PEUGEOT 108 2014 Instrukcja obsługi (in Polish)

109
B3_pl_Chap07_securite_ed01-2014

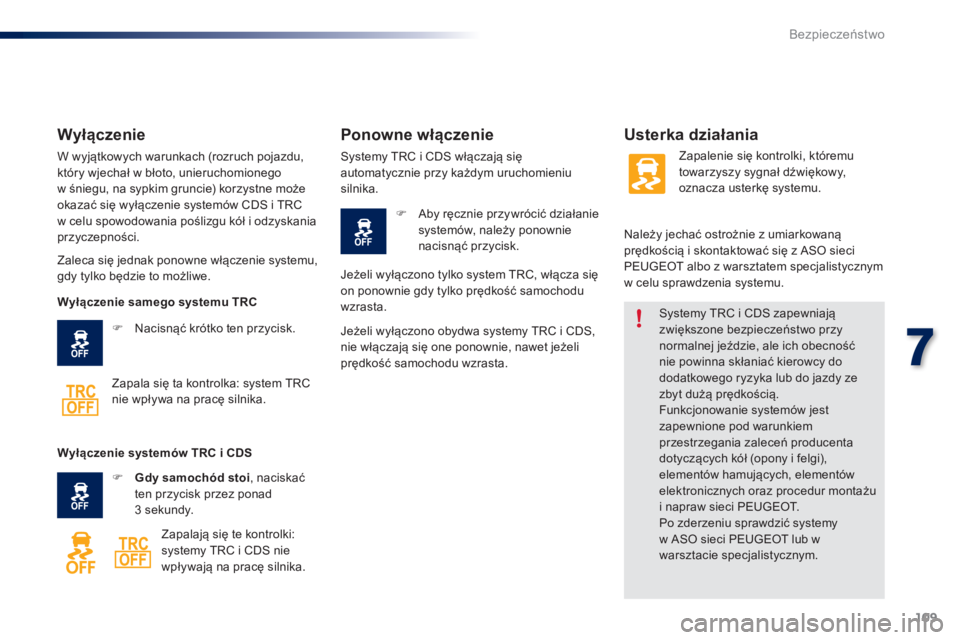

Systemy TRC i CDS zapewniają
zwiększone bezpieczeństwo przy
normalnej jeździe, ale ich obecność
nie powinna skłaniać kierowcy do
dodatkowego ryzyka lub do jazdy ze
zbyt dużą prędkością.
Funkcjonowanie systemów jest
zapewnione pod warunkiem
przestrzegania zaleceń producenta
dotyczących kół (opony i felgi),
elementów hamujących, elementów
elektronicznych oraz procedur montażu
i napraw sieci PEUGEOT.
Po zderzeniu sprawdzić systemy
w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Wyłączenie
W wyjątkowych warunkach (rozruch pojazdu,
który wjechał w błoto, unieruchomionego
w śniegu, na sypkim gruncie) korzystne może
okazać się wyłączenie systemów CDS i TRC
w celu spowodowania poślizgu kół i odzyskania
przyczepności.
Usterka działania
Zaleca się jednak ponowne włączenie systemu,
gdy tylko będzie to możliwe.F
Na

cisnąć krótko ten przycisk.
Zapala się ta kontrolka: system TRC
nie wpływa na pracę silnika.
Ponowne włączenie
Systemy TRC i CDS włączają się
automatycznie przy każdym uruchomieniu
silnika. F
Ab

y ręcznie przywrócić działanie
systemów, należy ponownie
nacisnąć przycisk. Zapalenie się kontrolki, któremu
towarzyszy sygnał dźwiękowy,
oznacza usterkę systemu.
Należy jechać ostrożnie z umiarkowaną
prędkością i skontaktować się z ASO sieci
PEUGEOT albo z warsztatem specjalistycznym
w celu sprawdzenia systemu.
Wyłączenie samego systemu TRC
Wyłączenie systemów TRC i CDS
F
Gd

y samochód stoi , naciskać
ten przycisk przez ponad
3
s

ekundy. Zapalają się te kontrolki:
systemy TRC i CDS nie
wpływają na pracę silnika. Jeżeli wyłączono tylko system TRC, włącza się
on ponownie gdy tylko prędkość samochodu
wzrasta.
Jeżeli wyłączono obydwa systemy TRC i CDS,
nie włączają się one ponownie, nawet jeżeli
prędkość samochodu wzrasta.
7
Bezpieczeństwo

110
B3_pl_Chap07_securite_ed01-2014

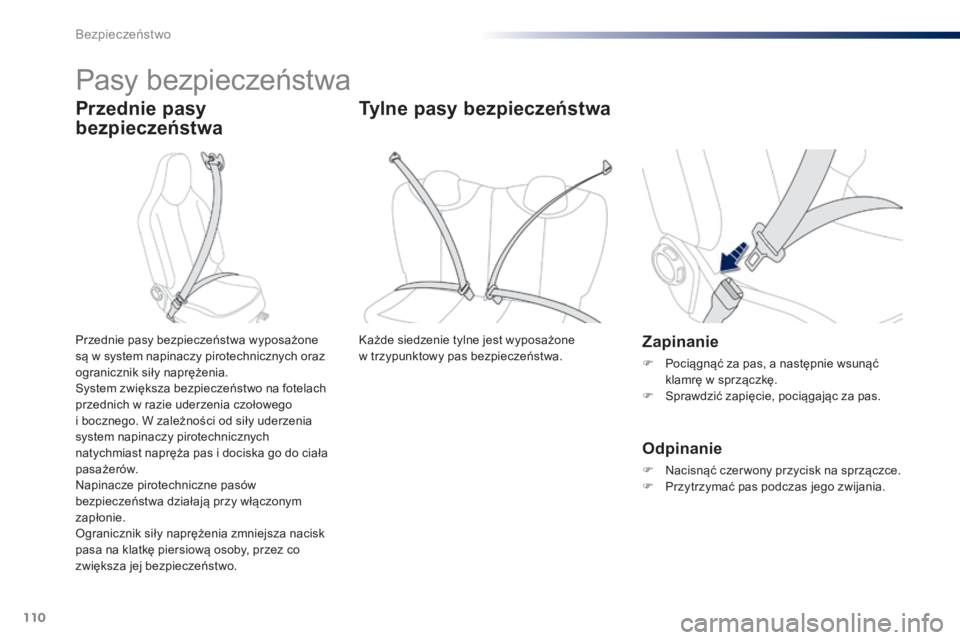

Pasy bezpieczeństwa
Przednie pasy
bezpieczeństwa
Zapinanie
F Pociągnąć za pas, a następnie wsunąć
klamrę w sprzączkę.
F
Sp

rawdzić zapięcie, pociągając za pas.
Przednie pasy bezpieczeństwa wyposażone
są w system napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
System zwiększa bezpieczeństwo na fotelach
przednich w razie uderzenia czołowego
i bocznego. W zależności od siły uderzenia
system napinaczy pirotechnicznych
natychmiast napręża pas i dociska go do ciała
pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, przez co
zwiększa jej bezpieczeństwo.
Tylne pasy bezpieczeństwa
Każde siedzenie tylne jest wyposażone
w trzypunktowy pas bezpieczeństwa.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F Pr zytrzymać pas podczas jego zwijania.
Bezpieczeństwo

111
B3_pl_Chap07_securite_ed01-2014

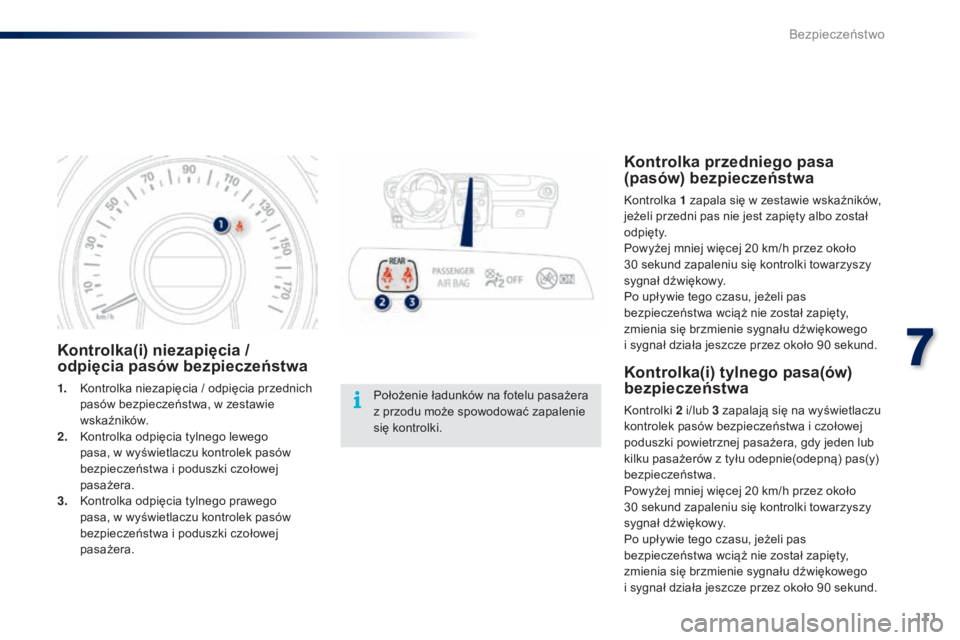

Kontrolka(i) niezapięcia /
odpięcia pasów bezpieczeństwa
1. Kontrolka niezapięcia / odpięcia przednich
pasów bezpieczeństwa, w zestawie
wskaźników.
2.
Ko

ntrolka odpięcia tylnego lewego
pasa, w wyświetlaczu kontrolek pasów
bezpieczeństwa i poduszki czołowej
pasażera.
3.
Ko

ntrolka odpięcia tylnego prawego
pasa, w wyświetlaczu kontrolek pasów
bezpieczeństwa i poduszki czołowej
pasażera.Kontrolka(i) tylnego pasa(ów)
bezpieczeństwa
Kontrolki 2 i /lub 3 z apalają się na wyświetlaczu
kontrolek pasów bezpieczeństwa i czołowej
poduszki powietrznej pasażera, gdy jeden lub
kilku pasażerów z tyłu odepnie(odepną) pas(y)
bezpieczeństwa.
Powyżej mniej więcej 20
k

m/h przez około
30
s

ekund zapaleniu się kontrolki towarzyszy
sygnał dźwiękowy.
Po upływie tego czasu, jeżeli pas
bezpieczeństwa wciąż nie został zapięty,
zmienia się brzmienie sygnału dźwiękowego
i sygnał działa jeszcze przez około 90
s

ekund.
Położenie ładunków na fotelu pasażera
z przodu może spowodować zapalenie
się kontrolki.
Kontrolka przedniego pasa
(pasów) bezpieczeństwa
Kontrolka
1 z apala się w zestawie wskaźników,
jeżeli przedni pas nie jest zapięty albo został
o dp i ę t y.
Powyżej mniej więcej 20
k

m/h przez około
30
s

ekund zapaleniu się kontrolki towarzyszy
sygnał dźwiękowy.
Po upływie tego czasu, jeżeli pas
bezpieczeństwa wciąż nie został zapięty,
zmienia się brzmienie sygnału dźwiękowego
i sygnał działa jeszcze przez około 90
s

ekund.
7
Bezpieczeństwo

112
B3_pl_Chap07_securite_ed01-2014

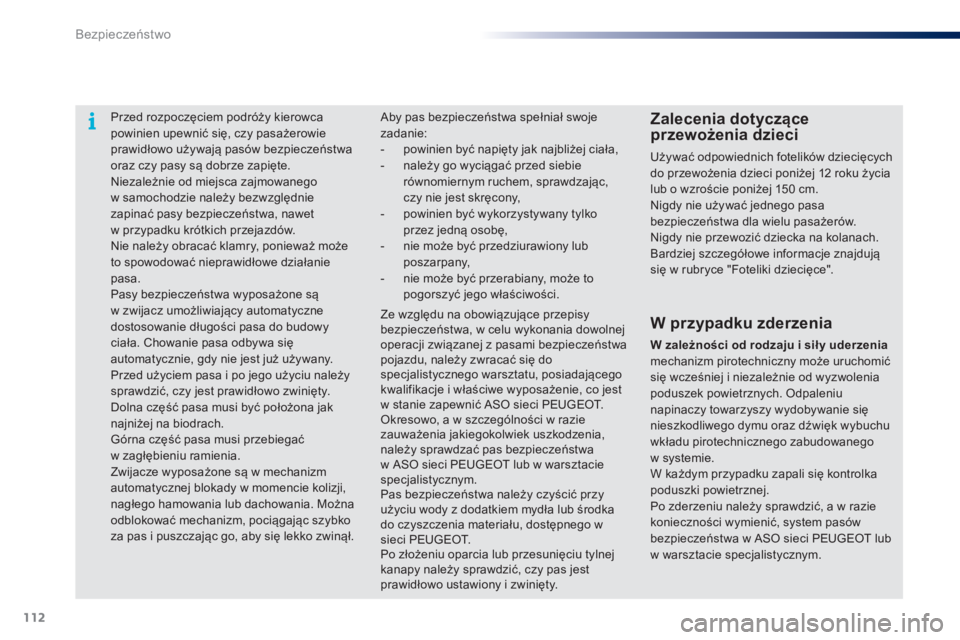

Przed rozpoczęciem podróży kierowca
powinien upewnić się, czy pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz czy pasy są dobrze zapięte.
Niezależnie od miejsca zajmowanego
w samochodzie należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w przypadku krótkich przejazdów.
Nie należy obracać klamry, ponieważ może
to spowodować nieprawidłowe działanie
pasa.
Pasy bezpieczeństwa wyposażone są
w zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już używany.
Przed użyciem pasa i po jego użyciu należy
sprawdzić, czy jest prawidłowo zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać
w zagłębieniu ramienia.
Zwijacze wyposażone są w mechanizm
automatycznej blokady w momencie kolizji,
nagłego hamowania lub dachowania. Można
odblokować mechanizm, pociągając szybko
za pas i puszczając go, aby się lekko zwinął.Zalecenia dotyczące
przewożenia dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12 roku życia
lub o wzroście poniżej 150
c

m.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje znajdują
się w rubryce "Foteliki dziecięce".
Aby pas bezpieczeństwa spełniał swoje
zadanie:
- po
winien być napięty jak najbliżej ciała,
- na
leży go wyciągać przed siebie
równomiernym ruchem, sprawdzając,
czy nie jest skręcony,
-
po

winien być wykorzystywany tylko
przez jedną osobę,
-
ni

e może być przedziurawiony lub
poszarpany,
-
ni

e może być przerabiany, może to
pogorszyć jego właściwości.
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu
napinaczy towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego zabudowanego
w systemie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić, system pasów
bezpieczeństwa w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Ze względu na obowiązujące przepisy
bezpieczeństwa, w celu wykonania dowolnej
operacji związanej z pasami bezpieczeństwa
pojazdu, należy zwracać się do
specjalistycznego warsztatu, posiadającego
kwalifikacje i właściwe wyposażenie, co jest
w stanie zapewnić ASO sieci PEUGEOT.
Okresowo, a w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka
do czyszczenia materiału, dostępnego w
sieci PEUGEOT.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i zwinięty.
Bezpieczeństwo

113
B3_pl_Chap07_securite_ed01-2014

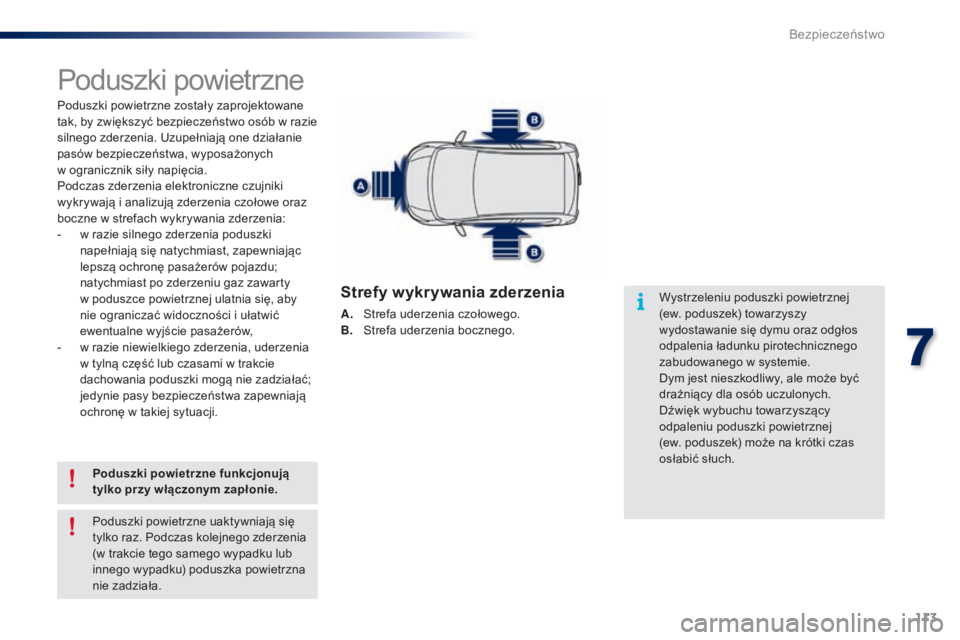

Poduszki powietrzne
Poduszki powietrzne zostały zaprojektowane
tak, by zwiększyć bezpieczeństwo osób w razie
silnego zderzenia. Uzupełniają one działanie
pasów bezpieczeństwa, wyposażonych
w ogranicznik siły napięcia.
Podczas zderzenia elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
-
w ra
zie silnego zderzenia poduszki
napełniają się natychmiast, zapewniając
lepszą ochronę pasażerów pojazdu;
natychmiast po zderzeniu gaz zawarty
w poduszce powietrznej ulatnia się, aby
nie ograniczać widoczności i ułatwić
ewentualne wyjście pasażerów,
-
w ra

zie niewielkiego zderzenia, uderzenia
w tylną część lub czasami w trakcie
dachowania poduszki mogą nie zadziałać;
jedynie pasy bezpieczeństwa zapewniają
ochronę w takiej sytuacji.
Poduszki powietrzne funkcjonują
tylko przy włączonym zapłonie. Wystrzeleniu poduszki powietrznej
(ew. poduszek) towarzyszy
wydostawanie się dymu oraz odgłos
odpalenia ładunku pirotechnicznego
zabudowanego w systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu towarzyszący
odpaleniu poduszki powietrznej

(ew. poduszek) może na krótki czas
osłabić słuch.
Poduszki powietrzne uaktywniają się
tylko raz. Podczas kolejnego zderzenia
(w trakcie tego samego wypadku lub
innego wypadku) poduszka powietrzna
nie zadziała.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. St refa uderzenia bocznego.
7
Bezpieczeństwo

114
B3_pl_Chap07_securite_ed01-2014

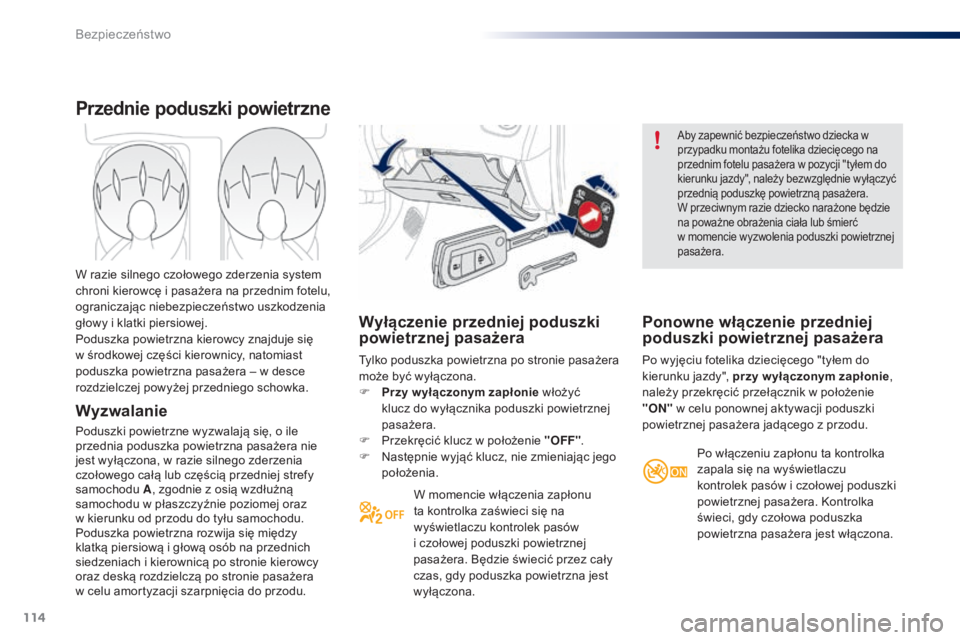

Wyłączenie przedniej poduszki
powietrznej pasażera
Tylko poduszka powietrzna po stronie pasażera
może być wyłączona.
F
Pr
zy w yłączonym zapłonie włożyć
klucz do wyłącznika poduszki powietrznej
pasażera.
F
Pr

zekręcić klucz w położenie "OFF" .
F
Na

stępnie wyjąć klucz, nie zmieniając jego
położenia.
W momencie włączenia zapłonu
ta kontrolka zaświeci się na
wyświetlaczu kontrolek pasów
i czołowej poduszki powietrznej
pasażera. Będzie świecić przez cały
czas, gdy poduszka powietrzna jest
wyłączona.
Aby zapewnić bezpieczeństwo dziecka w
przypadku montażu fotelika dziecięcego na
przednim fotelu pasażera w pozycji "tyłem do
kierunku jazdy", należy bezwzględnie wyłączyć
przednią poduszkę powietrzną pasażera.
W przeciwnym razie dziecko narażone będzie
na poważne obrażenia ciała lub śmierć
w momencie wyzwolenia poduszki powietrznej
pasażera.
Ponowne włączenie przedniej
poduszki powietrznej pasażera
Po wyjęciu fotelika dziecięcego "tyłem do
kierunku jazdy", przy w yłączonym zapłonie ,
należy przekręcić przełącznik w położenie
"ON" w celu ponownej aktywacji poduszki
powietrznej pasażera jadącego z przodu.
Przednie poduszki powietrzne
Wyzwalanie
Poduszki powietrzne wyzwalają się, o ile
przednia poduszka powietrzna pasażera nie
jest wyłączona, w razie silnego zderzenia
czołowego całą lub częścią przedniej strefy
samochodu A, zgodnie z osią wzdłużną
samochodu w płaszczyźnie poziomej oraz
w kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i głową osób na przednich
siedzeniach i kierownicą po stronie kierowcy
oraz deską rozdzielczą po stronie pasażera
w celu amortyzacji szarpnięcia do przodu. W razie silnego czołowego zderzenia system
chroni kierowcę i pasażera na przednim fotelu,
ograniczając niebezpieczeństwo uszkodzenia
głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera – w desce
rozdzielczej powyżej przedniego schowka.
Po włączeniu zapłonu ta kontrolka
zapala się na wyświetlaczu
kontrolek pasów i czołowej poduszki
powietrznej pasażera. Kontrolka
świeci, gdy czołowa poduszka
powietrzna pasażera jest włączona.
Bezpieczeństwo

115
B3_pl_Chap07_securite_ed01-2014

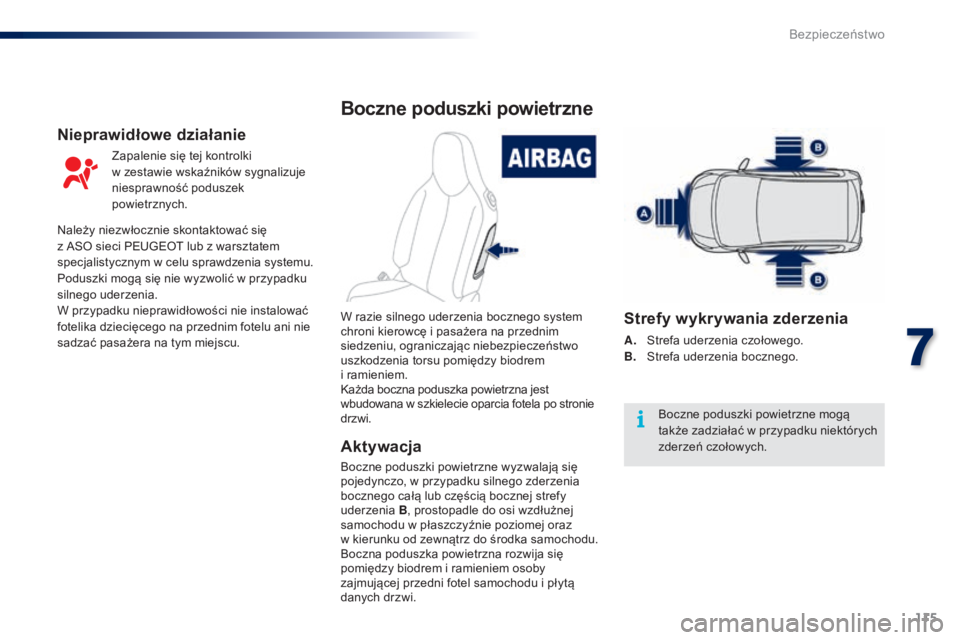

Boczne poduszki powietrzne
Aktywacja
Boczne poduszki powietrzne wyzwalają się
pojedynczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz
w kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się
pomiędzy biodrem i ramieniem osoby
zajmującej przedni fotel samochodu i płytą
danych drzwi. W razie silnego uderzenia bocznego system
chroni kierowcę i pasażera na przednim
siedzeniu, ograniczając niebezpieczeństwo
uszkodzenia torsu pomiędzy biodrem
i ramieniem.
Każda boczna poduszka powietrzna jest
wbudowana w szkielecie oparcia fotela po stronie
drzwi.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. St refa uderzenia bocznego.
Nieprawidłowe działanie
Zapalenie się tej kontrolki
w zestawie wskaźników sygnalizuje
niesprawność poduszek
powietrznych.
Należy niezwłocznie skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym w celu sprawdzenia systemu.
Poduszki mogą się nie wyzwolić w przypadku
silnego uderzenia.
W przypadku nieprawidłowości nie instalować
fotelika dziecięcego na przednim fotelu ani nie
sadzać pasażera na tym miejscu.
Boczne poduszki powietrzne mogą
także zadziałać w przypadku niektórych
zderzeń czołowych.
7
Bezpieczeństwo

116
B3_pl_Chap07_securite_ed01-2014

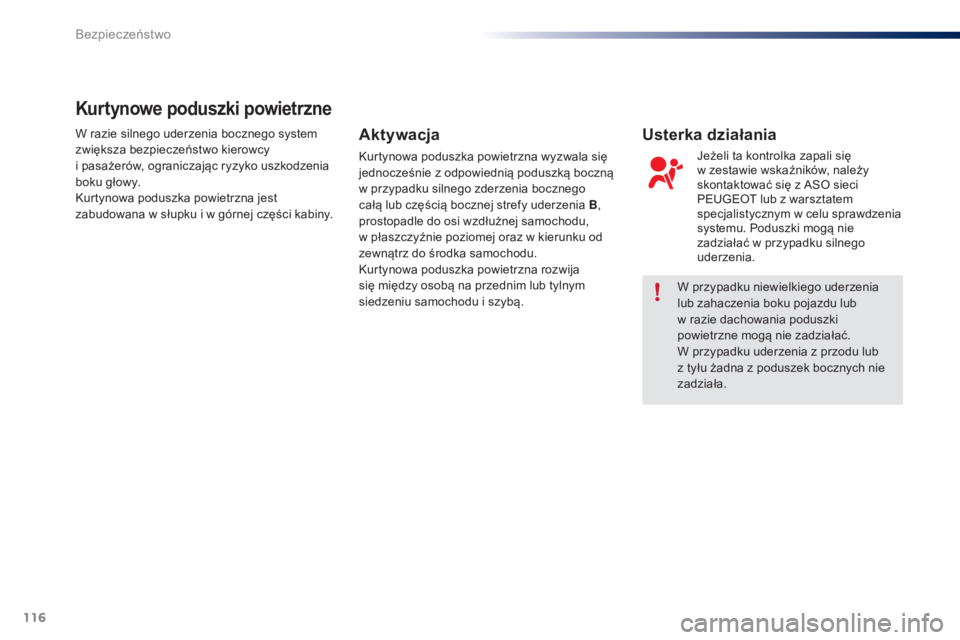

W przypadku niewielkiego uderzenia
lub zahaczenia boku pojazdu lub
w razie dachowania poduszki
powietrzne mogą nie zadziałać.
W przypadku uderzenia z przodu lub
z tyłu żadna z poduszek bocznych nie
zadziała.
W razie silnego uderzenia bocznego system
zwiększa bezpieczeństwo kierowcy
i pasażerów, ograniczając ryzyko uszkodzenia
boku głowy.
Kurtynowa poduszka powietrzna jest
zabudowana w słupku i w górnej części kabiny.
Kurtynowe poduszki powietrzne
Aktywacja
Kurtynowa poduszka powietrzna wyzwala się
jednocześnie z odpowiednią poduszką boczną
w przypadku silnego zderzenia bocznego
całą lub częścią bocznej strefy uderzenia B
,
prostopadle do osi wzdłużnej samochodu,
w płaszczyźnie poziomej oraz w kierunku od
zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija
się między osobą na przednim lub tylnym
siedzeniu samochodu i szybą. Jeżeli ta kontrolka zapali się
w zestawie wskaźników, należy
skontaktować się z ASO sieci
PEUGEOT lub z warsztatem
specjalistycznym w celu sprawdzenia
systemu. Poduszki mogą nie
zadziałać w przypadku silnego
uderzenia.
Usterka działania
Bezpieczeństwo

117
B3_pl_Chap07_securite_ed01-2014

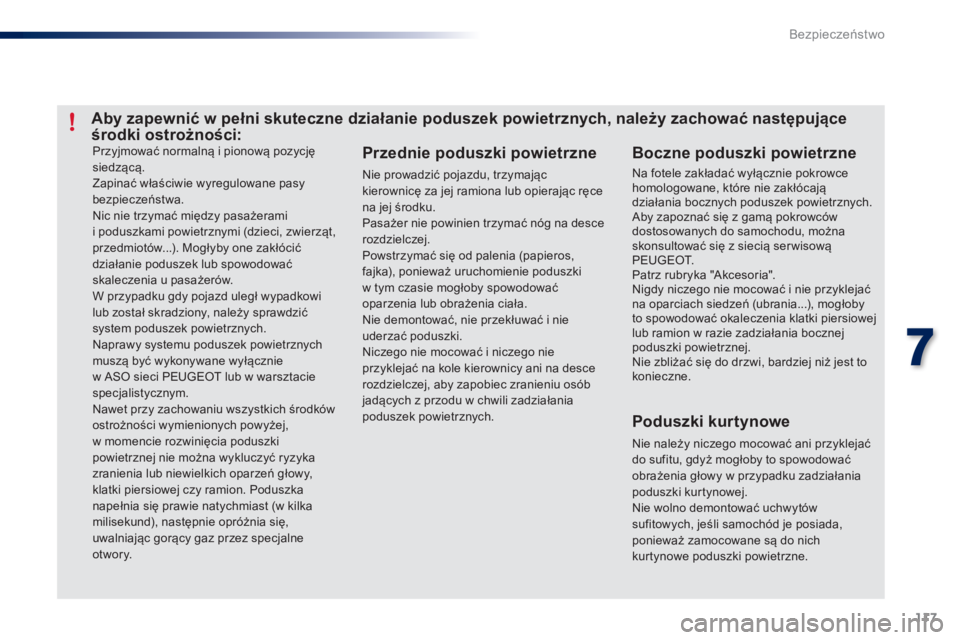

Przyjmować normalną i pionową pozycję
siedzącą.
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
Nic nie trzymać między pasażerami
i poduszkami powietrznymi (dzieci, zwierząt,
przedmiotów...). Mogłyby one zakłócić
działanie poduszek lub spowodować
skaleczenia u pasażerów.
W przypadku gdy pojazd uległ wypadkowi
lub został skradziony, należy sprawdzić
system poduszek powietrznych.
Naprawy systemu poduszek powietrznych
muszą być wykonywane wyłącznie
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Nawet przy zachowaniu wszystkich środków
ostrożności wymienionych powyżej,
w momencie rozwinięcia poduszki
powietrznej nie można wykluczyć ryzyka
zranienia lub niewielkich oparzeń głowy,
klatki piersiowej czy ramion. Poduszka
napełnia się prawie natychmiast (w kilka
milisekund), następnie opróżnia się,
uwalniając gorący gaz przez specjalne
otwory.Przednie poduszki powietrzne
Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając ręce
na jej środku.
Pasażer nie powinien trzymać nóg na desce
rozdzielczej.
Powstrzymać się od palenia (papieros,
fajka), ponieważ uruchomienie poduszki
w tym czasie mogłoby spowodować
oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i nie
uderzać poduszki.
Niczego nie mocować i niczego nie
przyklejać na kole kierownicy ani na desce
rozdzielczej, aby zapobiec zranieniu osób
jadących z przodu w chwili zadziałania
poduszek powietrznych.
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy zachować następujące
środki ostrożności:Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce
homologowane, które nie zakłócają
działania bocznych poduszek powietrznych.
Aby zapoznać się z gamą pokrowców
dostosowanych do samochodu, można
skonsultować się z siecią ser wisową
P E U G E O T.
Patrz rubryka "Akcesoria".
Nigdy niczego nie mocować i nie przyklejać
na oparciach siedzeń (ubrania...), mogłoby
to spowodować okaleczenia klatki piersiowej
lub ramion w razie zadziałania bocznej
poduszki powietrznej.
Nie zbliżać się do drzwi, bardziej niż jest to
konieczne.
Poduszki kurtynowe
Nie należy niczego mocować ani przyklejać
do sufitu, gdyż mogłoby to spowodować
obrażenia głowy w przypadku zadziałania
poduszki kurtynowej.
Nie wolno demontować uchwytów
sufitowych, jeśli samochód je posiada,
ponieważ zamocowane są do nich
kurtynowe poduszki powietrzne.
7
Bezpieczeństwo

118
B3_pl_Chap08_securite-enfants_ed01-2014
Ogólne uwagi dotyczące fotelików dziecięcych
PEUGEOT zaleca przewożenie dzieci
na tylnych siedzeniach samochodu:
-
"t

yłem do kierunku jazdy" do
3
r

oku życia,
-
"p

rzodem do kierunku jazdy"
powyżej 3
r

oku życia.
Bezpieczeństwo przewożonych dzieci stanowiło przedmiot szczególnej troski firmy PEUGEOT już
na etapie opracowywania koncepcji pojazdu; zależy ono jednak w znacznym stopniu od samych
użytkowników pojazdu.
Dlatego należy bezwzględnie stosować się do
zaleceń opisanych poniżej:
-
zg

odnie z ustawodawstwem europejskim
wszystkie dzieci poniżej 12
r

oku życia
lub o wzroście poniżej 150
c

m muszą
być przewożone w homologowanych
fotelikach dostosowanych do wagi ,
na siedzeniach wyposażonych w pasy
bezpieczeństwa lub mocowania ISOFIX*,
-
sta

tystycznie, najbezpieczniejsze
miejsca w samochodzie do przewozu
dzieci, to miejsca tylne,
-
dz

iecko poniżej 9
k

g musi być
obowiązkowo przewożone w położeniu
"tyłem do kierunku jazdy" zarówno
z przodu, jak i z tyłu.
*
Za

sady przewozu dzieci określone są
odrębnymi przepisami danego kraju. Należy
zapoznać się z przepisami obowiązującymi
w Państwa kraju.
Bezpieczeństwo dzieci
