PEUGEOT 108 2014 Instrukcja obsługi (in Polish)

149
B3_pl_Chap09_info-pratiques_ed01-2014

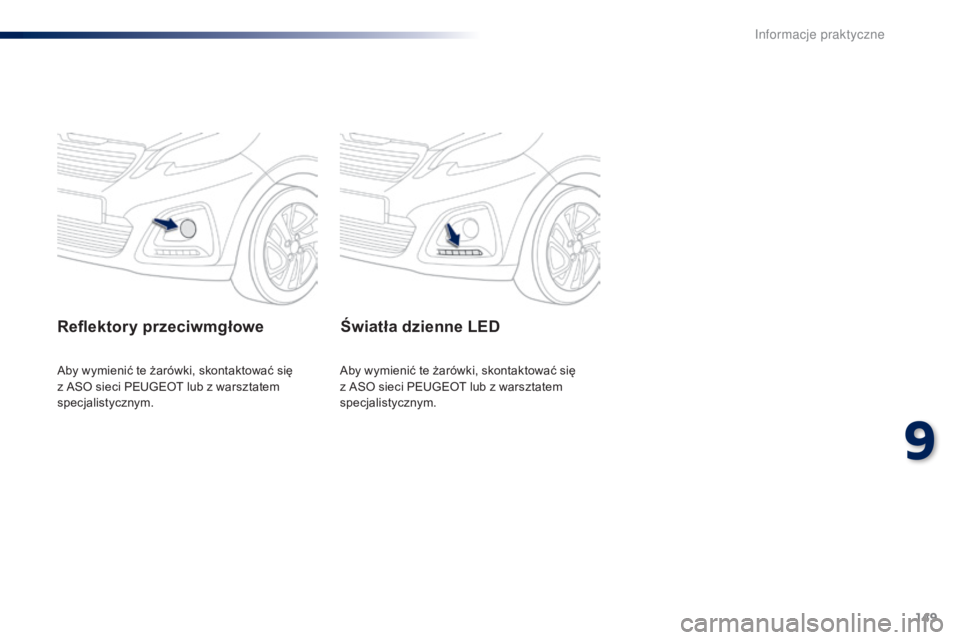

Światła dzienne LED
Aby wymienić te żarówki, skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Aby wymienić te żarówki, skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Reflektory przeciwmgłowe
9
In

150
B3_pl_Chap09_info-pratiques_ed01-2014
1. Światła stop (P21/5W)
2. Św iatła pozycyjne (P21/5W)
3.
Ki

erunkowskazy (PY21W)
4.
Św

iatło cofania (P21W), prawa strona

Św

iatło przeciwmgłowe (P21W), lewa
strona

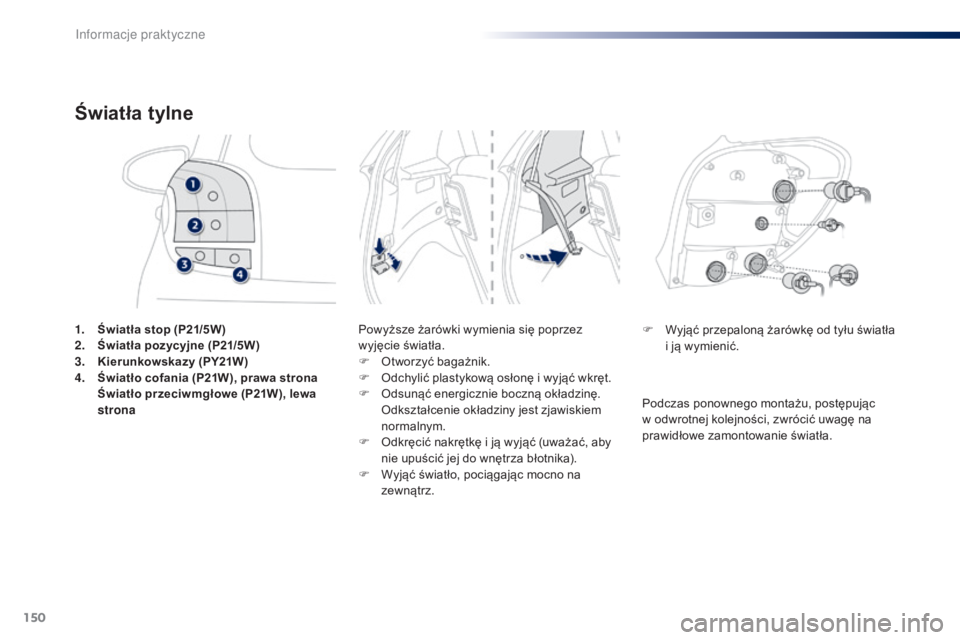

Światła tylne
Powyższe żarówki wymienia się poprzez
wyjęcie światła.
F
Ot

worzyć bagażnik.
F
Od

chylić plastykową osłonę i wyjąć wkręt.
F
Od

sunąć energicznie boczną okładzinę.
Od

kształcenie okładziny jest zjawiskiem
normalnym.
F
Od

kręcić nakrętkę i ją wyjąć (uważać, aby
nie upuścić jej do wnętrza błotnika).
F
Wy

jąć światło, pociągając mocno na
zewnątrz. F Wy
jąć przepaloną żarówkę od tyłu światła
i ją wymienić.
Podczas ponownego montażu, postępując
w odwrotnej kolejności, zwrócić uwagę na
prawidłowe zamontowanie światła.
Informacje praktyczne

151
B3_pl_Chap09_info-pratiques_ed01-2014

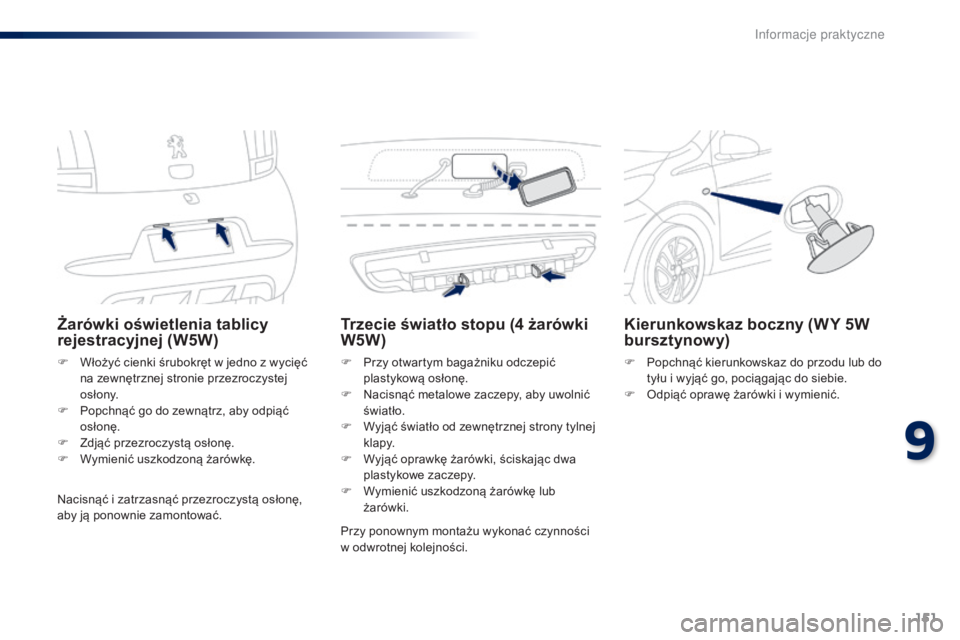

Żarówki oświetlenia tablicy
rejestracyjnej (W5W)
F Włożyć cienki śrubokręt w jedno z wycięć
na zewnętrznej stronie przezroczystej
osłony.
F
Po

pchnąć go do zewnątrz, aby odpiąć
osłonę.
F
Zd

jąć przezroczystą osłonę.
F
Wy

mienić uszkodzoną żarówkę.
Trzecie światło stopu (4 żarówki
W5W )
F Przy otwartym bagażniku odczepić
p
lastykową osłonę.
F
Na

cisnąć metalowe zaczepy, aby uwolnić
światło.
F
Wy

jąć światło od zewnętrznej strony tylnej
klapy.
F
Wy

jąć oprawkę żarówki, ściskając dwa
plastykowe zaczepy.
F
Wy

mienić uszkodzoną żarówkę lub
żarówki.
Kierunkowskaz boczny (WY 5W
bursztynowy)
F Popchnąć kierunkowskaz do przodu lub do
t yłu i wyjąć go, pociągając do siebie.
F
Od

piąć oprawę żarówki i wymienić.
Nacisnąć i zatrzasnąć przezroczystą osłonę,
aby ją ponownie zamontować. Przy ponownym montażu wykonać czynności
w odwrotnej kolejności.
9
In

152
B3_pl_Chap09_info-pratiques_ed01-2014

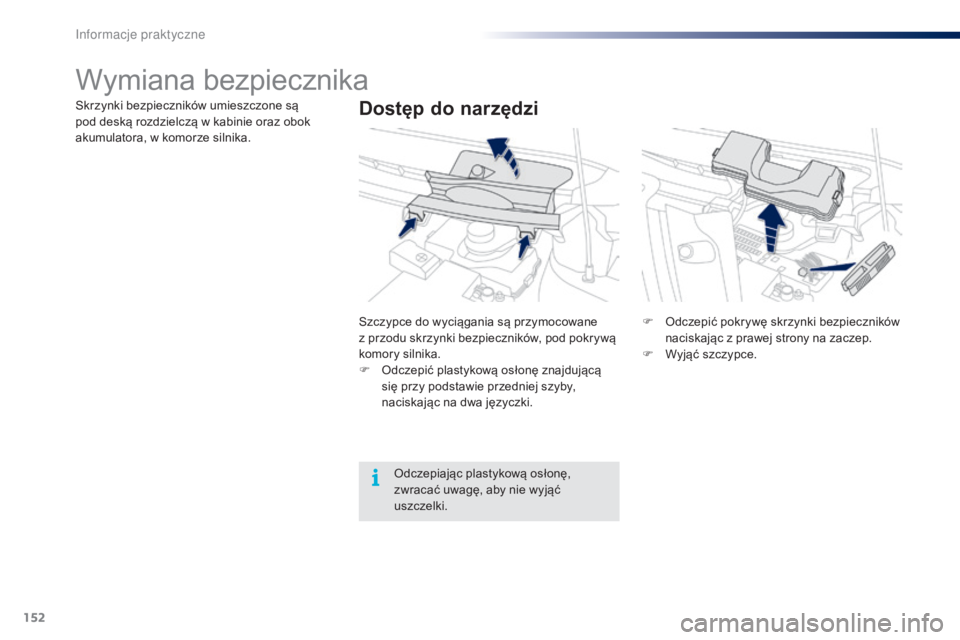

Wymiana bezpiecznika
Dostęp do narzędziSkrzynki bezpieczników umieszczone są
pod deską rozdzielczą w kabinie oraz obok
akumulatora, w komorze silnika.Szczypce do wyciągania są przymocowane
z przodu skrzynki bezpieczników, pod pokrywą
komory silnika.
F
Od

czepić plastykową osłonę znajdującą
się przy podstawie przedniej szyby,
naciskając na dwa języczki. F
Od

czepić pokrywę skrzynki bezpieczników
naciskając z prawej strony na zaczep.
F
Wyj

ąć szczypce.
Odczepiając plastykową osłonę,
zwracać uwagę, aby nie wyjąć
uszczelki.
Informacje praktyczne

153
B3_pl_Chap09_info-pratiques_ed01-2014
Przed wymianą bezpiecznika konieczne jest:
F ustalenie przyczyny uszkodzenia
i dokonanie stosownej naprawy,
F
wy

łączenie wszystkich odbiorników energii
elektrycznej,
F
za

trzymanie samochodu i wyłączenie
stacyjki,
F
zi

dentyfikowanie przepalonego
bezpiecznika za pomocą tabel
przyporządkowania i schematów
zamieszczonych na następnych stronach.

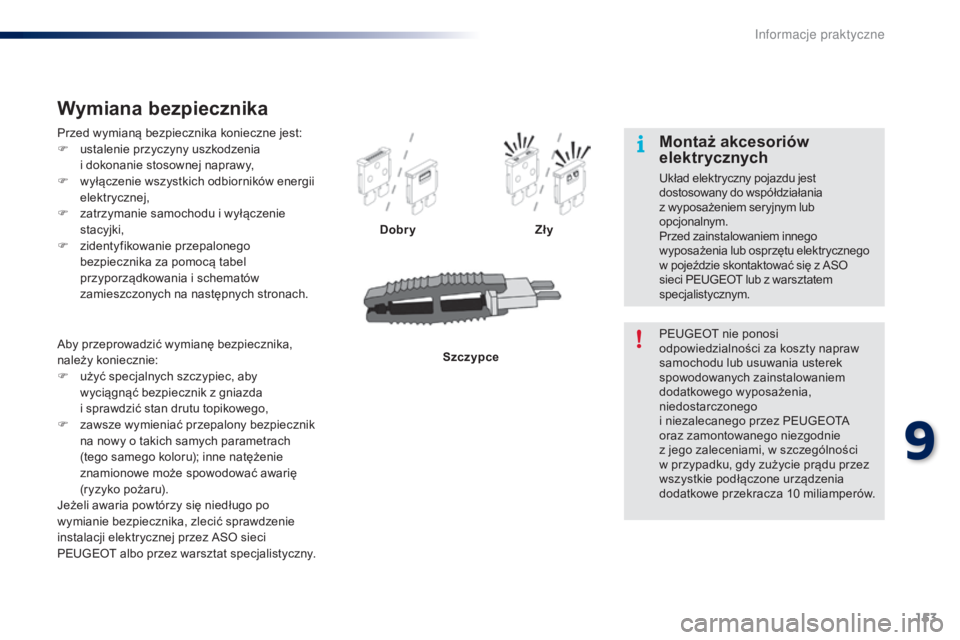

Wymiana bezpiecznika
Dobry Zły
Szczypce
Aby przeprowadzić wymianę bezpiecznika,
należy koniecznie:
F
uż

yć specjalnych szczypiec, aby
wyciągnąć bezpiecznik z gniazda
i sprawdzić stan drutu topikowego,
F
za

wsze wymieniać przepalony bezpiecznik
na nowy o takich samych parametrach
(tego samego koloru); inne natężenie
znamionowe może spowodować awarię
(ryzyko pożaru).
Jeżeli awaria powtórzy się niedługo po
wymianie bezpiecznika, zlecić sprawdzenie
instalacji elektrycznej przez ASO sieci
PEUGEOT albo przez warsztat specjalistyczny. PEUGEOT nie ponosi
odpowiedzialności za koszty napraw
samochodu lub usuwania usterek
spowodowanych zainstalowaniem
dodatkowego wyposażenia,
niedostarczonego

i niezalecanego przez PEUGEOTA
oraz zamontowanego niezgodnie
z jego zaleceniami, w szczególności
w przypadku, gdy zużycie prądu przez
wszystkie podłączone urządzenia
dodatkowe przekracza 10
m

iliamperów.
Montaż akcesoriów
elektr ycznych
Układ elektryczny pojazdu jest
dostosowany do współdziałania
z wyposażeniem seryjnym lub
opcjonalnym.
Przed zainstalowaniem innego
wyposażenia lub osprzętu elektrycznego
w pojeździe skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym.
9
Informacje praktyczne

154
B3_pl_Chap09_info-pratiques_ed01-2014

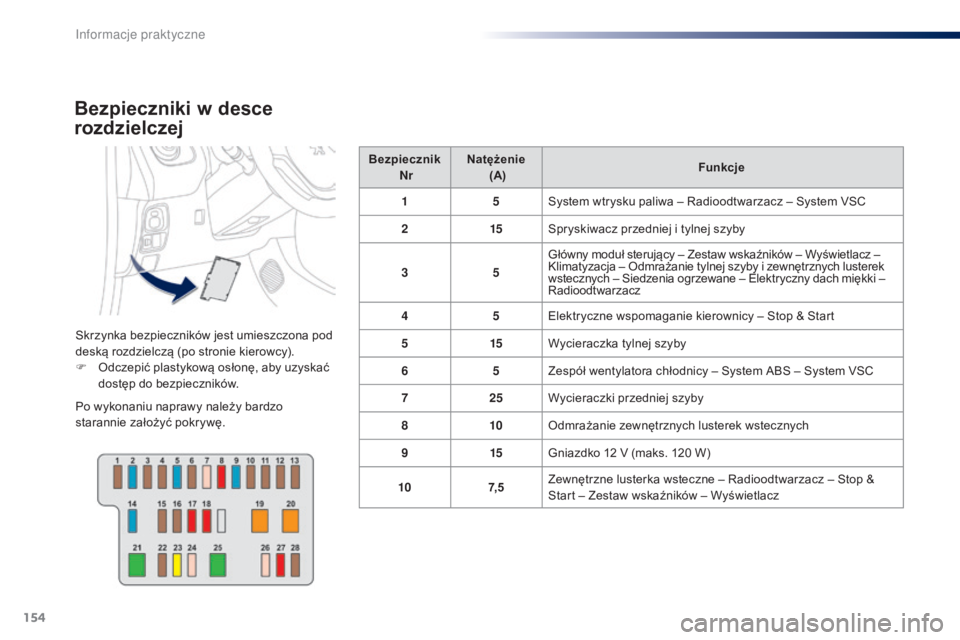

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników jest umieszczona pod
deską rozdzielczą (po stronie kierowcy).
F
Od
czepić plastykową osłonę, aby uzyskać
dostęp do bezpieczników.
Po wykonaniu naprawy należy bardzo
starannie założyć pokrywę. Bezpiecznik

Nr Natężenie

(A) Funkcje
1 5System wtrysku paliwa – Radioodtwarzacz – System VSC
2 15Spryskiwacz przedniej i tylnej szyby
3 5Główny moduł sterujący – Zestaw wskaźników – Wyświetlacz –
Klimatyzacja – Odmrażanie tylnej szyby i zewnętrznych lusterek
wstecznych – Siedzenia ogrzewane – Elektryczny dach miękki –
Radioodtwarzacz
4 5Elektryczne wspomaganie kierownicy – Stop & Start
5 15Wycieraczka tylnej szyby
6 5Zespół wentylatora chłodnicy – System ABS – System VSC
7 25Wycieraczki przedniej szyby
8 10Odmrażanie zewnętrznych lusterek wstecznych
9 15Gniazdko 12
V (

maks. 120
W
)
10 7, 5Zewnętrzne lusterka wsteczne – Radioodtwarzacz – Stop &
Start – Zestaw wskaźników – Wyświetlacz
Informacje praktyczne

155
B3_pl_Chap09_info-pratiques_ed01-2014

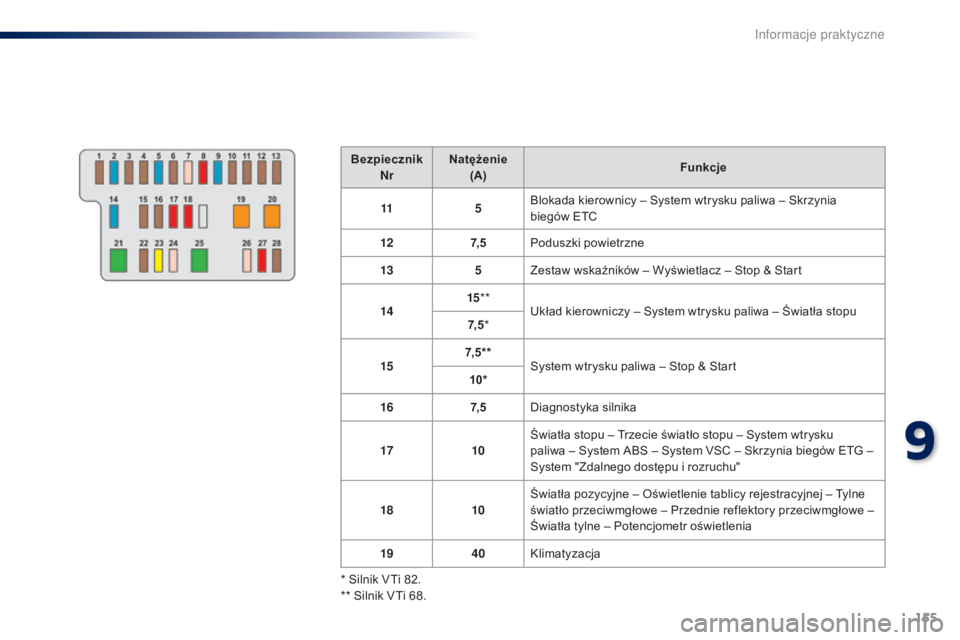

BezpiecznikNr Natężenie
(A) Funkcje
11 5Blokada kierownicy – System wtrysku paliwa – Skrzynia
biegów ETC
12 7, 5Poduszki powietrzne
13 5Zestaw wskaźników – Wyświetlacz – Stop & Start
14 15
**
Układ kierowniczy – System wtrysku paliwa – Światła stopu
7, 5 *
15 7, 5 * *
System wtrysku paliwa – Stop & Start
10*
16 7, 5Diagnostyka silnika
17 10Światła stopu – Trzecie światło stopu – System wtrysku
paliwa – System ABS – System VSC – Skrzynia biegów ETG –
System "Zdalnego dostępu i rozruchu"
18 10Światła pozycyjne – Oświetlenie tablicy rejestracyjnej – Tylne
światło przeciwmgłowe – Przednie reflektory przeciwmgłowe –
Światła tylne – Potencjometr oświetlenia
19 40Klimatyzacja
* Silnik VTi 82.
** Silnik VTi 68.
9
Informacje praktyczne

156
B3_pl_Chap09_info-pratiques_ed01-2014

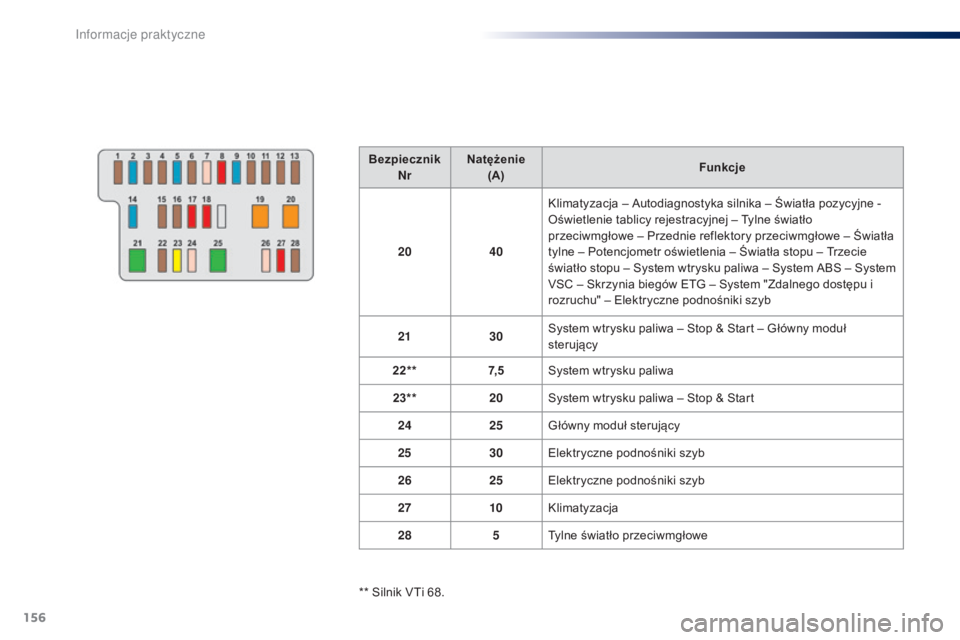

BezpiecznikNr Natężenie
(A) Funkcje
20 40Klimatyzacja – Autodiagnostyka silnika – Światła pozycyjne -
Oświetlenie tablicy rejestracyjnej – Tylne światło
przeciwmgłowe – Przednie reflektory przeciwmgłowe – Światła
tylne – Potencjometr oświetlenia – Światła stopu – Trzecie
światło stopu – System wtrysku paliwa – System ABS – System
VSC – Skrzynia biegów ETG – System "Zdalnego dostępu i
rozruchu" – Elektryczne podnośniki szyb
21 30System wtrysku paliwa – Stop & Start – Główny moduł
sterujący
22** 7, 5System wtrysku paliwa
23** 20System wtrysku paliwa – Stop & Start
24 25Główny moduł sterujący
25 30Elektryczne podnośniki szyb
26 25Elektryczne podnośniki szyb
27 10Klimatyzacja
28 5Tylne światło przeciwmgłowe
** Silnik VTi 68.
Informacje praktyczne

157
B3_pl_Chap09_info-pratiques_ed01-2014
Bezpiecznik
Nr Natężenie

(A) Funkcje
1 10Prawe światło mijania
2 10Lewe światło mijania – Regulacja reflektorów
3 7, 5Prawe światło drogowe
4 7, 5Lewe światło drogowe – Zestaw wskaźników – Wyświetlacz
5 * 15System wtrysku paliwa
6 * 7, 5System wtrysku paliwa
7 * 15System wtrysku paliwa
8 * 7, 5Zespół wentylatora chłodnicy
9 7, 5Klimatyzacja
10 ** 7, 5Światła stopu – Trzecie światło stopu
11 5Lampka sufitowa – Oświetlenie bagażnika
12 10
Kierunkowskazy – Światła awaryjne – Zestaw wskaźników – Wyświetlacz

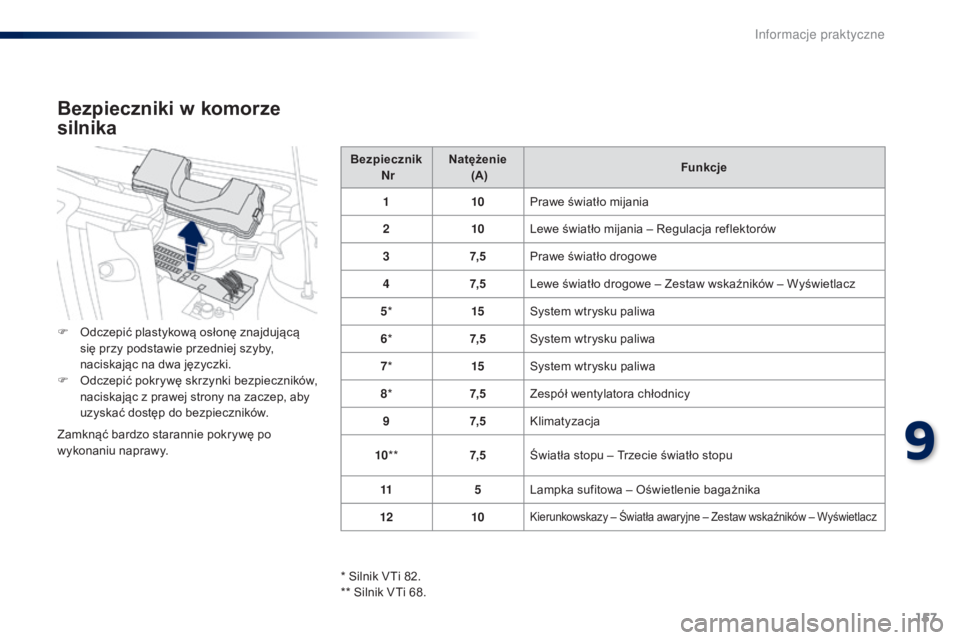

Bezpieczniki w komorze
silnika
F Odczepić plastykową osłonę znajdującą
s
ię przy podstawie przedniej szyby,
naciskając na dwa języczki.
F
Od

czepić pokrywę skrzynki bezpieczników,
naciskając z prawej strony na zaczep, aby
uzyskać dostęp do bezpieczników.
Zamknąć bardzo starannie pokrywę po
wykonaniu naprawy.
* Silnik VTi 82.
** Silnik VTi 68.
9
Informacje praktyczne

158
B3_pl_Chap09_info-pratiques_ed01-2014

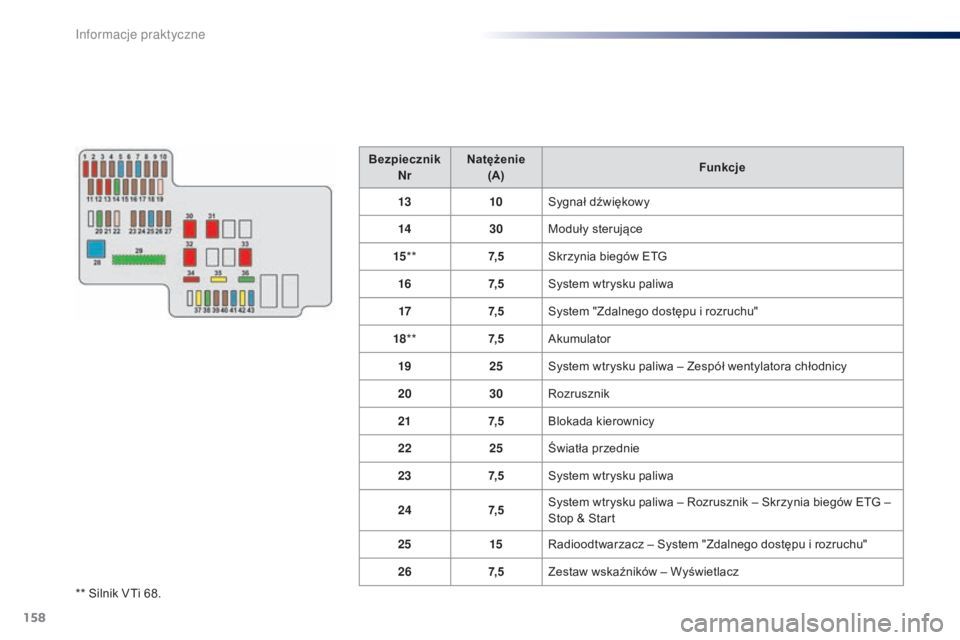

** Silnik VTi 68.Bezpiecznik
Nr Natężenie
(A) Funkcje
13 10Sygnał dźwiękowy
14 30Moduły sterujące
15 ** 7, 5Skrzynia biegów ETG
16 7, 5System wtrysku paliwa
17 7, 5System "Zdalnego dostępu i rozruchu"
18 ** 7, 5Akumulator
19 25System wtrysku paliwa – Zespół wentylatora chłodnicy
20 30Rozrusznik
21 7, 5Blokada kierownicy
22 25Światła przednie
23 7, 5System wtrysku paliwa
24 7, 5System wtrysku paliwa – Rozrusznik – Skrzynia biegów ETG –
Stop & Start
25 15Radioodtwarzacz – System "Zdalnego dostępu i rozruchu"
26 7, 5Zestaw wskaźników – Wyświetlacz
