Praktische Tipps
1. Bremsleuchten (P21W)2. Standleuchten (LED-Leuchtdioden)3. Blinkleuchten (PY21W, bernsteingelb)

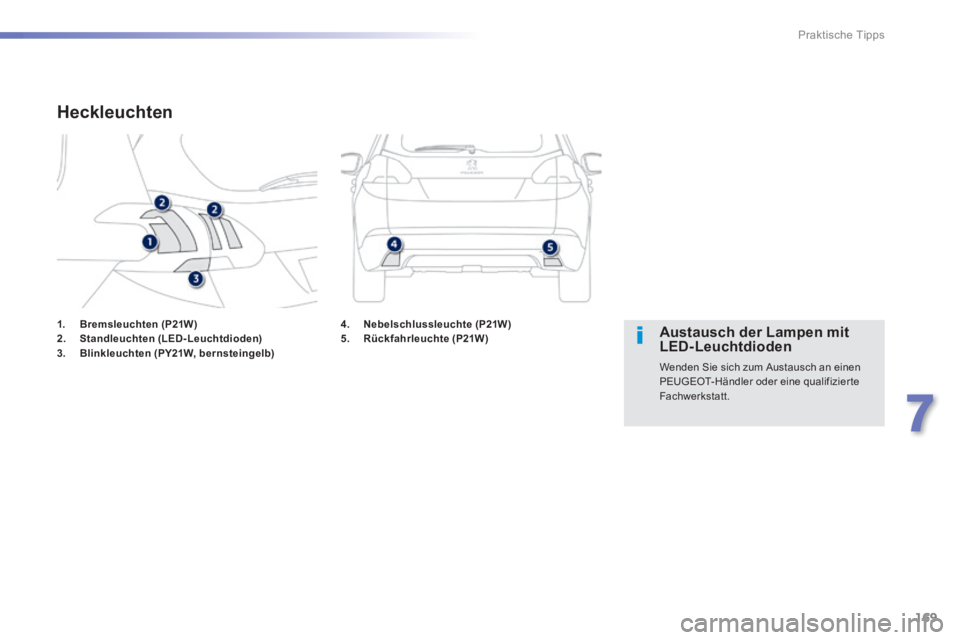

Heckleuchten
Austausch der Lampen mit LED-Leuchtdioden
Wenden Sie sich zum Austausch an einen PEUGEOT-Händler oder eine qualifizierte Fachwerkstatt.
4. Nebelschlussleuchte (P21W )5. Rückfahrleuchte (P21W)

170
Praktische Tipps

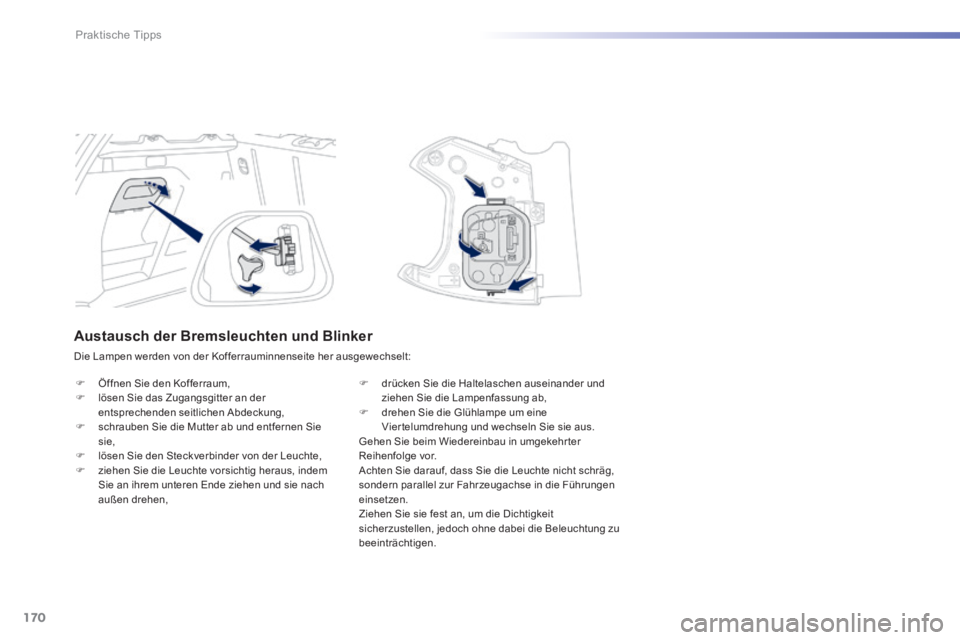

Austausch der Bremsleuchten und Blinker
Die Lampen werden von der Kofferrauminnenseite her ausgewechselt:
 Öffnen Sie den Kofferraum,  lösen Sie das Zugangsgitter an der entsprechenden seitlichen Abdeckung,  schrauben Sie die Mutter ab und entfernen Sie sie,  lösen Sie den Steckverbinder von der Leuchte,  ziehen Sie die Leuchte vorsichtig heraus, indem Sie an ihrem unteren Ende ziehen und sie nach außen drehen,
 drücken Sie die Haltelaschen auseinander und ziehen Sie die Lampenfassung ab,  drehen Sie die Glühlampe um eine Vier telumdrehung und wechseln Sie sie aus. Gehen Sie beim Wiedereinbau in umgekehr ter Reihenfolge vor. Achten Sie darauf, dass Sie die Leuchte nicht schräg, sondern parallel zur Fahrzeugachse in die Führungen einsetzen. Ziehen Sie sie fest an, um die Dichtigkeit sicherzustellen, jedoch ohne dabei die Beleuchtung zu beeinträchtigen.

171
7
Praktische Tipps

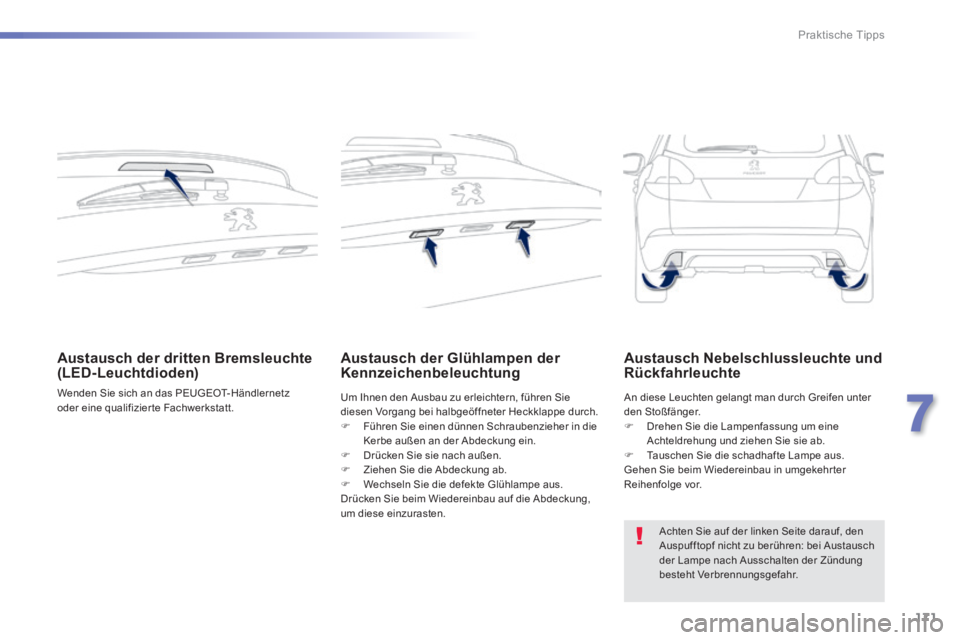

Austausch der dritten Bremsleuchte (LED-Leuchtdioden)
Wenden Sie sich an das PEUGEOT-Händlernetz oder eine qualifizier te Fachwerkstatt.
Austausch der Glühlampen der Kennzeichenbeleuchtung
Um Ihnen den Ausbau zu erleichtern, führen Sie diesen Vorgang bei halbgeöffneter Heckklappe durch.  Führen Sie einen dünnen Schraubenzieher in die Kerbe außen an der Abdeckung ein.  Drücken Sie sie nach außen.  Ziehen Sie die Abdeckung ab.  Wechseln Sie die defekte Glühlampe aus. Drücken Sie beim Wiedereinbau auf die Abdeckung, um diese einzurasten.
An diese Leuchten gelangt man durch Greifen unter den Stoßfänger.  Drehen Sie die Lampenfassung um eine Achteldrehung und ziehen Sie sie ab.  Tauschen Sie die schadhafte Lampe aus. Gehen Sie beim Wiedereinbau in umgekehr ter Reihenfolge vor.
Austausch Nebelschlussleuchte und Rückfahrleuchte
Achten Sie auf der linken Seite darauf, den Auspufftopf nicht zu berühren: bei Austausch der Lampe nach Ausschalten der Zündung besteht Verbrennungsgefahr.

172
Praktische Tipps
Austausch einer Sicherung

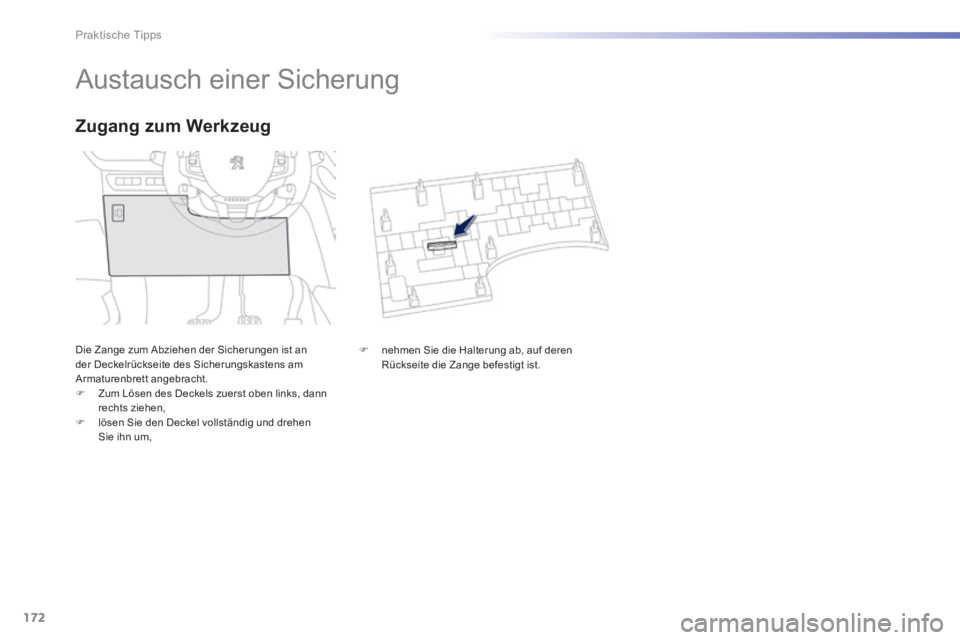

Die Zange zum Abziehen der Sicherungen ist an der Deckelrückseite des Sicherungskastens am Armaturenbrett angebracht.  Zum Lösen des Deckels zuerst oben links, dann rechts ziehen,  lösen Sie den Deckel vollständig und drehen Sie ihn um,
Zugang zum Werkzeug
 nehmen Sie die Halterung ab, auf deren Rückseite die Zange befestigt ist.

173
7
Praktische Tipps
Bei Arbeiten an den Sicherungen sind folgende Hinweise unbedingt zu beachten:  Benutzen Sie die Spezialzange, um die Sicherung abzuziehen,  ersetzen Sie die defekte Sicherung immer durch eine Sicherung gleicher Stärke (gleicher Farbe); eine abweichende Stärke kann zu einer Funktionsstörung führen (Brandgefahr). Sollte der Defekt kurz nach dem Austausch der Sicherung erneut auftreten, lassen Sie die elektrische Anlage von einem Ver treter des PEUGEOT-Händlernetzes oder einer qualifizierten Fachwerkstatt überprüfen.

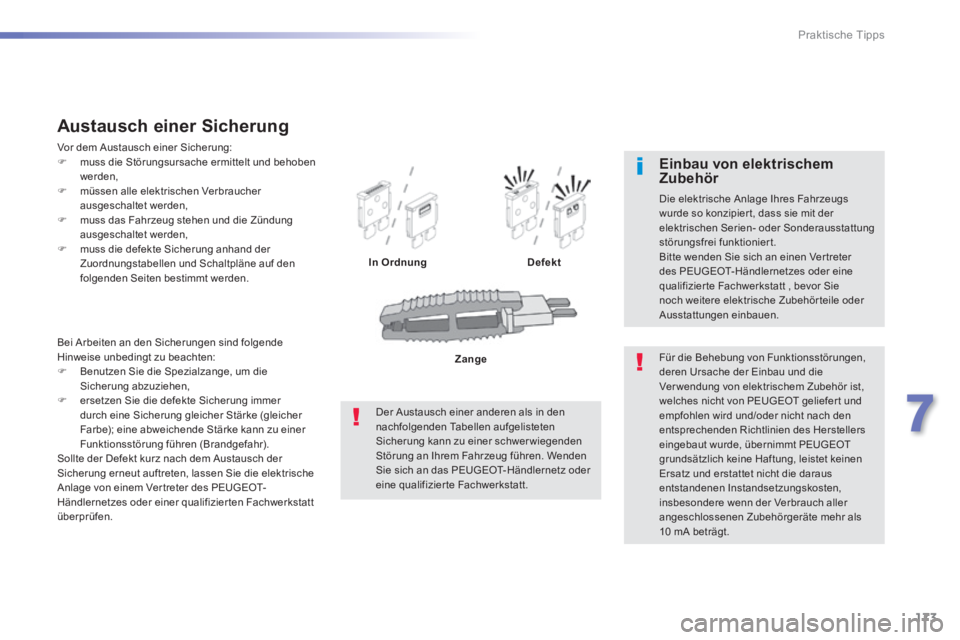

Austausch einer Sicherung
Vor dem Austausch einer Sicherung:  muss die Störungsursache ermittelt und behoben werden,  müssen alle elektrischen Verbraucher ausgeschaltet werden,  muss das Fahrzeug stehen und die Zündung ausgeschaltet werden,  muss die defekte Sicherung anhand der Zuordnungstabellen und Schaltpläne auf den folgenden Seiten bestimmt werden. In OrdnungDefekt
Für die Behebung von Funktionsstörungen, deren Ursache der Einbau und die Verwendung von elektrischem Zubehör ist, welches nicht von PEUGEOT geliefer t und empfohlen wird und/oder nicht nach den entsprechenden Richtlinien des Herstellers eingebaut wurde, übernimmt PEUGEOT grundsätzlich keine Haftung, leistet keinen Ersatz und erstattet nicht die daraus entstandenen Instandsetzungskosten, insbesondere wenn der Verbrauch aller angeschlossenen Zubehörgeräte mehr als 10 mA beträgt.
Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so konzipier t, dass sie mit der elektrischen Serien- oder Sonderausstattung störungsfrei funktioniert. Bitte wenden Sie sich an einen Ver treter des PEUGEOT-Händlernetzes oder eine qualifizier te Fachwerkstatt , bevor Sie noch weitere elektrische Zubehörteile oder Ausstattungen einbauen.
Der Austausch einer anderen als in den nachfolgenden Tabellen aufgelisteten Sicherung kann zu einer schwerwiegenden Störung an Ihrem Fahrzeug führen. Wenden Sie sich an das PEUGEOT-Händlernetz oder eine qualifizier te Fachwerkstatt.
Zange

174
Praktische Tipps

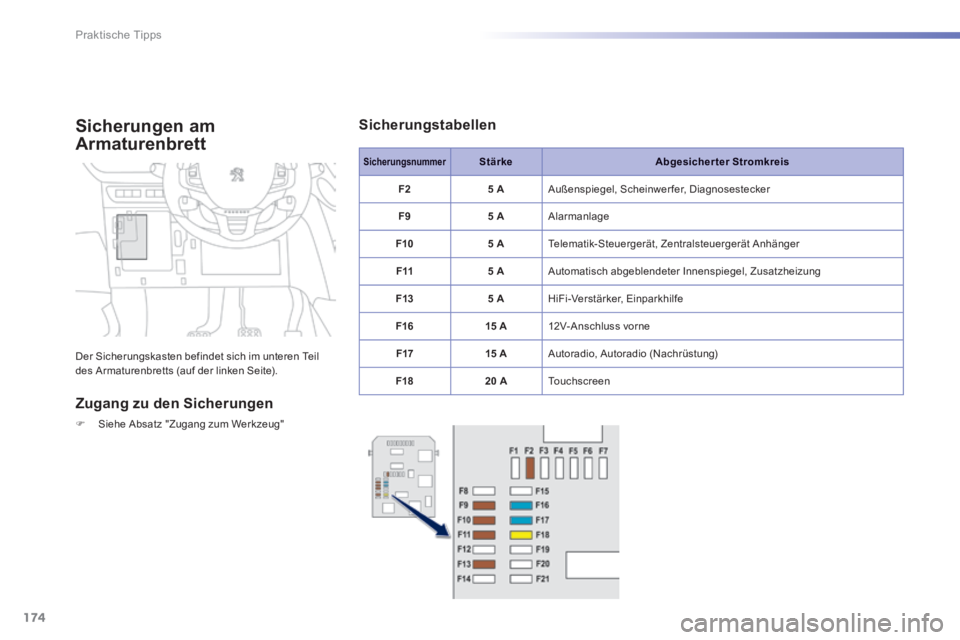

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
 Siehe Absatz "Zugang zum Werkzeug"
SicherungsnummerSicherungsnummer SicherungsnummerStärkeAbgesicherter Stromkreis
F25 A Außenspiegel, Scheinwerfer, Diagnosestecker
F95 A Alarmanlage
F105 A Telematik-Steuergerät, Zentralsteuergerät Anhänger
F115 A Automatisch abgeblendeter Innenspiegel, Zusatzheizung
F135 A HiFi-Verstärker, Einparkhilfe
F1615 A 12V-Anschluss vorne
F1715 A Autoradio, Autoradio (Nachrüstung)
F1820 A Touchscreen
Sicherungstabellen

175
7
Praktische Tipps

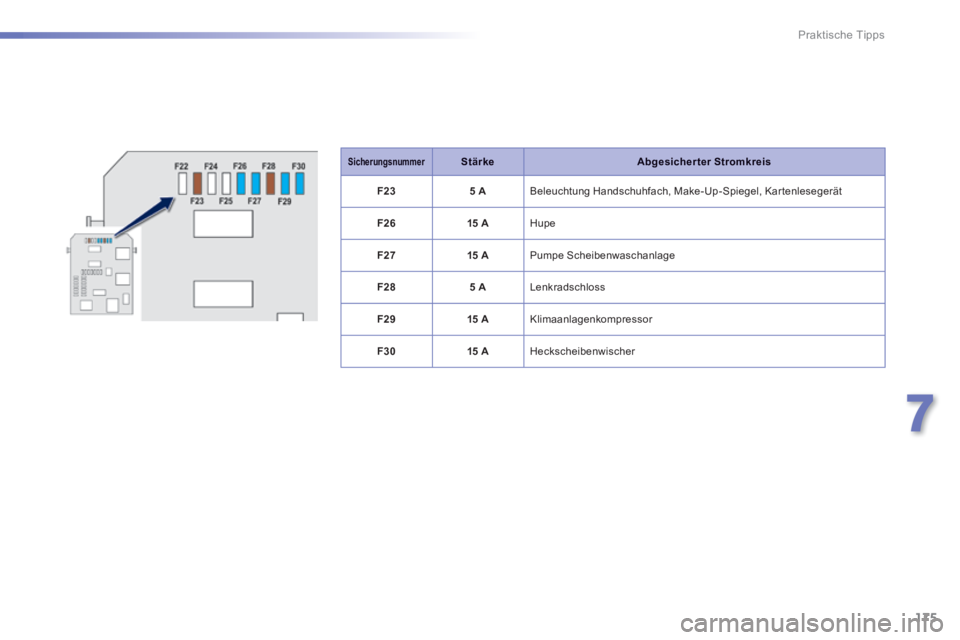

SicherungsnummerStärkeAbgesicherter Stromkreis
F235 A Beleuchtung Handschuhfach, Make-Up-Spiegel, Kartenlesegerät
F2615 A Hupe
F2715 A Pumpe Scheibenwaschanlage
F285 A Lenkradschloss
F2915 A Klimaanlagenkompressor
F3015 A Heckscheibenwischer

176
Praktische Tipps
Sicherung Nr.Stärkeabgesicherter Stromkreis
F0140 A Beheizbare Heckscheibe
F0210 A Beheizbare Außenspiegel
F0330 A Impulsfensterheber vorne
F04- Nicht belegt
F0530 A Impulsfensterheber hinten
F0610 A Einklappbare Außenspiegel
F0710 A Einklappbare Außenspiegel
F08- Nicht belegt
F0915 A Sitzheizung vorne
F1020 A HiFi-Verstärker
F11- Nicht belegt
F12- Nicht belegt

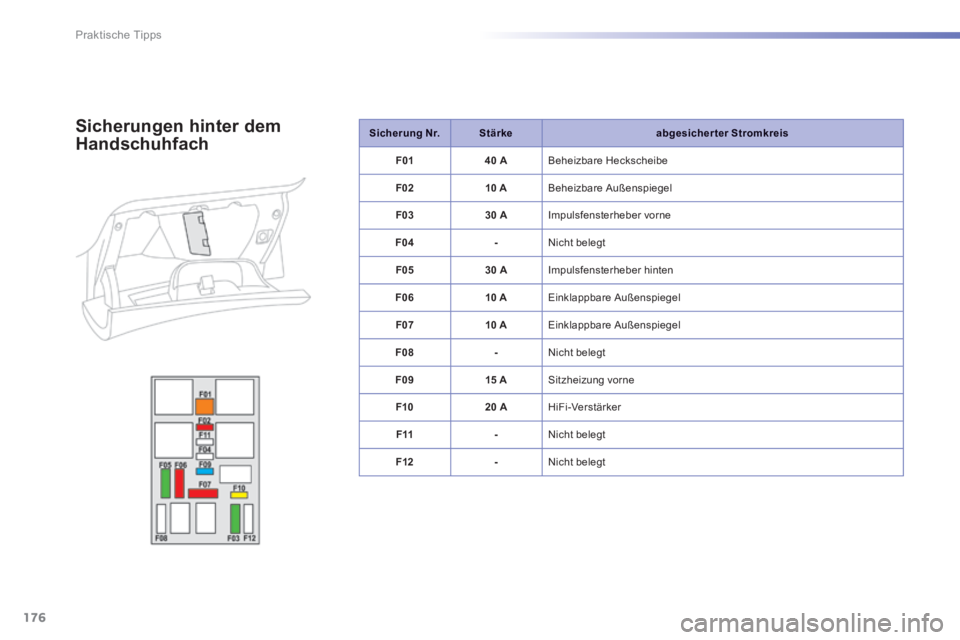

Sicherungen hinter dem
Handschuhfach

177
7
Praktische Tipps
Sicherung Nr.Stärkeabgesicherter Stromkreis
F1615 A Nebelscheinwerfer
F1810 A Fernlicht rechts
F191 0 A Fernlicht links
F2530 A Relais Scheinwerferwischer (Nachrüstung)
F2940 A Motor Scheibenwischer vorne
F3080 A Glühkerzen (Diesel)

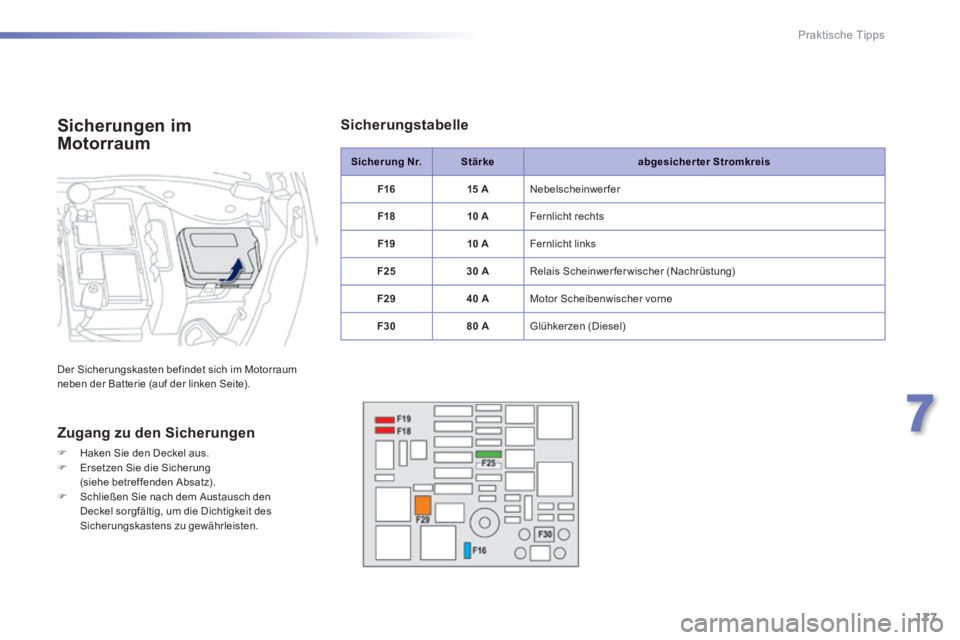

Sicherungen im
Motorraum
Der Sicherungskasten befindet sich im Motorraum neben der Batterie (auf der linken Seite).
Zugang zu den Sicherungen
 Haken Sie den Deckel aus.  Ersetzen Sie die Sicherung (siehe betreffenden Absatz).  Schließen Sie nach dem Austausch den Deckel sorgfältig, um die Dichtigkeit des Sicherungskastens zu gewährleisten.
Sicherungstabelle

178
Praktische Tipps

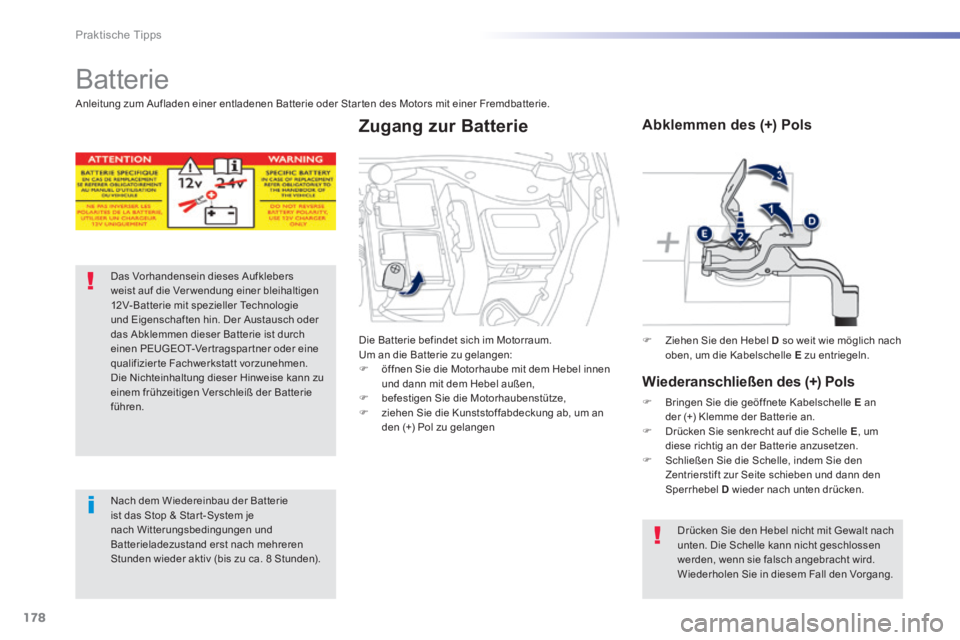

Batterie
Das Vorhandensein dieses Aufklebers weist auf die Verwendung einer bleihaltigen 12V-Batterie mit spezieller Technologie und Eigenschaften hin. Der Austausch oder das Abklemmen dieser Batterie ist durch einen PEUGEOT-Ver tragspar tner oder eine qualifizierte Fachwerkstatt vorzunehmen. Die Nichteinhaltung dieser Hinweise kann zu einem frühzeitigen Verschleiß der Batterie führen.
Nach dem Wiedereinbau der Batterie ist das Stop & Star t-System je nach Witterungsbedingungen und Batterieladezustand erst nach mehreren Stunden wieder aktiv (bis zu ca. 8 Stunden).
 Ziehen Sie den Hebel D so weit wie möglich nach oben, um die Kabelschelle E zu entriegeln.
Abklemmen des (+) Pols
Wiederanschließen des (+) Pols
 Bringen Sie die geöffnete Kabelschelle E an der (+) Klemme der Batterie an.  Drücken Sie senkrecht auf die Schelle E , um diese richtig an der Batterie anzusetzen.  Schließen Sie die Schelle, indem Sie den Zentrierstift zur Seite schieben und dann den Sperrhebel D wieder nach unten drücken.
Drücken Sie den Hebel nicht mit Gewalt nach unten. Die Schelle kann nicht geschlossen werden, wenn sie falsch angebracht wird. Wiederholen Sie in diesem Fall den Vorgang.
Anleitung zum Aufladen einer entladenen Batterie oder Star ten des Motors mit einer Fremdbatterie.
Die Batterie befindet sich im Motorraum. Um an die Batterie zu gelangen:  öffnen Sie die Motorhaube mit dem Hebel innen und dann mit dem Hebel außen,  befestigen Sie die Motorhaubenstütze,  ziehen Sie die Kunststoffabdeckung ab, um an den (+) Pol zu gelangen
Zugang zur Batterie
