Austausch der Glühlampen
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F
V
er wenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
F

v
erwenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
F

w
enn Sie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten Sie die Spritzdüse
nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis
zu vermeiden.

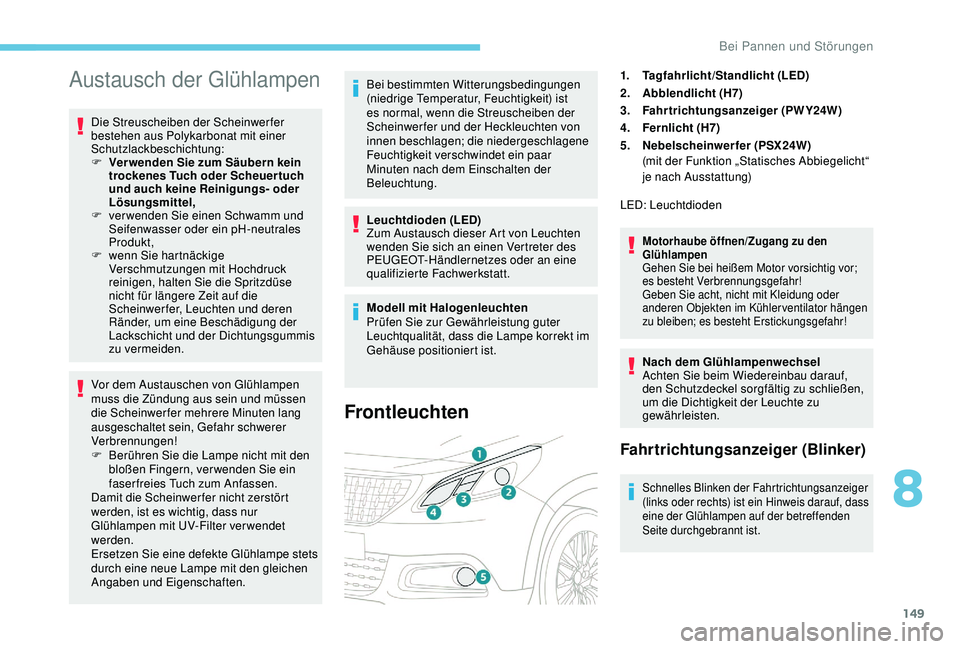

Vor dem Austauschen von Glühlampen
muss die Zündung aus sein und müssen
die Scheinwerfer mehrere Minuten lang
ausgeschaltet sein, Gefahr schwerer
Verbrennungen!
F

B
erühren Sie die Lampe nicht mit den
bloßen Fingern, verwenden Sie ein
faserfreies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstört
werden, ist es wichtig, dass nur
Glühlampen mit UV-Filter verwendet
werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften. Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar
Minuten nach dem Einschalten der
Beleuchtung.
Leuchtdioden (LED)
Zum Austausch dieser Art von Leuchten
wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Modell mit Halogenleuchten
Prüfen Sie zur Gewährleistung guter
Leuchtqualität, dass die Lampe korrekt im
Gehäuse positioniert ist.
Frontleuchten
1.
Tagfahrlicht/Standlicht (LED)
2. Abblendlicht (H7)
3. Fahrtrichtungsanzeiger (PWY24W)
4. Fernlicht (H7)
5. Nebelscheinwerfer (PSX24W)
(mit der Funktion „Statisches Abbiegelicht“
je nach Ausstattung)
LED: Leuchtdioden
Motorhaube öffnen/Zugang zu den
Glühlampen
Gehen Sie bei heißem Motor vorsichtig vor;
es besteht Verbrennungsgefahr!
Geben Sie acht, nicht mit Kleidung oder
anderen Objekten im Kühlerventilator hängen
zu bleiben; es besteht Erstickungsgefahr!
Nach dem Glühlampenwechsel
Achten Sie beim Wiedereinbau darauf,
den Schutzdeckel sorgfältig zu schließen,
um die Dichtigkeit der Leuchte zu
gewährleisten.
Fahrtrichtungsanzeiger (Blinker)
Schnelles Blinken der Fahrtrichtungsanzeiger
(links oder rechts) ist ein Hinweis darauf, dass
eine der Glühlampen auf der betreffenden
Seite durchgebrannt ist.
8
Bei Pannen und Störungen

150
Bernsteinfarbene Glühlampen, wie die
der Fahrtrichtungsanzeiger, müssen
gegen Glühlampen gleicher Farbe und
Spezifikationen ausgetauscht werden.

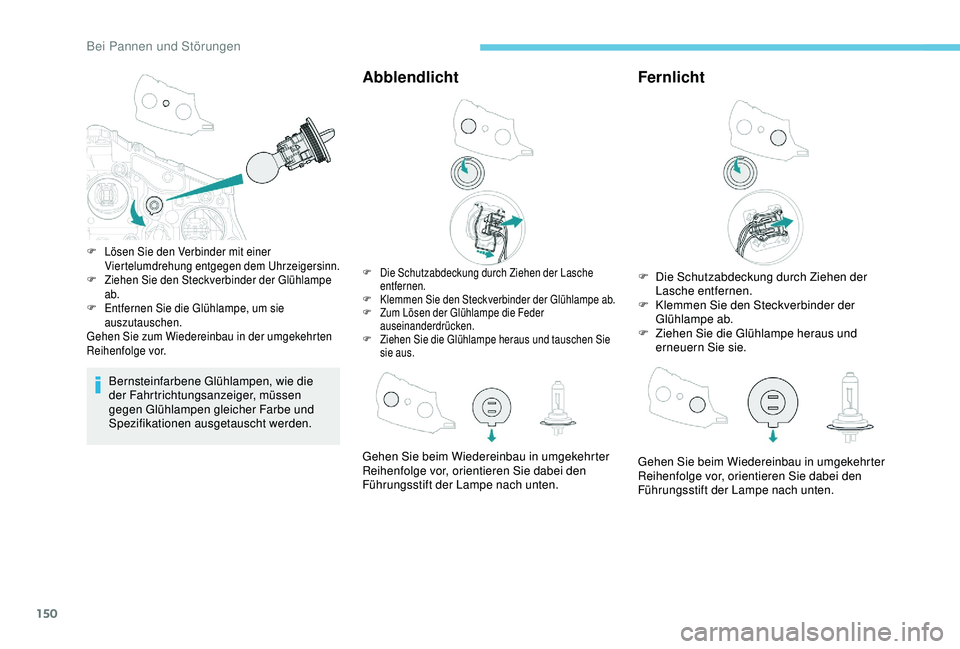

Abblendlicht
F Die Schutzabdeckung durch Ziehen der Lasche entfernen.
F

K
lemmen Sie den Steckverbinder der Glühlampe ab.
F

Z
um Lösen der Glühlampe die Feder
auseinanderdrücken.
F

Z
iehen Sie die Glühlampe heraus und tauschen Sie
sie aus.
F Lösen Sie den Verbinder mit einer
Viertelumdrehung entgegen dem Uhrzeigersinn.
F

Z
iehen Sie den Steckverbinder der Glühlampe
ab.
F

E
ntfernen Sie die Glühlampe, um sie
auszutauschen.
Gehen Sie zum Wiedereinbau in der umgekehrten
Reihenfolge vor.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor, orientieren Sie dabei den
Führungsstift der Lampe nach unten.
Fernlicht
F Die Schutzabdeckung durch Ziehen der Lasche entfernen.
F

K
lemmen Sie den Steckverbinder der
Glühlampe ab.
F

Z
iehen Sie die Glühlampe heraus und
erneuern Sie sie.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor, orientieren Sie dabei den
Führungsstift der Lampe nach unten.
Bei Pannen und Störungen

151
F An die Nebelscheinwerfer gelangen Sie über die Öffnung unter dem Stoßfänger.
F

L
ösen Sie den Verbinder der
Lampenfassung, indem Sie auf die Zunge
drücken.
F

N
ehmen Sie die Lampenfassung heraus,
indem Sie auf die zwei Klammern drücken
(oben und unten).
F

T
auschen Sie das Modul aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Das Modul erhalten Sie bei einem Vertreter des
PEUGEOT-Händlernetzes oder bei einer qualifizierten
Fachwerkstatt.
Zum Austausch dieses Lampentyps können Sie sich
auch an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt wenden.

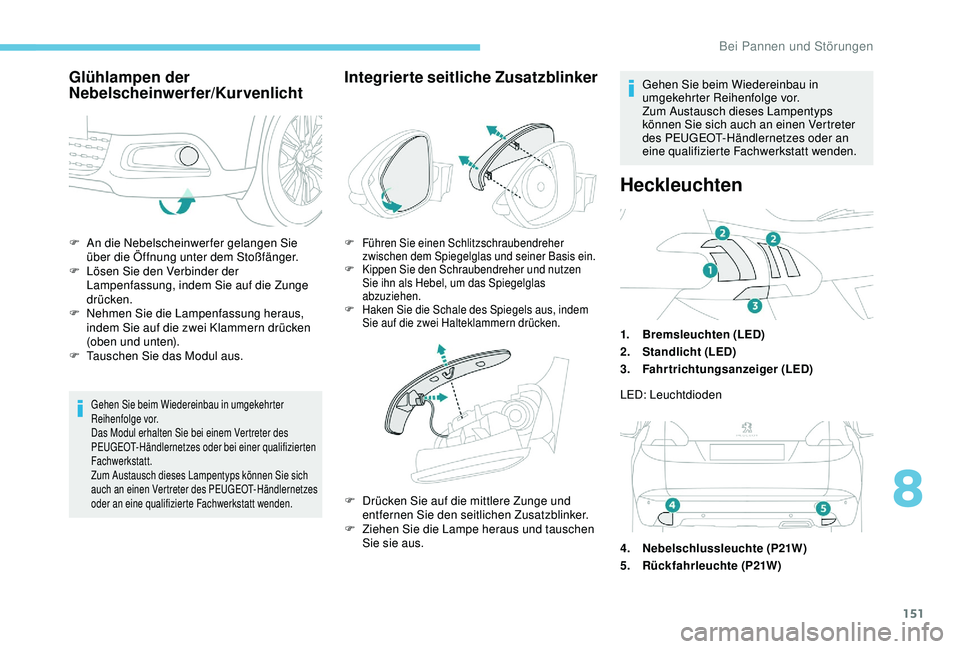

Integrierte seitliche Zusatzblinker
F Führen Sie einen Schlitzschraubendreher zwischen dem Spiegelglas und seiner Basis ein.
F

K
ippen Sie den Schraubendreher und nutzen
Sie ihn als Hebel, um das Spiegelglas
abzuziehen.
F

H
aken Sie die Schale des Spiegels aus, indem
Sie auf die zwei Halteklammern drücken.
F Drücken Sie auf die mittlere Zunge und
entfernen Sie den seitlichen Zusatzblinker.
F

Z
iehen Sie die Lampe heraus und tauschen
Sie sie aus. Gehen Sie beim Wiedereinbau in
umgekehrter Reihenfolge vor.
Zum Austausch dieses Lampentyps
können Sie sich auch an einen Vertreter
des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt wenden.
Heckleuchten
1.
Bremsleuchten (LED)
2. Standlicht (LED)
3. Fahrtrichtungsanzeiger (LED)
LED: Leuchtdioden
4. Nebelschlussleuchte (P21W)
5. Rückfahrleuchte (P21W)
Glühlampen der
Nebelscheinwerfer/Kurvenlicht
8
Bei Pannen und Störungen

152
Zusatz-Bremsleuchte (LED)

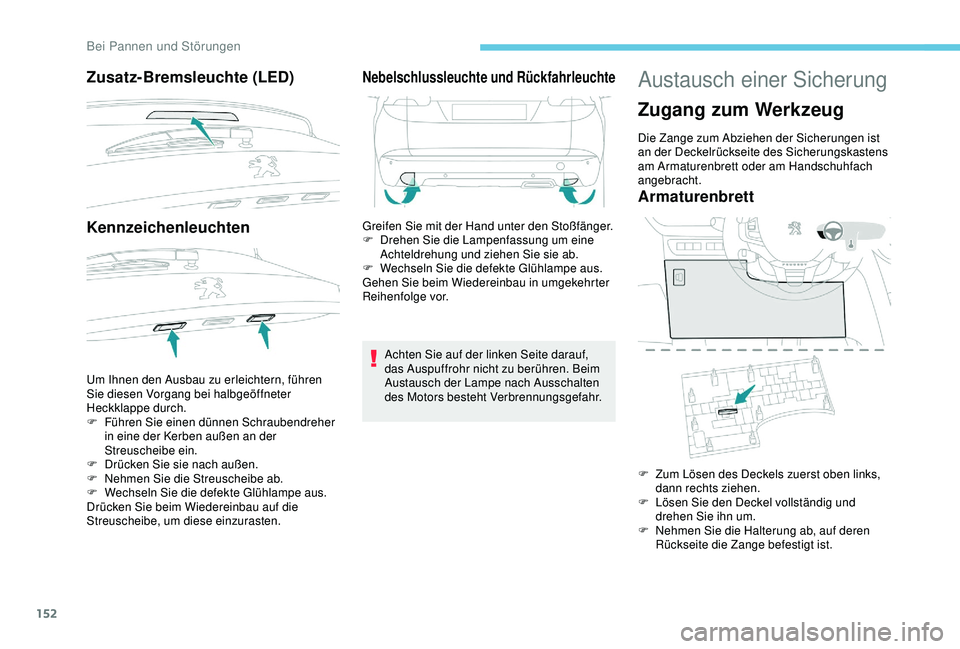

Kennzeichenleuchten
Um Ihnen den Ausbau zu erleichtern, führen
Sie diesen Vorgang bei halbgeöffneter
Heckklappe durch.
F
F
ühren Sie einen dünnen Schraubendreher
in eine der Kerben außen an der
Streuscheibe ein.
F

D
rücken Sie sie nach außen.
F

N
ehmen Sie die Streuscheibe ab.
F

W
echseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die
Streuscheibe, um diese einzurasten.
Nebelschlussleuchte und Rückfahrleuchte
Greifen Sie mit der Hand unter den Stoßfänger.
F D rehen Sie die Lampenfassung um eine
Achteldrehung und ziehen Sie sie ab.
F

W
echseln Sie die defekte Glühlampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Achten Sie auf der linken Seite darauf,
das Auspuffrohr nicht zu berühren. Beim
Austausch der Lampe nach Ausschalten
des Motors besteht Verbrennungsgefahr.
Austausch einer Sicherung
Zugang zum Werkzeug
Die Zange zum Abziehen der Sicherungen ist
an der Deckelrückseite des Sicherungskastens
am Armaturenbrett oder am Handschuhfach
angebracht.
Armaturenbrett
F Zum Lösen des Deckels zuerst oben links, dann rechts ziehen.
F

L
ösen Sie den Deckel vollständig und
drehen Sie ihn um.
F

N
ehmen Sie die Halterung ab, auf deren
Rückseite die Zange befestigt ist.
Bei Pannen und Störungen

153
Handschuhfach
F Öffnen Sie den Deckel des Handschuhfachs.
F

L
ösen Sie den Deckel des
Sicherungskastens, indem Sie an der
oberen rechten Seite ziehen.
F

L
ösen Sie den Deckel vollständig und
drehen Sie ihn um.
F

N
ehmen Sie die Halterung ab, auf deren
Rückseite die Zange befestigt ist.

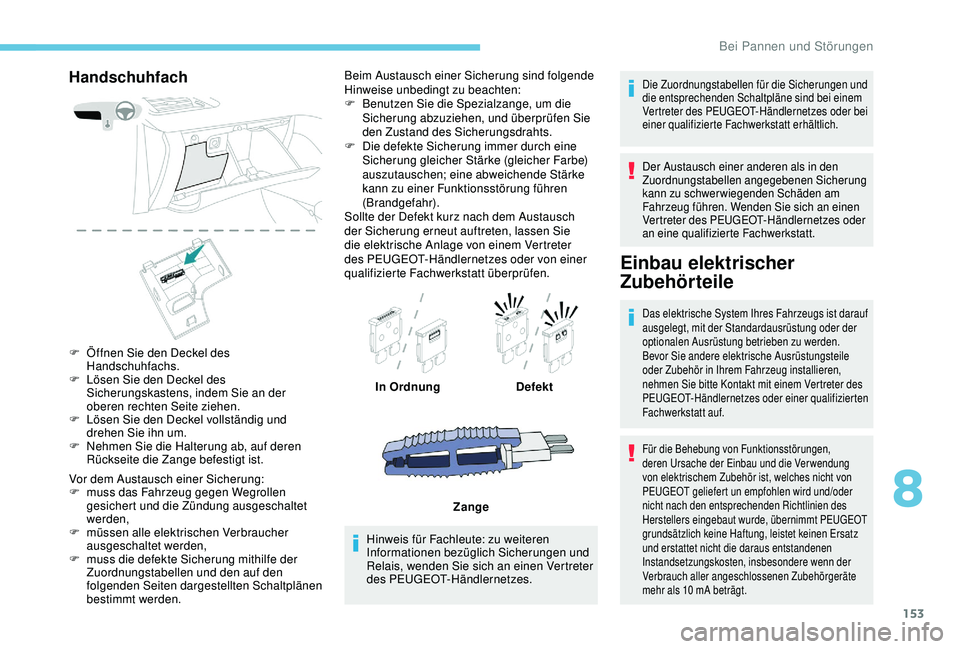

Vor dem Austausch einer Sicherung:
F

m
uss das Fahrzeug gegen Wegrollen
gesichert und die Zündung ausgeschaltet
werden,
F

m
üssen alle elektrischen Verbraucher
ausgeschaltet werden,
F

m
uss die defekte Sicherung mithilfe der
Zuordnungstabellen und den auf den
folgenden Seiten dargestellten Schaltplänen
bestimmt werden. Beim Austausch einer Sicherung sind folgende
Hinweise unbedingt zu beachten:
F

B
enutzen Sie die Spezialzange, um die
Sicherung abzuziehen, und überprüfen Sie
den Zustand des Sicherungsdrahts.
F
D
ie defekte Sicherung immer durch eine
Sicherung gleicher Stärke (gleicher Farbe)
auszutauschen; eine abweichende Stärke
kann zu einer Funktionsstörung führen
(Brandgefahr).
Sollte der Defekt kurz nach dem Austausch
der Sicherung erneut auftreten, lassen Sie
die elektrische Anlage von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifizierte Fachwerkstatt überprüfen.
Hinweis für Fachleute: zu weiteren
Informationen bezüglich Sicherungen und
Relais, wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes.
Die Zuordnungstabellen für die Sicherungen und
die entsprechenden Schaltpläne sind bei einem
Vertreter des PEUGEOT-Händlernetzes oder bei
einer qualifizierte Fachwerkstatt erhältlich.
Der Austausch einer anderen als in den
Zuordnungstabellen angegebenen Sicherung
kann zu schwer wiegenden Schäden am
Fahrzeug führen. Wenden Sie sich an einen
Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Einbau elektrischer
Zubehörteile
Das elektrische System Ihres Fahrzeugs ist darauf
ausgelegt, mit der Standardausrüstung oder der
optionalen Ausrüstung betrieben zu werden.
Bevor Sie andere elektrische Ausrüstungsteile
oder Zubehör in Ihrem Fahrzeug installieren,
nehmen Sie bitte Kontakt mit einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt auf.
In Ordnung Defekt
Zange
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Verwendung
von elektrischem Zubehör ist, welches nicht von
PEUGEOT geliefert un empfohlen wird und/oder
nicht nach den entsprechenden Richtlinien des
Herstellers eingebaut wurde, übernimmt PEUGEOT
grundsätzlich keine Haftung, leistet keinen Ersatz
und erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere wenn der
Verbrauch aller angeschlossenen Zubehörgeräte
mehr als 10 mA beträgt.
8
Bei Pannen und Störungen

154
Linke Seite

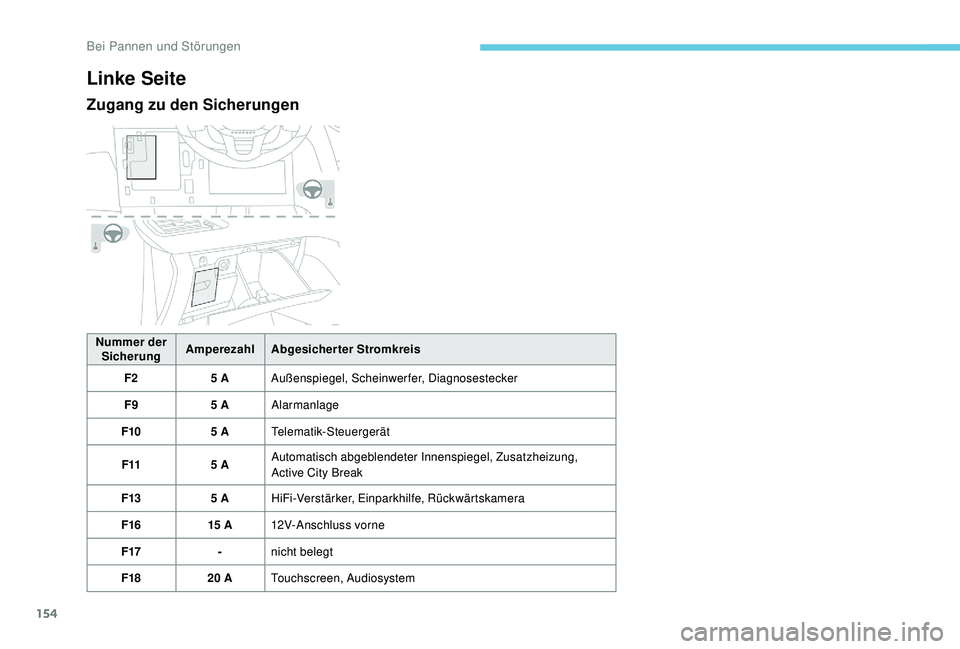

Zugang zu den Sicherungen
Nummer der Sicherung Amperezahl
Abgesicherter Stromkreis
F2 5 AAußenspiegel, Scheinwerfer, Diagnosestecker
F9 5 AAlarmanlage
F10 5 ATelematik-Steuergerät
F11 5 AAutomatisch abgeblendeter Innenspiegel, Zusatzheizung,
Active City Break
F13 5 AHiFi-Verstärker, Einparkhilfe, Rückwärtskamera
F16 15 A12V-Anschluss vorne
F17 -nicht belegt
F18 20 ATouchscreen, Audiosystem
Bei Pannen und Störungen

155

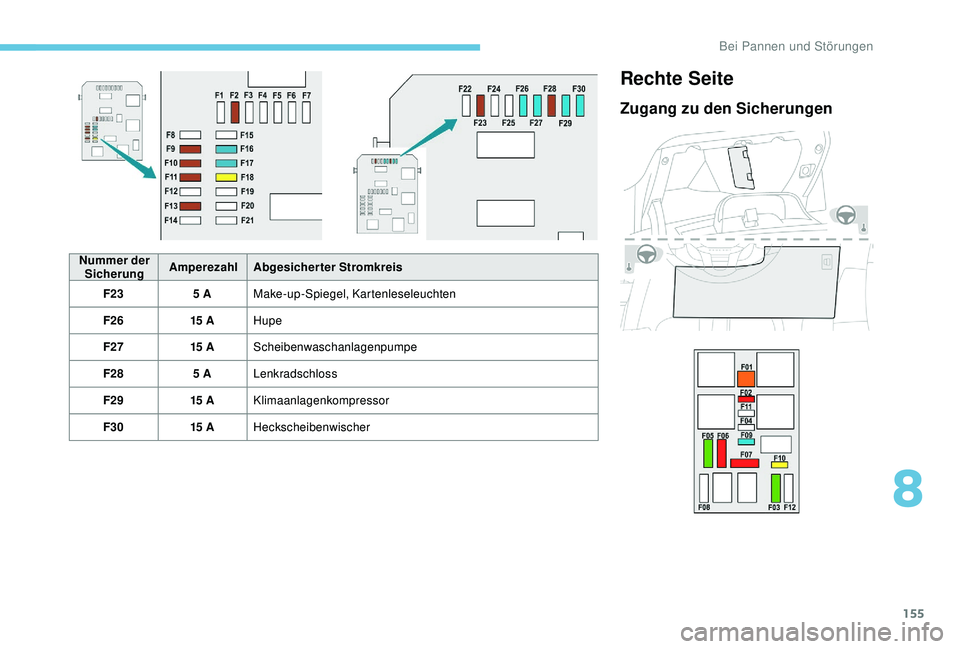

Nummer der Sicherung Amperezahl
Abgesicherter Stromkreis
F23 5 AMake-up-Spiegel, Kartenleseleuchten
F26 15 AHupe
F27 15 AScheibenwaschanlagenpumpe
F28 5 ALenkradschloss
F29 15 AKlimaanlagenkompressor
F30 15 AHeckscheibenwischer
Rechte Seite
Zugang zu den Sicherungen
8
Bei Pannen und Störungen

156
Nummer der Sicherung Amperezahl
Abgesicherter Stromkreis
F01 40 ABeheizbare Heckscheibe
F02 10 ABeheizbare Außenspiegel
F03 30 AImpulsfensterheber vorne
F04 -Sitzheizung vorne
F05 30 AImpulsfensterheber hinten
F06 10 AEinklappbare Außenspiegel
F07 10 AEinklappbare Außenspiegel
F08 -nicht belegt
F09 15 ASitzheizung vorne, Fensterheber vorne (keine Impulsschalter)
F10 20 AHiFi-Verstärker
F11 -nicht belegt

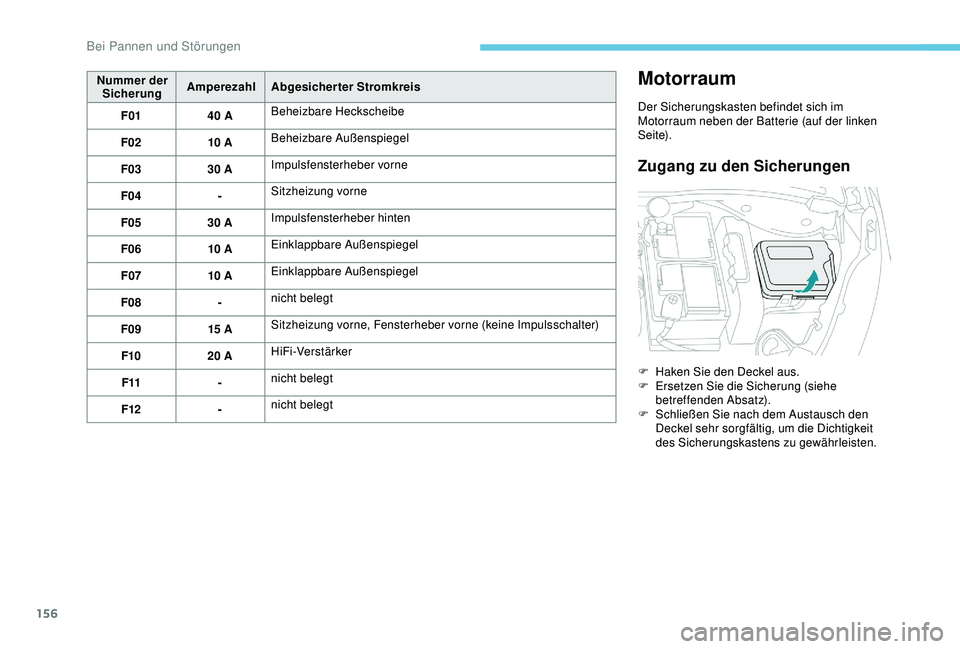

F12 -nicht belegtMotorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie (auf der linken
S e i te).
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F
E rsetzen Sie die Sicherung (siehe
betreffenden Absatz).
F

S
chließen Sie nach dem Austausch den
Deckel sehr sorgfältig, um die Dichtigkeit
des Sicherungskastens zu gewährleisten.
Bei Pannen und Störungen

157
Sicherung N r. Stärke

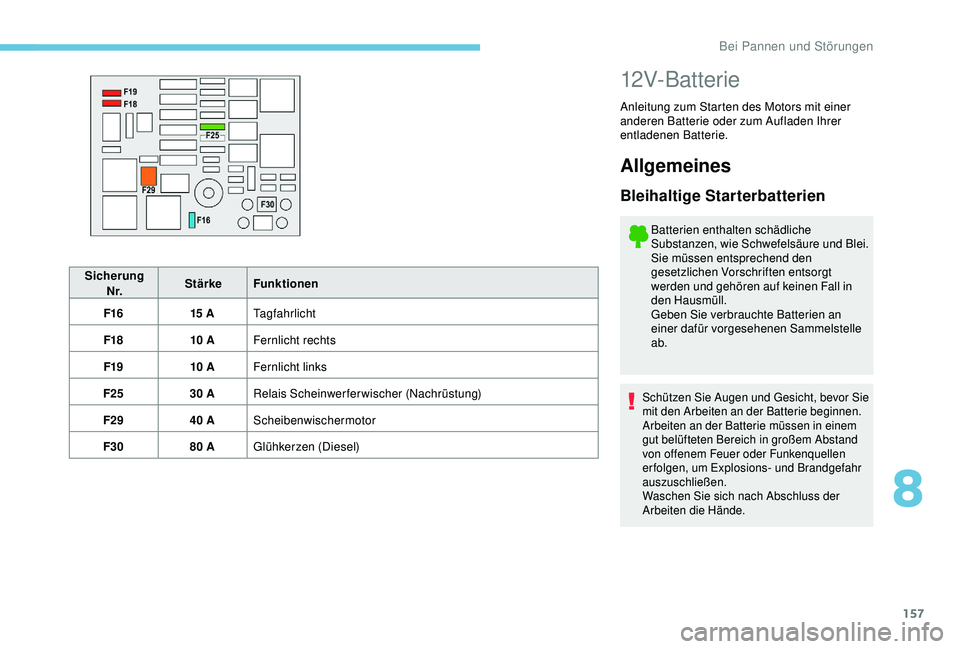

Funktionen
F16 15 ATagfahrlicht
F18 10 AFernlicht rechts
F19 10 AFernlicht links
F25 30 ARelais Scheinwerferwischer (Nachrüstung)
F29 40 AScheibenwischermotor
F30 80 AGlühkerzen (Diesel)
12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Allgemeines
Bleihaltige Starterbatterien
Batterien enthalten schädliche
Substanzen, wie Schwefelsäure und Blei.
Sie müssen entsprechend den
gesetzlichen Vorschriften entsorgt
werden und gehören auf keinen Fall in
den Hausmüll.
Geben Sie verbrauchte Batterien an
einer dafür vorgesehenen Sammelstelle
ab.
Schützen Sie Augen und Gesicht, bevor Sie
mit den Arbeiten an der Batterie beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der
Arbeiten die Hände.
8
Bei Pannen und Störungen

158

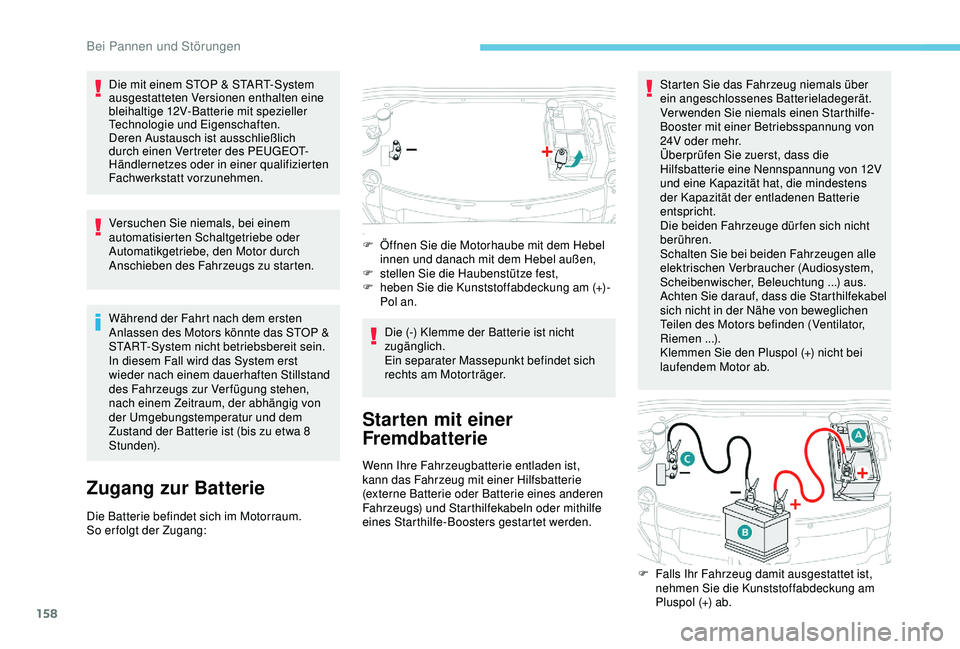

Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Deren Austausch ist ausschließlich
durch einen Vertreter des PEUGEOT-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt vorzunehmen.
Versuchen Sie niemals, bei einem
automatisierten Schaltgetriebe oder
Automatikgetriebe, den Motor durch
Anschieben des Fahrzeugs zu starten.
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das STOP &
START-System nicht betriebsbereit sein.
In diesem Fall wird das System erst
wieder nach einem dauerhaften Stillstand
des Fahrzeugs zur Verfügung stehen,
nach einem Zeitraum, der abhängig von
der Umgebungstemperatur und dem
Zustand der Batterie ist (bis zu etwa 8
Stunden).
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.
So erfolgt der Zugang:F

Ö
ffnen Sie die Motorhaube mit dem Hebel
innen und danach mit dem Hebel außen,
F
st
ellen Sie die Haubenstütze fest,
F
h
eben Sie die Kunststoffabdeckung am (+) -
Pol an.
Die (-) Klemme der Batterie ist nicht
zugänglich.
Ein separater Massepunkt befindet sich
rechts am Motorträger.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie
(externe Batterie oder Batterie eines anderen
Fahrzeugs) und Starthilfekabeln oder mithilfe
eines Starthilfe-Boosters gestartet werden. Starten Sie das Fahrzeug niemals über
ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-
Booster mit einer Betriebsspannung von
24V oder mehr.
Überprüfen Sie zuerst, dass die
Hilfsbatterie eine Nennspannung von 12V
und eine Kapazität hat, die mindestens
der Kapazität der entladenen Batterie
entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung ...) aus.
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe von beweglichen
Teilen des Motors befinden (Ventilator,
Riemen ...).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.
F
F
alls Ihr Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
Bei Pannen und Störungen
