PEUGEOT 2008 2018 Manuale duso (in Italian)

19

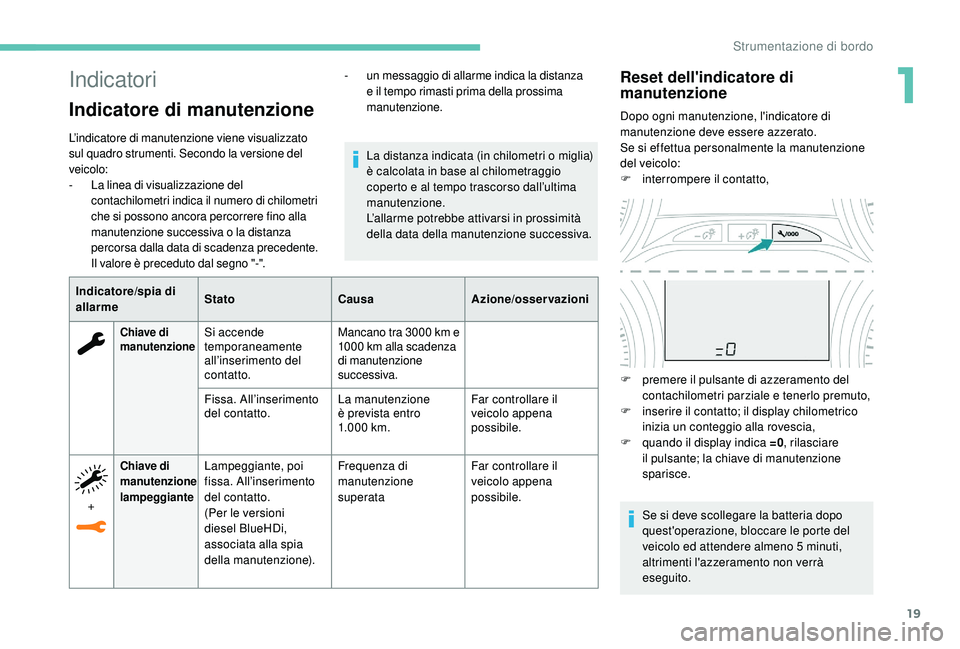

Indicatori
Indicatore di manutenzione
L’indicatore di manutenzione viene visualizzato
sul quadro strumenti. Secondo la versione del
veicolo:
-
L
a linea di visualizzazione del
contachilometri indica il numero di chilometri
che si possono ancora percorrere fino alla
manutenzione successiva o la distanza
percorsa dalla data di scadenza precedente.
Il valore è preceduto dal segno "-". La distanza indicata (in chilometri o miglia)
è calcolata in base al chilometraggio
coperto e al tempo trascorso dall’ultima
manutenzione.
L’allarme potrebbe attivarsi in prossimità
della data della manutenzione successiva.
Indicatore/spia di
allarme Stato
CausaAzione/osservazioni
Chiave di
manutenzioneSi accende
temporaneamente
all’inserimento del
contatto.Mancano tra 3000 km e
1000 km alla scadenza
di manutenzione
successiva.
Fissa. All’inserimento
del contatto. La manutenzione
è


prevista entro
1.000


km.Far controllare il
veicolo appena
possibile.
+
Chiave di
manutenzione
lampeggianteLampeggiante, poi
fissa. All’inserimento
del contatto.
(Per le versioni
diesel BlueHDi,
associata alla spia
della manutenzione). Frequenza di
manutenzione
superata
Far controllare il
veicolo appena
possibile.
-
u

n messaggio di allarme indica la distanza
e il tempo rimasti prima della prossima
manutenzione.
Reset dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
Se si effettua personalmente la manutenzione
del veicolo:
F

i
nterrompere il contatto,
F

p
remere il pulsante di azzeramento del
contachilometri parziale e tenerlo premuto,
F

i
nserire il contatto; il display chilometrico
inizia un conteggio alla rovescia,
F

q
uando il display indica =0 , rilasciare
il pulsante; la chiave di manutenzione
sparisce.
Se si deve scollegare la batteria dopo
quest'operazione, bloccare le porte del
veicolo ed attendere almeno 5 minuti,
altrimenti l'azzeramento non verrà
eseguito.
1
Strumentazione di bordo

20

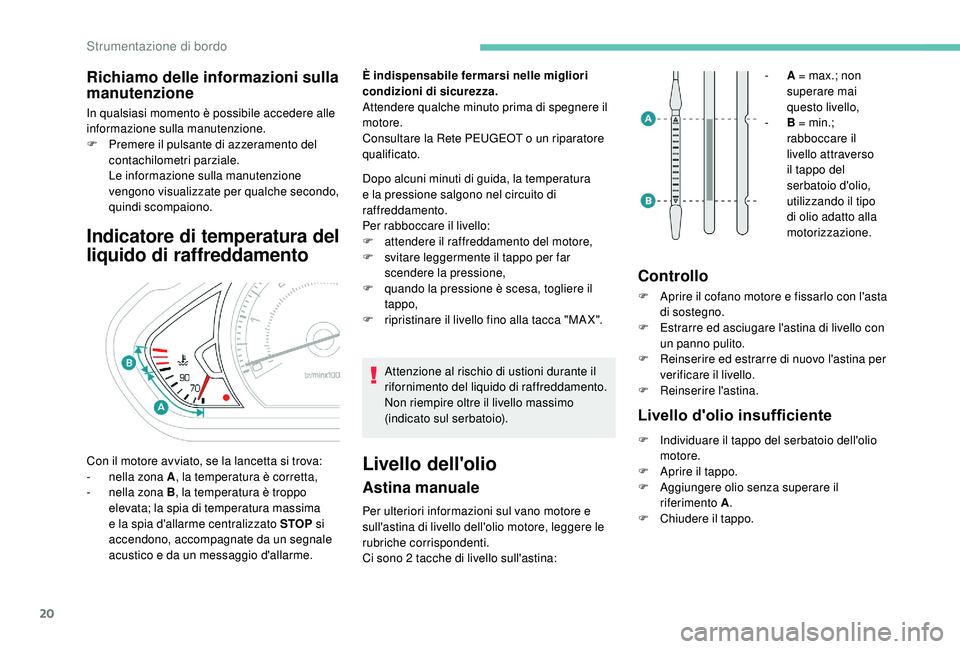

Richiamo delle informazioni sulla
manutenzione
In qualsiasi momento è possibile accedere alle
informazione sulla manutenzione.
F
P
remere il pulsante di azzeramento del
contachilometri parziale.
Le informazione sulla manutenzione
vengono visualizzate per qualche secondo,
quindi scompaiono.
Indicatore di temperatura del
liquido di raffreddamento
Con il motore avviato, se la lancetta si trova:
- n ella zona A , la temperatura è corretta,
-

n
ella zona B , la temperatura è troppo
elevata; la spia di temperatura massima
e la spia d'allarme centralizzato STOP si
accendono, accompagnate da un segnale
acustico e da un messaggio d'allarme. È indispensabile fermarsi nelle migliori
condizioni di sicurezza.
Attendere qualche minuto prima di spegnere il
motore.
Consultare la Rete PEUGEOT o un riparatore
qualificato.
Dopo alcuni minuti di guida, la temperatura
e la pressione salgono nel circuito di
raffreddamento.
Per rabboccare il livello:
F

a
ttendere il raffreddamento del motore,
F
s
vitare leggermente il tappo per far
scendere la pressione,
F
q
uando la pressione è scesa, togliere il
tappo,
F
r
ipristinare il livello fino alla tacca "MA X".
Attenzione al rischio di ustioni durante il
rifornimento del liquido di raffreddamento.
Non riempire oltre il livello massimo
(indicato sul serbatoio).Livello dell'olio
Astina manuale
Per ulteriori informazioni sul vano motore e
sull'astina di livello dell'olio motore, leggere le
rubriche corrispondenti.
Ci sono 2 tacche di livello sull'astina: -

A
= max.; non
superare mai
questo livello,
-
B
= min.;
rabboccare il
livello attraverso
il tappo del
serbatoio d'olio,
utilizzando il tipo
di olio adatto alla
motorizzazione.
Controllo
F Aprire il cofano motore e fissarlo con l'asta di sostegno.
F

E
strarre ed asciugare l'astina di livello con
un panno pulito.
F

R
einserire ed estrarre di nuovo l'astina per
verificare il livello.
F

R
einserire l'astina.
Livello d'olio insufficiente
F Individuare il tappo del serbatoio dell'olio motore.
F

A
prire il tappo.
F

A
ggiungere olio senza superare il
riferimento A .
F

Ch
iudere il tappo.
Strumentazione di bordo

21

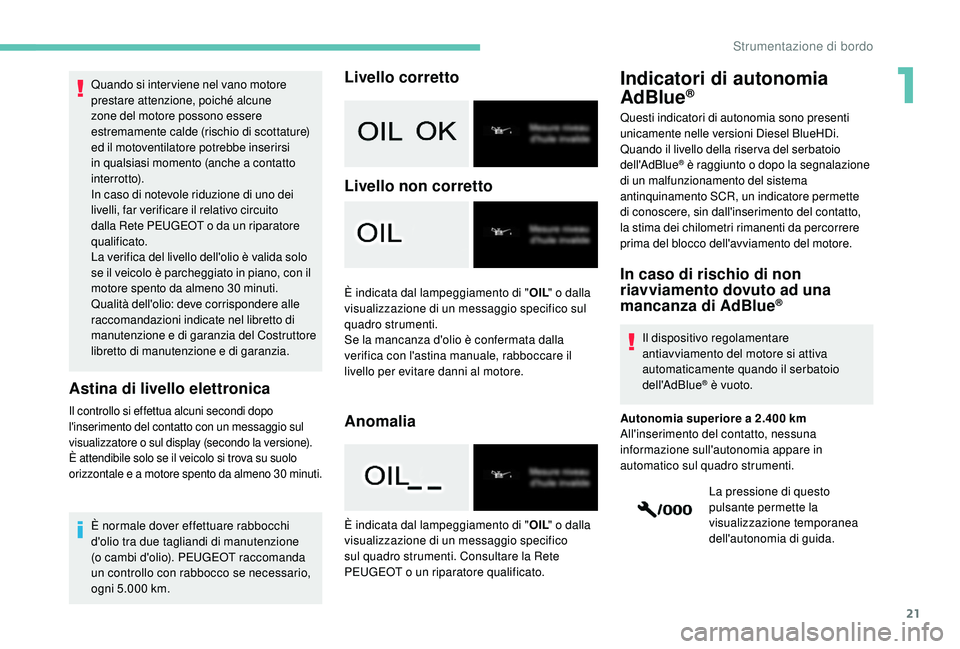

Quando si inter viene nel vano motore
prestare attenzione, poiché alcune
zone del motore possono essere
estremamente calde (rischio di scottature)
ed il motoventilatore potrebbe inserirsi
in qualsiasi momento (anche a contatto
interrotto).
In caso di notevole riduzione di uno dei
livelli, far verificare il relativo circuito
dalla Rete PEUGEOT o da un riparatore
qualificato.
La verifica del livello dell'olio è valida solo
se il veicolo è parcheggiato in piano, con il
motore spento da almeno 30 minuti.
Qualità dell'olio: deve corrispondere alle
raccomandazioni indicate nel libretto di
manutenzione e di garanzia del Costruttore
libretto di manutenzione e di garanzia.
Astina di livello elettronica
Il controllo si effettua alcuni secondi dopo
l'inserimento del contatto con un messaggio sul
visualizzatore o sul display (secondo la versione).
È attendibile solo se il veicolo si trova su suolo
orizzontale e a motore spento da almeno 30 minuti.
È normale dover effettuare rabbocchi
d'olio tra due tagliandi di manutenzione
(o cambi d'olio). PEUGEOT raccomanda
un controllo con rabbocco se necessario,
ogni 5.000 km.
Livello corretto
Livello non corretto
È indicata dal lampeggiamento di "OIL" o dalla
visualizzazione di un messaggio specifico sul
quadro strumenti.
Se la mancanza d'olio è confermata dalla
verifica con l'astina manuale, rabboccare il
livello per evitare danni al motore.
Anomalia
È indicata dal lampeggiamento di " OIL" o dalla
visualizzazione di un messaggio specifico
sul quadro strumenti. Consultare la Rete
PEUGEOT o un riparatore qualificato.
Indicatori di autonomia
AdBlue®
Questi indicatori di autonomia sono presenti
unicamente nelle versioni Diesel BlueHDi.
Quando il livello della riserva del serbatoio
dell'AdBlue
® è raggiunto o dopo la segnalazione
di un malfunzionamento del sistema
antinquinamento SCR, un indicatore permette
di conoscere, sin dall'inserimento del contatto,
la stima dei chilometri rimanenti da percorrere
prima del blocco dell'avviamento del motore.
In caso di rischio di non
riavviamento dovuto ad una
mancanza di AdBlue
®
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto.
Autonomia superiore a 2.400 km
All'inserimento del contatto, nessuna
informazione sull'autonomia appare in
automatico sul quadro strumenti. La pressione di questo
pulsante permette la
visualizzazione temporanea
dell'autonomia di guida.
1
Strumentazione di bordo

22

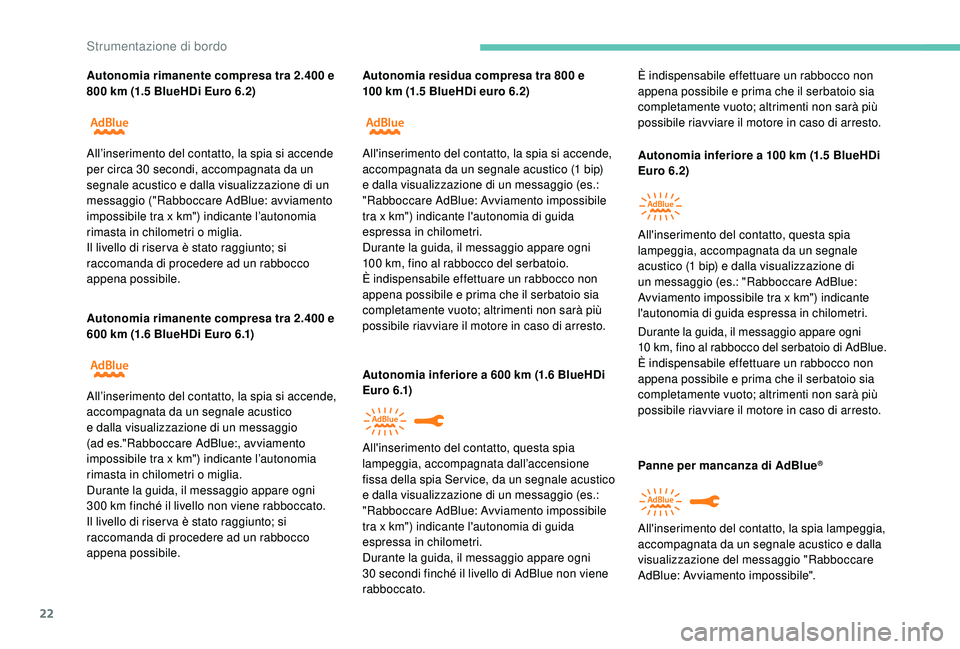

Autonomia rimanente compresa tra 2.400 e
800 km (1.5 BlueHDi Euro 6.2)
Autonomia rimanente compresa tra 2.400 e
600
km (1.6 BlueHDi Euro 6.1) Autonomia residua compresa tra 800 e
100
km (1.5 BlueHDi euro 6.2)
Autonomia inferiore a 600
km (1.6 BlueHDi
E u r o 6 .1) Autonomia inferiore a 100
km (1.5 BlueHDi
Euro 6.2)
Durante la guida, il messaggio appare ogni
10
km, fino al rabbocco del serbatoio di AdBlue.
È indispensabile effettuare un rabbocco non
appena possibile e prima che il serbatoio sia
completamente vuoto; altrimenti non sarà più
possibile riavviare il motore in caso di arresto.
Panne per mancanza di AdBlue
®
All’inserimento del contatto, la spia si accende
per circa 30 secondi, accompagnata da un
segnale acustico e dalla visualizzazione di un
messaggio ("Rabboccare AdBlue: avviamento
impossibile tra x km") indicante l’autonomia
rimasta in chilometri o miglia.
Il livello di riser va è stato raggiunto; si
raccomanda di procedere ad un rabbocco
appena possibile. All'inserimento del contatto, la spia si accende,
accompagnata da un segnale acustico (1 bip)
e dalla visualizzazione di un messaggio (es.:
"Rabboccare AdBlue: Avviamento impossibile
tra x km") indicante l'autonomia di guida
espressa in chilometri.
Durante la guida, il messaggio appare ogni
100
km, fino al rabbocco del serbatoio.
È indispensabile effettuare un rabbocco non
appena possibile e prima che il serbatoio sia
completamente vuoto; altrimenti non sarà più
possibile riavviare il motore in caso di arresto. All'inserimento del contatto, questa spia
lampeggia, accompagnata da un segnale
acustico (1 bip) e dalla visualizzazione di
un messaggio (es.: "Rabboccare AdBlue:
Avviamento impossibile tra x km") indicante
l'autonomia di guida espressa in chilometri.
All’inserimento del contatto, la spia si accende,
accompagnata da un segnale acustico
e dalla visualizzazione di un messaggio
(ad es."Rabboccare AdBlue:, avviamento
impossibile tra x km") indicante l’autonomia
rimasta in chilometri o miglia.
Durante la guida, il messaggio appare ogni
300
km finché il livello non viene rabboccato.
Il livello di riser va è stato raggiunto; si
raccomanda di procedere ad un rabbocco
appena possibile. All'inserimento del contatto, questa spia
lampeggia, accompagnata dall’accensione
fissa della spia Ser vice, da un segnale acustico
e dalla visualizzazione di un messaggio (es.:
"Rabboccare AdBlue: Avviamento impossibile
tra x km") indicante l'autonomia di guida
espressa in chilometri.
Durante la guida, il messaggio appare ogni
30
secondi finché il livello di AdBlue non viene
rabboccato. È indispensabile effettuare un rabbocco non
appena possibile e prima che il serbatoio sia
completamente vuoto; altrimenti non sarà più
possibile riavviare il motore in caso di arresto.
All'inserimento del contatto, la spia lampeggia,
accompagnata da un segnale acustico e dalla
visualizzazione del messaggio "Rabboccare
AdBlue: Avviamento impossibile".
Strumentazione di bordo

23

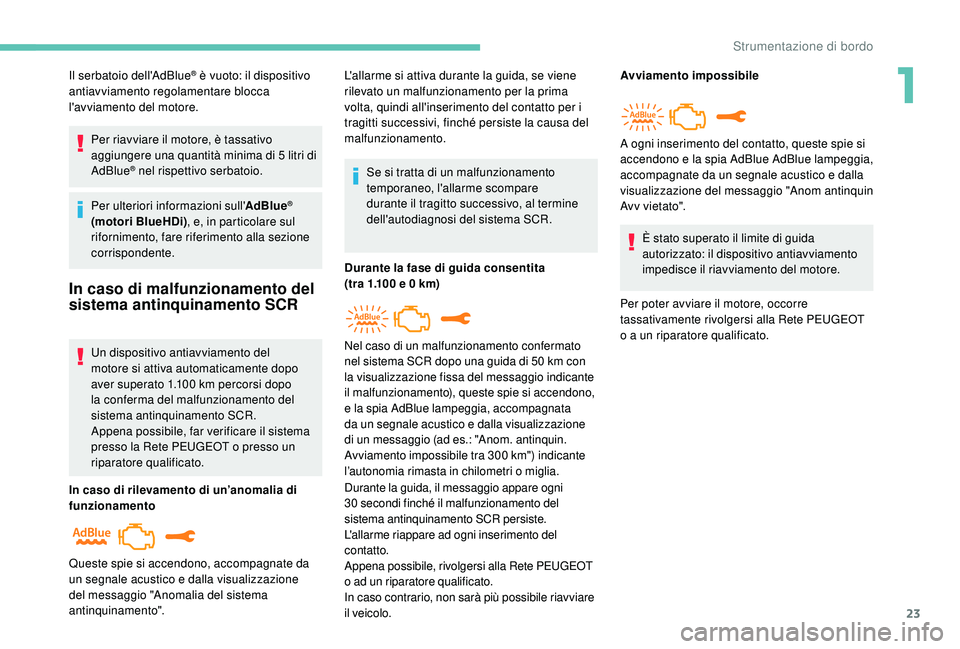

Il serbatoio dell'AdBlue® è vuoto: il dispositivo
antiavviamento regolamentare blocca
l'avviamento del motore.
Per riavviare il motore, è tassativo
aggiungere una quantità minima di 5 litri di
AdBlue
® nel rispettivo serbatoio.
Per ulteriori informazioni sull' AdBlue
®
(motori BlueHDi) , e, in particolare sul
rifornimento, fare riferimento alla sezione
corrispondente.
In caso di malfunzionamento del
sistema antinquinamento SCR
Un dispositivo antiavviamento del
motore si attiva automaticamente dopo
aver superato 1.100 km percorsi dopo
la conferma del malfunzionamento del
sistema antinquinamento SCR.
Appena possibile, far verificare il sistema
presso la Rete PEUGEOT o presso un
riparatore qualificato.
In caso di rilevamento di un’anomalia di
funzionamento L'allarme si attiva durante la guida, se viene
rilevato un malfunzionamento per la prima
volta, quindi all'inserimento del contatto per i
tragitti successivi, finché persiste la causa del
malfunzionamento.
Se si tratta di un malfunzionamento
temporaneo, l'allarme scompare
durante il tragitto successivo, al termine
dell'autodiagnosi del sistema SCR.
Queste spie si accendono, accompagnate da
un segnale acustico e dalla visualizzazione
del messaggio "Anomalia del sistema
antinquinamento". Durante la fase di guida consentita
(tra
1.100 e 0 km)
Durante la guida, il messaggio appare ogni
30

secondi finché il malfunzionamento del
sistema antinquinamento SCR persiste.
L'allarme riappare ad ogni inserimento del
contatto.
Appena possibile, rivolgersi alla Rete PEUGEOT
o


ad un riparatore qualificato.
In caso contrario, non sarà più possibile riavviare
il veicolo. Avviamento impossibile
È stato superato il limite di guida
autorizzato: il dispositivo antiavviamento
impedisce il riavviamento del motore.
Per poter avviare il motore, occorre
tassativamente rivolgersi alla Rete PEUGEOT
o

a un riparatore qualificato.
Nel caso di un malfunzionamento confermato
nel sistema SCR dopo una guida di 50 km con
la visualizzazione fissa del messaggio indicante
il malfunzionamento), queste spie si accendono,
e la spia AdBlue lampeggia, accompagnata
da un segnale acustico e dalla visualizzazione
di un messaggio (ad es.: "Anom. antinquin.
Avviamento impossibile tra 300 km") indicante
l’autonomia rimasta in chilometri o miglia. A ogni inserimento del contatto, queste spie si
accendono e la spia AdBlue AdBlue lampeggia,
accompagnate da un segnale acustico e dalla
visualizzazione del messaggio "Anom antinquin
Avv vietato".
1
Strumentazione di bordo

24

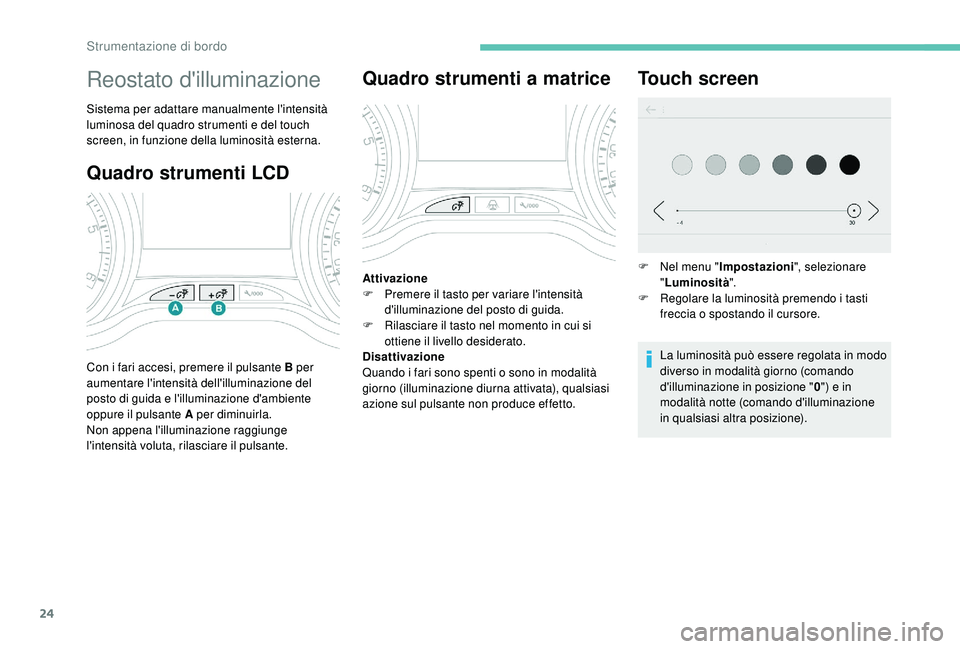

Quadro strumenti LCD
Reostato d'illuminazione
Sistema per adattare manualmente l'intensità
luminosa del quadro strumenti e del touch
screen, in funzione della luminosità esterna.
Con i fari accesi, premere il pulsante B per
aumentare l'intensità dell'illuminazione del
posto di guida e l'illuminazione d'ambiente
oppure il pulsante


A per diminuirla.
Non appena l'illuminazione raggiunge
l'intensità voluta, rilasciare il pulsante.
Quadro strumenti a matrice
Attivazione
F P remere il tasto per variare l'intensità
d'illuminazione del posto di guida.
F

R
ilasciare il tasto nel momento in cui si
ottiene il livello desiderato.
Disattivazione
Quando i fari sono spenti o sono in modalità
giorno (illuminazione diurna attivata), qualsiasi
azione sul pulsante non produce effetto.
Touch screen
La luminosità può essere regolata in modo
diverso in modalità giorno (comando
d'illuminazione in posizione " 0") e in
modalità notte (comando d'illuminazione
in qualsiasi altra posizione).
F

N
el menu "
Impostazioni", selezionare
" Luminosità ".
F

R
egolare la luminosità premendo i tasti
freccia o spostando il cursore.
Strumentazione di bordo

25

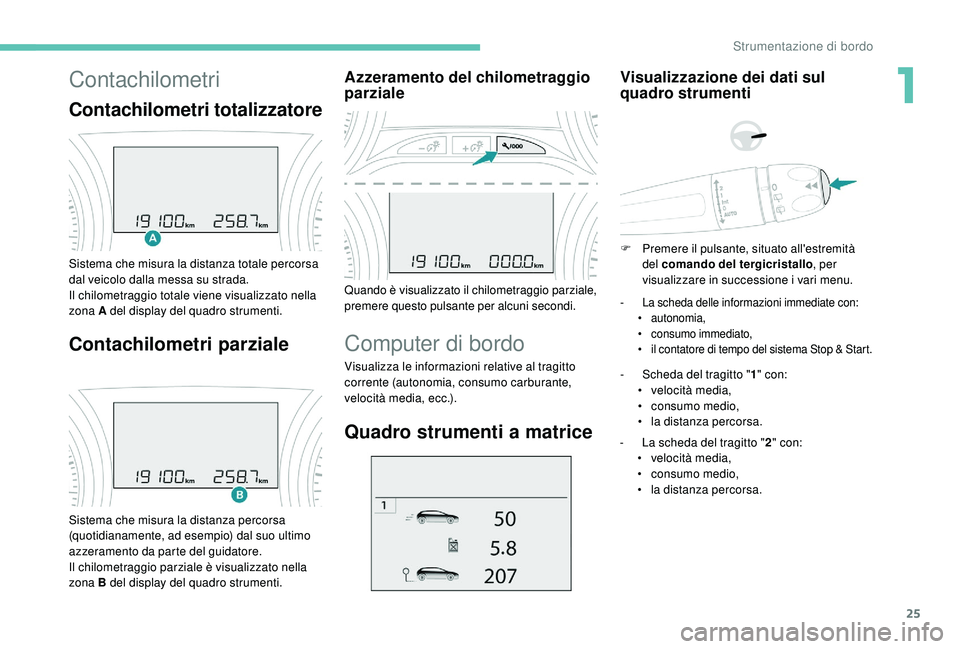

Contachilometri
Contachilometri totalizzatore
Sistema che misura la distanza totale percorsa
dal veicolo dalla messa su strada.
Il chilometraggio totale viene visualizzato nella
zona A del display del quadro strumenti.
Contachilometri parziale
Sistema che misura la distanza percorsa
(quotidianamente, ad esempio) dal suo ultimo
azzeramento da parte del guidatore.
Il chilometraggio parziale è visualizzato nella
zona B del display del quadro strumenti.
Azzeramento del chilometraggio
parziale
Quando è visualizzato il chilometraggio parziale,
premere questo pulsante per alcuni secondi.
Computer di bordo
Visualizza le informazioni relative al tragitto
corrente (autonomia, consumo carburante,
velocità media, ecc.).
Quadro strumenti a matrice
Visualizzazione dei dati sul
quadro strumenti
F Premere il pulsante, situato all'estremità del comando del tergicristallo , per
visualizzare in successione i vari menu.
- La scheda delle informazioni immediate con: • au tonomia,
•

c
onsumo immediato,
•

i
l contatore di tempo del sistema Stop & Start.
- Scheda del tragitto " 1" con:
• v elocità media,
•

c
onsumo medio,
•

l
a distanza percorsa.
-

L
a scheda del tragitto " 2" con:
•
v

elocità media,
•

c
onsumo medio,
•

l
a distanza percorsa.
1
Strumentazione di bordo

26

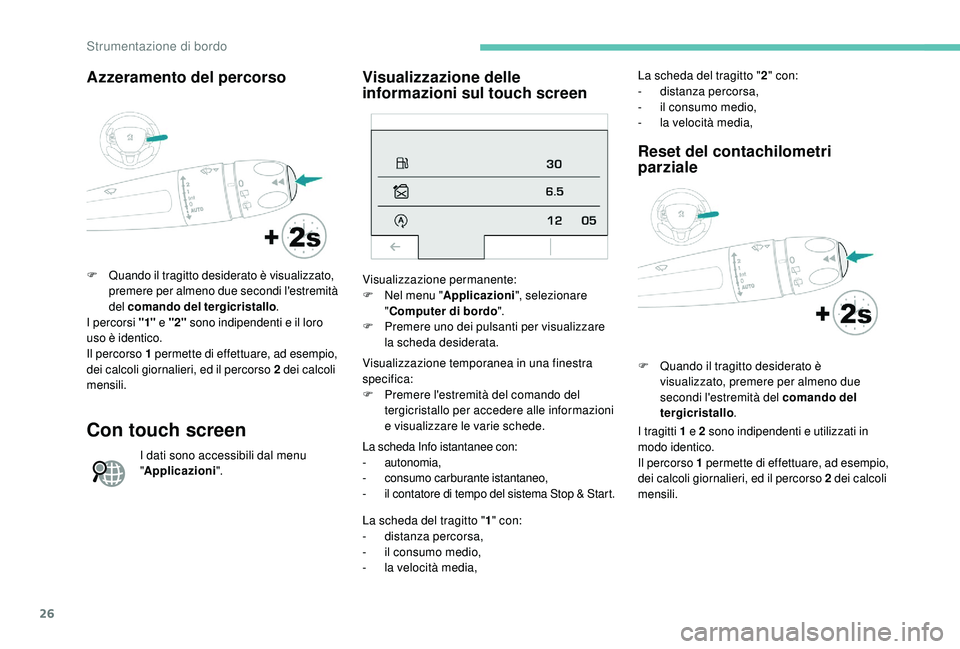

Azzeramento del percorso
F Quando il tragitto desiderato è visualizzato, premere per almeno due secondi l'estremità
del comando del tergicristallo .
I percorsi "1" e "2" sono indipendenti e il loro
uso è identico.
Il percorso 1 permette di effettuare, ad esempio,
dei calcoli giornalieri, ed il percorso 2 dei calcoli
mensili.
Con touch screen
I dati sono accessibili dal menu
" Applicazioni".
Visualizzazione delle
informazioni sul touch screen
Visualizzazione permanente:
F
N el menu " Applicazioni", selezionare
" Computer di bordo ".
F

P
remere uno dei pulsanti per visualizzare
la scheda desiderata.
Visualizzazione temporanea in una finestra
specifica:
F

P
remere l'estremità del comando del
tergicristallo per accedere alle informazioni
e visualizzare le varie schede.
La scheda Info istantanee con:
- autonomia,
-
c

onsumo carburante istantaneo,
-

i
l contatore di tempo del sistema Stop & Start.
La scheda del tragitto " 1" con:
- d istanza percorsa,
-

i
l consumo medio,
-

l
a velocità media, La scheda del tragitto "
2" con:
-
d
istanza percorsa,
-
i
l consumo medio,
-
l
a velocità media,
Reset del contachilometri
parziale
F Quando il tragitto desiderato è
visualizzato, premere per almeno due
secondi l'estremità del comando del
tergicristallo .
I tragitti 1 e 2 sono indipendenti e utilizzati in
modo identico.
Il percorso 1 permette di effettuare, ad esempio,
dei calcoli giornalieri, ed il percorso 2 dei calcoli
mensili.
Strumentazione di bordo

27

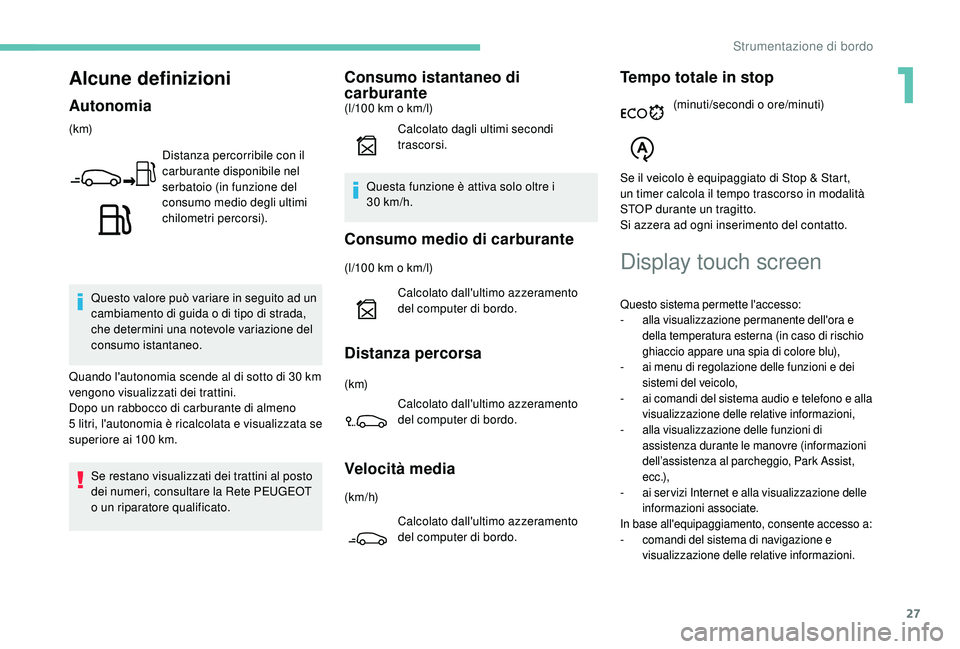

Alcune definizioni
Autonomia
(k m)Distanza percorribile con il
carburante disponibile nel
serbatoio (in funzione del
consumo medio degli ultimi
chilometri percorsi).
Questo valore può variare in seguito ad un
cambiamento di guida o di tipo di strada,
che determini una notevole variazione del
consumo istantaneo.
Quando l'autonomia scende al di sotto di 30 km
vengono visualizzati dei trattini.
Dopo un rabbocco di carburante di almeno
5
litri, l'autonomia è ricalcolata e visualizzata se
superiore ai 100 km.
Se restano visualizzati dei trattini al posto
dei numeri, consultare la Rete PEUGEOT
o un riparatore qualificato.
Consumo istantaneo di
carburante
(l/100 km o km/l)
Questa funzione è attiva solo oltre i
30


km/h.Calcolato dagli ultimi secondi
trascorsi.
Consumo medio di carburante
(l/100 km o km/l)
Calcolato dall'ultimo azzeramento
del computer di bordo.
Distanza percorsa
(k m)Calcolato dall'ultimo azzeramento
del computer di bordo.
Velocità media
(km/h)
Calcolato dall'ultimo azzeramento
del computer di bordo.
Tempo totale in stop
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato di Stop & Start,
un timer calcola il tempo trascorso in modalità
STOP durante un tragitto.
Si azzera ad ogni inserimento del contatto.
Display touch screen
Questo sistema permette l'accesso:
- alla visualizzazione permanente dell'ora e
della temperatura esterna (in caso di rischio
ghiaccio appare una spia di colore blu),
-

a
i menu di regolazione delle funzioni e dei
sistemi del veicolo,
-

a
i comandi del sistema audio e telefono e alla
visualizzazione delle relative informazioni,
-
alla

visualizzazione delle funzioni di
assistenza durante le manovre (informazioni
dell’assistenza al parcheggio, Park Assist,
e c c .),
-

a
i ser vizi Internet e alla visualizzazione delle
informazioni associate.
In base all'equipaggiamento, consente accesso a:
-

c
omandi del sistema di navigazione e
visualizzazione delle relative informazioni.
1
Strumentazione di bordo

28

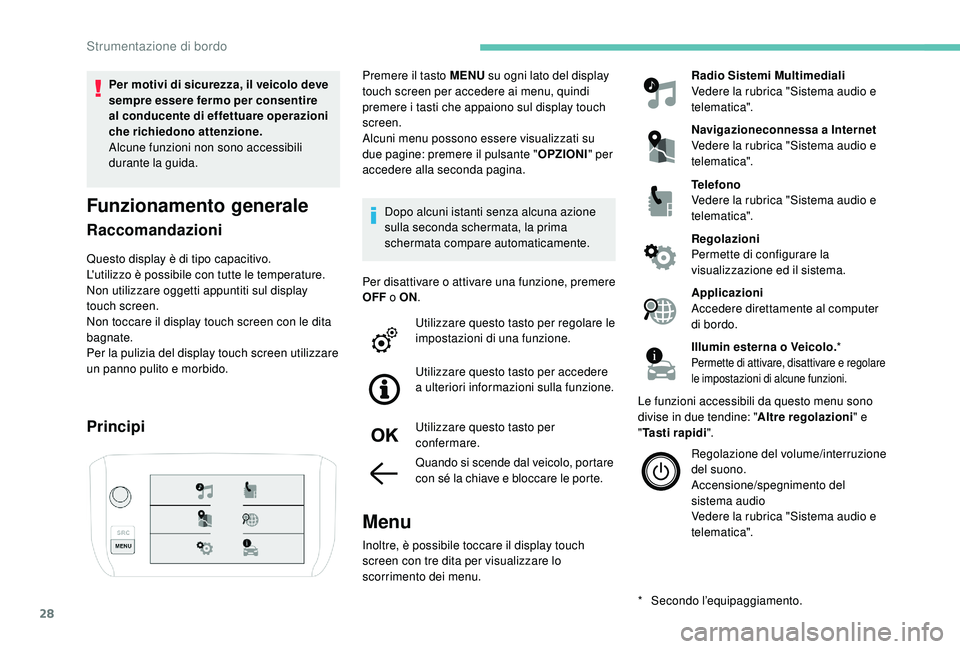

Per motivi di sicurezza, il veicolo deve
sempre essere fermo per consentire
al conducente di effettuare operazioni
che richiedono attenzione.
Alcune funzioni non sono accessibili
durante la guida.
Funzionamento generale
Raccomandazioni
Questo display è di tipo capacitivo.
L'utilizzo è possibile con tutte le temperature.
Non utilizzare oggetti appuntiti sul display
touch screen.
Non toccare il display touch screen con le dita
bagnate.
Per la pulizia del display touch screen utilizzare
un panno pulito e morbido.
Principi
Premere il tasto MENU su ogni lato del display
touch screen per accedere ai menu, quindi
premere i tasti che appaiono sul display touch
screen.
Alcuni menu possono essere visualizzati su
due pagine: premere il pulsante " OPZIONI" per
accedere alla seconda pagina.
Dopo alcuni istanti senza alcuna azione
sulla seconda schermata, la prima
schermata compare automaticamente.
Per disattivare o attivare una funzione, premere
OFF o ON .
Utilizzare questo tasto per regolare le
impostazioni di una funzione.
Utilizzare questo tasto per accedere
a ulteriori informazioni sulla funzione.
Utilizzare questo tasto per
confermare.
Quando si scende dal veicolo, portare
con sé la chiave e bloccare le porte.
Menu
Inoltre, è possibile toccare il display touch
screen con tre dita per visualizzare lo
scorrimento dei menu. Radio Sistemi Multimediali
Vedere la rubrica "Sistema audio e
telematica".
Navigazioneconnessa a Internet
Vedere la rubrica "Sistema audio e
telematica".
Telefono
Vedere la rubrica "Sistema audio e
telematica".
Regolazioni
Permette di configurare la
visualizzazione ed il sistema.
Applicazioni
Accedere direttamente al computer
di bordo.
Regolazione del volume/interruzione
del suono.
Accensione/spegnimento del
sistema audio
Vedere la rubrica "Sistema audio e
telematica". Illumin esterna o Veicolo.
*
Permette di attivare, disattivare e regolare
le impostazioni di alcune funzioni.
* Secondo l’equipaggiamento. Le funzioni accessibili da questo menu sono
divise in due tendine: "Altre regolazioni" e
" Tasti rapidi ".
Strumentazione di bordo
