PEUGEOT 2008 2018 Návod na použitie (in Slovakian)

149

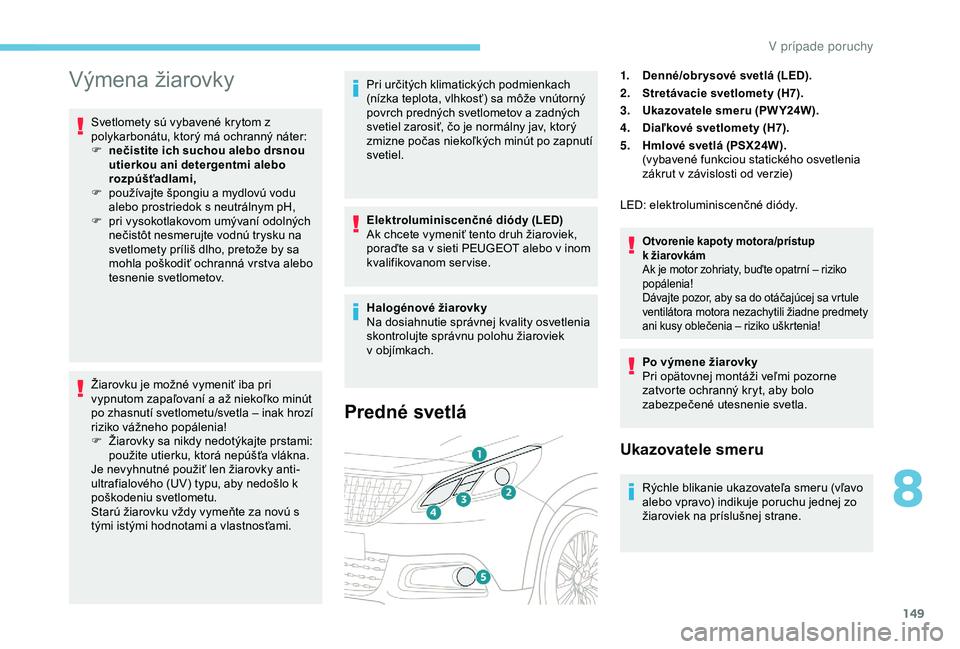

Výmena žiarovky
Svetlomety sú vybavené krytom z
polykarbonátu, ktorý má ochranný náter:
F
n
ečistite ich suchou alebo drsnou
utierkou ani detergentmi alebo
rozpúšťadlami,
F

p
oužívajte špongiu a mydlovú vodu
alebo prostriedok s neutrálnym pH,
F

p
ri vysokotlakovom umývaní odolných
nečistôt nesmerujte vodnú trysku na
svetlomety príliš dlho, pretože by sa
mohla poškodiť ochranná vrstva alebo
tesnenie svetlometov.
Žiarovku je možné vymeniť iba pri
vypnutom zapaľovaní a až niekoľko minút
po zhasnutí svetlometu/svetla – inak hrozí
riziko vážneho popálenia!
F

Ž
iarovky sa nikdy nedotýkajte prstami:
použite utierku, ktorá nepúšťa vlákna.
Je nevyhnutné použiť len žiarovky anti-
ultrafialového (UV) typu, aby nedošlo k
poškodeniu svetlometu.
Starú žiarovku vždy vymeňte za novú s
tými istými hodnotami a vlastnosťami. Pri určitých klimatických podmienkach
(nízka teplota, vlhkosť) sa môže vnútorný
povrch predných svetlometov a zadných
svetiel zarosiť, čo je normálny jav, ktorý
zmizne počas niekoľkých minút po zapnutí
svetiel.
Elektroluminiscenčné diódy (LED)
Ak chcete vymeniť tento druh žiaroviek,
poraďte sa v sieti PEUGEOT alebo v inom
kvalifikovanom ser vise.
Halogénové žiarovky
Na dosiahnutie správnej kvality osvetlenia
skontrolujte správnu polohu žiaroviek
v
objímkach.
Predné svetlá
1.Denné/obr ysové svetlá (LED).
2. Stretávacie svetlomety (H7).
3. Ukazovatele smeru (PW Y24W).
4. Diaľkové svetlomety (H7).
5. Hmlové svetlá (PSX24W).
(vybavené funkciou statického osvetlenia
zákrut v závislosti od verzie)
LED: elektroluminiscenčné diódy.
Otvorenie kapoty motora/prístup
k žiarovkám
Ak je motor zohriaty, buďte opatrní – riziko
popálenia!
Dávajte pozor, aby sa do otáčajúcej sa vrtule
ventilátora motora nezachytili žiadne predmety
ani kusy oblečenia – riziko uškrtenia!
Po výmene žiarovky
Pri opätovnej montáži veľmi pozorne
zatvorte ochranný kryt, aby bolo
zabezpečené utesnenie svetla.
Ukazovatele smeru
Rýchle blikanie ukazovateľa smeru (vľavo
alebo vpravo) indikuje poruchu jednej zo
žiaroviek na príslušnej strane.
8
V prípade poruchy

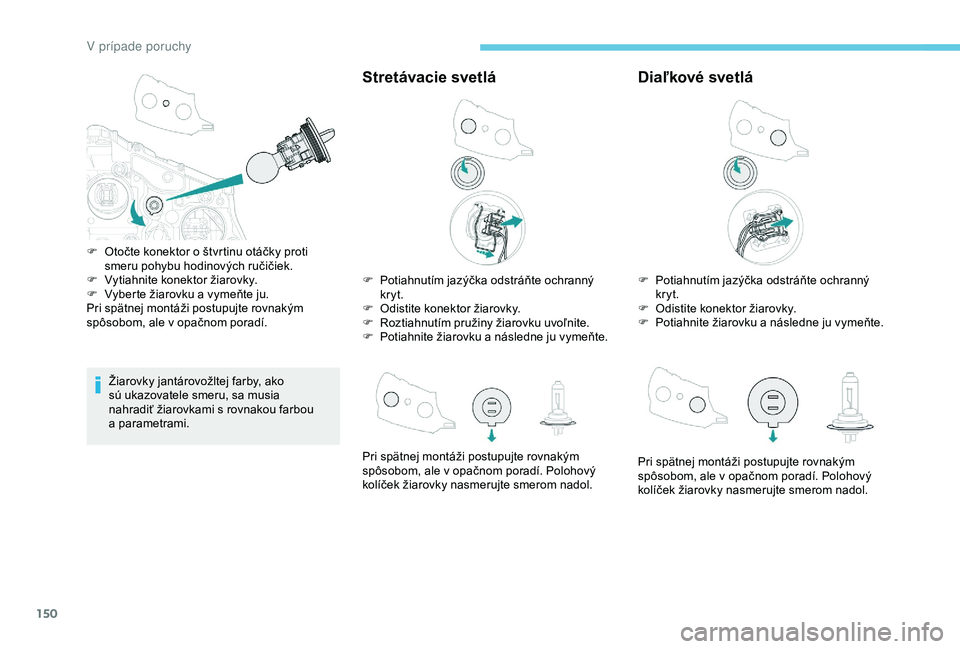

150
Žiarovky jantárovožltej farby, ako
sú ukazovatele smeru, sa musia
nahradiť žiarovkami s rovnakou farbou
a
par
ametrami.
Stretávacie svetlá
F Potiahnutím jazýčka odstráňte ochranný kryt.
F

O
distite konektor žiarovky.
F

R
oztiahnutím pružiny žiarovku uvoľnite.
F

P
otiahnite žiarovku a následne ju vymeňte.
F

O

točte konektor o štvrtinu otáčky proti
smeru pohybu hodinových ručičiek.
F
V
ytiahnite konektor žiarovky.
F
V
yberte žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí. Polohový
kolíček žiarovky nasmerujte smerom nadol.
Diaľkové svetlá
F Potiahnutím jazýčka odstráňte ochranný kryt.
F

O
distite konektor žiarovky.
F

P
otiahnite žiarovku a následne ju vymeňte.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí. Polohový
kolíček žiarovky nasmerujte smerom nadol.
V p

151

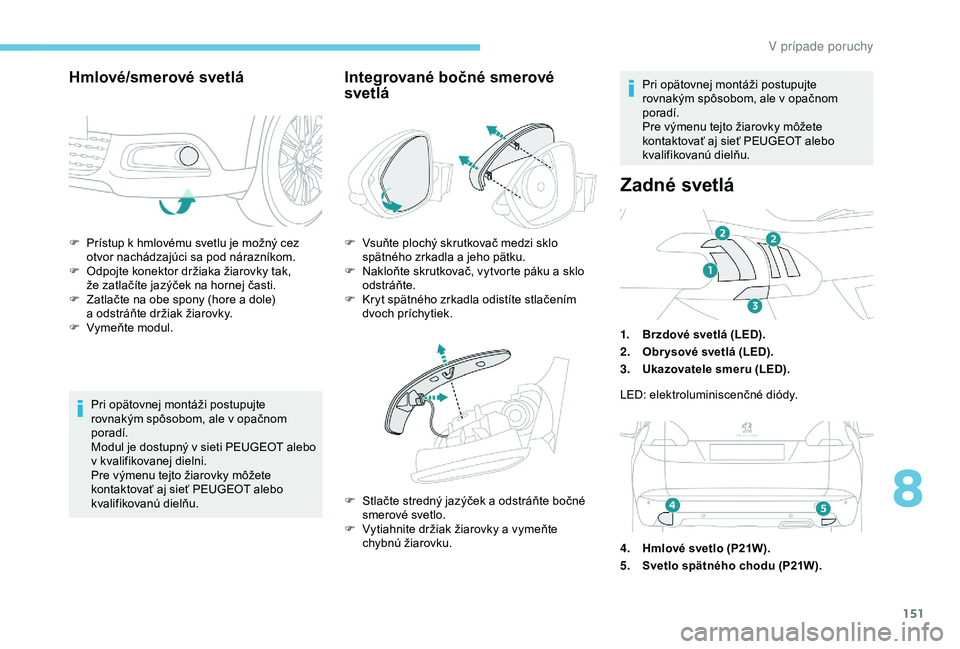

F Prístup k hmlovému svetlu je možný cez otvor nachádzajúci sa pod nárazníkom.
F

O
dpojte konektor držiaka žiarovky tak,
že
zatlačíte jazýček na hornej časti.
F

Z
atlačte na obe spony (hore a dole)
a
odstráňte držiak žiarovky.
F

Vy
meňte modul.
Pri opätovnej montáži postupujte
rovnakým spôsobom, ale v opačnom
poradí.
Modul je dostupný v sieti PEUGEOT alebo
v kvalifikovanej dielni.
Pre výmenu tejto žiarovky môžete
kontaktovať aj sieť PEUGEOT alebo
kvalifikovanú dielňu.
Integrované bočné smerové
svetlá
F Vsuňte plochý skrutkovač medzi sklo spätného zrkadla a jeho pätku.
F

N
akloňte skrutkovač, vytvorte páku a sklo
odstráňte.
F

K
ryt spätného zrkadla odistíte stlačením
dvoch príchytiek.
F

S
tlačte stredný jazýček a odstráňte bočné
smerové svetlo.
F

V
ytiahnite držiak žiarovky a vymeňte
chybnú žiarovku. Pri opätovnej montáži postupujte
rovnakým spôsobom, ale v opačnom
poradí.
Pre výmenu tejto žiarovky môžete
kontaktovať aj sieť PEUGEOT alebo
kvalifikovanú dielňu.
Zadné svetlá
1.
Brzdové svetlá (LED).
2. Obr ysové svetlá (LED).
3. Ukazovatele smeru (LED).
LED: elektroluminiscenčné diódy.
4. Hmlové svetlo (P21W).
5. Svetlo spätného chodu (P21W).
Hmlové/smerové svetlá
8
V prípade poruchy

152

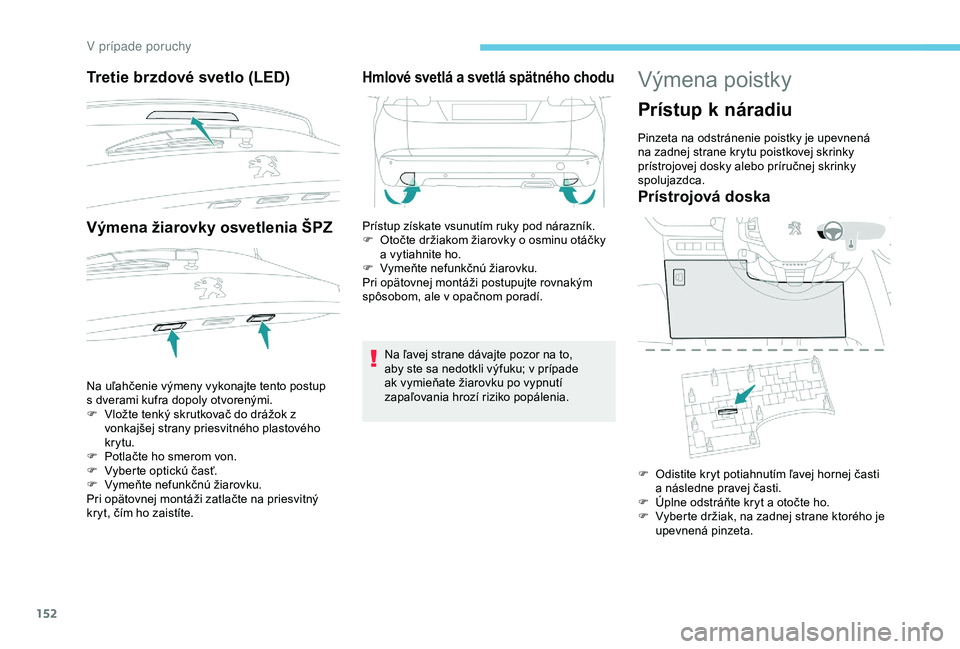

Tretie brzdové svetlo (LED)
Výmena žiarovky osvetlenia ŠPZ
Na uľahčenie výmeny vykonajte tento postup
s dverami kufra dopoly otvorenými.
F

V
ložte tenký skrutkovač do drážok z
vonkajšej strany priesvitného plastového
krytu.
F

P
otlačte ho smerom von.
F

V
yberte optickú časť.
F

V
ymeňte nefunkčnú žiarovku.
Pri opätovnej montáži zatlačte na priesvitný
kryt, čím ho zaistíte.
Hmlové svetlá a svetlá spätného chodu
Prístup získate vsunutím ruky pod nárazník.
F O točte držiakom žiarovky o osminu otáčky
a
vytiahnite ho.
F

V
ymeňte nefunkčnú žiarovku.
Pri opätovnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
Na ľavej strane dávajte pozor na to,
aby ste sa nedotkli výfuku; v prípade
ak vymieňate žiarovku po vypnutí
zapaľovania hrozí riziko popálenia.
Výmena poistky
Prístup k náradiu
Pinzeta na odstránenie poistky je upevnená
na zadnej strane krytu poistkovej skrinky
prístrojovej dosky alebo príručnej skrinky
spolujazdca.
Prístrojová doska
F Odistite kryt potiahnutím ľavej hornej časti a následne pravej časti.
F

Ú
plne odstráňte kryt a otočte ho.
F

V
yberte držiak, na zadnej strane ktorého je
upevnená pinzeta.
V p

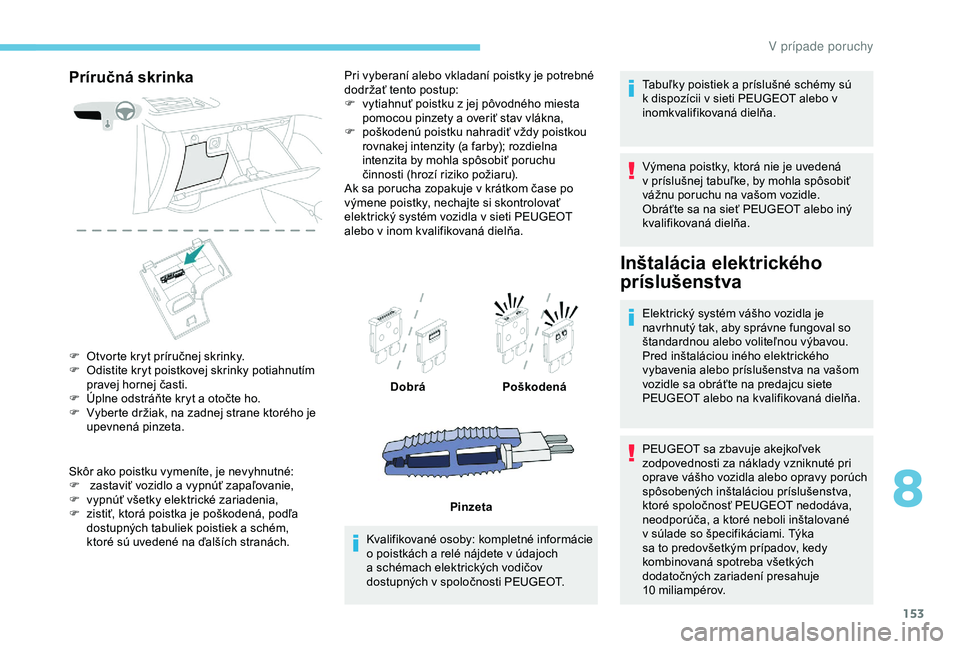

153
Príručná skrinka
F Otvorte kryt príručnej skrinky.
F O distite kryt poistkovej skrinky potiahnutím
pravej hornej časti.
F

Ú
plne odstráňte kryt a otočte ho.
F

V
yberte držiak, na zadnej strane ktorého je
upevnená pinzeta.
Skôr ako poistku vymeníte, je nevyhnutné:
F
zastaviť vozidlo a vypnúť zapaľovanie,
F

v
ypnúť všetky elektrické zariadenia,
F

z
istiť, ktorá poistka je poškodená, podľa
dostupných tabuliek poistiek a
schém,
ktoré
sú uvedené na ďalších stranách. Pri vyberaní alebo vkladaní poistky je potrebné
dodržať tento postup:
F

v
ytiahnuť poistku z jej pôvodného miesta
pomocou pinzety a overiť stav vlákna,
F
p
oškodenú poistku nahradiť vždy poistkou
rovnakej intenzity (a farby); rozdielna
intenzita by mohla spôsobiť poruchu
činnosti (hrozí riziko požiaru).
Ak sa porucha zopakuje v krátkom čase po
výmene poistky, nechajte si skontrolovať
elektrický systém vozidla v sieti PEUGEOT
alebo v inom kvalifikovaná dielňa.
Kvalifikované osoby: kompletné informácie
o poistkách a relé nájdete v údajoch
a schémach elektrických vodičov
dostupných v spoločnosti PEUGEOT. Tabuľky poistiek a príslušné schémy sú
k dispozícii v sieti PEUGEOT alebo v
inomkvalifikovaná dielňa.
Výmena poistky, ktorá nie je uvedená
v príslušnej tabuľke, by mohla spôsobiť
vážnu poruchu na vašom vozidle.
Obráťte sa na sieť PEUGEOT alebo iný
kvalifikovaná dielňa.
Inštalácia elektrického
príslušenstva
Elektrický systém vášho vozidla je
navrhnutý tak, aby správne fungoval so
štandardnou alebo voliteľnou výbavou.
Pred inštaláciou iného elektrického
vybavenia alebo príslušenstva na vašom
vozidle sa obráťte na predajcu siete
PEUGEOT alebo na kvalifikovaná dielňa.
Dobrá
Poškodená
Pinzeta PEUGEOT sa zbavuje akejkoľvek
zodpovednosti za náklady vzniknuté pri
oprave vášho vozidla alebo opravy porúch
spôsobených inštaláciou príslušenstva,
ktoré spoločnosť PEUGEOT nedodáva,
neodporúča, a ktoré neboli inštalované
v súlade so špecifikáciami. Týka
sa to predovšetkým prípadov, kedy
kombinovaná spotreba všetkých
dodatočných zariadení presahuje
10
mil

iampérov.
8
V p

154

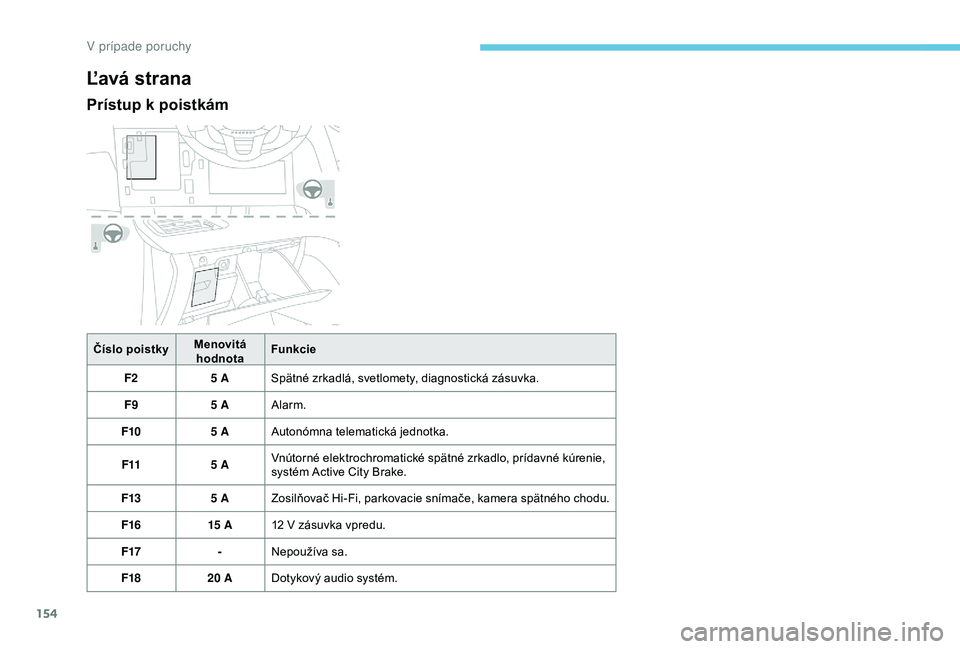

Ľavá strana
Prístup k poistkám
Číslo poistkyMenovitá
hodnota Funkcie
F2 5
ASpätné zrkadlá, svetlomety, diagnostická zásuvka.
F9 5
AAlarm.
F10 5
AAutonómna telematická jednotka.
F11 5
AVnútorné elektrochromatické spätné zrkadlo, prídavné kúrenie,
systém Active City Brake.
F13 5
AZosilňovač Hi-Fi, parkovacie snímače, kamera spätného chodu.
F16 15


A12 V zásuvka vpredu.
F17 -Nepoužíva sa.
F18 20
ADotykový audio systém.
V prípade poruchy

155

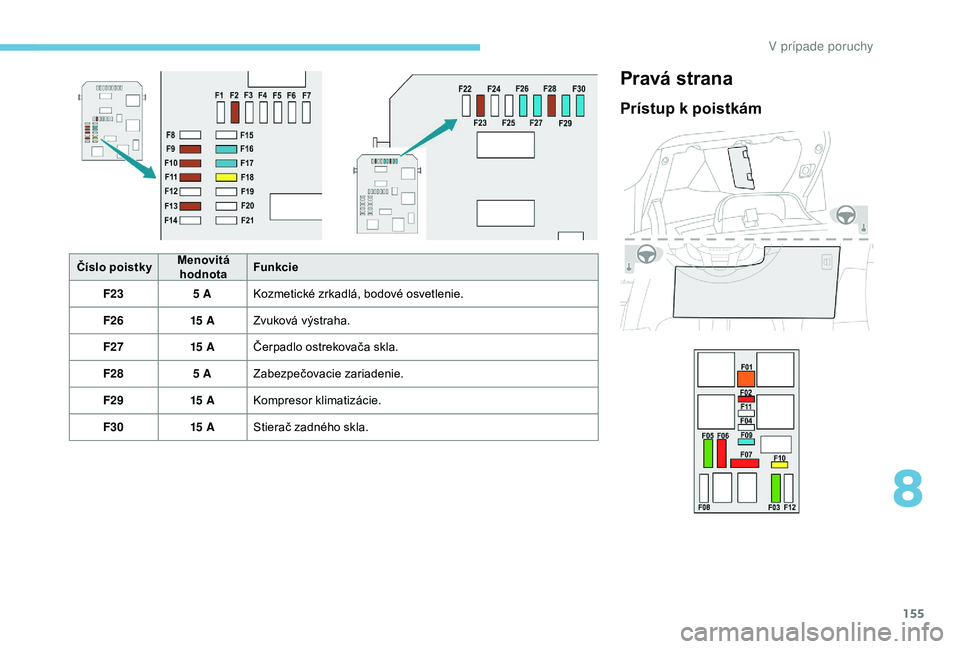

Číslo poistkyMenovitá
hodnota Funkcie
F23 5
AKozmetické zrkadlá, bodové osvetlenie.
F26 15


AZvuková výstraha.
F27 15


AČerpadlo ostrekovača skla.
F28 5
AZabezpečovacie zariadenie.
F29 15


AKompresor klimatizácie.
F30 15


AStierač zadného skla.
Pravá strana
Prístup k poistkám
8
V prípade poruchy

156

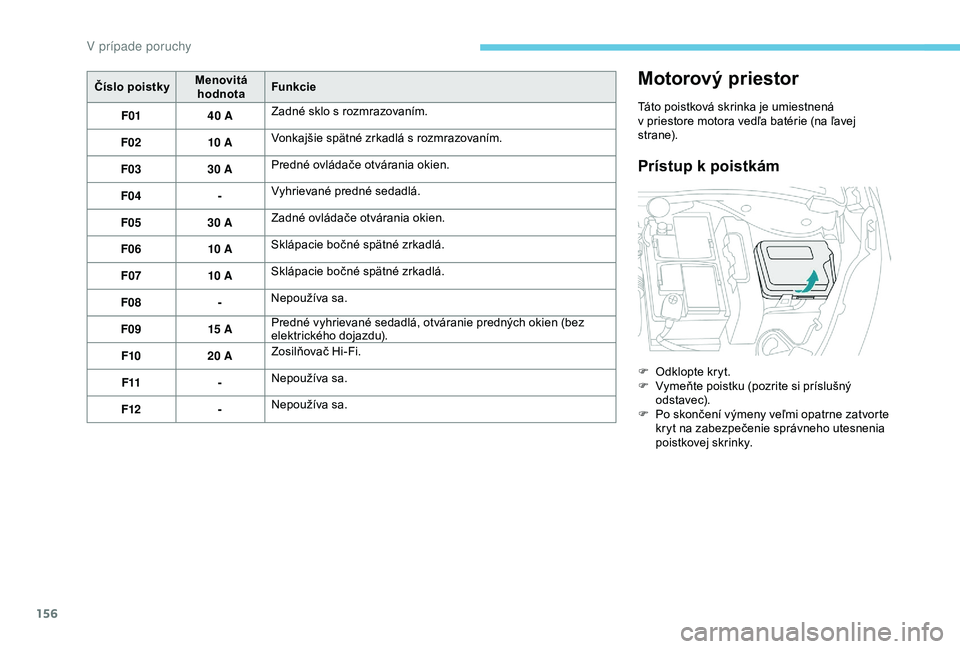

Číslo poistkyMenovitá
hodnota Funkcie
F01 40
AZadné sklo s rozmrazovaním.
F02 10


AVonkajšie spätné zrkadlá s rozmrazovaním.
F03 30
APredné ovládače otvárania okien.
F04 -Vyhrievané predné sedadlá.
F05 30
AZadné ovládače otvárania okien.
F06 10


ASklápacie bočné spätné zrkadlá.
F07 10


ASklápacie bočné spätné zrkadlá.
F08 -Nepoužíva sa.
F09 15


APredné vyhrievané sedadlá, otváranie predných okien (bez
elektrického dojazdu).
F10 20
AZosilňovač Hi-Fi.
F11 -Nepoužíva sa.
F12 -Nepoužíva sa.Motorový priestor
Táto poistková skrinka je umiestnená
v
priestore motora vedľa batérie (na ľavej
s t r a n e).
Prístup k poistkám
F Odklopte kryt.
F V ymeňte poistku (pozrite si príslušný
odst avec).
F

P
o skončení výmeny veľmi opatrne zatvorte
kryt na zabezpečenie správneho utesnenia
poistkovej skrinky.
V prípade poruchy

157

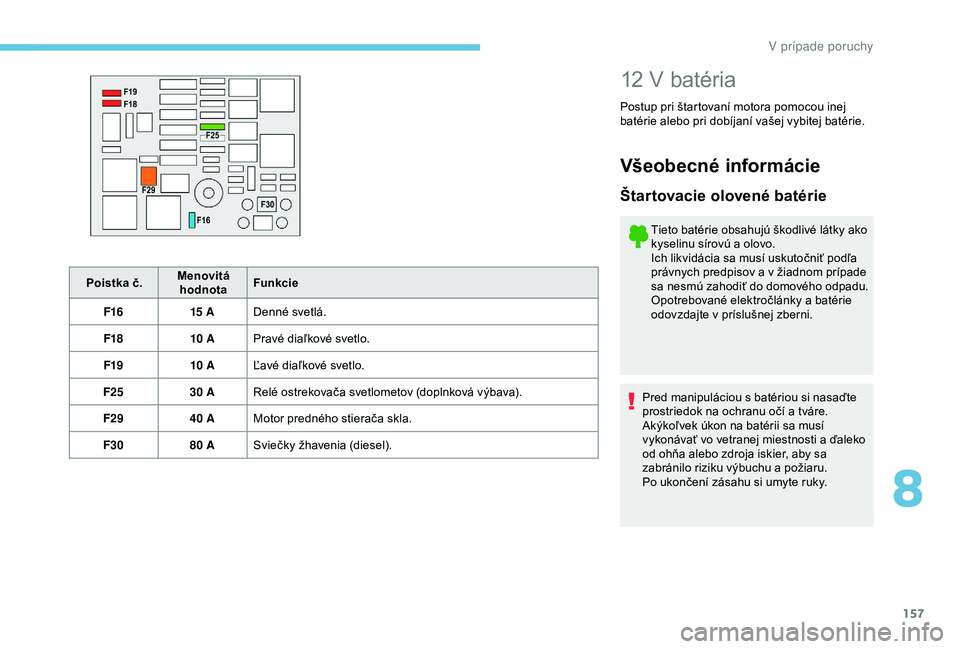

Poistka č.Menovitá
hodnota Funkcie
F16 15 ADenné svetlá.
F18 10 APravé diaľkové svetlo.
F19 10 AĽavé diaľkové svetlo.
F25 30 ARelé ostrekovača svetlometov (doplnková výbava).
F29 40 AMotor predného stierača skla.
F30 80 ASviečky žhavenia (diesel).
12 V batéria
Postup pri štartovaní motora pomocou inej
batérie alebo pri dobíjaní vašej vybitej batérie.
Všeobecné informácie
Štartovacie olovené batérie
Tieto batérie obsahujú škodlivé látky ako
kyselinu sírovú a olovo.
Ich likvidácia sa musí uskutočniť podľa
právnych predpisov a v žiadnom prípade
sa nesmú zahodiť do domového odpadu.
Opotrebované elektročlánky a batérie
odovzdajte v príslušnej zberni.
Pred manipuláciou s batériou si nasaďte
prostriedok na ochranu očí a tváre.
Akýkoľvek úkon na batérii sa musí
vykonávať vo vetranej miestnosti a ďaleko
od ohňa alebo zdroja iskier, aby sa
zabránilo riziku výbuchu a požiaru.
Po ukončení zásahu si umyte ruky.
8
V prípade poruchy

158

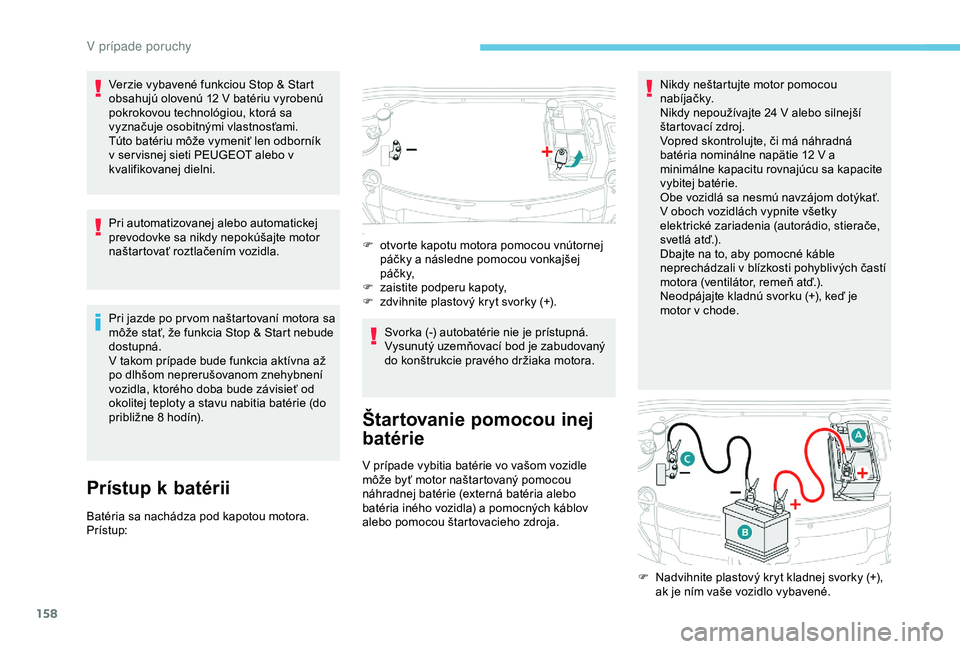

Verzie vybavené funkciou Stop & Start
obsahujú olovenú 12 V batériu vyrobenú
pokrokovou technológiou, ktorá sa
vyznačuje osobitnými vlastnosťami.
Túto batériu môže vymeniť len odborník
v ser visnej sieti PEUGEOT alebo v
kvalifikovanej dielni.
Pri automatizovanej alebo automatickej
prevodovke sa nikdy nepokúšajte motor
naštartovať roztlačením vozidla.
Pri jazde po pr vom naštartovaní motora sa
môže stať, že funkcia Stop & Start nebude
dostupná.
V takom prípade bude funkcia aktívna až
po dlhšom neprerušovanom znehybnení
vozidla, ktorého doba bude závisieť od
okolitej teploty a stavu nabitia batérie (do
približne 8 hodín).
Prístup k batérii
Batéria sa nachádza pod kapotou motora.
Prístup:F

o
tvorte kapotu motora pomocou vnútornej
páčky a následne pomocou vonkajšej
p á č k y,
F
z
aistite podperu kapoty,
F
z
dvihnite plastový kryt svorky (+).
Svorka (-) autobatérie nie je prístupná.
Vysunutý uzemňovací bod je zabudovaný
do konštrukcie pravého držiaka motora.
Štartovanie pomocou inej
batérie
V prípade vybitia batérie vo vašom vozidle
môže byť motor naštartovaný pomocou
náhradnej batérie (externá batéria alebo
batéria iného vozidla) a pomocných káblov
alebo pomocou štartovacieho zdroja. Nikdy neštartujte motor pomocou
nabíjačky.
Nikdy nepoužívajte 24 V alebo silnejší
štartovací zdroj.
Vopred skontrolujte, či má náhradná
batéria nominálne napätie 12 V a
minimálne kapacitu rovnajúcu sa kapacite
vybitej batérie.
Obe vozidlá sa nesmú navzájom dotýkať.
V oboch vozidlách vypnite všetky
elektrické zariadenia (autorádio, stierače,
svetlá atď.).
Dbajte na to, aby pomocné káble
neprechádzali v
blízkosti pohyblivých častí
motora (ventilátor, remeň atď.).
Neodpájajte kladnú svorku (+), keď je
motor v chode.
F
N
advihnite plastový kryt kladnej svorky (+),
ak je ním vaše vozidlo vybavené.
V p
