Peugeot 206 CC 2001.5 Instrukcja Obsługi (in Polish)

INFORMACJE PRAKTYCZNE
99
– Pociągnąć za występ Ado góry i wyciągnąć obudowę
zabezpieczającą.
– Odłączyć złącze.
– Wcisnąć dwie krawędzie zapięcia mocującego w celu wyciągnięcia. Wymienić uszkodzoną żarówkę.
– Podczas ponownego montażu, upewnić się co do popraw- nego usytuowania bolców pozycjonujących oraz poprawne-
go zablokowania zapięcia mocującego.
– Podłączyć złącze.
– Założyć z powrotem pokrywę zabezpieczającą. Uwagi
– Żarówki dotykać tylko przez suchą szmatkę.
– Aby wymienić żarówkę w prawym reflektorze, należy naj- pierw zdemontować przewód napełniania zbiornika spryski- wacza.
– Możliwe jest parowanie reflektorów od wewnątrz. Ustąpi ono po wyłączeniu świateł.

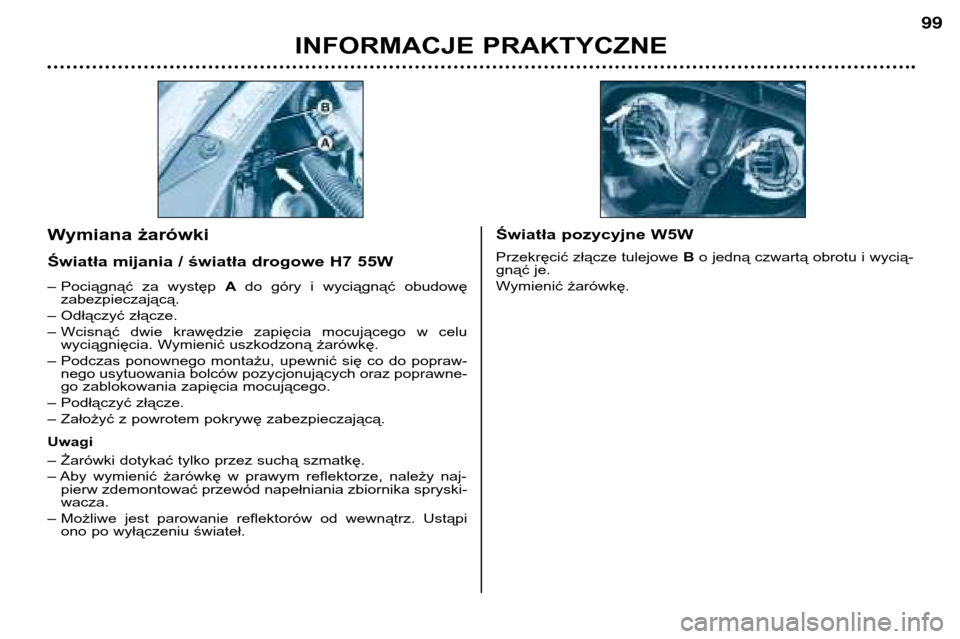

Wymiana żarówki
Światła mijania / światła drogowe H7 55WŚwiatła pozycyjne W5W
Przekręcić złącze tulejowe B o jedną czwartą obrotu i wycią-
gnąć je.
Wymienić żarówkę.

INFORMACJE PRAKTYCZNE
100

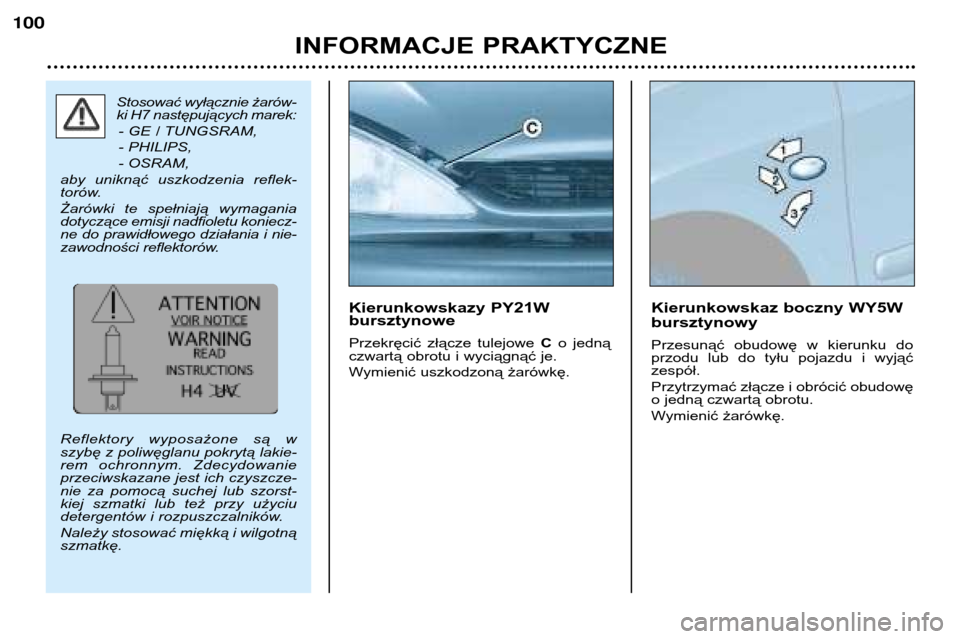

Kierunkowskazy PY21W bursztynowe
Przekręcić złącze tulejowe C o jedną
czwartą obrotu i wyciągnąć je.
Wymienić uszkodzoną żarówkę. Kierunkowskaz boczny WY5W bursztynowy
Przesunąć obudowę w kierunku do
przodu lub do tyłu pojazdu i wyjąćzespół.
Przytrzymać złącze i obrócić obudowę
o jedną czwartą obrotu.
Wymienić żarówkę.
Stosować wyłącznie żarów-
ki H7 następujących marek:
- GE / TUNGSRAM,
- PHILIPS,
- OSRAM,
aby uniknąć uszkodzenia reflek-
torów.
Żarówki te spełniają wymagania
dotyczące emisji nadfioletu koniecz-
ne do prawidłowego działania i nie-
zawodności reflektorów.
Reflektory wyposażone są w
szybę z poliwęglanu pokrytą lakie-
rem ochronnym. Zdecydowanie
przeciwskazane jest ich czyszcze-
nie za pomocą suchej lub szorst-
kiej szmatki lub też przy użyciu
detergentów i rozpuszczalników.
Należy stosować miękką i wilgotną szmatkę.

INFORMACJE PRAKTYCZNE
101

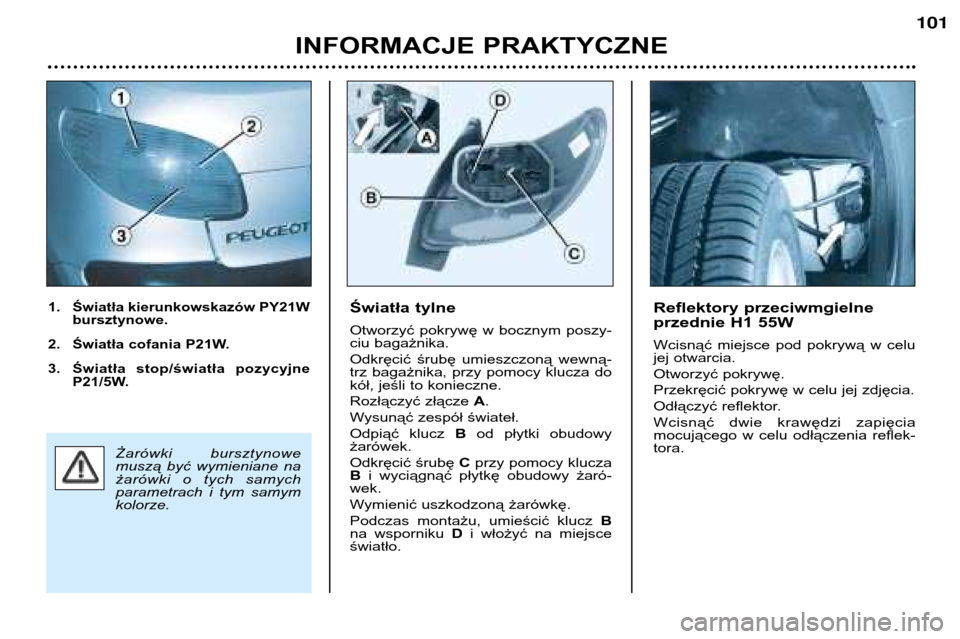

Światła tylne
Otworzyć pokrywę w bocznym poszy-
ciu bagażnika.
Odkręcić śrubę umieszczoną wewną-
trz bagażnika, przy pomocy klucza do
kół, jeśli to konieczne.
Rozłączyć złącze A.
Wysunąć zespół świateł.
Odpiąć klucz Bod płytki obudowy
żarówek.
Odkręcić śrubę C przy pomocy klucza
B i wyciągnąć płytkę obudowy żaró-
wek.
Wymienić uszkodzoną żarówkę.
Podczas montażu, umieścić klucz B
na wsporniku D i włożyć na miejsce
światło.1. Światła kierunkowskazów PY21W bursztynowe.
2. Światła cofania P21W.
3. Światła stop/światła pozycyjne P21/5W.Reflektory przeciwmgielne
przednie H1 55W
Wcisnąć miejsce pod pokrywą w celu
jej otwarcia.
Otworzyć pokrywę.
Przekręcić pokrywę w celu jej zdjęcia.
Odłączyć reflektor.
Wcisnąć dwie krawędzi zapięcia
mocującego w celu odłączenia reflek-tora.
Żarówki bursztynowe
muszą być wymieniane na
żarówki o tych samych
parametrach i tym samymkolorze.

INFORMACJE PRAKTYCZNE
101
Światła tylne
Otworzyć pokrywę w bocznym poszy-
ciu bagażnika.
Odkręcić śrubę umieszczoną wewną-
trz bagażnika, przy pomocy klucza do
kół, jeśli to konieczne.
Rozłączyć złącze A.
Wysunąć zespół świateł.
Odpiąć klucz Bod płytki obudowy
żarówek.
Odkręcić śrubę C przy pomocy klucza
B i wyciągnąć płytkę obudowy żaró-
wek.
Wymienić uszkodzoną żarówkę.
Podczas montażu, umieścić klucz B
na wsporniku D i włożyć na miejsce
światło.1. Światła kierunkowskazów PY21W bursztynowe.
2. Światła cofania P21W.
3. Światła stop/światła pozycyjne P21/5W.Reflektory przeciwmgielne
przednie H1 55W
Wcisnąć miejsce pod pokrywą w celu
jej otwarcia.
Otworzyć pokrywę.
Przekręcić pokrywę w celu jej zdjęcia.
Odłączyć reflektor.
Wcisnąć dwie krawędzi zapięcia
mocującego w celu odłączenia reflek-tora.
Żarówki bursztynowe
muszą być wymieniane na
żarówki o tych samych
parametrach i tym samymkolorze.

INFORMACJE PRAKTYCZNE
102

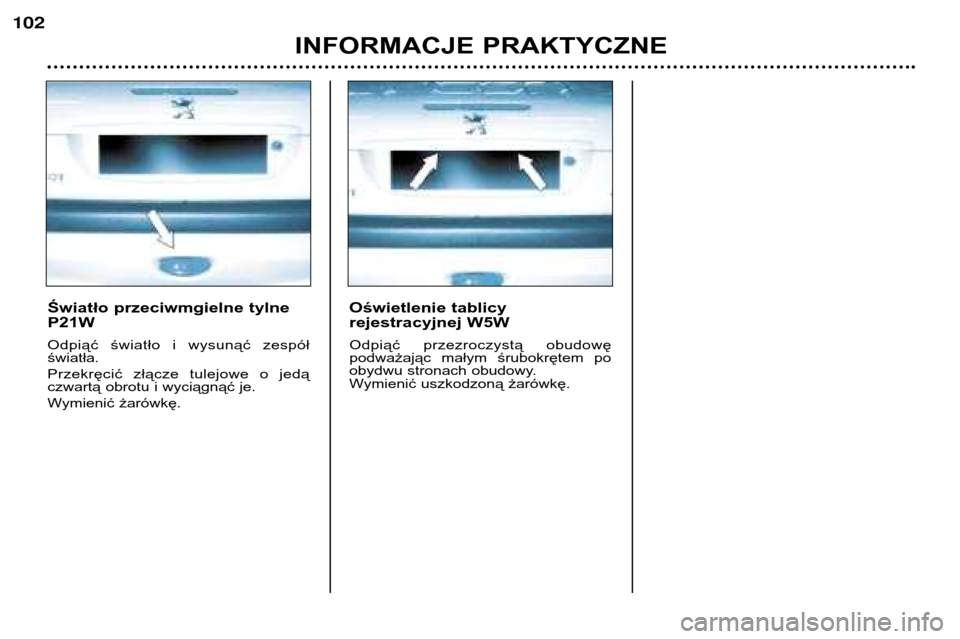

Światło przeciwmgielne tylne P21W
Odpiąć światło i wysunąć zespół światła.
Przekręcić złącze tulejowe o jedą
czwartą obrotu i wyciągnąć je.
Wymienić żarówkę.Oświetlenie tablicy
rejestracyjnej W5W
Odpiąć przezroczystą obudowę
podważając małym śrubokrętem po
obydwu stronach obudowy.
Wymienić uszkodzoną żarówkę.

INFORMACJE PRAKTYCZNE
103

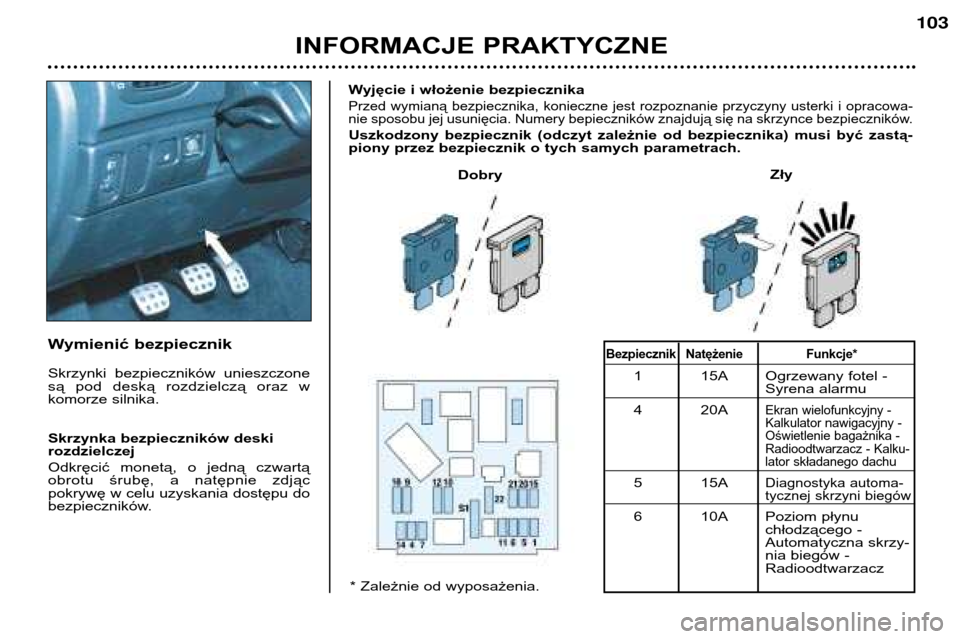

Wymienić bezpiecznik
Skrzynki bezpieczników unieszczone
są pod deską rozdzielczą oraz w
komorze silnika.
Skrzynka bezpieczników deski rozdzielczej
Odkręcić monetą, o jedną czwartą
obrotu śrubę, a natępnie zdjąc
pokrywę w celu uzyskania dostępu do
bezpieczników.Wyjęcie i włożenie bezpiecznika
Przed wymianą bezpiecznika, konieczne jest rozpoznanie przyczyny usterki i opracowa-
nie sposobu jej usunięcia. Numery bepieczników znajdują się na skrzynce bezpieczników.
Uszkodzony bezpiecznik (odczyt zależnie od bezpiecznika) musi być zastą-
piony przez bezpiecznik o tych samych parametrach.
Dobry
Zły
* Zależnie od wyposażenia.
Bezpiecznik Natężenie Funkcje*
1 15A Ogrzewany fotel -
Syrena alarmu
4 20A
Ekran wielofunkcyjny -
Kalkulator nawigacyjny -
Oświetlenie bagażnika -
Radioodtwarzacz - Kalku-
lator składanego dachu
5 15ADiagnostyka automa-
tycznej skrzyni biegów
6 10A Poziom płynu chłodzącego -
Automatyczna skrzy-
nia biegów - Radioodtwarzacz

INFORMACJE PRAKTYCZNE
103
Wymienić bezpiecznik
Skrzynki bezpieczników unieszczone
są pod deską rozdzielczą oraz w
komorze silnika.
Skrzynka bezpieczników deski rozdzielczej
Odkręcić monetą, o jedną czwartą
obrotu śrubę, a natępnie zdjąc
pokrywę w celu uzyskania dostępu do
bezpieczników.Wyjęcie i włożenie bezpiecznika
Przed wymianą bezpiecznika, konieczne jest rozpoznanie przyczyny usterki i opracowa-
nie sposobu jej usunięcia. Numery bepieczników znajdują się na skrzynce bezpieczników.
Uszkodzony bezpiecznik (odczyt zależnie od bezpiecznika) musi być zastą-
piony przez bezpiecznik o tych samych parametrach.
Dobry
Zły
* Zależnie od wyposażenia.
Bezpiecznik Natężenie Funkcje*
1 15A Ogrzewany fotel -
Syrena alarmu
4 20A
Ekran wielofunkcyjny -
Kalkulator nawigacyjny -
Oświetlenie bagażnika -
Radioodtwarzacz - Kalku-
lator składanego dachu
5 15ADiagnostyka automa-
tycznej skrzyni biegów
6 10A Poziom płynu chłodzącego -
Automatyczna skrzy-
nia biegów - Radioodtwarzacz

INFORMACJE PRAKTYCZNE
104

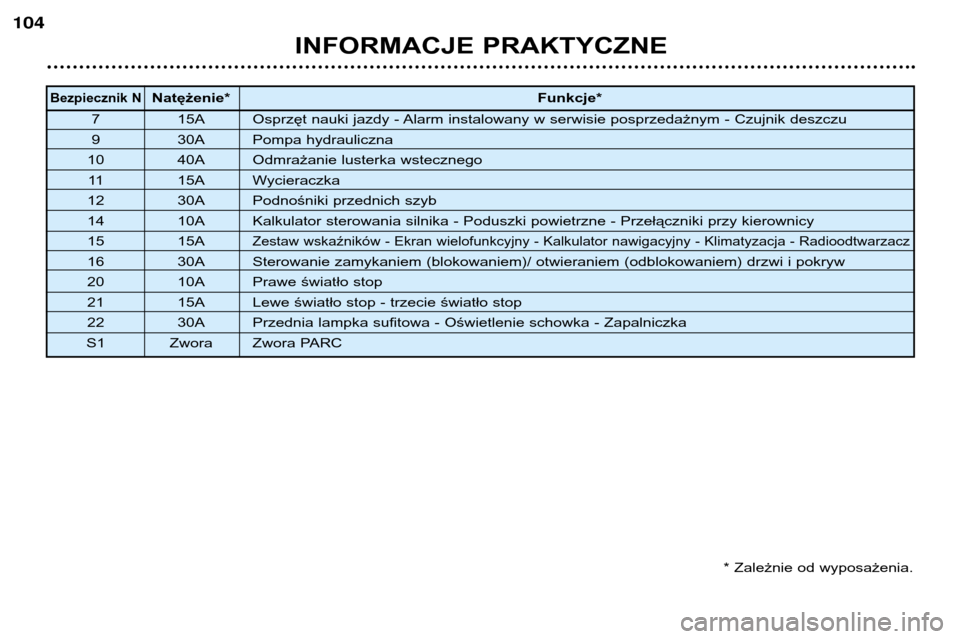

Bezpiecznik NNatężenie*Funkcje*
7 15A Osprzęt nauki jazdy - Alarm instalowany w serwisie posprzedażnym - Czujnik deszczu
9 30A Pompa hydrauliczna
10 40A Odmrażanie lusterka wstecznego 11 15A Wycieraczka
12 30A Podnośniki przednich szyb
14 10A Kalkulator sterowania silnika - Poduszki powietrzne - Przełączniki przy kierownicy
15 15A
Zestaw wskaźników - Ekran wielofunkcyjny - Kalkulator nawigacyjny - Klimatyzacja - Radioodtwarzacz
16 30A Sterowanie zamykaniem (blokowaniem)/ otwieraniem (odblokowaniem) drzwi i pokryw
20 10A Prawe światło stop
21 15A Lewe światło stop - trzecie światło stop
22 30A Przednia lampka sufitowa - Oświetlenie schowka - Zapalniczka
S1 Zwora Zwora PARC
* Zależnie od wyposażenia.

INFORMACJE PRAKTYCZNE
105

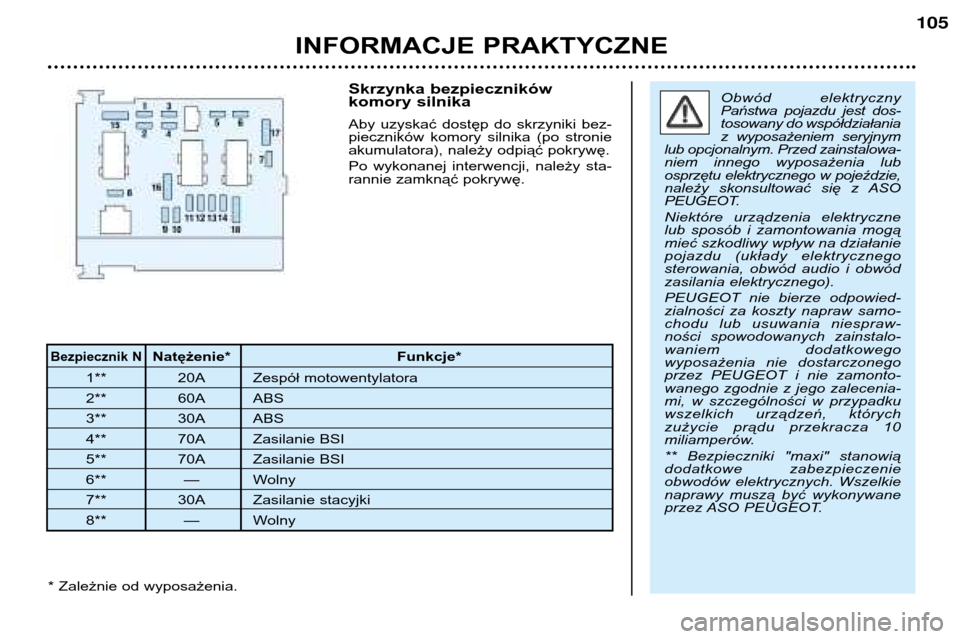

Bezpiecznik NNatężenie* Funkcje*
1** 20A Zespół motowentylatora
2** 60A ABS
3** 30A ABS
4** 70A Zasilanie BSI
5** 70A Zasilanie BSI
6** — Wolny
7** 30A Zasilanie stacyjki
8** — Wolny Skrzynka bezpieczników
komory silnika
Aby uzyskać dostęp do skrzyniki bez-
pieczników komory silnika (po stronie
akumulatora), należy odpiąć pokrywę.
Po wykonanej interwencji, należy sta-
rannie zamknąć pokrywę.
Obwód elektryczny
Państwa pojazdu jest dos-
tosowany do współdziałania
z wyposażeniem seryjnym
lub opcjonalnym. Przed zainstalowa-
niem innego wyposażenia lub
osprzętu elektrycznego w pojeździe,
należy skonsultować się z ASO
PEUGEOT.
Niektóre urządzenia elektryczne
lub sposób i zamontowania mogąmieć szkodliwy wpływ na działanie
pojazdu (układy elektrycznego
sterowania, obwód audio i obwód
zasilania elektrycznego).
PEUGEOT nie bierze odpowied-
zialności za koszty napraw samo-
chodu lub usuwania niespraw-
ności spowodowanych zainstalo-
waniem dodatkowego
wyposażenia nie dostarczonego
przez PEUGEOT i nie zamonto-
wanego zgodnie z jego zalecenia-
mi, w szczególności w przypadku
wszelkich urządzeń, których
zużycie prądu przekracza 10
miliamperów.
** Bezpieczniki "maxi" stanowią
dodatkowe zabezpieczenie
obwodów elektrycznych. Wszelkie
naprawy muszą być wykonywane
przez ASO PEUGEOT.
* Zależnie od wyposażenia.

INFORMACJE PRAKTYCZNE
106
* Zależnie od wyposażenia.

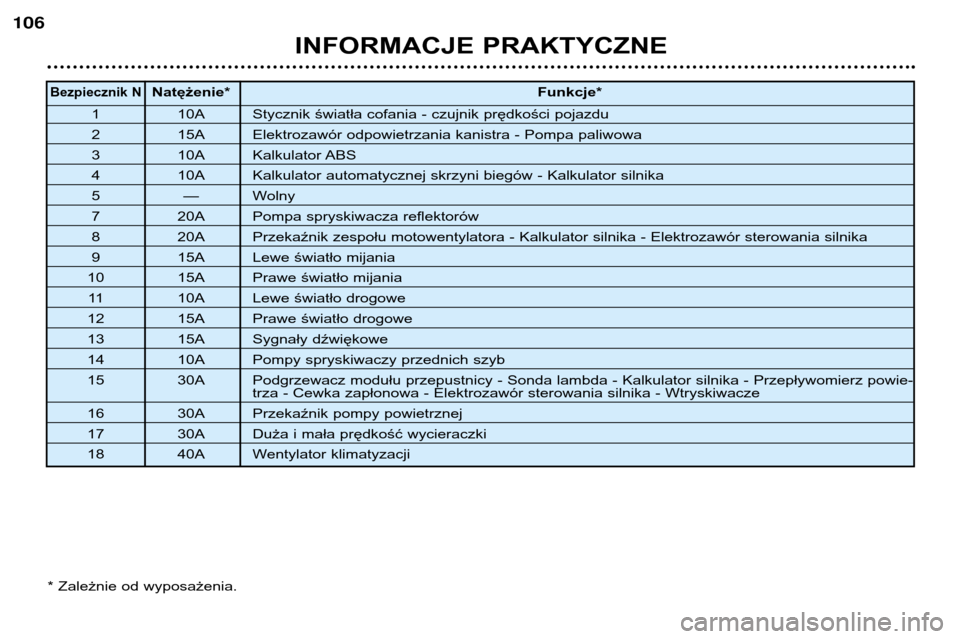

Bezpiecznik NNatężenie*Funkcje*
1 10A Stycznik światła cofania - czujnik prędkości pojazdu
2 15A Elektrozawór odpowietrzania kanistra - Pompa paliwowa
3 10A Kalkulator ABS
4 10A Kalkulator automatycznej skrzyni biegów - Kalkulator silnika
5 — Wolny
7 20A Pompa spryskiwacza reflektorów
8 20A Przekaźnik zespołu motowentylatora - Kalkulator silnika - Elektrozawór sterowania silnika
9 15A Lewe światło mijania
10 15A Prawe światło mijania
11 10A Lewe światło drogowe
12 15A Prawe światło drogowe
13 15A Sygnały dźwiękowe
14 10A Pompy spryskiwaczy przednich szyb
15 30A Podgrzewacz modułu przepustnicy - Sonda lambda - Kalkulator silnika - Przepływomierz powie-
trza - Cewka zapłonowa - Elektrozawór sterowania silnika - Wtryskiwacze
16 30A Przekaźnik pompy powietrznej
17 30A Duża i mała prędkość wycieraczki
18 40A Wentylator klimatyzacji
