INFORMAZIONI PRATICHE
101
Luci posteriori Aprire lo sportello della guarnizione laterale del bagagliaio. Svitare la vite ad aletta che si trova allÕinterno del bagagliaio usando, senecessario, la manovella smontaruota. Scollegare il connettore A.
Liberare il blocco ottico.Staccare la chiave Bdalla piastrina
del portalampada.Svitare il dado Ccon la chiave Be
togliere la piastrina del portalampada.Sostituire la lampadina difettosa.Al momento del rimontaggio, riporre la chiave Bsul supporto De rimettere il
blocco ottico.
1. Luci di direzione PY21W ambra.
2. Luci di retromarcia P21W.
3. Luci di stop/luci di posizione
P21/5W.Proiettori antinebbia anteriori H1 55W Fare pressione sullo sportello dÕacces- so per sganciarlo. Aprire lo sportello.Girare il coperchio per rimuoverlo.Scollegare la lampadina.Premere sulle due estremitˆ del gancio di fissaggio per liberare la lampadina.
Le lampadine "ambra" devono essere sostituitecon lampadine che abbia-no le stesse caratteristichee lo stesso colore.

INFORMAZIONI PRATICHE
102

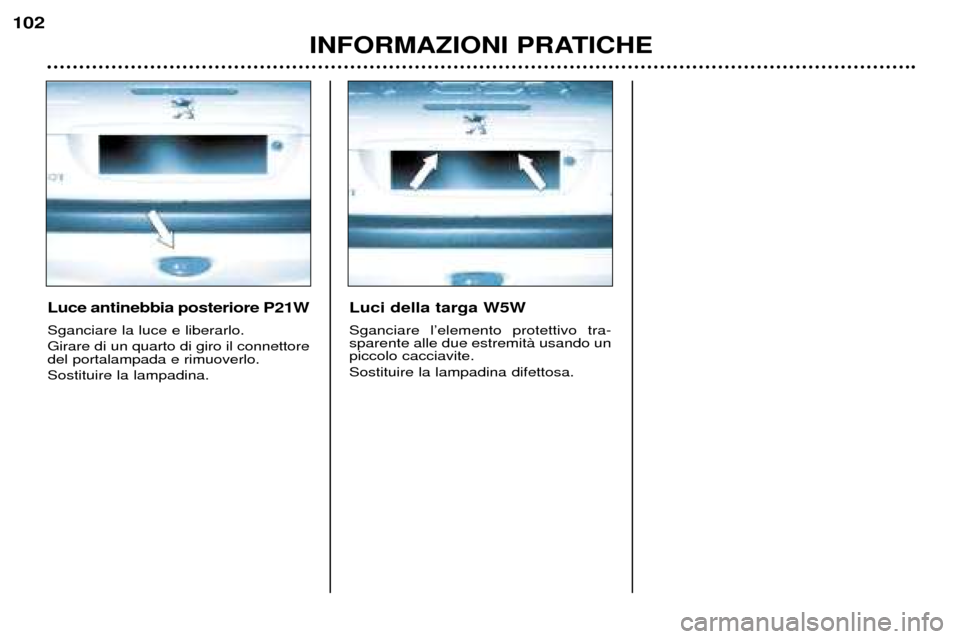

Luce antinebbia posteriore P21W Sganciare la luce e liberarlo. Girare di un quarto di giro il connettore del portalampada e rimuoverlo. Sostituire la lampadina.Luci della targa W5W Sganciare lÕelemento protettivo tra- sparente alle due estremitˆ usando unpiccolo cacciavite. Sostituire la lampadina difettosa.

INFORMAZIONI PRATICHE
103

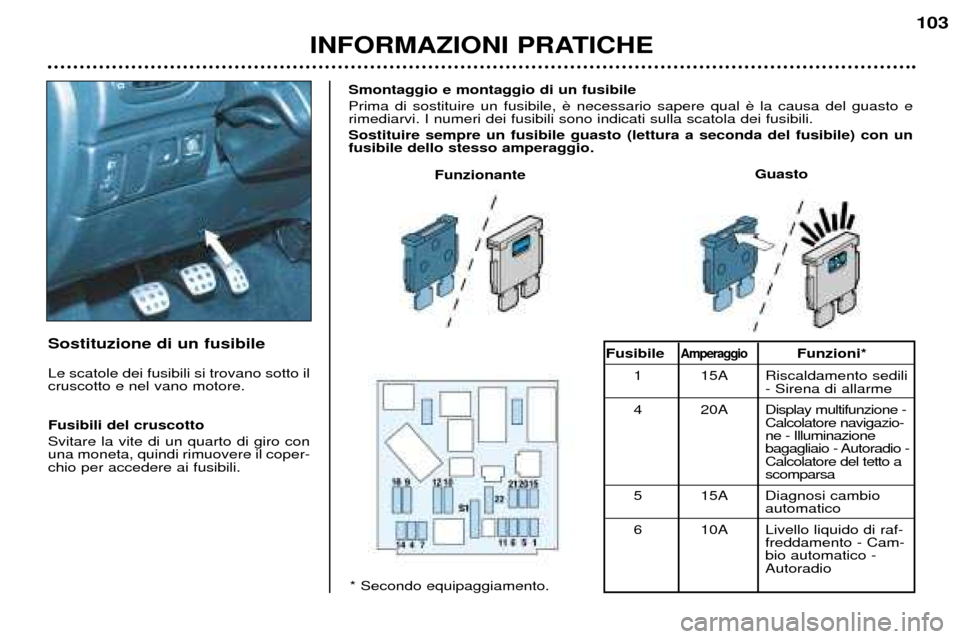

Sostituzione di un fusibile Le scatole dei fusibili si trovano sotto il cruscotto e nel vano motore. Fusibili del cruscotto Svitare la vite di un quarto di giro con una moneta, quindi rimuovere il coper-chio per accedere ai fusibili.Smontaggio e montaggio di un fusibile Prima di sostituire un fusibile, rimediarvi. I numeri dei fusibili sono indicati sulla scatola dei fusibili. Sostituire sempre un fusibile guasto (lettura a seconda del fusibile) con un fusibile dello stesso amperaggio.
Funzionante
Guasto
* Secondo equipaggiamento.Fusibile
AmperaggioFunzioni*
1 15A Riscaldamento sedili - Sirena di allarme
4 20A Display multifunzione - Calcolatore navigazio- ne - Illuminazione
bagagliaio - Autoradio -Calcolatore del tetto ascomparsa
5 15A Diagnosi cambio automatico
6 10A Livello liquido di raf- freddamento - Cam-bio automatico -Autoradio

INFORMAZIONI PRATICHE
103
Sostituzione di un fusibile Le scatole dei fusibili si trovano sotto il cruscotto e nel vano motore. Fusibili del cruscotto Svitare la vite di un quarto di giro con una moneta, quindi rimuovere il coper-chio per accedere ai fusibili.Smontaggio e montaggio di un fusibile Prima di sostituire un fusibile, rimediarvi. I numeri dei fusibili sono indicati sulla scatola dei fusibili. Sostituire sempre un fusibile guasto (lettura a seconda del fusibile) con un fusibile dello stesso amperaggio.
Funzionante
Guasto
* Secondo equipaggiamento.Fusibile
AmperaggioFunzioni*
1 15A Riscaldamento sedili - Sirena di allarme
4 20A Display multifunzione - Calcolatore navigazio- ne - Illuminazione
bagagliaio - Autoradio -Calcolatore del tetto ascomparsa
5 15A Diagnosi cambio automatico
6 10A Livello liquido di raf- freddamento - Cam-bio automatico -Autoradio

INFORMAZIONI PRATICHE
104

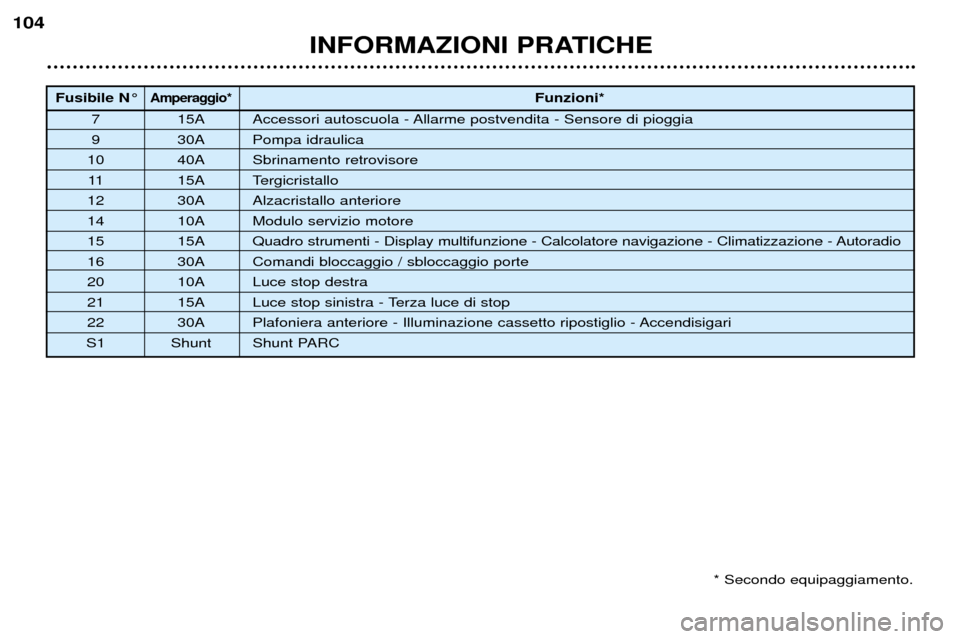

Fusibile N¡Amperaggio*Funzioni*
7 15A Accessori autoscuola - Allarme postvendita - Sensore di pioggia
9 30A Pompa idraulica
10 40A Sbrinamento retrovisore 11 15A Tergicristallo
12 30A Alzacristallo anteriore
14 10A Modulo servizio motore
15 15A Quadro strumenti - Display multifunzione - Calcolatore navigazione - Climatizzazione - Autoradio
16 30A Comandi bloccaggio / sbloccaggio porte
20 10A Luce stop destra
21 15A Luce stop sinistra - Terza luce di stop
22 30A Plafoniera anteriore - Illuminazione cassetto ripostiglio - Accendisigari
S1 Shunt Shunt PARC
* Secondo equipaggiamento.

INFORMAZIONI PRATICHE
105
Fusibile N¡Amperaggio*Funzioni*
1** 20A Gruppo elettroventola
2** 60A ABS
3** 30A ABS
4** 70A Alimentazione modulo unitˆ centrale
5** 70A Alimentazione modulo unitˆ centrale
6** Ñ Libero
7** 30A Alimentazione contatto antifurto

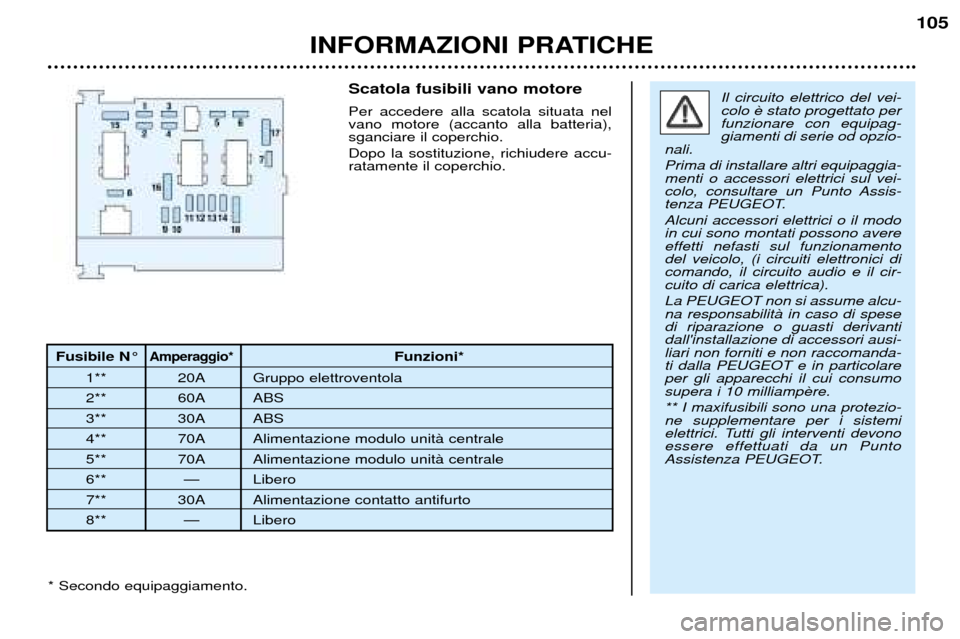

8** Ñ Libero Scatola fusibili vano motore Per accedere alla scatola situata nel vano motore (accanto alla batteria),sganciare il coperchio. Dopo la sostituzione, richiudere accu- ratamente il coperchio.
Il circuito elettrico del vei- colo funzionare con equipag-giamenti di serie od opzio-
nali. Prima di installare altri equipaggia- menti o accessori elettrici sul vei-
colo, consultare un Punto Assis-
tenza PEUGEOT. Alcuni accessori elettrici o il modo in cui sono montati possono avereeffetti nefasti sul funzionamentodel veicolo, (i circuiti elettronici dicomando, il circuito audio e il cir-cuito di carica elettrica). La PEUGEOT non si assume alcu- na responsabilitˆ in caso di spesedi riparazione o guasti derivantidall'installazione di accessori ausi-liari non forniti e non raccomanda-ti dalla PEUGEOT e in particolareper gli apparecchi il cui consumosupera i 10 milliamp ** I maxifusibili sono una protezio- ne supplementare per i sistemi
elettrici. Tutti gli interventi devonoessere effettuati da un Punto
Assistenza PEUGEOT.
* Secondo equipaggiamento.

INFORMAZIONI PRATICHE
106
* Secondo equipaggiamento.

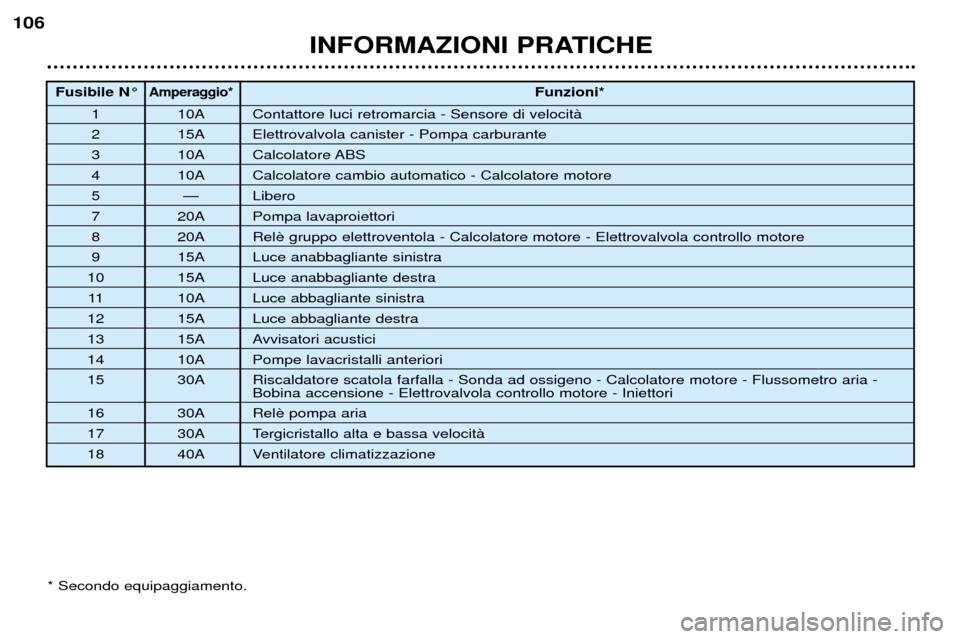

Fusibile N¡Amperaggio*Funzioni*
1 10A Contattore luci retromarcia - Sensore di velocitˆ
2 15A Elettrovalvola canister - Pompa carburante
3 10A Calcolatore ABS
4 10A Calcolatore cambio automatico - Calcolatore motore
5 Ñ Libero
7 20A Pompa lavaproiettori
8 20A Rel
9 15A Luce anabbagliante sinistra
10 15A Luce anabbagliante destra
11 10A Luce abbagliante sinistra
12 15A Luce abbagliante destra
13 15A Avvisatori acustici
14 10A Pompe lavacristalli anteriori
15 30A Riscaldatore scatola farfalla - Sonda ad ossigeno - Calcolatore motore - Flussometro aria -
Bobina accensione - Elettrovalvola controllo motore - Iniettori
16 30A Rel
17 30A Tergicristallo alta e bassa velocitˆ
18 40A Ventilatore climatizzazione

INFORMAZIONI PRATICHE
107
BATTERIA Per caricare la batteria con un caricabatteria:
Ð scollegare la batteria iniziando dal morsetto (Ð)
Ð rispettare le istruzioni dÕuso fornite dal fabbricante della batteria
Ð ricollegare la batteria iniziando dal morsetto (+)
Ð verificare la pulizia dei morsetti e dei terminali. Se sono ossidati (ricoperti di un deposito biancastro o verdastro), smontarli e pulirli.
Per avviare la vettura utilizzando unÕaltra batteria.
Ð collegare il cavo rosso con i morsetti (+) delle due batterie
Ð collegare unÕestremitˆ del cavo verde o nero con il morsetto (Ð) della batteria aggiuntiva
Ð collegare lÕaltra estremitˆ del cavo verde o nero con un punto di massa della vet- tura in cui la batteria
Azionare lÕavviamento, far girare il motore. Aspettare il ritorno al regime minimo e scollegare i cavi. Modo economia Dopo l'arresto del motore, quando la chiave ne funzioni (tergicristalli, alzacristalli, pla-foniere, autoradio, ecc.) possono essereusate solo per una durata massima ditrenta minuti, per evitare che la batteriasi scarichi. Una volta trascorsi questi trenta minu- ti, sul display multifunzione appare ilmessaggio
"Modo economia attiva-
to" e le funzioni attive vengono
messe in stand-by. Se la batteria avviare il motore.
- Non scollegare i terminali quando il motore
- Non ricaricare le batterie senza aver scollegato i terminali.
- Dopo ogni scollegamento di batteria, inserire il contatto e aspettare 10 secondi prima di mettere in moto, per permettere lÕinizializzazione dei sistemi elettronici. Se dopo questa manipolazione persistono leg-
gere anomalie, rivolgersi ad un Punto Assistenza PEUGEOT.
Se la vettura non viene utilizzata per pi
si consiglia di scollegare la batteria.

INFORMAZIONI PRATICHE
108
Predisposizione autoradio La vettura giare una radio. Possiede infatti iseguenti elementi:
- antenna da tetto
- cavo coassiale per lÕantenna
- sistema di eliminazione di correntiparassite
- alimentazione degli altoparlanti anteriori
- alimentazione degli altoparlanti posteriori* e dei tweeter*,
- due connettori a 8 vie.

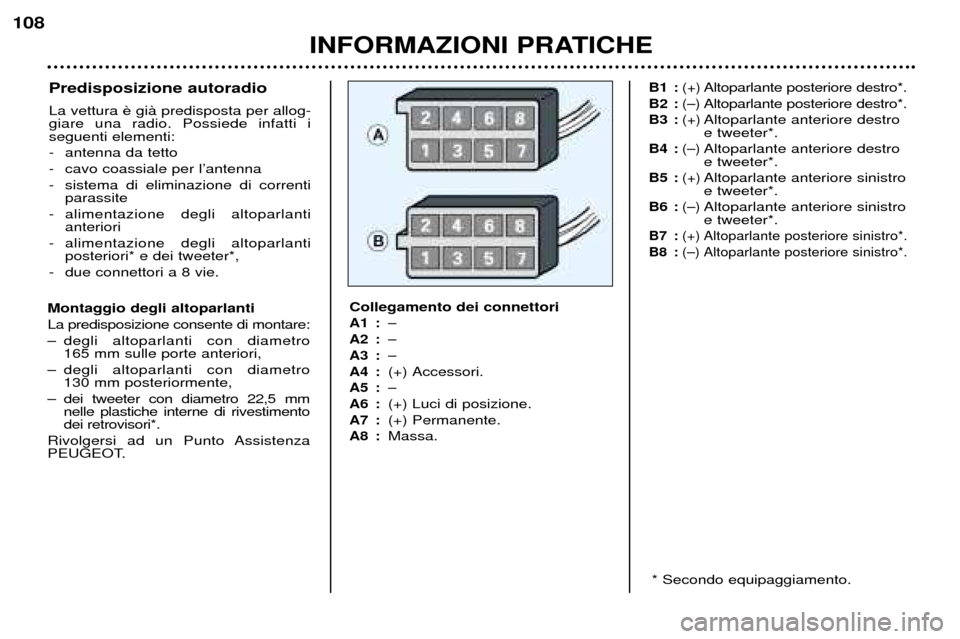

Collegamento dei connettori
A1 :Ð
A2 : Ð
A3 : Ð
A4 :
(+) Accessori.
A5 : Ð
A6 :
(+) Luci di posizione.
A7 :(+) Permanente.
A8 :Massa.
B1 : (+)Altoparlante posteriore destro*.
B2 :(Ð)Altoparlante posteriore destro*.
B3 :(+)Altoparlante anteriore destro e tweeter*.
B4 :(Ð)Altoparlante anteriore destroe tweeter*.
B5 :(+)Altoparlante anteriore sinistroe tweeter*.
B6 :(Ð)Altoparlante anteriore sinistroe tweeter*.
B7 : (+) Altoparlante posteriore sinistro*.
B8 : (Ð) Altoparlante posteriore sinistro*.
Montaggio degli altoparlanti La predisposizione consente di montare:
Ð degli altoparlanti con diametro
165 mm sulle porte anteriori,
Ð degli altoparlanti con diametro 130 mm posteriormente,
Ð dei tweeter con diametro 22,5 mm nelle plastiche interne di rivestimento dei retrovisori*.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
* Secondo equipaggiamento.

INFORMAZIONI PRATICHE
109

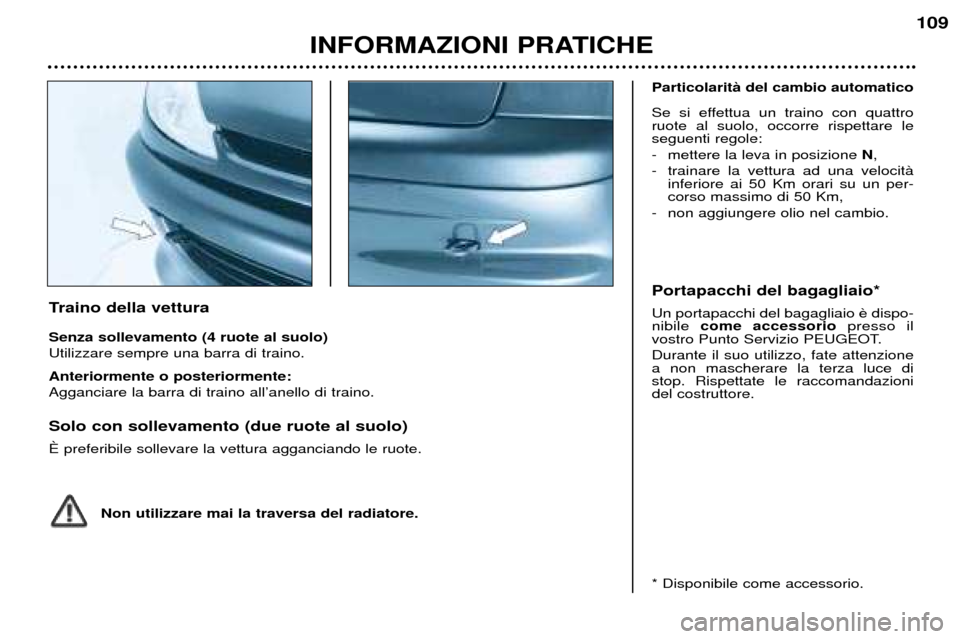

Traino della vettura Senza sollevamento (4 ruote al suolo) Utilizzare sempre una barra di traino. Anteriormente o posteriormente: Agganciare la barra di traino allÕanello di traino. Solo con sollevamento (due ruote al suolo) é preferibile sollevare la vettura agganciando le ruote. Non utilizzare mai la traversa del radiatore. Particolaritˆ del cambio automatico
Se si effettua un traino con quattro ruote al suolo, occorre rispettare leseguenti regole:
- mettere la leva in posizione
N,
- trainare la vettura ad una velocitˆ inferiore ai 50 Km orari su un per- corso massimo di 50 Km,
- non aggiungere olio nel cambio. Portapacchi del bagagliaio* Un portapacchi del bagagliaio nibile come accessorio presso il
vostro Punto Servizio PEUGEOT. Durante il suo utilizzo, fate attenzione a non mascherare la terza luce distop. Rispettate le raccomandazionidel costruttore. * Disponibile come accessorio.
