CONTROLLO DI MARCIA
27
1.Spia cintura non chiusa*
2. Spia disattivazione airbag passeggero*
3. Spia airbag frontali e laterali*
4. Spia luci antinebbia anteriori*
5. ABS*: spia di antibloccaggio delle ruote
6. Spia luce antinebbia posteriore
7. Indicatore di direzione lato sinistro
8. Contachilometri totale, indicatore di manutenzione e indicatore di livelloolio motore
9. Indicatore di direzione lato destro 10.
Spia autodiagnosi motore
11. Spia luci abbaglianti
12. Spia freno di stazionamento, dilivello liquido dei freni e di anomaliaRipartitore Elettronico di Frenata(REF)
13. Spia luci anabbaglianti
14. Spia di carica della batteria
15. Spia pressione olio motore
16. Spia di temperatura e di livello mini-
mo liquido di raffreddamento
17. Programmi di funzionamento 18.
Indicatore di posizione cambio velocitˆ
19. Pulsante di funzionamento delcontachilometri
20. Spia allarme centralizzato (STOP)
21. Tachimetro
22. Indicatore temperatura del liquido di
raffreddamento
23. Contagiri
24. Reostato d'illuminazione
25. Indicatore livello carburante
26. Spia livello minimo carburante
* Secondo equipaggiamento.
Quadro strumenti: Cambio automatico
Page 22 of 119
CONTROLLO DI MARCIA
28
Spia di freno a mano, e livello minimo liquido deifreni e anomalia delripartitore elettronico
della frenata (REF)
Indica una delle seguenti possibilitˆ:
Ð il freno a mano disinserito male,
Ð
il liquido dei freni l'indicatore rimane acceso anchequando il freno a mano
- un'anomalia del ripartitore elettroni- co della frenata (REF) se si accen-de contemporaneamente alla spiadi ABS.
é indispensabile fermarsi.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
Controllo di marcia Una spia accesa in permanenza o lam- peggiante quando il motore gira indicaun'anomalia di funzionamento dell'orga-no interessato. L'accensione di alcunespie pu ˜ essere accompagnata da un
segnale acustico e da un messaggio suldisplay multifunzione. Non trascurarequesto avvertimento e rivolgersi imme-
diatamente ad un Punto Assistenza
PEUGEOT. Quando il veicolo in marcia
e la spia di allarme centralizzato STOP siaccende, indispensabile fermarsi.
Fermare il veicolo nelle migliori condi-zioni di sicurezza.
Spia di antibloccaggio ruote (ABS)* La sua accensione perma-
nente indica un'anomalia di funziona-
mento del sistema ABS. La vettura
conserva tuttavia un servofrenoclassico.
Rivolgersi ad un Punto Assistenza
PEUGEOT. * Secondo equipaggiamento.
Spia di pressione dell'olio motore e ditemperatura dell'oliomotore
Abbinato alla spia "allarme centralizzato".
é indispensabile fermarsi.
Questa spia indica una delle seguentipossibilitˆ:
- pressione dell'olio insufficiente,
- mancanza di olio nel circuito di lubri- ficazione. Ripristinare il livello;
- temperatura dell'olio troppo elevata. L'accensione della spia gnata da un segnale acustico. Perfar scendere la temperaturadell'olio, ridurre la velocitˆ.
Rivolgersi rapidamente ad un Punto
Assistenza PEUGEOT.
Spia temperatura e livellominimo del liquido diraffreddamento
Abbinata alla spia di allarme centraliz-
zato (STOP). é indispensabile fermarsi.
Aspettare il raffreddamento del motore per ripristinare il livello.
Il circuito di raffreddamento pressione. In caso di intervento e per evitare di
bruciarsi , svitare il tappo fino di due
giri per far scendere la pressione. Quando la pressione tappo e ripristinare il livello.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
Spia allarme
centralizzato (STOP)
Abbinato alla spia "pressio-
ne dell'olio motore", "temperatura e livello
minimo del liquido di raffreddamento","freno di stazionamento", "livello minimoliquido freno" e "anomalia del sistema elet-tronico di frenata", nonchŽ all'allarme "portaaperta" indicato da uno schema sul displaymultifunzione. é indispensabile fermarsi in caso di
lampeggiamento, quando il motore gira.
Rivolgersi ad un Punto Assistenza PEUGEOT.
Page 23 of 119
CONTROLLO DI MARCIA
29
Spia di airbag La spia si accende per alcuni secondi quando si inserisce il
contatto. L'accensione di questa spia quando il motore gira segnale acustico e da un messaggiosul display multifunzione, ad indicareun'anomalia degli airbag.
Rivolgersi ad un Punto Assistenza PEUGEOT.
Spia di cintura nonchiusa* Quando il motore gira, la spia
si accende se il conduttore non ha chiuso la cintura.
Spia di autodiagnosimotore Si accende ogni volta che si inserisce il contatto.
L'accensione di questa spia quando ilmotore gira indica un funzionamento difet-toso del sistema di iniezione, di accensio-ne o di disinquinamento. La marmitta cata-litica rischia di essere distrutta. Rivolgersi rapidamente ad un Punto
Assistenza PEUGEOT.
Spia livello minimo carburante La prima volta che si
accende, rimangono almeno 50 Km di autonomia (capienza del serbatoio:
47 litri circa).
Indicatore temperatura del liquido di raffreddamento
Ð lancetta nella zona A: temperatura cor-
retta.
Ð lancetta nella zona B: temperatura trop-
po elevata. La spia di allarme centraliz- zato STOP lampeggia.
é indispensabile fermarsi.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
* Secondo equipaggiamento.
Spia di disattivazione dell'airbag passeggero* L'accensione di questa spia
accompagnata da un segnale acustico e dal messaggio "Airbag passeggero
disattivato" sul display multifunzione.
Se l'airbag passeggero la spia si accende quando si inserisceil contatto e rimane accesa. In tutti i casi, se la spia lampeggia, rivol-
gersi ad un Punto Assistenza
PEUGEOT.
Spia di carica della batteria Indica una delle seguenti possibilitˆ:
Ð anomalia di funzionamento del cir- cuito di carica,
Ð allentamento dei morsetti di batteria o del motorino di avviamento,
Ð allentamento o rottura della cinghia dell'alternatore,
Ð guasto dell'alternatore.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
Page 24 of 119
CONTROLLO DI MARCIA
29
Spia di airbag La spia si accende per alcuni secondi quando si inserisce il
contatto. L'accensione di questa spia quando il motore gira segnale acustico e da un messaggiosul display multifunzione, ad indicareun'anomalia degli airbag.
Rivolgersi ad un Punto Assistenza PEUGEOT.
Spia di cintura nonchiusa* Quando il motore gira, la spia
si accende se il conduttore non ha chiuso la cintura.
Spia di autodiagnosimotore Si accende ogni volta che si inserisce il contatto.
L'accensione di questa spia quando ilmotore gira indica un funzionamento difet-toso del sistema di iniezione, di accensio-ne o di disinquinamento. La marmitta cata-litica rischia di essere distrutta. Rivolgersi rapidamente ad un Punto
Assistenza PEUGEOT.
Spia livello minimo carburante La prima volta che si
accende, rimangono almeno 50 Km di autonomia (capienza del serbatoio:
47 litri circa).
Indicatore temperatura del liquido di raffreddamento
Ð lancetta nella zona A: temperatura cor-
retta.
Ð lancetta nella zona B: temperatura trop-
po elevata. La spia di allarme centraliz- zato STOP lampeggia.
é indispensabile fermarsi.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
* Secondo equipaggiamento.
Spia di disattivazione dell'airbag passeggero* L'accensione di questa spia
accompagnata da un segnale acustico e dal messaggio "Airbag passeggero
disattivato" sul display multifunzione.
Se l'airbag passeggero la spia si accende quando si inserisceil contatto e rimane accesa. In tutti i casi, se la spia lampeggia, rivol-
gersi ad un Punto Assistenza
PEUGEOT.
Spia di carica della batteria Indica una delle seguenti possibilitˆ:
Ð anomalia di funzionamento del cir- cuito di carica,
Ð allentamento dei morsetti di batteria o del motorino di avviamento,
Ð allentamento o rottura della cinghia dell'alternatore,
Ð guasto dell'alternatore.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
Page 25 of 119
CONTROLLO DI MARCIA
30
Display situato sul quadro di controllo Dopo l'inserimento del contatto, svolge successivamente tre funzioni:
- indicatore di manutenzione (vedi relativo capitolo),
- indicatore livello olio motore,
- contachilometri (totale e giornaliero).Osservazione:il chilometraggio totale e giornaliero viene visualizzato per trenta
secondi quando si interrompe il contatto, si apre la porta lato conducente e si bloc- cano o sbloccano le aperture del veicolo. Indicatore livello olio motore All'inserimento del contatto, viene indicato per 10 secondi il livello dell'olio motore, dopo le informazioni sulla manutenzione.
Massimo Se il messaggio sull'asta di livello manuale, l'eccesso di olio pu˜ provocare danni al motore.
Rivolgersi rapidamente ad un Punto Assistenza
PEUGEOT. Minimo
Verificare il livello con l'asta manuale e rabboccare. L'indicazione reno piano, con il motore fermo da 10 minuti. Difetto asta livello d'olio I 6 segmenti lampeggiano, ad indicare un difetto dell'asta di livello d'olio. Rischi di deterioramento del motore.
Rivolgersi ad un Punto Assistenza PEUGEOT.

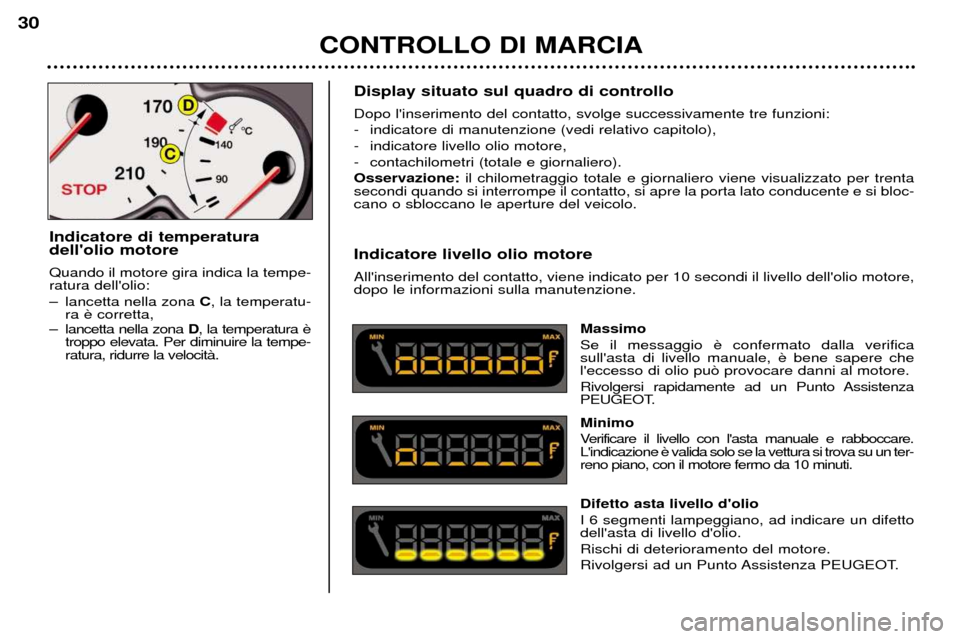

Indicatore di temperatura dell'olio motore Quando il motore gira indica la tempe- ratura dell'olio:
Ð lancetta nella zona
C, la temperatu-
ra
Ð lancetta nella zona D, la temperatura
troppo elevata. Per diminuire la tempe- ratura, ridurre la velocitˆ.
Page 26 of 119
CONTROLLO DI MARCIA
30
Display situato sul quadro di controllo Dopo l'inserimento del contatto, svolge successivamente tre funzioni:
- indicatore di manutenzione (vedi relativo capitolo),
- indicatore livello olio motore,
- contachilometri (totale e giornaliero).Osservazione:il chilometraggio totale e giornaliero viene visualizzato per trenta
secondi quando si interrompe il contatto, si apre la porta lato conducente e si bloc- cano o sbloccano le aperture del veicolo. Indicatore livello olio motore All'inserimento del contatto, viene indicato per 10 secondi il livello dell'olio motore, dopo le informazioni sulla manutenzione.
Massimo Se il messaggio sull'asta di livello manuale, l'eccesso di olio pu˜ provocare danni al motore.
Rivolgersi rapidamente ad un Punto Assistenza
PEUGEOT. Minimo
Verificare il livello con l'asta manuale e rabboccare. L'indicazione reno piano, con il motore fermo da 10 minuti. Difetto asta livello d'olio I 6 segmenti lampeggiano, ad indicare un difetto dell'asta di livello d'olio. Rischi di deterioramento del motore.
Rivolgersi ad un Punto Assistenza PEUGEOT.
Indicatore di temperatura dell'olio motore Quando il motore gira indica la tempe- ratura dell'olio:
Ð lancetta nella zona
C, la temperatu-
ra
Ð lancetta nella zona D, la temperatura
troppo elevata. Per diminuire la tempe- ratura, ridurre la velocitˆ.
Page 27 of 119
CONTROLLO DI MARCIA
31
Segnale di emergenza
Premere il pulsante: gli indicatori di direzio- ne lampeggiano. Funziona anche con il contatto disin- serito.

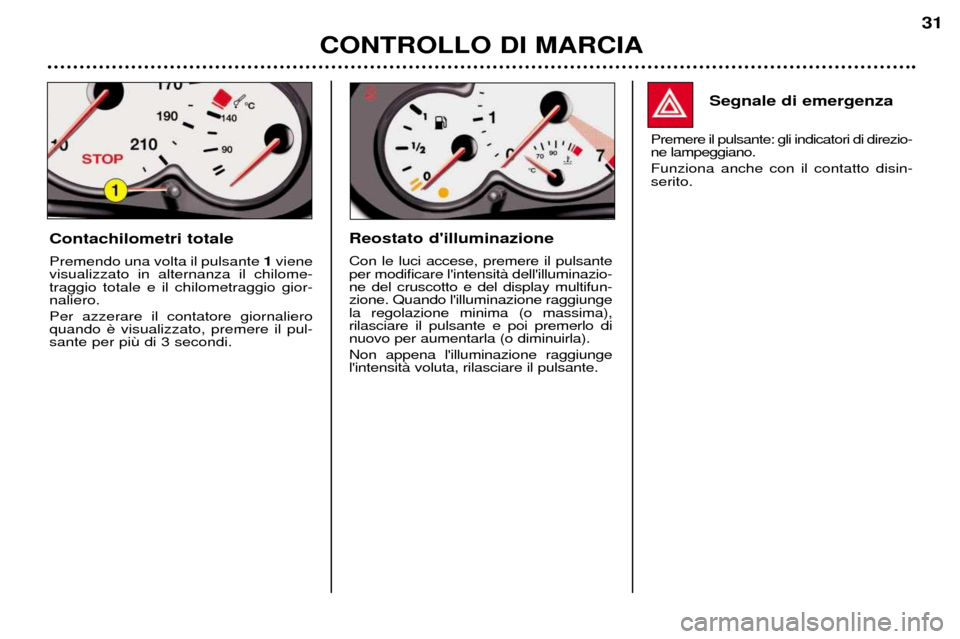

Contachilometri totale Premendo una volta il pulsante 1viene
visualizzato in alternanza il chilome- traggio totale e il chilometraggio gior-naliero. Per azzerare il contatore giornaliero quando sante per piReostato d'illuminazione Con le luci accese, premere il pulsante per modificare l'intensitˆ dell'illuminazio-ne del cruscotto e del display multifun-zione. Quando l'illuminazione raggiungela regolazione minima (o massima),rilasciare il pulsante e poi premerlo dinuovo per aumentarla (o diminuirla). Non appena l'illuminazione raggiunge l'intensitˆ voluta, rilasciare il pulsante.
Page 28 of 119
LA 206 CC IN DETTAGLIO
32

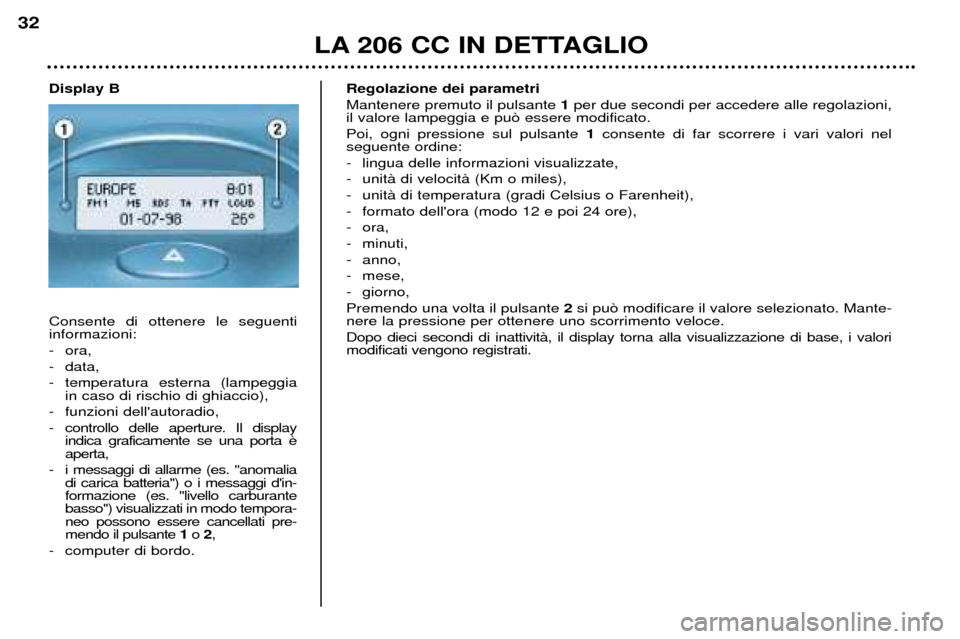

Regolazione dei parametri Mantenere premuto il pulsante 1per due secondi per accedere alle regolazioni,
il valore lampeggia e pu˜ essere modificato.Poi, ogni pressione sul pulsante 1consente di far scorrere i vari valori nel
seguente ordine:
- lingua delle informazioni visualizzate,
- unitˆ di velocitˆ (Km o miles),
- unitˆ di temperatura (gradi Celsius o Farenheit),
- formato dell'ora (modo 12 e poi 24 ore),
- ora,
- minuti,
- anno,
- mese,
- giorno,Premendo una volta il pulsante 2si pu˜ modificare il valore selezionato. Mante-
nere la pressione per ottenere uno scorrimento veloce. Dopo dieci secondi di inattivitˆ, il display torna alla visualizzazione di base, i valori modificati vengono registrati.Display B Consente di ottenere le seguenti informazioni:
- ora,
- data,
- temperatura esterna (lampeggia in caso di rischio di ghiaccio),
- funzioni dell'autoradio,
- controllo delle aperture. Il display indica graficamente se una porta aperta,
- i messaggi di allarme (es. "anomalia di carica batteria") o i messaggi d'in-formazione (es. "livello carburantebasso") visualizzati in modo tempora-neo possono essere cancellati pre-mendo il pulsante 1o 2,
- computer di bordo.
Page 29 of 119
LA 206 CC IN DETTAGLIO
33
Display C Consente di ottenere le seguenti informazioni:
- ora,
- data,
- temperatura esterna (lampeggiain caso di rischio di ghiaccio),
- funzioni dell'autoradio,
- controllo delle aperture. Il display indica graficamente se una porta - i messaggi di allarme visualizzati provvisoriamente (es. "livello carburante
basso") possono essere cancellati convalidando con il telecomando,
- computer di bordo (vedere pagina seguente),

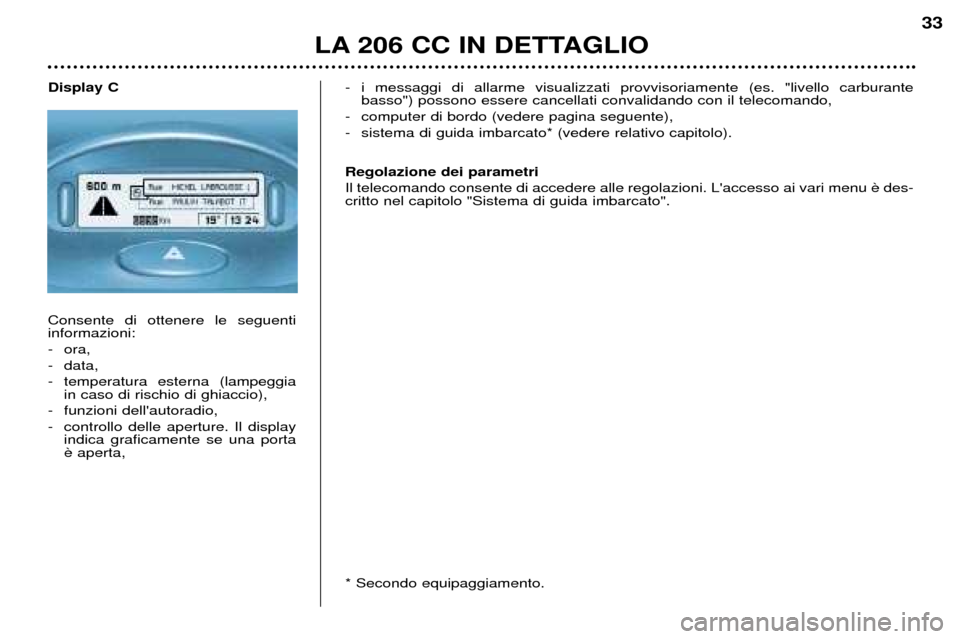

- sistema di guida imbarcato* (vedere relativo capitolo). Regolazione dei parametri Il telecomando consente di accedere alle regolazioni. L'accesso ai vari menu critto nel capitolo "Sistema di guida imbarcato". * Secondo equipaggiamento.
Page 30 of 119
LA 206 CC IN DETTAGLIO
34
Autoradio RD3

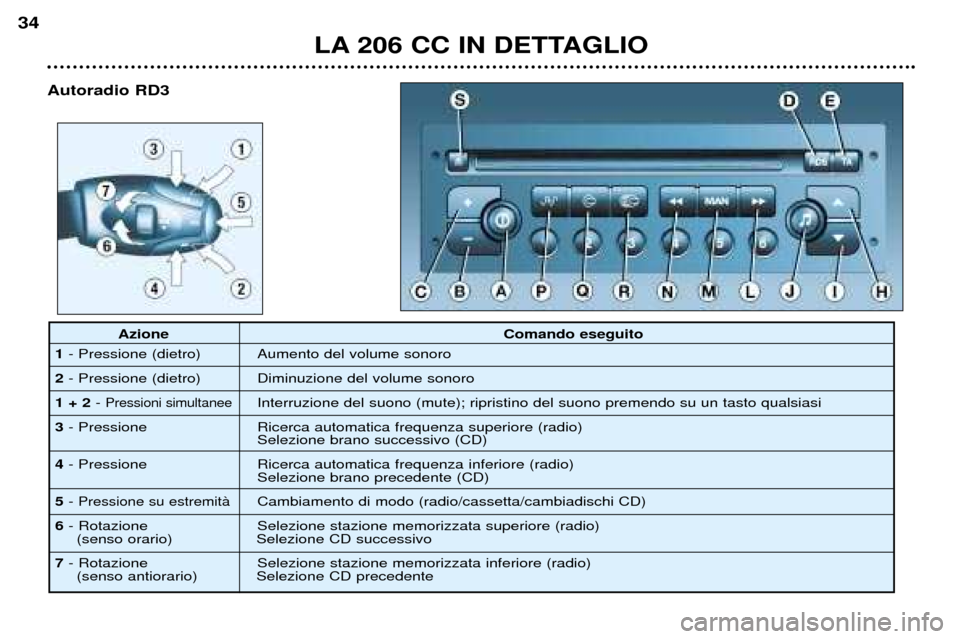

AzioneComando eseguito
1 - Pressione (dietro) Aumento del volume sonoro
2 - Pressione (dietro) Diminuzione del volume sonoro
1 + 2 -
Pressioni simultaneeInterruzione del suono (mute); ripristino del suono premendo su un tasto qualsiasi
3 - Pressione Ricerca automatica frequenza superiore (radio)
Selezione brano successivo (CD)
4 - Pressione Ricerca automatica frequenza inferiore (radio)
Selezione brano precedente (CD)
5 -
Pressione su estremitˆCambiamento di modo (radio/cassetta/cambiadischi CD)
6 - Rotazione Selezione stazione memorizzata superiore (radio)
(senso orario) Selezione CD successivo
7 - Rotazione Selezione stazione memorizzata inferiore (radio)
(senso antiorario) Selezione CD precedente
