LES INFORMATIONS PRATIQUES99
Ð Tirez la languette
Avers le haut et retirez le couvercle de
protection.
Ð DŽbranchez le connecteur.
Ð Appuyez sur lÕextrŽmitŽ de lÕagrafe de fixation pour la dŽgager. Remplacer la lampe dŽfectueuse.
Ð Lors du remontage, assurez-vous de la bonne position des crans dÕorientation et du bon verrouillage de lÕagrafe de fixation.
Ð Rebranchez le connecteur.
Ð Reposez le couvercle de protection. Remarques
Ð Ne touchez les lampes quÕavec un chiffon sec.
Ð Pour remplacer les lampes c™tŽ droit, dŽposez auparavant le tube de remplissage du rŽservoir lave-vitre.
Ð De la condensation peut se produire ˆ lÕintŽrieur des projecteurs. Elle disparait lors de lÕutilisation des feux.
Changer une lampe Feux de croisement / feux de route H7 55WFeux de position W5W
Tournez le connecteur douille Bd'un quart de tour et retirez-le.
Remplacez la lampe.
Page 82 of 111
LES INFORMATIONS PRATIQUES
100
Clignotants PY21W ambre
Tournez le connecteur douille
Cd'un
quart de tour et retirez-le. Remplacez la lampe. RŽpŽtiteur latŽral de clignotant WY5W ambre Poussez le rŽpŽtiteur vers lÕavant ou vers lÕarri Maintenez le connecteur et tournez dÕun quart de tour le transparent. Remplacez la lampe.
Utilisez uniquement des lampes H7 de marques :
- GE/TUNGSRAM,
- PHILIPS,
- OSRAM,

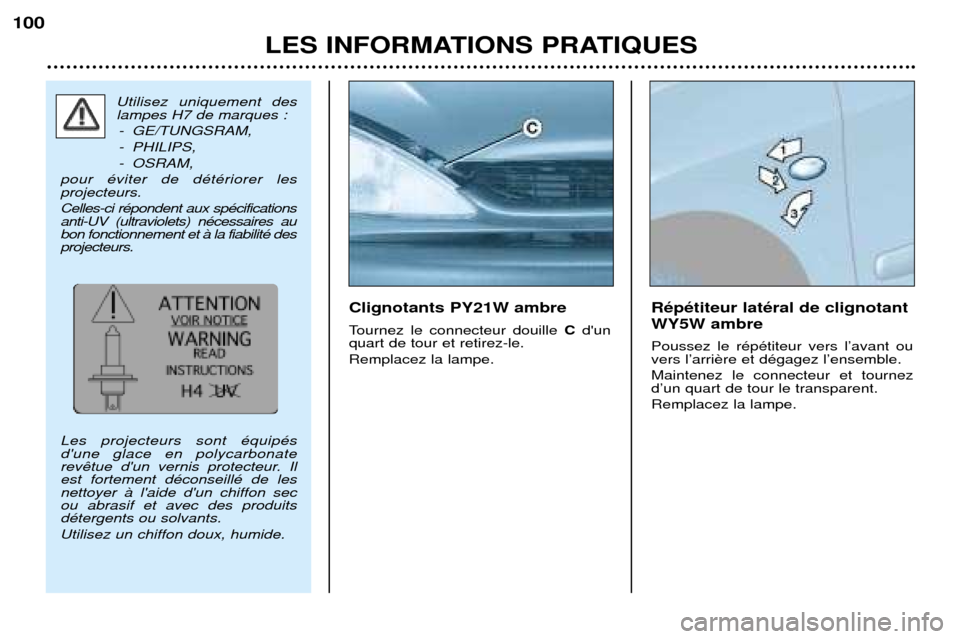

pour Žviter de dŽtŽriorer les projecteurs. Celles-ci rŽpondent aux spŽcifications anti-UV (ultraviolets) nŽcessaires aubon fonctionnement et ˆ la fiabilitŽ desprojecteurs. Les projecteurs sont ŽquipŽs d'une glace en polycarbonate
revest fortement dŽconseillŽ de lesnettoyer ˆ l'aide d'un chiffon secou abrasif et avec des produitsdŽtergents ou solvants. Utilisez un chiffon doux, humide.
Page 83 of 111
LES INFORMATIONS PRATIQUES101
Feux arri Ouvrez la trappe de la garniture
latŽrale de coffre. DŽvissez la vis ˆ ailette situŽe ˆ
lÕintŽrieur du coffre avec la clŽ dŽmonte-roue si nŽcessaire. DŽbranchez le connecteur
A.
DŽgagez le bloc feux.DŽtachez la clŽ Bde la platine porte
lampe.DŽvissez lÕŽcrou Cˆ lÕaide de la clŽ B
et retirez la platine porte lampe.Remplacez la lampe dŽfectueuse.Lors du remontage, rangez la clŽ B
sur le support Det reposez le feu.
1. Feux de changement de direction
PY21W ambre.
2. Feux de recul P21W.
3. Feux de stop/feux de position P21/5W.Projecteurs antibrouillard avant H1 55W Appuyez sous la trappe dÕacc
la dŽgager. Ouvrez la trappe.
Tournez le couvercle pour le dŽposer.DŽbranchez la lampe.Appuyez sur les deux extrŽmitŽs de lÕagrafe de fixation pour dŽgager lalampe.
Les lampes "ambre" doi- vent des lampes de caractŽris-tiques et de couleur iden-tiques.
Page 84 of 111
LES INFORMATIONS PRATIQUES101
Feux arri Ouvrez la trappe de la garniture
latŽrale de coffre. DŽvissez la vis ˆ ailette situŽe ˆ
lÕintŽrieur du coffre avec la clŽ dŽmonte-roue si nŽcessaire. DŽbranchez le connecteur
A.
DŽgagez le bloc feux.DŽtachez la clŽ Bde la platine porte
lampe.DŽvissez lÕŽcrou Cˆ lÕaide de la clŽ B
et retirez la platine porte lampe.Remplacez la lampe dŽfectueuse.Lors du remontage, rangez la clŽ B
sur le support Det reposez le feu.
1. Feux de changement de direction
PY21W ambre.
2. Feux de recul P21W.
3. Feux de stop/feux de position P21/5W.Projecteurs antibrouillard avant H1 55W Appuyez sous la trappe dÕacc
la dŽgager. Ouvrez la trappe.
Tournez le couvercle pour le dŽposer.DŽbranchez la lampe.Appuyez sur les deux extrŽmitŽs de lÕagrafe de fixation pour dŽgager lalampe.
Les lampes "ambre" doi- vent des lampes de caractŽris-tiques et de couleur iden-tiques.
Page 85 of 111
LES INFORMATIONS PRATIQUES
102
Feu antibrouillard arri DŽclipez le feu et dŽgagez l'ensemble.
Tournez le connecteur douille d'un quart de tour et retirez-le. Remplacez la lampe. Feux de plaque minŽralogique W5W DŽclipez le transparent aux deux extrŽmitŽs ˆ l'aide d'un petit tournevis. Remplacez la lampe dŽfectueuse.
Page 86 of 111
LES INFORMATIONS PRATIQUES103

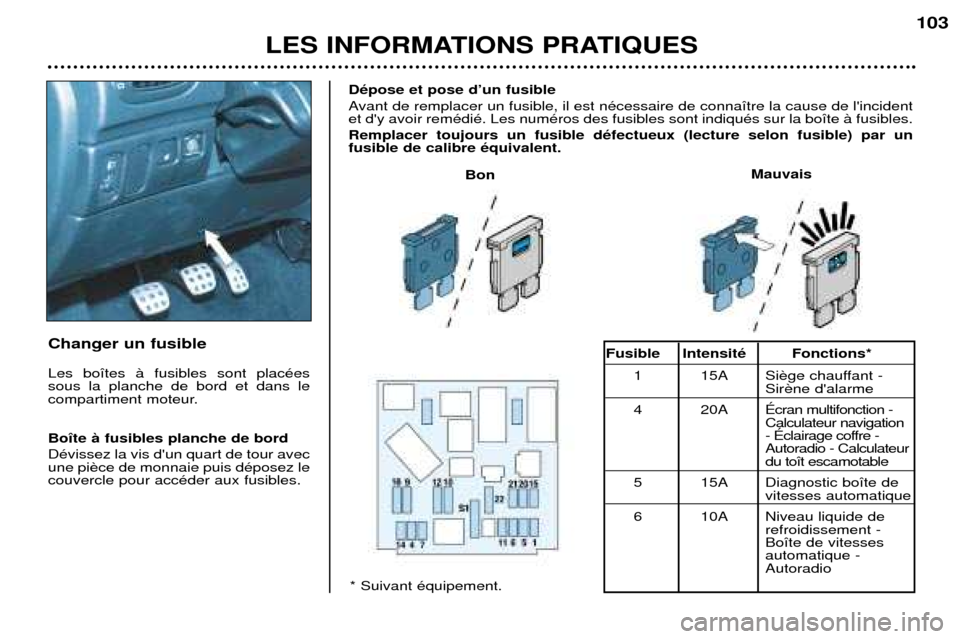

Changer un fusible Les bo”tes ˆ fusibles sont placŽes sous la planche de bord et dans le
compartiment moteur. Bo”te ˆ fusibles planche de bord DŽvissez la vis d'un quart de tour avec une picouvercle pour accŽder aux fusibles.DŽpose et pose dÕun fusible
Avant de remplacer un fusible, il est nŽcessaire de conna”tre la cause de l'incident et d'y avoir remŽdiŽ. Les numŽros des fusibles sont indiquŽs sur la bo”te ˆ fusibles. Remplacer toujours un fusible dŽfectueux (lecture selon fusible) par un fusible de calibre Žquivalent.
Bon
Mauvais
* Suivant Žquipement.Fusible IntensitŽ Fonctions*
1 15A Si Sir
4 20A ƒcran multifonction - Calculateur navigation
- ƒclairage coffre -Autoradio - Calculateurdu to”t escamotable
5 15A Diagnostic bo”te de vitesses automatique
6 10A Niveau liquide de refroidissement -Bo”te de vitessesautomatique - Autoradio
Page 87 of 111
LES INFORMATIONS PRATIQUES103
Changer un fusible Les bo”tes ˆ fusibles sont placŽes sous la planche de bord et dans le
compartiment moteur. Bo”te ˆ fusibles planche de bord DŽvissez la vis d'un quart de tour avec une picouvercle pour accŽder aux fusibles.DŽpose et pose dÕun fusible
Avant de remplacer un fusible, il est nŽcessaire de conna”tre la cause de l'incident et d'y avoir remŽdiŽ. Les numŽros des fusibles sont indiquŽs sur la bo”te ˆ fusibles. Remplacer toujours un fusible dŽfectueux (lecture selon fusible) par un fusible de calibre Žquivalent.
Bon
Mauvais
* Suivant Žquipement.Fusible IntensitŽ Fonctions*
1 15A Si Sir
4 20A ƒcran multifonction - Calculateur navigation
- ƒclairage coffre -Autoradio - Calculateurdu to”t escamotable
5 15A Diagnostic bo”te de vitesses automatique
6 10A Niveau liquide de refroidissement -Bo”te de vitessesautomatique - Autoradio
Page 88 of 111
LES INFORMATIONS PRATIQUES
104

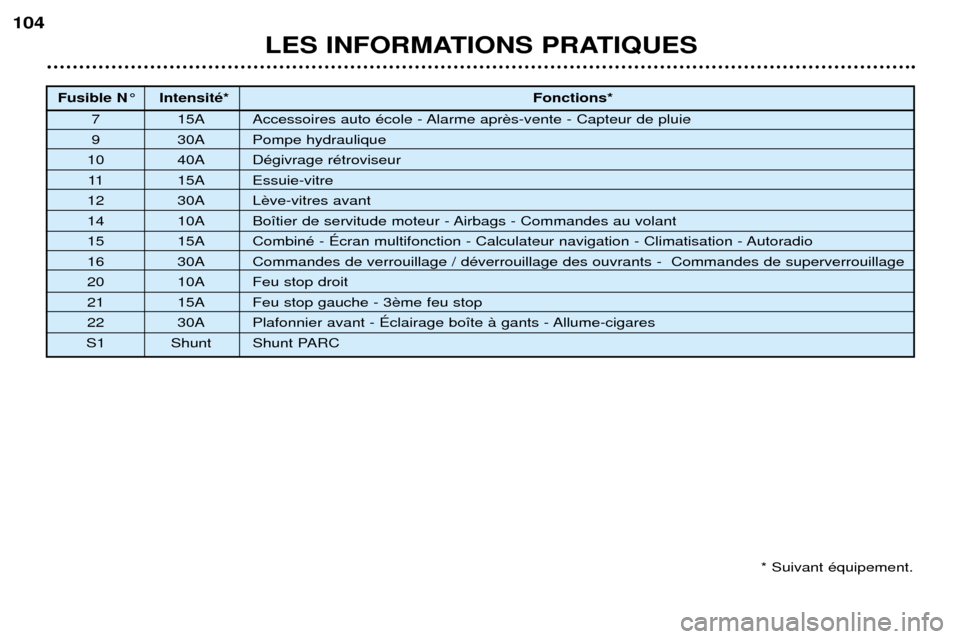

Fusible N¡ IntensitŽ*
Fonctions*
7 15A Accessoires auto Žcole - Alarme apr
9 30A Pompe hydraulique
10 40A DŽgivrage rŽtroviseur 11 15A Essuie-vitre
12 30A L
14 10A Bo”tier de servitude moteur - Airbags - Commandes au volant
15 15A CombinŽ - ƒcran multifonction - Calculateur navigation - Climatisation - Autoradio
16 30A Commandes de verrouillage / dŽverrouillage des ouvrants - Commandes de superverrouillage
20 10A Feu stop droit
21 15A Feu stop gauche - 3
22 30A Plafonnier avant - ƒclairage bo”te ˆ gants - Allume-cigares
S1 Shunt Shunt PARC
* Suivant Žquipement.
Page 89 of 111
LES INFORMATIONS PRATIQUES105

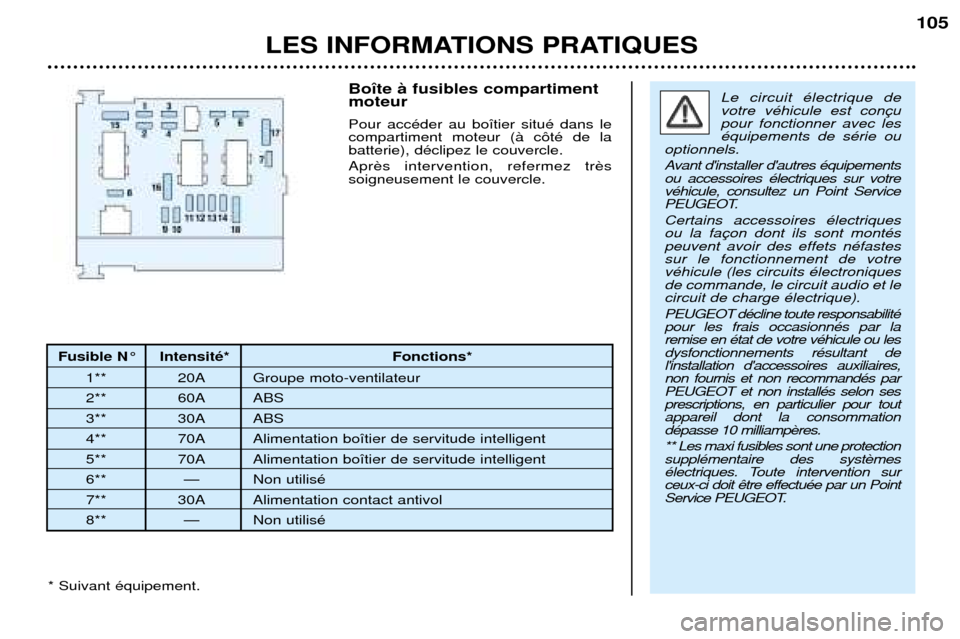

Fusible N¡ IntensitŽ* Fonctions*
1** 20A Groupe moto-ventilateur
2** 60A ABS
3** 30A ABS
4** 70A Alimentation bo”tier de servitude intelligent
5** 70A Alimentation bo”tier de servitude intelligent
6** Ñ Non utilisŽ
7** 30A Alimentation contact antivol
8** Ñ Non utilisŽ Bo”te ˆ fusibles compartiment moteur Pour accŽder au bo”tier situŽ dans le compartiment moteur (ˆ c™tŽ de la batterie), dŽclipez le couvercle. Apr soigneusement le couvercle.
Le circuit Žlectrique de votre vŽhicule est conpour fonctionner avec lesŽquipements de sŽrie ou
optionnels.
Avant d'installer d'autres Žquipements ou accessoires Žlectriques sur votrevŽhicule, consultez un Point Service
PEUGEOT. Certains accessoires Žlectriques ou la fapeuvent avoir des effets nŽfastessur le fonctionnement de votrevŽhicule (les circuits Žlectroniquesde commande, le circuit audio et lecircuit de charge Žlectrique). PEUGEOT dŽcline toute responsabilitŽ pour les frais occasionnŽs par la remise en Žtat de votre vŽhicule ou lesdysfonctionnements rŽsultant de l'installation d'accessoires auxiliaires,non fournis et non recommandŽs parPEUGEOT et non installŽs selon sesprescriptions, en particulier pour toutappareil dont la consommation dŽpasse 10 milliamp ** Les maxi fusibles sont une protection supplŽmentaire des syst
Žlectriques. Toute intervention surceux-ci doit
Service PEUGEOT.
* Suivant Žquipement.
Page 90 of 111
LES INFORMATIONS PRATIQUES
106
* Suivant Žquipement.

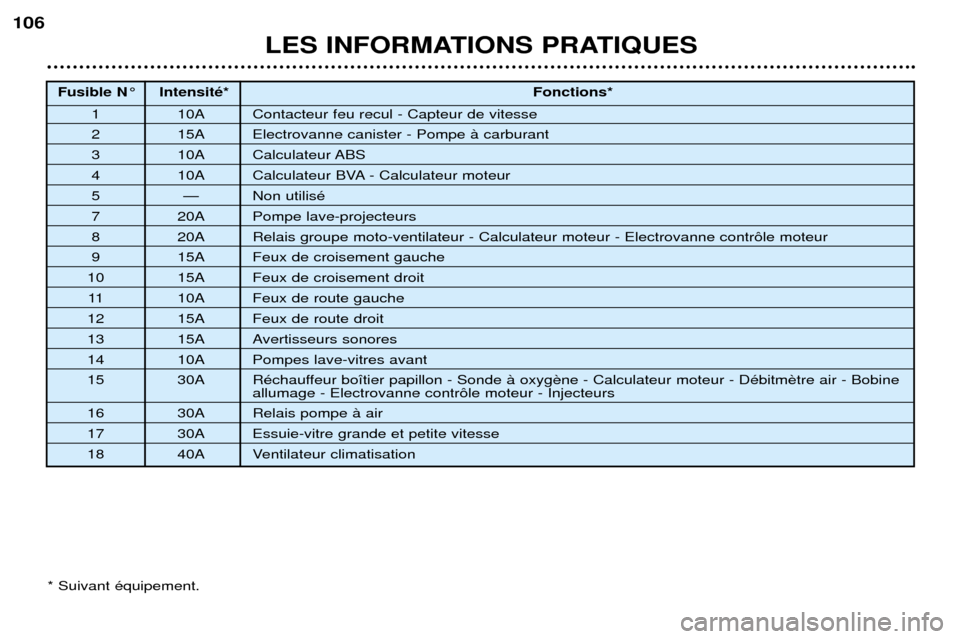

Fusible N¡ IntensitŽ*
Fonctions*
1 10A Contacteur feu recul - Capteur de vitesse
2 15A Electrovanne canister - Pompe ˆ carburant
3 10A Calculateur ABS
4 10A Calculateur BVA - Calculateur moteur
5 Ñ Non utilisŽ
7 20A Pompe lave-projecteurs
8 20A Relais groupe moto-ventilateur - Calculateur moteur - Electrovanne contr™le moteur
9 15A Feux de croisement gauche
10 15A Feux de croisement droit
11 10A Feux de route gauche
12 15A Feux de route droit
13 15A Avertisseurs sonores
14 10A Pompes lave-vitres avant
15 30A RŽchauffeur bo”tier papillon - Sonde ˆ oxyg
allumage - Electrovanne contr™le moteur - Injecteurs
16 30A Relais pompe ˆ air
17 30A Essuie-vitre grande et petite vitesse
18 40A Ventilateur climatisation
