Peugeot 206 CC 2001.5 Návod k obsluze (in Czech)

PRAKTICKÉ INFORMACE
99
– Přitáhněte jazýček Asměrem nahoru a stáhněte ochranný
kryt.
– Odpojte konektor.
– Uvolněte upevňovací sponu stisknutím jejího konce. Vyměňte vadnou žárovku.
– Při montáži se ujistěte o správném nasměrování orien- tačních výstupků a o bezvadném zajištění upevňovací
spony.
– Připojte konektor.
– Nasaďte ochranný kryt. Poznámky
– Žárovek se dotýkejte pouze přes suchý hadřík.
– Při vyměňování žárovky na pravé straně demontujte nejpr- ve plnicí hadičku nádržky ostřikovače skel.
– Může dojít ke srážení vlhkosti uvnitř světlometů. Vlhkost zmizí při jejich používání.

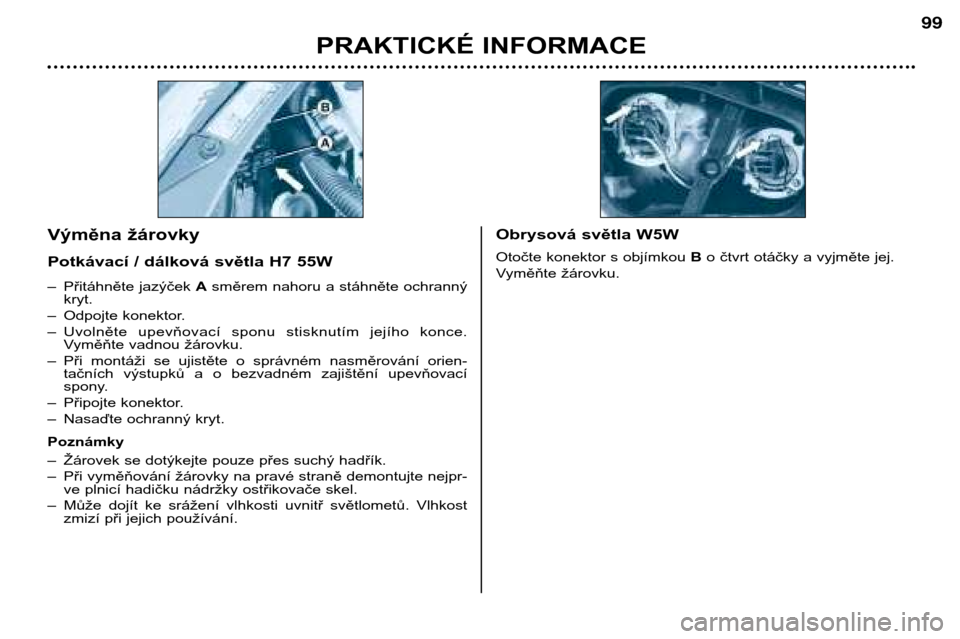

Výměna žárovky
Potkávací / dálková světla H7 55WObrysová světla W5W
Otočte konektor s objímkou Bo čtvrt otáčky a vyjměte jej.
Vyměňte žárovku.

PRAKTICKÉ INFORMACE
100
Směrová světla PY21W žluté barvy
Otočte konektor s objímkou Co čtvrt
otáčky a vytáhněte jej.
Vyměňte žárovku. Boční směrová světla WY5W
žluté barvy
Zatlačte směrovku směrem dopředu
nebo dozadu, potom celek vyjměte.
Přidržte konektor a otočte průhledný
kryt o čtvrt otáčky.
Vyměňte žárovku.
Aby nedošlo k poškození
světlometů, používejte
výhradně žárovky H7značek:
– GE/TUNGSRAM,
– PHILIPS,
– OSRAM.
Tyto žárovky odpovídají speci-
fickým požadavkům na snížení UV
záření, jejichž splnění je nezbytné
pro správnou a spolehlivou funkcisvětlometů.
Světlomety mají sklo z polykar-
bonátu s ochranným lakem. Jenaprosto nevhodné je čistit suchým
nebo hrubým hadříkem, čisticími
prostředky či rozpouštědly.
Otírejte je měkkým vlhkým hadříkem.

PRAKTICKÉ INFORMACE
101

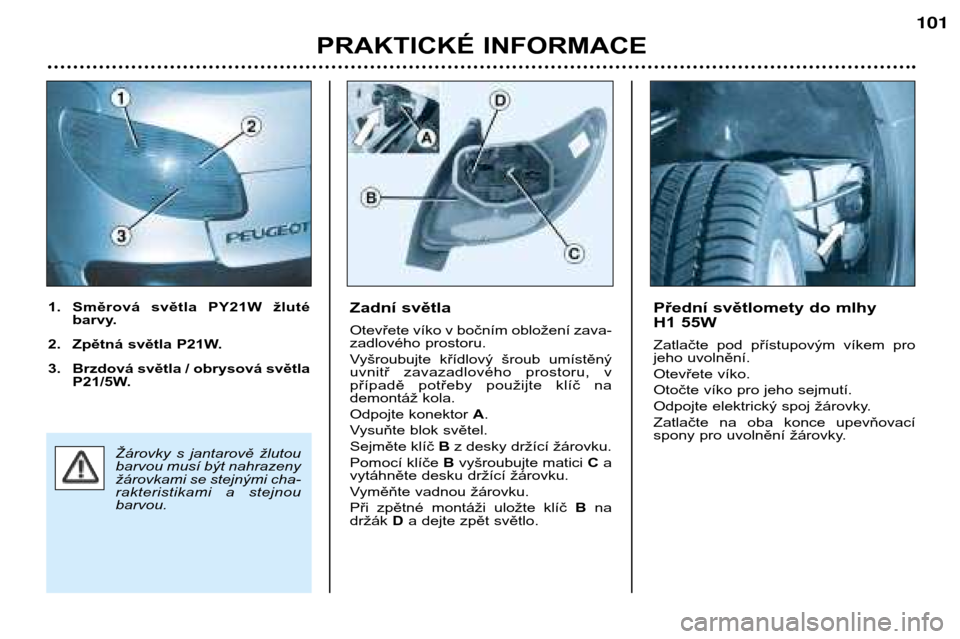

Zadní světla
Otevřete víko v bočním obložení zava-
zadlového prostoru.
Vyšroubujte křídlový šroub umístěný
uvnitř zavazadlového prostoru, v
případě potřeby použijte klíč na
demontáž kola.
Odpojte konektor A.
Vysuňte blok světel. Sejměte klíč Bz desky držící žárovku.
Pomocí klíče Bvyšroubujte matici C a
vytáhněte desku držící žárovku.
Vyměňte vadnou žárovku.
Při zpětné montáži uložte klíč Bna
držák Da dejte zpět světlo.
1. Směrová světla PY21W žluté
barvy.
2. Zpětná světla P21W.
3. Brzdová světla / obrysová světla P21/5W.Přední světlomety do mlhy
H1 55W
Zatlačte pod přístupovým víkem pro
jeho uvolnění.
Otevřete víko.
Otočte víko pro jeho sejmutí.
Odpojte elektrický spoj žárovky.
Zatlačte na oba konce upevňovací
spony pro uvolnění žárovky.
Žárovky s jantarově žlutou
barvou musí být nahrazeny
žárovkami se stejnými cha-
rakteristikami a stejnoubarvou.

PRAKTICKÉ INFORMACE
101
Zadní světla
Otevřete víko v bočním obložení zava-
zadlového prostoru.
Vyšroubujte křídlový šroub umístěný
uvnitř zavazadlového prostoru, v
případě potřeby použijte klíč na
demontáž kola.
Odpojte konektor A.
Vysuňte blok světel. Sejměte klíč Bz desky držící žárovku.
Pomocí klíče Bvyšroubujte matici C a
vytáhněte desku držící žárovku.
Vyměňte vadnou žárovku.
Při zpětné montáži uložte klíč Bna
držák Da dejte zpět světlo.
1. Směrová světla PY21W žluté
barvy.
2. Zpětná světla P21W.
3. Brzdová světla / obrysová světla P21/5W.Přední světlomety do mlhy
H1 55W
Zatlačte pod přístupovým víkem pro
jeho uvolnění.
Otevřete víko.
Otočte víko pro jeho sejmutí.
Odpojte elektrický spoj žárovky.
Zatlačte na oba konce upevňovací
spony pro uvolnění žárovky.
Žárovky s jantarově žlutou
barvou musí být nahrazeny
žárovkami se stejnými cha-
rakteristikami a stejnoubarvou.

PRAKTICKÉ INFORMACE
102
Zadní světlo do mlhy P21W
Uvolněte světlo z úchytu a vyndejte celek.
Otočte objímku o čtvrt otáčky a vysuň-
te jí.

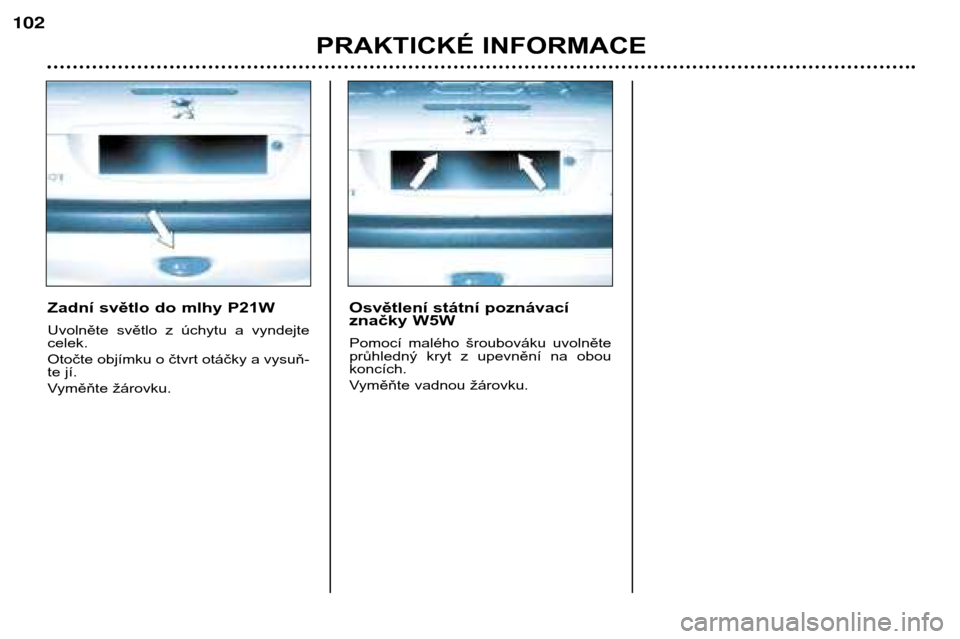

Vyměňte žárovku.Osvětlení státní poznávací
značky W5W
Pomocí malého šroubováku uvolněte
průhledný kryt z upevnění na oboukoncích.
Vyměňte vadnou žárovku.

PRAKTICKÉ INFORMACE
103

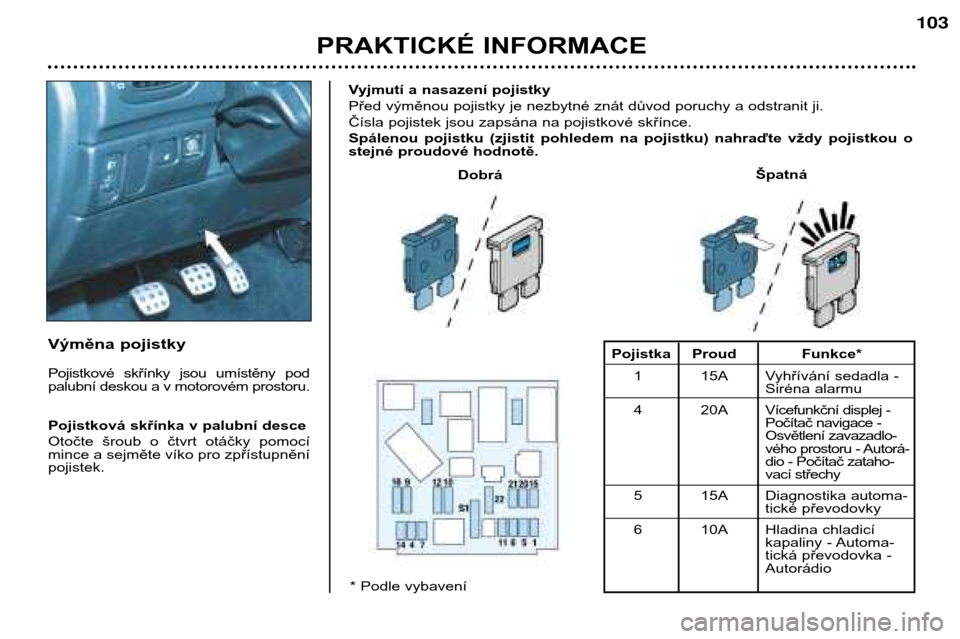

Výměna pojistky
Pojistkové skřínky jsou umístěny pod
palubní deskou a v motorovém prostoru.
Pojistková skřínka v palubní desce
Otočte šroub o čtvrt otáčky pomocí mince a sejměte víko pro zpřístupněnípojistek.Vyjmutí a nasazení pojistky
Před výměnou pojistky je nezbytné znát důvod poruchy a odstranit ji.
Čísla pojistek jsou zapsána na pojistkové skřínce.
Spálenou pojistku (zjistit pohledem na pojistku) nahraďte vždy pojistkou o
stejné proudové hodnotě.
Dobrá
Špatná
* Podle vybaveníPojistka Proud Funkce*
1 15A Vyhřívání sedadla - Siréna alarmu
4 20A Vícefunkční displej - Počítač navigace -
Osvětlení zavazadlo-
vého prostoru - Autorá-
dio - Počítač zataho-
vací střechy
5 15A Diagnostika automa- tické převodovky
6 10A Hladina chladicí kapaliny - Automa-
tická převodovka -Autorádio

PRAKTICKÉ INFORMACE
103
Výměna pojistky
Pojistkové skřínky jsou umístěny pod
palubní deskou a v motorovém prostoru.
Pojistková skřínka v palubní desce
Otočte šroub o čtvrt otáčky pomocí mince a sejměte víko pro zpřístupněnípojistek.Vyjmutí a nasazení pojistky
Před výměnou pojistky je nezbytné znát důvod poruchy a odstranit ji.
Čísla pojistek jsou zapsána na pojistkové skřínce.
Spálenou pojistku (zjistit pohledem na pojistku) nahraďte vždy pojistkou o
stejné proudové hodnotě.
Dobrá
Špatná
* Podle vybaveníPojistka Proud Funkce*
1 15A Vyhřívání sedadla - Siréna alarmu
4 20A Vícefunkční displej - Počítač navigace -
Osvětlení zavazadlo-
vého prostoru - Autorá-
dio - Počítač zataho-
vací střechy
5 15A Diagnostika automa- tické převodovky
6 10A Hladina chladicí kapaliny - Automa-
tická převodovka -Autorádio

PRAKTICKÉ INFORMACE
104

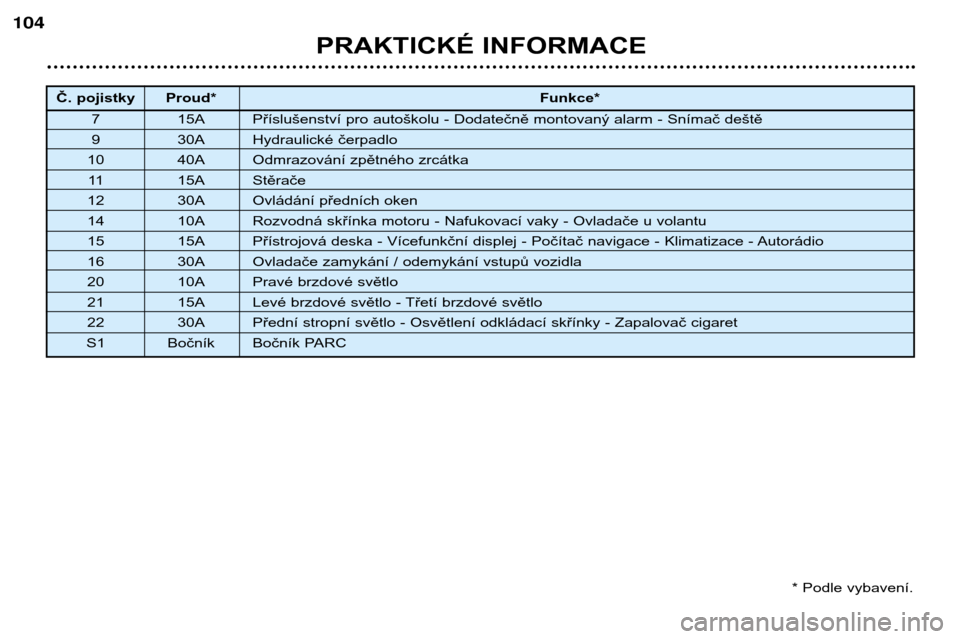

Č. pojistky Proud*Funkce*
7 15A Příslušenství pro autoškolu - Dodatečně montovaný alarm - Snímač deště
9 30A Hydraulické čerpadlo
10 40A Odmrazování zpětného zrcátka 11 15A Stěrače
12 30A Ovládání předních oken
14 10A Rozvodná skřínka motoru - Nafukovací vaky - Ovladače u volantu
15 15A Přístrojová deska - Vícefunkční displej - Počítač navigace - Klimatizace - Autorádio
16 30A Ovladače zamykání / odemykání vstupů vozidla
20 10A Pravé brzdové světlo
21 15A Levé brzdové světlo - Třetí brzdové světlo
22 30A Přední stropní světlo - Osvětlení odkládací skřínky - Zapalovač cigaret
S1 Bočník Bočník PARC
* Podle vybavení.

PRAKTICKÉ INFORMACE
105

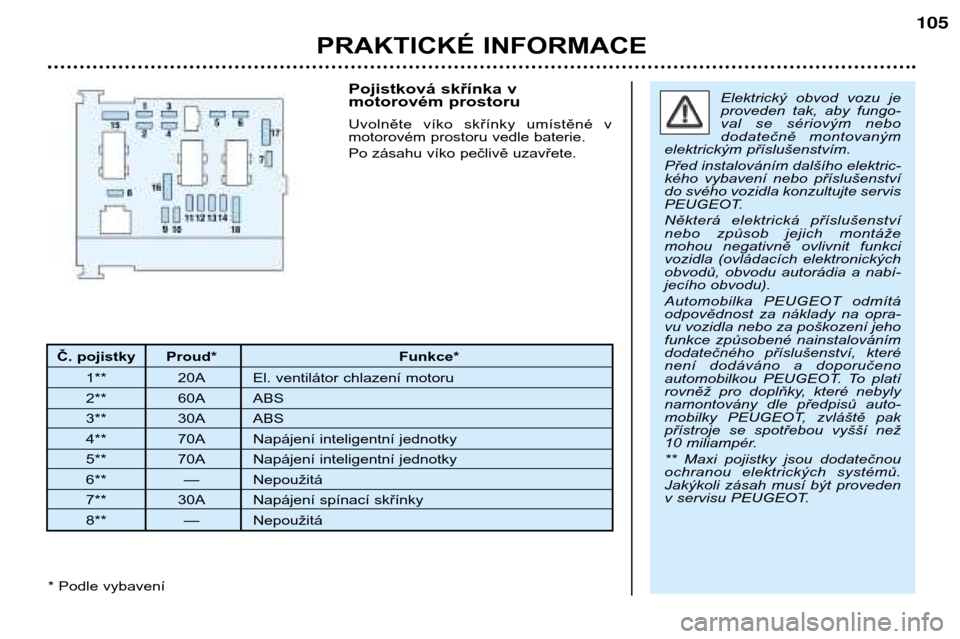

Č. pojistky Proud* Funkce*1** 20A El. ventilátor chlazení motoru
2** 60A ABS
3** 30A ABS
4** 70A Napájení inteligentní jednotky
5** 70A Napájení inteligentní jednotky
6** — Nepoužitá
7** 30A Napájení spínací skřínky
8** — Nepoužitá Pojistková skřínka v
motorovém prostoru
Uvolněte víko skřínky umístěné v
motorovém prostoru vedle baterie.
Po zásahu víko pečlivě uzavřete.
Elektrický obvod vozu je
proveden tak, aby fungo-
val se sériovým nebo
dodatečně montovaným
elektrickým příslušenstvím.
Před instalováním dalšího elektric-
kého vybavení nebo příslušenství
do svého vozidla konzultujte servis
PEUGEOT.
Některá elektrická příslušenství
nebo způsob jejich montáže
mohou negativně ovlivnit funkci
vozidla (ovládacích elektronických
obvodů, obvodu autorádia a nabí-
jecího obvodu).
Automobilka PEUGEOT odmítá
odpovědnost za náklady na opra-vu vozidla nebo za poškození jeho
funkce způsobené nainstalováním
dodatečného příslušenství, které
není dodáváno a doporučeno
automobilkou PEUGEOT. To platí
rovněž pro doplňky, které nebyly
namontovány dle předpisů auto-
mobilky PEUGEOT, zvláště pak
přístroje se spotřebou vyšší než
10 miliampér.
** Maxi pojistky jsou dodatečnou
ochranou elektrických systémů.
Jakýkoli zásah musí být proveden
v servisu PEUGEOT.
* Podle vybavení

PRAKTICKÉ INFORMACE
106
* Podle vybavení.

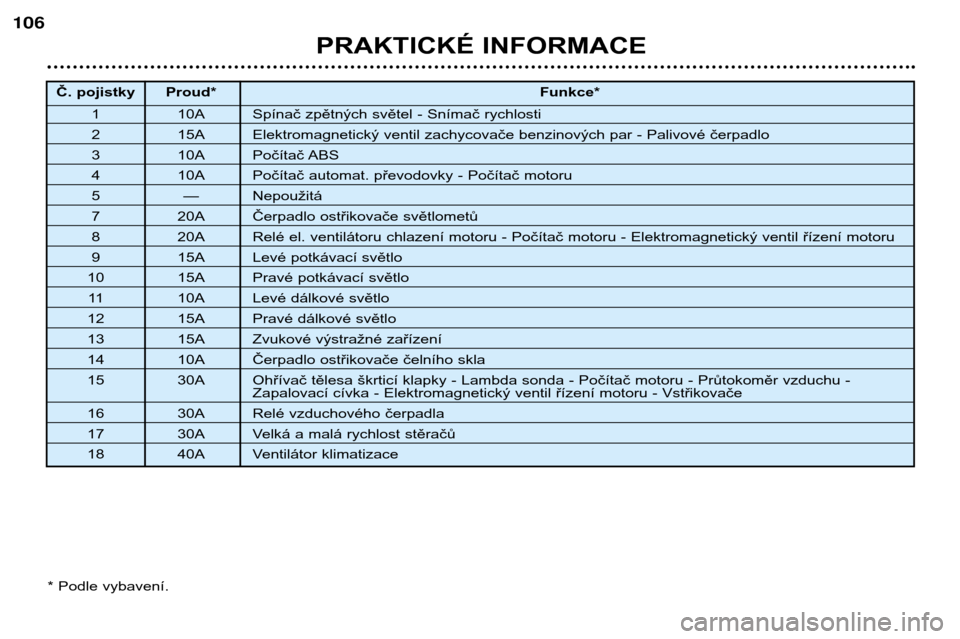

Č. pojistky Proud*Funkce*
1 10A Spínač zpětných světel - Snímač rychlosti
2 15A Elektromagnetický ventil zachycovače benzinových par - Palivové čerpadlo
3 10A Počítač ABS
4 10A Počítač automat. převodovky - Počítač motoru
5 — Nepoužitá
7 20A Čerpadlo ostřikovače světlometů
8 20A Relé el. ventilátoru chlazení motoru - Počítač motoru - Elektromagnetický ventil řízení motoru
9 15A Levé potkávací světlo
10 15A Pravé potkávací světlo
11 10A Levé dálkové světlo
12 15A Pravé dálkové světlo
13 15A Zvukové výstražné zařízení
14 10A Čerpadlo ostřikovače čelního skla
15 30A Ohřívač tělesa škrticí klapky - Lambda sonda - Počítač motoru - Průtokoměr vzduchu -
Zapalovací cívka - Elektromagnetický ventil řízení motoru - Vstřikovače
16 30A Relé vzduchového čerpadla
17 30A Velká a malá rychlost stěračů
18 40A Ventilátor klimatizace
