Peugeot 206 CC 2001.5 Užívateľská príručka (in Slovak)

KONTROLY PEUGEOT
25
Odporúčania homologovaných mazadiel
Vo vedľajšej tabuľke sú uvedené oleje,
ktoré vyhovujú väčšine
prevádzkových podmienok.

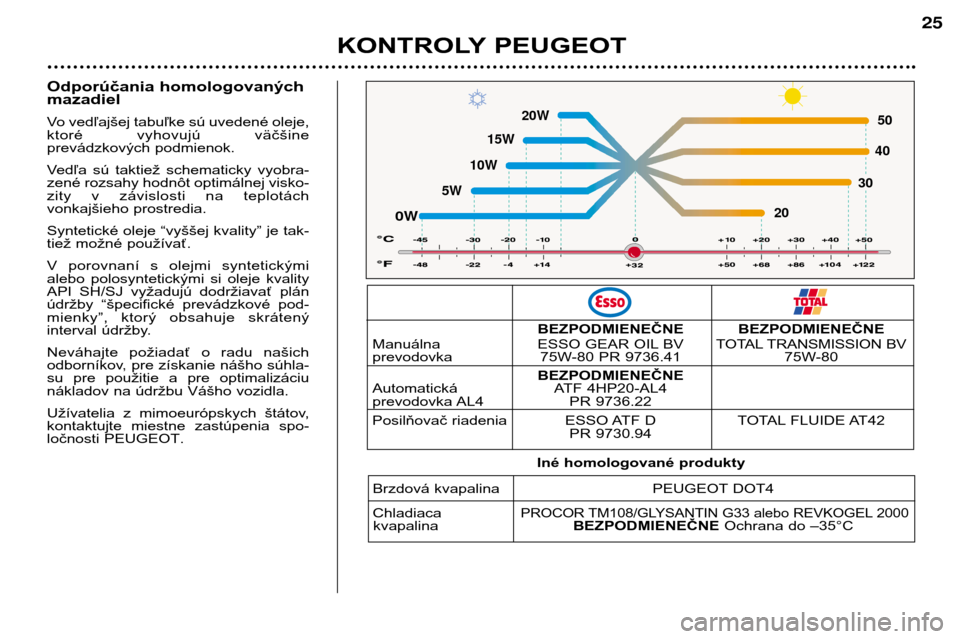

Vedľa sú taktiež schematicky vyobra-
zené rozsahy hodnôt optimálnej visko-
zity v závislosti na teplotách
vonkajšieho prostredia.
Syntetické oleje “vyššej kvality” je tak-
tiež možné používať.
V porovnaní s olejmi syntetickými
alebo polosyntetickými si oleje kvality
API SH/SJ vyžadujú dodržiavať plán
údržby “špecifické prevádzkové pod-
mienky”, ktorý obsahuje skrátený
interval údržby.
Neváhajte požiadať o radu našich
odborníkov, pre získanie nášho súhla-
su pre použitie a pre optimalizáciu
nákladov na údržbu Vášho vozidla.
Užívatelia z mimoeurópskych štátov,
kontaktujte miestne zastúpenia spo-
ločnosti PEUGEOT.
0W203040
50
20W
15W
10W
5W
BEZPODMIENEČNE BEZPODMIENEČNE
Manuálna ESSO GEAR OIL BV TOTAL TRANSMISSION BV
prevodovka 75W-80 PR 9736.41 75W-80
BEZPODMIENEČNE
Automatická ATF 4HP20-AL4
prevodovka AL4 PR 9736.22
Posilňovač riadenia ESSO ATF D TOTAL FLUIDE AT42 PR 9730.94
Brzdová kvapalina PEUGEOT DOT4 Chladiaca
PROCOR TM108/GLYSANTIN G33 alebo REVKOGEL 2000kvapalina BEZPODMIENEČNEOchrana do –35°C
Iné homologované produkty

KONTROLA ČINNOSTI
26

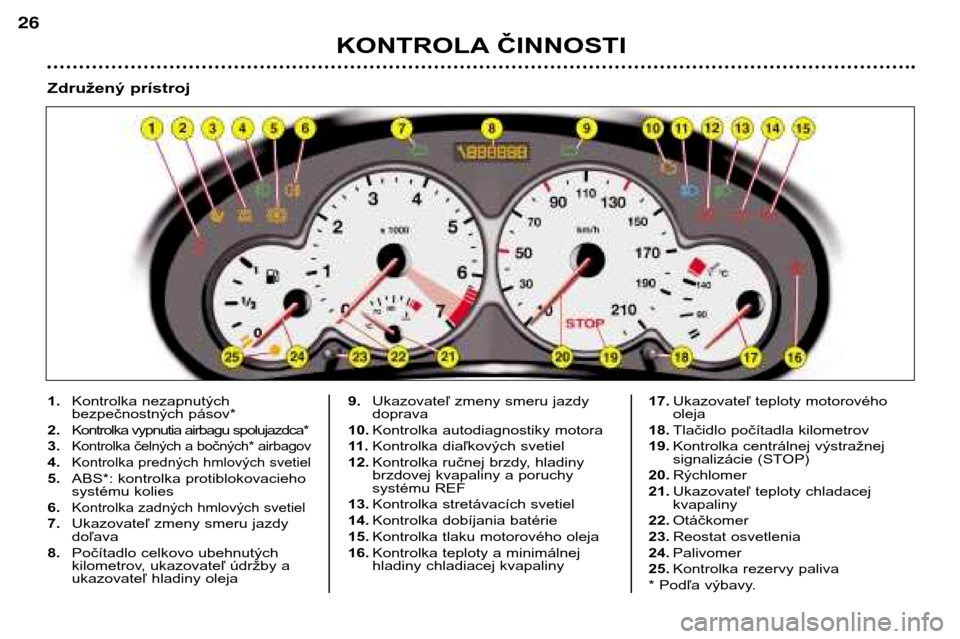

1.Kontrolka nezapnutých
bezpečnostných pásov*
2. Kontrolka vypnutia airbagu spolujazdca*
3.
Kontrolka čelných a bočných* airbagov
4.Kontrolka predných hmlových svetiel
5. ABS*: kontrolka protiblokovacieho
systému kolies
6.
Kontrolka zadných hmlových svetiel
7. Ukazovateľ zmeny smeru jazdydoľava
8. Počítadlo celkovo ubehnutých
kilometrov, ukazovateľ údržby a
ukazovateľ hladiny oleja 9.
Ukazovateľ zmeny smeru jazdydoprava
10. Kontrolka autodiagnostiky motora
11 . Kontrolka diaľkových svetiel
12. Kontrolka ručnej brzdy, hladiny
brzdovej kvapaliny a poruchy
systému REF
13. Kontrolka stretávacích svetiel
14. Kontrolka dobíjania batérie
15. Kontrolka tlaku motorového oleja
16. Kontrolka teploty a minimálnej
hladiny chladiacej kvapaliny 17.
Ukazovateľ teploty motorovéhooleja
18. Tlačidlo počítadla kilometrov
19. Kontrolka centrálnej výstražnej
signalizácie (STOP)
20. Rýchlomer
21. Ukazovateľ teploty chladacej kvapaliny
22. Otáčkomer
23. Reostat osvetlenia
24. Palivomer
25. Kontrolka rezervy paliva
* Podľa výbavy.
Združený prístroj

KONTROLA ČINNOSTI
27

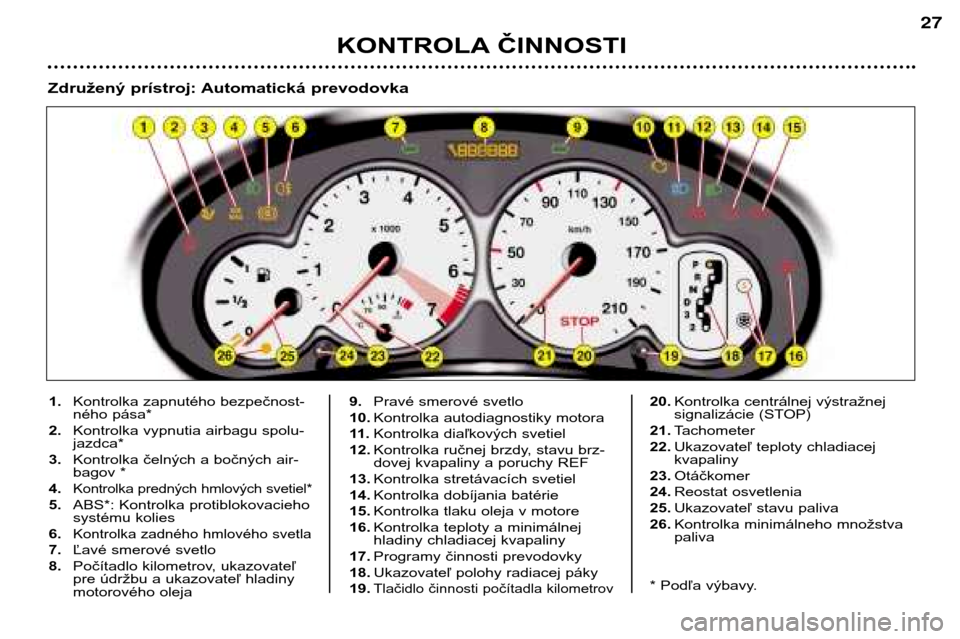

1.Kontrolka zapnutého bezpečnost-
ného pása*
2. Kontrolka vypnutia airbagu spolu-jazdca*
3. Kontrolka čelných a bočných air-
bagov *
4.
Kontrolka predných hmlových svetiel*
5. ABS*: Kontrolka protiblokovacieho
systému kolies
6.
Kontrolka zadného hmlového svetla
7. Ľavé smerové svetlo
8. Počítadlo kilometrov, ukazovateľ
pre údržbu a ukazovateľ hladiny
motorového oleja 9.
Pravé smerové svetlo
10. Kontrolka autodiagnostiky motora
11 . Kontrolka diaľkových svetiel
12. Kontrolka ručnej brzdy, stavu brz-
dovej kvapaliny a poruchy REF
13. Kontrolka stretávacích svetiel
14. Kontrolka dobíjania batérie
15. Kontrolka tlaku oleja v motore
16. Kontrolka teploty a minimálnej
hladiny chladiacej kvapaliny
17. Programy činnosti prevodovky
18. Ukazovateľ polohy radiacej páky
19.
Tlačidlo činnosti počítadla kilometrov
20. Kontrolka centrálnej výstražnej
signalizácie (STOP)
21. Tachometer
22. Ukazovateľ teploty chladiacej kvapaliny
23. Otáčkomer
24. Reostat osvetlenia
25. Ukazovateľ stavu paliva
26. Kontrolka minimálneho množstvapaliva
* Podľa výbavy.
Združený prístroj: Automatická prevodovka

KONTROLA ČINNOSTI
28
Kontrolka ručnej brzdy a
hladiny brzdovej
kvapaliny a poruchy
elektronického deliča
brzdného tlaku (REF)
Signalizuje:
– zatiahnutú alebo zle uvoľnenú ručnú brzdu, alebo.
– nadmerný pokles brzdovej kvapali- ny (ak je kontrolka trvale rozsvie-
tená aj po uvoľnení ručnej brzdy).
– poruchu systému Elektronického deliča brzdného tlaku (REF), v prí-
pade jej rozsvietenia súčasne s
kontrolkou ABS.
Bezodkladne vozidlo zastavte.
Obráťte sa na servis PEUGEOT.
KONTROLA ČINNOSTI
Ak je niektorá výstražná kontrolka
za chodu motoru trvale rozsvietená
alebo ak táto bliká, znamená to
poruchu činnosti príslušného zaria-
denia. Rozsvietenie sa určitých
kontroliek môže byť doprevádzané
zvukovým signálom a varovnou
správou na viacúčelovom displeji.
Nezanedbajte toto upozornenie,
obráťte sa na servis PEUGEOT čo
najskôr.
Kontrolka protiblokovacieho
systému kolies (ABS)*
Trvalé rozsvietenie kontrolky signali-
zuje poruchu systému ABS. Vozidlo si
však zachováva klasický spôsob
brzdenia s posilovačom.
Obráťte sa na servis PEUGEOT.
*Podľa výbavy.
Kontrolka tlaku a
teploty motorovéhooleja
Je prepojená s kontrolkou centrálnej
výstražnej signalizácie (STOP).
Bezodkladne zastavte vozidlo.
Táto kontrolka signalizuje že je:
- alebo nízky tlak oleja,
- alebo nedostatok oleja v mazacom systéme motora. Olej doplňte.
- alebo je teplota oleja príliš vysoká. Rozsvietenie kontrolky je doprevád-
zané zvukovým signálom. Teplotu
oleja znížite znížením rýchlosti
jazdy.
Obráťte sa urýchlene na servis
PEUGEOT.
Kontrolka teploty a
minimálnej hladiny
chladiacej kvapaliny
Je prepojená s kontrolkou centrálnej
výstražnej signalizácie (STOP).
Bezodkladne vozidlo zastavte.
Počkajte pokiaľ poklesne teplota
motora a hladinu doplňte.
Chladiaci okruh je pod tlakom.
V prípade poruchy a z dôvodu
vyhnutia sa riziku popálenín,
odskrutkujte uzáver o 2 otáčky, čím
umožníte tlaku v systéme poklesnúť.
Po poklese tlaku, odstráňte uzáver a
hladinu doplňte.
Obráťte sa na servis PEUGEOT.
Kontrolka centrálnejvýstražnej
signalizácie (STOP)
Je prepojená s kontrolkou "tlak moto-
rového oleja", "teplota a minimálna
hladina chladiacej kvapaliny", "ručná
brzda", "minimálna hladina brzdovej
kvapaliny" a "porucha elektronického
brzdného systému" ako aj s výstrahou
"otvorené dvere" vyobrazenou pikto-
gramom na viacúčelovom displeji.
Pri blikajúcej kontrolke a motore v
chode bezpodmienečne zastavtevozidlo
Obráťte sa na servis PEUGEOT.

KONTROLA ČINNOSTI
29
Kontrolka airbagov
Kontrolka sa rozsvieti pri
zapnutí zapaľovania na
niekoľko sekúnd.
Trvalé rozsvietenie sa tejto kontrolky
pri bežiacom motore je doprevádzané
zvukovým signálom a varovnou sprá-
vou na viacúčelovom displeji a signali-
zuje poruchu airbagov.
Obráťte sa na servis PEUGEOT. Kontrolka nezapnutého
bezpečnostného pásu*
Rozsvietenie kontrolky pri
bežiacom motore signalizuje nezap-
nutý bezpečnostný pás vodiča.
Kontrolka autodiagnosti-
ky motora
Rozsvieti sa pri každom zap-
nutí zapaľovania.
Rozsvietenie tejto kontrolky pri
bežiacom motore signalizuje poruchu
činnosti vstrekovacieho systému,
zapaľovania alebo zariadenia čistenia
výfukových plynov (katalyzátora).
Hrozí zničenie katalyzátora.
Obráťte sa urýchlene na servis
PEUGEOT.
Kontroka minimálnej
hladiny paliva
Pri prvom rozsvietení
signalizuje, že množstvo
paliva v nádrži je dostatočné na prejde-
nie posledným približne 50 km (objem
palivovej nádrže: približne 47 litrov).
Ukazovateľ teploty chladiacej kvapaliny
– Ručička v zóne A, teplota je správna.
– Ručička v zóne B, teplota je príliš
vysoká. Bliká kontrolka centrálnej
výstražnej signalizácie STOP.
Bezpodmienečne zastavte vozidlo.
Obráťte sa na servis PEUGEOT.
*Podľa výbavy.
Kontrolka vypnutia
airbagu spolujazdca*
Rozsvietenie tejto kontrolky
je doprevádzané zvukovým signálom
a varovnou správou "Airbag passa-
ger neutralisé" (vypnutý airbag spo-
lujazdca) na viacúčelovom displeji.
Ak je airbag spolujazdca vypnutý, kon-
trolka sa rozsvieti pri zapnutí
zapaľovania a ostane trvalo svietiť.
Ak kontrolka začne blikať, obráťte sa
na servis PEUGEOT.
Kontrolka dobíjania batérie Signalizuje:
– nesprávnu činnosť dobíjacieho okruhu,
– uvoľnenie svoriek baterky alebo štartéra,
– pretrhnutie alebo uvoľnenie remeňa alternátora,
– poruchu alternátora.
Obráťte sa na servis PEUGEOT.

KONTROLA ČINNOSTI
29
Kontrolka airbagov
Kontrolka sa rozsvieti pri
zapnutí zapaľovania na
niekoľko sekúnd.
Trvalé rozsvietenie sa tejto kontrolky
pri bežiacom motore je doprevádzané
zvukovým signálom a varovnou sprá-
vou na viacúčelovom displeji a signali-
zuje poruchu airbagov.
Obráťte sa na servis PEUGEOT. Kontrolka nezapnutého
bezpečnostného pásu*
Rozsvietenie kontrolky pri
bežiacom motore signalizuje nezap-
nutý bezpečnostný pás vodiča.
Kontrolka autodiagnosti-
ky motora
Rozsvieti sa pri každom zap-
nutí zapaľovania.
Rozsvietenie tejto kontrolky pri
bežiacom motore signalizuje poruchu
činnosti vstrekovacieho systému,
zapaľovania alebo zariadenia čistenia
výfukových plynov (katalyzátora).
Hrozí zničenie katalyzátora.
Obráťte sa urýchlene na servis
PEUGEOT.
Kontroka minimálnej
hladiny paliva
Pri prvom rozsvietení
signalizuje, že množstvo
paliva v nádrži je dostatočné na prejde-
nie posledným približne 50 km (objem
palivovej nádrže: približne 47 litrov).
Ukazovateľ teploty chladiacej kvapaliny
– Ručička v zóne A, teplota je správna.
– Ručička v zóne B, teplota je príliš
vysoká. Bliká kontrolka centrálnej
výstražnej signalizácie STOP.
Bezpodmienečne zastavte vozidlo.
Obráťte sa na servis PEUGEOT.
*Podľa výbavy.
Kontrolka vypnutia
airbagu spolujazdca*
Rozsvietenie tejto kontrolky
je doprevádzané zvukovým signálom
a varovnou správou "Airbag passa-
ger neutralisé" (vypnutý airbag spo-
lujazdca) na viacúčelovom displeji.
Ak je airbag spolujazdca vypnutý, kon-
trolka sa rozsvieti pri zapnutí
zapaľovania a ostane trvalo svietiť.
Ak kontrolka začne blikať, obráťte sa
na servis PEUGEOT.
Kontrolka dobíjania batérie Signalizuje:
– nesprávnu činnosť dobíjacieho okruhu,
– uvoľnenie svoriek baterky alebo štartéra,
– pretrhnutie alebo uvoľnenie remeňa alternátora,
– poruchu alternátora.
Obráťte sa na servis PEUGEOT.

KONTROLA ČINNOSTI
30
Displej umiestnený v združenom prístroji
Zobrazuje postupne za sebou po zapnutí zapaľovania tieto tri informácie:
- ukazovateľ údržby (viď príslušnú kapitolu),
- ukazovateľ hladiny motorového oleja,
- počítadlo kilometrov (celkovo a denne ubehnutých).Upozornenie:počítadlo celkovo a denne ubehnutých kilometrov je zobrazené po
dobu 30 sekúnd pri vypnutí zapaľovania, pri otvorení dverí vodiča ako aj pri
odomknutí a zamknutí vozidla.
Ukazovateľ úrovne motorového oleja
Po zapnutí zapaľovania je zobrazený údaj o množstve oleja v motore na približne
10 sekúnd, po informácii o údržbe.
Maximum
Ak je správa potvrdená ručnou kontrolou hladiny
oleja pomocou manuálnej mierky, zvýšená
hladina motorového oleja môže spôsobiť
poškodenie motora.
Obráťte sa urýchlene na servis PEUGEOT. Minimum
Hladinu oleja prekontrolujte ručnou mierkou a v
prípade potreby jeho hladinu doplňte. Údaj na
displeji je dôveryhodný iba ak stojí vozidlo na
vodorovnej podložke s vypnutým motorom aspoň
10 minút.
Porucha odmerky hladiny oleja
6 blikajúcich segmentov signalizuje poruchu čin-
nosti mierky hladiny oleja.
Hrozí Vám riziko poškodenia motora.
Obráťte sa bezodkladne na servis PEUGEOT.
Ukazovateľ teploty motorového oleja
Pri zapnutom motore ukazovateľ
signalizuje teplotu:
– ručička v zóne
C, teplota je správna,
– ručička v zóne Dteplota je príliš
vysoká.Teplotu oleja znížite tiež
znížením jazdnej rýchlosti.

KONTROLA ČINNOSTI
30
Displej umiestnený v združenom prístroji
Zobrazuje postupne za sebou po zapnutí zapaľovania tieto tri informácie:
- ukazovateľ údržby (viď príslušnú kapitolu),
- ukazovateľ hladiny motorového oleja,
- počítadlo kilometrov (celkovo a denne ubehnutých).Upozornenie:počítadlo celkovo a denne ubehnutých kilometrov je zobrazené po
dobu 30 sekúnd pri vypnutí zapaľovania, pri otvorení dverí vodiča ako aj pri
odomknutí a zamknutí vozidla.
Ukazovateľ úrovne motorového oleja
Po zapnutí zapaľovania je zobrazený údaj o množstve oleja v motore na približne
10 sekúnd, po informácii o údržbe.
Maximum
Ak je správa potvrdená ručnou kontrolou hladiny
oleja pomocou manuálnej mierky, zvýšená
hladina motorového oleja môže spôsobiť
poškodenie motora.
Obráťte sa urýchlene na servis PEUGEOT. Minimum
Hladinu oleja prekontrolujte ručnou mierkou a v
prípade potreby jeho hladinu doplňte. Údaj na
displeji je dôveryhodný iba ak stojí vozidlo na
vodorovnej podložke s vypnutým motorom aspoň
10 minút.
Porucha odmerky hladiny oleja
6 blikajúcich segmentov signalizuje poruchu čin-
nosti mierky hladiny oleja.
Hrozí Vám riziko poškodenia motora.
Obráťte sa bezodkladne na servis PEUGEOT.
Ukazovateľ teploty motorového oleja
Pri zapnutom motore ukazovateľ
signalizuje teplotu:
– ručička v zóne
C, teplota je správna,
– ručička v zóne Dteplota je príliš
vysoká.Teplotu oleja znížite tiež
znížením jazdnej rýchlosti.

KONTROLA ČINNOSTI
31
Núdzová výstražná signalizácia
Po stlačení tlačidla obe kontrolky sme-
roviek začnú blikať.
Môže fungovať aj pri vypnutom zapaľovaní.

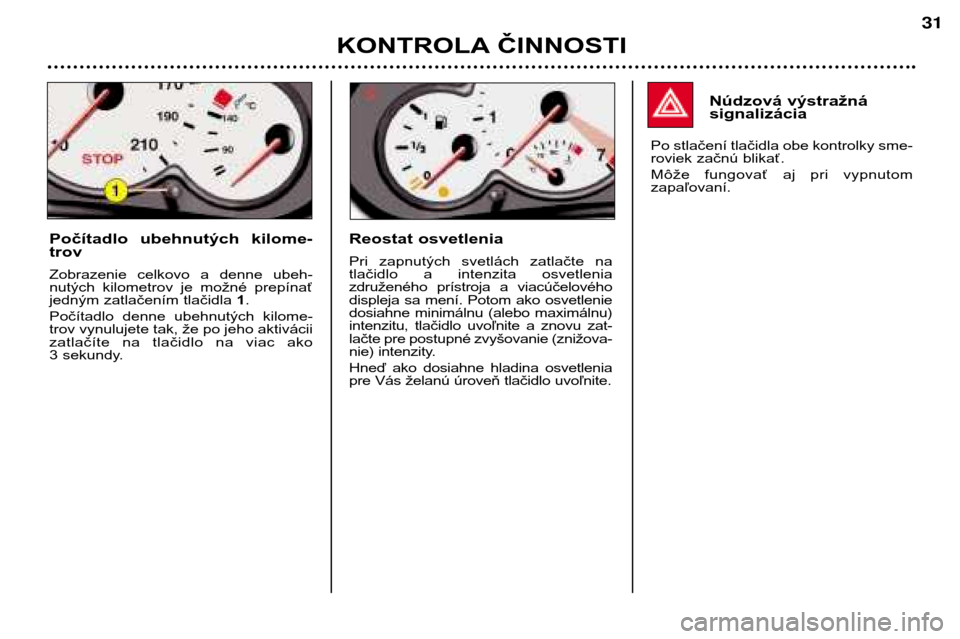

Počítadlo ubehnutých kilome- trov
Zobrazenie celkovo a denne ubeh-
nutých kilometrov je možné prepínať
jedným zatlačením tlačidla 1.
Počítadlo denne ubehnutých kilome-
trov vynulujete tak, že po jeho aktivácii
zatlačíte na tlačidlo na viac ako
3 sekundy.Reostat osvetlenia
Pri zapnutých svetlách zatlačte na
tlačidlo a intenzita osvetlenia
združeného prístroja a viacúčelového
displeja sa mení. Potom ako osvetlenie
dosiahne minimálnu (alebo maximálnu)
intenzitu, tlačidlo uvoľnite a znovu zat-
lačte pre postupné zvyšovanie (znižova-
nie) intenzity.
Hneď ako dosiahne hladina osvetlenia
pre Vás želanú úroveň tlačidlo uvoľnite.

VÁŠ PEUGEOT 206 CC DETAILNE
32
Nastavenie parametrov
Podržte tlačidlo 1zatlačené na 2 sekundy a získate prístup do režimu nastavo-
vania, údaj bliká čo znamená že je na modifikáciu pripravený.
Potom, každé potlačenie tlačidla 1Vám umožní defilovať (postupne zobrazovať)
rôzne parametre v nasledovnom poradí:
- Jazyk, v ktorom sa budú zobrazovať informácie,
- Jednotka rýchlosti (km alebo míle),
- Jednotka teploty (°C alebo °Farenheita),
- Formát hodín (12 alebo 24 hodín),
- Hodiny,
- Minúty,
- Rok,
- Mesiac,
- Deň,
Stlačením tlačidla 2môžete meniť hodnotu zvoleného údaju. Držte tlačidlo
stlačené, ak chcete aby údaje defilovali.
Po uplynutí 10 sekúnd bez stlačenia bude displej opäť zobrazovať základné
údaje, modifikované údaje sú uložené do pamäte.Displej B
Umožňuje získať tieto informácie:
- Hodiny,
- Dátum,
- Vonkajšia teplota ( bliká pri riziku tvorby poľadovice),
- Informácie autorádia,
- Kontrola správneho uzavretia. Displej Vám graficky signalizuje
nesprávne uzavreté dvere.
- Výstražné odkazy (napr.: "poru- cha dobíjania batérie") alebo
informácie (napr.: "nízka hladina
paliva") zobrazované dočasne,
ktoré môžu byť zmazané po zat-
lačení na tlačidlá 1alebo 2.
- Palubný počítač.
