Page 141 of 263
!
147

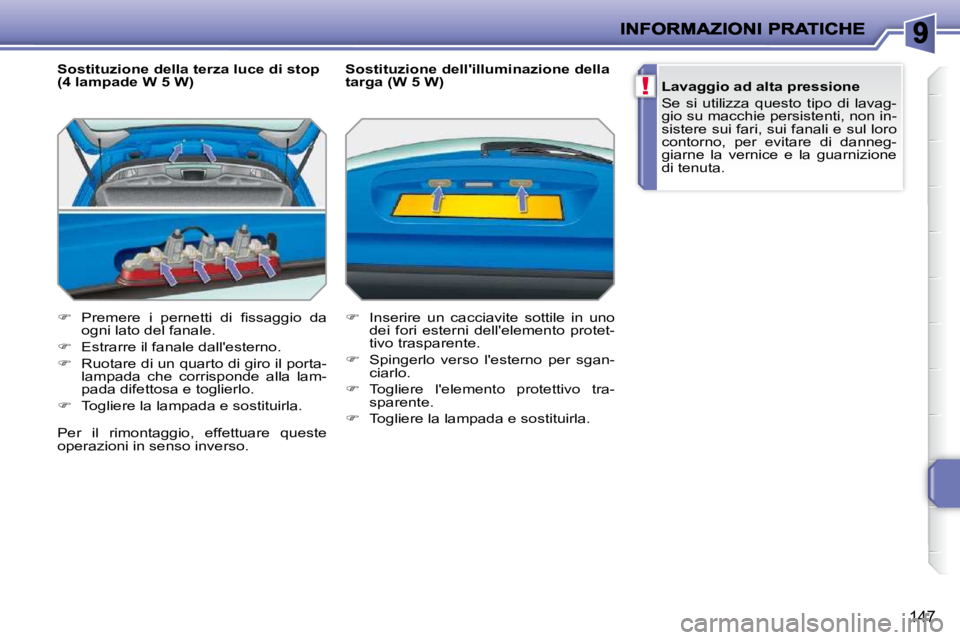

Sostituzione della terza luce di stop
(4 lampade W 5 W)
P r e m e r e i p e r n e t t i d i fi s s a g g i o d a
ogni lato del fanale.
Estrarre il fanale dall'esterno.
Ruotare di un quarto di giro il porta-
lampada che corrisponde alla lam-
pada difettosa e toglierlo.
Togliere la lampada e sostituirla. Sostituzione dell'illuminazione della
t a r g a ( W 5 W )
Inserire un cacciavite sottile in uno
dei fori esterni dell'elemento protet-
tivo trasparente.
Spingerlo verso l'esterno per sgan-
ciarlo.
Togliere l'elemento protettivo tra-
sparente.
Togliere la lampada e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
L a v a g g i o a d a l t a p r e s s i o n e
Se si utilizza questo tipo di lavag-
gio su macchie persistenti, non in-
sistere sui fari, sui fanali e sul loro
contorno, per evitare di danneg-
giarne la vernice e la guarnizione
di tenuta.
Page 142 of 263
i
148

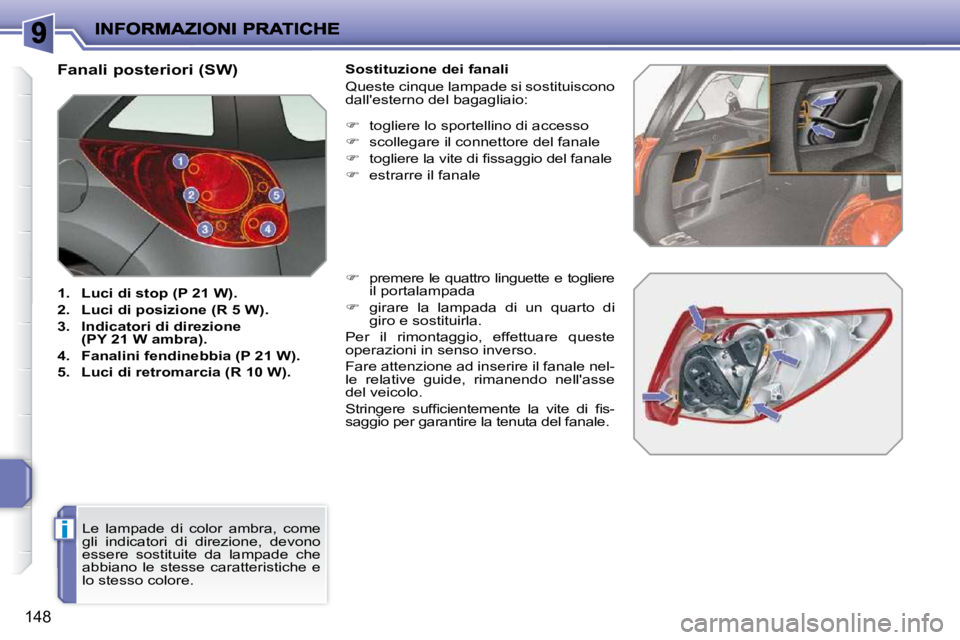

Fanali posteriori (SW)
1. Luci di stop (P 21 W).
2. Luci di posizione (R 5 W).
3. Indicatori di direzione
(PY 21 W ambra).
4. Fanalini fendinebbia (P 21 W).
5. Luci di retromarcia (R 10 W). Sostituzione dei fanali
Queste cinque lampade si sostituiscono
dall'esterno del bagagliaio:
togliere lo sportellino di accesso
scollegare il connettore del fanale
t o g l i e r e l a v i t e d i fi s s a g g i o d e l f a n a l e
estrarre il fanale
premere le quattro linguette e togliere
il portalampada
girare la lampada di un quarto di
giro e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Fare attenzione ad inserire il fanale nel-
le relative guide, rimanendo nell'asse
del veicolo.
S t r i n g e r e s u f fi c i e n t e m e n t e l a v i t e d i fi s -
saggio per garantire la tenuta del fanale.
Le lampade di color ambra, come
gli indicatori di direzione, devono
essere sostituite da lampade che
abbiano le stesse caratteristiche e
lo stesso colore.
Page 143 of 263
!
149

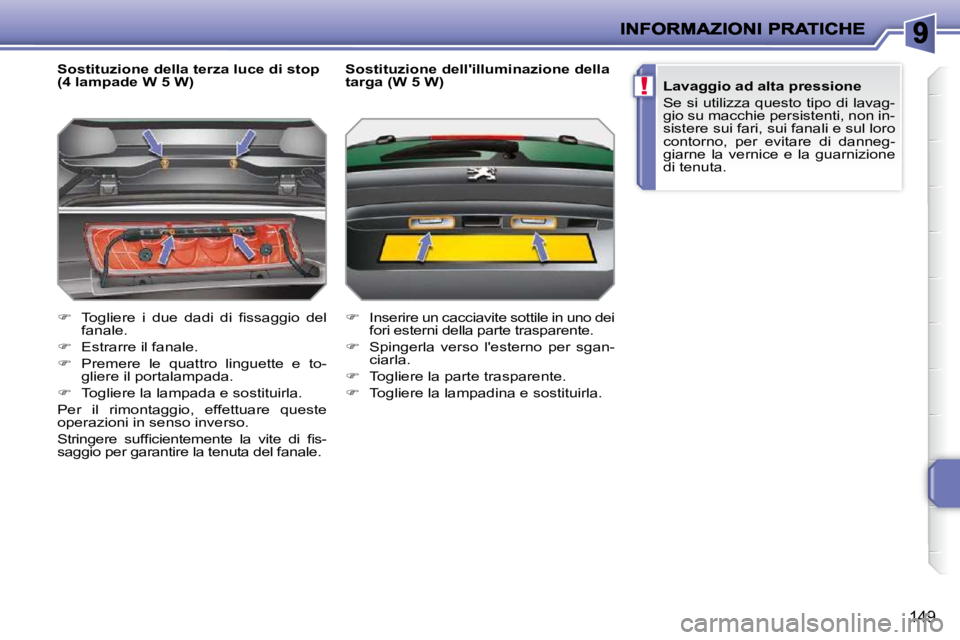

Sostituzione della terza luce di stop
(4 lampade W 5 W)
T o g l i e r e i d u e d a d i d i fi s s a g g i o d e l
fanale.
Estrarre il fanale.
Premere le quattro linguette e to-
gliere il portalampada.
Togliere la lampada e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
S t r i n g e r e s u f fi c i e n t e m e n t e l a v i t e d i fi s -
saggio per garantire la tenuta del fanale. Sostituzione dell'illuminazione della
t a r g a ( W 5 W )
Inserire un cacciavite sottile in uno dei
fori esterni della parte trasparente.
Spingerla verso l'esterno per sgan-
ciarla.
Togliere la parte trasparente.
Togliere la lampadina e sostituirla.
L a v a g g i o a d a l t a p r e s s i o n e
Se si utilizza questo tipo di lavag-
gio su macchie persistenti, non in-
sistere sui fari, sui fanali e sul loro
contorno, per evitare di danneg-
giarne la vernice e la guarnizione
di tenuta.

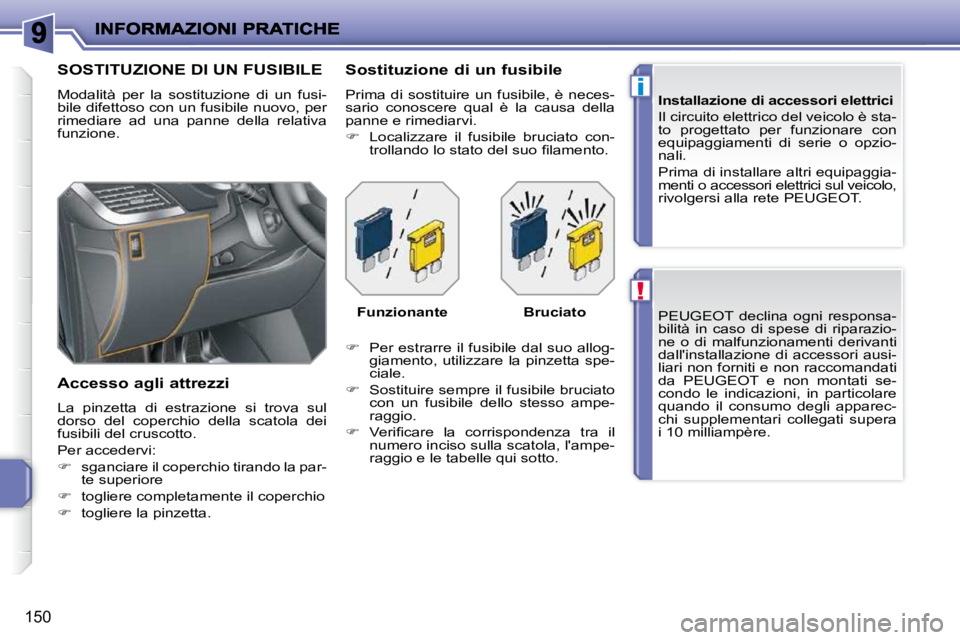

Page 144 of 263
!
i
150
PEUGEOT declina ogni responsa-
bilità in caso di spese di riparazio-
ne o di malfunzionamenti derivanti
dall'installazione di accessori ausi-
liari non forniti e non raccomandati
da PEUGEOT e non montati se-
condo le indicazioni, in particolare
quando il consumo degli apparec-
chi supplementari collegati supera
i 10 milliampère.
Installazione di accessori elettrici
Il circuito elettrico del veicolo è sta-
to progettato per funzionare con
equipaggiamenti di serie o opzio-
nali.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT.
SOSTITUZIONE DI UN FUSIBILE
Modalità per la sostituzione di un fusi-
bile difettoso con un fusibile nuovo, per
rimediare ad una panne della relativa
funzione.
A c c e s s o a g l i a t t r e z z i
La pinzetta di estrazione si trova sul
dorso del coperchio della scatola dei
fusibili del cruscotto.
Per accedervi:
sganciare il coperchio tirando la par-
te superiore
togliere completamente il coperchio
togliere la pinzetta. Sostituzione di un fusibile
Prima di sostituire un fusibile, è neces-
sario conoscere qual è la causa della
panne e rimediarvi.
Localizzare il fusibile bruciato con-
t r o l l a n d o l o s t a t o d e l s u o fi l a m e n t o .
Per estrarre il fusibile dal suo allog-
giamento, utilizzare la pinzetta spe-
ciale.
Sostituire sempre il fusibile bruciato
con un fusibile dello stesso ampe-
raggio.
V e r i fi c a r e l a c o r r i s p o n d e n z a t r a i l
numero inciso sulla scatola, l'ampe-
raggio e le tabelle qui sotto.
Funzionante
Bruciato
Page 145 of 263
151

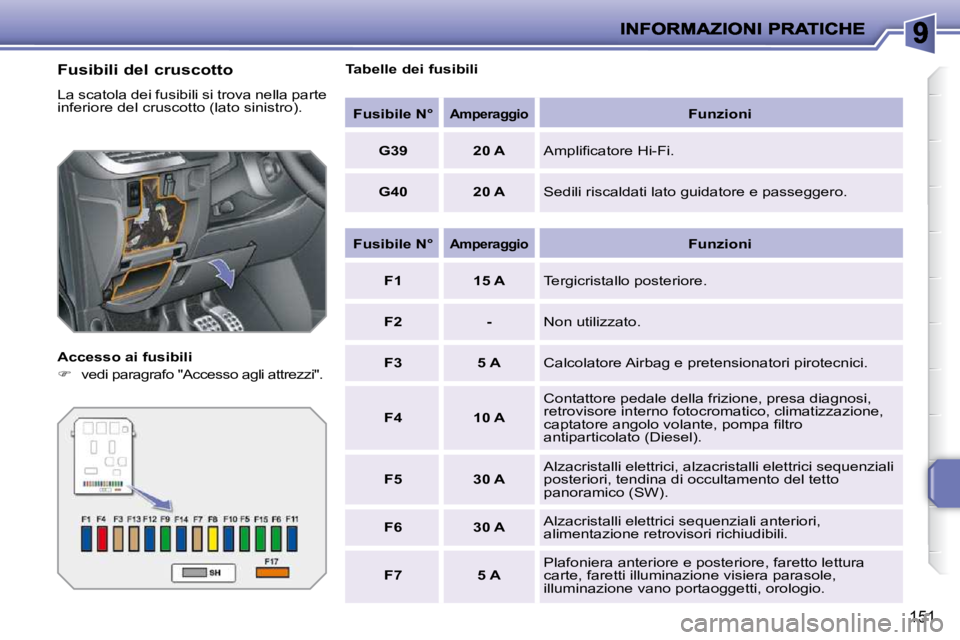

Fusibili del cruscotto
La scatola dei fusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
vedi paragrafo "Accesso agli attrezzi". Tabelle dei fusibili
Fusibile N°
A m p e r a g g i o
Funzioni
G39 20 A A m p l i fi c a t o r e H i - F i .
G40 20 A Sedili riscaldati lato guidatore e passeggero.
Fusibile N°
A m p e r a g g i o
Funzioni
F1 15 A Tergicristallo posteriore.
F2 - Non utilizzato.
F3 5 A Calcolatore Airbag e pretensionatori pirotecnici.
F4 10 A Contattore pedale della frizione, presa diagnosi,
retrovisore interno fotocromatico, climatizzazione,
c a p t a t o r e a n g o l o v o l a n t e , p o m p a fi l t r o
antiparticolato (Diesel).
F5 30 A Alzacristalli elettrici, alzacristalli elettrici sequenziali
posteriori, tendina di occultamento del tetto
panoramico (SW).
F6 30 A Alzacristalli elettrici sequenziali anteriori,
alimentazione retrovisori richiudibili.
F 7 5 A Plafoniera anteriore e posteriore, faretto lettura
carte, faretti illuminazione visiera parasole,
illuminazione vano portaoggetti, orologio.
Page 146 of 263
152

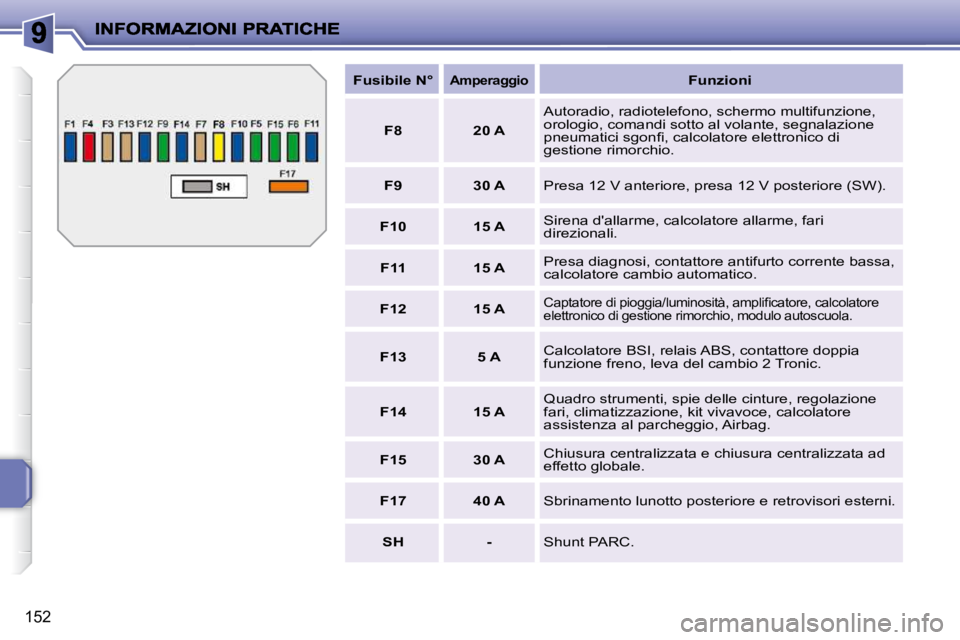

Fusibile N°
A m p e r a g g i o
Funzioni
F8 20 A Autoradio, radiotelefono, schermo multifunzione,
orologio, comandi sotto al volante, segnalazione
p n e u m a t i c i s g o n fi , c a l c o l a t o r e e l e t t r o n i c o d i
gestione rimorchio.
F9 30 A Presa 12 V anteriore, presa 12 V posteriore (SW).
F10 15 A Sirena d'allarme, calcolatore allarme, fari
direzionali.
F11 15 A Presa diagnosi, contattore antifurto corrente bassa,
calcolatore cambio automatico.
F12 15 A
C a p t a t o r e d i p i o g g i a / l u m i n o s i t à , a m p l i fi c a t o r e , c a l c o l a t o r e
elettronico di gestione rimorchio, modulo autoscuol a.
F13 5 A Calcolatore BSI, relais ABS, contattore doppia
funzione freno, leva del cambio 2 Tronic.
F14 15 A Quadro strumenti, spie delle cinture, regolazione
fari, climatizzazione, kit vivavoce, calcolatore
assistenza al parcheggio, Airbag.
F15 30 A Chiusura centralizzata e chiusura centralizzata ad
effetto globale.
F 1 7 40 A Sbrinamento lunotto posteriore e retrovisori esterni.
SH - Shunt PARC.
Page 147 of 263
153

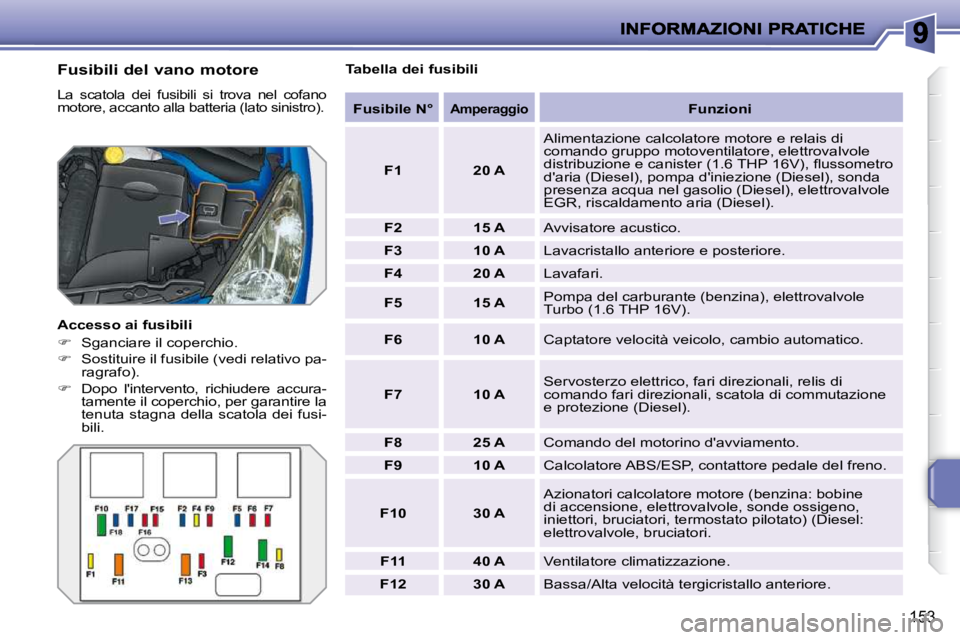

F u s i b i l i d e l v a n o m o t o r e
La scatola dei fusibili si trova nel cofano
motore, accanto alla batteria (lato sinistro).
Accesso ai fusibili
Sganciare il coperchio.
Sostituire il fusibile (vedi relativo pa-
ragrafo).
Dopo l'intervento, richiudere accura-
tamente il coperchio, per garantire la
tenuta stagna della scatola dei fusi-
bili. Tabella dei fusibili
Fusibile N°
A m p e r a g g i o
Funzioni
F1 20 A Alimentazione calcolatore motore e relais di
comando gruppo motoventilatore, elettrovalvole
d i s t r i b u z i o n e e c a n i s t e r ( 1 . 6 T H P 1 6 V ) , fl u s s o m e t r o
d'aria (Diesel), pompa d'iniezione (Diesel), sonda
presenza acqua nel gasolio (Diesel), elettrovalvole
EGR, riscaldamento aria (Diesel).
F2 15 A Avvisatore acustico.
F3 10 A Lavacristallo anteriore e posteriore.
F4 20 A Lavafari.
F5 15 A Pompa del carburante (benzina), elettrovalvole
T u r b o ( 1 . 6 T H P 1 6 V ) .
F6 10 A Captatore velocità veicolo, cambio automatico.
F 7 10 A Servosterzo elettrico, fari direzionali, relis di
comando fari direzionali, scatola di commutazione
e protezione (Diesel).
F8 25 A Comando del motorino d'avviamento.
F9 10 A Calcolatore ABS/ESP, contattore pedale del freno.
F10 30 A Azionatori calcolatore motore (benzina: bobine
di accensione, elettrovalvole, sonde ossigeno,
iniettori, bruciatori, termostato pilotato) (Diesel:
elettrovalvole, bruciatori.
F11 40 A Ventilatore climatizzazione.
F12 30 A Bassa/Alta velocità tergicristallo anteriore.
Page 148 of 263
154

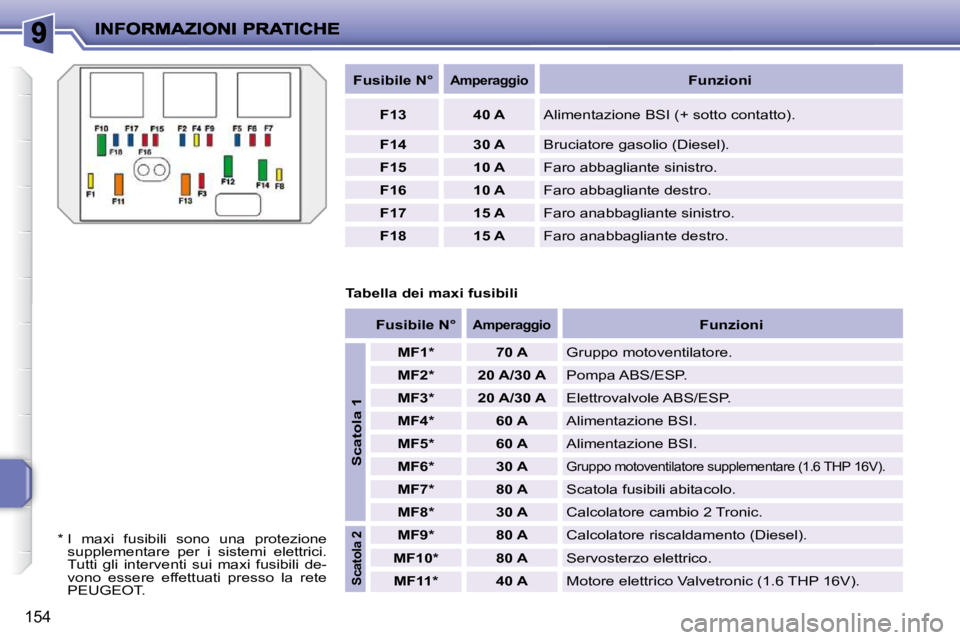

Fusibile N° A m p e r a g g i o
Funzioni
F13 40 A Alimentazione BSI (+ sotto contatto).
F14 30 A Bruciatore gasolio (Diesel).
F15 10 A Faro abbagliante sinistro .
F16 10 A Faro abbagliante destro .
F 1 7 15 A Faro anabbagliante sinistro .
F18 15 A Faro anabbagliante destro .
* I maxi fusibili sono una protezione supplementare per i sistemi elettrici.
Tutti gli interventi sui maxi fusibili de-
vono essere effettuati presso la rete
PEUGEOT. Tabella dei maxi fusibili
Fusibile N°
A m p e r a g g i o
Funzioni
Scatola 1
MF1 * 7 0 A Gruppo motoventilatore.
MF2 * 20 A/30 A Pompa ABS/ESP.
MF3 * 20 A/30 A Elettrovalvole ABS/ESP.
MF4 * 60 A Alimentazione BSI.
MF5 * 60 A Alimentazione BSI.
MF6 * 30 A
G r u p p o m o t o v e n t i l a t o r e s u p p l e m e n t a r e ( 1 . 6 T H P 1 6 V ) .
M F 7 * 80 A Scatola fusibili abitacolo.
MF8 * 30 A Calcolatore cambio 2 Tronic.
Scatola 2
MF9 * 80 A Calcolatore riscaldamento (Diesel).
MF10 * 80 A Servosterzo elettrico.
MF11 * 40 A M o t o r e e l e t t r i c o V a l v e t r o n i c ( 1 . 6 T H P 1 6 V ) .
Page 149 of 263
155
BATTERIA
Modalità per ricaricare la batteria scarica o
per riavviare il motore con un'altra bat-
teria.
Accesso alla batteria A v v i a m e n t o c o n u n ' a l t r a b a t t e r i a
Collegare il cavo rosso al morsetto (+)
della batteria in panne A , quindi al
morsetto (+) della batteria di emer-
genza B .
Collegare un'estremità del cavo verde
o nero al morsetto (-) della batteria
d'emergenza B .
Collegare l'altra estremità del cavo
verde o nero ad un punto di massa C
d e l v e i c o l o i n p a n n e , i l p i ù l o n t a n o
possibile dalla batteria (ad esempio,
al supporto motore destro).
Azionare il motorino d'avviamento,
far funzionare il motore.
Attendere il ritorno al minimo e scol-
legare i cavi.
La batteria si trova nel vano motore, a
sinistra.
Per accedervi:
aprire il cofano con la maniglia interna,
poi con quella esterna,
fi s s a r e l ' a s t a d i s o s t e g n o d e l c o f a n o ,
togliere il coperchietto in plastica
per accedere ai due morsetti.
Page 150 of 263
!
!
i
156

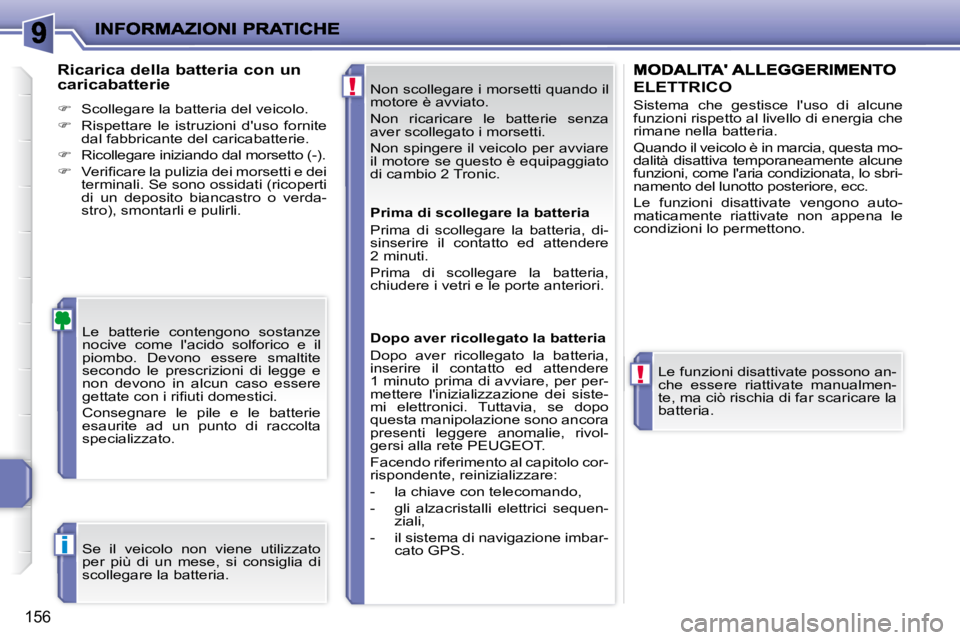

Non scollegare i morsetti quando il
motore è avviato.
Non ricaricare le batterie senza
aver scollegato i morsetti.
Non spingere il veicolo per avviare
il motore se questo è equipaggiato
di cambio 2 Tronic.
Le batterie contengono sostanze
nocive come l'acido solforico e il
piombo. Devono essere smaltite
secondo le prescrizioni di legge e
non devono in alcun caso essere
g e t t a t e c o n i r i fi u t i d o m e s t i c i .
Consegnare le pile e le batterie
esaurite ad un punto di raccolta
specializzato.
Ricarica della batteria con un
caricabatterie
Scollegare la batteria del veicolo.
Rispettare le istruzioni d'uso fornite
dal fabbricante del caricabatterie.
Ricollegare iniziando dal morsetto (-).
V e r i fi c a r e l a p u l i z i a d e i m o r s e t t i e d e i
terminali. Se sono ossidati ( ricoperti
di un deposito biancastro o verda-
stro), smontarli e pulirli.
Le funzioni disattivate possono an-
che essere riattivate manualmen-
te, ma ciò rischia di far scaricare la
batteria. ELETTRICO
Sistema che gestisce l'uso di alcune funzioni rispetto al livello di energia che rimane nella batteria.
Quando il veicolo è in marcia, questa mo-
dalità disattiva temporaneamente alcune
funzioni, come l'aria condizionata, lo sbri-
namento del lunotto posteriore, ecc.
Le funzioni disattivate vengono auto-maticamente riattivate non appena le condizioni lo permettono.
Se il veicolo non viene utilizzato
p e r p i ù d i u n m e s e , s i c o n s i g l i a d i
scollegare la batteria. P r i m a d i s c o l l e g a r e l a b a t t e r i a
Prima di scollegare la batteria, di-
sinserire il contatto ed attendere
2 minuti.
Prima di scollegare la batteria,
chiudere i vetri e le porte anteriori.
D o p o a v e r r i c o l l e g a t o l a b a t t e r i a
Dopo aver ricollegato la batteria,
inserire il contatto ed attendere
1 minuto prima di avviare, per per-
mettere l'inizializzazione dei siste-
mi elettronici. Tuttavia, se dopo
questa manipolazione sono ancora
presenti leggere anomalie, rivol-
gersi alla rete PEUGEOT.
Facendo riferimento al capitolo cor-
rispondente, reinizializzare:
- la chiave con telecomando,
- gli alzacristalli elettrici sequen-
ziali,
- il sistema di navigazione imbar- cato GPS.
