PEUGEOT 207 2011 Instrukcja obsługi (in Polish)

1KONTROLA JAZDY
19
ZESTAW WSKAŹNIKÓW - DIESEL RĘCZNA LUB AUTOMATYCZNA
SKRZYNIA BIEGÓW

Panel, na którym rozmieszczone są ze-
stawy wskaźników oraz kontrolki funkcji
samochodu.
5.
Wyświetlacz.


6.
Przycisk zerowania wyświetlacza.

Zeruje wybraną funkcję (dzienny
licznik kilometrów lub licznik serwi-
sowy).

7.

Przycisk oświetlenia zestawu wskaź-
ników.
Zmienia intensywność oświetlenia
stanowiska kierowcy.

8.
Automatyczna skrzynia biegów
.

Wskazuje wybrany program i włą-
czony bieg.


Zestawy wskaźników



1.
Obrotomierz.

Wskazuje prędkość obrotową silni-
ka (x 1000 obr/min lub rpm).

2.
Wskaźnik poziomu paliwa.

Wskazuje ilość paliwa, jaka pozo-
stała w zbiorniku.

3.
Temperatura płynu chłodniczego.



Wskazuje temperaturę płynu chłod-
niczego (°Celsjusza).

4.
Prędkościomierz.

Wskazuje bieżącą prędkość samo-
chodu (km/h lub mph).

A.
Ogranicznik prędkości
.
lub
Regulator prędkości.

(km/h lub mph)

B.
Dzienny licznik przebiegu.

(km lub mile)

C.
Licznik serwisowy.

(km lub mile) następnie

Wskaźnik poziomu oleju silniko-
wego.

następnie
Licznik całkowitego przebiegu.

(km lub mile)
Trzy wyżej wymienione funkcje po-
jawiają się kolejno po włączeniu za-
płonu.
Wyświetlacz
Więcej informacji znajduje się w roz-
dziale odpowiadającym funkcji i przypi-
sanemu do niej wyświetlaczowi.

1
!
KONTROLA JAZDY
20

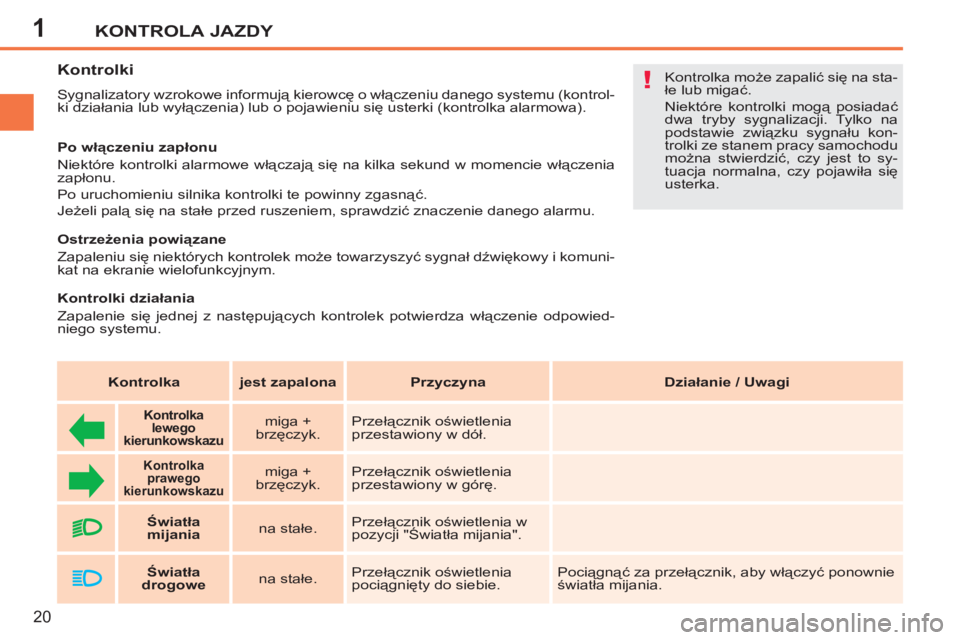

Kontrolki

Sygnalizatory wzrokowe informują kierowcę o włączeniu danego systemu (kontrol-
ki działania lub wyłączenia) lub o pojawieniu się usterki (kontrolka alarmowa).

Po włączeniu zapłonu
Niektóre kontrolki alarmowe włączają się na kilka sekund w momencie włączenia
zapłonu.
Po uruchomieniu silnika kontrolki te powinny zgasnąć.
Jeżeli palą się na stałe przed ruszeniem, sprawdzić znaczenie danego alarmu.

Ostrzeżenia powiązane
Zapaleniu się niektórych kontrolek może towarzyszyć sygnał dźwiękowy i komuni-
kat na ekranie wielofunkcyjnym. Kontrolka może zapalić się na sta-
łe lub migać.
Niektóre kontrolki mogą posiadać
dwa tryby sygnalizacji. Tylko na
podstawie związku sygnału kon-
trolki ze stanem pracy samochodu
można stwierdzić, czy jest to sy-
tuacja normalna, czy pojawił
a się
usterka.

Kontrolki działania
Zapalenie się jednej z następujących kontrolek potwierdza włączenie odpowied-
niego systemu.



Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi







Kontrolka
lewego
kierunkowskazu

miga +
brzęczyk. Przełącznik oświetlenia
przestawiony w dół.






Kontrolka
prawego
kierunkowskazu

miga +
brzęczyk. Przełącznik oświetlenia
przestawiony w górę.






Światła
mijania
na stałe. Przełącznik oświetlenia w
pozycji "Światła mijania".





Światła
drogowe
na stałe. Przełącznik oświetlenia
pociągnięty do siebie. Pociągnąć za przełącznik, aby włączyć ponownie
światła mijania.

1KONTROLA JAZDY
21

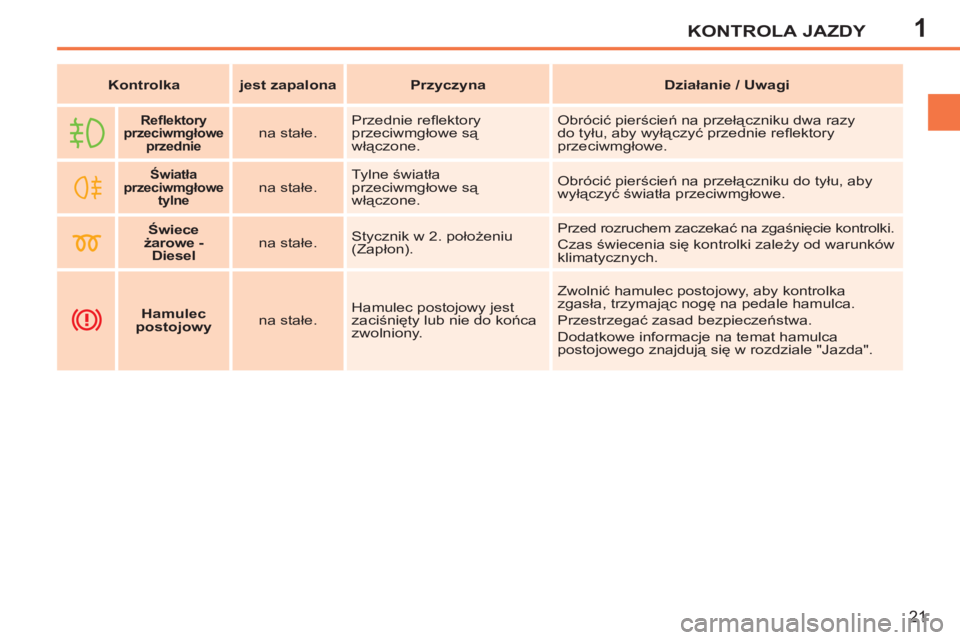

Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi







Refl ektory
przeciwmgłowe
przednie

na stałe. Przednie refl ektory
przeciwmgłowe są
włączone. Obrócić pierścień na przełączniku dwa razy
do tyłu, aby wyłączyć przednie refl ektory
przeciwmgłowe.





Światła
przeciwmgłowe
tylne

na stałe. Tylne światła
przeciwmgłowe są
włączone. Obrócić pierścień na przełączniku do tyłu, aby
wyłączyć światła przeciwmgłowe.





Świece
żarowe -
Diesel
na stałe. Stycznik w 2. położeniu
(Zapłon). Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Czas świecenia się kontrolki zależy od warunków
klimatycznych.





Hamulec
postojowy


na stałe. Hamulec postojowy jest
zaciśnięty lub nie do końca
zwolniony. Zwolnić hamulec postojowy, aby kontrolka
zgasła, trzymając nogę na pedale hamulca.
Przestrzegać zasad bezpieczeństwa.
Dodatkowe informacje na temat hamulca
postojowego znajdują się w rozdziale "Jazda".

1KONTROLA JAZDY
22

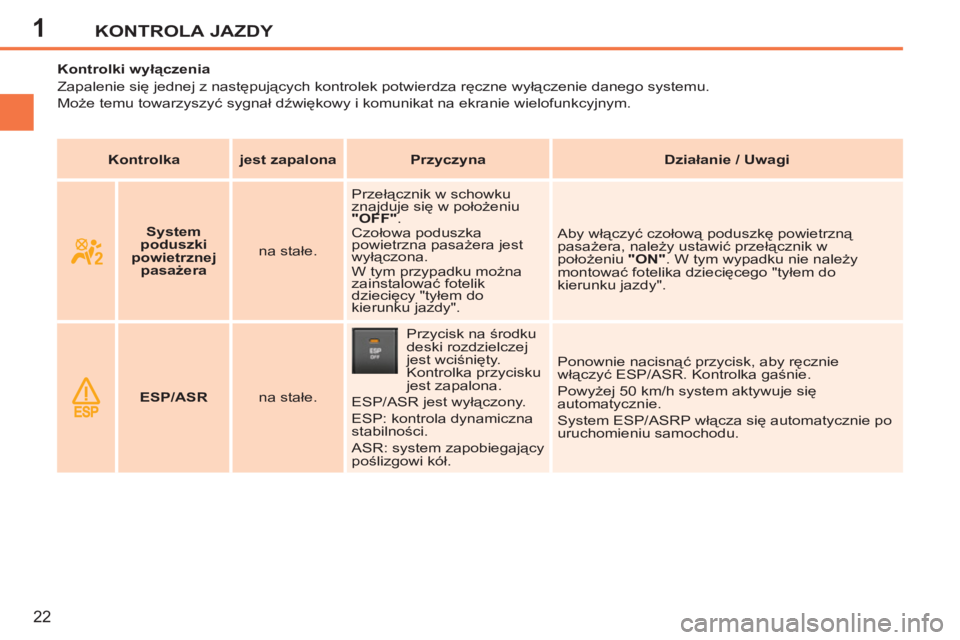

Kontrolki wyłączenia
Zapalenie się jednej z następujących kontrolek potwierdza ręczne wyłączenie danego systemu.
Może temu towarzyszyć sygnał dźwiękowy i komunikat na ekranie wielofunkcyjnym.



Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi









System
poduszki
powietrznej
pasażera


na stałe. Przełącznik w schowku
znajduje się w położeniu
"OFF"
.


Czołowa poduszka
powietrzna pasażera jest
wyłączona.
W tym przypadku można
zainstalować fotelik
dziecięcy "tyłem do
kierunku jazdy".

Aby włączyć czołową poduszkę powietrzną
pasażera, należy ustawić przełącznik w
położeniu "ON"
. W tym wypadku nie należy
montować fotelika dziecięcego "tyłem do
kierunku jazdy".





ESP/ASR


na stałe. Przycisk na środku
deski rozdzielczej
jest wciśnięty.
Kontrolka przycisku
jest zapalona.
ESP/ASR jest wyłączony.
ESP: kontrola dynamiczna
stabilności.
ASR: system zapobiegający
poślizgowi kół. Ponownie nacisnąć przycisk, aby ręcznie
włączyć ESP/ASR. Kontrolka gaśnie.
Powyżej 50 km/h system aktywuje się
automatycznie.
System ESP/ASRP włącza się automatycznie po
uruchomieniu samochodu.

1
!
KONTROLA JAZDY
23

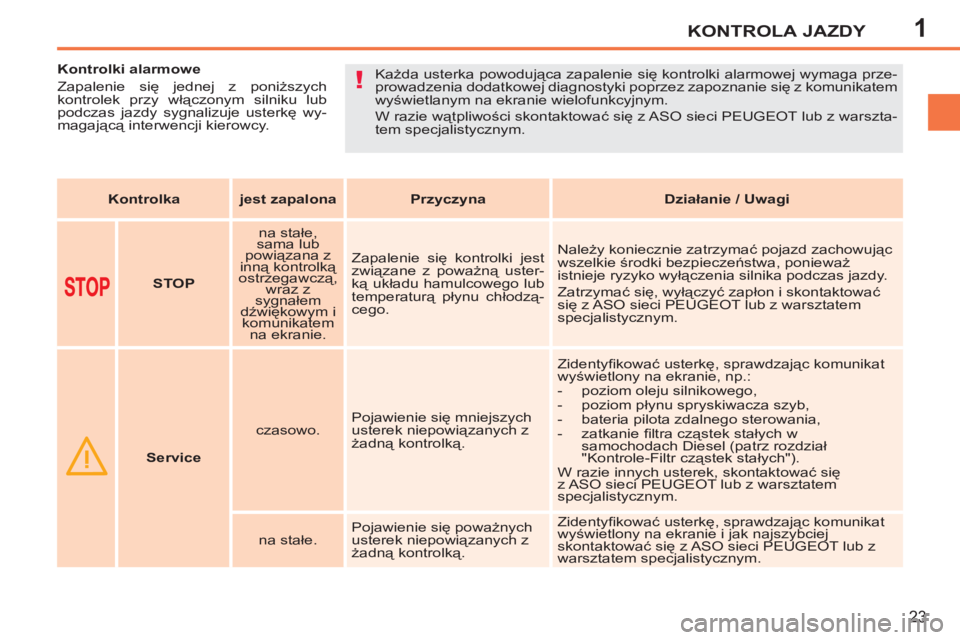

Kontrolki alarmowe
Zapalenie się jednej z poniższych
kontrolek przy włączonym silniku lub
podczas jazdy sygnalizuje usterkę wy-
magającą interwencji kierowcy. Każda usterka powodująca zapalenie się kontrolki alarmowej wymaga prze-
prowadzenia dodatkowej diagnostyki poprzez zapoznanie się z komunikatem
wyświetlanym na ekranie wielofunkcyjnym.
W razie wątpliwości skontaktować się z ASO sieci PEUGEOT lub z warszta-
tem specjalistycznym.



Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi







STOP
na stałe,
sama lub
powiązana z
inną kontrolką
ostrzegawczą,
wraz z
sygnałem
dźwiękowym i
komunikatem
na ekranie. Zapalenie się kontrolki jest
związane z poważną uster-
ką układu hamulcowego lub
temperaturą płynu chłodzą-
cego. Należy koniecznie zatrzymać pojazd zachowując
wszelkie środki bezpieczeństwa, ponieważ
istnieje ryzyko wyłączenia silnika podczas jazdy.
Zatrzymać się, wyłączyć zapłon i skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.





Service


czasowo. Pojawienie się mniejszych
usterek niepowiązanych z
żadną kontrolką. Zidentyfi kować usterkę, sprawdzając komunikat
wyświetlony na ekranie, np.:


- poziom oleju silnikowego,

- poziom płynu spryskiwacza szyb,

- bateria pilota zdalnego sterowania,

- zatkanie fi ltra cząstek stałych w
samochodach Diesel (patrz rozdział
"Kontrole-Filtr cząstek stałych").
W razie innych usterek, skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.

na stałe. Pojawienie się poważnych
usterek niepowiązanych z
żadną kontrolką. Zidentyfi kować usterkę, sprawdzając komunikat
wyświetlony na ekranie i jak najszybciej
skontaktowa
ć się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

1KONTROLA JAZDY
24

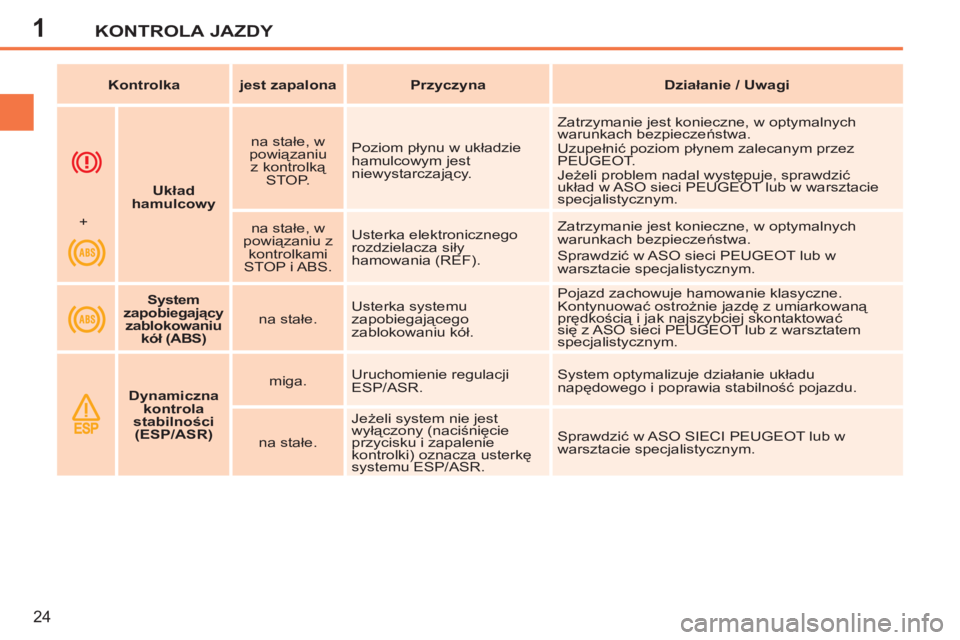

Układ
hamulcowy
na stałe, w
powiązaniu
z kontrolką
STOP. Poziom płynu w układzie
hamulcowym jest
niewystarczający. Zatrzymanie jest konieczne, w optymalnych
warunkach bezpieczeństwa.
Uzupełnić poziom płynem zalecanym przez
PEUGEOT.
Jeżeli problem nadal występuje, sprawdzić
układ w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.

+

na stałe, w
powiązaniu z
kontrolkami
STOP i ABS. Usterka elektronicznego
rozdzielacza siły
hamowania (REF). Zatrzymanie jest konieczne, w optymalnych
warunkach bezpieczeństwa.
Sprawdzić w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.

Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi









System
zapobiegający
zablokowaniu
kół (ABS)

na stałe. Usterka systemu
zapobiegającego
zablokowaniu kół. Pojazd zachowuje hamowanie klasyczne.
Kontynuować ostrożnie jazdę z umiarkowaną
prędkością i jak najszybciej skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.






Dynamiczna
kontrola
stabilności
(ESP/ASR)


miga. Uruchomienie regulacji
ESP/ASR. System optymalizuje działanie układu
napędowego i poprawia stabilność pojazdu.

na stałe. Jeżeli system nie jest
wyłączony (naciśnięcie
przycisku i zapalenie
kontrolki) oznacza usterkę
systemu ESP/ASR. Sprawdzić w ASO SIECI PEUGEOT lub w
warsztacie specjalistycznym.

1KONTROLA JAZDY
25

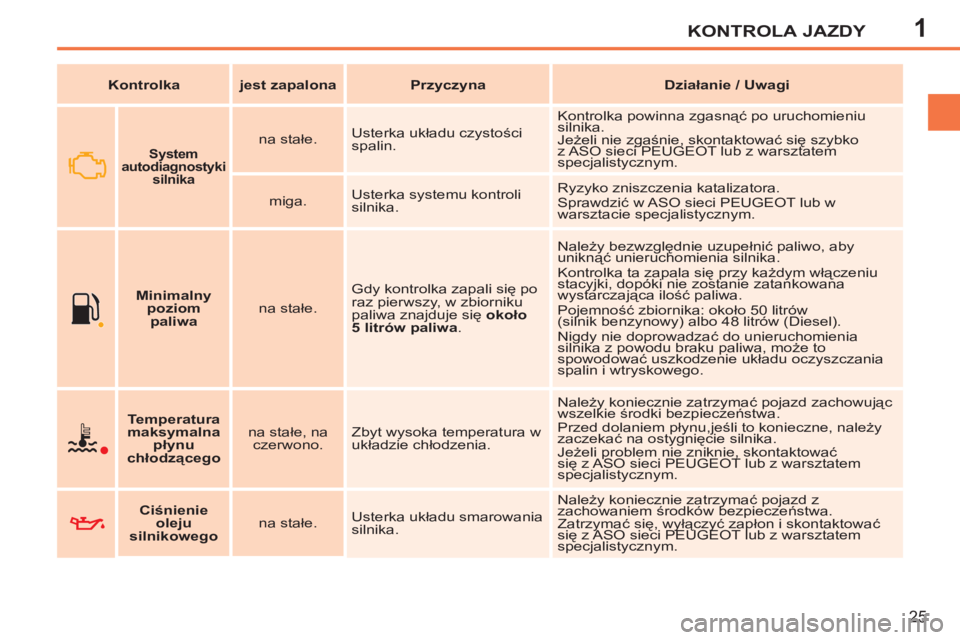

Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi









Temperatura
maksymalna
płynu
chłodzącego


na stałe, na
czerwono. Zbyt wysoka temperatura w
układzie chłodzenia. Należy koniecznie zatrzymać pojazd zachowując
wszelkie środki bezpieczeństwa.
Przed dolaniem płynu,jeśli to konieczne, należy
zaczekać na ostygnięcie silnika.
Jeżeli problem nie zniknie, skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.





Ciśnienie
oleju
silnikowego


na stałe. Usterka układu smarowania
silnika. Należy koniecznie zatrzymać pojazd z
zachowaniem środków bezpieczeństwa.
Zatrzymać się, wyłączyć zapłon i skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.





System
autodiagnostyki
silnika


na stałe. Usterka układu czystości
spalin. Kontrolka powinna zgasnąć po uruchomieniu
silnika.
Jeżeli nie zgaśnie, skontaktować się szybko
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.

miga. Usterka systemu kontroli
silnika. Ryzyko zniszczenia katalizatora.
Sprawdzić w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.





Minimalny
poziom
paliwa


na stałe. Gdy kontrolka zapali się po
raz pierwszy, w zbiorniku
paliwa znajduje się około
5 litrów paliwa
. Należy bezwzględnie uzupełnić paliwo, aby
uniknąć unieruchomienia silnika.
Kontrolka ta zapala się przy każdym włączeniu
stacyjki, dopóki nie zostanie zatankowana
wystarczająca ilość paliwa.
Pojemność zbiornika: około 50 litrów
(silnik benzynowy) albo 48 litrów (Diesel).
Nigdy nie doprowadzać do unieruchomienia
silnika z powodu braku paliwa, może to
spowodować uszkodzenie układu oczyszczania
spalin i wtryskowego.

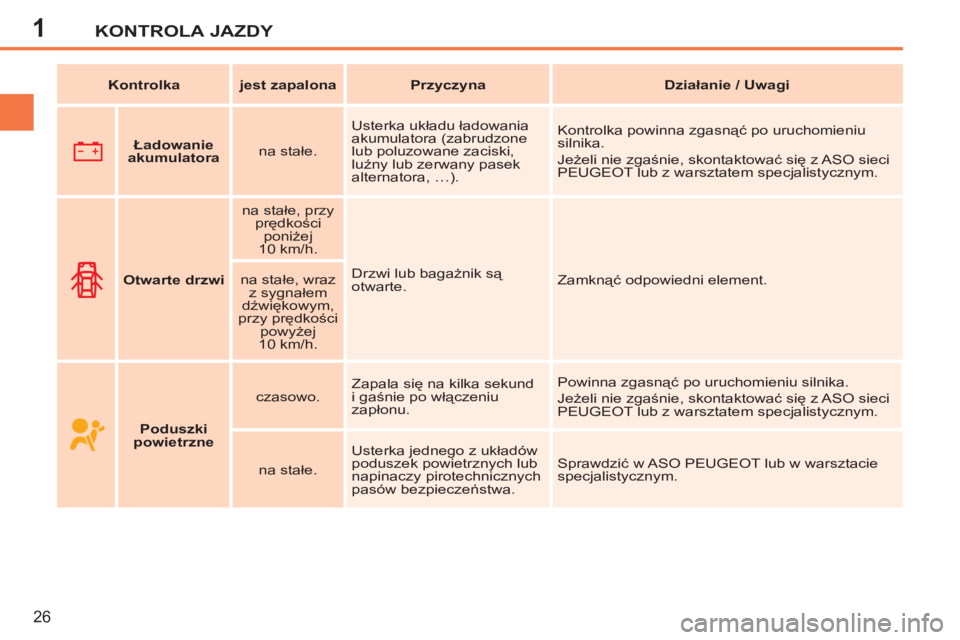

1KONTROLA JAZDY
26





Ładowanie
akumulatora


na stałe. Usterka układu ładowania
akumulatora (zabrudzone
lub poluzowane zaciski,
luźny lub zerwany pasek
alternatora, …). Kontrolka powinna zgasnąć po uruchomieniu
silnika.
Jeżeli nie zgaśnie, skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.





Otwarte drzwi


na stałe, przy
prędkości
poniżej
10 km/h.
Drzwi lub bagażnik są
otwarte. Zamknąć odpowiedni element.
na stałe, wraz
z sygnałem
dźwiękowym,
przy prędkości
powyżej
10 km/h.

Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi








Poduszki
powietrzne


czasowo. Zapala się na kilka sekund
i gaśnie po włączeniu
zapłonu. Powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.

na stałe. Usterka jednego z układów
poduszek powietrznych lub
napinaczy pirotechnicznych
pasów bezpieczeństwa. Sprawdzić w ASO PEUGEOT lub w warsztacie
specjalistycznym.

1KONTROLA JAZDY
27

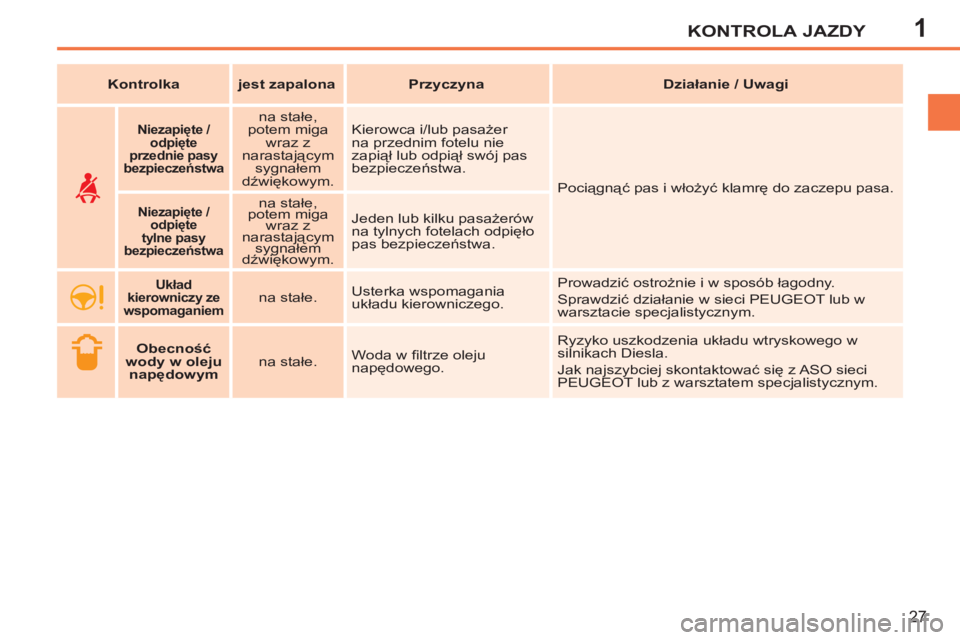

Niezapięte /
odpięte
przednie pasy
bezpieczeństwa



na stałe,
potem miga
wraz z
narastającym
sygnałem
dźwiękowym. Kierowca i/lub pasażer
na przednim fotelu nie
zapiął lub odpiął swój pas
bezpieczeństwa.
Pociągnąć pas i włożyć klamrę do zaczepu pasa.



Niezapięte /
odpięte
tylne pasy
bezpieczeństwa



na stałe,
potem miga
wraz z
narastającym
sygnałem
dźwiękowym. Jeden lub kilku pasażerów
na tylnych fotelach odpięło
pas bezpieczeństwa.



Układ
kierowniczy ze
wspomaganiem

na stałe. Usterka wspomagania
układu kierowniczego. Prowadzić ostrożnie i w sposób łagodny.
Sprawdzić działanie w sieci PEUGEOT lub w
warsztacie specjalistycznym.




Obecność
wody w oleju
napędowym
na stałe. Woda w fi ltrze oleju
napędowego. Ryzyko uszkodzenia układu wtryskowego w
silnikach Diesla.
Jak najszybciej skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.

Kontrolka



jest zapalona



Przyczyna



Działanie / Uwagi

1KONTROLA JAZDY
28

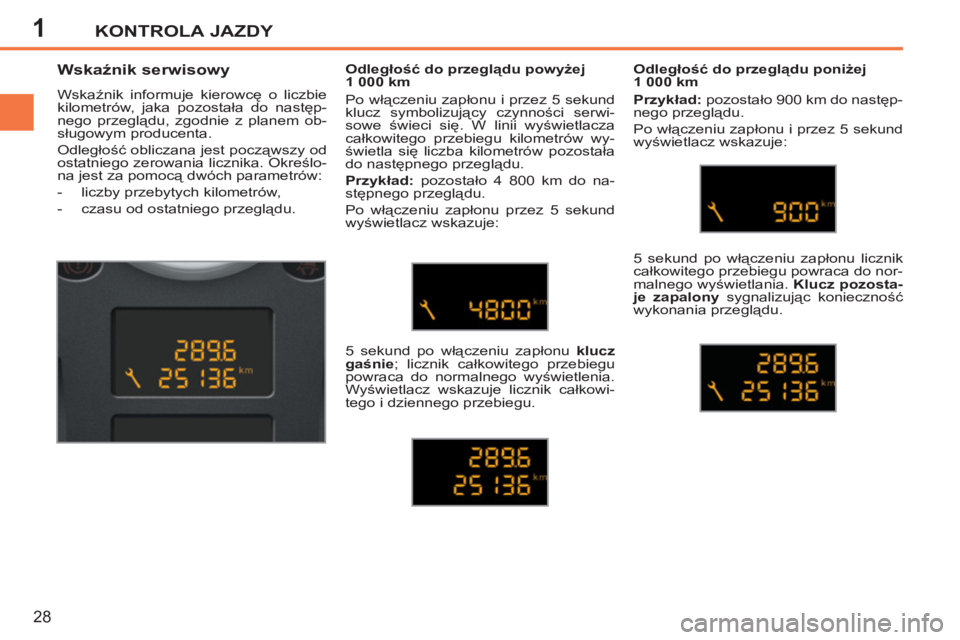

Wskaźnik serwisowy

Wskaźnik informuje kierowcę o liczbie
kilometrów, jaka pozostała do następ-
nego przeglądu, zgodnie z planem ob-
sługowym producenta.
Odległość obliczana jest począwszy od
ostatniego zerowania licznika. Określo-
na jest za pomocą dwóch parametrów:


- liczby przebytych kilometrów,

- czasu od ostatniego przeglądu.
Odległość do przeglądu powyżej
1 000 km
Po włączeniu zapłonu i przez 5 sekund
klucz symbolizujący czynności serwi-
sowe świeci się. W linii wyświetlacza
całkowitego przebiegu kilometrów wy-
świetla się liczba kilometrów pozostała
do następnego przeglądu.

Przykład:
pozostało 4 800 km do na-
stępnego przeglądu.
Po włączeniu zapłonu przez 5 sekund
wy
świetlacz wskazuje:
5 sekund po włączeniu zapłonu klucz
gaśnie
; licznik całkowitego przebiegu
powraca do normalnego wyświetlenia.
Wyświetlacz wskazuje licznik całkowi-
tego i dziennego przebiegu.
Odległość do przeglądu poniżej
1 000 km

Przykład:
pozostało 900 km do następ-
nego przeglądu.
Po włączeniu zapłonu i przez 5 sekund
wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu licznik
całkowitego przebiegu powraca do nor-
malnego wyświetlania. Klucz pozosta-
je zapalony
sygnalizując konieczność
wykonania przeglądu.
