PEUGEOT 207 2011 Instrukcja obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 207, Model: PEUGEOT 207 2011Pages: 248, PDF Size: 8.89 MB
Page 71 of 248
3
i
OTWIERANIE
69

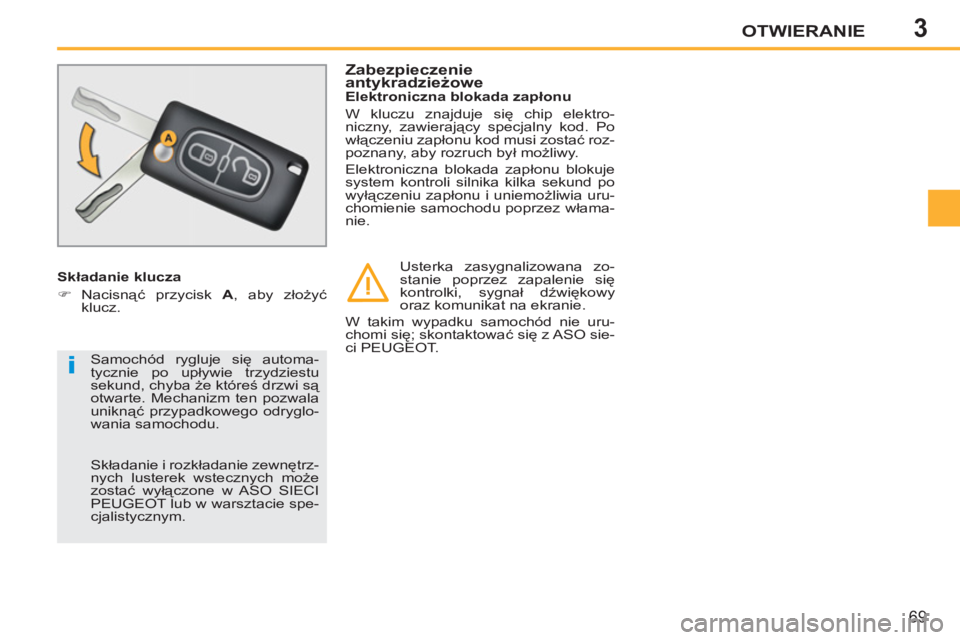

Składanie klucza
)
Nacisnąć przycisk A
, aby złożyć
klucz.
Elektroniczna blokada zapłonu
W kluczu znajduje się chip elektro-
niczny, zawierający specjalny kod. Po
włączeniu zapłonu kod musi zostać roz-
poznany, aby rozruch był możliwy.
Elektroniczna blokada zapłonu blokuje
system kontroli silnika kilka sekund po
wyłączeniu zapłonu i uniemożliwia uru-
chomienie samochodu poprzez włama-
nie.
Zabezpieczenie
antykradzieżowe
Usterka zasygnalizowana zo-
stanie poprzez zapalenie się
kontrolki, sygnał dźwiękowy
oraz komunikat na ekranie.
W takim wypadku samochód nie uru-
chomi się; skontaktować się z ASO sie-
ci PEUGEOT.
Samochód rygluje się automa-
tycznie po upływie trzydziestu
sekund, chyba że któreś drzwi są
otwarte. Mechanizm ten pozwala
uniknąć przypadkowego odryglo-
wania samochodu.
Składanie i rozkładanie zewnętrz-
nych lusterek wstecznych może
zostać wyłączone w ASO SIECI
PEUGEOT lub w warsztacie spe-
cjalistycznym.

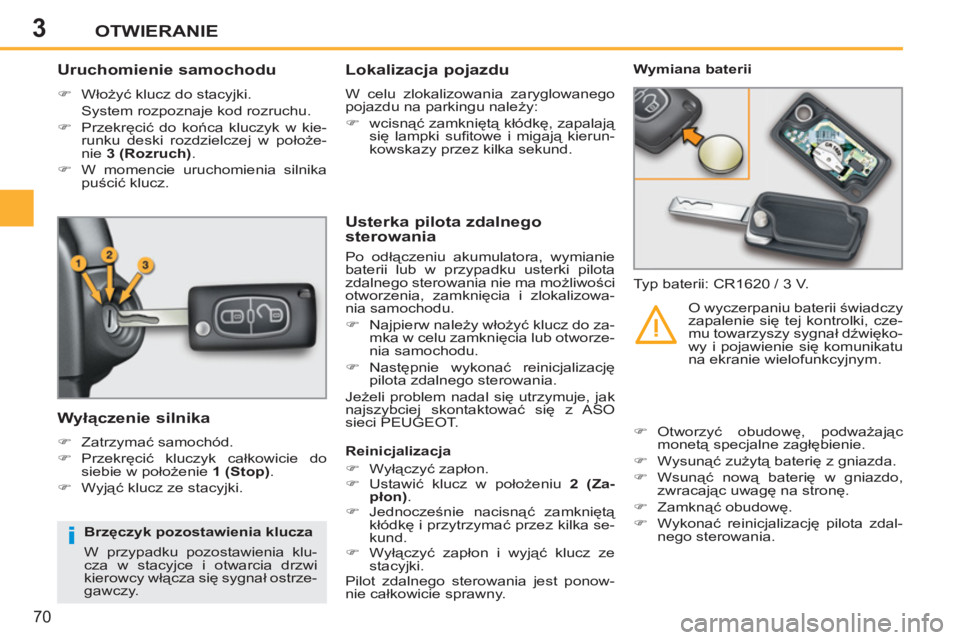

Page 72 of 248
3
i
OTWIERANIE
70
Uruchomienie samochodu
)
Włożyć klucz do stacyjki.
System rozpoznaje kod rozruchu.
)
Przekręcić do końca kluczyk w kie-
runku deski rozdzielczej w położe-
nie 3 (Rozruch)
.
)
W momencie uruchomienia silnika
puścić klucz.
Wyłączenie silnika
)
Zatrzymać samochód.
)
Przekręcić kluczyk całkowicie do
siebie w położenie 1 (Stop)
.
)
Wyjąć klucz ze stacyjki.
Usterka pilota zdalnego
sterowania
Po odłączeniu akumulatora, wymianie
baterii lub w przypadku usterki pilota
zdalnego sterowania nie ma możliwości
otworzenia, zamknięcia i zlokalizowa-
nia samochodu.
)
Najpierw należy włożyć klucz do za-
mka w celu zamknięcia lub otworze-
nia samochodu.
)
Następnie wykonać reinicjalizację
pilota zdalnego sterowania.
Jeżeli problem nadal się utrzymuje, jak
najszybciej skontaktować się z ASO
sieci PEUGEOT.
Wymiana baterii
Typ baterii: CR1620 / 3 V.
Reinicjalizacja
)
Wyłączyć zapłon.
)
Ustawić klucz w położeniu 2 (Za-
płon)
.
)
Jednocześnie nacisnąć zamkniętą
kłódkę i przytrzymać przez kilka se-
kund.
)
Wyłączyć zapłon i wyjąć klucz ze
stacyjki.
Pilot zdalnego sterowania jest ponow-
nie całkowicie sprawny.
)
Otworzyć obudowę, podważając
monetą specjalne zagłębienie.
)
Wysunąć zużytą baterię z gniazda.
)
Wsunąć nową baterię w gniazdo,
zwracając uwagę na stronę.
)
Zamknąć obudowę.
)
Wykonać reinicjalizację pilota zdal-
nego sterowania.
O wyczerpaniu baterii świadczy
zapalenie się tej kontrolki, cze-
mu towarzyszy sygnał dźwięko-
wy i pojawienie się komunikatu
na ekranie wielofunkcyjnym.
Lokalizacja pojazdu
W celu zlokalizowania zaryglowanego
pojazdu na parkingu należy:
)
wcisnąć zamkniętą kłódkę, zapalają
się lampki sufi towe i migają kierun-
kowskazy przez kilka sekund.
Brzęczyk pozostawienia klucza
W przypadku pozostawienia klu-
cza w stacyjce i otwarcia drzwi
kierowcy włącza się sygnał ostrze-
gawczy.

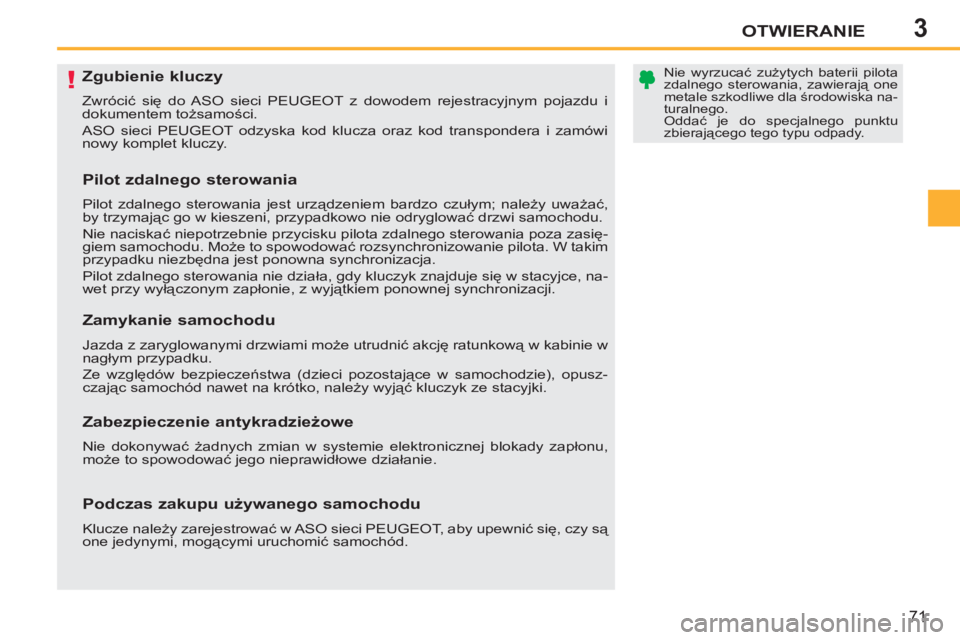

Page 73 of 248
3
!
OTWIERANIE
71
Zgubienie kluczy
Zwrócić się do ASO sieci PEUGEOT z dowodem rejestracyjnym pojazdu i
dokumentem tożsamości.
ASO sieci PEUGEOT odzyska kod klucza oraz kod transpondera i zamówi
nowy komplet kluczy.
Nie wyrzucać zużytych baterii pilota
zdalnego sterowania, zawierają one
metale szkodliwe dla środowiska na-
turalnego.
Oddać je do specjalnego punktu
zbierającego tego typu odpady.
Pilot zdalnego sterowania
Pilot zdalnego sterowania jest urządzeniem bardzo czułym; należy uważać,
by trzymając go w kieszeni, przypadkowo nie odryglować drzwi samochodu.
Nie naciskać niepotrzebnie przycisku pilota zdalnego sterowania poza zasię-
giem samochodu. Może to spowodować rozsynchronizowanie pilota. W takim
przypadku niezbędna jest ponowna synchronizacja.
Pilot zdalnego sterowania nie działa, gdy kluczyk znajduje się w stacyjce, na-
wet przy wyłączonym zapłonie, z wyjątkiem ponownej synchronizacji.
Zamykanie samochodu
Jazda z zaryglowanymi drzwiami może utrudnić akcję ratunkową w kabinie w
nagłym przypadku.
Ze względów bezpieczeństwa (dzieci pozostające w samochodzie), opusz-
czając samochód nawet na krótko, należy wyjąć kluczyk ze stacyjki.
Zabezpieczenie antykradzieżowe
Nie dokonywać żadnych zmian w systemie elektronicznej blokady zapłonu,
może to spowodować jego nieprawidłowe działanie.
Podczas zakupu używanego samochodu
Klucze należy zarejestrować w ASO sieci PEUGEOT, aby upewnić się, czy są
one jedynymi, mogącymi uruchomić samochód.

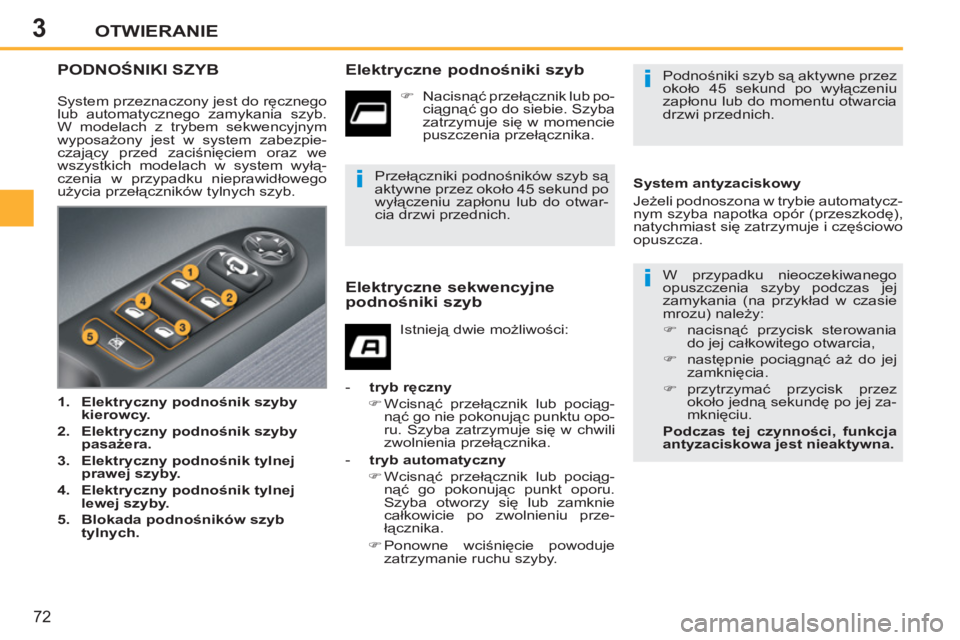

Page 74 of 248
3
i
i
i
OTWIERANIE
72
PODNOŚNIKI SZYB
Elektryczne podnośniki szyb
W przypadku nieoczekiwanego
opuszczenia szyby podczas jej
zamykania (na przykład w czasie
mrozu) należy:
)
nacisnąć przycisk sterowania
do jej całkowitego otwarcia,
)
następnie pociągnąć aż do jej
zamknięcia.
)
przytrzymać przycisk przez
około jedną sekundę po jej za-
mknięciu.
Podczas tej czynności, funkcja
antyzaciskowa jest nieaktywna.
Elektryczne sekwencyjne
podnośniki szyb
Istnieją dwie możliwości:
- tryb ręczny
)
Wcisnąć przełącznik lub pociąg-
nąć go nie pokonując punktu opo-
ru. Szyba zatrzymuje się w chwili
zwolnienia przełącznika.
- tryb
automatyczny
)
Wcisnąć przełącznik lub pociąg-
nąć go pokonując punkt oporu.
Szyba otworzy się lub zamknie
całkowicie po zwolnieniu prze-
łącznika.
)
Ponowne wciśnięcie powoduje
zatrzymanie ruchu szyby.
)
Nacisnąć przełącznik lub po-
ciągnąć go do siebie. Szyba
zatrzymuje się w momencie
puszczenia przełącznika.
Przełączniki podnośników szyb są
aktywne przez oko
ło 45 sekund po
wyłączeniu zapłonu lub do otwar-
cia drzwi przednich. System przeznaczony jest do ręcznego
lub automatycznego zamykania szyb.
W modelach z trybem sekwencyjnym
wyposażony jest w system zabezpie-
czający przed zaciśnięciem oraz we
wszystkich modelach w system wyłą-
czenia w przypadku nieprawidłowego
użycia przełączników tylnych szyb.
1.
Elektryczny podnośnik szyby
kierowcy.
2.
Elektryczny podnośnik szyby
pasażera.
3.
Elektryczny podnośnik tylnej
prawej szyby.
4.
Elektryczny podnośnik tylnej
lewej szyby.
5.
Blokada podnośników szyb
tylnych.
Podnośniki szyb są aktywne przez
około 45 sekund po wyłączeniu
zapłonu lub do momentu otwarcia
drzwi przednich.
System antyzaciskowy
Jeżeli podnoszona w trybie automatycz-
nym szyba napotka opór (przeszkodę),
natychmiast si
ę zatrzymuje i częściowo
opuszcza.

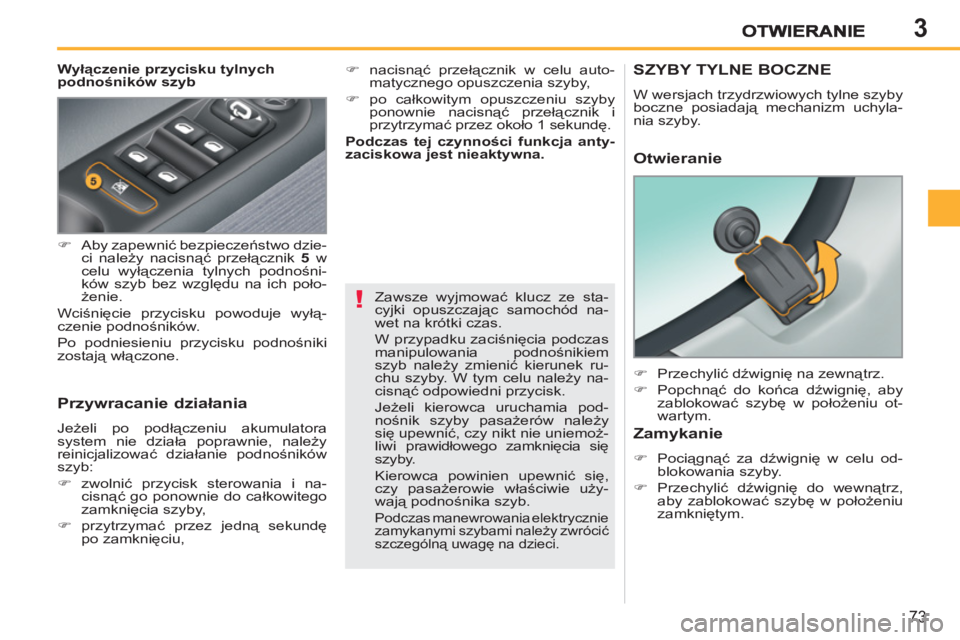

Page 75 of 248
3
!
73
Wyłączenie przycisku tylnych
podnośników szyb
Przywracanie działania
Jeżeli po podłączeniu akumulatora
system nie działa poprawnie, należy
reinicjalizować działanie podnośników
szyb:
)
zwolnić przycisk sterowania i na-
cisnąć go ponownie do całkowitego
zamknięcia szyby,
)
przytrzymać przez jedną sekundę
po zamknięciu, Zawsze wyjmować klucz ze sta-
cyjki opuszczając samochód na-
wet na krótki czas.
W przypadku zaciśnięcia podczas
manipulowania podnośnikiem
szyb należy zmienić kierunek ru-
chu szyby. W tym celu należy na-
cisnąć odpowiedni przycisk.
Jeżeli kierowca uruchamia pod-
nośnik szyby pasażerów należy
się upewnić, czy nikt nie uniemoż-
liwi prawidłowego zamknięcia się
szyby.
Kierowca powinien upewnić
się,
czy pasażerowie właściwie uży-
wają podnośnika szyb.
Podczas manewrowania elektrycznie
zamykanymi szybami należy zwrócić
szczególną uwagę na dzieci.
SZYBY TYLNE BOCZNE
W wersjach trzydrzwiowych tylne szyby
boczne posiadają mechanizm uchyla-
nia szyby.
Otwieranie
)
Aby zapewnić bezpieczeństwo dzie-
ci należy nacisnąć przełącznik 5
w
celu wyłączenia tylnych podnośni-
ków szyb bez względu na ich poło-
żenie.
Wciśnięcie przycisku powoduje wyłą-
czenie podnośników.
Po podniesieniu przycisku podnośniki
zostają włączone.
Zamykanie
)
Pociągnąć za dźwignię w celu od-
blokowania szyby.
)
Przechylić dźwignię do wewnątrz,
aby zablokować szybę w położeniu
zamkniętym.
)
Przechylić dźwignię na zewnątrz.
)
Popchnąć do końca dźwignię, aby
zablokować szybę w położeniu ot-
wartym.
)
nacisnąć przełącznik w celu auto-
matycznego opuszczenia szyby,
)
po całkowitym opuszczeniu szyby
ponownie nacisnąć przełącznik i
przytrzymać przez około 1 sekundę.
Podczas tej czynności
funkcja anty-
zaciskowa jest nieaktywna.

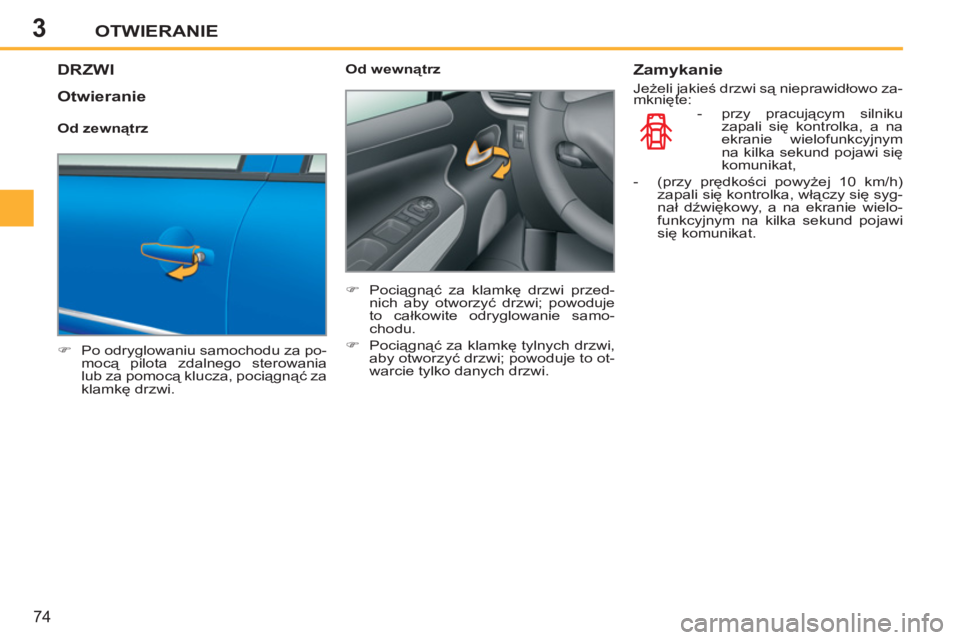

Page 76 of 248
3OTWIERANIE
74
DRZWI
)
Po odryglowaniu samochodu za po-
mocą pilota zdalnego sterowania
lub za pomocą klucza, pociągnąć za
klamkę drzwi.
Od wewnątrz
)
Pociągnąć za klamkę drzwi przed-
nich aby otworzyć drzwi; powoduje
to całkowite odryglowanie samo-
chodu.
)
Pociągnąć za klamkę tylnych drzwi,
aby otworzyć drzwi; powoduje to ot-
warcie tylko danych drzwi.
Zamykanie
Jeżeli jakieś drzwi są nieprawidłowo za-
mknięte:
- przy pracującym silniku
zapali się kontrolka, a na
ekranie wielofunkcyjnym
na kilka sekund pojawi się
komunikat,
- (przy prędkości powyżej 10 km/h)
zapali się kontrolka, włączy się syg-
nał dźwiękowy, a na ekranie wielo-
funkcyjnym na kilka sekund pojawi
się komunikat.
Otwieranie
Od zewnątrz

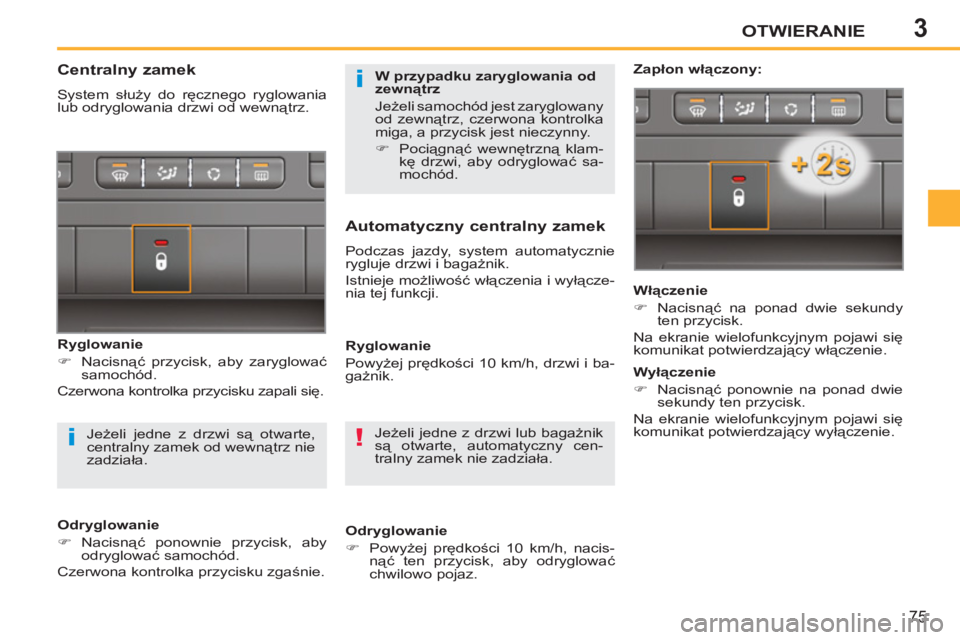

Page 77 of 248
3
!i
i
OTWIERANIE
75
Jeżeli jedne z drzwi lub bagażnik
są otwarte, automatyczny cen-
tralny zamek nie zadziała.
Centralny zamek
System służy do ręcznego ryglowania
lub odryglowania drzwi od wewnątrz.
Ryglowanie
)
Nacisnąć przycisk, aby zaryglować
samochód.
Czerwona kontrolka przycisku zapali się.
Automatyczny centralny zamek
Podczas jazdy, system automatycznie
rygluje drzwi i bagażnik.
Istnieje możliwość włączenia i wyłącze-
nia tej funkcji.
Zapłon włączony:
Włączenie
)
Nacisnąć na ponad dwie sekundy
ten przycisk.
Na ekranie wielofunkcyjnym pojawi się
komunikat potwierdzający włączenie.
Odryglowanie
)
Powyżej prędkości 10 km/h, nacis-
nąć ten przycisk, aby odryglować
chwilowo pojaz.
Jeżeli jedne z drzwi są otwarte,
centralny zamek od wewnątrz nie
zadziała.
Odryglowanie
)
Nacisnąć ponownie przycisk, aby
odryglować samochód.
Czerwona kontrolka przycisku zgaśnie.
Ryglowanie
Powyżej prędkości 10 km/h, drzwi i ba-
gaż
nik.
Wyłączenie
)
Nacisnąć ponownie na ponad dwie
sekundy ten przycisk.
Na ekranie wielofunkcyjnym pojawi się
komunikat potwierdzający wyłączenie.
W przypadku zaryglowania od
zewnątrz
Jeżeli samochód jest zaryglowany
od zewnątrz, czerwona kontrolka
miga, a przycisk jest nieczynny.
)
Pociągnąć wewnętrzną klam-
kę drzwi, aby odryglować sa-
mochód.

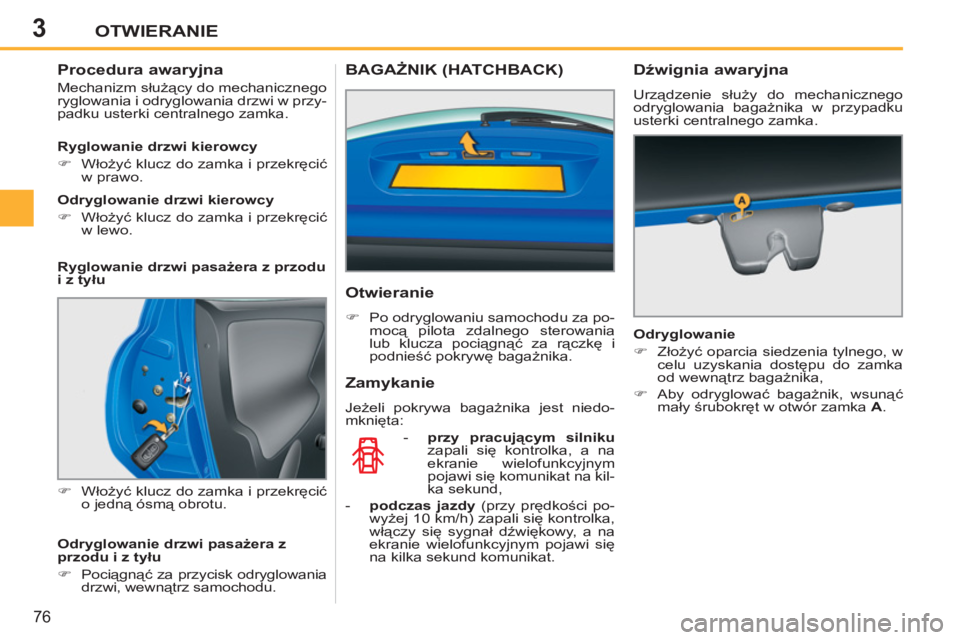

Page 78 of 248
3OTWIERANIE
76
Procedura awaryjna
Mechanizm służący do mechanicznego
ryglowania i odryglowania drzwi w przy-
padku usterki centralnego zamka.
)
Włożyć klucz do zamka i przekręcić
o jedną ósmą obrotu.
Ryglowanie drzwi kierowcy
)
Włożyć klucz do zamka i przekręcić
w prawo.
Odryglowanie drzwi kierowcy
)
Włożyć klucz do zamka i przekręcić
w lewo.
Ryglowanie drzwi pasażera z przodu
i z tyłu
Odryglowanie drzwi pasażera z
przodu i z tyłu
)
Pociągnąć za przycisk odryglowania
drzwi, wewnątrz samochodu.
- przy pracującym silniku
zapali się kontrolka, a na
ekranie wielofunkcyjnym
pojawi się komunikat na kil-
ka sekund,
-
podczas jazdy
(przy prędkości po-
wyżej 10 km/h) zapali się kontrolka,
włączy się sygnał dźwiękowy, a na
ekranie wielofunkcyjnym pojawi się
na kilka sekund komunikat.
Dźwignia awaryjna
Urządzenie służy do mechanicznego
odryglowania bagażnika w przypadku
usterki centralnego zamka.
Odryglowanie
)
Złożyć oparcia siedzenia tylnego, w
celu uzyskania dostępu do zamka
od wewnątrz bagażnika,
)
Aby odryglować bagażnik, wsunąć
mały śrubokręt w otwór zamka A
.
Otwieranie
)
Po odryglowaniu samochodu za po-
mocą pilota zdalnego sterowania
lub klucza pociągnąć za rączkę i
podnieść pokrywę bagażnika.
BAGAŻNIK (HATCHBACK)
Zamykanie
Jeżeli pokrywa bagażnika jest niedo-
mknięta:
Page 79 of 248

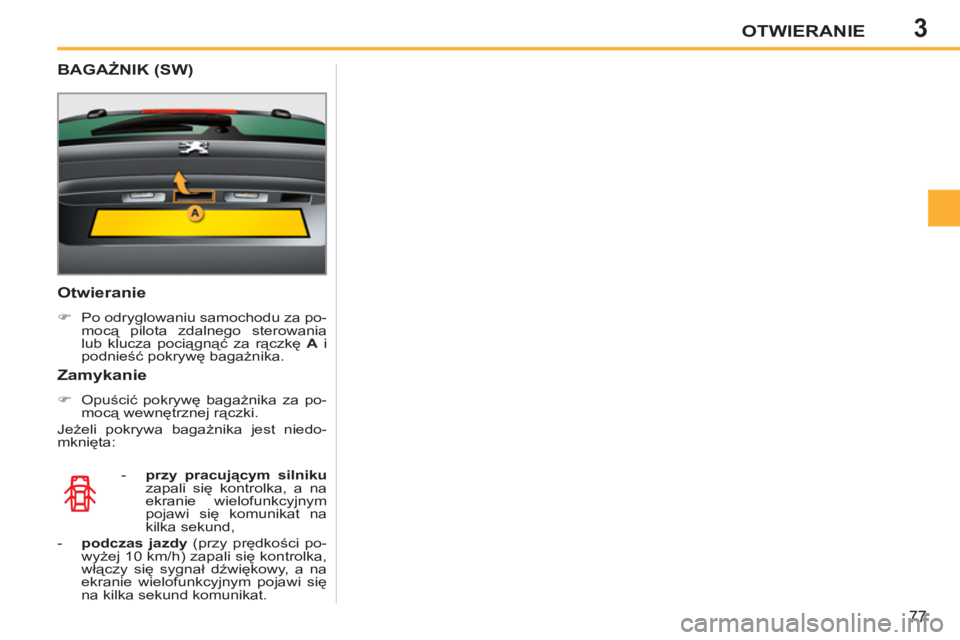

3OTWIERANIE
77
Otwieranie
)
Po odryglowaniu samochodu za po-
mocą pilota zdalnego sterowania
lub klucza pociągnąć za rączkę A
i
podnieść pokrywę bagażnika.
- przy pracującym silniku
zapali się kontrolka, a na
ekranie wielofunkcyjnym
pojawi się komunikat na
kilka sekund,
- podczas jazdy
(przy prędkości po-
wyżej 10 km/h) zapali się kontrolka,
włączy się sygnał dźwiękowy, a na
ekranie wielofunkcyjnym pojawi się
na kilka sekund komunikat.
Zamykanie
)
Opuścić pokrywę bagażnika za po-
mocą wewnętrznej rączki.
Jeżeli pokrywa bagażnika jest niedo-
mknięta:
BAGAŻNIK (SW)
Page 80 of 248
3
!
OTWIERANIE
78

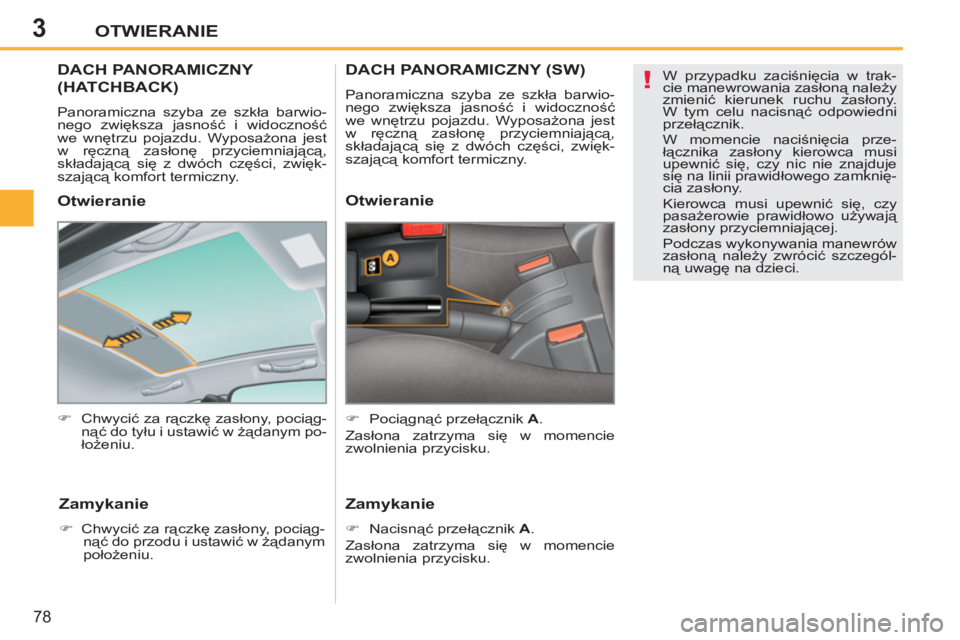

DACH PANORAMICZNY
(HATCHBACK)
Panoramiczna szyba ze szkła barwio-
nego zwiększa jasność i widoczność
we wnętrzu pojazdu. Wyposażona jest
w ręczną zasłonę przyciemniającą,
składającą się z dwóch części, zwięk-
szającą komfort termiczny.
)
Chwycić za rączkę zasłony, pociąg-
nąć do tyłu i ustawić w żądanym po-
łożeniu.
Otwieranie
Zamykanie
)
Chwycić za rączkę zasłony, pociąg-
nąć do przodu i ustawić w żądanym
położeniu.
W przypadku zaciśnięcia w trak-
cie manewrowania zasłoną należy
zmienić kierunek ruchu zasłony.
W tym celu nacisnąć odpowiedni
przełącznik.
W momencie naciśnięcia prze-
łącznika zasłony kierowca musi
upewnić się, czy nic nie znajduje
się na linii prawidłowego zamknię-
cia zasłony.
Kierowca musi upewnić się, czy
pasażerowie prawidłowo używają
zasłony przyciemniającej.
Podczas wykonywania manewrów
zasłoną nale
ży zwrócić szczegól-
ną uwagę na dzieci.
DACH PANORAMICZNY (SW)
Panoramiczna szyba ze szkła barwio-
nego zwiększa jasność i widoczność
we wnętrzu pojazdu. Wyposażona jest
w ręczną zasłonę przyciemniającą,
składającą się z dwóch części, zwięk-
szającą komfort termiczny.
Otwieranie
)
Pociągnąć przełącznik A
.
Zasłona zatrzyma się w momencie
zwolnienia przycisku.
Zamykanie
)
Nacisnąć przełącznik A
.
Zasłona zatrzyma się w momencie
zwolnienia przycisku.
