PEUGEOT 207 2011 Upute Za Rukovanje (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 207, Model: PEUGEOT 207 2011Pages: 248, PDF Size: 8.78 MB
Page 141 of 248
9
i
PRAKTIČNE INFORMACIJE
139

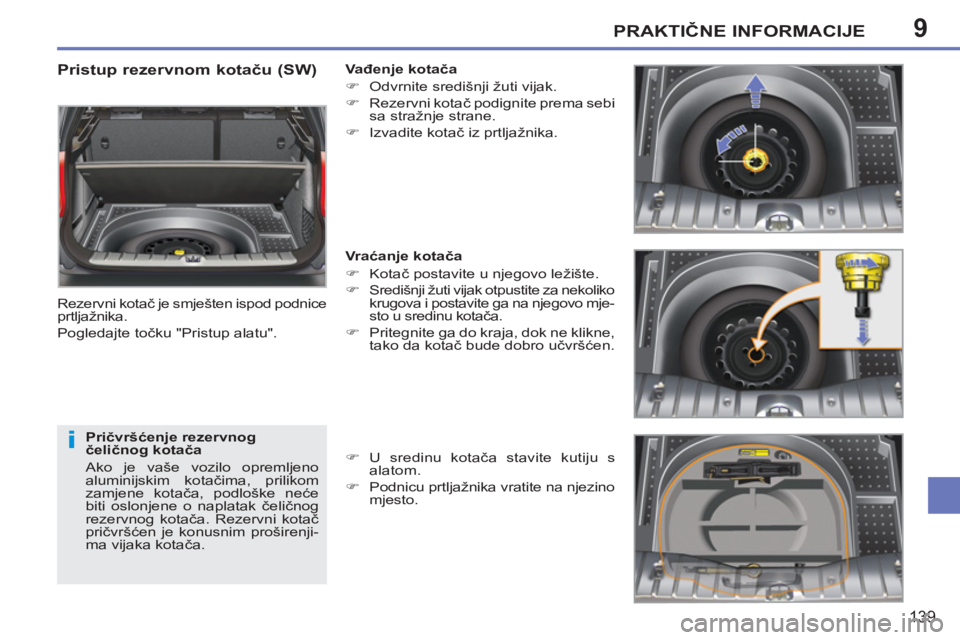

Pristup rezervnom kotaču (SW)
Rezervni kotač je smješten ispod podnice
prtljažnika.
Pogledajte točku "Pristup alatu".
Pričvršćenje rezervnog
čeličnog kotača
Ako je vaše vozilo opremljeno
aluminijskim kotačima, prilikom
zamjene kotača, podloške neće
biti oslonjene o naplatak čeličnog
rezervnog kotača. Rezervni kotač
pričvršćen je konusnim proširenji-
ma vijaka kotača.
Vađenje kotača
)
Odvrnite središnji žuti vijak.
)
Rezervni kotač podignite prema sebi
sa stražnje strane.
)
Izvadite kotač iz prtljažnika.
Vr aćanje kotača
)
Kotač postavite u njegovo ležište.
)
Središnji žuti vijak otpustite za nekoliko
krugova i postavite ga na njegovo mje-
sto u sredinu kotača.
)
Pritegnite ga do kraja, dok ne klikne,
tako da kotač bude dobro učvršćen.
)
U sredinu kotač
a stavite kutiju s
alatom.
)
Podnicu prtljažnika vratite na njezino
mjesto.
Page 142 of 248
9
i
PRAKTIČNE INFORMACIJE
140

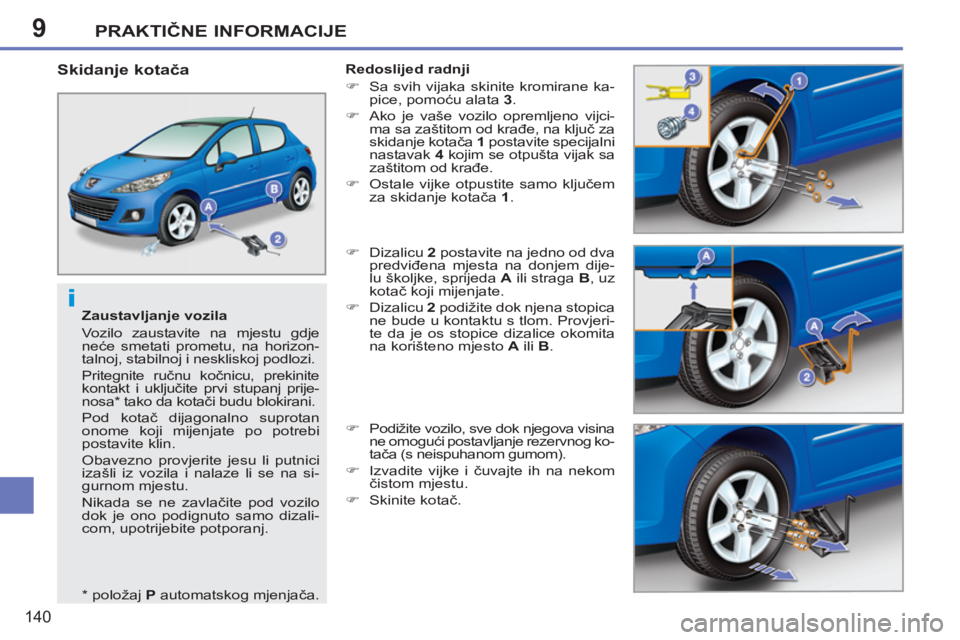

Zaustavljanje vozila
Vozilo zaustavite na mjestu gdje
neće smetati prometu, na horizon-
talnoj, stabilnoj i neskliskoj podlozi.
Pritegnite ručnu kočnicu, prekinite
kontakt i uključite prvi stupanj prije-
nosa * tako da kotači budu blokirani.
Pod kotač dijagonalno suprotan
onome koji mijenjate po potrebi
postavite klin.
Obavezno provjerite jesu li putnici
izašli iz vozila i nalaze li se na si-
gurnom mjestu.
Nikada se ne zavlačite pod vozilo
dok je ono podignuto samo dizali-
com, upotrijebite potporanj.
Skidanje kotača
Redoslijed radnji
)
Sa svih vijaka skinite kromirane ka-
pice, pomoću alata 3
.
)
Ako je vaše vozilo opremljeno vijci-
ma sa zaštitom od krađe, na ključ za
skidanje kotača 1
postavite specijalni
nastavak 4
kojim se otpušta vijak sa
zaštitom od krađe.
)
Ostale vijke otpustite samo ključem
za skidanje kotača 1
.
)
Dizalicu 2
postavite na jedno od dva
predviđena mjesta na donjem dije-
lu školjke, sprijeda A
ili straga B
, uz
kotač koji mijenjate.
)
Dizalicu 2
podižite dok njena stopica
ne bude u kontaktu s tlom. Provjeri-
te da je os stopice dizalice okomita
na korišteno mjesto A
ili B
.
)
Podižite vozilo, sve dok njegova visina
ne omogući postavljanje rezervnog ko-
tača (s neispuhanom gumom).
)
Izvadite vijke i čuvajte ih na nekom
čistom mjestu.
)
Skinite kotač.
* položaj P
automatskog mjenjača.
Page 143 of 248
9
i
PRAKTIČNE INFORMACIJE
141

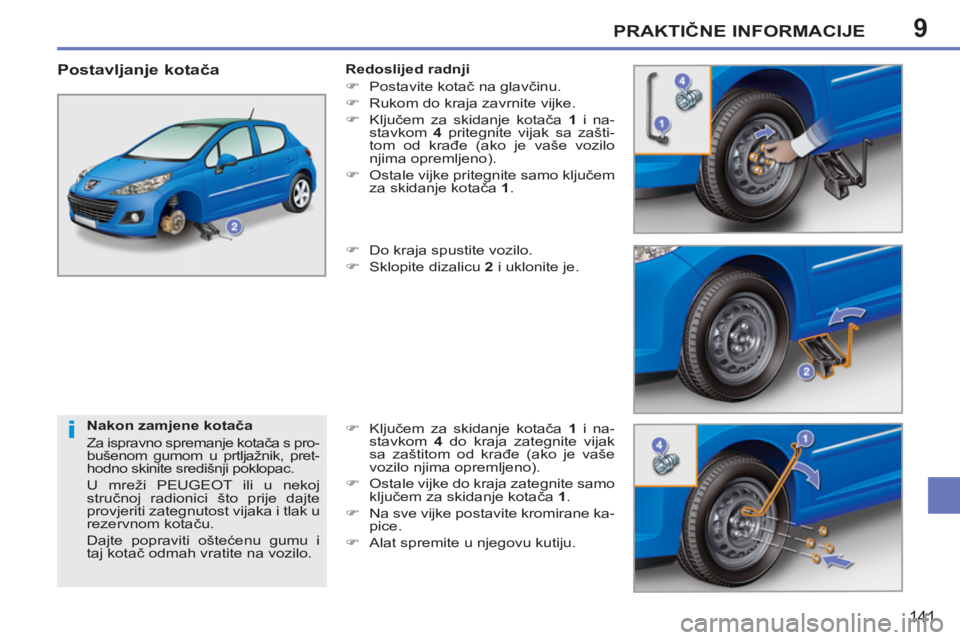

Nakon zamjene kotača
Za ispravno spremanje kotača s pro-
bušenom gumom u prtljažnik, pret-
hodno skinite središnji poklopac.
U mreži PEUGEOT ili u nekoj
stručnoj radionici što prije dajte
provjeriti zategnutost vijaka i tlak u
rezervnom kotaču.
Dajte popraviti oštećenu gumu i
taj kotač odmah vratite na vozilo.
Postavljanje kotača
Redoslijed radnji
)
Postavite kotač na glavčinu.
)
Rukom do kraja zavrnite vijke.
)
Ključem za skidanje kotača 1
i na-
stavkom 4
pritegnite vijak sa zašti-
tom od krađe (ako je vaše vozilo
njima opremljeno).
)
Ostale vijke pritegnite samo ključem
za skidanje kotača 1
.
)
Do kraja spustite vozilo.
)
Sklopite dizalicu 2
i uklonite je.
)
Ključem za skidanje kotača 1
i na-
stavkom 4
do kraja zategnite vijak
sa zaštitom od krađe (ako je vaše
vozilo njima opremljeno).
)
Ostale vijke do kraja zategnite samo
ključem za skidanje kotača 1
.
)
Na sve vijke postavite kromirane ka-
pice.
)
Alat spremite u njegovu kutiju.
Page 144 of 248
9
i
ii
PRAKTIČNE INFORMACIJE
142

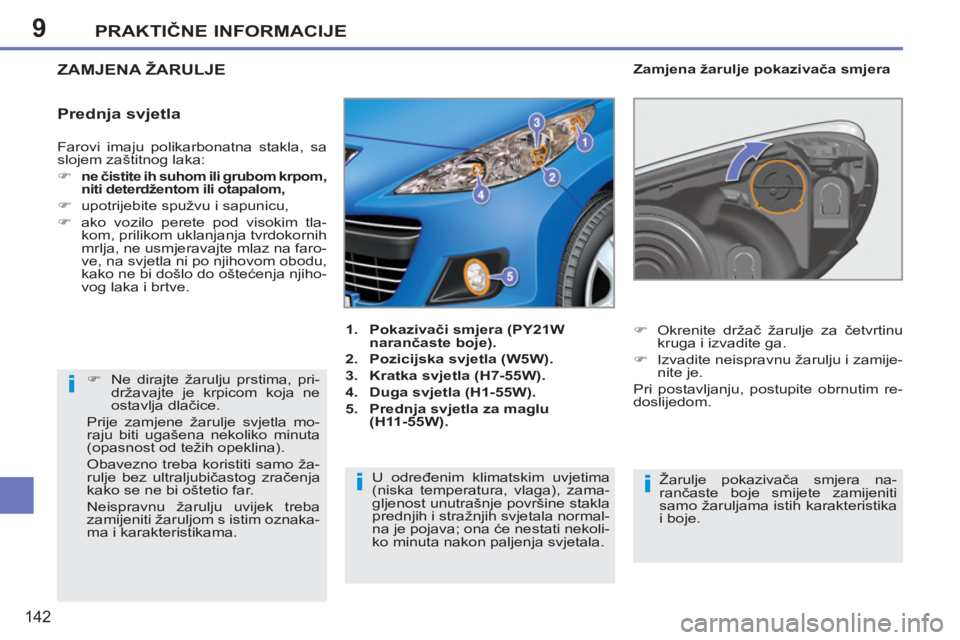

Farovi imaju polikarbonatna stakla, sa
slojem zaštitnog laka:
)
ne čistite ih suhom ili grubom krpom,
niti deterdžentom ili otapalom,
)
upotrijebite spužvu i sapunicu,
)
ako vozilo perete pod visokim tla-
kom, prilikom uklanjanja tvrdokornih
mrlja, ne usmjeravajte mlaz na faro-
ve, na svjetla ni po njihovom obodu,
kako ne bi došlo do oštećenja njiho-
vog laka i brtve.
Prednja svjetla ZAMJENA ŽARULJE
Zamjena žarulje pokazivača smjera
Žarulje pokazivača smjera na-
rančaste boje smijete zamijeniti
samo žaruljama istih karakteristika
i boje.
)
Okrenite držač žarulje za četvrtinu
kruga i izvadite ga.
)
Izvadite neispravnu žarulju i zamije-
nite je.
Pri postavljanju, postupite obrnutim re-
doslijedom.
1.
Pokazivači smjera (PY21W
narančaste boje).
2.
Pozicijska svjetla (W5W).
3.
Kratka svjetla (H7-55W).
4.
Duga svjetla (H1-55W).
5.
Prednja svjetla za maglu
(H11-55W).
)
Ne dirajte žarulju prstima, pri-
državajte je krpicom koja ne
ostavlja dlačice.
Prije zamjene žarulje svjetla mo-
raju biti ugašena nekoliko minuta
(opasnost od težih opeklina).
Obavezno treba koristiti samo ža-
rulje bez ultraljubičastog zračenja
kako se ne bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom s istim oznaka-
ma i karakteristikama. U određenim klimatskim uvjetima
(niska temperatura, vlaga), zama-
gljenost unutrašnje površine stakla
prednjih i stražnjih svjetala normal-
na je pojava; ona će nestati nekoli-
ko minuta nakon paljenja svjetala.
Page 145 of 248
9PRAKTIČNE INFORMACIJE
143

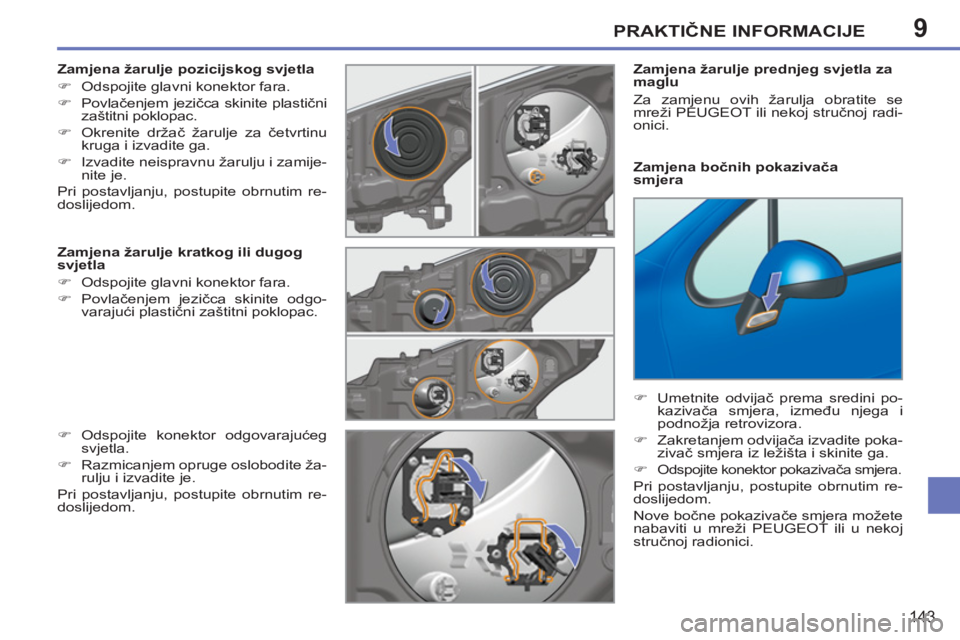

Zamjena žarulje pozicijskog svjetla
)
Odspojite glavni konektor fara.
)
Povlačenjem jezičca skinite plastični
zaštitni poklopac.
)
Okrenite držač žarulje za četvrtinu
kruga i izvadite ga.
)
Izvadite neispravnu žarulju i zamije-
nite je.
Pri postavljanju, postupite obrnutim re-
doslijedom.
Zamjena žarulje kratkog ili dugog
svjetla
)
Odspojite glavni konektor fara.
)
Povlačenjem jezičca skinite odgo-
varajući plastični zaštitni poklopac.
)
Odspojite konektor odgovarajućeg
svjetla.
)
Razmicanjem opruge oslobodite ža-
rulju i izvadite je.
Pri postavljanju, postupite obrnutim re-
doslijedom.
Zamjena žarulje prednjeg svjetla za
maglu
Za zamjenu ovih žarulja obratite se
mreži PEUGEOT ili nekoj stručnoj radi-
onici.
Zamjena bočnih pokazivača
smjera
)
Umetnite odvijač prema sredini po-
kazivača smjera, između njega i
podnožja retrovizora.
)
Zakretanjem odvijača izvadite poka-
zivač smjera iz ležišta i skinite ga.
)
Odspojite konektor pokazivača smjera.
Pri postavljanju, postupite obrnutim re-
doslijedom.
Nove bočne pokazivače smjera možete
nabaviti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Page 146 of 248
9
i
PRAKTIČNE INFORMACIJE
144

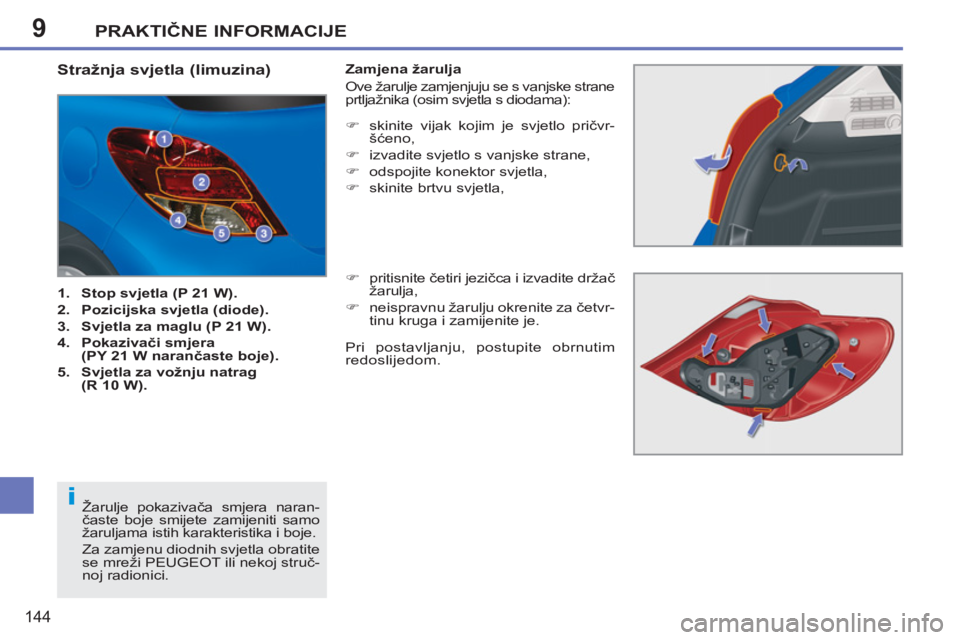

Stražnja svjetla (limuzina)
1.
Stop svjetla (P 21 W).
2.
Pozicijska svjetla (diode).
3.
Svjetla za maglu (P 21 W).
4.
Pokazivači smjera
(PY 21 W narančaste boje).
5.
Svjetla za vožnju natrag
(R 10 W).
Zamjena žarulja
Ove žarulje zamjenjuju se s vanjske strane
prtljažnika (osim svjetla s diodama):
)
skinite vijak kojim je svjetlo pričvr-
šćeno,
)
izvadite svjetlo s vanjske strane,
)
odspojite konektor svjetla,
)
skinite brtvu svjetla,
)
pritisnite četiri jezičca i izvadite držač
žarulja,
)
neispravnu žarulju okrenite za četvr-
tinu kruga i zamijenite je.
Žarulje pokazivača smjera naran-
časte boje smijete zamijeniti samo
žaruljama istih karakteristika i boje.
Za zamjenu diodnih svjetla obratite
se mreži PEUGEOT ili nekoj struč-
noj radionici.
Pri postavljanju, postupite obrnutim
redoslijedom.
Page 147 of 248
9
!
PRAKTIČNE INFORMACIJE
145

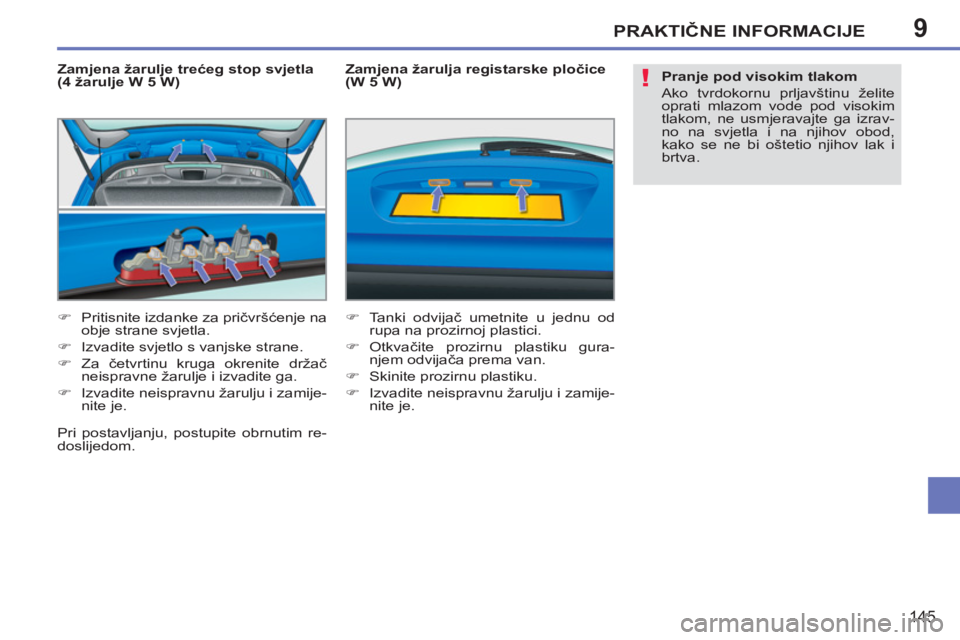

Zamjena žarulje trećeg stop svjetla
(4 žarulje W 5 W)
)
Pritisnite izdanke za pričvršćenje na
obje strane svjetla.
)
Izvadite svjetlo s vanjske strane.
)
Za četvrtinu kruga okrenite držač
neispravne žarulje i izvadite ga.
)
Izvadite neispravnu žarulju i zamije-
nite je.
Zamjena žarulja registarske pločice
(W 5 W)
)
Tanki odvijač umetnite u jednu od
rupa na prozirnoj plastici.
)
Otkvačite prozirnu plastiku gura-
njem odvijača prema van.
)
Skinite prozirnu plastiku.
)
Izvadite neispravnu žarulju i zamije-
nite je.
Pri postavljanju, postupite obrnutim re-
doslijedom.
Pranje pod visokim tlakom
Ako tvrdokornu prljavštinu želite
oprati mlazom vode pod visokim
tlakom, ne usmjeravajte ga izrav-
no na svjetla i na njihov obod,
kako se ne bi oštetio njihov lak i
brtva.
Page 148 of 248
9
i
PRAKTIČNE INFORMACIJE
146

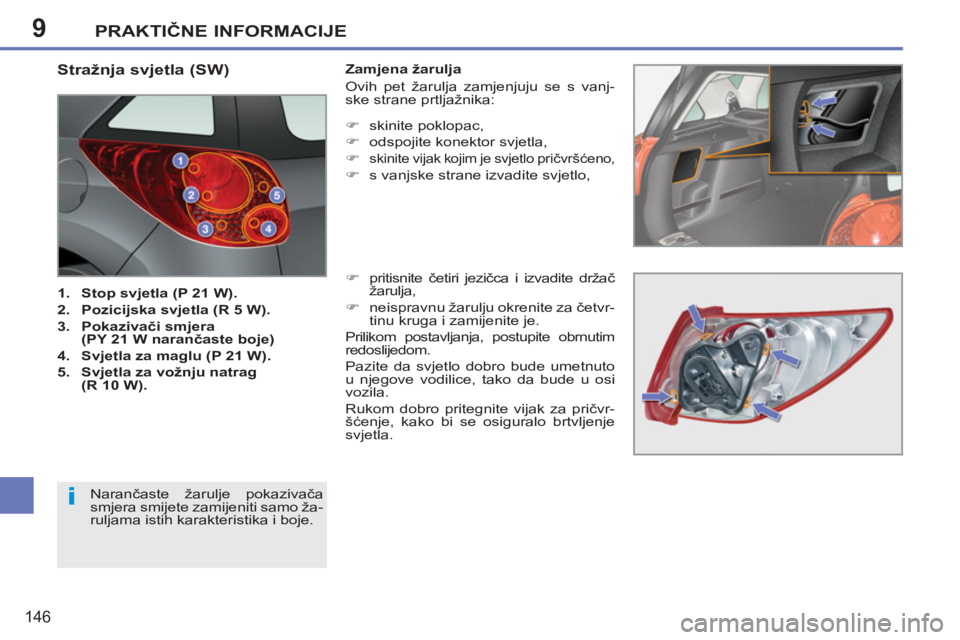

Stražnja svjetla (SW)
1.
Stop svjetla (P 21 W).
2.
Pozicijska svjetla (R 5 W).
3.
Pokazivači smjera
(PY 21 W narančaste boje)
4.
Svjetla za maglu (P 21 W).
5.
Svjetla za vožnju natrag
(R 10 W).
Zamjena žarulja
Ovih pet žarulja zamjenjuju se s vanj-
ske strane prtljažnika:
)
skinite poklopac,
)
odspojite konektor svjetla,
)
skinite vijak kojim je svjetlo pričvršćeno,
)
s vanjske strane izvadite svjetlo,
)
pritisnite četiri jezičca i izvadite držač
žarulja,
)
neispravnu žarulju okrenite za četvr-
tinu kruga i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
Pazite da svjetlo dobro bude umetnuto
u njegove vodilice, tako da bude u osi
vozila.
Rukom dobro pritegnite vijak za pričvr-
šćenje, kako bi se osiguralo brtvljenje
svjetla.
Narančaste žarulje pokazivača
smjera smijete zamijeniti samo ža-
ruljama istih karakteristika i boje.
Page 149 of 248
9
!
PRAKTIČNE INFORMACIJE
147

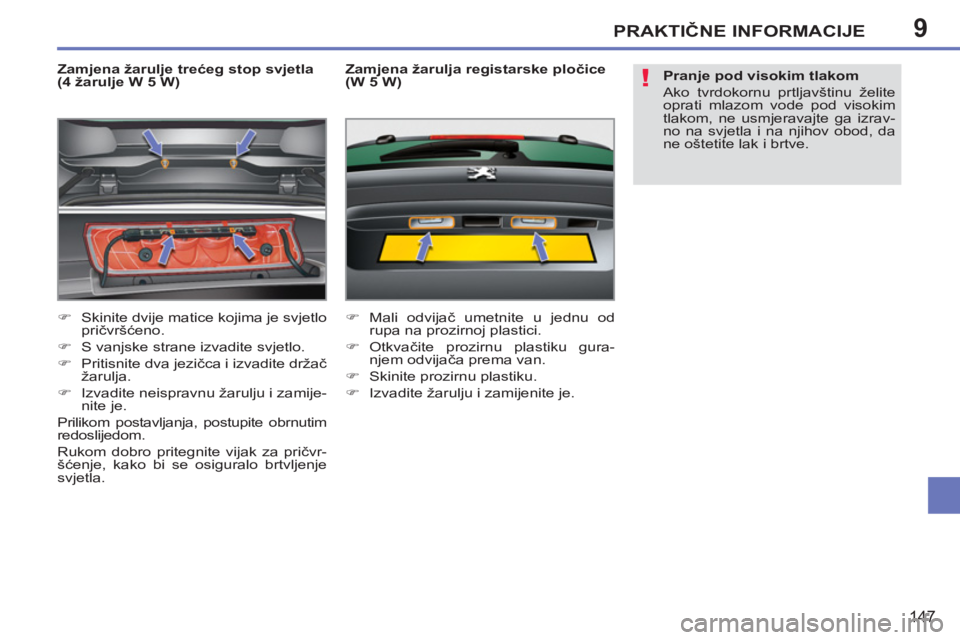

Zamjena žarulje trećeg stop svjetla
(4 žarulje W 5 W)
)
Skinite dvije matice kojima je svjetlo
pričvršćeno.
)
S vanjske strane izvadite svjetlo.
)
Pritisnite dva jezičca i izvadite držač
žarulja.
)
Izvadite neispravnu žarulju i zamije-
nite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
Rukom dobro pritegnite vijak za pričvr-
šćenje, kako bi se osiguralo brtvljenje
svjetla.
Zamjena žarulja registarske pločice
(W 5 W)
)
Mali odvijač umetnite u jednu od
rupa na prozirnoj plastici.
)
Otkvačite prozirnu plastiku gura-
njem odvijača prema van.
)
Skinite prozirnu plastiku.
)
Izvadite žarulju i zamijenite je.
Pranje pod visokim tlakom
Ako tvrdokornu prtljavštinu želite
oprati mlazom vode pod visokim
tlakom, ne usmjeravajte ga izrav-
no na svjetla i na njihov obod, da
ne oštetite lak i brtve.
Page 150 of 248
9
!
i
PRAKTIČNE INFORMACIJE
148
PEUGEOT otklanja svaku odgo-
vornost za troškove nastale po-
pravcima vašeg vozila ili za njegov
neispravan rad, zbog ugradnje do-
datne opreme koju nije isporučio
ni preporučio PEUGEOT i koja
nije ugrađena prema njegovim
pravilima, naročito ako svi dodat-
no priključeni uređaji ukupno troše
više od 10 miliampera.
Ugradnja dodatne električne
opreme
Električni krug vašeg vozila projek-
tiran je tako da radi sa serijskom i
opcionalnom opremom.
Prije ugradnje neke druge električ-
ne opreme ili pribora, obratite se
mreži PEUGEOT ili nekoj stručnoj
radionici.

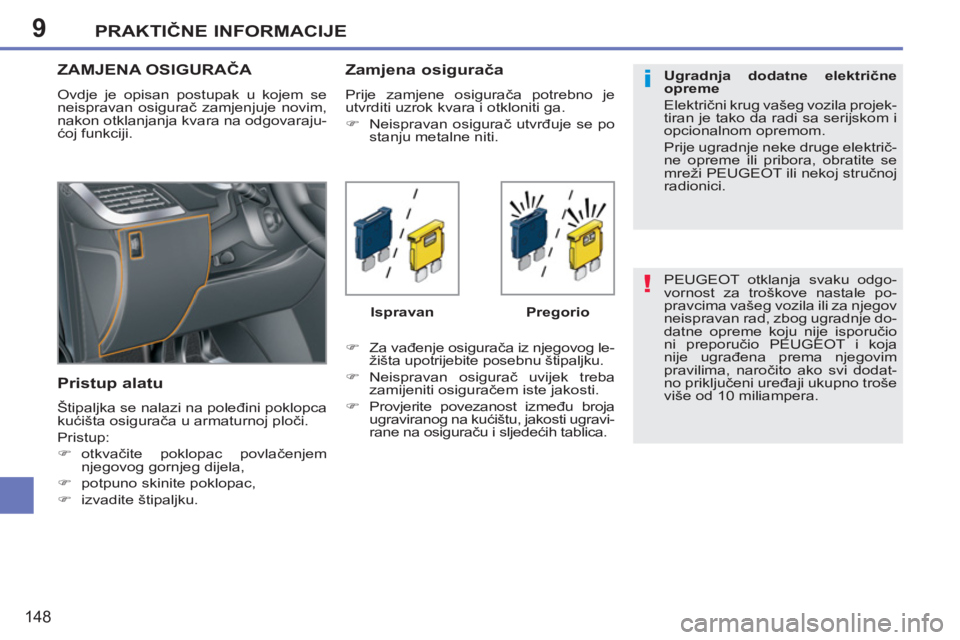

ZAMJENA OSIGURAČA
Ovdje je opisan postupak u kojem se
neispravan osigurač zamjenjuje novim,
nakon otklanjanja kvara na odgovaraju-
ćoj funkciji.
Pristup alatu
Štipaljka se nalazi na poleđini poklopca
kućišta osigurača u armaturnoj ploči.
Pristup:
)
otkvačite poklopac povlačenjem
njegovog gornjeg dijela,
)
potpuno skinite poklopac,
)
izvadite štipaljku.
Zamjena osigurača
Prije zamjene osigurača potrebno je
utvrditi uzrok kvara i otkloniti ga.
)
Neispravan osigurač utvrđuje se po
stanju metalne niti.
)
Za vađenje osigurača iz njegovog le-
žišta upotrijebite posebnu štipaljku.
)
Neispravan osigurač uvijek treba
zamijeniti osiguračem iste jakosti.
)
Provjerite povezanost između broja
ugraviranog na kućištu, jakosti ugravi-
rane na osiguraču i sljedećih tablica.
Ispravan
Pregorio
