Peugeot 207 CC 2010 Omistajan käsikirja (in Finnish)

MUKAVUUS
43
TUULETUS Ilman käsittely
Sisääntuleva ilma voi kulkea erilaisia
reittejä sen mukaan, mitä kuljettaja on
valinnut:
- ilman suora tulo matkustamoon (ilmanotto)
- ilman kierto lämmitysjärjestelmän kautta (lämmitys)
- ilman kierto jäähdytysjärjestelmän kautta (ilmastointi). Lämpötilan säätimellä voidaan saavut-
taa haluttu lämpötila sekoittamalla eri
järjestelmistä tulevaa ilmaa.
Ilmanjaon säätimellä matkustamoon
voidaan jakaa ilmaa usealla eri ilman-
vaihtosuuttimella.
Puhallusvoimakkuuden säätimellä tuu-
lettimen puhallusnopeutta voidaan lisä-
tä tai vähentää.
Ilmantulo
Matkustamossa kiertävä ilma on suoda-
tettua ja peräisin joko ulkoa (tuulilasin ala-
puolella olevan ilmanottoaukon kautta) tai
auton sisältä (sisäilman kierrätyksestä).
Kytkinlevy
Järjestelmän kytkimet on ryhmitelty
keskikonsolin levyyn A . Mallista riippu-
en toiminnot ovat seuraavat:
- haluttu sisälämpötila
- puhallusvoimakkuus
- ilmanjako
- lämmitys ja huurteenpoisto
- ilmastoinnin käsinsäädöt tai auto- maattisäädöt.

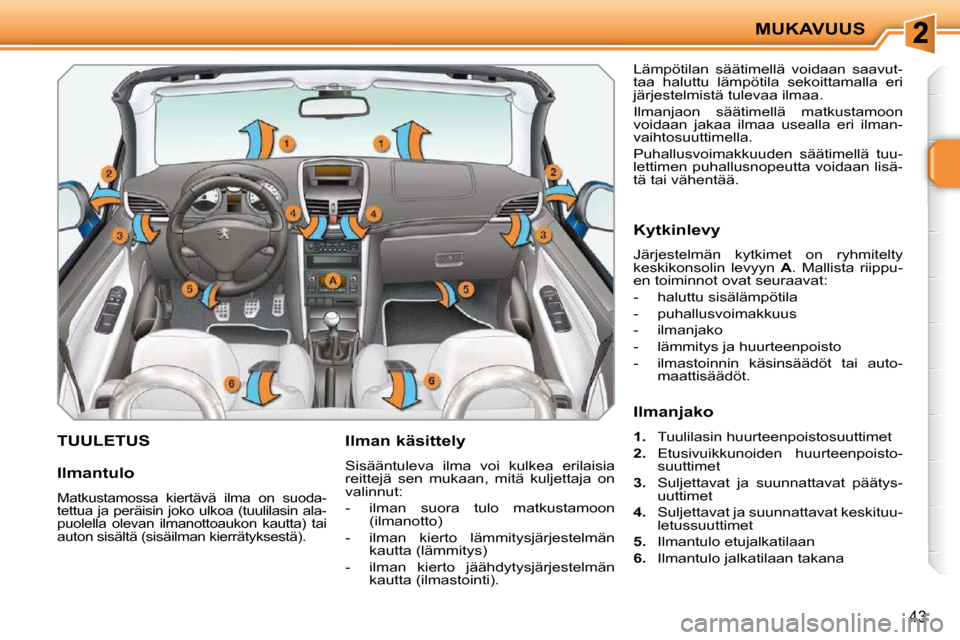

Ilmanjako

1. Tuulilasin huurteenpoistosuuttimet

2. Etusivuikkunoiden huurteenpoisto-
suuttimet

3. Suljettavat ja suunnattavat päätys-
uuttimet

4. Suljettavat ja suunnattavat keskituu-
letussuuttimet

5. Ilmantulo etujalkatilaan

6. Ilmantulo jalkatilaan takana

i
MUKAVUUS
44

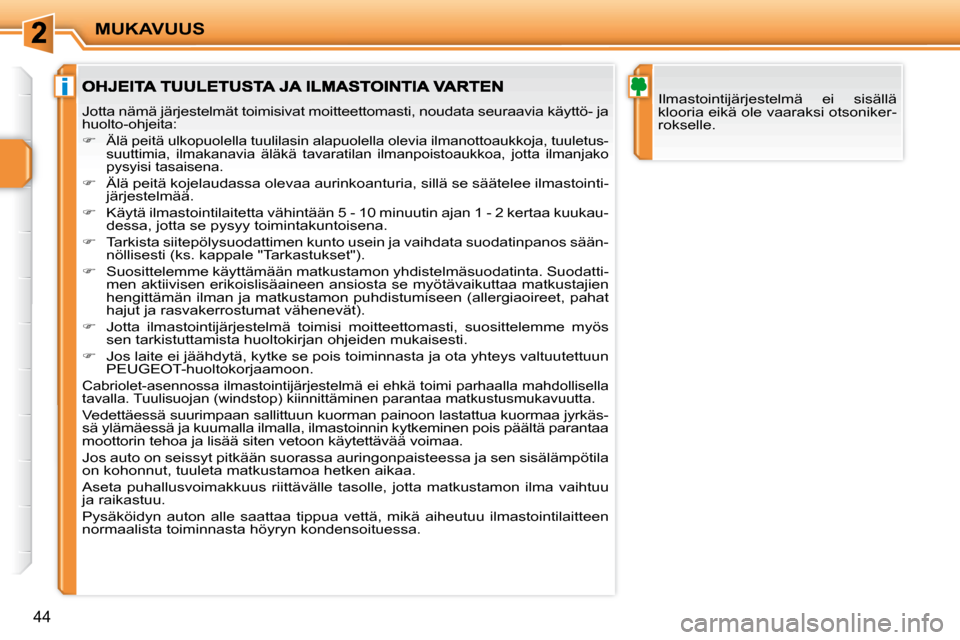

Ilmastointijärjestelmä ei sisällä
klooria eikä ole vaaraksi otsoniker-
rokselle. Jotta nämä järjestelmät toimisivat moitteettomasti, noudata seuraavia käyttö- ja
huolto-ohjeita:


Älä peitä ulkopuolella tuulilasin alapuolella olevia il manottoaukkoja, tuuletus-
suuttimia, ilmakanavia äläkä tavaratilan ilmanpoistoaukkoa, jot ta ilmanjako
pysyisi tasaisena.

 Älä peitä kojelaudassa olevaa aurinkoanturia, sillä se sääte lee ilmastointi-
järjestelmää.

 Käytä ilmastointilaitetta vähintään 5 - 10 minuutin ajan 1 - 2 kertaa kuukau-
dessa, jotta se pysyy toimintakuntoisena.

 Tarkista siitepölysuodattimen kunto usein ja vaihdata suodat inpanos sään-
nöllisesti (ks. kappale "Tarkastukset").

 Suosittelemme käyttämään matkustamon yhdistelmäsuodatinta. Suodat ti-
men aktiivisen erikoislisäaineen ansiosta se myötävaikuttaa matkustaj ien
hengittämän ilman ja matkustamon puhdistumiseen (allergiaoireet , pahat
hajut ja rasvakerrostumat vähenevät).

 Jotta ilmastointijärjestelmä toimisi moitteettomasti, suositte lemme myös
sen tarkistuttamista huoltokirjan ohjeiden mukaisesti.

 Jos laite ei jäähdytä, kytke se pois toiminnasta ja ota yhte ys valtuutettuun
PEUGEOT-huoltokorjaamoon.
Cabriolet-asennossa ilmastointijärjestelmä ei ehkä toimi parhaa lla mahdollisella
tavalla. Tuulisuojan (windstop) kiinnittäminen parantaa matku stusmukavuutta.
Vedettäessä suurimpaan sallittuun kuorman painoon lastattua kuormaa jyrkäs-
sä ylämäessä ja kuumalla ilmalla, ilmastoinnin kytk eminen pois päältä parantaa
moottorin tehoa ja lisää siten vetoon käytettävää v oimaa.
Jos auto on seissyt pitkään suorassa auringonpaisteessa ja sen sisäl ämpötila
on kohonnut, tuuleta matkustamoa hetken aikaa.
Aseta puhallusvoimakkuus riittävälle tasolle, jotta matkustamon i lma vaihtuu
ja raikastuu.
Pysäköidyn auton alle saattaa tippua vettä, mikä aiheutuu i lmastointilaitteen
normaalista toiminnasta höyryn kondensoituessa.

MUKAVUUS
45

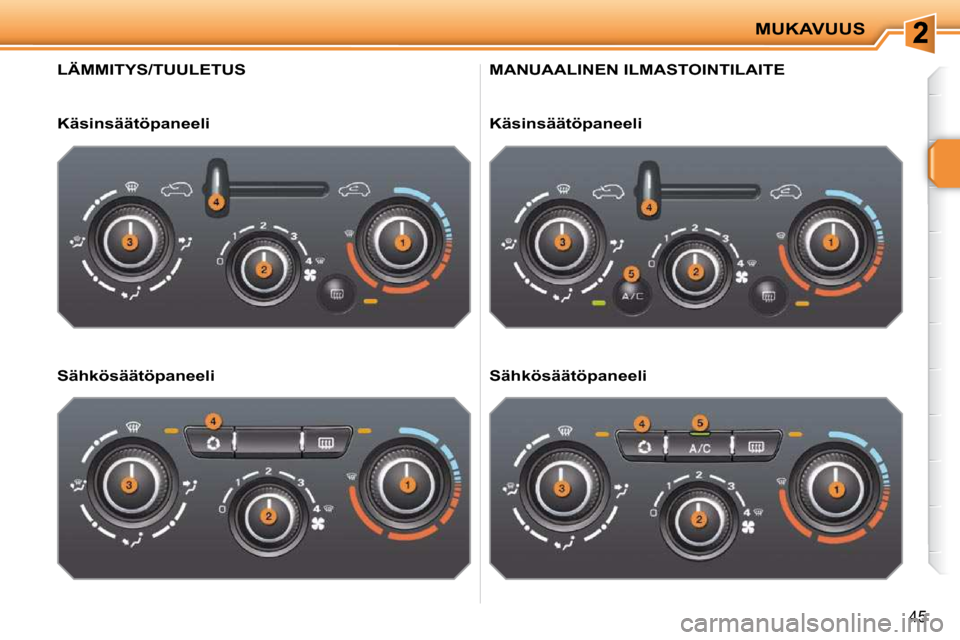

LÄMMITYS/TUULETUS
Käsinsäätöpaneeli
Sähkösäätöpaneeli
MANUAALINEN ILMASTOINTILAITE
Käsinsäätöpaneeli
Sähkösäätöpaneeli

i
MUKAVUUS
46
2. Puhallusvoimakkuuden säätö

Voit valita haluamasi puhal-
lusvoimakkuuden siirtämällä
säädintä asennosta 1 asen-
toon 4 .
Tuulilasi, sivuikkunat ja jalkatila.
Jalkatila.
(suuttimet kiinni)
Keski- ja sivusuuttimet.

 Säädä lämpötila sopivaksi
kääntämällä säätöpyörää
sinisestä (kylmä) punai-
seen (lämmin). Tuulilasi ja sivuikkunat.
1. Lämpötilan säätö
Ilmanjakoa voidaan säädellä siir-
tämällä säädin keskiasentoon,
joka on merkitty merkillä "

MUKAVUUS
45
LÄMMITYS/TUULETUS
Käsinsäätöpaneeli
Sähkösäätöpaneeli
MANUAALINEN ILMASTOINTILAITE
Käsinsäätöpaneeli
Sähkösäätöpaneeli

i
MUKAVUUS
46
2. Puhallusvoimakkuuden säätö

Voit valita haluamasi puhal-
lusvoimakkuuden siirtämällä
säädintä asennosta 1 asen-
toon 4 .
Tuulilasi, sivuikkunat ja jalkatila.
Jalkatila.
(suuttimet kiinni)
Keski- ja sivusuuttimet.

 Säädä lämpötila sopivaksi
kääntämällä säätöpyörää
sinisestä (kylmä) punai-
seen (lämmin). Tuulilasi ja sivuikkunat.
1. Lämpötilan säätö
Ilmanjakoa voidaan säädellä siir-
tämällä säädin keskiasentoon,
joka on merkitty merkillä "

i
MUKAVUUS
47
5. Ilmastointilaitteen käynnistäminen/pysäyttäminen
Järjestelmä toimii tehokkaasti
kaikkina vuodenaikoina, kun-
han vain ikkunat ovat kiinni. Kytkinpainike sijaitsee lämmi-
tys- tai ilmastointijärjestelmän
paneelissa. HUURTEENPOISTO -
TAKALASINLÄMMITIN

 Sammuta takalasin ja ulkotaus-
tapeilien lämmitys heti kun se
on mahdollista, sillä virransäästö
merkitsee myös polttoaineenku-
lutuksen vähenemistä.
Jos auton moottori sammutetaan
ennen automaattikatkaisua, laitteet
kytkeytyvät uudelleen päälle, kun
moottori käynnistetään seuraavan
kerran.
Takalasin lämmitin kytkeytyy pois
toiminnasta, kun kovakatto on tait-
tunut tavaratilaan.
Käynnistys
Takalasinlämmitin toimii vain moottorin
käydessä.

 Paina tätä painiketta, kun haluat
käynnistää takalasin ja ulkotausta-
peilien lämmityksen. Painikkeeseen
liittyvä merkkivalo syttyy.
Sammutus
Virran säästämiseksi lämmitys kytkey-
tyy pois automaattisesti.

 Takalasin ja sivutaustapeilien läm-
mitys voidaan katkaista käsin ennen
automaattikatkaisua painamalla pai-
niketta uudelleen. Painikkeeseen
liittyvä merkkivalo sammuu.
Ilmastoinnin avulla voi
- kesäisin laskea lämpötilaa
- talvisin, yli 0 °C:n lämpötilassa, te-
hostaa huurteenpoistoa.
Käynnistys

 Paina painiketta A/C , jolloin vastaa-
va merkkivalo syttyy.

Ilmastointilaite ei toimi, kun puhal-
lusvoimakkuuden säätöpyörä 2 on
asennossa 0.
Pysäytys

 Paina uudelleen painiketta A/C , jol-
loin vastaava merkkivalo sammuu.

i
MUKAVUUS
47
5. Ilmastointilaitteen käynnistäminen/pysäyttäminen
Järjestelmä toimii tehokkaasti
kaikkina vuodenaikoina, kun-
han vain ikkunat ovat kiinni. Kytkinpainike sijaitsee lämmi-
tys- tai ilmastointijärjestelmän
paneelissa. HUURTEENPOISTO -
TAKALASINLÄMMITIN

 Sammuta takalasin ja ulkotaus-
tapeilien lämmitys heti kun se
on mahdollista, sillä virransäästö
merkitsee myös polttoaineenku-
lutuksen vähenemistä.
Jos auton moottori sammutetaan
ennen automaattikatkaisua, laitteet
kytkeytyvät uudelleen päälle, kun
moottori käynnistetään seuraavan
kerran.
Takalasin lämmitin kytkeytyy pois
toiminnasta, kun kovakatto on tait-
tunut tavaratilaan.
Käynnistys
Takalasinlämmitin toimii vain moottorin
käydessä.

 Paina tätä painiketta, kun haluat
käynnistää takalasin ja ulkotausta-
peilien lämmityksen. Painikkeeseen
liittyvä merkkivalo syttyy.
Sammutus
Virran säästämiseksi lämmitys kytkey-
tyy pois automaattisesti.

 Takalasin ja sivutaustapeilien läm-
mitys voidaan katkaista käsin ennen
automaattikatkaisua painamalla pai-
niketta uudelleen. Painikkeeseen
liittyvä merkkivalo sammuu.
Ilmastoinnin avulla voi
- kesäisin laskea lämpötilaa
- talvisin, yli 0 °C:n lämpötilassa, te-
hostaa huurteenpoistoa.
Käynnistys

 Paina painiketta A/C , jolloin vastaa-
va merkkivalo syttyy.

Ilmastointilaite ei toimi, kun puhal-
lusvoimakkuuden säätöpyörä 2 on
asennossa 0.
Pysäytys

 Paina uudelleen painiketta A/C , jol-
loin vastaava merkkivalo sammuu.

i
i
MUKAVUUS
48
Jottei matkustamoon puhallettaisi lii-
kaa kylmää ilmaa moottorin ollessa
kylmä, puhallusvoimakkuus saavut-
taa täyden tehonsa asteittain.
Kylmällä ilmalla auto-ohjelma puhal-
taa lämmintä ilmaa ainoastaan tuuli-
lasiin, sivuikkunoihin ja jalkatilaan.
Jos sisälämpötila autoon astutta-
essa on huomattavasti haluttua
matalampi tai korkeampi, ei näy-
töllä näkyvän arvon muuttamisesta
ole hyötyä. Järjestelmä korjaa läm-
pötilaeron automaattisesti niin pian
kuin mahdollista.

Ilmastointilaite toimii vain moottorin
käydessä. Kuljettaja ja matkustaja voivat
säätää ilmastointilaitteen pu-
halluslämpötilan erikseen.
 Pienennä arvoa kääntämällä säätö-
pyörää 2 tai 3 vasemmalle ja suurenna
arvoa kääntämällä pyörää oikealle.
Miellyttävä sisälämpötila saavutetaan,
kun arvoksi säädetään 21. Arvoa voi tar-
peen mukaan säädellä välillä 18 ja 24.
On lisäksi suositeltavaa välttää säätämis-
tä vasemmalle tai oikealle yli 3 pykälän
verran kerrallaan.
4. Ilmastointilaitteen hyvän näkyvyyden ohjelma
Automaattinen ohjelma ei vält-
tämättä ole riittävän tehokas,
jos haluat sulattaa tuulilasiin
tai sivuikkunoihin syntyneen
jään tai poistaa nopeasti niihin
kertyneen huurun, kosteuden
tai huurteen.

 Valitse tällöin automaattinen hyvän
näkyvyyden ohjelma.
Ohjelma säätelee automaattisesti il-
mastointilaitetta, ilmavirran määrää ja
raitisilmapuhallusta ja suuntaa puhal-
lusilman optimaalisella tavalla tuulilasiin
ja sivuikkunoihin.
Automaattiset toiminnot

 Paina AUTO -painiketta.
Näyttöön tulee symboli

AUTO .
2. Kuljettajan puolen säädöt
AUTOMAATTINEN ILMASTOINTILAITE
Suosittelemme auto-ohjelman käyttämistä:
se säätelee automaattisesti ja optimaalisesti
kaikkia toimintoja, matkustamon lämpötilaa,
puhallusvoimakkuutta, ilmanjakoa ja sisäil-
man kierrätystä, jotta matkustamon olosuh-
teet olisivat juuri sellaiset kuin haluat.
Järjestelmä toimii tehokkaasti kaikkina
vuodenaikoina, kunhan vain ikkunat
ovat kiinni. Näytöllä näkyvä arvo vastaa miellyttä-
vää sisälämpötilaa, ei lämpötilan yksik-
köä (Celsius tai Fahrenheit).
1. Ilmastointilaitteen AUTO-ohjelma
3. Matkustajan puolen säädöt

!
!
i
MUKAVUUS
49

 Kun haluat lopettaa ohjelman, pai-
na uudelleen painiketta näkyvyys tai

AUTO , jolloin painikkeen merkkivalo
sammuu ja AUTO -merkkivalo syttyy.

 Paina tätä painiketta, kun ha-
luat pysäyttää ilmastoinnin.
6. Ilmanjaon säätö

 Tämän painikkeen perättäi-
sillä painalluksilla saadaan
ilmanjako suunnattua seu-
raavasti:
7. Puhallusvoimakkuuden säätö
 Kun haluat pienentää pu-
hallusvoimakkuutta, paina
painiketta pieni potkuri .
8. Ilmantulo/sisäilman kierrätys Ilmastointijärjestelmän
toiminnanesto

 Paina painiketta pieni potkuri , kun-
nes potkurin symboli katoaa.
Tämä toiminto estää kaikkien ilmastoin-
tijärjestelmän toimintojen käytön.
Matkustamon lämpötilaa ei enää sää-
dellä. Auton liikkuessa kevyt ilmavirta
pysyy kuitenkin havaittavissa.

 Kun haluat aktivoida järjestelmän
uudelleen toiminnanestoa edeltävin
arvoin, paina uudelleen painiketta

iso potkuri tai AUTO .

 Painiketta painamalla käyn-
nistetään sisäilman kierto.
Sisäilman kierrätyksen sym-
boli ilmestyy näytölle.
5. Ilmastointilaitteen käynnistys ja
pysäytys
Vältä ajamista liian pitkään siten,
että ilmastointijärjestelmä on kyt-
ketty pois päältä.
Pitkäaikainen sisäilmankierrätys saat-
taa aiheuttaa ikkunoiden huurtumista
ja matkustamon ilman muuttumista
raskaaksi.
- tuulilasiin, sivuikkunoihin ja jalka-tilaan
- tuulilasiin ja sivuikkunoihin (huur- teenpoisto tai lämmitys)
- keski- ja sivusuuttimiin
- keski- ja sivusuuttimiin sekä jalka- tilaan
- jalkatilaan.

 Kun haluat suurentaa pu-
hallusvoimakkuutta, paina
painiketta iso potkuri .
Raitisilmapuhalluksen symboli (potkuri)
muuttuu asteittain pyydetyn puhallus-
voimakkuuden mukaisesti. Sisäilman kierrätyksellä estetään ul-
koilman hajujen tai savun pääseminen
matkustamoon.

 Paina painiketta uudelleen mahdol-
lisimman pian, jotta ulkoilma pääsee
sisään ja jotta ikkunoihin ei muodos-
tu huurretta.
Matkustamon viilentämiseksi tai
lämmittämiseksi mahdollisimman
paljon on mahdollista alittaa vähim-
mäisarvo 14 tai ylittää enimmäisar-
vo 28.

 Käännä säätöpyörää 2 tai 3 va-
semmalle merkintään LO saak-
ka tai oikealle merkintään HI
saakka.
Käsinsäätö
Voit korjata ilmastointijärjestelmän au-
tomaattiohjelmien säätöjä käsin ha-
luamallasi tavalla. Muut toiminnot ovat
aina automaattisia.

 Paina painiketta AUTO , kun haluat
palata automaattiseen toimintatilaan.
Ilmastointilaitteen poistaminen käytöstä
voi aiheuttaa epämukavia ilmiöitä (kos-
teus, höyrystyminen).

 Kun haluat palata ilmastointilaitteen
automaattiseen toimintaan, paina
painiketta uudelleen. Näyttöön tulee
symboli A/C .
