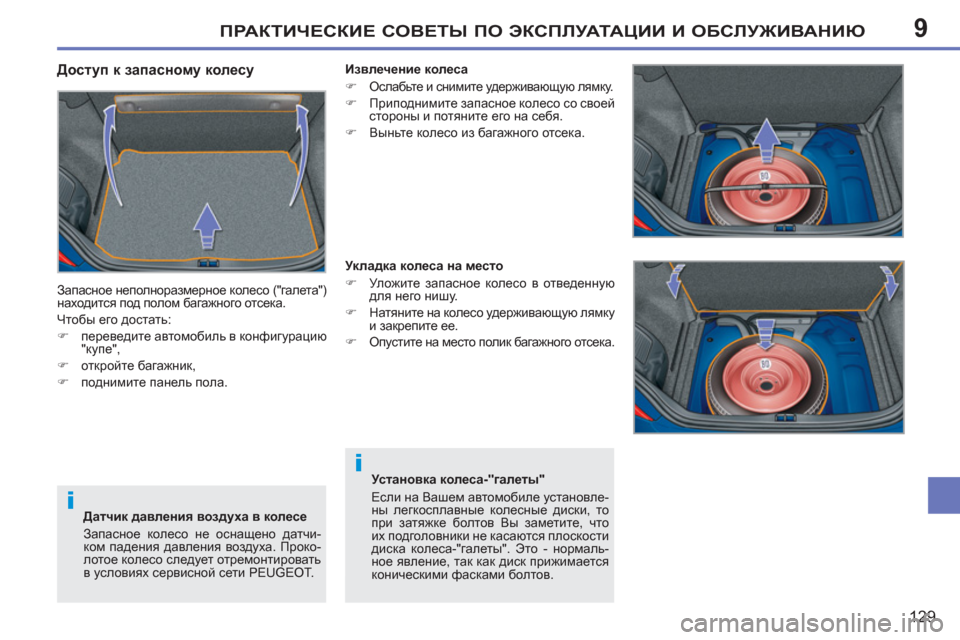

Доступ к запасному колесу
Запасное неполноразмерное колесо ("галета")
находится под полом багажного отсека.
Чтобы его достать:
)
переведите автомобиль в конфигурацию
"купе",
)
откройте багажник,
)
поднимите панель пола.
Установка колеса-"галеты"
Если на Вашем автомобиле установле-
ны легкосплавные колесные диски, то
при затяжке болтов Вы заметите, что
их подголовники не
касаются плоскости
диска колеса-"галеты". Это - нормаль-
ное явление, так как диск прижимается
коническими фасками болтов.
Извлечение колеса
)
Ослабьте и снимите удерживающую лямку.
)
Приподнимите запасное колесо со своей
стороны и потяните его на себя.
)
Выньте колесо из багажного отсека.
Укладка колеса на место
)
Уложите запасное колесо в отведенную
для него нишу.
)
Натяните на колесо удерживающую лямку
и закрепите ее.
)
Опустите на место полик багажного отсека.
Датчик давления воздуха в колесе
Запасное колесо не оснащено датчи-
ком падения давления воздуха. Проко-
лотое колесо следует отремонтировать
в условиях сервисной сети
PEUGEOT.
Page 132 of 224
9
i
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
130
Меры предосторожности
Установите автомобиль так, чтобы не
мешать движению транспорта: при
этом площадка должна быть, по воз-
можности, твердой, горизонтальной и
нескользкой.
Включите стояночный тормоз, выклю-
чите зажигание и включите первую пе-
редачу
* , чтобы заблокировать колеса.
При необходимости, подложите упор
под колесо, расположенное по диагона-
ли от заменяемого.
Убедитесь, что в автомобиле никого не
осталось, а Ваши пассажиры отошли от
автомобиля на безопасное расстояние.
Категорически запрещается находить-
ся под автомобилем, стоящим на дом-
крате. Установите под него опорные
стойки.

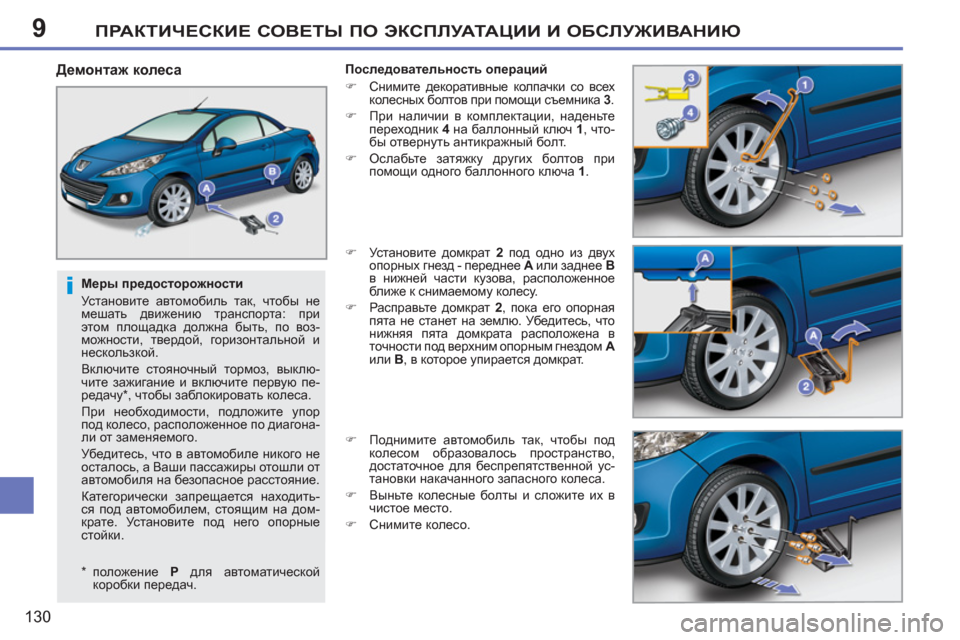

Демонтаж колеса
Последовательность операций
)
Снимите декоративные колпачки со всех
колесных болтов при помощи съемника 3
.
)
При наличии в комплектации, наденьте
переходник 4
на баллонный ключ 1
, что-
бы отвернуть антикражный болт.
)
Ослабьте затяжку других болтов при
помощи одного баллонного ключа 1
.
)
Установите домкрат 2
под одно из
двух
опорных гнезд - переднее А
или заднее B
в нижней части кузова, расположенное
ближе к снимаемому колесу.
)
Расправьте домкрат 2
, пока его опорная
пята не станет на землю. Убедитесь, что
нижняя пята домкрата расположена в
точности под верхним опорным гнездом А
или B
, в которое упирается домкрат.
)
Поднимите автомобиль так, чтобы под
колесом образовалось пространство,
достаточное для беспрепятственной ус-
тановки накачанного запасного колеса.
)
Выньте колесные болты и сложите их в
чистое место.
)
Снимите колесо.
* положение P
для автоматической
коробки передач.
Page 133 of 224
9
i
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
131
После замены колеса
При движении на временном колесе-
"галете":
)
не устанавливайте на него колесный
колпак,
)
не превышайте скорость 80 км/ч.
В кратчайшие сроки после замены
проверьте в сервисной сети PEUGEOT
затяжку колесных болтов и давление
воздуха в запасном колесе.
Отремонтированное колесо следует
сразу же установить на
автомобиль.

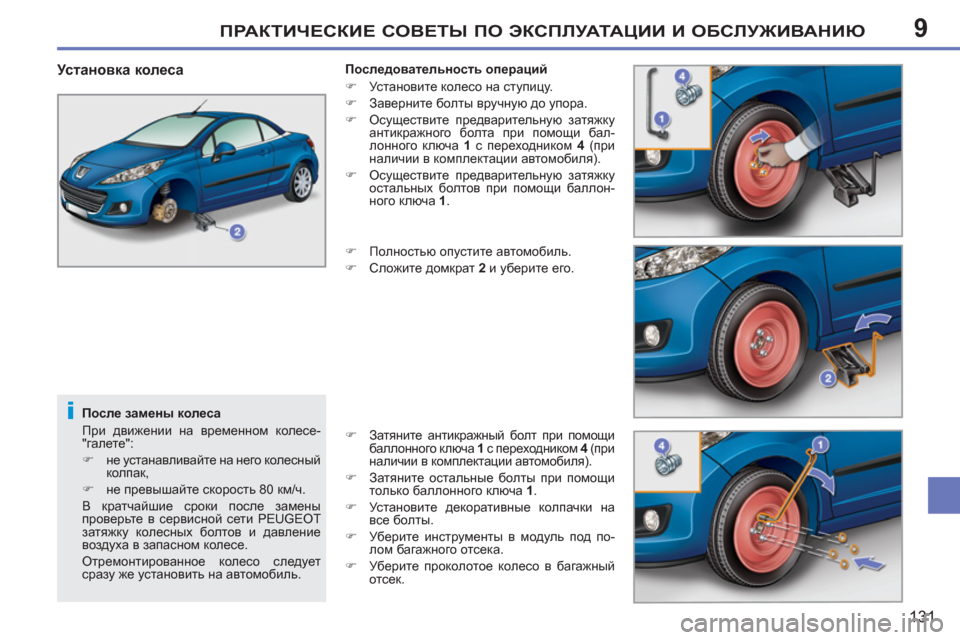

Установка колеса
Последовательность операций
)
Установите колесо на ступицу.
)
Заверните болты вручную до упора.
)
Осуществите предварительную затяжку
антикражного болта при помощи бал-
лонного ключа 1
с переходником 4
(при
наличии в комплектации автомобиля).
)
Осуществите предварительную затяжку
остальных болтов при помощи баллон-
ного ключа 1
.
)
Полностью опустите
автомобиль.
)
Сложите домкрат 2
и уберите его.
)
Затяните антикражный болт при помощи
баллонного ключа 1
с переходником 4
(при
наличии в комплектации автомобиля).
)
Затяните остальные болты при помощи
только баллонного ключа 1
.
)
Установите декоративные колпачки на
все болты.
)
Уберите инструменты в модуль под
по-
лом багажного отсека.
)
Уберите проколотое колесо в багажный
отсек.
Page 134 of 224
9
i
i
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
132
ЗАМЕНА ЛАМПЫ
1.
Указатели поворотов
(PY21W с желтой колбой).
2.
Стояночные огни (W5W).
3.
Фары ближнего света (H7 - 55 W).
4.
Фары дальнего света (H1 - 55 W).
5.
Адаптивные фары с курсовой
коррекцией (H7-55W).
6.
Фары противотуманные (H11-55W).

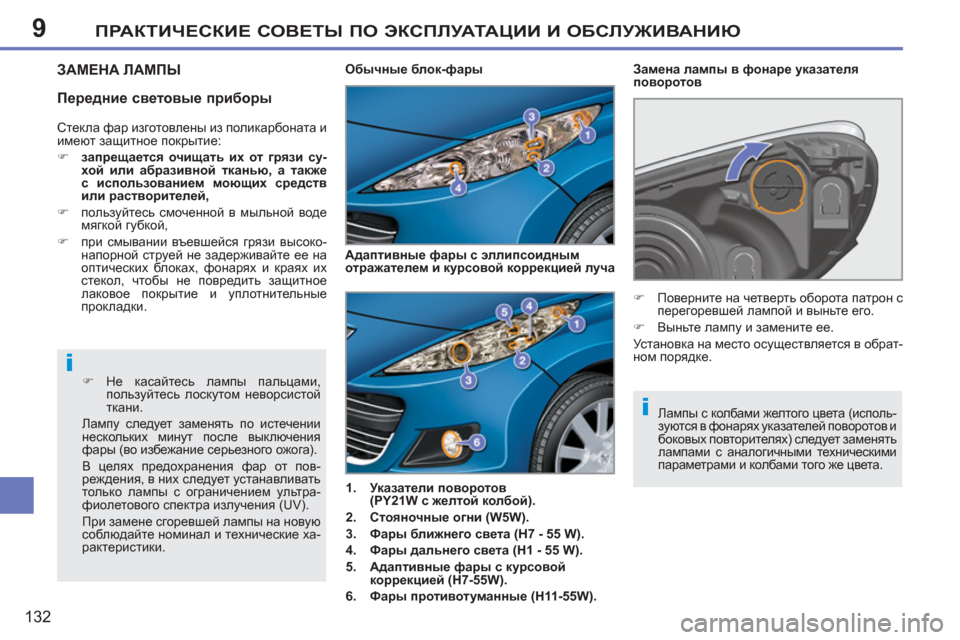

Замена лампы в фонаре указателя
поворотов
)
Не касайтесь лампы пальцами,
пользуйтесь лоскутом неворсистой
ткани.
Лампу следует
заменять по истечении
нескольких минут после выключения
фары (во избежание серьезного ожога).
В целях предохранения фар от пов-
реждения, в них следует устанавливать
только лампы с ограничением ультра-
фиолетового спектра излучения (UV).
При замене сгоревшей лампы на новую
соблюдайте номинал и технические ха-
рактеристики.
Обычные блок-фары
Лампы с колбами желтого цвета (исполь-
зуются в фонарях указателей поворотов и
боковых повторителях) следует заменять
лампами с аналогичными техническими
параметрами и колбами того же цвета.
)
Поверните на четверть оборота патрон с
перегоревшей лампой и выньте его.
)
Выньте лампу и замените ее.
Установка на место осуществляется в обрат
-
ном порядке. Стекла фар изготовлены из поликарбоната и
имеют защитное покрытие:
)
запрещается очищать их от грязи су-
хой или абразивной тканью, а также
с использованием моющих средств
или растворителей,
)
пользуйтесь смоченной в мыльной воде
мягкой губкой,
)
при смывании въевшейся грязи высоко-
напорной струей не задерживайте
ее на
оптических блоках, фонарях и краях их
стекол, чтобы не повредить защитное
лаковое покрытие и уплотнительные
прокладки. Адаптивные фары с эллипсоидным
отражателем и курсовой коррекцией луча
Передние световые приборы
Page 135 of 224
9ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
133

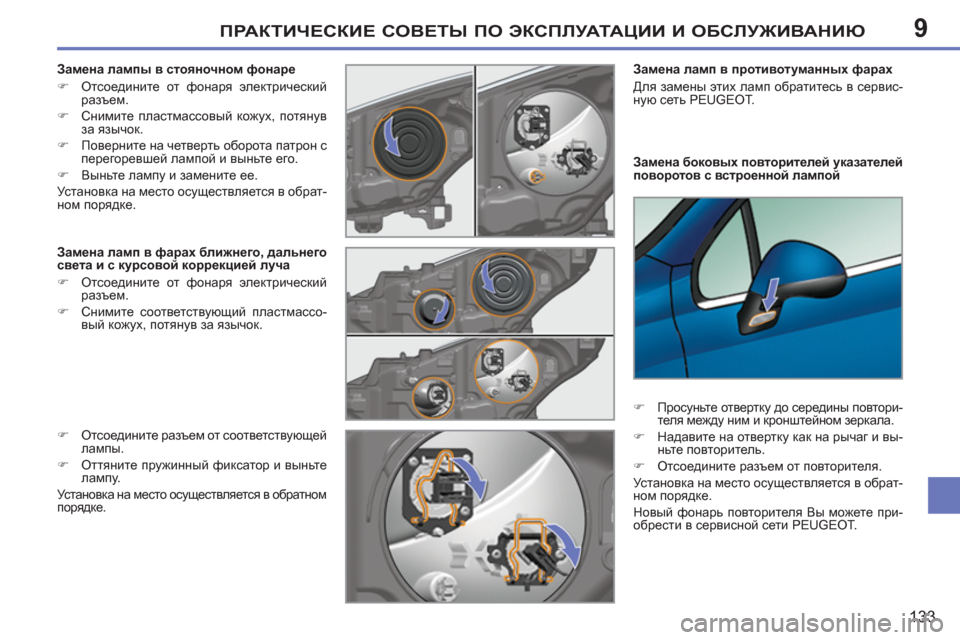

Замена боковых повторителей указателей
поворотов с встроенной лампой
Замена ламп в противотуманных фарах
Для замены этих ламп обратитесь в сервис-
ную сеть PEUGEOT.
)
Просуньте отвертку до середины повтори-
теля между ним и кронштейном зеркала.
)
Надавите на отвертку как на рычаг и вы-
ньте повторитель.
)
Отсоедините разъем
от повторителя.
Установка на место осуществляется в обрат-
ном порядке.
Новый фонарь повторителя Вы можете при-
обрести в сервисной сети PEUGEOT.
Замена лампы в стояночном фонаре
)
Отсоедините от фонаря электрический
разъем.
)
Снимите пластмассовый кожух, потянув
за язычок.
)
Поверните на четверть оборота патрон с
перегоревшей
лампой и выньте его.
)
Выньте лампу и замените ее.
Установка на место осуществляется в обрат-
ном порядке.
Замена ламп в фарах ближнего, дальнего
света и с курсовой коррекцией луча
)
Отсоедините от фонаря электрический
разъем.
)
Снимите соответствующий пластмассо-
вый кожух, потянув за язычок.
)
Отсоедините
разъем от соответствующей
лампы.
)
Оттяните пружинный фиксатор и выньте
лампу.
Установка на место осуществляется в обратном
порядке.
Page 136 of 224
9
i
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
134
Задние световые приборы
1.
Фонари стоп-сигнала (P 21 W).
2.
Стояночные огни (на диодах).
3.
Фонари противотуманные (P 21 W).
4.
Указатели поворотов
(PY 21 W с желтой колбой).
5.
Фонари заднего хода (R 10 W).

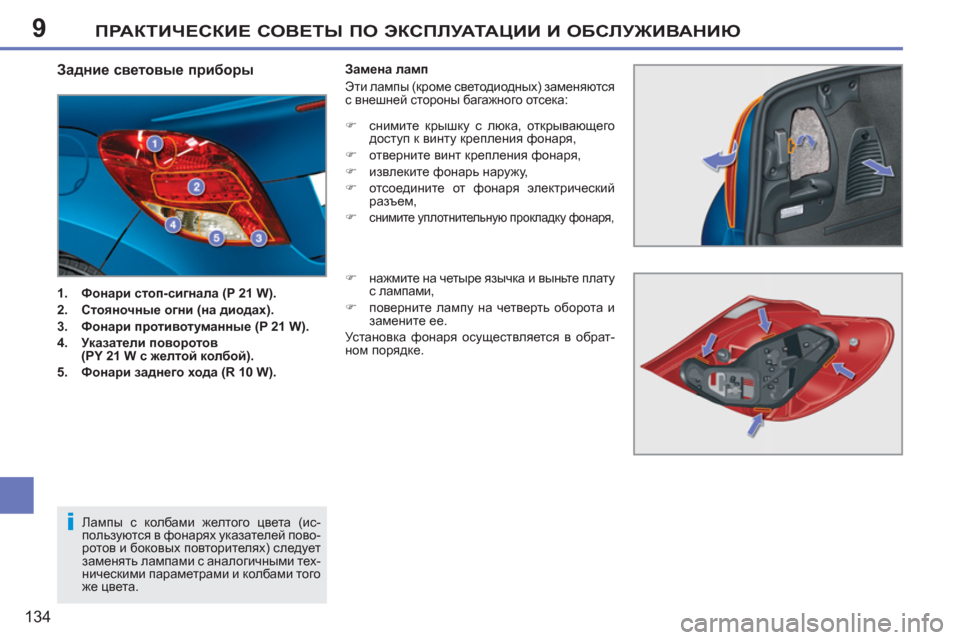

Замена ламп
Эти лампы (кроме светодиодных) заменяются
с внешней стороны багажного отсека:
)
снимите крышку с люка, открывающего
доступ к винту крепления
фонаря,
)
отверните винт крепления фонаря,
)
извлеките фонарь наружу,
)
отсоедините от фонаря электрический
разъем,
)
снимите уплотнительную прокладку фонаря,
)
нажмите на четыре язычка и выньте плату
с лампами,
)
поверните лампу на четверть оборота и
замените ее.
Установка фонаря осуществляется в обрат-
ном порядке.
Лампы с колбами желтого цвета (ис-
пользуются в фонарях указателей пово-
ротов и боковых повторителях) следует
заменять лампами с аналогичными тех-
ническими
параметрами и колбами того
же цвета.
Page 137 of 224
9
!
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
135

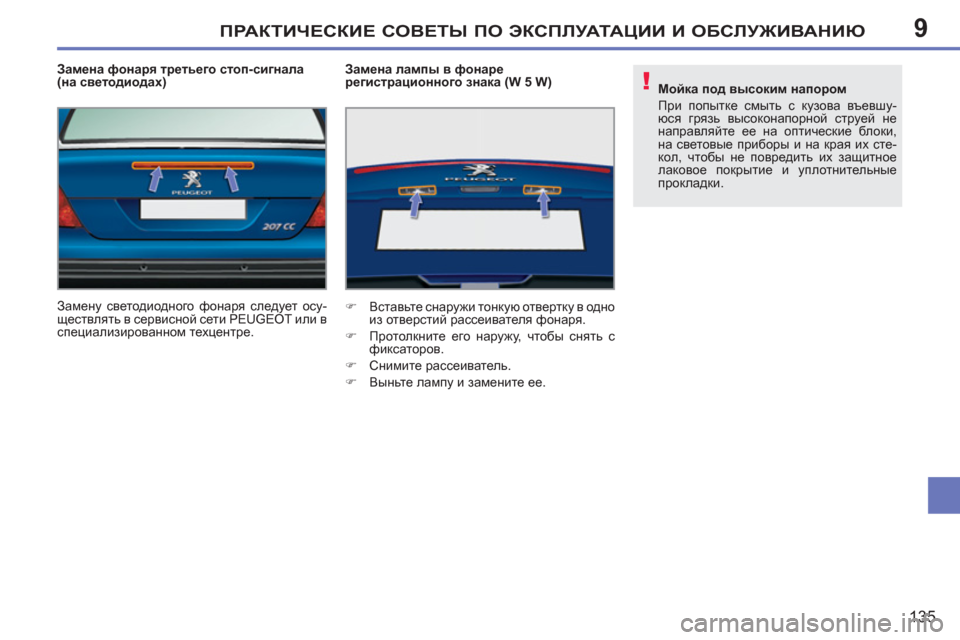

Замена фонаря третьего стоп-сигнала
(на светодиодах)
Замену светодиодного фонаря следует осу-
ществлять в сервисной сети PEUGEOT или в
специализированном техцентре.
Замена лампы в фонаре
регистрационного знака (W 5 W)
)
Вставьте снаружи тонкую отвертку в одно
из отверстий рассеивателя фонаря.
)
Протолкните его наружу, чтобы снять с
фиксаторов.
)
Снимите
рассеиватель.
)
Выньте лампу и замените ее.
Мойка под высоким напором
При попытке смыть с кузова въевшу-
юся грязь высоконапорной струей не
направляйте ее на оптические блоки,
на световые приборы и на края их сте-
кол, чтобы не повредить их защитное
лаковое покрытие и уплотнительные
прокладки.
Page 138 of 224
9
!
i
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
136
Компания "Автомобили PEUGEOT" не
несет ответственности за расходы по
устранению неисправностей Вашего
автомобиля, вызванных установкой до-
полнительного электрооборудования, не
изготовленного и не рекомендованного к
использованию компанией "Автомобили
PEUGEOT", либо установленного с на-
рушением ее инструкций. В особенности
это относится к тем случаям, когда ток,
потребляемый включенными дополни-
тельными электроприборами, составляет
в сумме
более 10 мА.
Подключение дополнительных элек-
трических приборов
Система электрооборудования Вашего
автомобиля рассчитана на работу как
со стандартным оборудованием, так и с
дополнительными устройствами.
Прежде чем установить на автомобиль
дополнительные электроприборы или
электронные устройства, проконсуль-
тируйтесь в сервисной сети PEUGEOT
или в специализированный техцентр.
ЗАМЕНА ЭЛЕКТРИЧЕСКОГО
ПРЕДОХРАНИТЕЛЯ
Порядок действий по замене сгоревшего
предохранителя новым для восстановле-
ния работоспособности соответствующей
функции.
Доступ к инструментам
Пинцет для извлечения предохранителя рас-
положен на нижней стороне крышки блока
предохранителей панели приборов.
Чтобы достать его:
)
снимите крышку с фиксаторов, потянув
за ее верхнюю часть,
)
полностью выньте крышку,
)
возьмите пинцет.

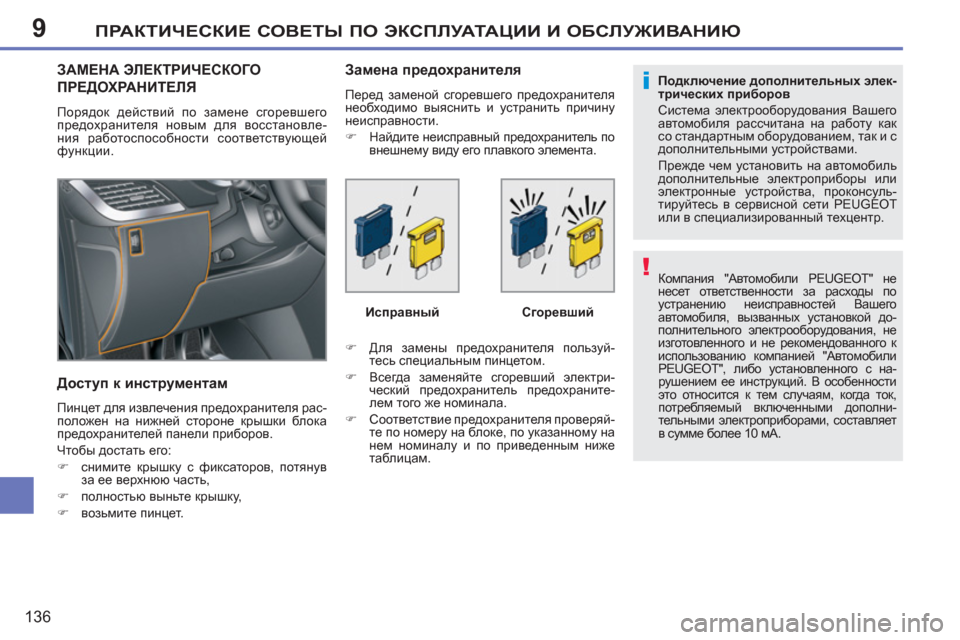

Замена предохранителя
Перед заменой сгоревшего предохранителя
необходимо выяснить и устранить причину
неисправности.
)
Найдите неисправный предохранитель по
внешнему виду его плавкого элемента.
)
Для замены предохранителя пользуй-
тесь специальным пинцетом.
)
Всегда заменяйте сгоревший электри-
ческий предохранитель предохраните-
лем того же номинала.
)
Соответствие предохранителя проверяй-
те по номеру на
блоке, по указанному на
нем номиналу и по приведенным ниже
таблицам.
Исправный
Сгоревший
Page 139 of 224
9ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
137
Предохранители панели приборов
Блок предохранителей расположен под па-
нелью приборов с левой стороны.
Доступ к предохранителям
)
см. раздел "Доступ к инструментам".

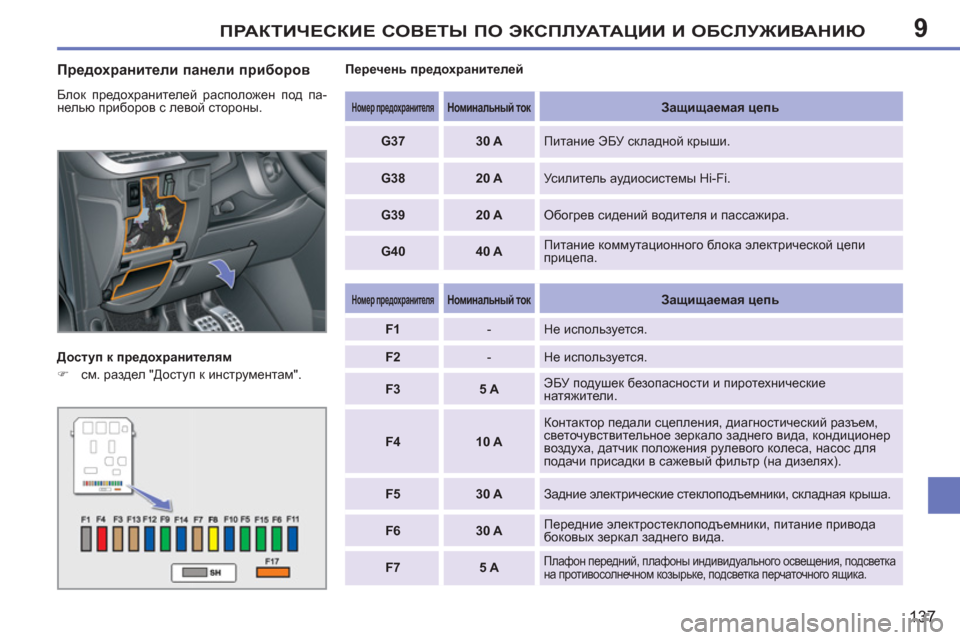

Перечень предохранителей
Номер предохранителя
Номинальный ток
Защищаемая цепь
G37
30 A
Питание ЭБУ складной крыши.
G38
20 A
Усилитель аудиосистемы Hi-Fi.
G39
20 A
Обогрев сидений водителя и пассажира.
G40
40 A
Питание коммутационного блока электрической цепи
прицепа.
Номер предохранителя
Номинальный ток
Защищаемая цепь
F1
- Не используется.
F2
- Не используется.
F3
5 A
ЭБУ подушек безопасности и пиротехнические
натяжители.
F4
10 A
Контактор педали сцепления, диагностический разъем,
светочувствительное зеркало заднего вида, кондиционер
воздуха, датчик положения рулевого колеса, насос для
подачи присадки в сажевый фильтр (на дизелях).
F5
30 A
Задние электрические
стеклоподъемники, складная крыша.
F6
30 A
Передние электростеклоподъемники, питание привода
боковых зеркал заднего вида.
F7
5 A
Плафон передний, плафоны индивидуального освещения, подсветка
на противосолнечном козырьке, подсветка перчаточного ящика.
Page 140 of 224
9ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
138

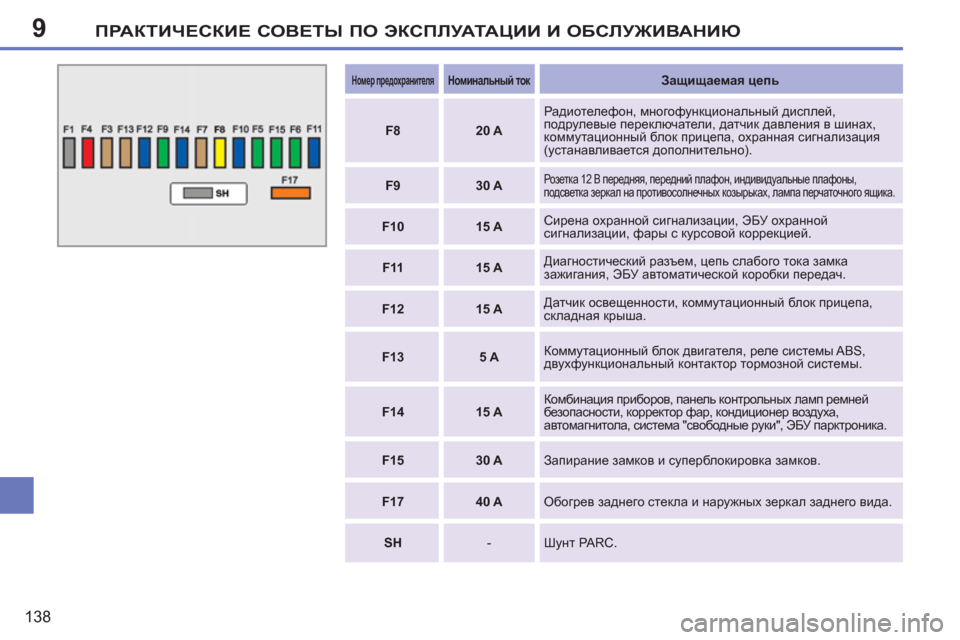

Номер предохранителя
Номинальный ток
Защищаемая цепь
F8
20 A
Радиотелефон, многофункциональный дисплей,
подрулевые переключатели, датчик давления в шинах,
коммутационный бл ок прицепа, охранная сигнализация
(устанавливается дополнительно).
F9
30 A
Розетк а 12 В передняя, передний плафон, индивидуальные плафоны,
подсветка зеркал на противосолнечных козырьках, лампа перчаточного ящика.
F10
15 A
Сирена охранной сигнализации, ЭБУ охранной
сигнализации, фары с курсовой коррекцией.
F11
15 A
Диагностический разъем, цепь слабого тока замка
зажигания, ЭБУ автоматической коробки передач.
F12
15 A
Датчик освещенности, коммутационный бл ок прицепа,
складная крыша.
F13
5 A
Коммутационный бл ок двигателя, реле системы ABS,
двухфункциональный контактор тормозной системы.
F14
15 A
Комбинация приборов, панель контрольных ламп ремней
безопасности, корректор фар, кондиционер воздуха,
автомагнитола, система "свободные руки", ЭБУ парктроника.
F15
30 A
Запирание замков и суперблокировка замков.
F17
40 A
Обогрев заднего стекла и наружных зеркал заднего вида.
SH
- Шунт PARC.
