Peugeot 208 2014 Kullanım Kılavuzu (in Turkish)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 208, Model: Peugeot 208 2014Pages: 336, PDF Size: 27.41 MB
Page 31 of 336
1
29
İşleyiş kontrolü
Gösterge lambası
Durum
Sebep
Eylem / Gözlem
Fren
sabit yanar. Fren devresinin seviyesinde önemli
bir düşüş. Aracı en iyi güvenlik koşullarında durdurmak zorunludur.
PEUGEOT tarafından tavsiye edilen bir sıvı ile
seviyeyi tamamlayınız.
Problem devam ederse, devreyi bir kalifiye ser vis atölyesi
veya PEUGEOT ser vis ağı tarafından kontrol ettiriniz.
+
ABS uyarı lambasıyla
birlikte, sabit yanar. Elektronik fren dağıtıcı sistemi (EFD)
arızalıdır. Aracı en iyi güvenlik koşullarında durdurmak
zorunludur.
Bir kalifiye ser vis atölyesi veya PEUGEOT ser vis
ağına kontrol ettiriniz.
Soğutma sıvıs
ı
azami sıcaklığı
sabit ve ibre kırmızı
bölgededir. Soğutma devresi sıcaklığı çok
yüksektir. Aracı en iyi güvenlik koşullarında durdurmak
zorunludur.
Gerekirse, seviyeyi tamamlamak için motorun
soğumasını bekleyiniz.
Problem devam ederse, bir kalifiye ser vis atölyesi
veya PEUGEOT ser vis ağına başvurunuz.
Te k e r l e k
kilitlenmesini
önleme sistemi
(ABS)
sabit. Tekerlek kilitlenmesini önleme sistemi
arızalıdır. Araç, klasik hidrolik fren sistemini korur.
Aracınızı yavaş ve dikkatli sürünüz ve hemen
birkalifiye ser vis atölyesi veya PEUGEOT ser vis ağına
başvurunuz.
Page 32 of 336
30
İşleyiş kontrolü
Gösterge lambası
Durum
Sebep
Eylem / Gözlem
D
inamik denge
kontrolü
(DDK/ASR)
yanıp söner. DDK /ASR sistemi devreye girer. Yer tutuşu kaybedildiğinde veya doğrultudan sapıldığında
sistem, motor gücünün en iyi şekilde kullanımını sağlar ve
sürüş dengesinin iyileşmesine de olanak tanır.
sabit. DDK /ASR sistemi arızalıdır. Bir kalifiye ser vis atölyesi veya PEUGEOT ser vis
ağına kontrol ettiriniz.
Motor
otodiyagnostik
sistemi
sabit. Hava kirliliğini önleme sistemi
arızalıdır. Motor çalıştırıldığı
nda uyarı lambası sönmelidir.
Sönmezse, hemen bir kalifiye ser vis atölyesi veya
PEUGEOT ser vis ağına başvurunuz.
yanıp söner. Motor kontrol sistemi arızalıdır. Katalizörün bozulma riski vardır.
Bir kalifiye ser vis atölyesi veya PEUGEOT ser vis
ağına kontrol ettiriniz.
BAKIM uyarı lambasıyla
birlikte sabit yanar. Motorda önemsiz bir arıza algılandı. Bir kalifiye ser vis atölyesi veya PEUGEOT ser vis
ağına kontrol ettiriniz.
STOP uyarı
lambasıyla birlikte
sabit yanar. Motorda önemli bir arıza algılandı. Aracı en iyi güvenlik koşullarında durdurmak
zorunludur.
Park ediniz, kontağı kapatınız ve bir kalifiye ser vis
atölyesi veya PEUGEOT ser vis ağına başvurunuz.
Page 33 of 336
1
31
İşleyiş kontrolü
Gösterge lambası
Durum
Sebep
Eylem / Gözlem
Motor yağ
basıncı
sabit. Motor yağ devresi arızalıdır. Aracı en iyi güvenlik koşullarında durdurmak
zorunludur.
Park ediniz, kontağı kapatınız ve bir kalifiye ser vis
atölyesi veya PEUGEOT ser vis ağına başvurunuz.
Akü şarjı
sabit. Akü şarj devresi arızalıdır (akü
kutuplarının kirli veya gevşek,
şarj dinamosu kayışı kopuk veya
gevşek...). Motor çalıştırıldığı
nda uyarı lambası sönmelidir.
Sönmezse, bir kalifiye ser vis atölyesi veya PEUGEOT
servis ağına başvurunuz.
Asgari yakıt
seviyesi
sabit yanar ve ibre
kırmızı bölgededir. Araçta yaklaşık 5 litre
yakıt kalmıştır.
O andan itibaren rezervdeki yakıtı
kullanmaya başlarsınız. Ya kıtın bitmesini önlemek için mutlaka yakıt ekleyiniz.
Yeterli miktarda yakıt eklenmediği sürece, kontak her
açıldığında, bu gösterge lambası yanar.
Ya kıt deposunun kapasitesi : yaklaşık 50 litre
.
Aracınızı hiç bir zaman yakıt tamamen bitene kadar
sürmeyiniz, hava kirliliğini önleme ve enjeksiyon
sistemlerine zarar verebilir.
yanıp söner ve ibre
kırmızı bölgededir.
Depoda çok az yakıt kalmıştır.

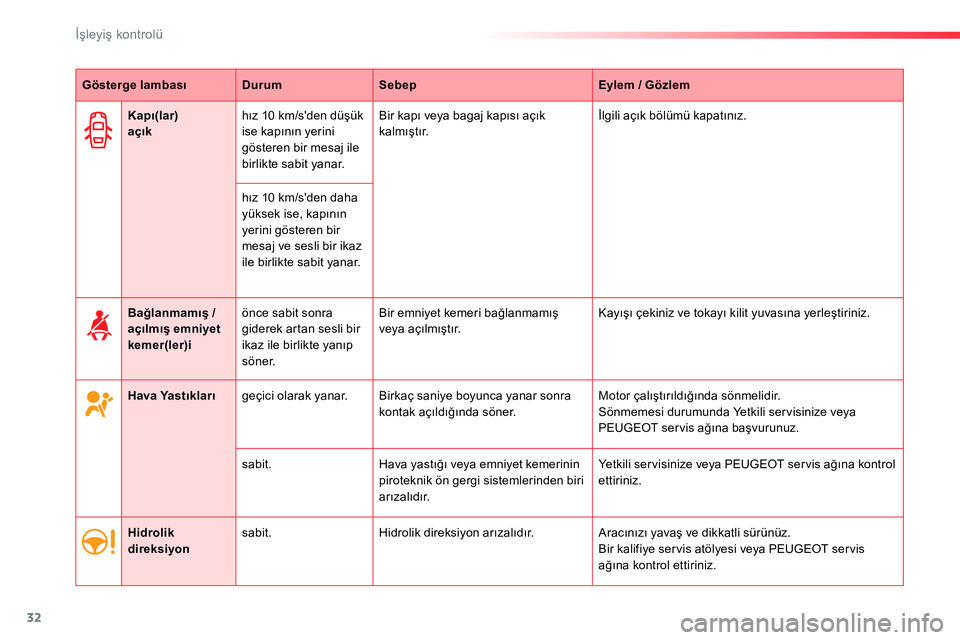

Page 34 of 336
32
İşleyiş kontrolü
Gösterge lambası
Durum
Sebep
Eylem / Gözlem
Hava Yastıkları
geçici olarak yanar. Birkaç saniye boyunca yanar sonra
kontak açıldığında söner. Motor çalıştırıldığında sönmelidir.
Sönmemesi durumunda Yetkili ser visinize veya
PEUGEOT ser vis ağına başvurunuz.
sabit. Hava yastığı veya emniyet kemerinin
piroteknik ön gergi sistemlerinden biri
arızalıdır. Yetkili ser visinize veya PEUGEOT ser vis ağına kontrol
ettiriniz.
Hidrolik
direksiyon
sabit. Hidrolik direksiyon arızalıdır. Aracınızı yavaş ve dikkatli sürünüz.
Bir kalifiye ser vis atölyesi veya PEUGEOT ser vis
ağına kontrol ettiriniz.
Bağ
lanmamış /
açılmış emniyet
kemer(ler)i
önce sabit sonra
giderek artan sesli bir
ikaz ile birlikte yanıp
söner. Bir emniyet kemeri bağlanmamış
veya açılmıştır. Kayışı çekiniz ve tokayı kilit yuvasına yerleştiriniz.
Kapı(lar)
açık
hız 10 km/s'den düşük
ise kapının yerini
gösteren bir mesaj ile
birlikte sabit yanar. Bir kapı veya bagaj kapısı açık
kalmıştır. İlgili açık bölümü kapatınız.
hız 10 km/s'den daha
yüksek ise, kapını
n
yerini gösteren bir
mesaj ve sesli bir ikaz
ile birlikte sabit yanar.
Page 35 of 336
1
33
İşleyiş kontrolü
Göstergeler
Motor çalışırken :
- ibre A
bölgesindeyse, sıcaklık normaldir,
- ibre B
bölgesindeyse sıcaklık çok
yüksektir ; sesli bir ikaz ve ekranda bir
uyarı mesajı ile birlikte STOP
merkezi uyarı
lambası ve azami sıcaklık uyarı lambası
yanar.
En güvenli şartlarda mutlaka aracınızı
durdurunuz.
Motoru durdurmadan evvel birkaç dakika
bekleyiniz.
Bir kalifiye ser vis atölyesi veya PEUGEOT
servis ağına başvurunuz.
Birkaç dakika seyirden sonra, soğutma
devresinde sıcaklık ve basınç yükselir.
Seviyeyi tamamlamak için :
)
motorun soğumasını bekleyiniz,
)
basıncın düşmesi için tapayı hafifçe
gevşetiniz,
)
basınç düştüğünde tapayı çıkarınız,
)
seviyeyi "MA XI" işaretine kadar
tamamlayınız.
Soğutma sıvısını doldururken yanma
riskine dikkat ediniz. Azami seviyeyi
(depoda işaretlenmiş) geçmeyiniz.
Soğutma sıvısı sıcaklığı göstergesi
Page 36 of 336
34
İşleyiş kontrolü
Aydınlatma reostası
Dışarıdaki aydınlığa göre gösterge tablosunun
ve dokunmatik ekranın aydınlatma şiddetini
manuel olarak uyarlamak için sistem.
İki düğme
Farlar açıkken, sürücü mahallinin ve aracın
hafif iç aydınlatmasının gücünü arttırmak
için B
düğmesine veya azaltmak için
A
düğmesine basınız.
Aydınlatma istediğiniz güce ulaştığında,
düğmeyi bırakınız.
Te k d üğme
Devreye sokma
)
Sürüş mahallinin aydınlatma gücünü
değiştirmek için düğmeye basınız,
)
aydınlatma istediğiniz güce ulaştığında
düğmeyi bırakınız.
Dokunmatik ekran
)
"
GENEL MENÜ"
'yü ekrana getirmek için
MENU
'ye basınız ve ardından "Aya r l a r "
işlevini seçiniz.
)
"Sistem"
işlevini ve sonra " Aydınlatma
gücü"
işlevini seçiniz.
)
"Ekranı söndürme"
'ye basınız. Ekran
tamamen söner.
Devreye sokmak için ekrana (tüm yüzey)
yeniden basınız.
Devreden çıkarma
Farlar kapalıyken veya gündüz modundayken
(gündüz aydınlatması devrede), düğme
çalışmaz durumdadır.
Page 37 of 336
1
35
İşleyiş kontrolü
Bakım göstergesi
Bakım zamanı 3 000 km'den fazla
Kontak açıldığında, ekranda hiçbir bakım bilgisi
görünmez.
Üreticinin bakım planına uygun olarak
gerçekleştirilecek bakıma kadar kalan zamanı
sürücüye bildiren sistem.
Bakım vadesi, göstergenin son
sıfırlanmasından itibaren hesaplanır. İki
parametreye bağlıdır :
- katedilen kilometre,
- son bakımdan itibaren geçen süre.
Bakım zamanı 1 000 km ile
3 000 km arasında
Kontak açıldığında, bakım işlemlerini temsil
eden anahtar simgesi 7 saniye süreyle
yanar. Kilometre göstergesinin ekranı size,
önünüzdeki ilk bakıma kadar kalan kilometre
miktarını bildirir.
Örnek :
gelecek bakıma kadar katedilecek
2 800 km daha var.
Kontak açıldığında, 7 saniye süreyle ekranda
beliren şudur :
Kontak açıldıktan 7 saniye sonra anahtar
simgesi söner
; kilometre göstergesi normal
işleyişine döner. Ekran, katedilen toplam ve
günlük kilometreyi gösterir.
Bakım zamanı 1 000 km'den az
Örnek :
gelecek bakımdan önce katedilecek
mesafe 900 km.
Kontak açıldığında 7 saniye süreyle ekranda
görülen şudur :
Kontak açıldıktan 7 saniye sonra kilometre
göstergesi normal işleyiş düzenine döner. Size
yakında gerçekleştirilmesi gereken bir bakım
olduğunu bildirmek için anahtar simgesi yanık
kalır
.
Page 38 of 336
36
İşleyiş kontrolü
Bakım zamanının aşılması
Her kontak açıldığında 7 saniye süreyle, size
bakımın acilen yapılması gerektiğini bildirmek
için anahtar simgesi yanıp söner
.
Örnek :
bakım zamanını 300 km. aştınız.
Kontak açıldığında 7 saniye süreyle ekranda
görülen şudur :
Ya pılacak kalan kilometre, sürücünün
sürüş alışkanlıklarına göre zaman
etkeni tarafından dengelenebilir.
En son bakımdan itibaren, bakım ve
garanti kitapçığında
belirtilen süreyi
aştığınız durumda da anahtar simgesi
yanabilir.
Bu işlemden sonra eğer akü kutup
başların
ı sökmek isterseniz, arabayı
kilitleyiniz ve en az beş dakika
bekleyiniz, yoksa sıfırlama işlemi
dikkate alınmaz.
Bakım göstergesinin sıfırlanması
Her bakımdan sonra, bakım göstergesi
sıfırlanmalıdır.
Sıfırlama işlemi için aşağıdaki prosedürü
uygulayınız :
)
kontağı kapatınız,
)
günlük kilometre saatini sıfırlama
düğmesine basınız ve basılı tutunuz,
)
kontağı açınız ; kilometre gösterge ekranı
bir geriye sayış başlatır,
)
ekran "= 0"
ı gösterince düğmeyi bırakınız ;
anahtar simgesi kaybolur.
Bakım bilgileri ekrana getirme
Herhangi bir anda bakım bilgilerine
ulaşabilirsiniz.
)
Günlük kilometre saatini sıfırlama
düğmesine basınız.
Bakım bilgileri birkaç saniye ekrana gelir,
sonra kaybolur.
Kontak açıldıktan 7 saniye sonra kilometre
göstergesi normal işleyiş düzenine döner.
Anahtar simgesi yanık kalır
.
Page 39 of 336
1
37
İşleyiş kontrolü
Motor yağ seviyesi
göstergesi *
Yağ eksikliği
Gösterge tablosunda özel bir mesaj veya " OIL
"
yanıp sönmesi ile gösterilir.
Eğer yağ eksikliği, yağ çubuğu ile yapılan
kontrolde de teyit edilirse, motorun zarar
görmesini engellemek için seviyeyi kesinlikle
tamamlayınız.
Yağ göstergesi arızası
Gösterge tablosunda özel bir mesaj
veya " OIL
_ _" yanıp sönmesi ile gösterilir. Bir
kalifiye ser vis atölyesi veya PEUGEOT ser vis
ağına başvurunuz.
Yağ çubuğu
Motor donanımınıza göre yağ çubuğunun ve yağ
deposunun yerlerini bulabilmek için "Kontroller"
başlığına bakınız.
Yağ çubuğunun üzerinde iki işaret bulunmaktadır : Toplam kilometre ekranın A
bölgesinde, günlük
kilometre ise B
bölgesinde yer alır.
Ekranda günlük kilometre varken, birkaç saniye
düğmeye basınız.
Toplam kilometre sayacı
Günlük kilometre sayacının
sıfırlanması
Motordaki yağ seviyesinin yeterli olup olmadığı
hakkında sürücüyü bilgilendiren sistem.
Bu bilgi, kontak açıldığında, bakım bilgisinin
ardından birkaç saniye boyunca ekrana gelir.
Seviye kontrolü sadece, araç düz
bir satıhta bulunuyorsa ve motor
30 dakikadan beri stop edilmiş
durumdaysa geçerlidir.
- A
= maksimum ; bu seviyeyi
hiçbir zaman geçmeyiniz,
- B
= minimum ; yağ
doldurma tıpasından, motor
donanımınıza uygun tipte bir
yağ ile seviyeyi tamamlayınız.
Doğru yağ seviyesi
* Modeline göre.
Page 40 of 336
38
İşleyiş kontrolü
O anki güzergah hakkında size bilgiler (kalan
benzinle yapılabilecek kilometre, tüketim...)
veren sistem.
Yo l b i l g i s a y a rı
Gösterge ekranı
Bilgileri görüntüleme
)
Değişik seçenekleri birbiri ardına ekrana
getirmek için cam silecek kumandasının
ucundaki düğmeye basınız.
- Anlık bilgiler ile :
●
kalan benzinle yapılabilecek
kilometre,
●
anlık tüketim,
●
Stop & Start sisteminin zaman
sayacı.
- Güzergâh "1"
ile :
●
ortalama hız,
●
ortalama tüketim,
●
katedilen mesafe,
birinci güzergâh için.
- Güzergâh "2"
ile :
●
ortalama hız,
●
ortalama tüketim,
●
katedilen mesafe,
ikinci güzergâh için.
