Peugeot 208 2015 Manuel du propriétaire (in French)

En cas de panne199

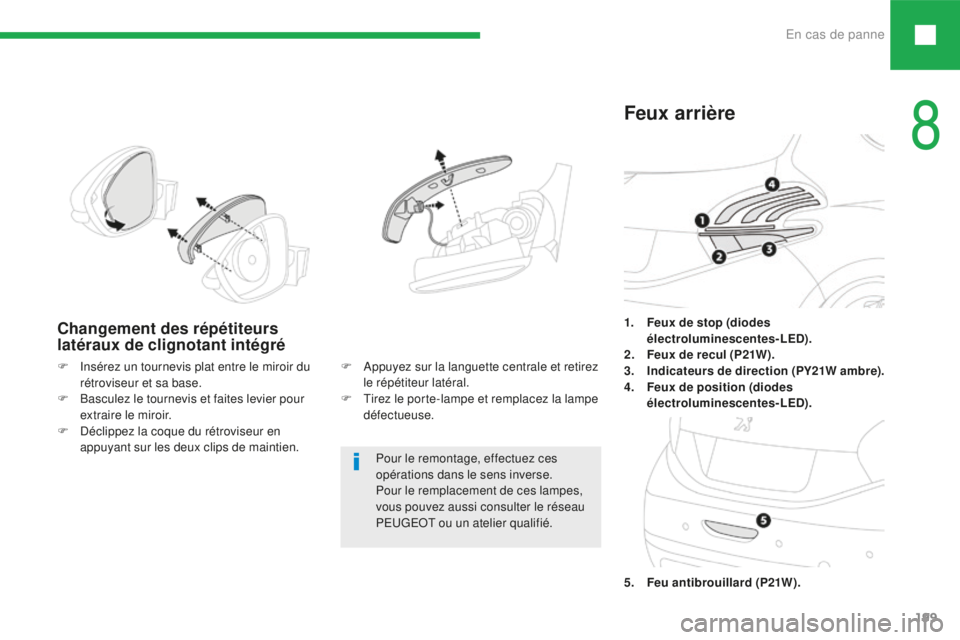

1. Feux de stop (diodes électroluminescentes-LED).
2.
F

eux de recul (P21W).
3.
I

ndicateurs de direction (PY21W ambre).
4.
F

eux de position (diodes
électroluminescentes-LED).
Feux arrière
5. Feu antibrouillard (P21W).
Changement des répétiteurs
latéraux de clignotant intégré
F Insérez un tournevis plat entre le miroir du rétroviseur et sa base.
F

B
asculez le tournevis et faites levier pour
extraire le miroir.
F

D
éclippez la coque du rétroviseur en
appuyant sur les deux clips de maintien. Pour le remontage, effectuez ces
opérations dans le sens inverse.
Pour le remplacement de ces lampes,
vous pouvez aussi consulter le réseau
PEUGEOT ou un atelier qualifié.
F
A ppuyez sur la languette centrale et retirez
le répétiteur latéral.
F

T
irez le porte-lampe et remplacez la lampe
défectueuse.
8

En cas de panne
200

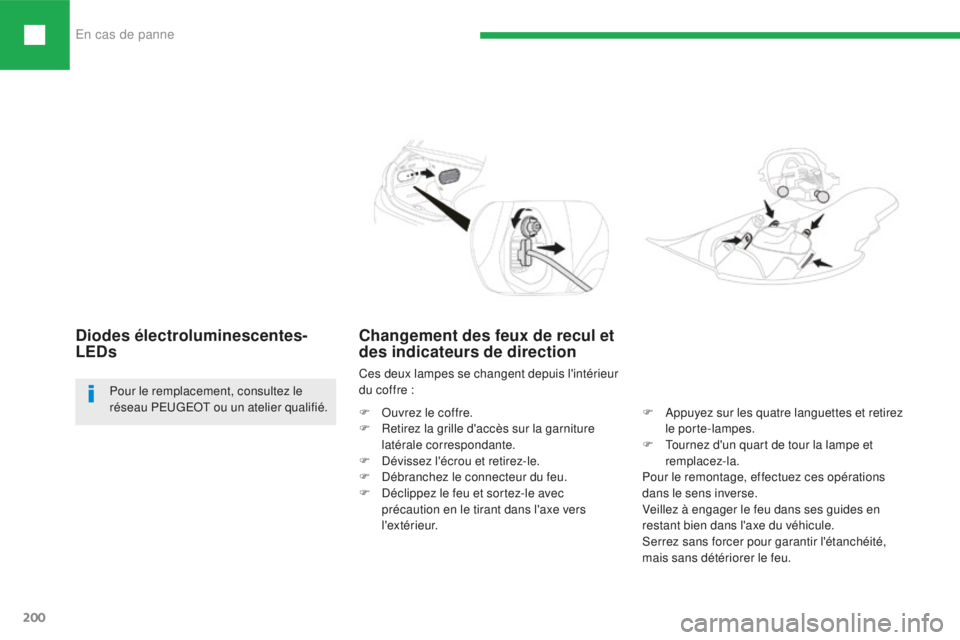

Changement des feux de recul et
des indicateurs de direction
Ces deux lampes se changent depuis l'intérieur
du coffre :
F
O
uvrez le coffre.
F

R
etirez la grille d'accès sur la garniture
latérale correspondante.
F

D
évissez l'écrou et retirez-le.
F

D
ébranchez le connecteur du feu.
F

D
éclippez le feu et sortez-le avec
précaution en le tirant dans l'axe vers
l 'ex t é r i e u r. F

A
ppuyez sur les quatre languettes et retirez
le porte-lampes.
F

T
ournez d'un quart de tour la lampe et
remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Veillez à engager le feu dans ses guides en
restant bien dans l'axe du véhicule.
Serrez sans forcer pour garantir l'étanchéité,
mais sans détériorer le feu.
Diodes électroluminescentes-
LEDs
Pour le remplacement, consultez le
réseau PEUGEOT ou un atelier qualifié.

En cas de panne201

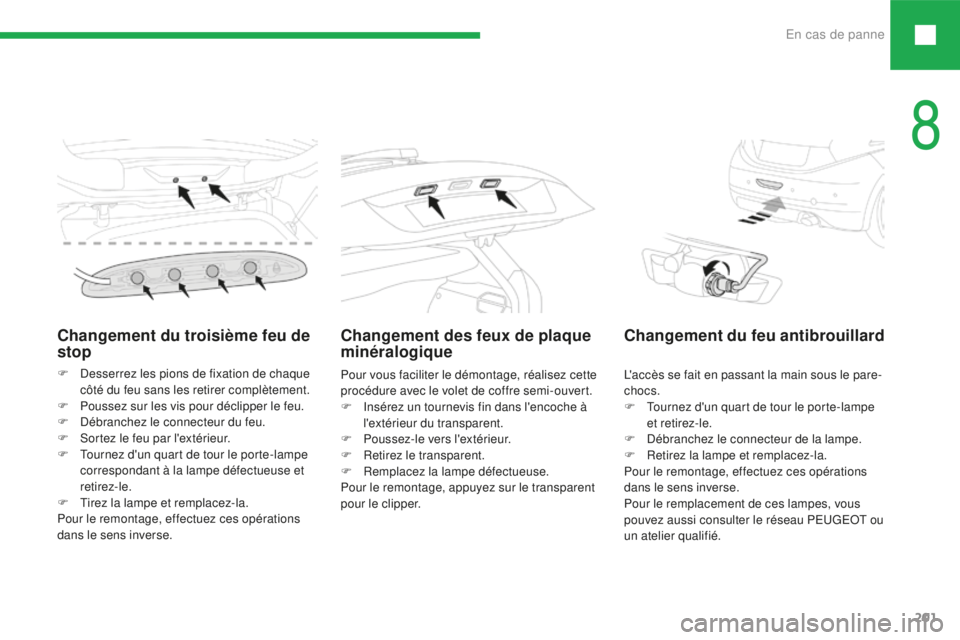

Changement du troisième feu de
stop
F Desserrez les pions de fixation de chaque côté du feu sans les retirer complètement.
F

P
oussez sur les vis pour déclipper le feu.
F

D
ébranchez le connecteur du feu.
F

S
ortez le feu par l'extérieur.
F

T
ournez d'un quart de tour le porte-lampe
correspondant à la lampe défectueuse et
retirez-le.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux de plaque
minéralogique
Pour vous faciliter le démontage, réalisez cette
procédure avec le volet de coffre semi-ouvert.
F

I
nsérez un tournevis fin dans l'encoche à
l'extérieur du transparent.
F

P
oussez-le vers l'extérieur.
F

R
etirez le transparent.
F

R
emplacez la lampe défectueuse.
Pour le remontage, appuyez sur le transparent
pour le clipper. L'accès se fait en passant la main sous le pare-
chocs.
F

T
ournez d'un quart de tour le porte-lampe
et retirez-le.
F

D
ébranchez le connecteur de la lampe.
F

R
etirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour le remplacement de ces lampes, vous
pouvez aussi consulter le réseau PEUGEOT ou
un atelier qualifié.
Changement du feu antibrouillard
8

En cas de panne
202

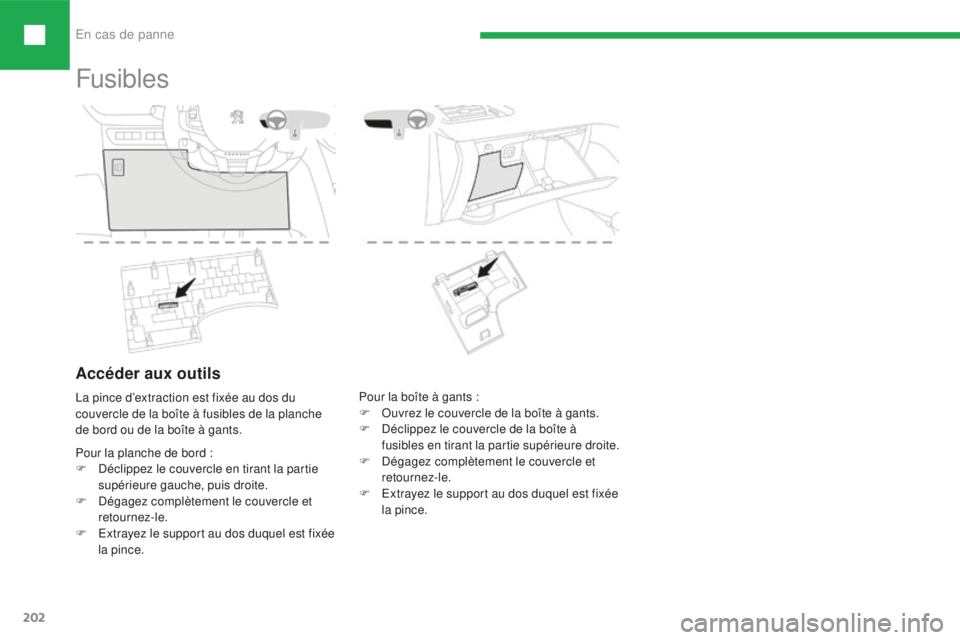

Fusibles
Pour la planche de bord :
F D éclippez le couvercle en tirant la partie
supérieure gauche, puis droite.
F

D
égagez complètement le couvercle et
retournez-le.
F

E
xtrayez le support au dos duquel est fixée
la pince.
La pince d’extraction est fixée au dos du
couvercle de la boîte à fusibles de la planche
de bord ou de la boîte à gants.
Accéder aux outils
Pour la boîte à gants :
F
O uvrez le couvercle de la boîte à gants.
F

D
éclippez le couvercle de la boîte à
fusibles en tirant la partie supérieure droite.
F

D
égagez complètement le couvercle et
retournez-le.
F

E
xtrayez le support au dos duquel est fixée
la pince.

En cas de panne203

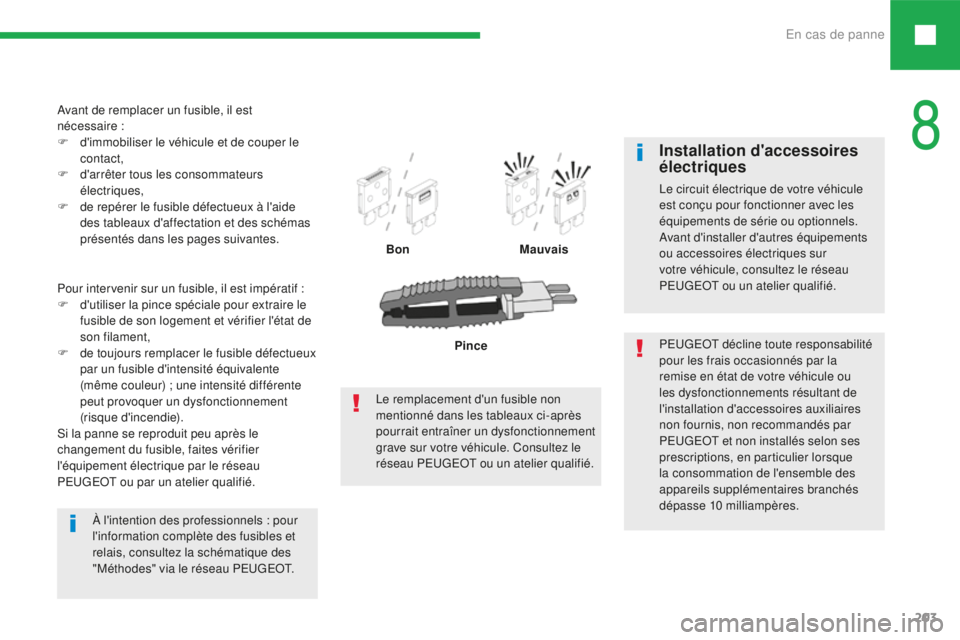

Pour intervenir sur un fusible, il est impératif :
F d 'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament,
F

de
toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente
(même couleur) ; une intensité différente
peut provoquer un dysfonctionnement
(risque d'incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
PEUGEOT ou par un atelier qualifié. Avant de remplacer un fusible, il est
nécessaire

:
F
d
'immobiliser le véhicule et de couper le
contact,
F
d
'arrêter tous les consommateurs
électriques,
F
de
repérer le fusible défectueux à l'aide
des tableaux d'affectation et des schémas
présentés dans les pages suivantes. BonMauvais
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
PEUGEOT et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
Installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur
votre véhicule, consultez le réseau
PEUGEOT ou un atelier qualifié.
Le remplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
réseau PEUGEOT ou un atelier qualifié. Pince
À l'intention des professionnels : pour
l'information complète des fusibles et
relais, consultez la schématique des
"Méthodes" via le réseau PEUGEOT.
8

En cas de panne
204

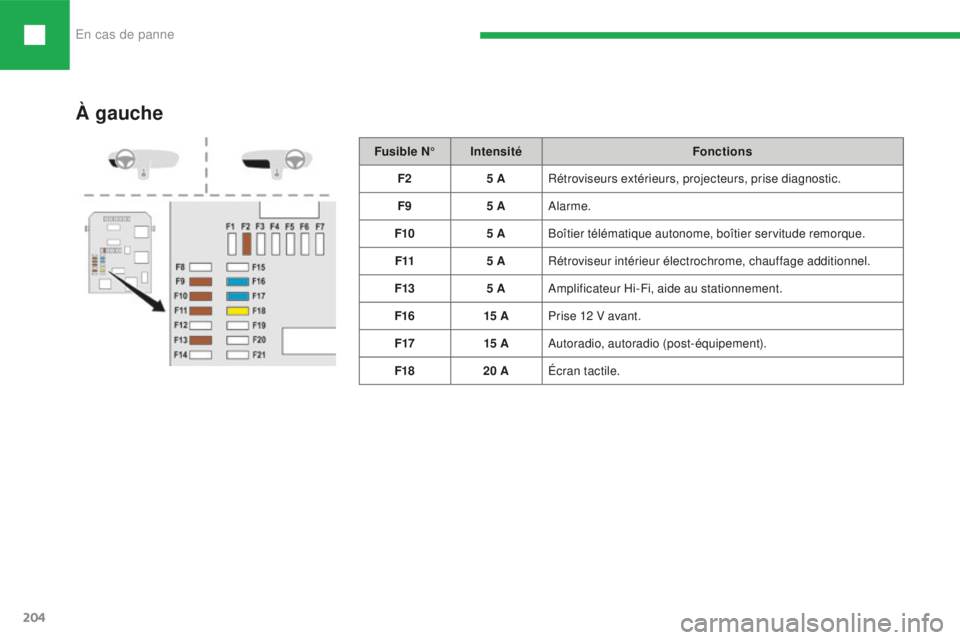

Fusible N° Intensité Fonctions
F2 5 ARétroviseurs extérieurs, projecteurs, prise diagnostic.
F9 5 AAlarme.
F10 5 ABoîtier télématique autonome, boîtier servitude remorque.
F11 5 ARétroviseur intérieur électrochrome, chauffage additionnel.
F13 5 AAmplificateur Hi-Fi, aide au stationnement.
F16 15 APrise 12 V avant.
F17 15 AAutoradio, autoradio (post-équipement).
F18 20 AÉcran tactile.
À gauche

En cas de panne205
Fusible N°Intensité Fonctions
F23 5 AMiroirs de courtoisie, lecteurs de carte.
F26 15 AAvertisseur sonore.
F27 15 APompe lave-vitre.
F28 5 AAntivol.
F29 15 ACompresseur climatisation.
F30 15 AEssuie-vitre arrière.
8

En cas de panne
206

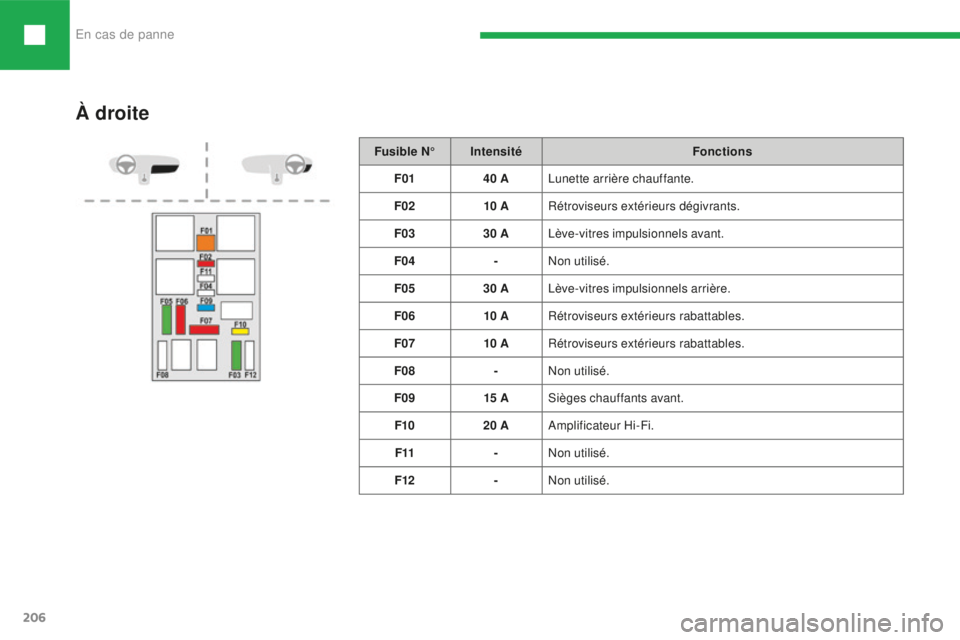

Fusible N° Intensité Fonctions
F01 40 ALunette arrière chauffante.
F02 10 ARétroviseurs extérieurs dégivrants.
F03 30 ALève-vitres impulsionnels avant.
F04 -Non utilisé.
F05 30 ALève-vitres impulsionnels arrière.
F06 10 ARétroviseurs extérieurs rabattables.
F07 10 ARétroviseurs extérieurs rabattables.
F08 -Non utilisé.
F09 15 ASièges chauffants avant.
F10 20 AAmplificateur Hi-Fi.
F11 -Non utilisé.
F12 -Non utilisé.
À droite

En cas de panne207

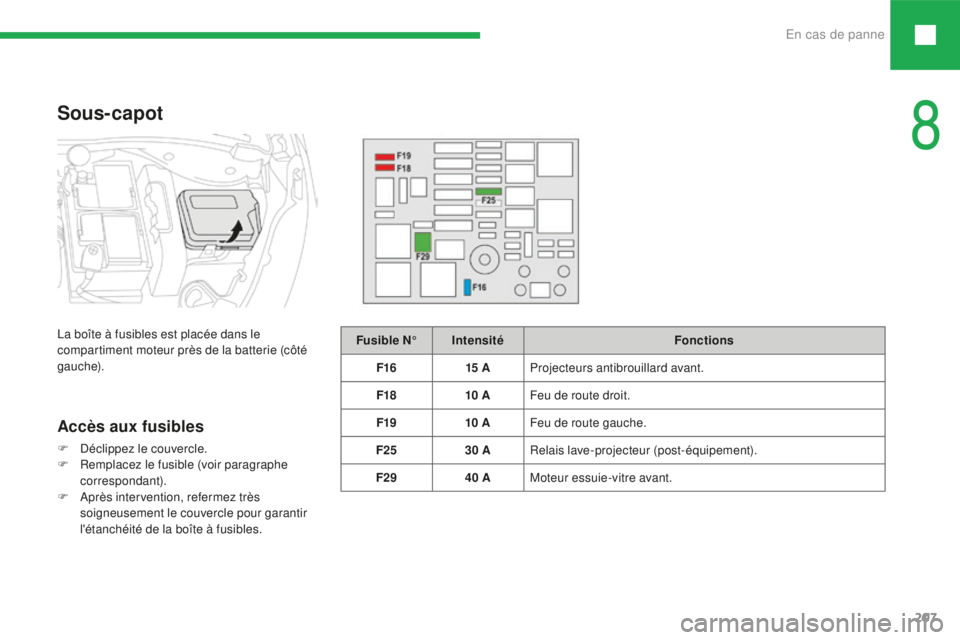

Fusible N°Intensité Fonctions
F16 15 AProjecteurs antibrouillard avant.
F18 10 AFeu de route droit.
F19 10 AFeu de route gauche.
F25 30 ARelais lave-projecteur (post-équipement).
F29 40 AMoteur essuie-vitre avant.
Sous-capot
Accès aux fusibles
F Déclippez le couvercle.
F
R emplacez le fusible (voir paragraphe
correspondant).
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles.
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie (côté
gauche).
8

En cas de panne
208

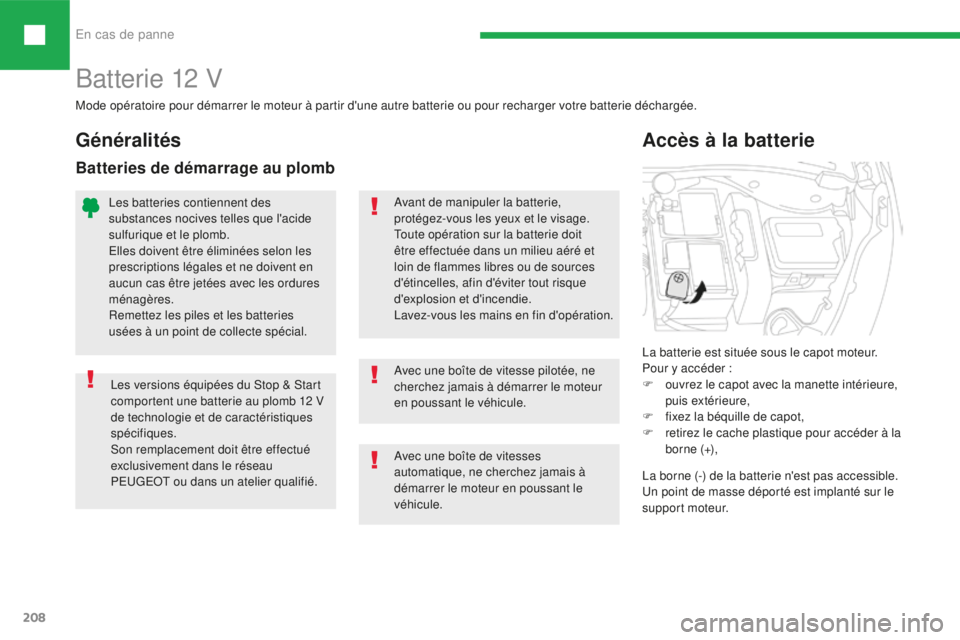

Batterie 12 V
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau
PEUGEOT ou dans un atelier qualifié.
Mode opératoire pour démarrer le moteur à partir d'une autre batterie ou pour recharger votre batterie déchargée.
La batterie est située sous le capot moteur.
Pour y accéder :
F o uvrez le capot avec la manette intérieure,
puis extérieure,
F

f
ixez la béquille de capot,
F

r
etirez le cache plastique pour accéder à la
borne (+),
Accès à la batterie
Avec une boîte de vitesses
automatique, ne cherchez jamais à
démarrer le moteur en poussant le
véhicule.
Les batteries contiennent des
substances nocives telles que l'acide
sulfurique et le plomb.
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en
aucun cas être jetées avec les ordures
ménagères.
Remettez les piles et les batteries
usées à un point de collecte spécial.
Généralités
Batteries de démarrage au plomb
Avant de manipuler la batterie,
protégez-vous les yeux et le visage.
Toute opération sur la batterie doit
être effectuée dans un milieu aéré et
loin de flammes libres ou de sources
d'étincelles, afin d'éviter tout risque
d'explosion et d'incendie.
Lavez-vous les mains en fin d'opération.
Avec une boîte de vitesse pilotée, ne
cherchez jamais à démarrer le moteur
en poussant le véhicule.
La borne (-) de la batterie n'est pas accessible.
Un point de masse déporté est implanté sur le
support moteur.
