PEUGEOT 3008 2012.5 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 3008, Model: PEUGEOT 3008 2012.5Pages: 352, PDF Dimensioni: 16.89 MB
Page 211 of 352
209
CARATTERISTICHE TECNICHE
Motori
1.6
Turbo e-HDi
115 CV
2.0 Turbo HDi
150 CV
2.0 Turbo HDi
163 CV
Cambi
o
Manuale
(a 6 marce)
Manuale pilotato
(a 6 marce)
Manuale
(a 6 marce)
Automatico
(a 6 marce)
Cilindrata (cm
3)
1 560
1 997
Alesaggio x corsa (mm)
75 x 88,3
85 x 88
Potenza max: norma CEE (kW) *
82
110/120
Regime di potenza max (giri/min)
4 000
3 750
Coppia max: norma CEE (Nm)
270
320/340
Regime di coppia max (giri/min)
1 750
2 000
Carburante
Gasolio
Gasolio
Catalizzatore
sì
sì
Filtro antiparticolato
sì
sì
Capacità d'olio (in litri)
Motore (con sostituzione cartuccia)
3,75
-

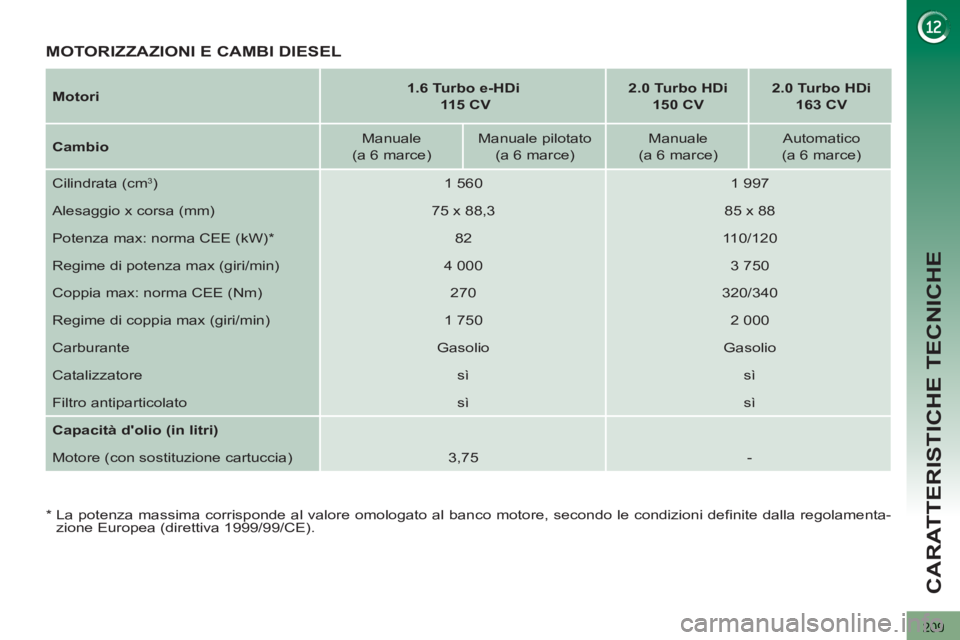

MOTORIZZAZIONI E CAMBI DIESEL
*
La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni definite dalla regolamenta-
zione Europea (direttiva 1999/99/CE).
Page 212 of 352
210
CARATTERISTICHE TECNICHE
I valori dell'MTRA e dei carichi trainabili indicati sono validi per un'altitudine massima di 1.000 metri, il carico trainabile citato
deve essere ridotto del 10% ogni 1.000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

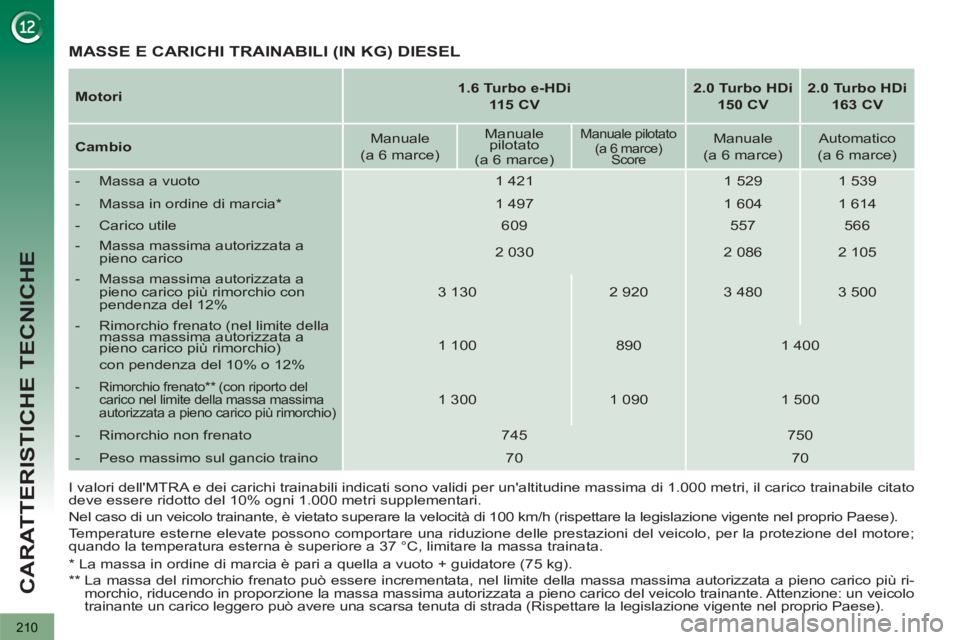

MASSE E CARICHI TRAINABILI (IN KG) DIESEL
*
La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 kg).
**
La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più ri-
morchio, riducendo in proporzione la massa massima autorizzata a pieno carico del veicolo trainante. Attenzione: un veicolo
trainante un carico leggero può avere una scarsa tenuta di strada (Rispettare la legislazione vigente nel proprio Paese).
Motori
1.6 Turbo e-HDi
115 CV
2.0 Turbo
HDi
150 CV
2.0 Turbo HDi
163 CV
Cambio
Manuale
(a 6 marce)
Manuale
pilotato
(a 6 marce)
Manuale pilotato
(a 6 marce)
Score
Manuale
(a 6 marce)
Automatico
(a 6 marce)
- Massa a vuoto
1 421
1 529
1 539
- Massa in ordine di marcia *
1 497
1 604
1 614
- Carico utile
609
557
566
- Massa massima autorizzata a
pieno carico
2 030
2 086
2 105
- Massa massima autorizzata a
pieno carico più rimorchio con
pendenza del 12%
3 130
2 920
3 480
3 500
- Rimorchio frenato (nel limite della
massa massima autorizzata a
pieno carico più rimorchio)
con pendenza del 10% o 12%
1 100
890
1 400
- Rimorchio frenato ** (con riporto del
carico nel limite della massa massima
autorizzata a pieno carico più rimorchio)
1 300
1 090
1 500
- Rimorchio non frenato
745
750
- Peso massimo sul gancio traino
70
70
Page 213 of 352
211
CARATTERISTICHE TECNICHE
*
La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 kg).
**
Il superamento della massa tecnicamente ammessa sull'assale posteriore provoca una limitazione di velocità a 80 km/h
come definito al punto 2.7 della Direttiva.
***
Il superamento della massa tecnicamente ammessa del veicolo trainante provoca una limitazione di velocità a 80 km/h
come definito al punto 2.7 della Direttiva.
****
Valore massimo del rimorchio frenato, nei limiti della MTRA ; attenzione: il traino con un veicolo trainante poco carico
può peggiorarne la tenuta di strada.

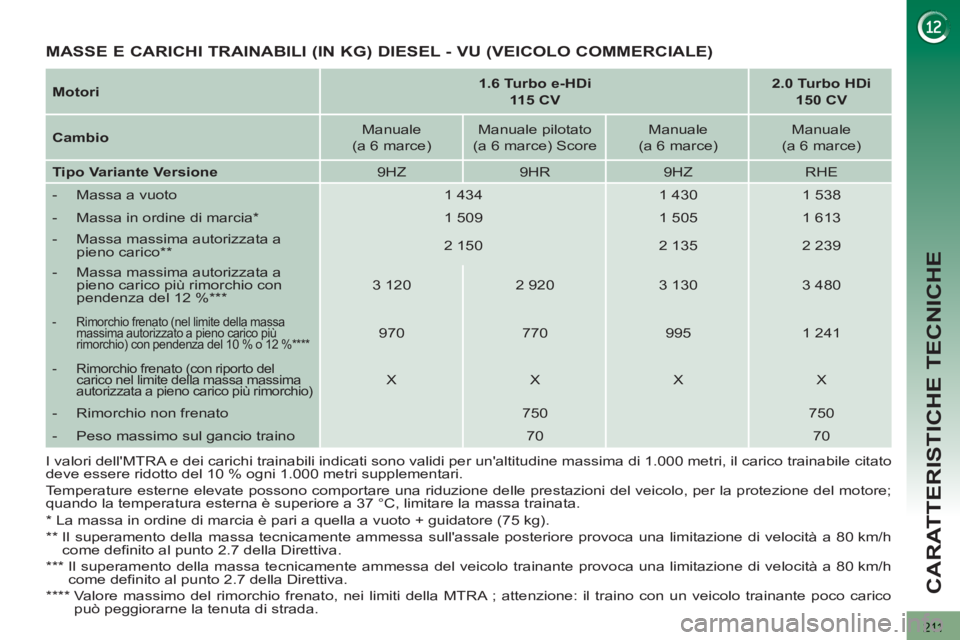

MASSE E CARICHI TRAINABILI (IN KG) DIESEL - VU (VEICOLO COMMERCIALE)
I valori dell'MTRA e dei carichi trainabili indicati sono validi per un'altitudine massima di 1.000 metri, il carico trainabile citato
deve essere ridotto del 10 % ogni 1.000 metri supplementari.
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
Motori
1.6 Turbo e-HDi
115 CV
2.0 Turbo HDi
150 CV
Cambio
Manuale
(a 6 marce)
Manuale pilotato
(a 6 marce) Score
Manuale
(a 6 marce)
Manuale
(a 6 marce)
Tipo Variante Versione
9HZ
9HR
9HZ
RHE
- Massa a vuoto
1 434
1 430
1 538
- Massa in ordine di marcia *
1 509
1 505
1 613
- Massa massima autorizzata a
pieno carico **
2 150
2 135
2 239
- Massa massima autorizzata a
pieno carico più rimorchio con
pendenza del 12 % ***
3 120
2 920
3 130
3 480
- Rimorchio frenato (nel limite della massa
massima autorizzato a pieno carico più
rimorchio) con pendenza del 10 % o 12 % ****
970
770
995
1 241
- Rimorchio frenato (con riporto del
carico nel limite della massa massima
autorizzata a pieno carico più rimorchio)
X
X
X
X
- Rimorchio non frenato
750
750
- Peso massimo sul gancio traino
70
70
Page 214 of 352
212
CARATTERISTICHE TECNICHE

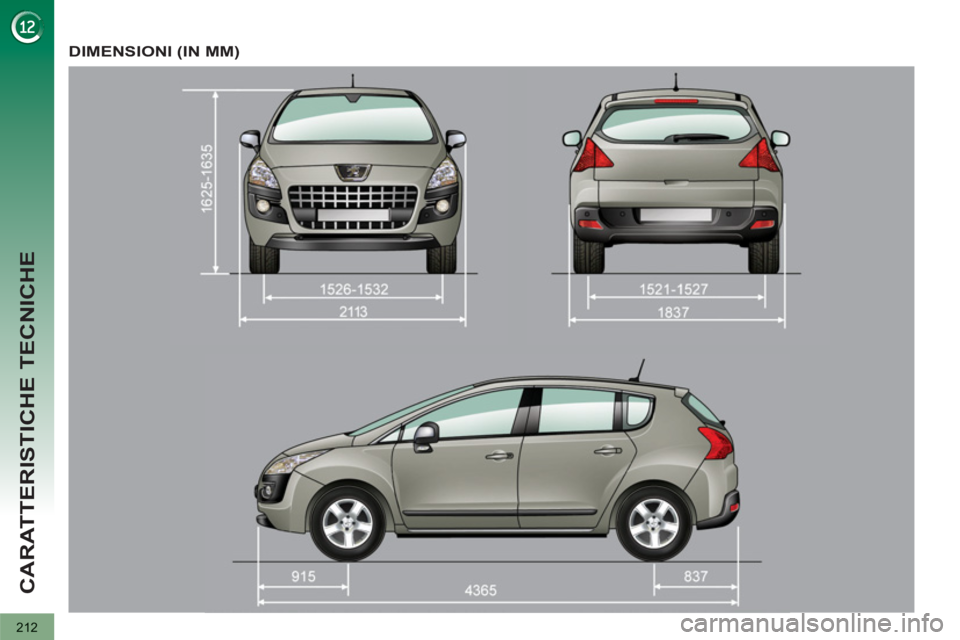

DIMENSIONI (IN MM)
Page 215 of 352
213
CARATTERISTICHE TECNICHE

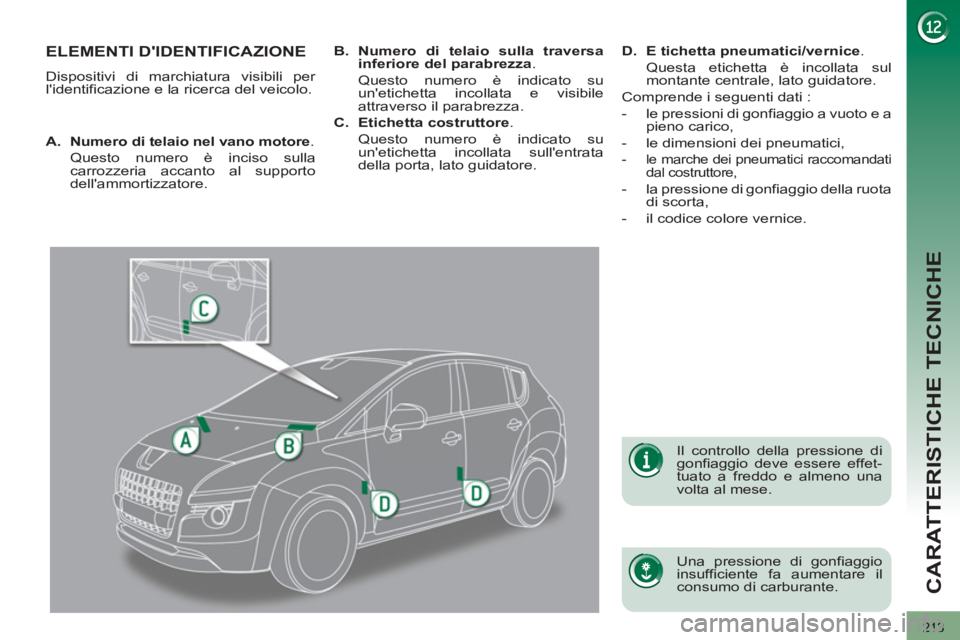

ELEMENTI D'IDENTIFICAZIONE
Dispositivi di marchiatura visibili per
l'identificazione e la ricerca del veicolo.
Una pressione di gonfiaggio
insufficiente fa aumentare il
consumo di carburante.
Il controllo della pressione di
gonfiaggio deve essere effet-
tuato a freddo e almeno una
volta al mese.
A.
Numero di telaio nel vano motore
.
Questo numero è inciso sulla
carrozzeria accanto al supporto
dell'ammortizzatore.
B.
Numero di telaio sulla traversa
inferiore del parabrezza
.
Questo numero è indicato su
un'etichetta incollata e visibile
attraverso il parabrezza.
C.
Etichetta costruttore
.
Questo numero è indicato su
un'etichetta incollata sull'entrata
della porta, lato guidatore.
D.
E
tichetta pneumatici/vernice
.
Questa etichetta è incollata sul
montante centrale, lato guidatore.
Comprende i seguenti dati :
- le pressioni di gonfiaggio a vuoto e a
pieno carico,
- le dimensioni dei pneumatici,
- le marche dei pneumatici raccomandati
dal costruttore,
- la pressione di gonfiaggio della ruota
di scorta,
- il codice colore vernice.
Page 216 of 352
214
CARATTERISTICHE TECNICHE
Page 217 of 352
215

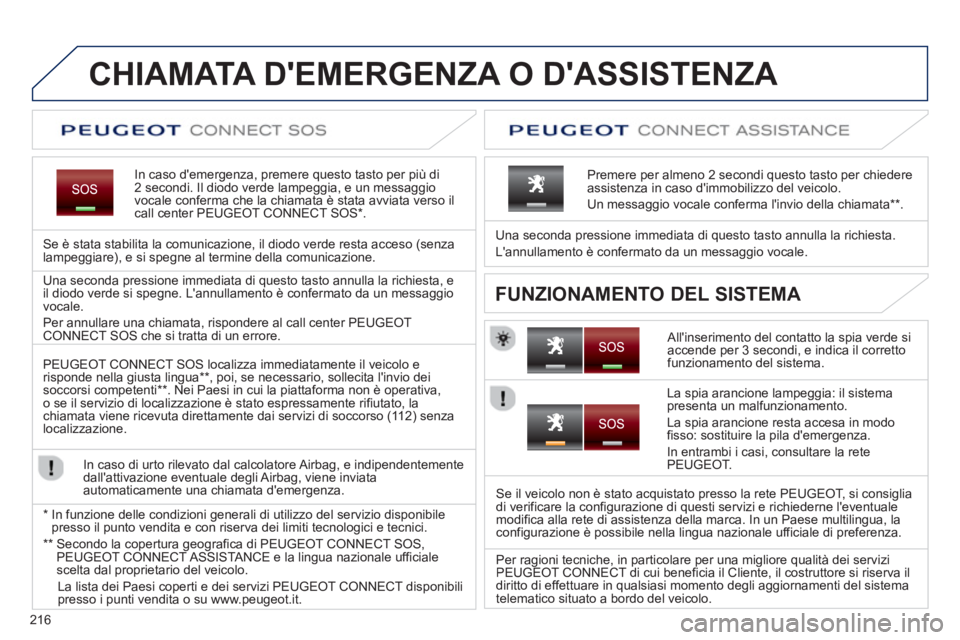

CHIAMATA D'EMERGENZA O D'ASSISTENZA
Page 218 of 352
216
CHIAMATA D'EMERGENZA O D'ASSISTENZA
In caso d'emergenza, premere questo tasto per più di2 secondi. Il diodo verde lampeggia, e un messaggio
vocale conferma che la chiamata è stata avviata verso ilcall center PEUGEOT CONNECT SOS * .
Se è stata stabilita la comunicazione, il diodo verde resta acceso (senza lampeggiare), e si spegne al termine della comunicazione.
All'inserimento del contatto la spia verde siaccende per 3 secondi, e indica il corretto funzionamento del sistema.
Una seconda pressione immediata di questo tasto annulla la richiesta.
L'annullamento è confermato da un messaggio vocale.
Premere per almeno 2 secondi questo tasto per chiedere
assistenza in caso d'immobilizzo del veicolo.
Un messaggio vocale conferma l'invio della chiamata **
.
FUNZIONAMENTO DEL SISTEMA Una seconda pressione immediata di questo tasto annulla la richiesta, e
il diodo verde si spegne. L'annullamento è confermato da un messaggio
vocale.
Per annullare una chiamata, rispondere al call center PEU
GEOT CONNECT SOS che si tratta di un errore.
PE
UGEOT CONNECT SOS localizza immediatamente il veicolo e
risponde nella giusta lingua ** , poi, se necessario, sollecita l'invio dei soccorsi competenti ** . Nei Paesi in cui la piattaforma non è operativa,
o se il servizio di localizzazione è stato espressamente rifiutato, la chiamata viene ricevuta direttamente dai servizi di soccorso (11 2) senzalocalizzazione.
In caso di urto rilevato dal calcolatore Airba
g, e indipendentemente
dall'attivazione eventuale degli Airbag, viene inviata
automaticamente una chiamata d'emergenza.
*
In funzione delle condizioni
generali di utilizzo del servizio disponibile
presso il punto vendita e con riserva dei limiti tecnologici e tecnici.
**
Secondo la copertura geografica di PEUGEOT CONNECT SOS,
PEUGEOT CONNECT ASSISTA NCE e la lingua nazionale ufficialescelta dal proprietario del veicolo.
La lista dei Paesi coperti e dei servizi PEU
GEOT CONNECT disponibili
presso i punti vendita o su www.peugeot.it.
La spia arancione lampeggia: il sistemapresenta un malfunzionamento.
La spia arancione resta accesa in modo
fisso: sostituire la pila d'emergenza.
In entrambi i casi, consultare la rete
PE
UGEOT.
Se il veicolo non è stato acquistato presso la rete PEUGEOT, si consiglia
di verificare la configurazione di questi servizi e richiederne l'eventuale modifica alla rete di assistenza della marca. In un Paese multilingua, la configurazione è possibile nella lingua nazionale ufficiale di preferenza.
Per ra
gioni tecniche, in particolare per una migliore qualità dei serviziPEUGEOT CONNECT di cui beneficia il Cliente, il costruttore si riserva il
diritto di effettuare in qualsiasi momento degli aggiornamenti del sistema
telematico situato a bordo del veicolo.
Page 219 of 352
217
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK

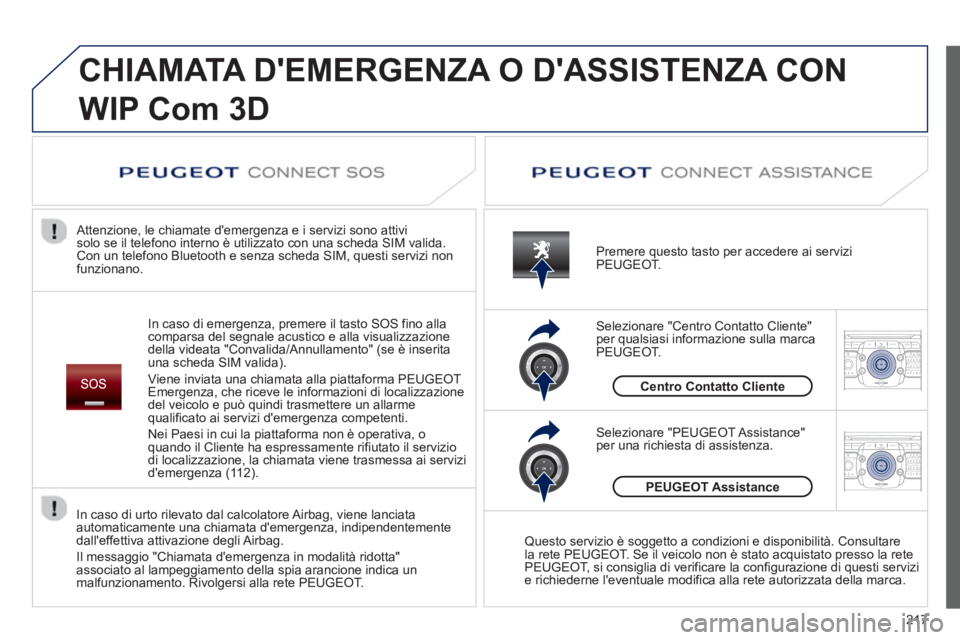

CHIAMATA D'EMERGENZA O D'ASSISTENZA CON
WIPCom3D
In caso di emergenza, premere il tasto SOS fino allacomparsa del segnale acustico e alla visualizzazione
della videata "Convalida/Annullamento" (se è inserita una scheda SIM valida).
Viene inviata una chiamata alla piattaforma PEUGE
OT
Emergenza, che riceve le informazioni di localizzazione
del veicolo e può quindi trasmettere un allarme
quali
ficato ai servizi d'emergenza competenti.
Nei Paesi in cui la piatta
forma non è operativa, o
quando il Cliente ha espressamente rifiutato il servizio
di localizzazione, la chiamata viene trasmessa ai servizi
d'emer
genza (11 2). Attenzione, le chiamate d'emergenza e i servizi sono attivi
solo se il telefono interno è utilizzato con una scheda SIM valida. Con un telefono Bluetooth e senza scheda SIM, questi servizi nonfunzionano. Premere questo tasto per accedere ai servizi
PEUGEOT.
Centro Contatto Cliente
Selezionare "Centro Contatto Cliente" per qualsiasi informazione sulla marca
PEUGEOT.
Selezionare "PEUGEOT Assistance" per una richiesta di assistenza.
PEUGEOTAssistance
Questo servizio è soggetto a condizioni e disponibilità. Consultarela rete PEUGEOT. Se il veicolo non è stato acquistato presso la rete
PEUGEOT, si consiglia di verificare la configurazione di questi servizi e richiederne l'eventuale modifica alla rete autorizzata della marca.
In caso di urto rilevato dal calcolatore Airba
g, viene lanciata
automaticamente una chiamata d'emergenza, indipendentemente
dall'effettiva attivazione degli Airbag.
Il messa
ggio "Chiamata d'emergenza in modalità ridotta"
associato al lampeggiamento della spia arancione indica un
malfunzionamento. Rivolgersi alla rete PEUGEOT.
Page 220 of 352
218
