INFORMAZIONI PRATICHE

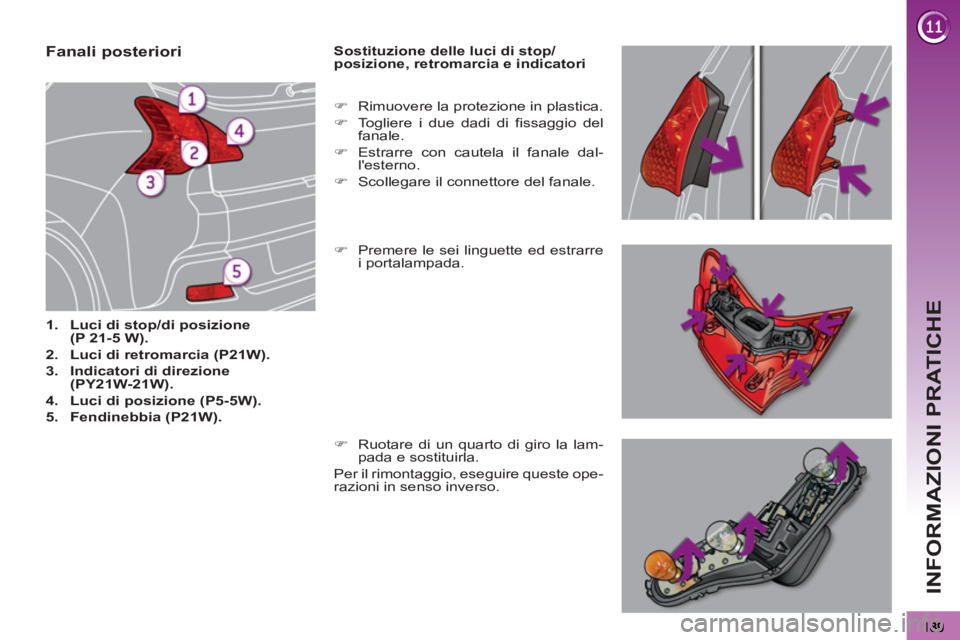

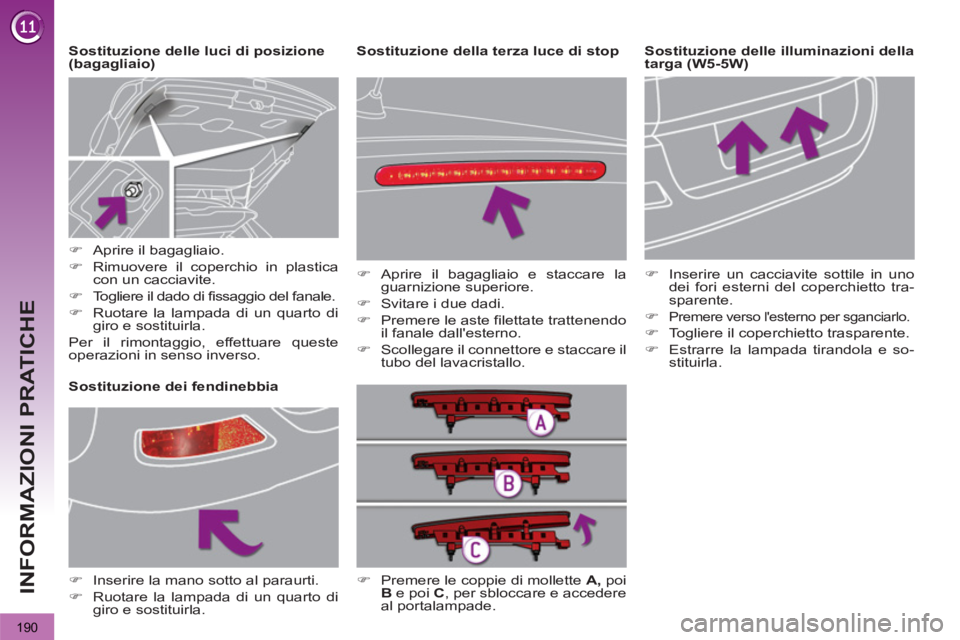

Fanali posteriori
1.
Luci di stop/di posizione
(P 21
-
5 W).
2.
Luci di retromarcia (P21W).
3.
Indicatori di direzione
(PY21W-21W).
4.
Luci di posizione (P5-5W).
5.
Fendinebbia (P21W).
Sostituzione delle luci di stop/
posizione, retromarcia e indicatori
)
Premere le sei linguette ed estrarre
i portalampada.
)
Rimuovere la protezione in plastica.
)
Togliere i due dadi di fissaggio del
fanale.
)
Estrarre con cautela il fanale dal-
l'esterno.
)
Scollegare il connettore del fanale.
)
Ruotare di un quarto di giro la lam-
pada e sostituirla.
Per il rimontaggio, eseguire queste ope-
razioni in senso inverso.
Page 192 of 352
190
INFORMAZIONI PRATICHE
Sostituzione delle illuminazioni della
targa (W5-5W)
Sostituzione delle luci di posizione
(bagagliaio)
Sostituzione dei fendinebbia
)
Aprire il bagagliaio.
)
Rimuovere il coperchio in plastica
con un cacciavite.
)
Togliere il dado di fissaggio del fanale.
)
Ruotare la lampada di un quarto di
giro e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
)
Inserire la mano sotto al paraurti.
)
Ruotare la lampada di un quarto di
giro e sostituirla.
)
Inserire un cacciavite sottile in uno
dei fori esterni del coperchietto tra-
sparente.
)
Premere verso l'esterno per sganciarlo.
)
Togliere il coperchietto trasparente.
)
Estrarre la lampada tirandola e so-
stituirla.
)
Premere le coppie di mollette A,
poi
B
e poi C
, per sbloccare e accedere
al portalampade.
Sostituzione della terza luce di stop
)
Aprire il bagagliaio e staccare la
guarnizione superiore.
)
Svitare i due dadi.
)
Premere le aste filettate trattenendo
il fanale dall'esterno.
)
Scollegare il connettore e staccare il
tubo del lavacristallo.
Page 193 of 352
191
INFORMAZIONI PRATICHE

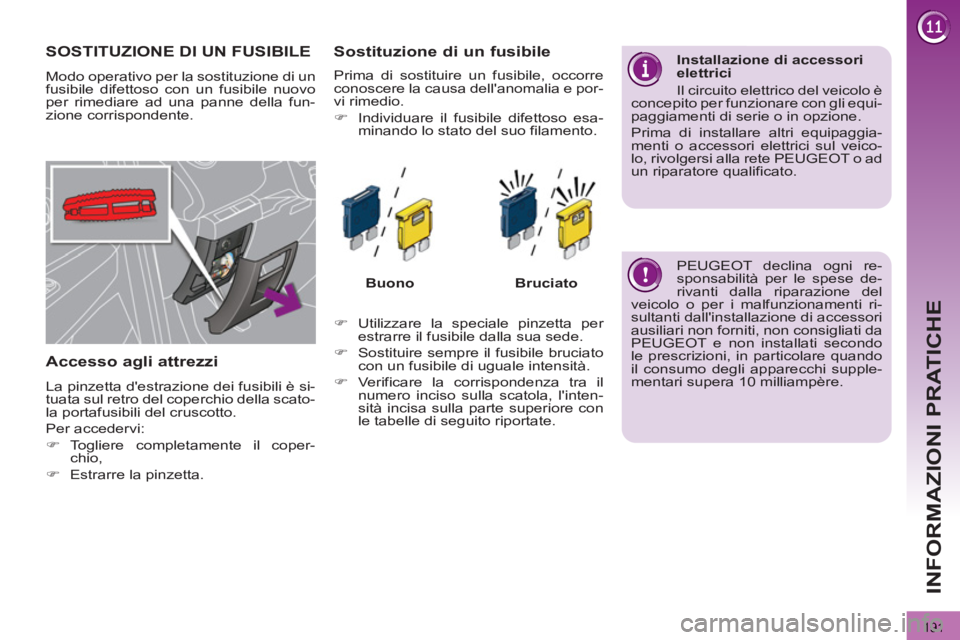

SOSTITUZIONE DI UN FUSIBILE
Modo operativo per la sostituzione di un
fusibile difettoso con un fusibile nuovo
per rimediare ad una panne della fun-
zione corrispondente.
Accesso agli attrezzi
La pinzetta d'estrazione dei fusibili è si-
tuata sul retro del coperchio della scato-
la portafusibili del cruscotto.
Per accedervi:
)
Togliere completamente il coper-
chio,
)
Estrarre la pinzetta.
Sostituzione di un fusibile
Buono
Bruciato
)
Utilizzare la speciale pinzetta per
estrarre il fusibile dalla sua sede.
)
Sostituire sempre il fusibile bruciato
con un fusibile di uguale intensità.
)
Verificare la corrispondenza tra il
numero inciso sulla scatola, l'inten-
sità incisa sulla parte superiore con
le tabelle di seguito riportate.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli equi-
paggiamenti di serie o in opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veico-
lo, rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
PEUGEOT declina ogni re-
sponsabilità per le spese de-
rivanti dalla riparazione del
veicolo o per i malfunzionamenti ri-
sultanti dall'installazione di accessori
ausiliari non forniti, non consigliati da
PEUGEOT e non installati secondo
le prescrizioni, in particolare quando
il consumo degli apparecchi supple-
mentari supera 10 milliampère.
Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e por-
vi rimedio.
)
Individuare il fusibile difettoso esa-
minando lo stato del suo filamento.
Page 194 of 352
192
INFORMAZIONI PRATICHE

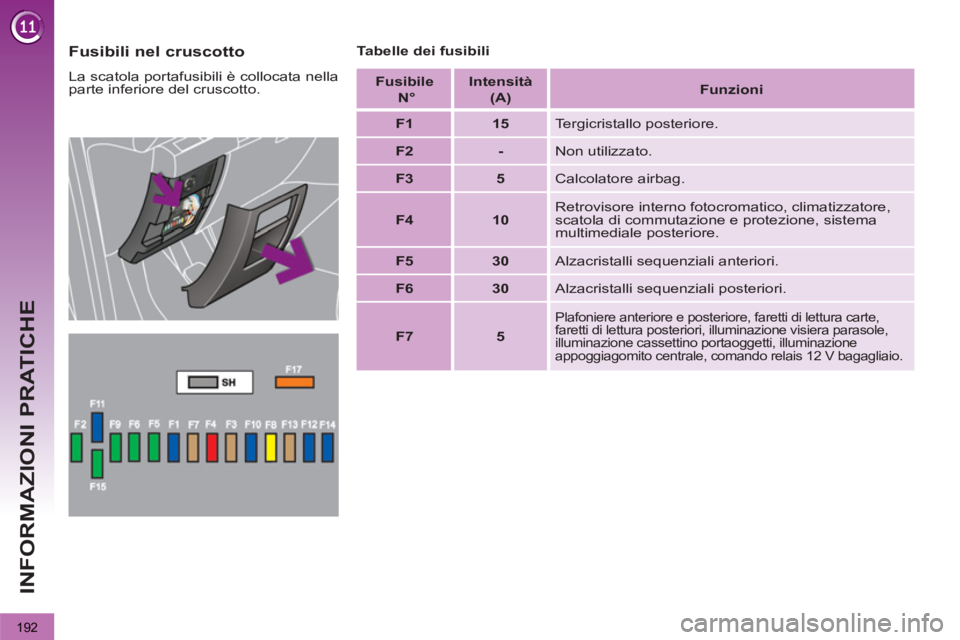

Fusibili nel cruscotto
La scatola portafusibili è collocata nella
parte inferiore del cruscotto.
Tabelle dei fusibili
Fusibile
N°
Intensità
(A)
Funzioni
F1
15
Tergicristallo posteriore.
F2
-
Non utilizzato.
F3
5
Calcolatore airbag.
F4
10
Retrovisore interno fotocromatico, climatizzatore,
scatola di commutazione e protezione, sistema
multimediale posteriore.
F5
30
Alzacristalli sequenziali anteriori.
F6
30
Alzacristalli sequenziali posteriori.
F7
5
Plafoniere anteriore e posteriore, faretti di lettura carte,
faretti di lettura posteriori, illuminazione visiera parasole,
illuminazione cassettino portaoggetti, illuminazione
appoggiagomito centrale, comando relais 12 V bagagliaio.
Page 195 of 352
193
INFORMAZIONI PRATICHE

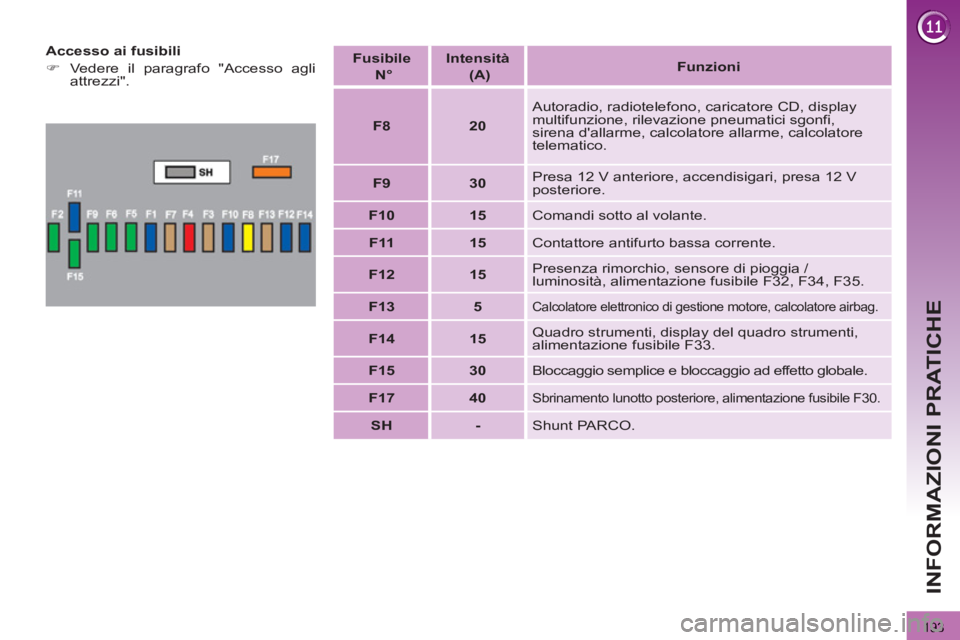

Accesso ai fusibili
)
Vedere il paragrafo "Accesso agli
attrezzi".
Fusibile
N°
Intensità
(A)
Funzioni
F8
20
Autoradio, radiotelefono, caricatore CD, display
multifunzione, rilevazione pneumatici sgonfi,
sirena d'allarme, calcolatore allarme, calcolatore
telematico.
F9
30
Presa 12 V anteriore, accendisigari, presa 12 V
posteriore.
F10
15
Comandi sotto al volante.
F11
15
Contattore antifurto bassa corrente.
F12
15
Presenza rimorchio, sensore di pioggia /
luminosità, alimentazione fusibile F32, F34, F35.
F13
5
Calcolatore elettronico di gestione motore, calcolatore airbag.
F14
15
Quadro strumenti, display del quadro strumenti,
alimentazione fusibile F33.
F15
30
Bloccaggio semplice e bloccaggio ad effetto globale.
F17
40
Sbrinamento lunotto posteriore, alimentazione fusibile F30.
SH
-
Shunt PARCO.
Page 196 of 352
194
INFORMAZIONI PRATICHE

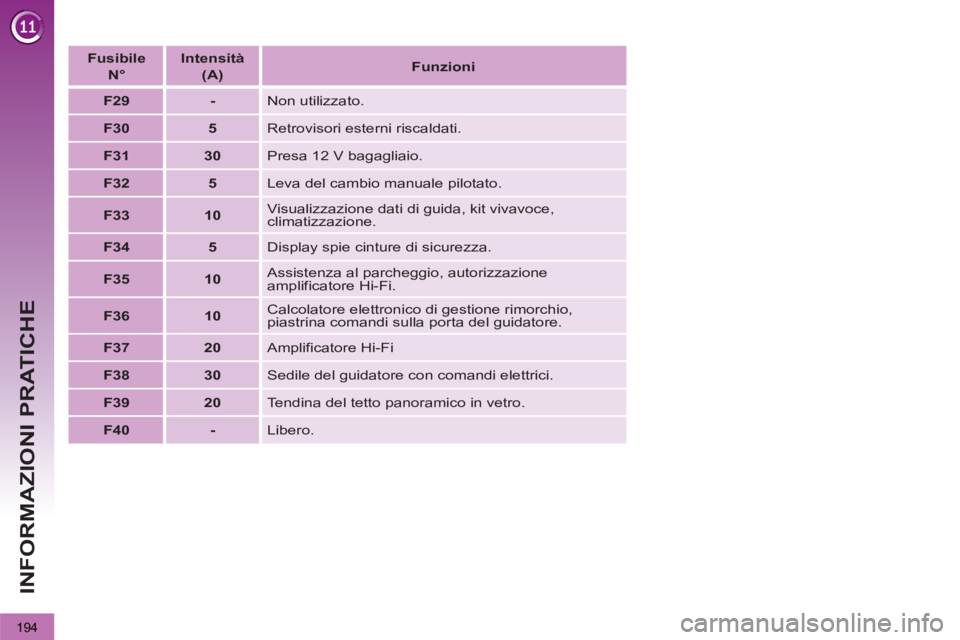

Fusibile
N°
Intensità
(A)
Funzioni
F29
-
Non utilizzato.
F30
5
Retrovisori esterni riscaldati.
F31
30
Presa 12 V bagagliaio.
F32
5
Leva del cambio manuale pilotato.
F33
10
Visualizzazione dati di guida, kit vivavoce,
climatizzazione.
F34
5
Display spie cinture di sicurezza.
F35
10
Assistenza al parcheggio, autorizzazione
amplificatore Hi-Fi.
F36
10
Calcolatore elettronico di gestione rimorchio,
piastrina comandi sulla porta del guidatore.
F37
20
Amplificatore Hi-Fi
F38
30
Sedile del guidatore con comandi elettrici.
F39
20
Tendina del tetto panoramico in vetro.
F40
-
Libero.
Page 197 of 352
195
INFORMAZIONI PRATICHE

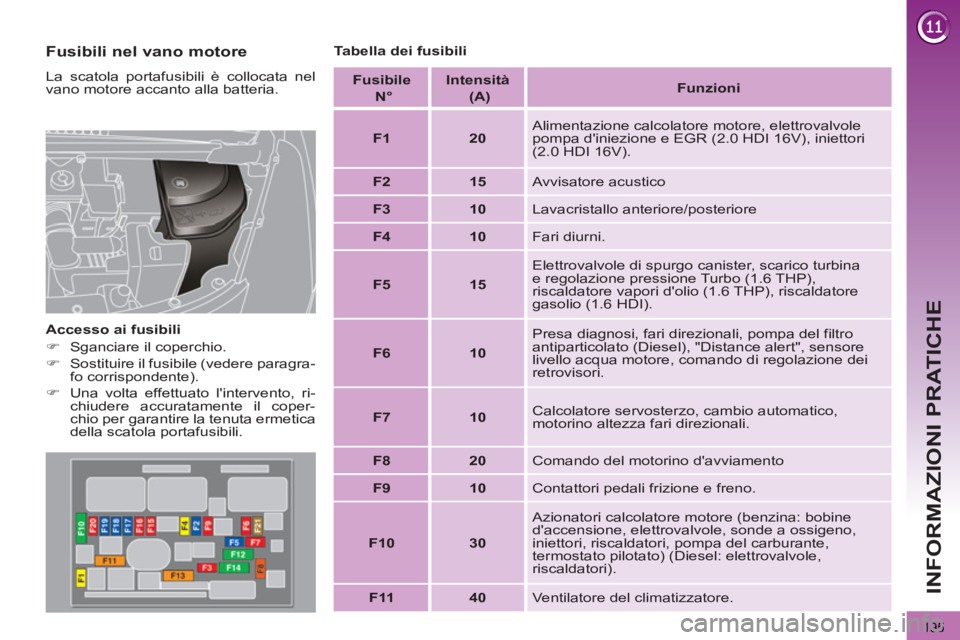

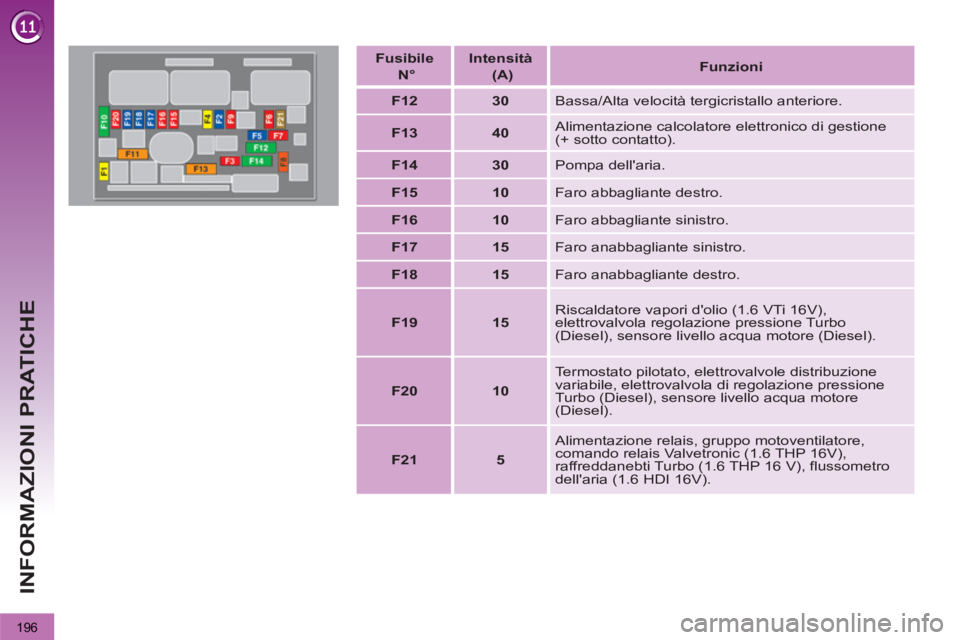

Fusibili nel vano motore
La scatola portafusibili è collocata nel
vano motore accanto alla batteria.
Accesso ai fusibili
)
Sganciare il coperchio.
)
Sostituire il fusibile (vedere paragra-
fo corrispondente).
)
Una volta effettuato l'intervento, ri-
chiudere accuratamente il coper-
chio per garantire la tenuta ermetica
della scatola portafusibili.
Tabella dei fusibili
Fusibile
N°
Intensità
(A)
Funzioni
F1
20
Alimentazione calcolatore motore, elettrovalvole
pompa d'iniezione e EGR (2.0 HDI 16V), iniettori
(2.0 HDI 16V).
F2
15
Avvisatore acustico
F3
10
Lavacristallo anteriore/posteriore
F4
10
Fari diurni.
F5
15
Elettrovalvole di spurgo canister, scarico turbina
e regolazione pressione Turbo (1.6 THP),
riscaldatore vapori d'olio (1.6 THP), riscaldatore
gasolio (1.6 HDI).
F6
10
Presa diagnosi, fari direzionali, pompa del filtro
antiparticolato (Diesel), "Distance alert", sensore
livello acqua motore, comando di regolazione dei
retrovisori.
F7
10
Calcolatore servosterzo, cambio automatico,
motorino altezza fari direzionali.
F8
20
Comando del motorino d'avviamento
F9
10
Contattori pedali frizione e freno.
F10
30
Azionatori calcolatore motore (benzina: bobine
d'accensione, elettrovalvole, sonde a ossigeno,
iniettori, riscaldatori, pompa del carburante,
termostato pilotato) (Diesel: elettrovalvole,
riscaldatori).
F11
40
Ventilatore del climatizzatore .
Page 198 of 352
196
INFORMAZIONI PRATICHE
Fusibile
N°
Intensità
(A)
Funzioni
F12
30
Bassa/Alta velocità tergicristallo anteriore.
F13
40
Alimentazione calcolatore elettronico di gestione
(+ sotto contatto).
F14
30
Pompa dell'aria.
F15
10
Faro abbagliante destro.
F16
10
Faro abbagliante sinistro.
F17
15
Faro anabbagliante sinistro.
F18
15
Faro anabbagliante destro.
F19
15
Riscaldatore vapori d'olio (1.6 VTi 16V),
elettrovalvola regolazione pressione Turbo
(Diesel), sensore livello acqua motore (Diesel).
F20
10
Termostato pilotato, elettrovalvole distribuzione
variabile, elettrovalvola di regolazione pressione
Turbo (Diesel), sensore livello acqua motore
(Diesel).
F21
5
Alimentazione relais, gruppo motoventilatore,
comando relais Valvetronic (1.6 THP 16V),
raffreddanebti Turbo (1.6 THP 16 V), flussometro
dell'aria (1.6 HDI 16V).
Page 199 of 352
197
INFORMAZIONI PRATICHE

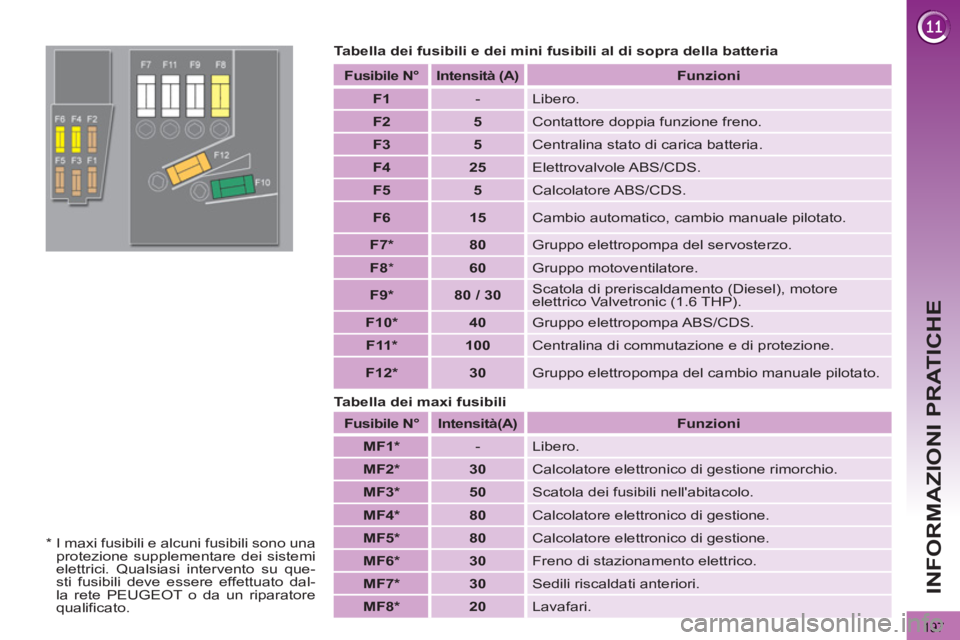

Tabella dei fusibili e dei mini fusibili al di sopra della batteria
Fusibile
N°
Intensità (A)
Funzioni
F1
- Libero.
F2
5
Contattore doppia funzione freno.
F3
5
Centralina stato di carica batteria.
F4
25
Elettrovalvole ABS/CDS.
F5
5
Calcolatore ABS/CDS.
F6
15
Cambio automatico, cambio manuale pilotato.
F7 *
80
Gruppo elettropompa del servosterzo.
F8
*
60
Gruppo motoventilatore.
F9 *
80 / 30
Scatola di preriscaldamento (Diesel), motore
elettrico Valvetronic (1.6 THP).
F10 *
40
Gruppo elettropompa ABS/CDS.
F11 *
100
Centralina di commutazione e di protezione.
F12 *
30
Gruppo elettropompa del cambio manuale pilotato.
Fusibile
N°
Intensità
(A)
Funzioni
MF1 *
- Libero.
MF2 *
30
Calcolatore elettronico di gestione rimorchio.
MF3 *
50
Scatola dei fusibili nell'abitacolo.
MF4 *
80
Calcolatore elettronico di gestione.
MF5 *
80
Calcolatore elettronico di gestione.
MF6 *
30
Freno di stazionamento elettrico.
MF7 *
30
Sedili riscaldati anteriori .
MF8 *
20
Lavafari.
Tabella dei maxi fusibili
*
I maxi fusibili e alcuni fusibili sono una
protezione supplementare dei sistemi
elettrici. Qualsiasi intervento su que-
sti fusibili deve essere effettuato dal-
la rete PEUGEOT o da un riparatore
qualificato.
Page 200 of 352
198
INFORMAZIONI PRATICHE

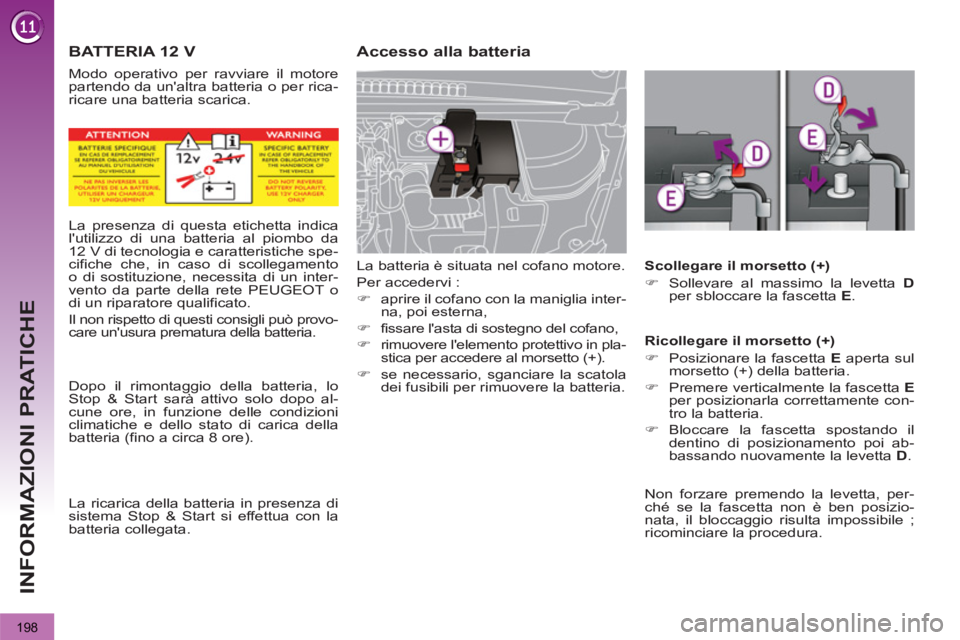

BATTERIA 12 V
Accesso alla batteria
La batteria è situata nel cofano motore.
Per accedervi :
)
aprire il cofano con la maniglia inter-
na, poi esterna,
)
fissare l'asta di sostegno del cofano,
)
rimuovere l'elemento protettivo in pla-
stica per accedere al morsetto (+).
)
se necessario, sganciare la scatola
dei fusibili per rimuovere la batteria.
La presenza di questa etichetta indica
l'utilizzo di una batteria al piombo da
12 V di tecnologia e caratteristiche spe-
cifiche che, in caso di scollegamento
o di sostituzione, necessita di un inter-
vento da parte della rete PEUGEOT o
di un riparatore qualificato.
Il non rispetto di questi consigli può provo-
care un'usura prematura della batteria.
Dopo il rimontaggio della batteria, lo
Stop & Start sarà attivo solo dopo al-
cune ore, in funzione delle condizioni
climatiche e dello stato di carica della
batteria (fino a circa 8 ore).
La ricarica della batteria in presenza di
sistema Stop & Start si effettua con la
batteria collegata.
Modo operativo per ravviare il motore
partendo da un'altra batteria o per rica-
ricare una batteria scarica.
Scollegare il morsetto (+)
)
Sollevare al massimo la levetta D
per sbloccare la fascetta E
.
Ricollegare il morsetto (+)
)
Posizionare la fascetta E
aperta sul
morsetto (+) della batteria.
)
Premere verticalmente la fascetta E
per posizionarla correttamente con-
tro la batteria.
)
Bloccare la fascetta spostando il
dentino di posizionamento poi ab-
bassando nuovamente la levetta D
.
Non forzare premendo la levetta, per-
ché se la fascetta non è ben posizio-
nata, il bloccaggio risulta impossibile ;
ricominciare la procedura.
