Page 101 of 352
99
OPREMA

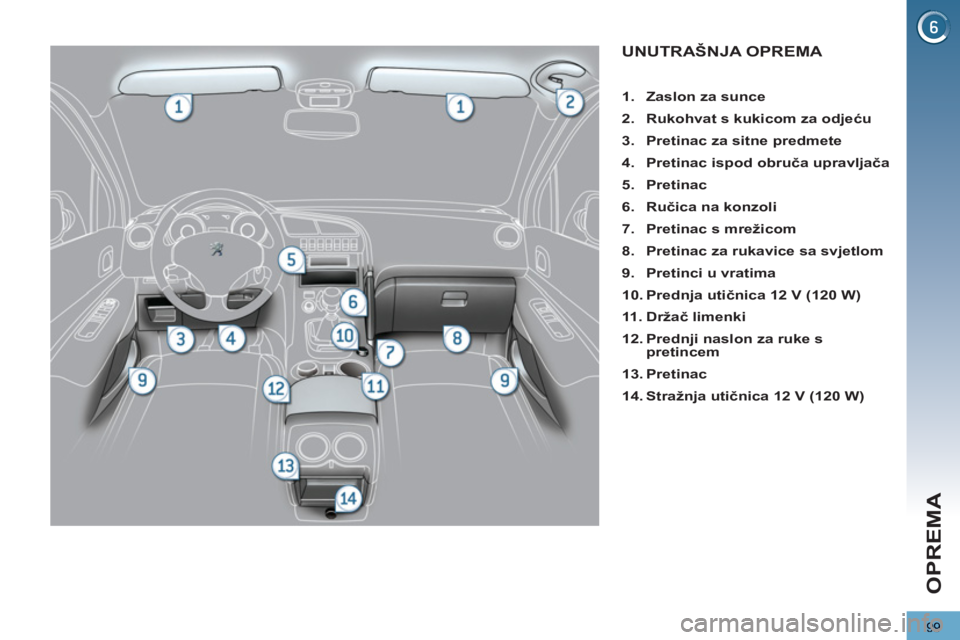

UNUTRAŠNJA OPREMA
1.
Zaslon za sunce
2.
Rukohvat s kukicom za odjeću
3.
Pretinac za sitne predmete
4.
Pretinac ispod obruča upravljača
5.
Pretinac
6.
Ručica na konzoli
7.
Pretinac s mrežicom
8.
Pretinac za rukavice sa svjetlom
9.
Pretinci u vratima
10.
Prednja utičnica 12 V
(120 W)
11 .
Držač limenki
12.
Prednji naslon za ruke
s
pretincem
13.
Pretinac
14.
Stražnja utičnica 12 V (120 W)
Page 102 of 352
100
OPREMA

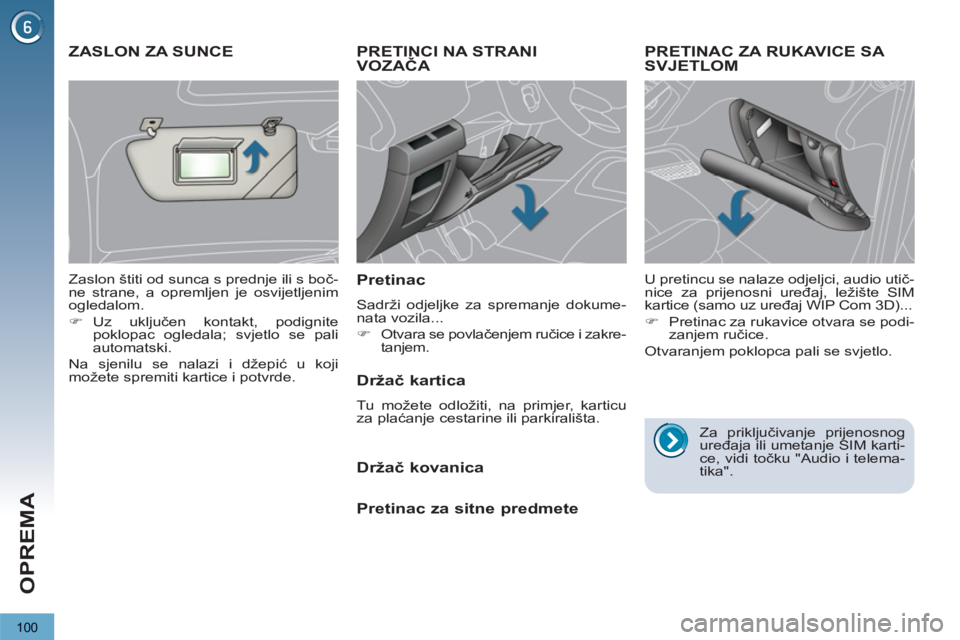

PRETINCI NA STRANIVOZAČA
Pretinac
Sadrži odjeljke za spremanje dokume-
nata vozila...
)
Otvara se povlačenjem ručice i zakre-
tanjem.
PRETINAC ZA RUKAVICE SA
SVJETLOM
U pretincu se nalaze odjeljci, audio utič-
nice za prijenosni uređaj, ležište SIM
kartice (samo uz uređaj WIP Com 3D)...
)
Pretinac za rukavice otvara se podi-
zanjem ručice.
Otvaranjem poklopca pali se svjetlo.
ZASLON ZA SUNCE
Zaslon štiti od sunca s prednje ili s boč-
ne strane, a opremljen je osvijetljenim
ogledalom.
)
Uz uključen kontakt, podignite
poklopac ogledala; svjetlo se pali
automatski.
Na sjenilu se nalazi i džepić u koji
možete spremiti kartice i potvrde.
Držač kartica
Tu možete odložiti, na primjer, karticu
za plaćanje cestarine ili parkirališta.
Držač kovanica
Pretinac za sitne predmete
Za priključivanje prijenosnog
uređaja ili umetanje SIM karti-
ce, vidi točku "Audio i telema-
tika".
Page 103 of 352
101
OPREMA

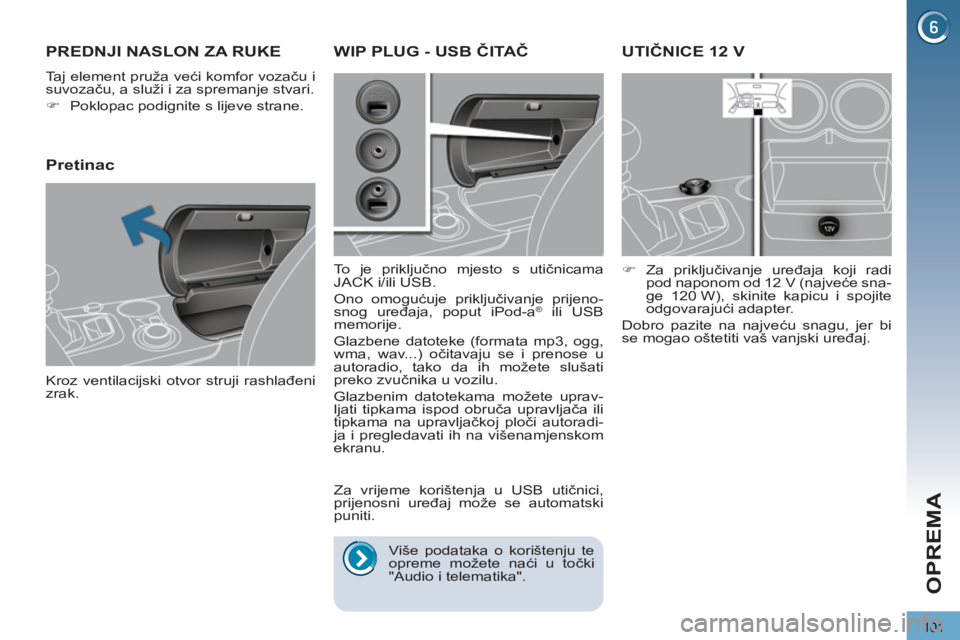

UTIČNICE 12 V
)
Za priključivanje uređaja koji radi
pod naponom od 12 V (najveće sna-
ge 120 W), skinite kapicu i spojite
odgovarajući adapter.
Dobro pazite na najveću snagu, jer bi
se mogao oštetiti vaš vanjski uređaj.
PREDNJI NASLON ZA RUKE
Taj element pruža veći komfor vozaču i
suvozaču, a služi i za spremanje stvari.
)
Poklopac podignite s lijeve strane.
Pretinac
Kroz ventilacijski otvor struji rashlađeni
zrak.
WIP PLUG - USB ČITAČ
To je priključno mjesto s utičnicama
JACK i/ili USB.
Ono omogućuje priključivanje prijeno-
snog uređaja, poput iPod-a
® ili USB
memorije.
Glazbene datoteke (formata mp3, ogg,
wma, wav...) očitavaju se i prenose u
autoradio, tako da ih možete slušati
preko zvučnika u vozilu.
Glazbenim datotekama možete uprav-
ljati tipkama ispod obruča upravljača ili
tipkama na upravljačkoj ploči autoradi-
ja i pregledavati ih na višenamjenskom
ekranu.
Za vrijeme korištenja u USB utičnici,
prijenosni uređaj može se automatski
puniti.
Više podataka o korištenju te
opreme možete naći u točki
"Audio i telematika".
Page 104 of 352
102
OPREMA
Kako bi se izbjegla svaka opa-
snost od blokiranja papučica:

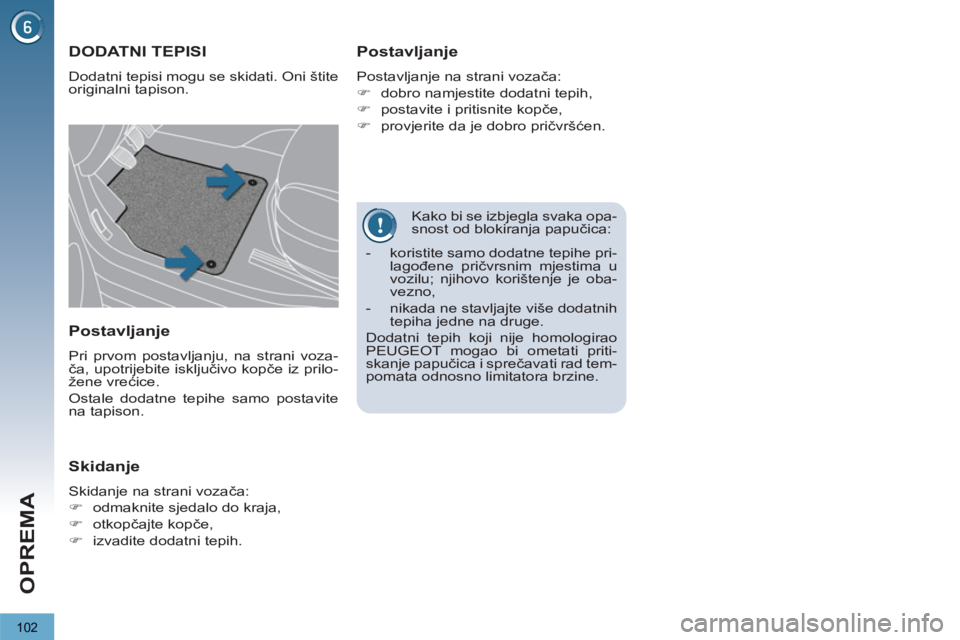

DODATNI TEPISI
Dodatni tepisi mogu se skidati. Oni štite
originalni tapison.
Postavljanje
Postavljanje na strani vozača:
)
dobro namjestite dodatni tepih,
)
postavite i pritisnite kopče,
)
provjerite da je dobro pričvršćen.
Postavljanje
Pri prvom postavljanju, na strani voza-
ča, upotrijebite isključivo kopče iz prilo-
žene vrećice.
Ostale dodatne tepihe samo postavite
na tapison.
Skidanje
Skidanje na strani vozača:
)
odmaknite sjedalo do kraja,
)
otkopčajte kopče,
)
izvadite dodatni tepih.
- koristite samo dodatne tepihe pri-
lagođene pričvrsnim mjestima u
vozilu; njihovo korištenje je oba-
vezno,
- nikada ne stavljajte više dodatnih
tepiha jedne na druge.
Dodatni tepih koji nije homologirao
PEUGEOT mogao bi ometati priti-
skanje papučica i sprečavati rad tem-
pomata odnosno limitatora brzine.
Page 105 of 352
103
OPREMA

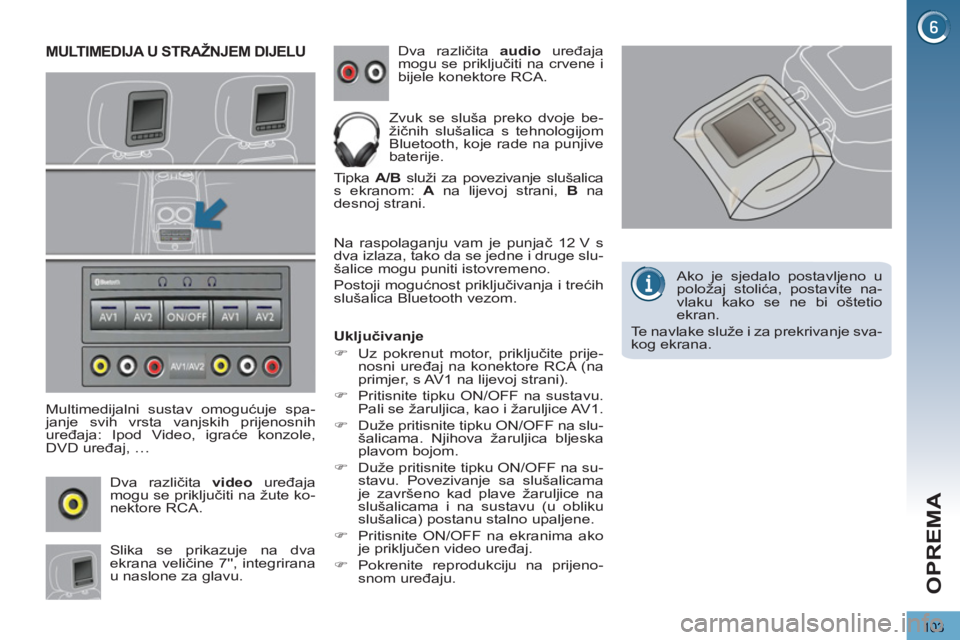

MULTIMEDIJA U STRAŽNJEM DIJELU
Multimedijalni sustav omogućuje spa-
janje svih vrsta vanjskih prijenosnih
uređaja: Ipod Video, igraće konzole,
DVD uređaj, …
Dva različita video
uređaja
mogu se priključiti na žute ko-
nektore RCA.
Slika se prikazuje na dva
ekrana veličine 7'', integrirana
u naslone za glavu. Dva različita audio
uređaja
mogu se priključiti na crvene i
bijele konektore RCA.
Zvuk se sluša preko dvoje be-
žičnih slušalica s tehnologijom
Bluetooth, koje rade na punjive
baterije.
Tipka A/B
služi za povezivanje slušalica
s ekranom: A
na lijevoj strani, B
na
desnoj strani.
Na raspolaganju vam je punjač 12 V s
dva izlaza, tako da se jedne i druge slu-
šalice mogu puniti istovremeno.
Postoji mogućnost priključivanja i trećih
slušalica Bluetooth vezom.
Uključivanje
)
Uz pokrenut motor, priključite prije-
nosni uređaj na konektore RCA (na
primjer, s AV1 na lijevoj strani).
)
Pritisnite tipku ON/OFF na sustavu.
Pali se žaruljica, kao i žaruljice AV1.
)
Duže pritisnite tipku ON/OFF na slu-
šalicama. Njihova žaruljica bljeska
plavom bojom.
)
Duže pritisnite tipku ON/OFF na su-
stavu. Povezivanje sa slušalicama
je završeno kad plave žaruljice na
slušalicama i na sustavu (u obliku
slušalica) postanu stalno upaljene.
)
Pritisnite ON/OFF na ekranima ako
je priključen video uređaj.
)
Pokrenite reprodukciju na prijeno-
snom uređaju.
Ako je sjedalo postavljeno u
položaj stolića, postavite na-
vlaku kako se ne bi oštetio
ekran.
Te navlake služe i za prekrivanje sva-
kog ekrana.
Page 106 of 352
104
OPREMA

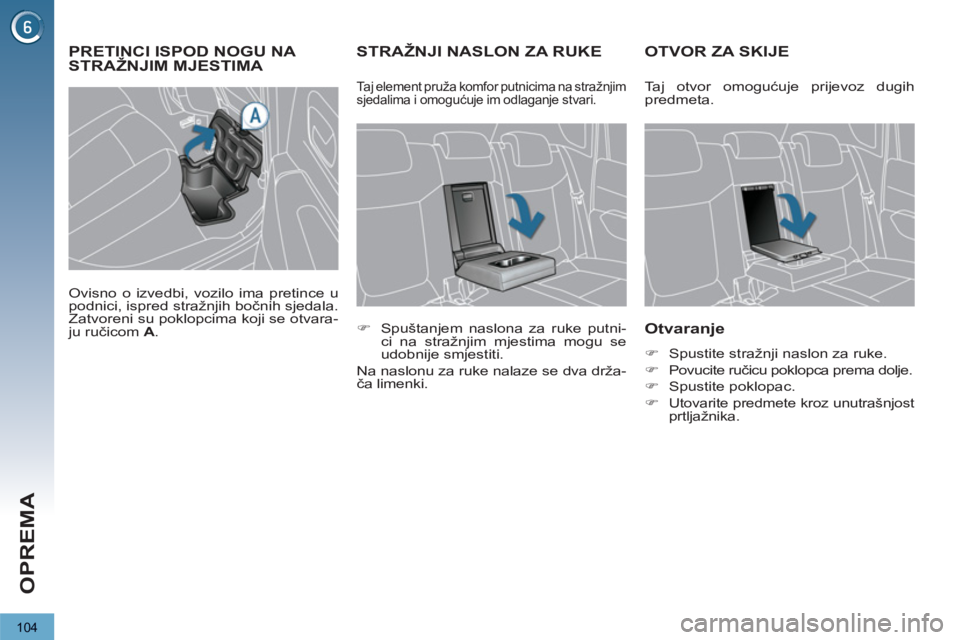

STRAŽNJI NASLON ZA RUKE OTVOR ZA SKIJE
Otvaranje
)
Spustite stražnji naslon za ruke.
)
Povucite ručicu poklopca prema dolje.
)
Spustite poklopac.
)
Utovarite predmete kroz unutrašnjost
prtljažnika.
)
Spuštanjem naslona za ruke putni-
ci na stražnjim mjestima mogu se
udobnije smjestiti.
Na naslonu za ruke nalaze se dva drža-
ča limenki.
Taj element pruža komfor putnicima na stražnjim
sjedalima i omogućuje im odlaganje stvari.
Taj otvor omogućuje prijevoz dugih
predmeta.
PRETINCI ISPOD NOGU NA
STRAŽNJIM MJESTIMA
Ovisno o izvedbi, vozilo ima pretince u
podnici, ispred stražnjih bočnih sjedala.
Zatvoreni su poklopcima koji se otvara-
ju ručicom A
.
Page 107 of 352
105
OPREMA

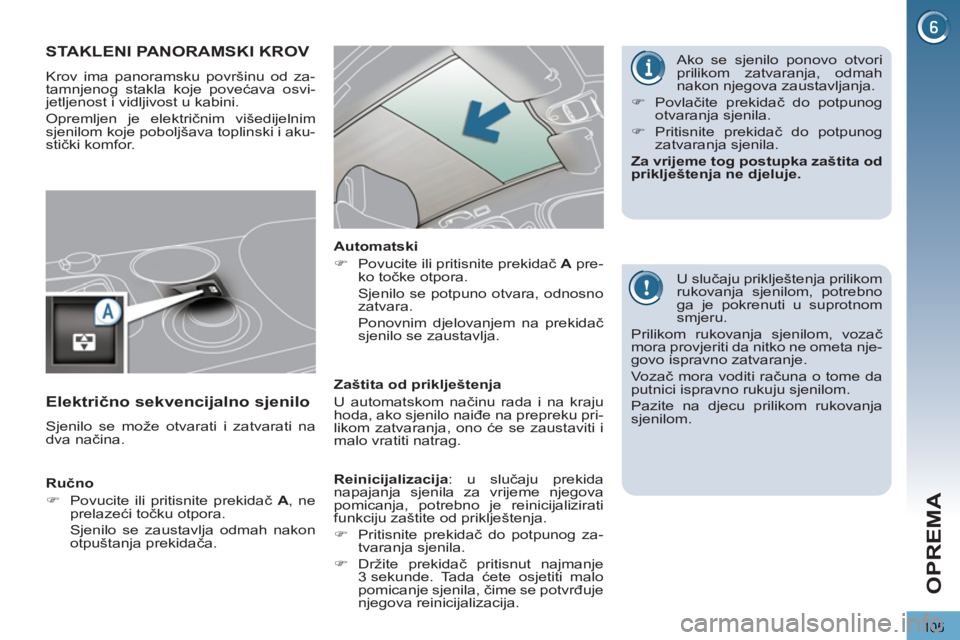

STAKLENI PANORAMSKI KROV
Krov ima panoramsku površinu od za-
tamnjenog stakla koje povećava osvi-
jetljenost i vidljivost u kabini.
Opremljen je električnim višedijelnim
sjenilom koje poboljšava toplinski i aku-
stički komfor.
U slučaju priklještenja prilikom
rukovanja sjenilom, potrebno
ga je pokrenuti u suprotnom
smjeru.
Prilikom rukovanja sjenilom, vozač
mora provjeriti da nitko ne ometa nje-
govo ispravno zatvaranje.
Vozač mora voditi računa o tome da
putnici ispravno rukuju sjenilom.
Pazite na djecu prilikom rukovanja
sjenilom.
Ručno
)
Povucite ili pritisnite prekidač A
, ne
prelazeći točku otpora.
Sjenilo se zaustavlja odmah nakon
otpuštanja prekidača.
Automatski
)
Povucite ili pritisnite prekidač A
pre-
ko točke otpora.
Sjenilo se potpuno otvara, odnosno
zatvara.
Ponovnim djelovanjem na prekidač
sjenilo se zaustavlja.
Zaštita od priklještenja
U automatskom načinu rada i na kraju
hoda, ako sjenilo naiđe na prepreku pri-
likom zatvaranja, ono će se zaustaviti i
malo vratiti natrag.
Električno sekvencijalno sjenilo
Sjenilo se može otvarati i zatvarati na
dva načina.
Ako se sjenilo ponovo otvori
prilikom zatvaranja, odmah
nakon njegova zaustavljanja.
)
Povlačite prekidač do potpunog
otvaranja sjenila.
)
Pritisnite prekidač do potpunog
zatvaranja sjenila.
Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.
Reinicijalizacija
: u slučaju prekida
napajanja sjenila za vrijeme njegova
pomicanja, potrebno je reinicijalizirati
funkciju zaštite od priklještenja.
)
Pritisnite prekidač do potpunog za-
tvaranja sjenila.
)
Držite prekidač pritisnut najmanje
3 sekunde. Tada ćete osjetiti malo
pomicanje sjenila, čime se potvrđuje
njegova reinicijalizacija.
Page 108 of 352
106
OPREMA

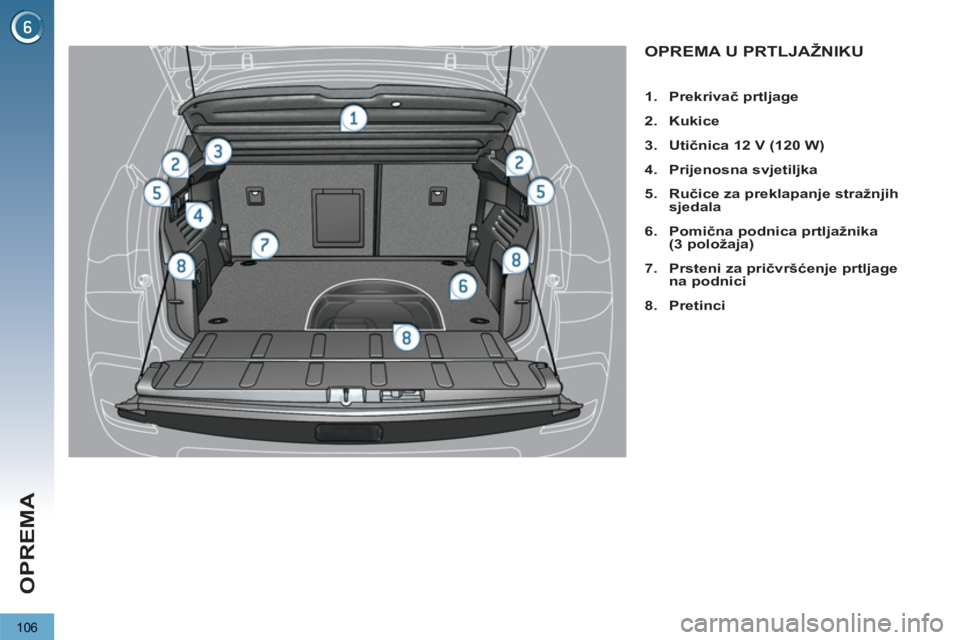

OPREMA U PRTLJAŽNIKU
1.
Prekrivač prtljage
2.
Kukice
3.
Utičnica 12 V
(120 W)
4.
Prijenosna svjetiljka
5.
Ručice za preklapanje stražnjih
sjedala
6.
Pomična podnica prtljažnika
(3 položaja
)
7.
Prsteni za pričvršćenje prtljage
na podnici
8.
Pretinci
Page 109 of 352
107
OPREMA

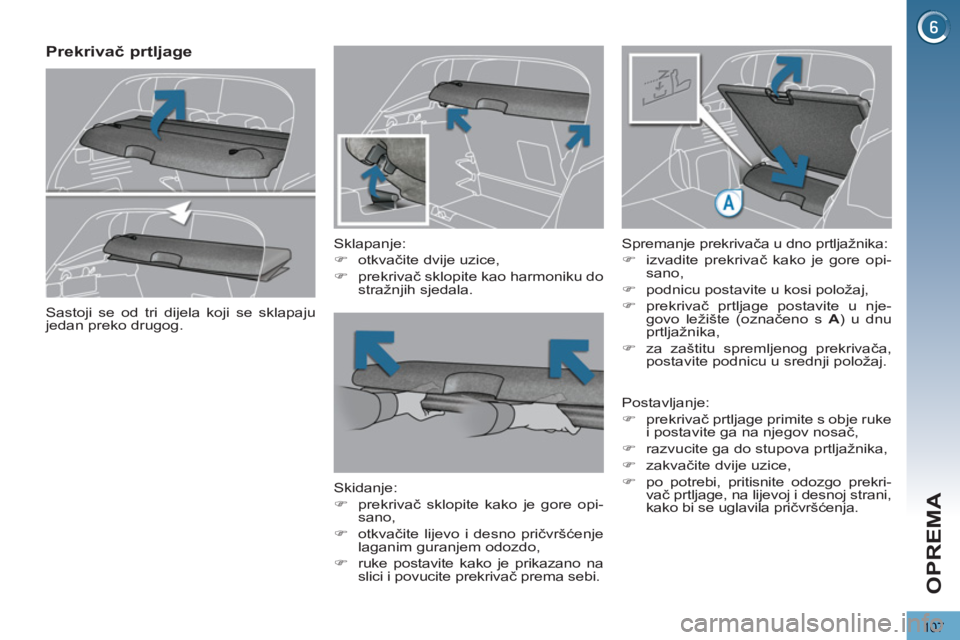

Prekrivač prtljage
Sklapanje:
)
otkvačite dvije uzice,
)
prekrivač sklopite kao harmoniku do
stražnjih sjedala.
Skidanje:
)
prekrivač sklopite kako je gore opi-
sano,
)
otkvačite lijevo i desno pričvršćenje
laganim guranjem odozdo,
)
ruke postavite kako je prikazano na
slici i povucite prekrivač prema sebi.
Spremanje prekrivača u dno prtljažnika:
)
izvadite prekrivač kako je gore opi-
sano,
)
podnicu postavite u kosi položaj,
)
prekrivač prtljage postavite u nje-
govo ležište (označeno s A
) u dnu
prtljažnika,
)
za zaštitu spremljenog prekrivača,
postavite podnicu u srednji položaj.
Sastoji se od tri dijela koji se sklapaju
jedan preko drugog.
Postavljanje:
)
prekrivač prtljage primite s obje ruke
i postavite ga na njegov nosač,
)
razvucite ga do stupova prtljažnika,
)
zakvačite dvije uzice,
)
po potrebi, pritisnite odozgo prekri-
vač prtljage, na lijevoj i desnoj strani,
kako bi se uglavila pričvršćenja.
Page 110 of 352
108
OPREMA

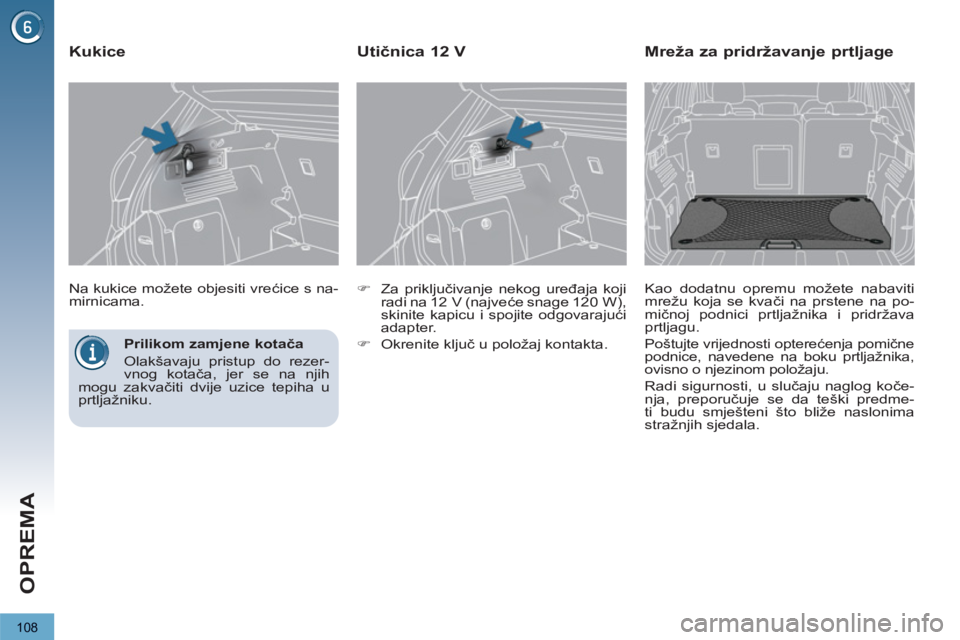

Prilikom zamjene kotača
Olakšavaju pristup do rezer-
vnog kotača, jer se na njih
mogu zakvačiti dvije uzice tepiha u
prtljažniku.
Na kukice možete objesiti vrećice s na-
mirnicama.
Kukice
)
Za priključivanje nekog uređaja koji
radi na 12 V (najveće snage 120 W),
skinite kapicu i spojite odgovarajući
adapter.
)
Okrenite ključ u položaj kontakta.
Utičnica 12 V
Mreža za pridržavanje prtljage
Kao dodatnu opremu možete nabaviti
mrežu koja se kvači na prstene na po-
mičnoj podnici prtljažnika i pridržava
prtljagu.
Poštujte vrijednosti opterećenja pomične
podnice, navedene na boku prtljažnika,
ovisno o njezinom položaju.
Radi sigurnosti, u slučaju naglog koče-
nja, preporučuje se da teški predme-
ti budu smješteni što bliže naslonima
stražnjih sjedala.
