89
VISIBILITÀ

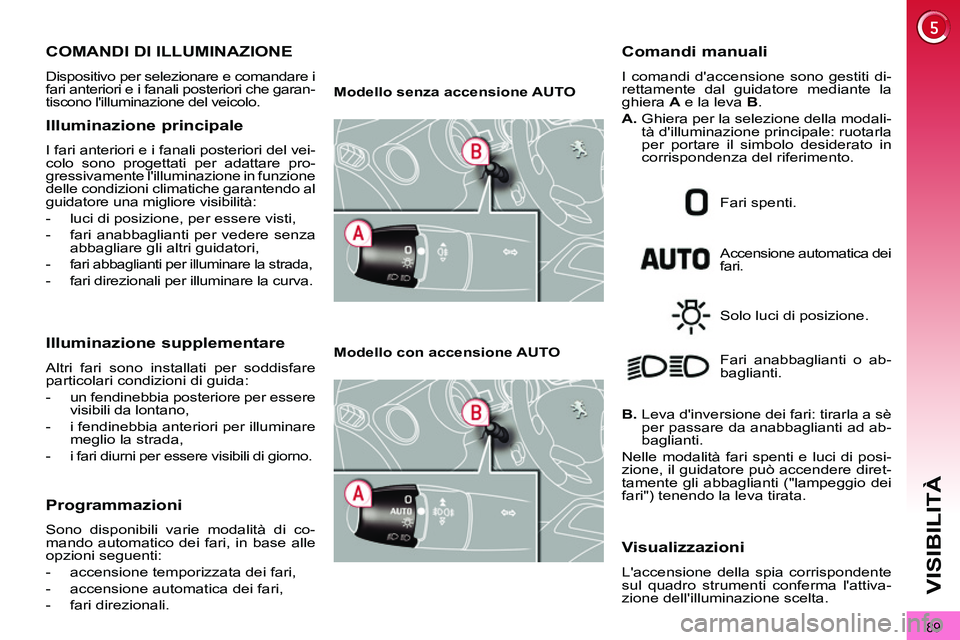

COMANDI DI ILLUMINAZIONE
Dispositivo per selezionare e comandare i
fari anteriori e i fanali posteriori che garan-
tiscono l'illuminazione del veicolo.
Illuminazione principale
I fari anteriori e i fanali posteriori del vei-
colo sono progettati per adattare pro-
gressivamente l'illuminazione in funzione
delle condizioni climatiche garantendo al
guidatore una migliore visibilità:
- luci di posizione, per essere visti,
- fari anabbaglianti per vedere senza
abbagliare gli altri guidatori,
-
fari abbaglianti per illuminare la strada,
- fari direzionali per illuminare la curva.
Illuminazione supplementare
Altri fari sono installati per soddisfare
particolari condizioni di guida:
- un fendinebbia posteriore per essere
visibili da lontano,
- i fendinebbia anteriori per illuminare
meglio la strada,
- i fari diurni per essere visibili di giorno.
Programmazioni
Sono disponibili varie modalità di co-
mando automatico dei fari, in base alle
opzioni seguenti:
- accensione temporizzata dei fari,
- accensione automatica dei fari,
- fari direzionali.
Modello senza accensione AUTO
Modello con accensione AUTO
Accensione automatica dei
fari.
Comandi manuali
I comandi d'accensione sono gestiti di-
rettamente dal guidatore mediante la
ghiera A
e la leva B
.
A.
Ghiera per la selezione della modali-
tà d'illuminazione principale: ruotarla
per portare il simbolo desiderato in
corrispondenza del riferimento.
Fari spenti.
Solo luci di posizione.
B.
Leva d'inversione dei fari: tirarla a sè
per passare da anabbaglianti ad ab-
baglianti.
Nelle modalità fari spenti e luci di posi-
zione, il guidatore può accendere diret-
tamente gli abbaglianti ("lampeggio dei
fari") tenendo la leva tirata. Fari anabbaglianti o ab-
baglianti.
Visualizzazioni
L'accensione della spia corrispondente
sul quadro strumenti conferma l'attiva-
zione dell'illuminazione scelta.
Page 92 of 328
90
VISIBILITÀ

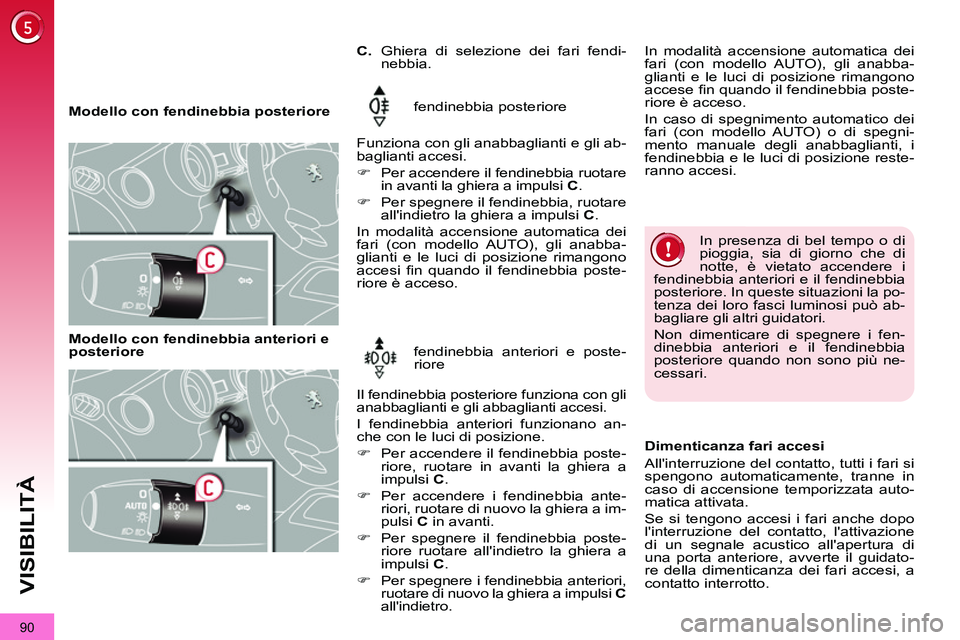

Modello con fendinebbia posteriore fendinebbia posteriore
Funziona con gli anabbaglianti e gli ab-
baglianti accesi.
)
Per accendere il fendinebbia ruotare
in avanti la ghiera a impulsi C
.
)
Per spegnere il fendinebbia, ruotare
all'indietro la ghiera a impulsi C
.
In modalità accensione automatica dei
fari (con modello AUTO), gli anabba-
glianti e le luci di posizione rimangono
accesi fi n quando il fendinebbia poste-
riore è acceso.
In presenza di bel tempo o di
pioggia, sia di giorno che di
notte, è vietato accendere i
fendinebbia anteriori e il fendinebbia
posteriore. In queste situazioni la po-
tenza dei loro fasci luminosi può ab-
bagliare gli altri guidatori.
Non dimenticare di spegnere i fen-
dinebbia anteriori e il fendinebbia
posteriore quando non sono più ne-
cessari.
Modello con fendinebbia anteriori e
posteriore fendinebbia anteriori e poste-
riore
Il fendinebbia posteriore funziona con gli
anabbaglianti e gli abbaglianti accesi.
I fendinebbia anteriori funzionano an-
che con le luci di posizione.
)
Per accendere il fendinebbia poste-
riore, ruotare in avanti la ghiera a
impulsi C
.
)
Per accendere i fendinebbia ante-
riori, ruotare di nuovo la ghiera a im-
pulsi C
in avanti.
)
Per spegnere il fendinebbia poste-
riore ruotare all'indietro la ghiera a
impulsi C
.
)
Per spegnere i fendinebbia anteriori,
ruotare di nuovo la ghiera a impulsi C
all'indietro.
C.
Ghiera di selezione dei fari fendi-
nebbia.
Dimenticanza fari accesi
All'interruzione del contatto, tutti i fari si
spengono automaticamente, tranne in
caso di accensione temporizzata auto-
matica attivata.
Se si tengono accesi i fari anche dopo
l'interruzione del contatto, l'attivazione
di un segnale acustico all'apertura di
una porta anteriore, avverte il guidato-
re della dimenticanza dei fari accesi, a
contatto interrotto.
In modalità accensione automatica dei
fari (con modello AUTO), gli anabba-
glianti e le luci di posizione rimangono
accese fi n quando il fendinebbia poste-
riore è acceso.
In caso di spegnimento automatico dei
fari (con modello AUTO) o di spegni-
mento manuale degli anabbaglianti, i
fendinebbia e le luci di posizione reste-
ranno accesi.
Page 93 of 328
91
VISIBILITÀ

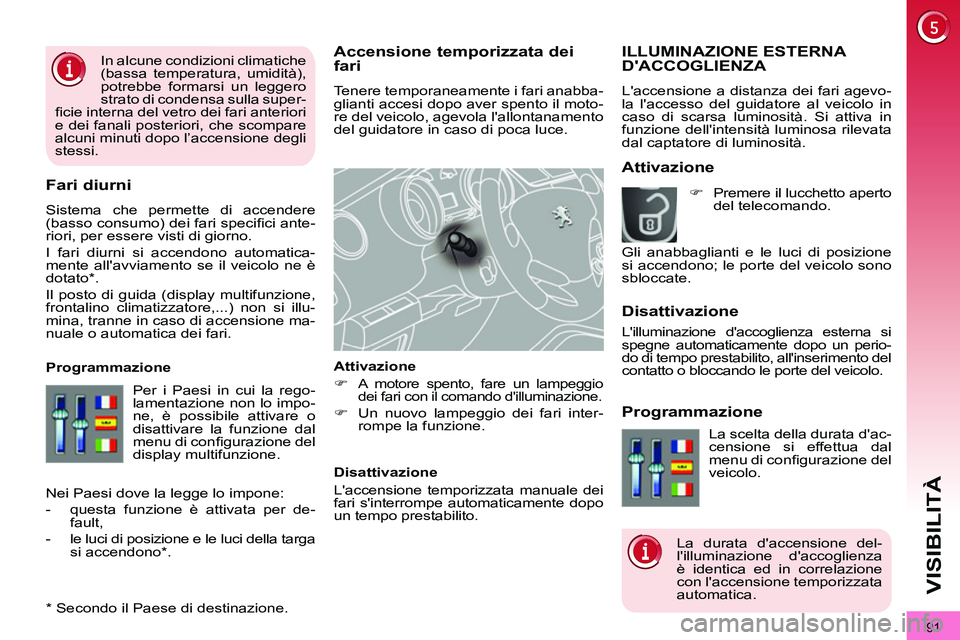

Accensione temporizzata dei
fari
Tenere temporaneamente i fari anabba-
glianti accesi dopo aver spento il moto-
re del veicolo, agevola l'allontanamento
del guidatore in caso di poca luce.
Attivazione
)
A motore spento, fare un lampeggio
dei fari con il comando d'illuminazione.
)
Un nuovo lampeggio dei fari inter-
rompe la funzione.
Disattivazione
L'accensione temporizzata manuale dei
fari s'interrompe automaticamente dopo
un tempo prestabilito.
Fari diurni
Sistema che permette di accendere
(basso consumo) dei fari specifi ci ante-
riori, per essere visti di giorno.
I fari diurni si accendono automatica-
mente all'avviamento se il veicolo ne è
dotato * .
Il posto di guida (display multifunzione,
frontalino climatizzatore,...) non si illu-
mina, tranne in caso di accensione ma-
nuale o automatica dei fari.
* Secondo il Paese di destinazione.
ILLUMINAZIONE ESTERNA
D'ACCOGLIENZA
L'accensione a distanza dei fari agevo-
la l'accesso del guidatore al veicolo in
caso di scarsa luminosità. Si attiva in
funzione dell'intensità luminosa rilevata
dal captatore di luminosità.
Attivazione
Disattivazione
Programmazione
Per i Paesi in cui la rego-
lamentazione non lo impo-
ne, è possibile attivare o
disattivare la funzione dal
menu di confi gurazione del
display multifunzione.
Programmazione
La scelta della durata d'ac-
censione si effettua dal
menu di confi gurazione del
veicolo.
La durata d'accensione del-
l'illuminazione d'accoglienza
è identica ed in correlazione
con l'accensione temporizzata
automatica.
Nei Paesi dove la legge lo impone:
- questa funzione è attivata per de-
fault,
- le luci di posizione e le luci della targa
si accendono * .
)
Premere il lucchetto aperto
del telecomando.
Gli anabbaglianti e le luci di posizione
si accendono; le porte del veicolo sono
sbloccate.
In alcune condizioni climatiche
(bassa temperatura, umidità),
potrebbe formarsi un leggero
strato di condensa sulla super-
fi cie interna del vetro dei fari anteriori
e dei fanali posteriori, che scompare
alcuni minuti dopo l’accensione degli
stessi.
L'illuminazione d'accoglienza esterna si
spegne automaticamente dopo un perio-
do di tempo prestabilito, all'inserimento del
contatto o bloccando le porte del veicolo.
Page 94 of 328
92
VISIBILITÀ
In caso di nebbia o di nevica-
ta, il sensore di luminosità può
rilevare una luce suffi ciente. I
fari non si accenderanno quindi auto-
maticamente.
Non ricoprire il sensore di luminosi-
tà, abbinato al sensore di pioggia e
situato al centro del parabrezza, die-
tro al retrovisore interno; le relative
funzioni non sarebbero più coman-
dabili.
Abbinamento con l'accensione
temporizzata automatica dei fari
L'abbinamento con l'accensione auto-
matica dei fari offre all'accensione tem-
porizzata altre possibilità:
- scelta della durata di tenuta dei fari
accesi per 15, 30 o 60 secondi nelle
funzioni parametrabili del menu di
confi gurazione del veicolo,
- attivazione automatica dell'accen-
sione temporizzata quando l'accen-
sione automatica è in funzione.

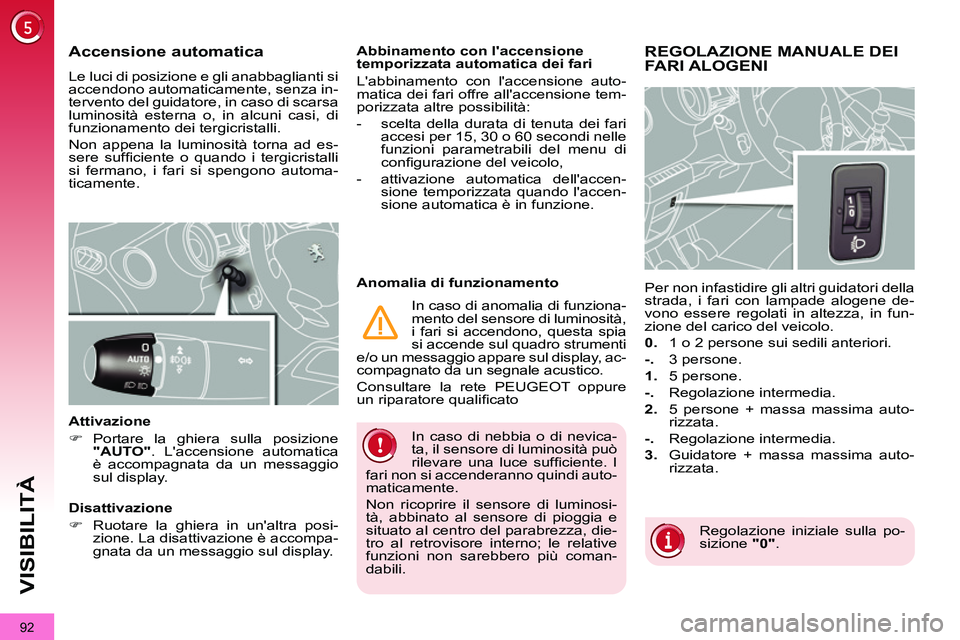

Accensione automatica
Le luci di posizione e gli anabbaglianti si
accendono automaticamente, senza in-
tervento del guidatore, in caso di scarsa
luminosità esterna o, in alcuni casi, di
funzionamento dei tergicristalli.
Non appena la luminosità torna ad es-
sere suffi ciente o quando i tergicristalli
si fermano, i fari si spengono automa-
ticamente.
Attivazione
)
Portare la ghiera sulla posizione
"AUTO"
. L'accensione automatica
è accompagnata da un messaggio
sul display.
Disattivazione
)
Ruotare la ghiera in un'altra posi-
zione. La disattivazione è accompa-
gnata da un messaggio sul display.
Anomalia di funzionamento
In caso di anomalia di funziona-
mento del sensore di luminosità,
i fari si accendono, questa spia
si accende sul quadro strumenti
e/o un messaggio appare sul display, ac-
compagnato da un segnale acustico.
Consultare la rete PEUGEOT oppure
un riparatore qualifi cato
REGOLAZIONE MANUALE DEI
FARI ALOGENI
Regolazione iniziale sulla po-
sizione "0"
.
Per non infastidire gli altri guidatori della
strada, i fari con lampade alogene de-
vono essere regolati in altezza, in fun-
zione del carico del veicolo.
0.
1 o 2 persone sui sedili anteriori.
-.
3 persone.
1.
5 persone.
-.
Regolazione intermedia.
2.
5 persone + massa massima auto-
rizzata.
-.
Regolazione intermedia.
3.
Guidatore + massa massima auto-
rizzata.
Page 95 of 328
93
VISIBILITÀ

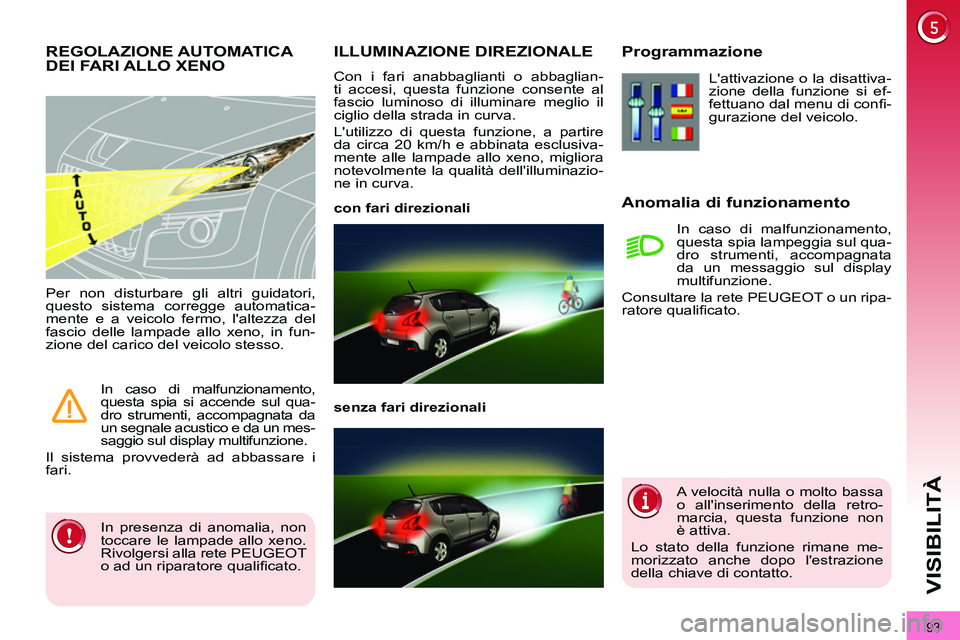

ILLUMINAZIONE DIREZIONALE
Con i fari anabbaglianti o abbaglian-
ti accesi, questa funzione consente al
fascio luminoso di illuminare meglio il
ciglio della strada in curva.
L'utilizzo di questa funzione, a partire
da circa 20 km/h e abbinata esclusiva-
mente alle lampade allo xeno, migliora
notevolmente la qualità dell'illuminazio-
ne in curva.
con fari direzionali
senza fari direzionali
Programmazione
Anomalia di funzionamento
L'attivazione o la disattiva-
zione della funzione si ef-
fettuano dal menu di confi -
gurazione del veicolo.
In caso di malfunzionamento,
questa spia lampeggia sul qua-
dro strumenti, accompagnata
da un messaggio sul display
multifunzione.
Consultare la rete PEUGEOT o un ripa-
ratore qualifi cato.
REGOLAZIONE AUTOMATICA
DEI FARI ALLO XENO
In presenza di anomalia, non
toccare le lampade allo xeno.
Rivolgersi alla rete PEUGEOT
o ad un riparatore qualifi cato.
Per non disturbare gli altri guidatori,
questo sistema corregge automatica-
mente e a veicolo fermo, l'altezza del
fascio delle lampade allo xeno, in fun-
zione del carico del veicolo stesso.
In caso di malfunzionamento,
questa spia si accende sul qua-
dro strumenti, accompagnata da
un segnale acustico e da un mes-
saggio sul display multifunzione.
Il sistema provvederà ad abbassare i
fari.
A velocità nulla o molto bassa
o all'inserimento della retro-
marcia, questa funzione non
è attiva.
Lo stato della funzione rimane me-
morizzato anche dopo l'estrazione
della chiave di contatto.
Page 96 of 328
94
VISIBILITÀ

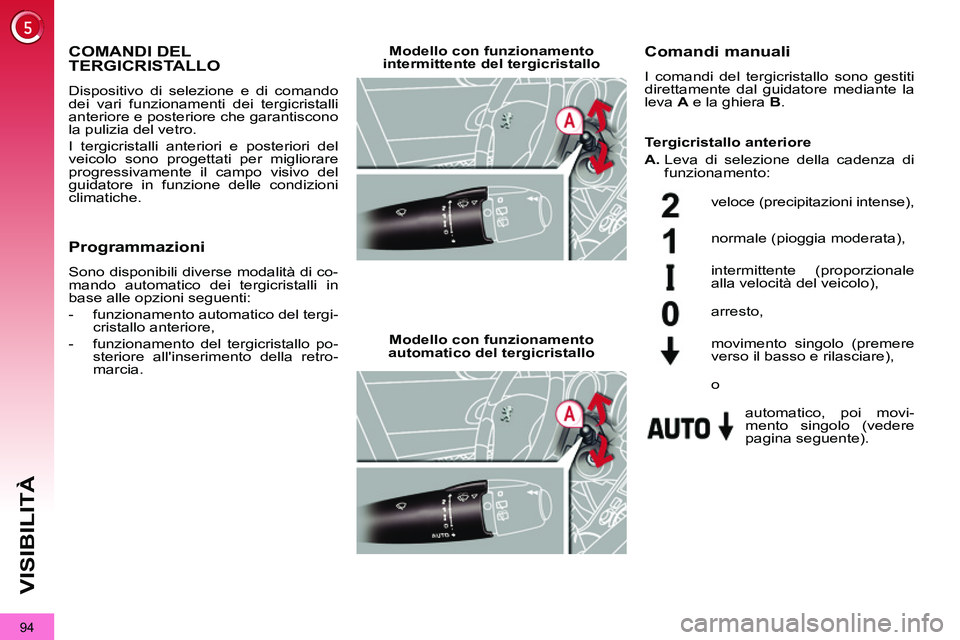

COMANDI DEL
TERGICRISTALLO
Dispositivo di selezione e di comando
dei vari funzionamenti dei tergicristalli
anteriore e posteriore che garantiscono
la pulizia del vetro.
I tergicristalli anteriori e posteriori del
veicolo sono progettati per migliorare
progressivamente il campo visivo del
guidatore in funzione delle condizioni
climatiche.
Comandi manuali
I comandi del tergicristallo sono gestiti
direttamente dal guidatore mediante la
leva A
e la ghiera B
.
Modello con funzionamento
intermittente del tergicristallo
Modello con funzionamento
automatico del tergicristallo
veloce (precipitazioni intense),
normale (pioggia moderata),
intermittente (proporzionale
alla velocità del veicolo),
automatico, poi movi-
mento singolo (vedere
pagina seguente). arresto,
movimento singolo (premere
verso il basso e rilasciare),
Tergicristallo anteriore
A.
Leva di selezione della cadenza di
funzionamento:
o
Programmazioni
Sono disponibili diverse modalità di co-
mando automatico dei tergicristalli in
base alle opzioni seguenti:
- funzionamento automatico del tergi-
cristallo anteriore,
- funzionamento del tergicristallo po-
steriore all'inserimento della retro-
marcia.
Page 97 of 328

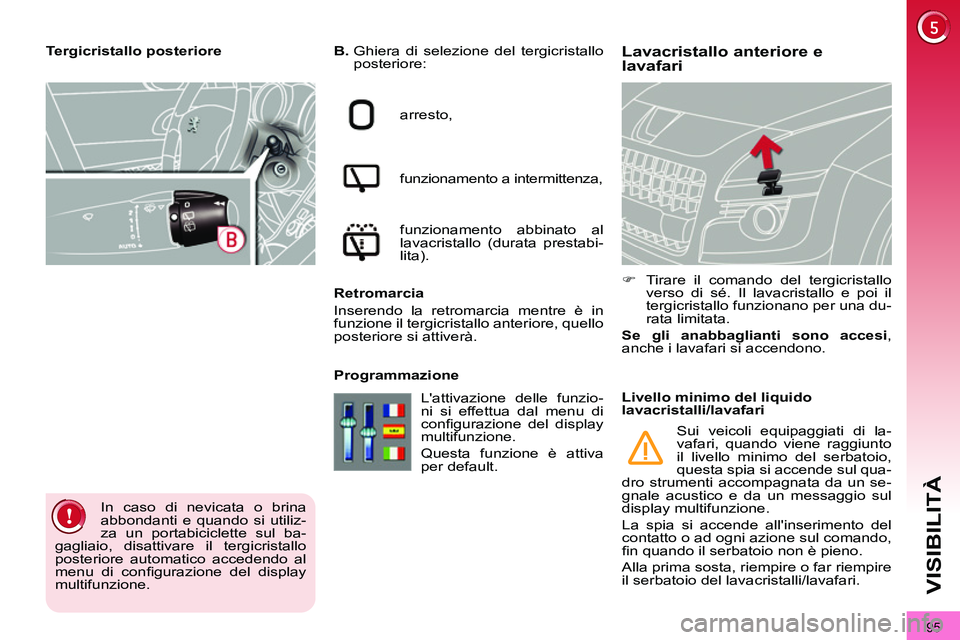

95
VISIBILITÀ
Lavacristallo anteriore e
lavafari
B.
Ghiera di selezione del tergicristallo
posteriore:
arresto,
funzionamento a intermittenza,
funzionamento abbinato al
lavacristallo (durata prestabi-
lita).
Retromarcia
Inserendo la retromarcia mentre è in
funzione il tergicristallo anteriore, quello
posteriore si attiverà.
Programmazione
)
Tirare il comando del tergicristallo
verso di sé. Il lavacristallo e poi il
tergicristallo funzionano per una du-
rata limitata.
Se gli anabbaglianti sono accesi
,
anche i lavafari si accendono.
Tergicristallo posteriore
In caso di nevicata o brina
abbondanti e quando si utiliz-
za un portabiciclette sul ba-
gagliaio, disattivare il tergicristallo
posteriore automatico accedendo al
menu di confi gurazione del display
multifunzione. L'attivazione delle funzio-
ni si effettua dal menu di
confi gurazione del display
multifunzione.
Questa funzione è attiva
per default.
Livello minimo del liquido
lavacristalli/lavafari
Sui veicoli equipaggiati di la-
vafari, quando viene raggiunto
il livello minimo del serbatoio,
questa spia si accende sul qua-
dro strumenti accompagnata da un se-
gnale acustico e da un messaggio sul
display multifunzione.
La spia si accende all'inserimento del
contatto o ad ogni azione sul comando,
fi n quando il serbatoio non è pieno.
Alla prima sosta, riempire o far riempire
il serbatoio del lavacristalli/lavafari.
Page 98 of 328

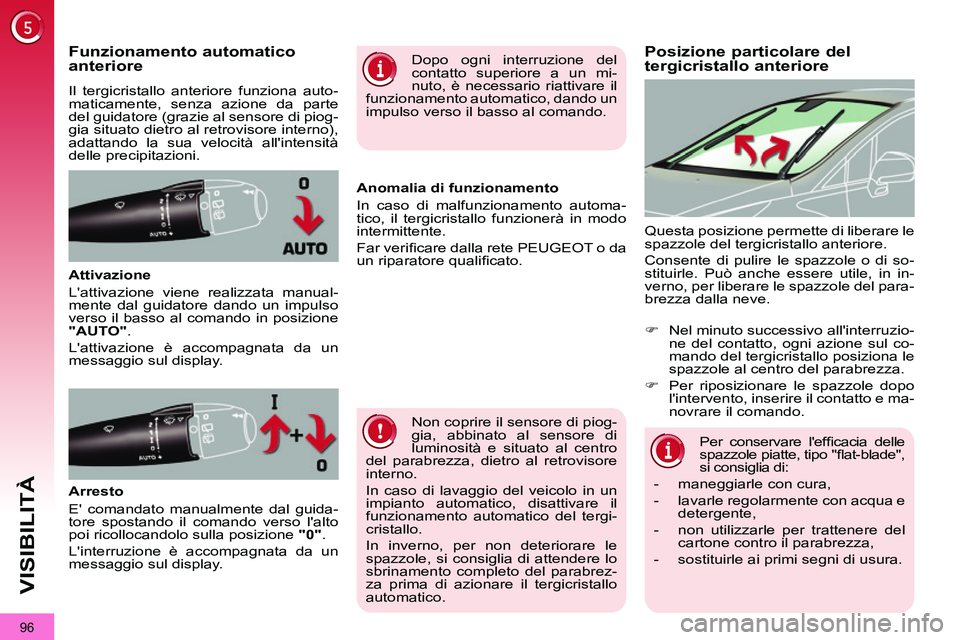

96
VISIBILITÀ
Posizione particolare del
tergicristallo anteriore
Funzionamento automatico
anteriore
Il tergicristallo anteriore funziona auto-
maticamente, senza azione da parte
del guidatore (grazie al sensore di piog-
gia situato dietro al retrovisore interno),
adattando la sua velocità all'intensità
delle precipitazioni.
Attivazione
L'attivazione viene realizzata manual-
mente dal guidatore dando un impulso
verso il basso al comando in posizione
"AUTO"
.
L'attivazione è accompagnata da un
messaggio sul display. Questa posizione permette di liberare le
spazzole del tergicristallo anteriore.
Consente di pulire le spazzole o di so-
stituirle. Può anche essere utile, in in-
verno, per liberare le spazzole del para-
brezza dalla neve.
Non coprire il sensore di piog-
gia, abbinato al sensore di
luminosità e situato al centro
del parabrezza, dietro al retrovisore
interno.
In caso di lavaggio del veicolo in un
impianto automatico, disattivare il
funzionamento automatico del tergi-
cristallo.
In inverno, per non deteriorare le
spazzole, si consiglia di attendere lo
sbrinamento completo del parabrez-
za prima di azionare il tergicristallo
automatico.
Dopo ogni interruzione del
contatto superiore a un mi-
nuto, è necessario riattivare il
funzionamento automatico, dando un
impulso verso il basso al comando.
Arresto
E' comandato manualmente dal guida-
tore spostando il comando verso l'alto
poi ricollocandolo sulla posizione "0"
.
L'interruzione è accompagnata da un
messaggio sul display.
Anomalia di funzionamento
In caso di malfunzionamento automa-
tico, il tergicristallo funzionerà in modo
intermittente.
Far verifi care dalla rete PEUGEOT o da
un riparatore qualifi cato.
Per conservare l'effi cacia delle
spazzole piatte, tipo "fl at-blade",
si consiglia di:
- maneggiarle con cura,
- lavarle regolarmente con acqua e
detergente,
- non utilizzarle per trattenere del
cartone contro il parabrezza,
- sostituirle ai primi segni di usura.
)
Nel minuto successivo all'interruzio-
ne del contatto, ogni azione sul co-
mando del tergicristallo posiziona le
spazzole al centro del parabrezza.
)
Per riposizionare le spazzole dopo
l'intervento, inserire il contatto e ma-
novrare il comando.
Page 99 of 328

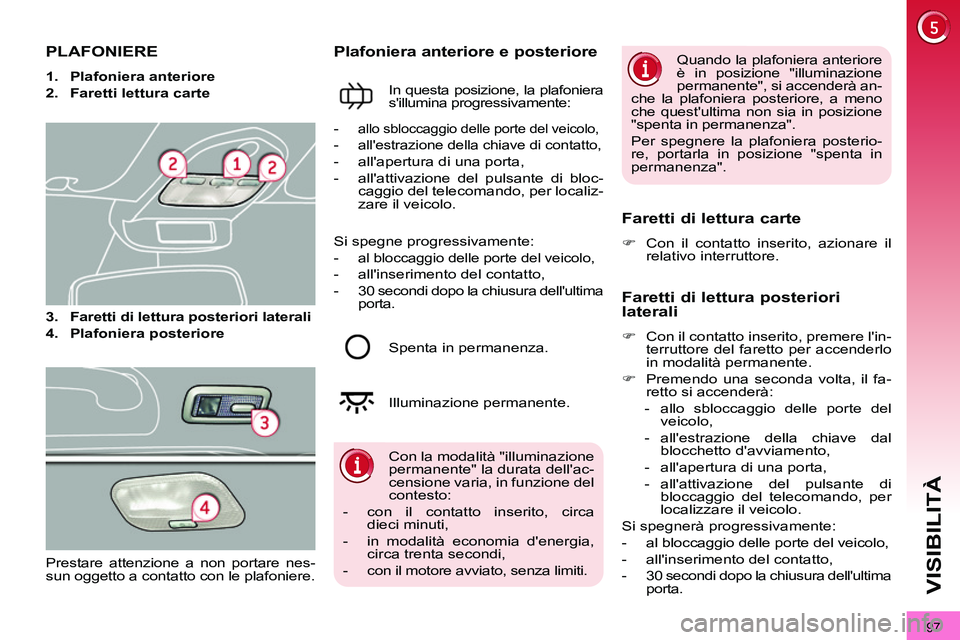

97
VISIBILITÀ
PLAFONIERE
1.
Plafoniera anteriore
2.
Faretti lettura carte
3.
Faretti di lettura posteriori laterali
4.
Plafoniera posteriore
Plafoniera anteriore e posteriore
In questa posizione, la plafoniera
s'illumina progressivamente:
Faretti di lettura carte
)
Con il contatto inserito, azionare il
relativo interruttore.
Con la modalità "illuminazione
permanente" la durata dell'ac-
censione varia, in funzione del
contesto:
- con il contatto inserito, circa
dieci minuti,
- in modalità economia d'energia,
circa trenta secondi,
- con il motore avviato, senza limiti.
-
allo sbloccaggio delle porte del veicolo,
-
all'estrazione della chiave di contatto,
- all'apertura di una porta,
- all'attivazione del pulsante di bloc-
caggio del telecomando, per localiz-
zare il veicolo.
Spenta in permanenza.
Illuminazione permanente. Quando la plafoniera anteriore
è in posizione "illuminazione
permanente", si accenderà an-
che la plafoniera posteriore, a meno
che quest'ultima non sia in posizione
"spenta in permanenza".
Per spegnere la plafoniera posterio-
re, portarla in posizione "spenta in
permanenza".
Faretti di lettura posteriori
laterali
)
Con il contatto inserito, premere l'in-
terruttore del faretto per accenderlo
in modalità permanente.
)
Premendo una seconda volta, il fa-
retto si accenderà:
- allo sbloccaggio delle porte del
veicolo,
- all'estrazione della chiave dal
blocchetto d'avviamento,
- all'apertura di una porta,
- all'attivazione del pulsante di
bloccaggio del telecomando, per
localizzare il veicolo.
Si spegnerà progressivamente:
- al bloccaggio delle porte del veicolo,
- all'inserimento del contatto,
- 30 secondi dopo la chiusura dell'ultima
porta.
Si spegne progressivamente:
-
al bloccaggio delle porte del veicolo,
- all'inserimento del contatto,
- 30 secondi dopo la chiusura dell'ultima
porta.
Prestare attenzione a non portare nes-
sun oggetto a contatto con le plafoniere.
Page 100 of 328

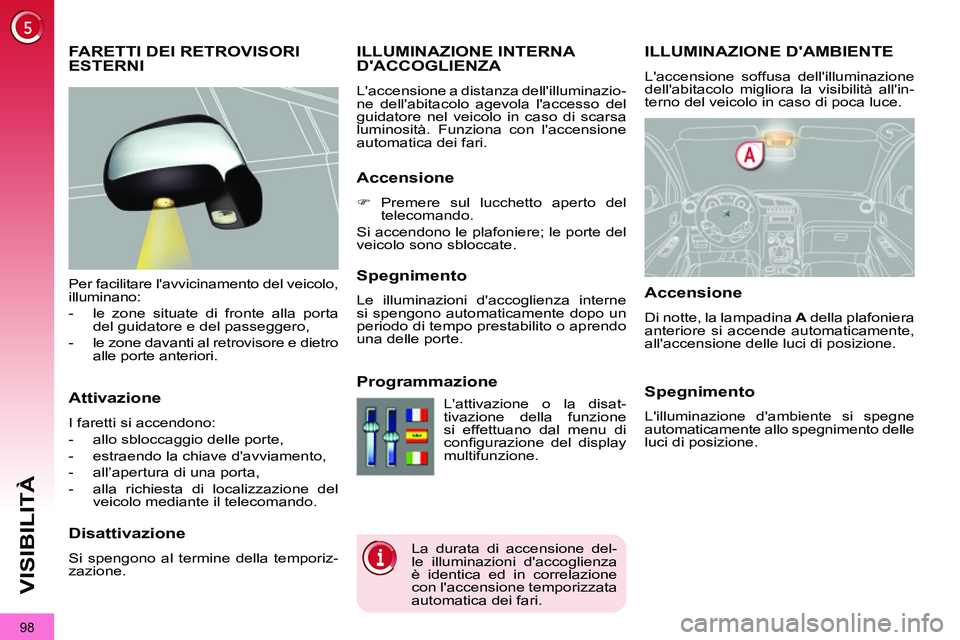

98
VISIBILITÀ
ILLUMINAZIONE D'AMBIENTE
L'accensione soffusa dell'illuminazione
dell'abitacolo migliora la visibilità all'in-
terno del veicolo in caso di poca luce.
ILLUMINAZIONE INTERNA
D'ACCOGLIENZA
L'accensione a distanza dell'illuminazio-
ne dell'abitacolo agevola l'accesso del
guidatore nel veicolo in caso di scarsa
luminosità. Funziona con l'accensione
automatica dei fari.
Accensione
)
Premere sul lucchetto aperto del
telecomando.
Si accendono le plafoniere; le porte del
veicolo sono sbloccate.
Spegnimento
Le illuminazioni d'accoglienza interne
si spengono automaticamente dopo un
periodo di tempo prestabilito o aprendo
una delle porte.
Programmazione
Accensione
Di notte, la lampadina A
della plafoniera
anteriore si accende automaticamente,
all'accensione delle luci di posizione.
Spegnimento
L'illuminazione d'ambiente si spegne
automaticamente allo spegnimento delle
luci di posizione.
La durata di accensione del-
le illuminazioni d'accoglienza
è identica ed in correlazione
con l'accensione temporizzata
automatica dei fari. L'attivazione o la disat-
tivazione della funzione
si effettuano dal menu di
confi gurazione del display
multifunzione.
FARETTI DEI RETROVISORI
ESTERNI
Per facilitare l'avvicinamento del veicolo,
illuminano:
- le zone situate di fronte alla porta
del guidatore e del passeggero,
- le zone davanti al retrovisore e dietro
alle porte anteriori.
Attivazione
I faretti si accendono:
- allo sbloccaggio delle porte,
- estraendo la chiave d'avviamento,
- all’apertura di una porta,
- alla richiesta di localizzazione del
veicolo mediante il telecomando.
Disattivazione
Si spengono al termine della temporiz-
zazione.
