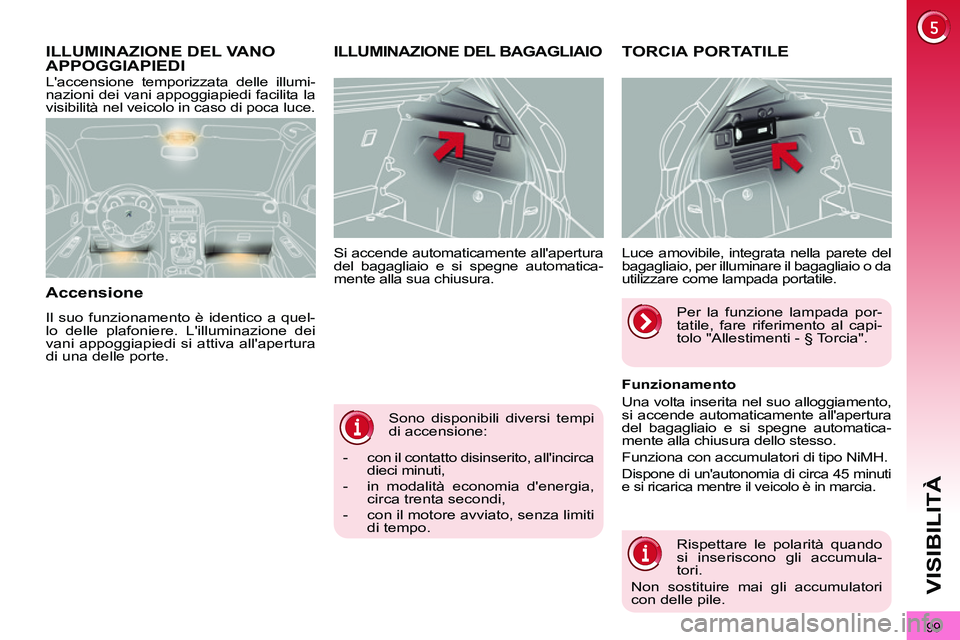

Page 101 of 328
99
VISIBILITÀ
Sono disponibili diversi tempi
di accensione: Si accende automaticamente all'apertura
del bagagliaio e si spegne automatica-
mente alla sua chiusura.
ILLUMINAZIONE DEL BAGAGLIAIO
TORCIA PORTATILE
Luce amovibile, integrata nella parete del
bagagliaio, per illuminare il bagagliaio o da
utilizzare come lampada portatile.
Funzionamento
Una volta inserita nel suo alloggiamento,
si accende automaticamente all'apertura
del bagagliaio e si spegne automatica-
mente alla chiusura dello stesso.
Funziona con accumulatori di tipo NiMH.
Dispone di un'autonomia di circa 45 minuti
e si ricarica mentre il veicolo è in marcia.
Rispettare le polarità quando
si inseriscono gli accumula-
tori.
Non sostituire mai gli accumulatori
con delle pile.
Per la funzione lampada por-
tatile, fare riferimento al capi-
tolo "Allestimenti - § Torcia".
ILLUMINAZIONE DEL VANO
APPOGGIAPIEDI
L'accensione temporizzata delle illumi-
nazioni dei vani appoggiapiedi facilita la
visibilità nel veicolo in caso di poca luce.
Accensione
Il suo funzionamento è identico a quel-
lo delle plafoniere. L'illuminazione dei
vani appoggiapiedi si attiva all'apertura
di una delle porte.
- con il contatto disinserito, all'incirca
dieci minuti,
- in modalità economia d'energia,
circa trenta secondi,
- con il motore avviato, senza limiti
di tempo.

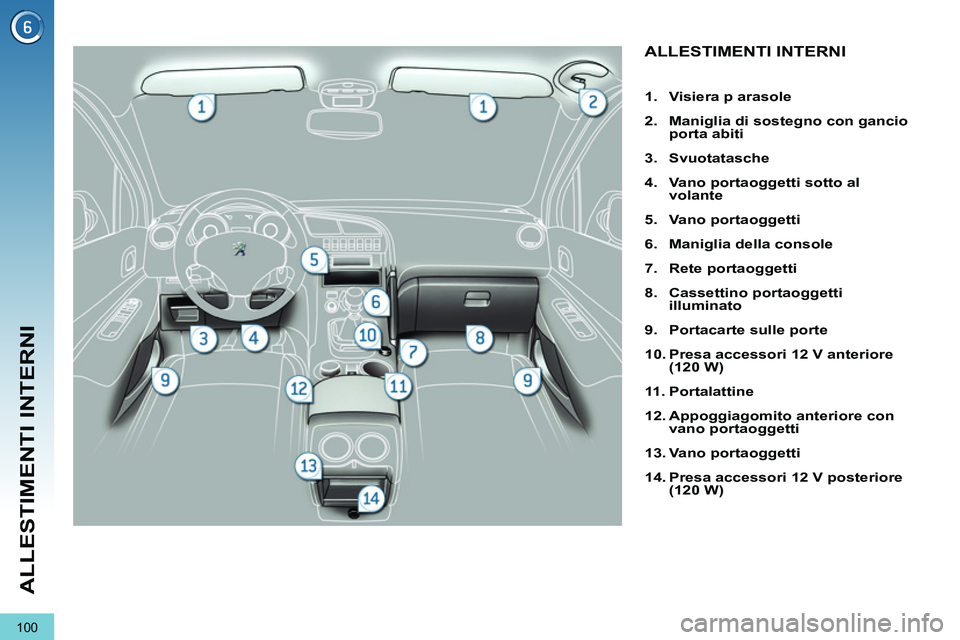

Page 102 of 328
100
ALLESTIMENTI INTERNI
ALLESTIMENTI INTERNI
1.
Visiera p
arasole
2.
Maniglia di sostegno con gancio
porta abiti
3.
Svuotatasche
4.
Vano portaoggetti
sotto al
volante
5.
Vano portaoggetti
6.
Maniglia della console
7.
Rete portaoggetti
8.
Cassettino portaoggetti
illuminato
9.
Portacarte sulle porte
10.
Presa accessori 12 V
anteriore
(120 W)
11 .
Portalattine
12.
Appoggiagomito anteriore
con
vano portaoggetti
13.
Vano portaoggetti
14.
Presa accessori 12 V posteriore
(120 W)
Page 103 of 328
101
ALLESTIMENTI INTERNI

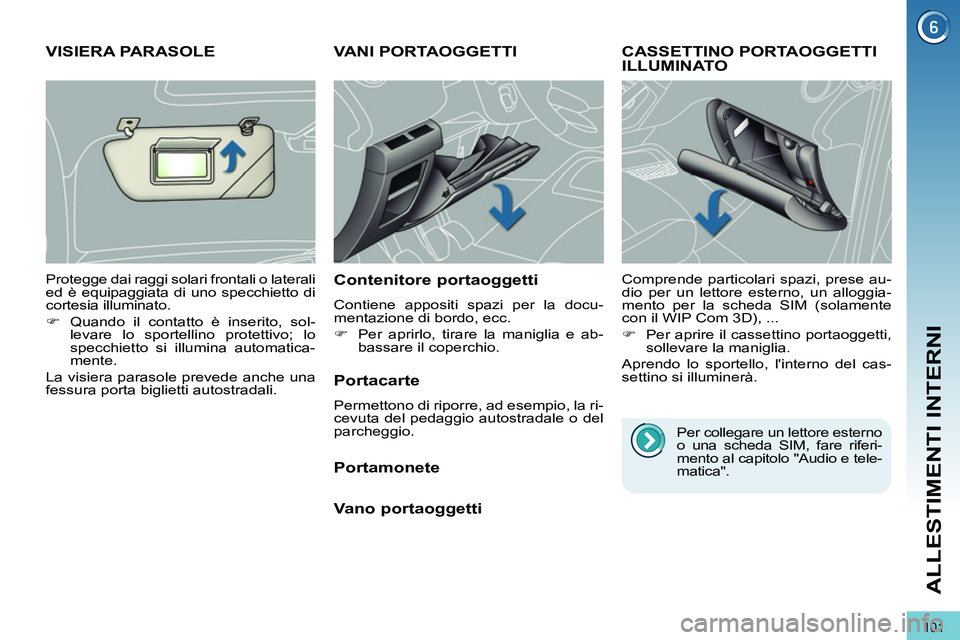

VANI PORTAOGGETTI
Contenitore portaoggetti
Contiene appositi spazi per la docu-
mentazione di bordo, ecc.
)
Per aprirlo, tirare la maniglia e ab-
bassare il coperchio.
CASSETTINO PORTAOGGETTI
ILLUMINATO
Comprende particolari spazi, prese au-
dio per un lettore esterno, un alloggia-
mento per la scheda SIM (solamente
con il WIP Com 3D), ...
)
Per aprire il cassettino portaoggetti,
sollevare la maniglia.
Aprendo lo sportello, l'interno del cas-
settino si illuminerà.
VISIERA PARASOLE
Protegge dai raggi solari frontali o laterali
ed è equipaggiata di uno specchietto di
cortesia illuminato.
)
Quando il contatto è inserito, sol-
levare lo sportellino protettivo; lo
specchietto si illumina automatica-
mente.
La visiera parasole prevede anche una
fessura porta biglietti autostradali.
Portacarte
Permettono di riporre, ad esempio, la ri-
cevuta del pedaggio autostradale o del
parcheggio.
Portamonete
Vano portaoggetti
Per collegare un lettore esterno
o una scheda SIM, fare riferi-
mento al capitolo "Audio e tele-
matica".

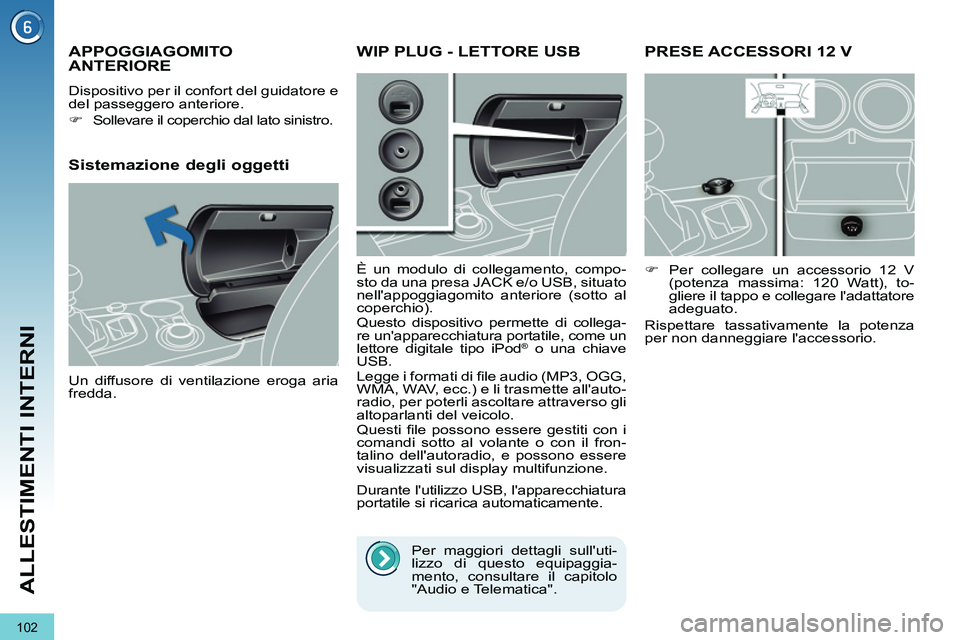

Page 104 of 328
102
ALLESTIMENTI INTERNI
PRESE ACCESSORI 12 V
)
Per collegare un accessorio 12 V
(potenza massima: 120 Watt), to-
gliere il tappo e collegare l'adattatore
adeguato.
Rispettare tassativamente la potenza
per non danneggiare l'accessorio.
APPOGGIAGOMITO
ANTERIORE
Dispositivo per il confort del guidatore e
del passeggero anteriore.
)
Sollevare il coperchio dal lato sinistro.
Sistemazione degli oggetti
Un diffusore di ventilazione eroga aria
fredda.
WIP PLUG - LETTORE USB
È un modulo di collegamento, compo-
sto da una presa JACK e/o USB, situato
nell'appoggiagomito anteriore (sotto al
coperchio).
Questo dispositivo permette di collega-
re un'apparecchiatura portatile, come un
lettore digitale tipo iPod
® o una chiave
USB.
Legge i formati di fi le audio (MP3, OGG,
WMA, WAV, ecc.) e li trasmette all'auto-
radio, per poterli ascoltare attraverso gli
altoparlanti del veicolo.
Questi fi le possono essere gestiti con i
comandi sotto al volante o con il fron-
talino dell'autoradio, e possono essere
visualizzati sul display multifunzione.
Durante l'utilizzo USB, l'apparecchiatura
portatile si ricarica automaticamente.
Per maggiori dettagli sull'uti-
lizzo di questo equipaggia-
mento, consultare il capitolo
"Audio e Telematica".

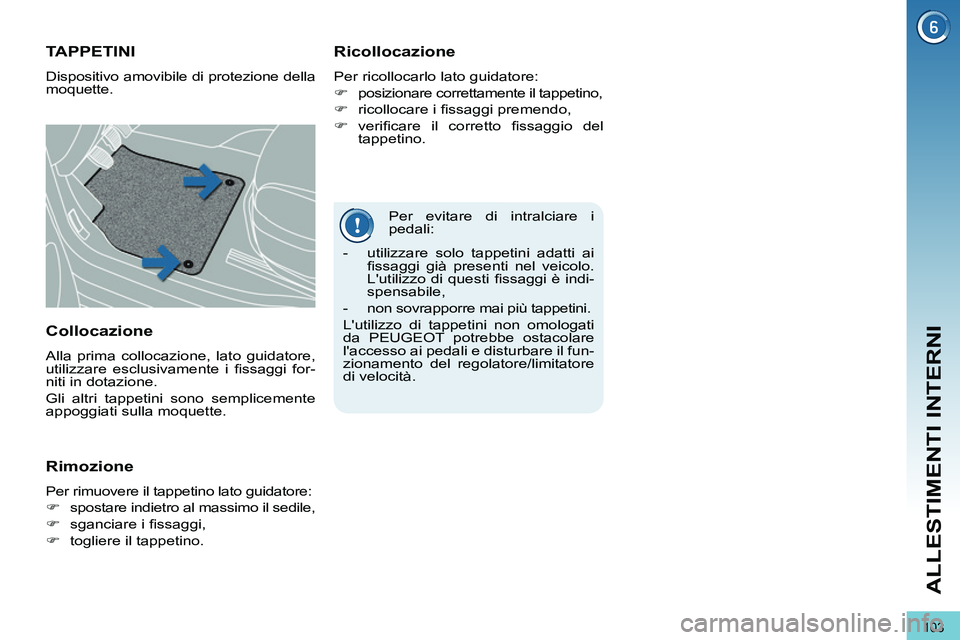

Page 105 of 328
103
ALLESTIMENTI INTERNI
Per evitare di intralciare i
pedali:
TAPPETINI
Dispositivo amovibile di protezione della
moquette.
Ricollocazione
Per ricollocarlo lato guidatore:
)
posizionare correttamente il tappetino,
)
ricollocare i fi ssaggi premendo,
)
verifi care il corretto fi ssaggio del
tappetino.
Collocazione
Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fi ssaggi for-
niti in dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.
Rimozione
Per rimuovere il tappetino lato guidatore:
)
spostare indietro al massimo il sedile,
)
sganciare i fi ssaggi,
)
togliere il tappetino.
- utilizzare solo tappetini adatti ai
fi ssaggi già presenti nel veicolo.
L'utilizzo di questi fi ssaggi è indi-
spensabile,
- non sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati
da PEUGEOT potrebbe ostacolare
l'accesso ai pedali e disturbare il fun-
zionamento del regolatore/limitatore
di velocità.
Page 106 of 328
104
ALLESTIMENTI INTERNI

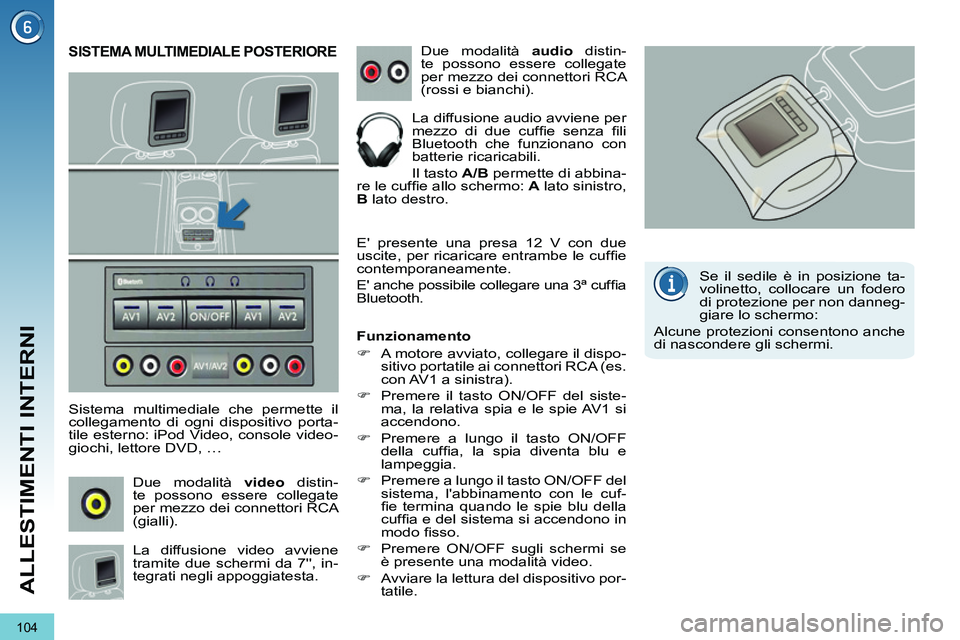

SISTEMA MULTIMEDIALE POSTERIORE
Sistema multimediale che permette il
collegamento di ogni dispositivo porta-
tile esterno: iPod Video, console video-
giochi, lettore DVD, …
Due modalità video
distin-
te possono essere collegate
per mezzo dei connettori RCA
(gialli).
La diffusione video avviene
tramite due schermi da 7'', in-
tegrati negli appoggiatesta. Due modalità audio
distin-
te possono essere collegate
per mezzo dei connettori RCA
(rossi e bianchi).
La diffusione audio avviene per
mezzo di due cuffi e senza fi li
Bluetooth che funzionano con
batterie ricaricabili.
Il tasto A/B
permette di abbina-
re le cuffi e allo schermo: A
lato sinistro,
B
lato destro.
E' presente una presa 12 V con due
uscite, per ricaricare entrambe le cuffi e
contemporaneamente.
E' anche possibile collegare una 3ª cuffi a
Bluetooth.
Funzionamento
)
A motore avviato, collegare il dispo-
sitivo portatile ai connettori RCA (es.
con AV1 a sinistra).
)
Premere il tasto ON/OFF del siste-
ma, la relativa spia e le spie AV1 si
accendono.
)
Premere a lungo il tasto ON/OFF
della cuffi a, la spia diventa blu e
lampeggia.
)
Premere a lungo il tasto ON/OFF del
sistema, l'abbinamento con le cuf-
fi e termina quando le spie blu della
cuffi a e del sistema si accendono in
modo fi sso.
)
Premere ON/OFF sugli schermi se
è presente una modalità video.
)
Avviare la lettura del dispositivo por-
tatile.
Se il sedile è in posizione ta-
volinetto, collocare un fodero
di protezione per non danneg-
giare lo schermo:
Alcune protezioni consentono anche
di nascondere gli schermi.

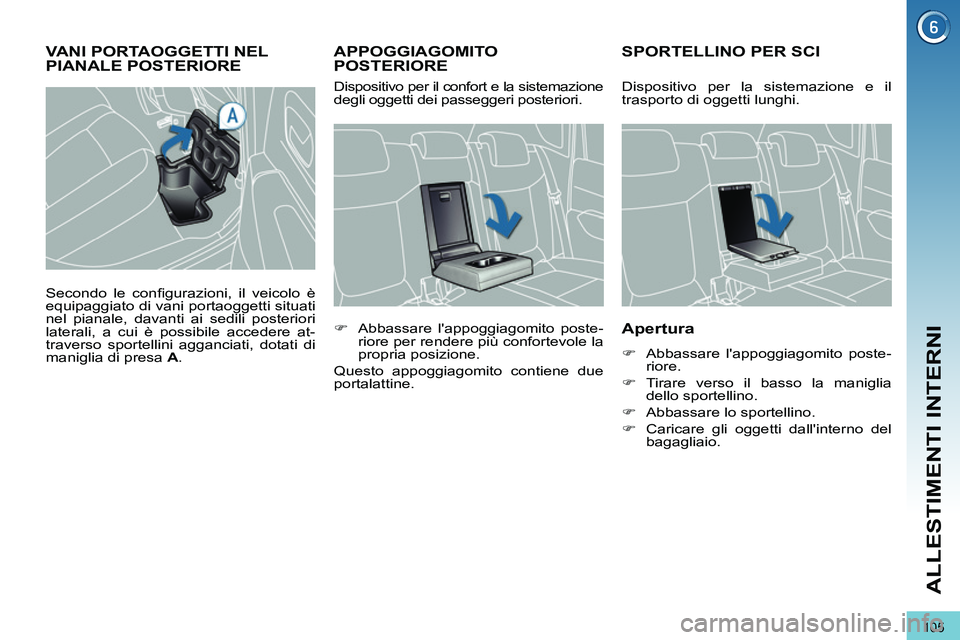

Page 107 of 328
105
ALLESTIMENTI INTERNI
APPOGGIAGOMITO
POSTERIORE
SPORTELLINO PER SCI
Apertura
)
Abbassare l'appoggiagomito poste-
riore.
)
Tirare verso il basso la maniglia
dello sportellino.
)
Abbassare lo sportellino.
)
Caricare gli oggetti dall'interno del
bagagliaio.
)
Abbassare l'appoggiagomito poste-
riore per rendere più confortevole la
propria posizione.
Questo appoggiagomito contiene due
portalattine. Dispositivo per il confort e la sistemazione
degli oggetti dei passeggeri posteriori. Dispositivo per la sistemazione e il
trasporto di oggetti lunghi.
VANI PORTAOGGETTI NEL
PIANALE POSTERIORE
Secondo le confi gurazioni, il veicolo è
equipaggiato di vani portaoggetti situati
nel pianale, davanti ai sedili posteriori
laterali, a cui è possibile accedere at-
traverso sportellini agganciati, dotati di
maniglia di presa A
.

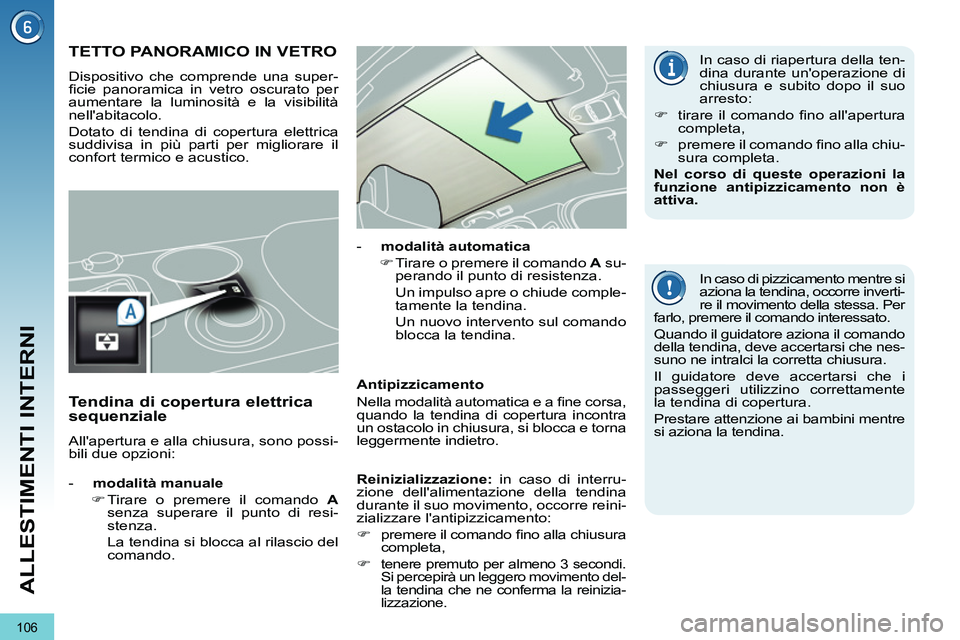

Page 108 of 328
106
ALLESTIMENTI INTERNI
TETTO PANORAMICO IN VETRO
Dispositivo che comprende una super-
fi cie panoramica in vetro oscurato per
aumentare la luminosità e la visibilità
nell'abitacolo.
Dotato di tendina di copertura elettrica
suddivisa in più parti per migliorare il
confort termico e acustico.
In caso di pizzicamento mentre si
aziona la tendina, occorre inverti-
re il movimento della stessa. Per
farlo, premere il comando interessato.
Quando il guidatore aziona il comando
della tendina, deve accertarsi che nes-
suno ne intralci la corretta chiusura.
Il guidatore deve accertarsi che i
passeggeri utilizzino correttamente
la tendina di copertura.
Prestare attenzione ai bambini mentre
si aziona la tendina.
- modalità manuale
)
Tirare o premere il comando A
senza superare il punto di resi-
stenza.
La tendina si blocca al rilascio del
comando.
- modalità automatica
)
Tirare o premere il comando A
su-
perando il punto di resistenza.
Un impulso apre o chiude comple-
tamente la tendina.
Un nuovo intervento sul comando
blocca la tendina.
Antipizzicamento
Nella modalità automatica e a fi ne corsa,
quando la tendina di copertura incontra
un ostacolo in chiusura, si blocca e torna
leggermente indietro.
Tendina di copertura elettrica
sequenziale
All'apertura e alla chiusura, sono possi-
bili due opzioni:
In caso di riapertura della ten-
dina durante un'operazione di
chiusura e subito dopo il suo
arresto:
)
tirare il comando fi no all'apertura
completa,
)
premere il comando fi no alla chiu-
sura completa.
Nel corso di queste operazioni la
funzione antipizzicamento non è
attiva.
Reinizializzazione:
in caso di interru-
zione dell'alimentazione della tendina
durante il suo movimento, occorre reini-
zializzare l'antipizzicamento:
)
premere il comando fi no alla chiusura
completa,
)
tenere premuto per almeno 3 secondi.
Si percepirà un leggero movimento del-
la tendina che ne conferma la reinizia-
lizzazione.

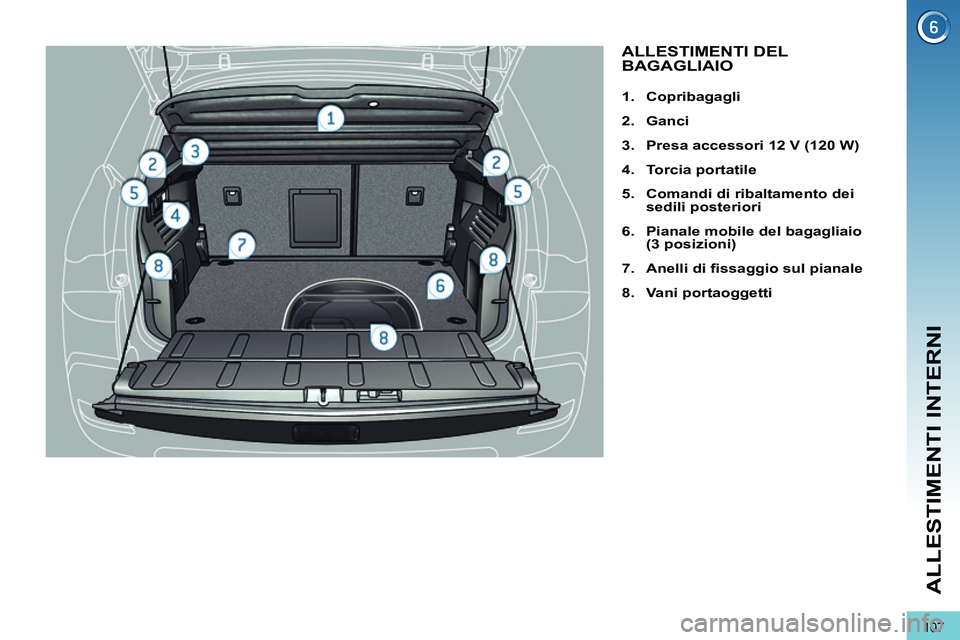

Page 109 of 328
107
ALLESTIMENTI INTERNI
ALLESTIMENTI DEL
BAGAGLIAIO
1.
Copribagagli
2.
Ganci
3.
Presa accessori 12 V
(120 W)
4.
Torcia portatile
5.
Comandi di ribaltamento dei
sedili posteriori
6.
Pianale mobile del bagagliaio
(3 posizioni)
7.
Anelli di fi ssaggio
sul pianale
8.
Vani portaoggetti

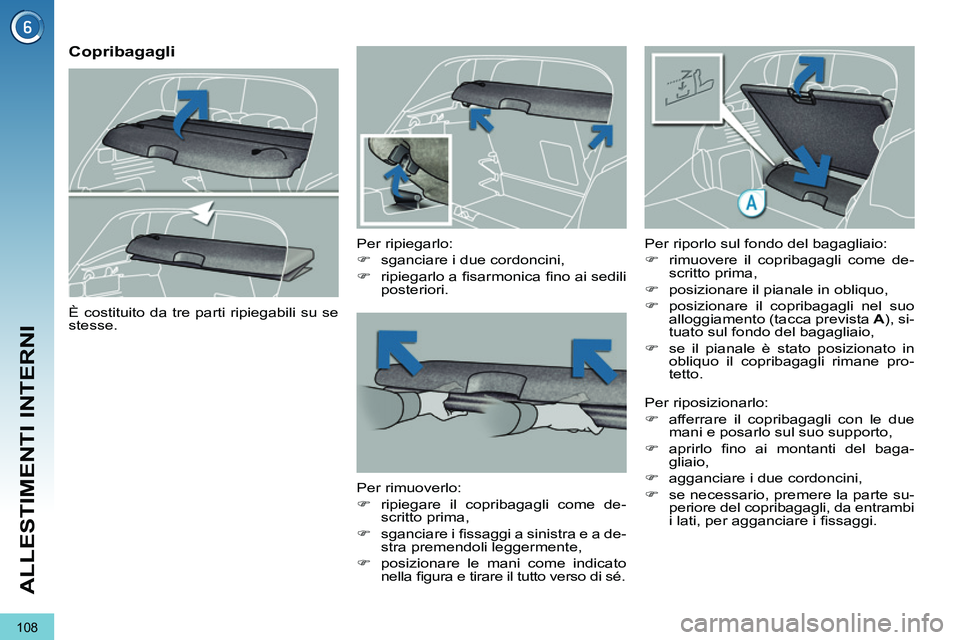

Page 110 of 328
108
ALLESTIMENTI INTERNI
Copribagagli
Per ripiegarlo:
)
sganciare i due cordoncini,
)
ripiegarlo a fi sarmonica fi no ai sedili
posteriori.
Per rimuoverlo:
)
ripiegare il copribagagli come de-
scritto prima,
)
sganciare i fi ssaggi a sinistra e a de-
stra premendoli leggermente,
)
posizionare le mani come indicato
nella fi gura e tirare il tutto verso di sé.
Per riporlo sul fondo del bagagliaio:
)
rimuovere il copribagagli come de-
scritto prima,
)
posizionare il pianale in obliquo,
)
posizionare il copribagagli nel suo
alloggiamento (tacca prevista A ), si-
tuato sul fondo del bagagliaio,
)
se il pianale è stato posizionato in
obliquo il copribagagli rimane pro-
tetto.
È costituito da tre parti ripiegabili su se
stesse.
Per riposizionarlo:
)
afferrare il copribagagli con le due
mani e posarlo sul suo supporto,
)
aprirlo fi no ai montanti del baga-
gliaio,
)
agganciare i due cordoncini,
)
se necessario, premere la parte su-
periore del copribagagli, da entrambi
i lati, per agganciare i fi ssaggi.
