Page 111 of 388
5
Sicht
109
Ambientebeleuchtung
Einstiegsbeleuchtung
innen
Einschalten
)
Drücken Sie auf das of fene Vorhängeschloss der
Fernbedienung.
Die Deckenleuchten schalten sich ein; gleichzeitig
wird das Fahrzeug entriegelt.
Ausschalten
Die Einstiegsbeleuchtung innen schaltet sich nach
einer bestimmten Zeit oder beim Öffnen einer der
Türen automatisch aus.
Programmieren
Einschalten
Bei Dunkelheit schaltet sich das gedämpfte Licht
der Deckenleuchte A
automatisch ein, sobald das
Standlicht eingeschaltet wird.
Ausschalten
Die Ambientebeleuchtung schaltet sich beim
Ausschalten des Standlichts automatisch aus. Das Aktivieren bzw. Deaktivieren
der Funktion wird über das
Konfigurationsmenü des Fahrzeugs
vorgenommen.
Außenspiegelleuchten
Um den Zugang zum Fahrzeug zu
erleichtern, beleuchten sie:
- die Bereiche, die sich gegenüber der Fahrer- und
Beifahrertür befinden,
- die Bereiche, die sich unter den Außenspiegeln
und hinter den vorderen Türen befinden.
Einschalten
Die Leuchten schalten sich ein:
- bei Entriegelung,
- beim Abziehen des Schlüssels,
- beim Öffnen einer Tür,
- bei Anfrage der Fahrzeuglokalisierung durch die
Fernbedienung.
Ausschalten
Die seitlichen Außenbeleuchtungen schalten sich mit
einer Ausschaltverzögerung ab.
Die Ambientebeleuchtung sorgt bei geringer Helligkeit
für bessere Sicht im Fahrzeug.
Bei geringer Helligkeit wird die Innenbeleuchtung per
Fernbedienung eingeschaltet, um Ihnen den Zugang
zum Fahrzeug zu erleichtern. Sie funktionier t in
Verbindung mit der Beleuchtungsautomatik.
Die Einstiegsbeleuchtung ist mit der
automatischen Nachleuchtfunktion gekoppelt
und ihre Dauer mit der Nachleuchtdauer
identisch.
Page 112 of 388
Sicht
110
Sie schaltet sich automatisch beim Öffnen des
Kofferraums ein und erlischt, wenn er wieder
geschlossen wird.
Kofferraumbeleuchtung
Handleuchte
Herausnehmbare Leuchte in der
Kofferraumverkleidung, die als
Kofferraumbeleuchtung und als Taschenlampe dient.
Funk tionsweise
Wenn die Handleuchte in ihrer Aufnahme korrekt
eingerastet ist, leuchtet sie beim Öffnen des
Kofferraums automatisch auf und erlischt automatisch
beim Schließen.
Sie wird mit NiMH-Akkus betrieben.
Sie kann im Akkubetrieb etwa
45 Minuten leuchten und wird während der Fahr t
wieder aufgeladen.
Beleuchtung des
Fußraums
Sie funktionier t wie die Deckenbeleuchtung und wird
beim Öffnen einer Tür eingeschaltet. Die gedämpfte Beleuchtung des Fußraums bietet bei
schwachen Lichtverhältnissen im Fahrzeug eine bessere
Sicht.
Die Einschaltzeit ist unterschiedlich lang:
- bei ausgeschalteter Zündung ca.
10 Minuten,
- im Energiesparmodus ca. 30 Sekunden,
- bei laufendem Motor unbegrenzt.
Achten Sie beim Einsetzen der
Akkumulatoren auf die Polung.
Ersetzen Sie die Akkus keinesfalls durch
Batterien.
Für die Ver wendung als Taschenlampe siehe
Abschnitt "Ausstattung".
Einschalten
Page 113 of 388
6
Ausstattung
111

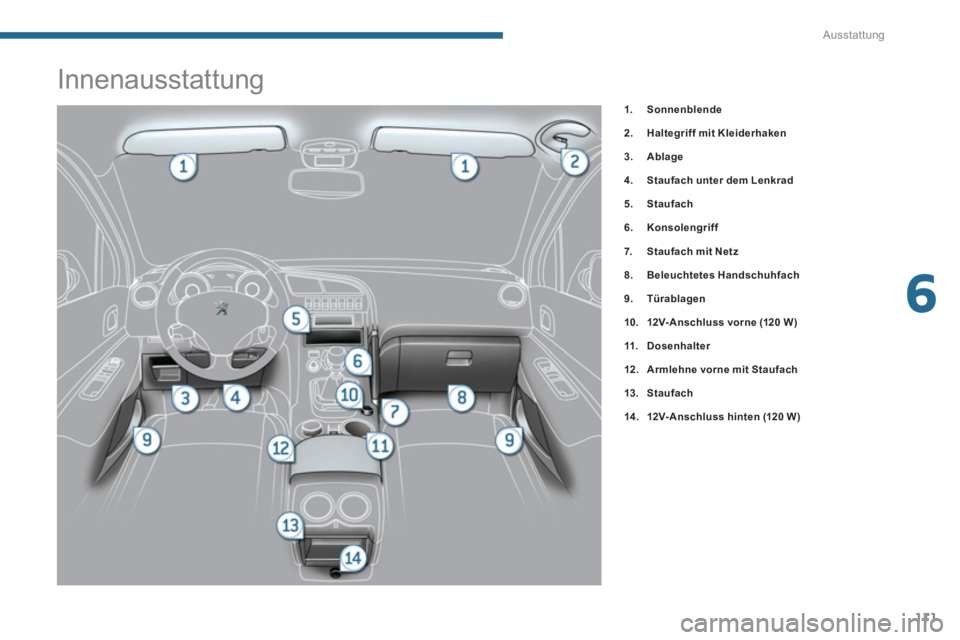

Innenausstattung
1.
Sonnenblende
2.
Haltegrif f mit Kleiderhaken
3.
Ablage
4.
Staufach unter dem Lenkrad
5.
Staufach
6.
Konsolengrif f
7.
Staufach mit Netz
8.
Beleuchtetes Handschuhfach
9.
Türablagen
10.
12V-Anschluss vorne
(120 W )
11.
Dosenhalter
12 .
Armlehne
vorne
mit Staufach
13.
Staufach
14 .
12V-Anschluss
hinten (120 W)
Page 114 of 388
Ausstattung
112

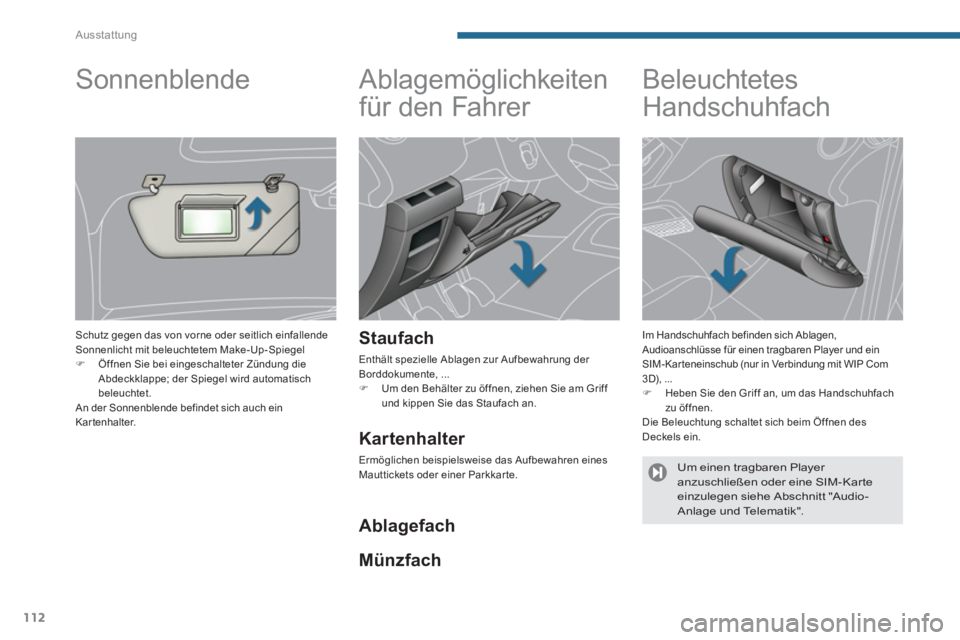

Ablagemöglichkeiten
für den Fahrer
Staufach
Enthält spezielle Ablagen zur Aufbewahrung der
Borddokumente, ...
)
Um den Behälter zu öffnen, ziehen Sie am Griff
und kippen Sie das Staufach an.
Beleuchtetes
Handschuhfach
Im Handschuhfach befinden sich Ablagen,
Audioanschlüsse für einen tragbaren Player und ein
SIM- Kar teneinschub (nur in Verbindung mit WIP Com
3D), ...
)
Heben Sie den Griff an, um das Handschuhfach
zu öffnen.
Die Beleuchtung schaltet sich beim Öffnen des
Deckels ein.
Sonnenblende
Schutz gegen das von vorne oder seitlich einfallende
Sonnenlicht mit beleuchtetem Make-Up-Spiegel
)
Öffnen Sie bei eingeschalteter Zündung die
Abdeckklappe; der Spiegel wird automatisch
beleuchtet.
An der Sonnenblende befindet sich auch ein
Kartenhalter.
Kartenhalter
Ermöglichen beispielsweise das Aufbewahren eines
Mauttickets oder einer Parkkar te.
Münzfach
Ablagefach
Um einen tragbaren Player
anzuschließen oder eine SIM- Kar te
einzulegen siehe Abschnitt "Audio-
Anlage und Telematik".
Page 115 of 388
6
Ausstattung
113

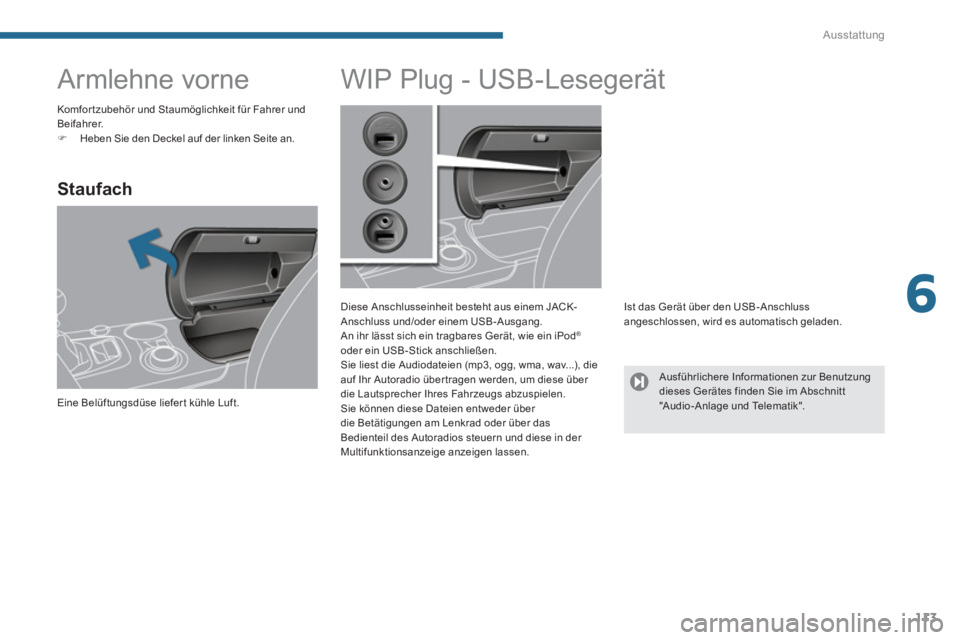

Armlehne vorne
Staufach
Eine Belüftungsdüse liefer t kühle Luft.
WIP Plug - USB-Lesegerät
Diese Anschlusseinheit besteht aus einem JACK-
Anschluss und/oder einem USB -Ausgang.
An ihr lässt sich ein tragbares Gerät, wie ein iPod
®
oder ein USB -Stick anschließen.
Sie liest die Audiodateien (mp3, ogg, wma, wav...), die
auf Ihr Autoradio über tragen werden, um diese über
die Lautsprecher Ihres Fahrzeugs abzuspielen.
Sie können diese Dateien entweder über
die Betätigungen am Lenkrad oder über das
Bedienteil des Autoradios steuern und diese in der
Multifunktionsanzeige anzeigen lassen.
Ist das Gerät über den USB -Anschluss
angeschlossen, wird es automatisch geladen. Komfor tzubehör und Staumöglichkeit für Fahrer und
Beifahrer.
)
Heben Sie den Deckel auf der linken Seite an.
Ausführlichere Informationen zur Benutzung
dieses Gerätes finden Sie im Abschnitt
"Audio-Anlage und Telematik".
Page 116 of 388
Ausstattung
114

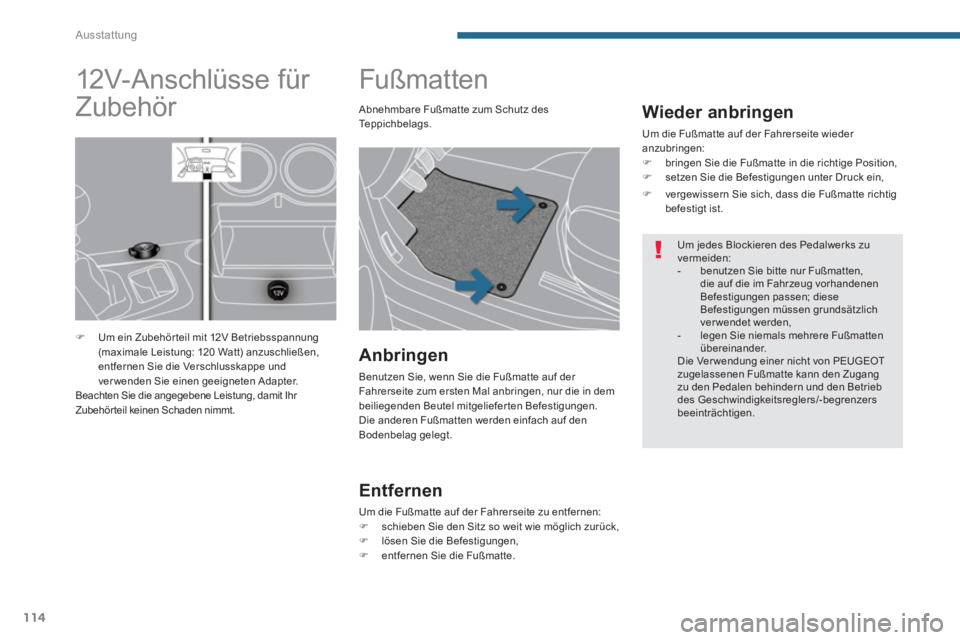

Fußmatten
Wieder anbringen
Um die Fußmatte auf der Fahrerseite wieder
anzubringen:
)
bringen Sie die Fußmatte in die richtige Position,
)
setzen Sie die Befestigungen unter Druck ein,
)
vergewissern Sie sich, dass die Fußmatte richtig
befestigt ist.
Anbringen
Benutzen Sie, wenn Sie die Fußmatte auf der
Fahrerseite zum ersten Mal anbringen, nur die in dem
beiliegenden Beutel mitgelieferten Befestigungen.
Die anderen Fußmatten werden einfach auf den
Bodenbelag gelegt.
Entfernen
Um die Fußmatte auf der Fahrerseite zu entfernen:
)
schieben Sie den Sitz so weit wie möglich zurück,
)
lösen Sie die Befestigungen,
)
entfernen Sie die Fußmatte.
12V-Anschlüsse für
Zubehör
)
Um ein Zubehör teil mit 12V Betriebsspannung
(maximale Leistung: 120 Watt) anzuschließen,
entfernen Sie die Verschlusskappe und
ver wenden Sie einen geeigneten Adapter.
Beachten Sie die angegebene Leistung, damit Ihr
Zubehör teil keinen Schaden nimmt. Abnehmbare Fußmatte zum Schutz des
Teppichbelags.
Um jedes Blockieren des Pedalwerks zu
vermeiden:
- benutzen Sie bitte nur Fußmatten,
die auf die im Fahrzeug vorhandenen
Befestigungen passen; diese
Befestigungen müssen grundsätzlich
verwendet werden,
- legen Sie niemals mehrere Fußmatten
übereinander.
Die Ver wendung einer nicht von PEUGEOT
zugelassenen Fußmatte kann den Zugang
zu den Pedalen behindern und den Betrieb
des Geschwindigkeitsreglers/-begrenzers
beeinträchtigen.
Page 117 of 388
6
Ausstattung
115
Multimedia-System im Fond
Dieses Multimedia-System ermöglicht den Insassen
im Fond ein oder zwei externe mobile Geräte
anzuschließen (tragbare Audio- oder Videogeräte,
Spielkonsole, DVD -Player ...). Der Ton wird mittels der
beiden drahtlosen Bluetooth
®-Kopfhörer übertragen,
während der Videoinhalt über zwei 7"- Bildschirme
wiedergegeben wird, die auf der Kopfstützenrückseite
der Vordersitze integrier t sind.
Beschreibung
Dieses System funktionier t nur bei laufendem
Motor.
Das Paket beinhaltet:
- die an der Rückseite der Mittelkonsole
angeordnete Anschluss- und Bedienplatine,
- zwei in den vorderen Kopfstützen integrier ten
7"-Bildschirme (mit Schutzhülle),
- zwei drahtlose Kopfhörer in Bluetooth-
Technologie mit wieder aufladbaren Batterien,
- ein 12V- Ladegerät mit zwei Ausgängen zum
gleichzeitigen Wiederaufladen der beiden
Kopfhörer.
1.
Schalter
2.
Videoeingang AV1 (Cinch-Stecker gelb)
3.
Eingänge Audio Stereo A (Cinch-Stecker rot und
weiß)
4.
Videoeingang AV2 (Cinch-Stecker gelb)
5.
Eingänge Audio Stereo B (Cinch-Stecker rot und
weiß)
6.
Wahl der Anzeige auf dem linken Bildschirm
(AV1 oder AV2)
7.
Wahl der Anzeige auf dem rechten Bildschirm
(AV1 oder AV2)
8.
Kontrollleuchten für den Anschluss der Bluetooth-
Audio-Kopfhörer (blau)
Page 118 of 388
Ausstattung
116
1.
Bildschirmschalter
2.
Tasten für die Einstellung der Anzeige
Jeder Kopfhörer ist ausgestattet mit
einem Schalter, einer Anschluss-
Kontrollleuchte (blau) und einem
Kanalwahlschalter (A oder B).
Betrieb
)
Schließen Sie Ihr tragbares Gerät bei laufendem
Motor an die Cinch-Stecker an (z.B. AV1 links).
)
Drücken Sie auf den Schalter auf der Vorderseite
des Bedienteils, die betreffende Kontrollleuchte
und die AV1-Kontrollleuchten schalten sich ein.
)
Drücken Sie einmal lang auf den Schalter, die
betreffende Kontrollleuchte blinkt blau.
)
Drücken Sie einmal lang auf den Schalter auf
der Vorderseite des Bedienteils, die Zuordnung
zum Kopfhörer ist hergestellt, wenn die blauen
Kontrollleuchten der Kopfhörers und des Systems
ununterbrochen leuchten.
)
Wiederholen Sie den Vorgang bei dem anderen
Kopfhörer.
)
Drücken Sie auf den Schalter des Bildschirms,
wenn Sie über ein Video-Medium ver fügen.
)
Star ten Sie die Wiedergabe Ihres mobilen
Geräts.
Das Multimedia-System ermöglicht den
Anschluss eines dritten, nicht mitgeliefer ten,
Bluetooth-Kopfhörers.
Wenn der Beifahrersitz zum Tisch
umgeklappt ist, wird empfohlen, den
Bildschirm mit einer der mitgeliefer ten
Schutzhüllen zu schützen.
Die Schutzhüllen können auch dazu benutzt
werden, um die Bildschirme abzudecken.
)
Es ist jederzeit möglich, das Medium der
Videoanzeige zu ändern (über die Tasten 6
und
7
der Bedienteilplatine: die Kontrollleuchte des
ausgewählten Mediums leuchtet auf) sowie
den Audiokanal (mithilfe des am Kopfhörer
befindlichen Wahlschalters).
Page 119 of 388
6
Ausstattung
117

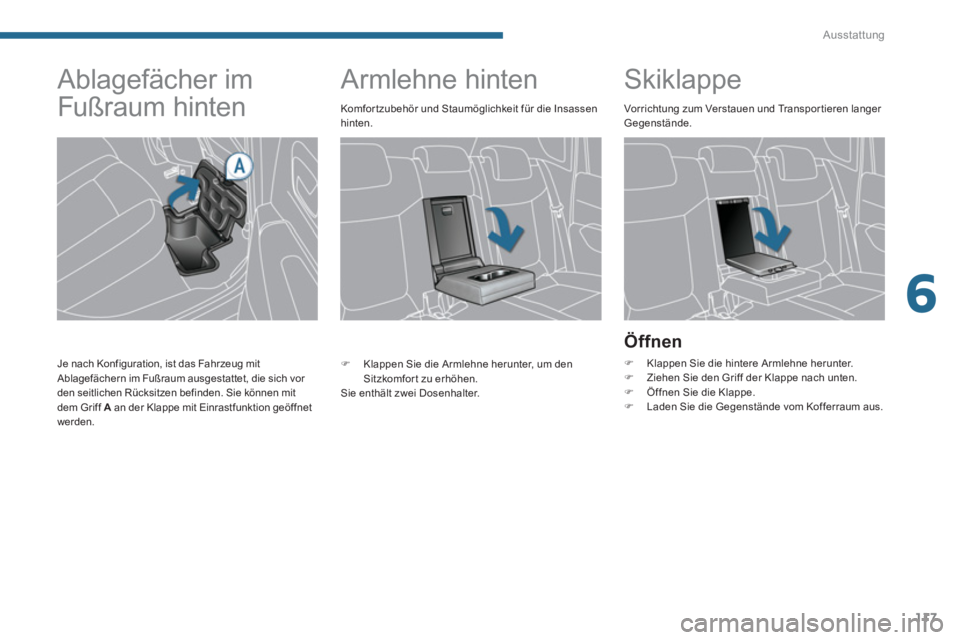

Armlehne hinten
Skiklappe
Öffnen
)
Klappen Sie die hintere Armlehne herunter.
)
Ziehen Sie den Griff der Klappe nach unten.
)
Öffnen Sie die Klappe.
)
Laden Sie die Gegenstände vom Kofferraum aus.
)
Klappen Sie die Armlehne herunter, um den
Sitzkomfor t zu erhöhen.
Sie enthält zwei Dosenhalter. Komfor tzubehör und Staumöglichkeit für die Insassen
hinten. Vorrichtung zum Verstauen und Transpor tieren langer
Gegenstände.
Ablagefächer im
Fußraum hinten
Je nach Konfiguration, ist das Fahrzeug mit
Ablagefächern im Fußraum ausgestattet, die sich vor
den seitlichen Rücksitzen befinden. Sie können mit
dem Griff A
an der Klappe mit Einrastfunktion geöffnet
werden.
Page 120 of 388
Ausstattung
118

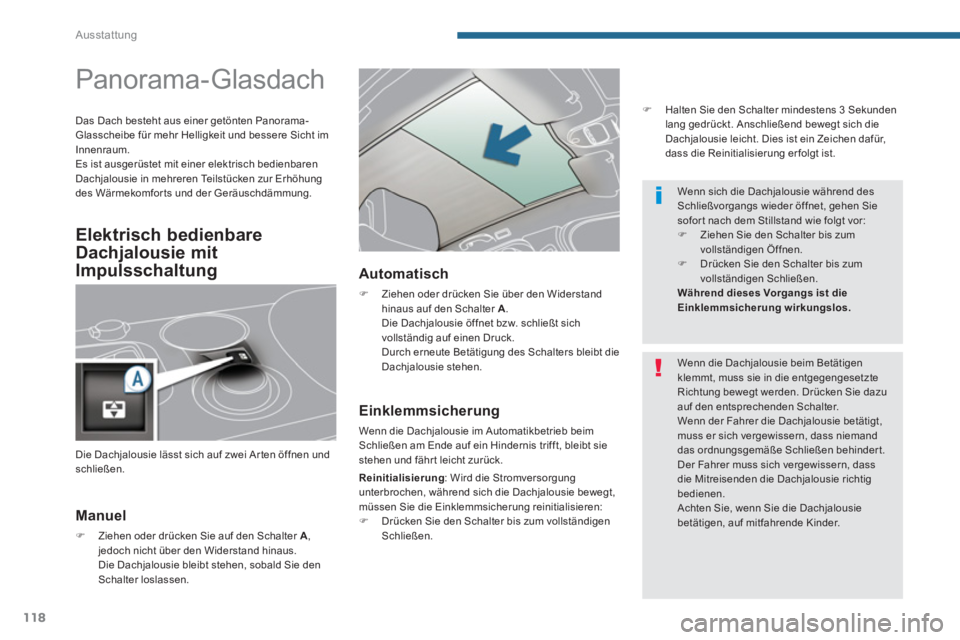

Panorama-Glasdach
Manuel
)
Ziehen oder drücken Sie auf den Schalter A
,
jedoch nicht über den Widerstand hinaus.
Die Dachjalousie bleibt stehen, sobald Sie den
Schalter loslassen.
Automatisch
)
Ziehen oder drücken Sie über den Widerstand
hinaus auf den Schalter A
.
Die Dachjalousie öffnet bzw. schließt sich
vollständig auf einen Druck.
Durch erneute Betätigung des Schalters bleibt die
Dachjalousie stehen.
Einklemmsicherung
Wenn die Dachjalousie im Automatikbetrieb beim
Schließen am Ende auf ein Hindernis trifft, bleibt sie
stehen und fährt leicht zurück.
Elektrisch bedienbare
Dachjalousie mit
Impulsschaltung
Reinitialisierung
: Wird die Stromversorgung
unterbrochen, während sich die Dachjalousie bewegt,
müssen Sie die Einklemmsicherung reinitialisieren:
)
Drücken Sie den Schalter bis zum vollständigen
Schließen.
Wenn sich die Dachjalousie während des
Schließvorgangs wieder öffnet, gehen Sie
sofor t nach dem Stillstand wie folgt vor:
)
Ziehen Sie den Schalter bis zum
vollständigen Öffnen.
)
Drücken Sie den Schalter bis zum
vollständigen Schließen.
Während dieses Vorgangs ist die
Einklemmsicherung wirkungslos.
Wenn die Dachjalousie beim Betätigen
klemmt, muss sie in die entgegengesetzte
Richtung bewegt werden. Drücken Sie dazu
auf den entsprechenden Schalter.
Wenn der Fahrer die Dachjalousie betätigt,
muss er sich vergewissern, dass niemand
das ordnungsgemäße Schließen behinder t.
Der Fahrer muss sich vergewissern, dass
die Mitreisenden die Dachjalousie richtig
bedienen.
Achten Sie, wenn Sie die Dachjalousie
betätigen, auf mitfahrende Kinder.
Das Dach besteht aus einer getönten Panorama-
Glasscheibe für mehr Helligkeit und bessere Sicht im
Innenraum.
Es ist ausgerüstet mit einer elektrisch bedienbaren
Dachjalousie in mehreren Teilstücken zur Erhöhung
des Wärmekomfor ts und der Geräuschdämmung.
)
Halten Sie den Schalter mindestens 3 Sekunden
lang gedrückt. Anschließend bewegt sich die
Dachjalousie leicht. Dies ist ein Zeichen dafür,
dass die Reinitialisierung er folgt ist.
Die Dachjalousie lässt sich auf zwei Ar ten öffnen und
schließen.
