Page 91 of 388
4
Öffnen/Schließen
89

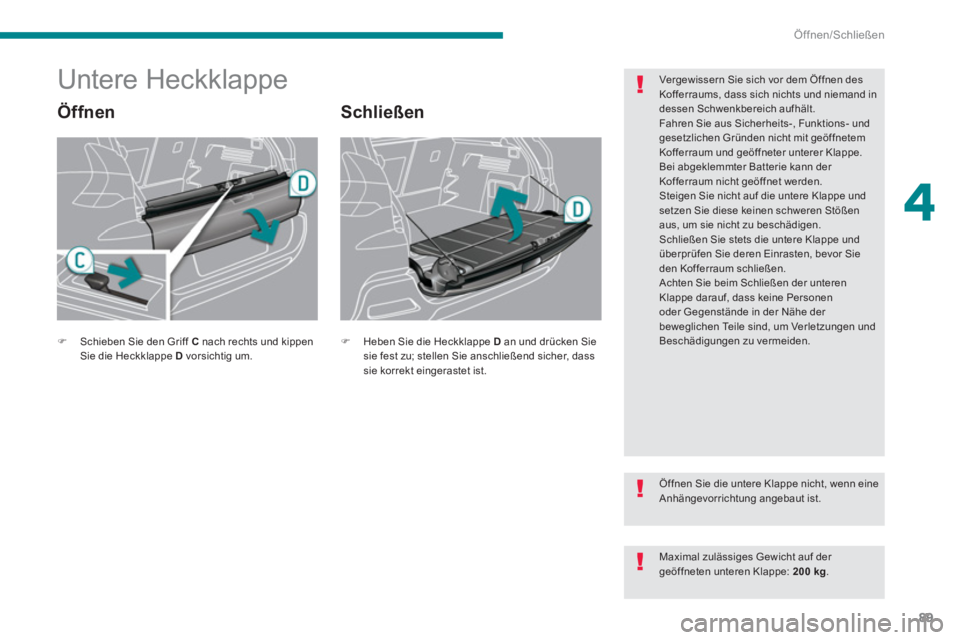

Untere Heckklappe
Öffnen
Schließen
Vergewissern Sie sich vor dem Öffnen des
Kofferraums, dass sich nichts und niemand in
dessen Schwenkbereich aufhält.
Fahren Sie aus Sicherheits-, Funktions- und
gesetzlichen Gründen nicht mit geöffnetem
Kofferraum und geöffneter unterer Klappe.
Bei abgeklemmter Batterie kann der
Kofferraum nicht geöffnet werden.
Steigen Sie nicht auf die untere Klappe und
setzen Sie diese keinen schweren Stößen
aus, um sie nicht zu beschädigen.
Schließen Sie stets die untere Klappe und
überprüfen Sie deren Einrasten, bevor Sie
den Kofferraum schließen.
Achten Sie beim Schließen der unteren
Klappe darauf, dass keine Personen
oder Gegenstände in der Nähe der
beweglichen Teile sind, um Verletzungen und
Beschädigungen zu vermeiden.
Öffnen Sie die untere Klappe nicht, wenn eine
Anhängevorrichtung angebaut ist.
Maximal zulässiges Gewicht auf der
geöffneten unteren Klappe: 200 kg
.
)
Schieben Sie den Griff C
nach rechts und kippen
Sie die Heckklappe D
vorsichtig um.
)
Heben Sie die Heckklappe D
an und drücken Sie
sie fest zu; stellen Sie anschließend sicher, dass
sie korrekt eingerastet ist.
Page 92 of 388
Öffnen/Schließen
90
Kraftstofftank
Kraftstoffreserveleuchte
Kraftstoff tanken
Ein Aufkleber an der Innenseite der Tankklappe
gibt Ihnen Auskunft über die für Ihren Motor zu
ver wendende Ar t von Kraftstoff.
Es müssen mehr als 5 Liter nachgetankt werden, damit
dies von der Tankanzeige registrier t wird. Wenn der Mindestfüllstand erreicht
ist, leuchtet diese Warnleuchte
im Kombiinstrument auf, während
gleichzeitig ein akustisches Signal er tönt
und eine Warnmeldung erscheint. Beim
ersten Aufleuchten befinden sich noch ca. 6 Liter
Kraftstoff im Tank.
Solange nicht ausreichend Kraftstoff nachgetankt wird,
leuchtet diese Warnleuchte in Verbindung mit dem
akustischen Signal und der Warnmeldung bei jedem
Einschalten der Zündung erneut auf. Während der Fahr t
werden das akustische Signal und die Warnmeldung
zunehmend häufiger ausgegeben je mehr sich der
Tankinhalt der Marke "0"
nähert.
Tankinhalt: ca. 60 Liter
Tanken Sie unbedingt nach, um eine
Kraftstoffpanne zu vermeiden.
Lesen Sie bei einer Kraftstoffpanne
(Diesel) im Abschnitt "Kontrollen" nach,
wie Sie in diesem Fall vorgehen sollten.
Solange der Tankverschluss nicht wieder auf die
Einfüllöffnung aufgesetzt worden ist, lässt sich
der Schlüssel nicht aus dem Schloss ziehen.
Das Öffnen des Tankverschlusses kann ein
Luftansauggeräusch auslösen, und zwar durch
den völlig normalen Unterdruck, der durch die
Dichtigkeit der Kraftstoffanlage entsteht.
Page 93 of 388
4
Öffnen/Schließen
91
Um sicher zu tanken:
)
stellen Sie grundsätzlich den Motor ab,
)
öffnen Sie die Tankklappe,
)
stecken Sie den Schlüssel in das Tankschloss
und drehen Sie ihn nach links,
Nach dem Tanken:
)
setzen Sie den Tankverschluss wieder auf,
)
drehen Sie den Schlüssel nach rechts und ziehen
Sie ihn ab,
)
schließen Sie die Klappe.
)
ziehen Sie den Tankverschluss ab und hängen
Sie ihn an der Innenseite der Tankklappe auf,
)
tanken Sie voll, aber füllen Sie nach dem
dritten Abschalten der Zapfpistole keinen
Kraftstoff mehr nach
; dies könnte zu
Funktionsstörungen führen.
Funk tionsstörung
Wenn der Zeiger der Kraftstof ftankanzeige auf
Null zurückgeht, liegt eine Betriebsstörung in der
Messeinrichtung vor.
Lassen Sie das System von einem Ver treter
des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Beim STOP & START-System niemals das
Fahrzeug tanken, wenn sich der Motor
im Modus STOP befindet; schalten Sie
unbedingt die Zündung mit dem Schlüssel
aus.
Page 94 of 388
DIESEL
Öffnen/Schließen
92

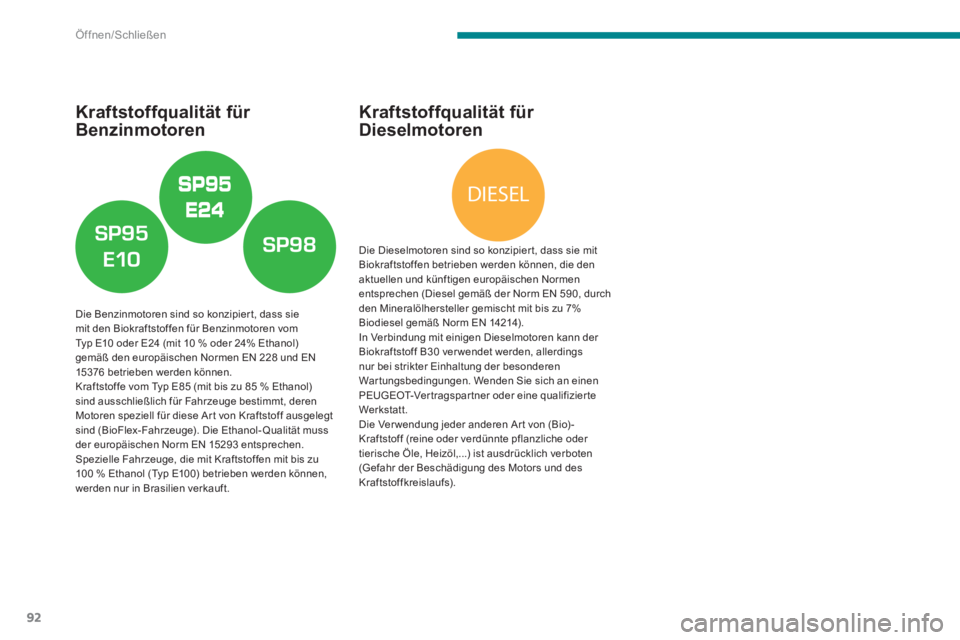

Kraftstoffqualität für
Benzinmotoren
Die Benzinmotoren sind so konzipier t, dass sie
mit den Biokraftstoffen für Benzinmotoren vom
Typ E10 oder E24 (mit 10 % oder 24% Ethanol)
gemäß den europäischen Normen EN 228 und EN
15376 betrieben werden können.
Kraftstoffe vom Typ E85 (mit bis zu 85 % Ethanol)
sind ausschließlich für Fahrzeuge bestimmt, deren
Motoren speziell für diese Ar t von Kraftstoff ausgelegt
sind (BioFlex-Fahrzeuge). Die Ethanol- Qualität muss
der europäischen Norm EN 15293 entsprechen.
Spezielle Fahrzeuge, die mit Kraftstoffen mit bis zu
100 % Ethanol (Typ E100) betrieben werden können,
werden nur in Brasilien verkauft.
Kraftstoffqualität für
Dieselmotoren
Die Dieselmotoren sind so konzipier t, dass sie mit
Biokraftstof fen betrieben werden können, die den
aktuellen und künftigen europäischen Normen
entsprechen (Diesel gemäß der Norm EN 590, durch
den Mineralölhersteller gemischt mit bis zu 7%
Biodiesel gemäß Norm EN 14214).
In Verbindung mit einigen Dieselmotoren kann der
Biokraftstoff B30 ver wendet werden, allerdings
nur bei strikter Einhaltung der besonderen
War tungsbedingungen. Wenden Sie sich an einen
PEUGEOT-Vertragspartner oder eine qualifizierte
Werkstatt.
Die Ver wendung jeder anderen Ar t von (Bio) -
Kraftstoff (reine oder verdünnte pflanzliche oder
tierische Öle, Heizöl,...) ist ausdrücklich verboten
(Gefahr der Beschädigung des Motors und des
Kraftstoffkreislaufs).
Page 95 of 388
4
Öffnen/Schließen
93
Sicherung gegen Falschtanken (Diesel) *
Die Benzin-Zapfpistole stößt bei der Einführung in
den Tankbehälter Ihres Diesel-Fahrzeugs auf eine
Klappe. Das System bleibt gesperr t und verhinder t die
Befüllung mit Benzin.
Erzwingen Sie keine Befüllung
und führen Sie eine
Diesel-Zapfpistole ein.
*
Je nach Bestimmung
. Mechanische Vorrichtung, die das Tanken mit Benzin bei einem Fahrzeug mit Dieselmotorisierung verhinder t.
Somit werden Beschädigungen am Motor, die durch solch ein Falschtanken verursacht werden, vermieden.
Die sich am Eingang des Tankbehälters befindende Sicherungsvorrichtung wird nach Abziehen des
Tankverschlusses sichtbar.
Funk tion
Die Ver wendung eines Kanisters zur
Befüllung des Tanks bleibt weiter möglich.
Um ein korrektes Austreten des Kraftstof fs
aus dem Kanister sicherzustellen, führen
Sie den Kanisteransatz nahe heran, ohne
diesen jedoch direkt an die Klappe der
Sicherungsvorrichtung zu drücken und lassen
Sie den Kraftstoff langsam einlaufen.
Reisen ins Ausland
Die Zapfpistolen für Diesel können je nach Land
verschieden sein, das Vorhandensein einer Sicherung
gegen Falschtanken kann das Befüllen des Tanks
unmöglich machen.
Vor einer Reise ins Ausland empfehlen wir Ihnen,
beim PEUGEOT-Händlernetz zu prüfen, ob Ihr
Fahrzeug für die Tankstellenausstattung in dem Land,
in das Sie reisen, geeignet ist.
Page 96 of 388

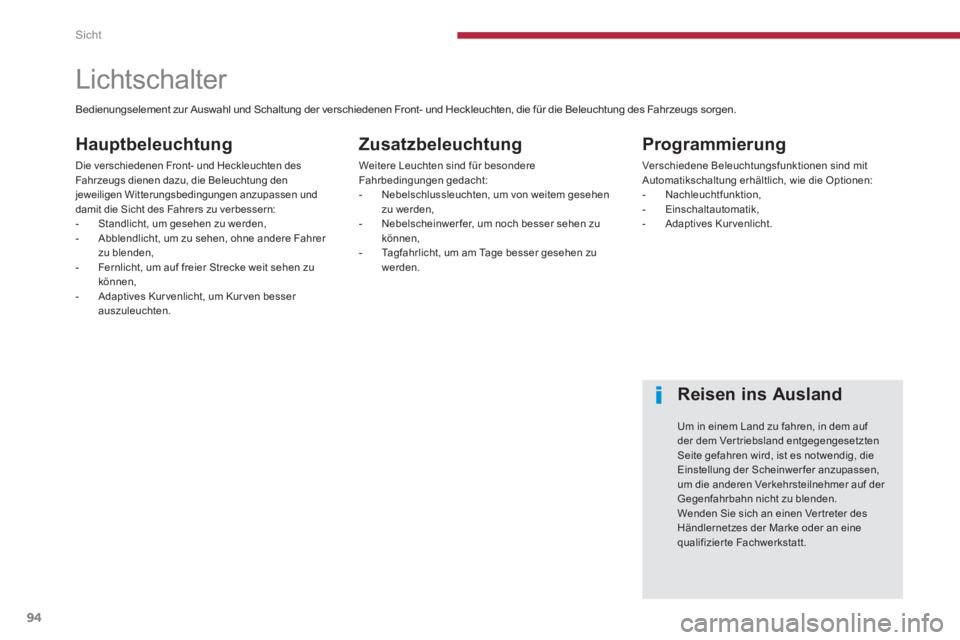

Sicht
94
Lichtschalter
Hauptbeleuchtung
Die verschiedenen Front- und Heckleuchten des
Fahrzeugs dienen dazu, die Beleuchtung den
jeweiligen Witterungsbedingungen anzupassen und
damit die Sicht des Fahrers zu verbessern:
- Standlicht, um gesehen zu werden,
- Abblendlicht, um zu sehen, ohne andere Fahrer
zu blenden,
- Fernlicht, um auf freier Strecke weit sehen zu
können,
- Adaptives Kur venlicht, um Kur ven besser
auszuleuchten.
Zusatzbeleuchtung
Weitere Leuchten sind für besondere
Fahrbedingungen gedacht:
- Nebelschlussleuchten, um von weitem gesehen
zu werden,
- Nebelscheinwerfer, um noch besser sehen zu
können,
- Tagfahrlicht, um am Tage besser gesehen zu
werden.
Programmierung
Verschiedene Beleuchtungsfunktionen sind mit
Automatikschaltung erhältlich, wie die Optionen:
- Nachleuchtfunktion,
- Einschaltautomatik,
- Adaptives Kur venlicht.
Bedienungselement zur Auswahl und Schaltung der verschiedenen Front- und Heckleuchten, die für die Beleuchtung des Fahrzeugs sorgen.
Reisen ins Ausland
Um in einem Land zu fahren, in dem auf
der dem Ver triebsland entgegengesetzten
Seite gefahren wird, ist es notwendig, die
Einstellung der Scheinwer fer anzupassen,
um die anderen Verkehrsteilnehmer auf der
Gegenfahrbahn nicht zu blenden.
Wenden Sie sich an einen Ver treter des
Händlernetzes der Marke oder an eine
qualifizier te Fachwerkstatt.
Page 97 of 388
5
Sicht
95
Ausführung ohne Einschaltautomatik
Ausführung mit Einschaltautomatik
Das Licht wird vom Fahrer direkt mit dem Ring A
und
dem Hebel B
geschaltet.
B.
Umschalten von Abblend- auf Fernlicht: Ziehen
Sie den Hebel zu sich heran, um zwischen
Abblend- und Fernlicht umzuschalten.
Bei ausgeschaltetem Licht oder eingeschaltetem
Standlicht kann der Fahrer das Fernlicht direkt
einschalten ("Lichthupe"), indem er den Hebel anzieht.
Automatisches Einschalten der
Beleuchtung
Licht aus / Tagfahrlicht
Standlicht
Abblend- oder Fernlicht
Anzeigen
Durch das Aufleuchten der entsprechenden
Kontrollleuchte im Kombiinstrument wird angezeigt, dass
eine bestimmte Beleuchtungsfunktion eingeschaltet ist.
Manuelle Bedienung
A.
Ring zur Bedienung der Hauptbeleuchtung:
drehen Sie den Ring so, dass das gewünschte
Symbol der Markierung gegenüber steht.
Page 98 of 388

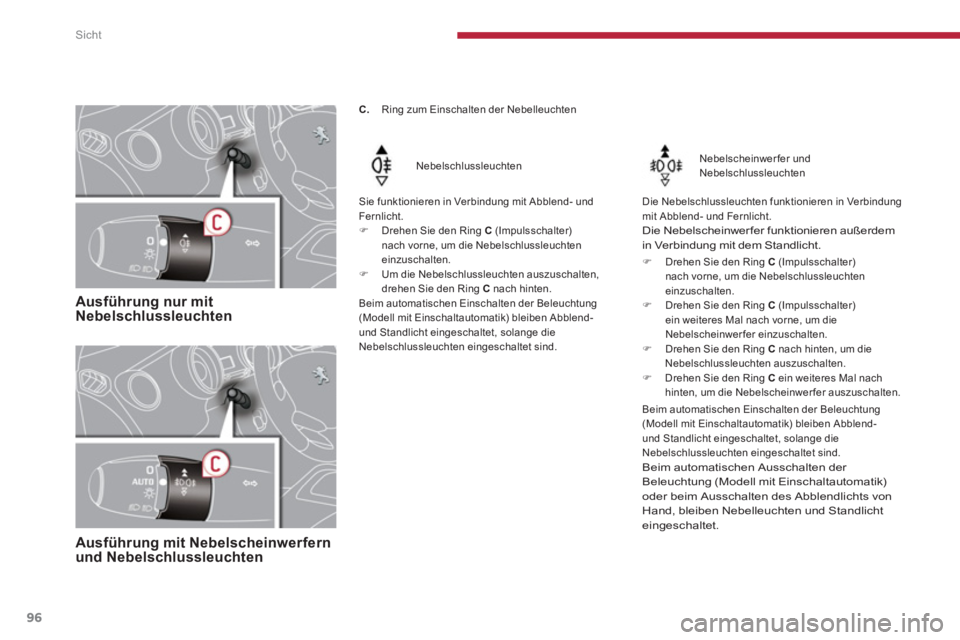

Sicht
96
Ausführung nur mit
Nebelschlussleuchten
Ausführung mit Nebelscheinwerfern
und Nebelschlussleuchten
Nebelschlussleuchten
Sie funktionieren in Verbindung mit Abblend- und
Fernlicht.
)
Drehen Sie den Ring C
(Impulsschalter)
nach vorne, um die Nebelschlussleuchten
einzuschalten.
)
Um die Nebelschlussleuchten auszuschalten,
drehen Sie den Ring C
nach hinten.
Beim automatischen Einschalten der Beleuchtung
(Modell mit Einschaltautomatik) bleiben Abblend-
und Standlicht eingeschaltet, solange die
Nebelschlussleuchten eingeschaltet sind.
Nebelscheinwerfer und
Nebelschlussleuchten
Die Nebelschlussleuchten funktionieren in Verbindung
mit Abblend- und Fernlicht.
Die Nebelscheinwer fer funktionieren außerdem
in Verbindung mit dem Standlicht.
)
Drehen Sie den Ring C
(Impulsschalter)
nach vorne, um die Nebelschlussleuchten
einzuschalten.
)
Drehen Sie den Ring C
(Impulsschalter)
ein weiteres Mal nach vorne, um die
Nebelscheinwerfer einzuschalten.
)
Drehen Sie den Ring C
nach hinten, um die
Nebelschlussleuchten auszuschalten.
)
Drehen Sie den Ring C
ein weiteres Mal nach
hinten, um die Nebelscheinwer fer auszuschalten.
Beim automatischen Einschalten der Beleuchtung
(Modell mit Einschaltautomatik) bleiben Abblend-
und Standlicht eingeschaltet, solange die
Nebelschlussleuchten eingeschaltet sind.
Beim automatischen Ausschalten der
Beleuchtung (Modell mit Einschaltautomatik)
oder beim Ausschalten des Abblendlichts von
Hand, bleiben Nebelleuchten und Standlicht
eingeschaltet.
C.
Ring zum Einschalten der Nebelleuchten
Page 99 of 388
5
Sicht
97
Ausschalten der Beleuchtung beim
Ausschalten der Zündung
Nach dem Ausschalten der Zündung schalten
sich alle Leuchten sofor t aus, mit Ausnahme
des Abblendlichtes bei aktivier ter automatischer
Nachleuchtfunktion. Bei klarem Wetter oder Regen dür fen
Nebelscheinwerfer und Nebelschlussleuchten
weder tagsüber noch bei Nacht eingeschaltet
werden. Unter diesen Umständen können
andere Fahrer durch den starken Lichtstrahl
geblendet werden. Sie dür fen nur bei Nebel
oder Schneefall ver wendet werden.
Bei diesen Witterungsverhältnissen
müssen Abblendlicht und Nebelleuchten
von Hand eingeschaltet werden, da der
Helligkeitssensor die Lichtintensität
gegebenenfalls als ausreichend registriert.
Vergessen Sie nicht, Nebelscheinwer fer und
Nebelschlussleuchten auszuschalten, sobald
sie nicht mehr benötigt werden.
Einschalten der Beleuchtung nach
dem Ausschalten der Zündung
Um den Lichtschalter zu reaktivieren, drehen Sie den
Ring A
in die Position "0"
- Leuchten ausgeschaltet,
dann in die Position Ihrer Wahl.
Beim Öffnen der Fahrertür weist ein vorübergehendes
akustisches Signal darauf hin, dass die Beleuchtung
noch eingeschaltet ist.
Die Beleuchtung schaltet sich je nach Ladezustand
der Batterie nach einer gewissen Zeit automatisch aus
(Übergang in den Energiesparmodus).
Page 100 of 388
Sicht
98
Manuelle Nachleuchtfunktion
Das kurze Nachleuchten des Abblendlichts nach dem
Ausschalten der Zündung dient dazu, dem Fahrer bei
geringer Helligkeit das Aussteigen zu erleichtern.
Einschalten
)
Betätigen Sie nach dem Ausschalten der
Zündung einmal die Lichthupe mit dem
Lichtschalter.
)
Durch erneute Betätigung der Lichthupe wird die
Funktion ausgeschaltet.
Ausschalten
Die manuell eingeschaltete Beleuchtung schaltet sich
innerhalb einer bestimmten Zeit automatisch aus.
Ta g f a h r l i c h t ( L E D -
Diodenleuchten)
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwer fer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
Es schaltet sich automatisch nach dem Star ten
des Motors ein, wenn der Lichtschalter auf " 0
" oder
" AUTO
" steht.
