Page 221 of 388
11
Praktische Tipps
219

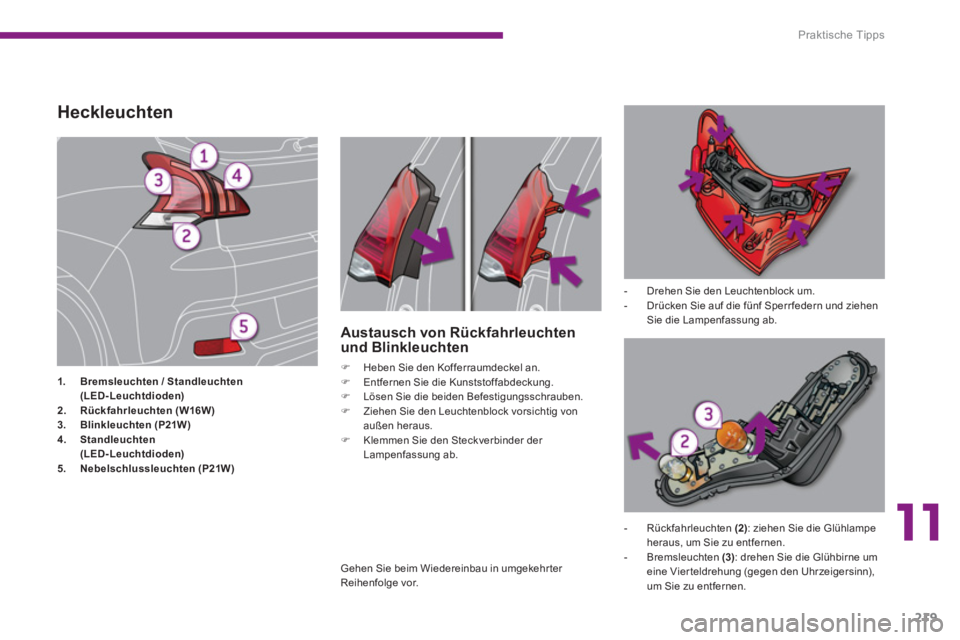

Heckleuchten
1.
Bremsleuchten / Standleuchten
(LED-Leuchtdioden)
2.
Rückfahrleuchten (W16W)
3.
Blinkleuchten (P21W)
4.
Standleuchten
(LED-Leuchtdioden)
5.
Nebelschlussleuchten
(P21W)
- Drehen Sie den Leuchtenblock um.
- Drücken Sie auf die fünf Sperrfedern und ziehen
Sie die Lampenfassung ab.
Austausch von Rückfahrleuchten
und Blinkleuchten
)
Heben Sie den Kofferraumdeckel an.
)
Entfernen Sie die Kunststoffabdeckung.
)
Lösen Sie die beiden Befestigungsschrauben.
)
Ziehen Sie den Leuchtenblock vorsichtig von
außen heraus.
)
Klemmen Sie den Steckverbinder der
Lampenfassung ab.
- Rückfahrleuchten (2)
: ziehen Sie die Glühlampe
heraus, um Sie zu entfernen.
- Bremsleuchten (3)
: drehen Sie die Glühbirne um
eine Vier teldrehung (gegen den Uhrzeigersinn),
um Sie zu entfernen.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Page 222 of 388
Praktische Tipps
220

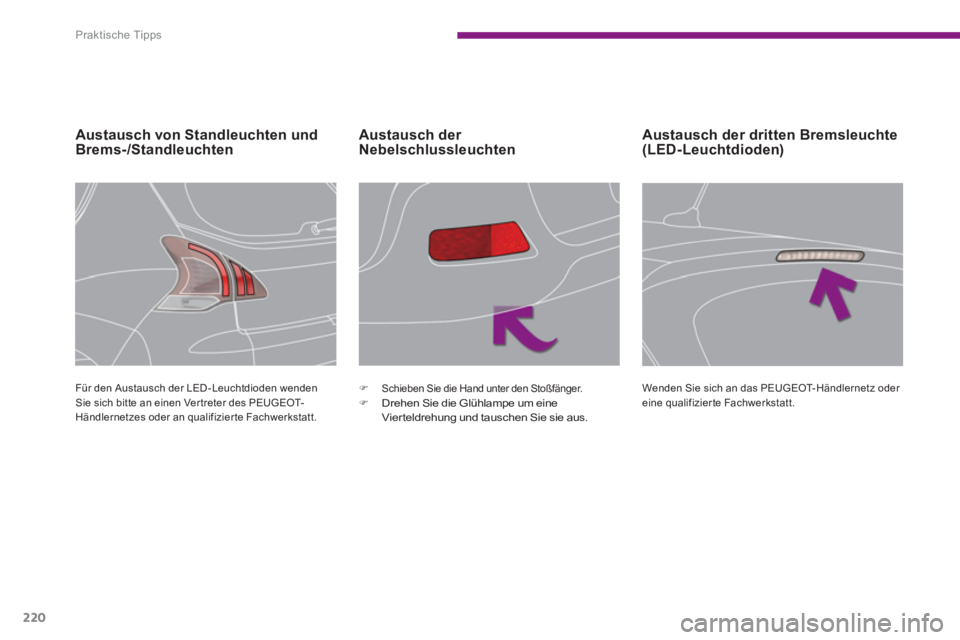

Austausch von Standleuchten und
Brems-/Standleuchten
Austausch der
Nebelschlussleuchten
Für den Austausch der LED - Leuchtdioden wenden
Sie sich bitte an einen Ver treter des PEUGEOT-
Händlernetzes oder an qualifizier te Fachwerkstatt.
)
Schieben Sie die Hand unter den Stoßfänger.
)
Drehen Sie die Glühlampe um eine
Vier teldrehung und tauschen Sie sie aus.
Austausch der dritten Bremsleuchte
(LED-Leuchtdioden)
Wenden Sie sich an das PEUGEOT-Händlernetz oder
eine qualifizier te Fachwerkstatt.
Page 223 of 388
11
Praktische Tipps
221

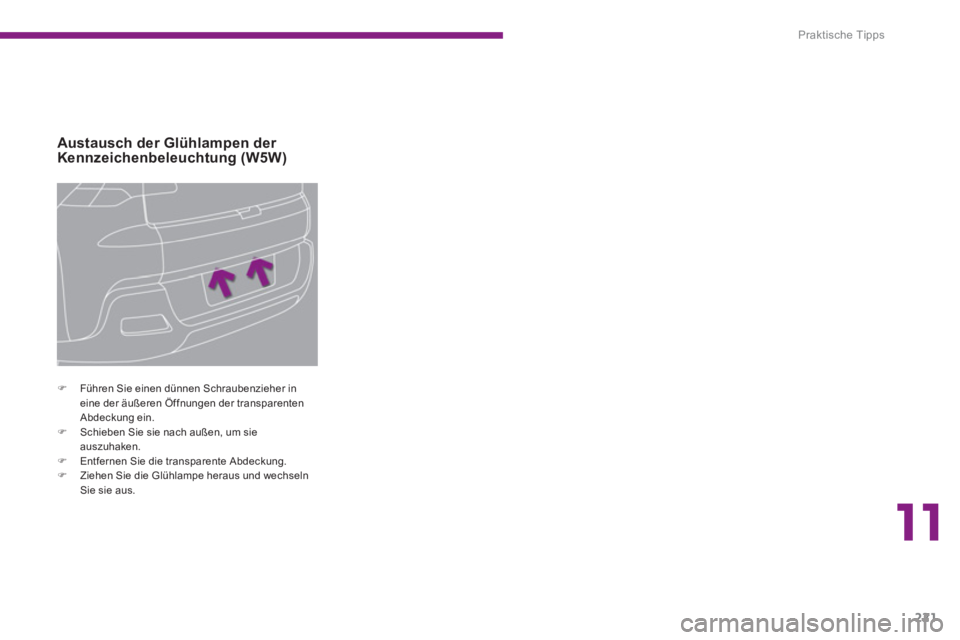

Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5W)
)
Führen Sie einen dünnen Schraubenzieher in
eine der äußeren Öffnungen der transparenten
Abdeckung ein.
)
Schieben Sie sie nach außen, um sie
auszuhaken.
)
Entfernen Sie die transparente Abdeckung.
)
Ziehen Sie die Glühlampe heraus und wechseln
Sie sie aus.
Page 224 of 388
Praktische Tipps
222

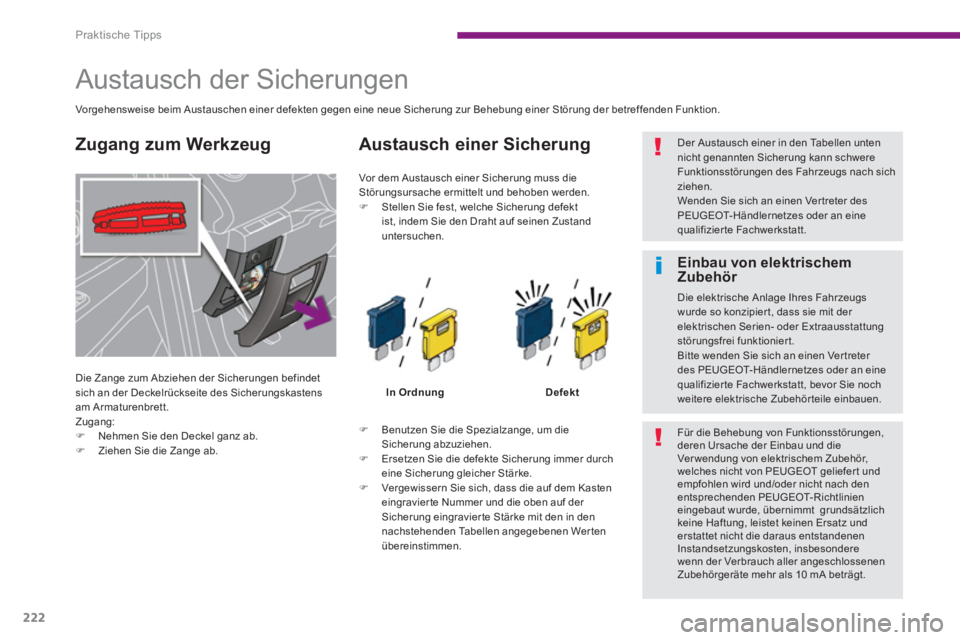

Austausch der Sicherungen
Die Zange zum Abziehen der Sicherungen befindet
sich an der Deckelrückseite des Sicherungskastens
am Armaturenbrett.
Zugang:
)
Nehmen Sie den Deckel ganz ab.
)
Ziehen Sie die Zange ab.
Austausch einer Sicherung
In Ordnung
Defekt
)
Benutzen Sie die Spezialzange, um die
Sicherung abzuziehen.
)
Ersetzen Sie die defekte Sicherung immer durch
eine Sicherung gleicher Stärke.
)
Vergewissern Sie sich, dass die auf dem Kasten
eingravier te Nummer und die oben auf der
Sicherung eingravier te Stärke mit den in den
nachstehenden Tabellen angegebenen Werten
übereinstimmen.
Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.
)
Stellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen Zustand
untersuchen.
Vorgehensweise beim Austauschen einer defekten gegen eine neue Sicherung zur Behebung einer Störung der betreffenden Funktion.
Der Austausch einer in den Tabellen unten
nicht genannten Sicherung kann schwere
Funktionsstörungen des Fahrzeugs nach sich
ziehen.
Wenden Sie sich an einen Ver treter des
PEUGEOT-Händlernetzes oder an eine
qualifizier te Fachwerkstatt.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör,
welches nicht von PEUGEOT geliefer t und
empfohlen wird und/oder nicht nach den
entsprechenden PEUGEOT-Richtlinien
eingebaut wurde, übernimmt grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere
wenn der Verbrauch aller angeschlossenen
Zubehörgeräte mehr als 10 mA beträgt.
Zugang zum Werkzeug
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipier t, dass sie mit der
elektrischen Serien- oder Extraausstattung
störungsfrei funktionier t.
Bitte wenden Sie sich an einen Ver treter
des PEUGEOT-Händlernetzes oder an eine
qualifizier te Fachwerkstatt, bevor Sie noch
weitere elektrische Zubehör teile einbauen.
Page 225 of 388
11
Praktische Tipps
223

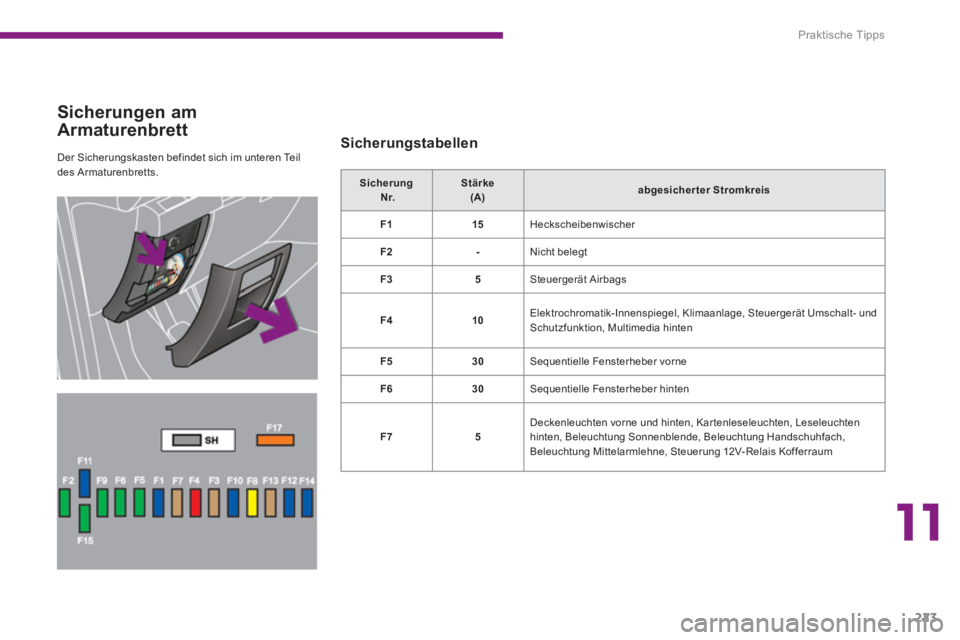

Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts.
Sicherungen am
Armaturenbrett
Sicherungstabellen
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F1
15
Heckscheibenwischer
F2
-
Nicht belegt
F3
5
Steuergerät Airbags
F4
10
Elektrochromatik-Innenspiegel, Klimaanlage, Steuergerät Umschalt- und
Schutzfunktion, Multimedia hinten
F5
30
Sequentielle Fensterheber vorne
F6
30
Sequentielle Fensterheber hinten
F7
5
Deckenleuchten vorne und hinten, Kartenleseleuchten, Leseleuchten
hinten, Beleuchtung Sonnenblende, Beleuchtung Handschuhfach,
Beleuchtung Mittelarmlehne, Steuerung 12V-Relais Kofferraum
Page 226 of 388
Praktische Tipps
224

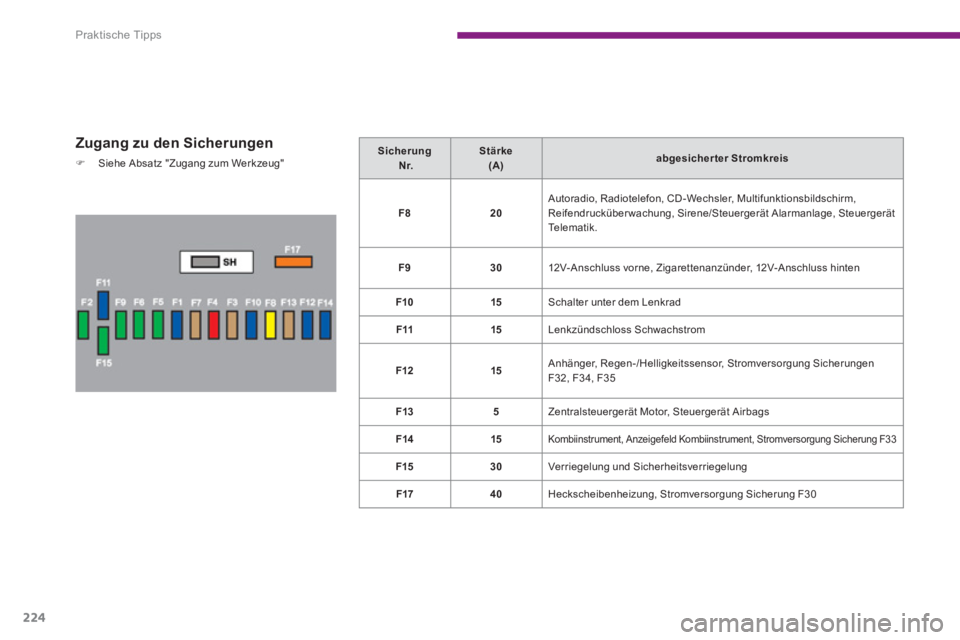

Zugang zu den Sicherungen
)
Siehe Absatz "Zugang zum Werkzeug"
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F8
20
Autoradio, Radiotelefon, CD -Wechsler, Multifunktionsbildschirm,
Reifendrucküber wachung, Sirene/Steuergerät Alarmanlage, Steuergerät
Te l e m a t i k .
F9
30
12V-Anschluss vorne, Zigarettenanzünder, 12V-Anschluss hinten
F10
15
Schalter unter dem Lenkrad
F11
15
Lenkzündschloss Schwachstrom
F12
15
Anhänger, Regen-/Helligkeitssensor, Stromversorgung Sicherungen
F32, F34, F35
F13
5
Zentralsteuergerät Motor, Steuergerät Airbags
F14
15
Kombiinstrument, Anzeigefeld Kombiinstrument, Stromversorgung Sicherung F33
F15
30
Verriegelung und Sicherheitsverriegelung
F17
40
Heckscheibenheizung, Stromversorgung Sicherung F30
Page 227 of 388
11
Praktische Tipps
225

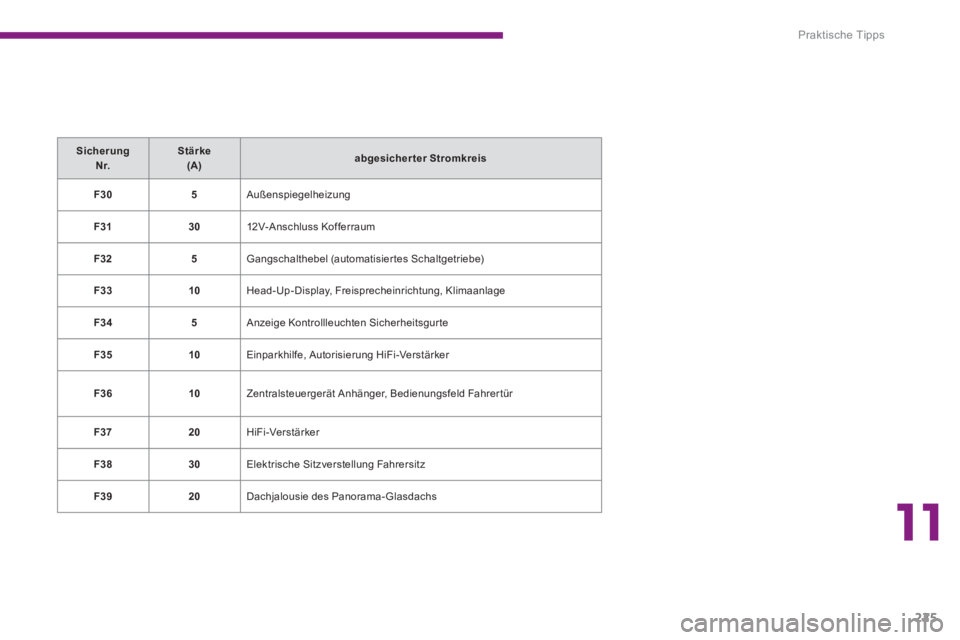

Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F30
5
Außenspiegelheizung
F31
30
12V-Anschluss Kofferraum
F32
5
Gangschalthebel (automatisiertes Schaltgetriebe)
F33
10
Head-Up-Display, Freisprecheinrichtung, Klimaanlage
F34
5
Anzeige Kontrollleuchten Sicherheitsgur te
F35
10
Einparkhilfe, Autorisierung HiFi-Verstärker
F36
10
Zentralsteuergerät Anhänger, Bedienungsfeld Fahrertür
F37
20
HiFi-Verstärker
F38
30
Elektrische Sitzverstellung Fahrersitz
F39
20
Dachjalousie des Panorama-Glasdachs
Page 228 of 388
Praktische Tipps
226

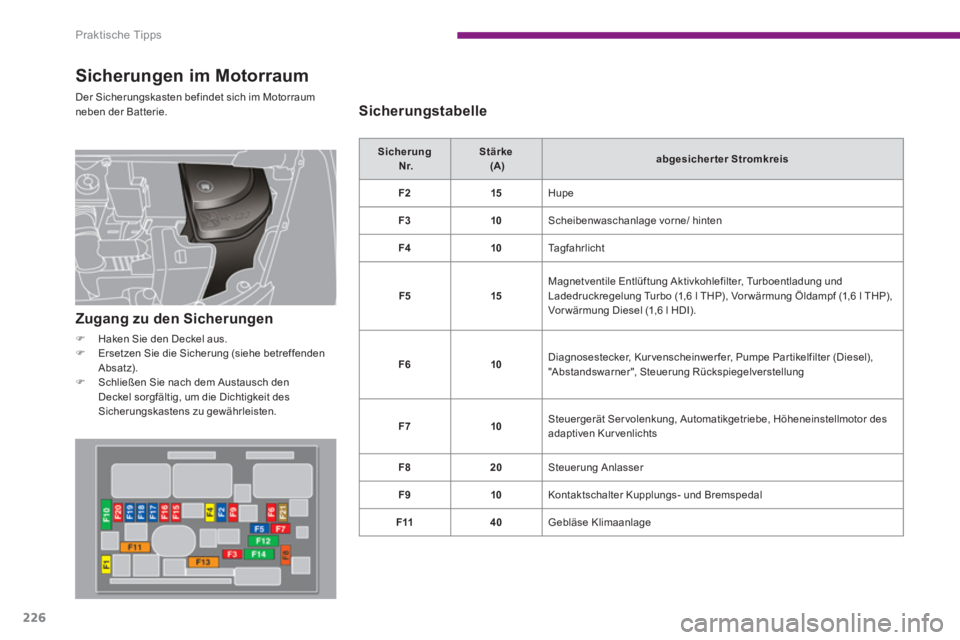

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F2
15
Hupe
F3
10
Scheibenwaschanlage vorne/ hinten
F4
10
Tagfahrlicht
F5
15
Magnetventile Entlüftung Aktivkohlefilter, Turboentladung und
Ladedruckregelung Turbo (1,6 l THP), Vor wärmung Öldampf (1,6 l THP),
Vor wärmung Diesel (1,6 l HDI).
F6
10
Diagnosestecker, Kur venscheinwer fer, Pumpe Par tikelfilter (Diesel),
"Abstandswarner", Steuerung Rückspiegelverstellung
F7
10
Steuergerät Ser volenkung, Automatikgetriebe, Höheneinstellmotor des
adaptiven Kur venlichts
F8
20
Steuerung Anlasser
F9
10
Kontaktschalter Kupplungs- und Bremspedal
F11
40
Gebläse Klimaanlage
Zugang zu den Sicherungen
)
Haken Sie den Deckel aus.
)
Ersetzen Sie die Sicherung (siehe betreffenden
Absatz).
)
Schließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
Sicherungstabelle
Page 229 of 388
11
Praktische Tipps
227

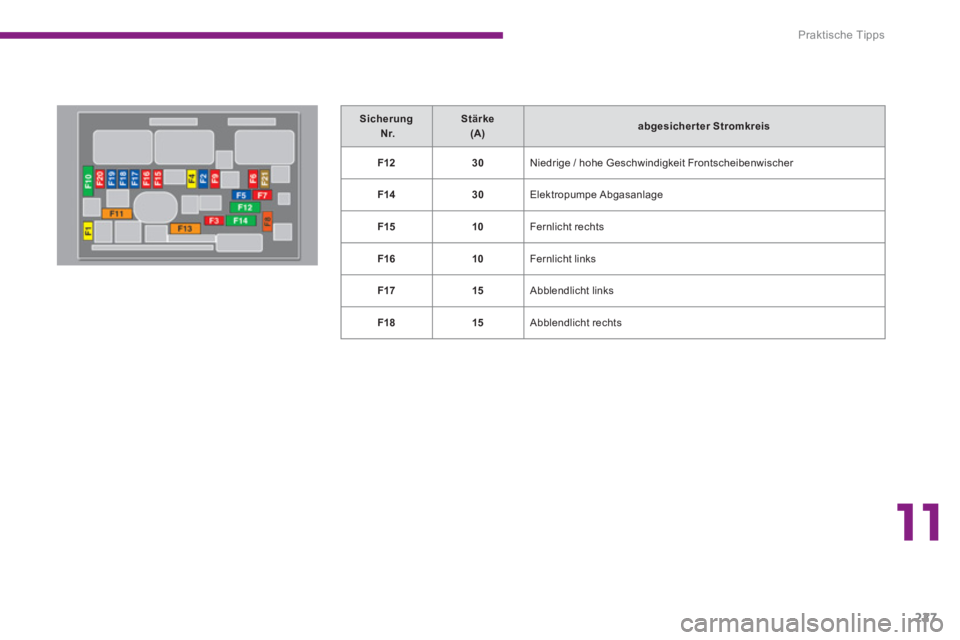

Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F12
30
Niedrige / hohe Geschwindigkeit Frontscheibenwischer
F14
30
Elektropumpe Abgasanlage
F15
10
Fernlicht rechts
F16
10
Fernlicht links
F17
15
Abblendlicht links
F18
15
Abblendlicht rechts
Page 230 of 388
Praktische Tipps
228
Sicherung
Nr.
Stärke
(A)
abgesicherter Stromkreis
F2
5
Doppelfunktionsschalter Bremse
F3
5
Steuergerät Batterieladekontrolle
F4
25
Magnetventile ABS/DSC
F6
15
Automatisier tes Schaltgetriebe / Automatikgetriebe

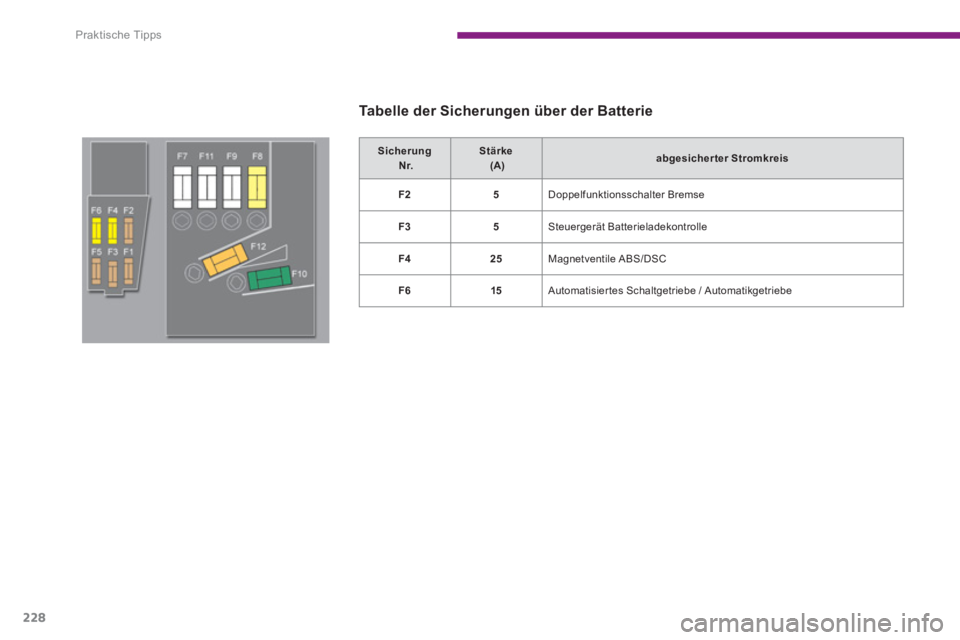

Tabelle der Sicherungen über der Batterie
