Page 231 of 388
11
Praktische Tipps
229

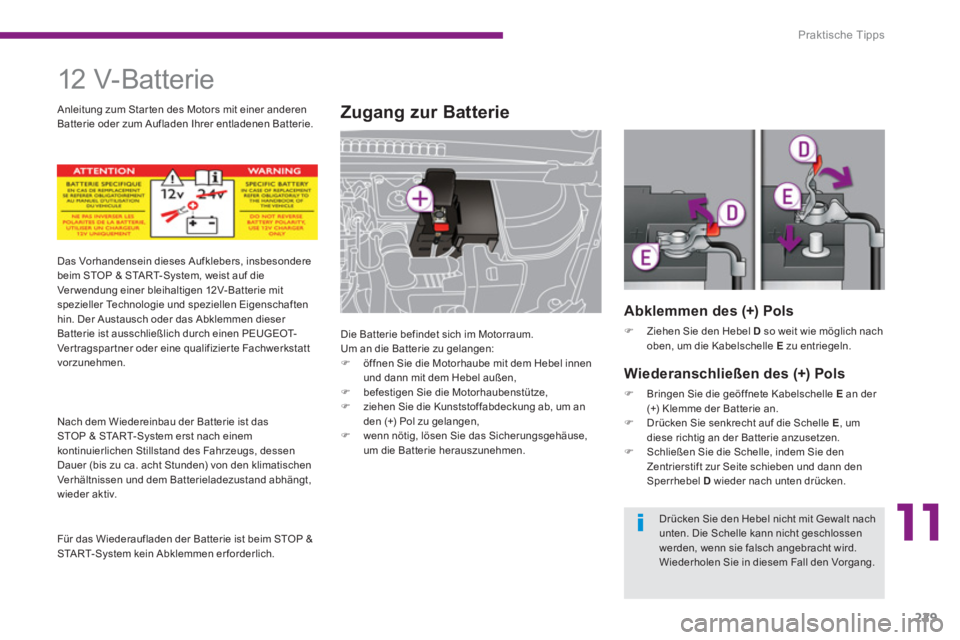

12 V- Bat te r i e
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:
)
öffnen Sie die Motorhaube mit dem Hebel innen
und dann mit dem Hebel außen,
)
befestigen Sie die Motorhaubenstütze,
)
ziehen Sie die Kunststoffabdeckung ab, um an
den (+) Pol zu gelangen,
)
wenn nötig, lösen Sie das Sicherungsgehäuse,
um die Batterie herauszunehmen.
Das Vorhandensein dieses Aufklebers, insbesondere
beim STOP & START-System, weist auf die
Ver wendung einer bleihaltigen 12V- Batterie mit
spezieller Technologie und speziellen Eigenschaften
hin. Der Austausch oder das Abklemmen dieser
Batterie ist ausschließlich durch einen PEUGEOT-
Ver tragspar tner oder eine qualifizier te Fachwerkstatt
vorzunehmen.
Nach dem Wiedereinbau der Batterie ist das
STOP & START-System erst nach einem
kontinuierlichen Stillstand des Fahrzeugs, dessen
Dauer (bis zu ca. acht Stunden) von den klimatischen
Verhältnissen und dem Batterieladezustand abhängt,
wieder aktiv.
Für das Wiederaufladen der Batterie ist beim STOP &
START-System kein Abklemmen er forderlich.
Anleitung zum Star ten des Motors mit einer anderen
Batterie oder zum Aufladen Ihrer entladenen Batterie.
Abklemmen des (+) Pols
)
Ziehen Sie den Hebel D
so weit wie möglich nach
oben, um die Kabelschelle E
zu entriegeln.
Wiederanschließen des (+) Pols
)
Bringen Sie die geöffnete Kabelschelle E
an der
(+) Klemme der Batterie an.
)
Drücken Sie senkrecht auf die Schelle E
, um
diese richtig an der Batterie anzusetzen.
)
Schließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann den
Sperrhebel D
wieder nach unten drücken.
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.
Page 232 of 388
Praktische Tipps
230
Wenn die Batterie Ihres Fahrzeugs entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie (extern
oder Batterie eines anderen Fahrzeugs) und
Star thilfekabeln gestar tet werden.

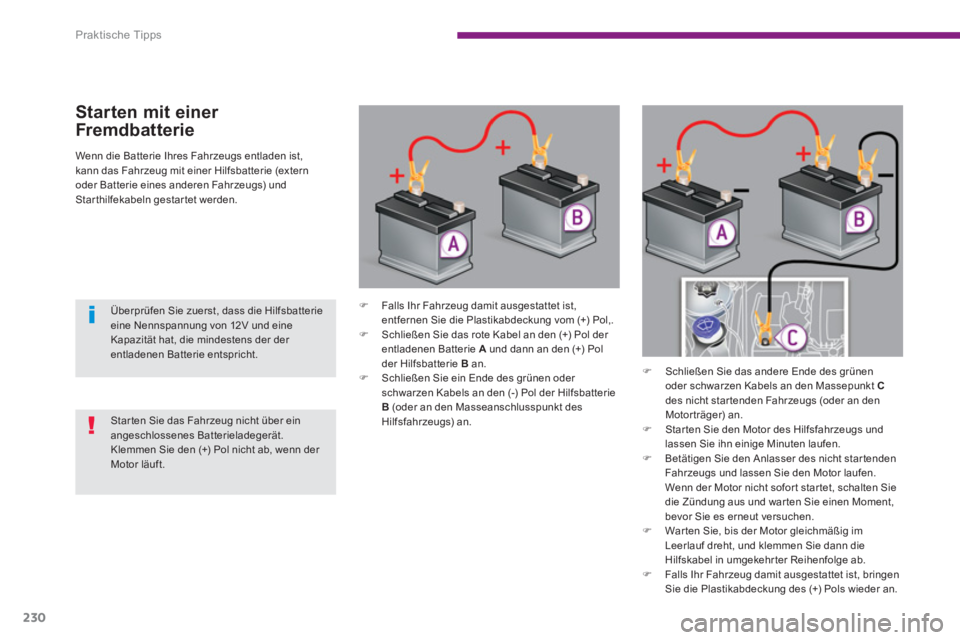

Starten mit einer
Fremdbat terie
)
Falls Ihr Fahrzeug damit ausgestattet ist,
entfernen Sie die Plastikabdeckung vom (+) Pol,.
)
Schließen Sie das rote Kabel an den (+) Pol der
entladenen Batterie A
und dann an den (+) Pol
der Hilfsbatterie B
an.
)
Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der Hilfsbatterie
B
(oder an den Masseanschlusspunkt des
Hilfsfahrzeugs) an.
)
Schließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht star tenden Fahrzeugs (oder an den
Motor träger) an.
)
Star ten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
)
Betätigen Sie den Anlasser des nicht star tenden
Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofor t star tet, schalten Sie
die Zündung aus und war ten Sie einen Moment,
bevor Sie es erneut versuchen.
)
War ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
)
Falls Ihr Fahrzeug damit ausgestattet ist, bringen
Sie die Plastikabdeckung des (+) Pols wieder an.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12V und eine
Kapazität hat, die mindestens der der
entladenen Batterie entspricht.
Star ten Sie das Fahrzeug nicht über ein
angeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn der
Motor läuft.
Page 233 of 388
11
Praktische Tipps
231
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie dar f
der Motor erst 1 Minute nach dem Einschalten der
Zündung angelassen werden, damit die elektronischen
Systeme initialisier t werden können. Sollten trotz
Beachtung dieser Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich bitte an das
PEUGEOT-Händlernetz oder an eine qualifizier te
Fachwerkstatt.
Folgende Systeme ( je nach Version) müssen Sie
selbst reinitialisieren (lesen Sie dazu bitte die
entsprechende Rubrik nach):
- den Schlüssel mit der Fernbedienung,
- die elektrische(n) Dachjalousie(n),
- ...
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten nach
dem Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vorder türen, bevor
Sie die Batterie abklemmen.

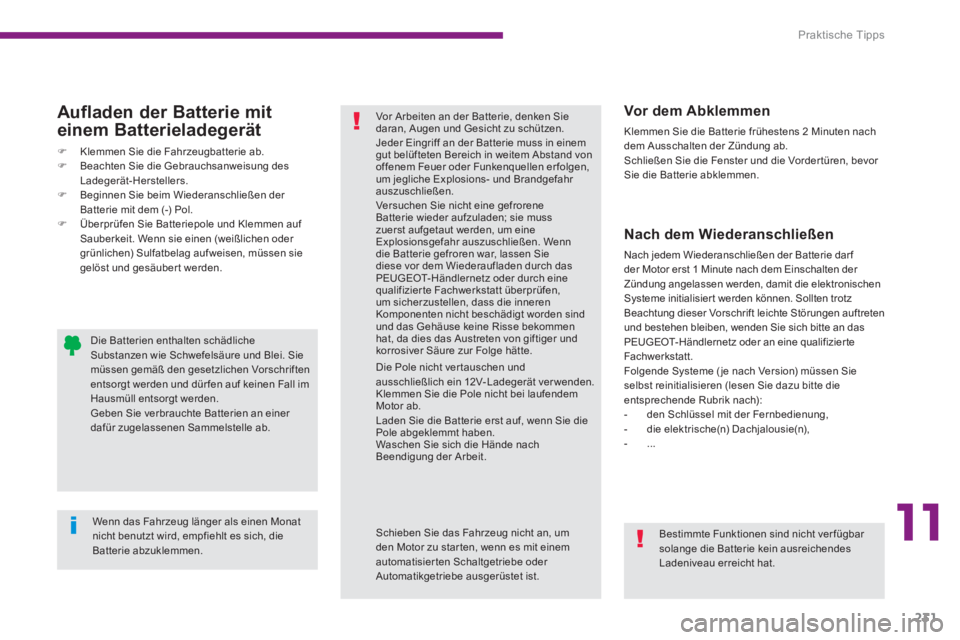

Aufladen der Batterie mit
einem Batterieladegerät
)
Klemmen Sie die Fahrzeugbatterie ab.
)
Beachten Sie die Gebrauchsanweisung des
Ladegerät-Herstellers.
)
Beginnen Sie beim Wiederanschließen der
Batterie mit dem (-) Pol.
)
Überprüfen Sie Batteriepole und Klemmen auf
Sauberkeit. Wenn sie einen (weißlichen oder
grünlichen) Sulfatbelag aufweisen, müssen sie
gelöst und gesäuber t werden.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und Blei. Sie
müssen gemäß den gesetzlichen Vorschriften
entsorgt werden und dür fen auf keinen Fall im
Hausmüll entsorgt werden.
Geben Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab.
Wenn das Fahrzeug länger als einen Monat
nicht benutzt wird, empfiehlt es sich, die
Batterie abzuklemmen.
Vor Arbeiten an der Batterie, denken Sie
daran, Augen und Gesicht zu schützen.
Jeder Eingriff an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand von
offenem Feuer oder Funkenquellen er folgen,
um jegliche Explosions- und Brandgefahr
auszuschließen.
Versuchen Sie nicht eine gefrorene
Batterie wieder aufzuladen; sie muss
zuerst aufgetaut werden, um eine
Explosionsgefahr auszuschließen. Wenn
die Batterie gefroren war, lassen Sie
diese vor dem Wiederaufladen durch das
PEUGEOT-Händlernetz oder durch eine
qualifizier te Fachwerkstatt überprüfen,
um sicherzustellen, dass die inneren
Komponenten nicht beschädigt worden sind
und das Gehäuse keine Risse bekommen
hat, da dies das Austreten von giftiger und
korrosiver Säure zur Folge hätte.
Die Pole nicht ver tauschen und
ausschließlich ein 12V- Ladegerät ver wenden.
Klemmen Sie die Pole nicht bei laufendem
Motor ab.
Laden Sie die Batterie erst auf, wenn Sie die
Pole abgeklemmt haben.
Waschen Sie sich die Hände nach
Beendigung der Arbeit.
Schieben Sie das Fahrzeug nicht an, um
den Motor zu star ten, wenn es mit einem
automatisierten Schaltgetriebe oder
Automatikgetriebe ausgerüstet ist.
Bestimmte Funktionen sind nicht ver fügbar
solange die Batterie kein ausreichendes
Ladeniveau erreicht hat.
Page 234 of 388
Praktische Tipps
232
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden automatisch
bei der nächsten Inbetriebnahme des Fahrzeugs
reaktiviert.
Um diese Funktionen sofor t wieder ver wenden zu
können, star ten Sie den Motor und lassen Sie ihn
mindesten 5 Minuten laufen.

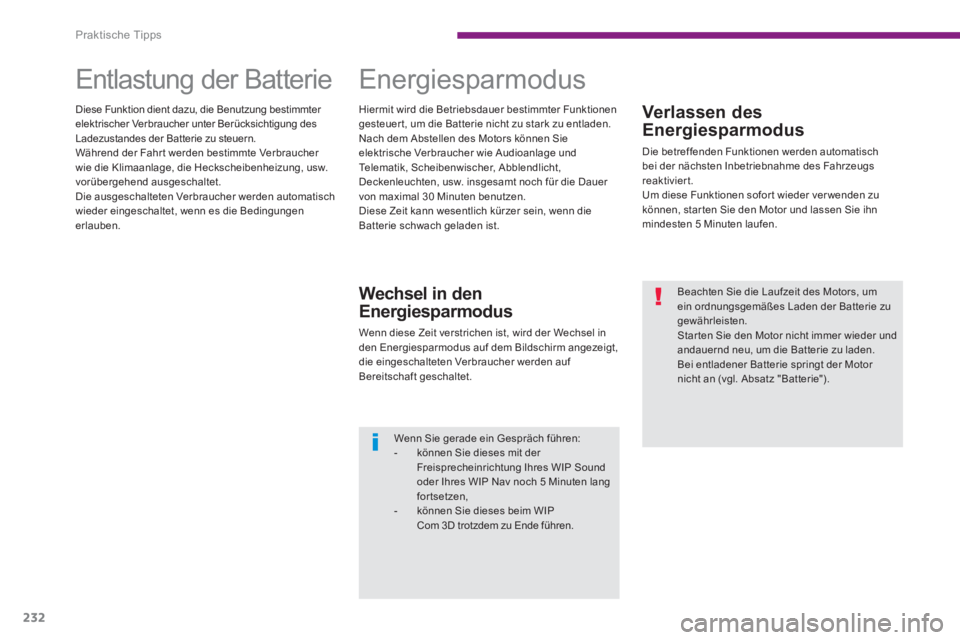

Entlastung der Batterie
Energiesparmodus
Wechsel in den
Energiesparmodus
Wenn diese Zeit verstrichen ist, wird der Wechsel in
den Energiesparmodus auf dem Bildschirm angezeigt,
die eingeschalteten Verbraucher werden auf
Bereitschaft geschaltet. Beachten Sie die Laufzeit des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Star ten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor
nicht an (vgl. Absatz "Batterie").
Wenn Sie gerade ein Gespräch führen:
- können Sie dieses mit der
Freisprecheinrichtung Ihres WIP Sound
oder Ihres WIP Nav noch 5 Minuten lang
fortsetzen,
- können Sie dieses beim WIP
Com 3D trotzdem zu Ende führen.
Hiermit wird die Betriebsdauer bestimmter Funktionen
gesteuer t, um die Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors können Sie
elektrische Verbraucher wie Audioanlage und
Telematik, Scheibenwischer, Abblendlicht,
Deckenleuchten, usw. insgesamt noch für die Dauer
von maximal 30 Minuten benutzen.
Diese Zeit kann wesentlich kürzer sein, wenn die
Batterie schwach geladen ist. Diese Funktion dient dazu, die Benutzung bestimmter
elektrischer Verbraucher unter Berücksichtigung des
Ladezustandes der Batterie zu steuern.
Während der Fahr t werden bestimmte Verbraucher
wie die Klimaanlage, die Heckscheibenheizung, usw.
vorübergehend ausgeschaltet.
Die ausgeschalteten Verbraucher werden automatisch
wieder eingeschaltet, wenn es die Bedingungen
erlauben.
Page 235 of 388
11
Praktische Tipps
233

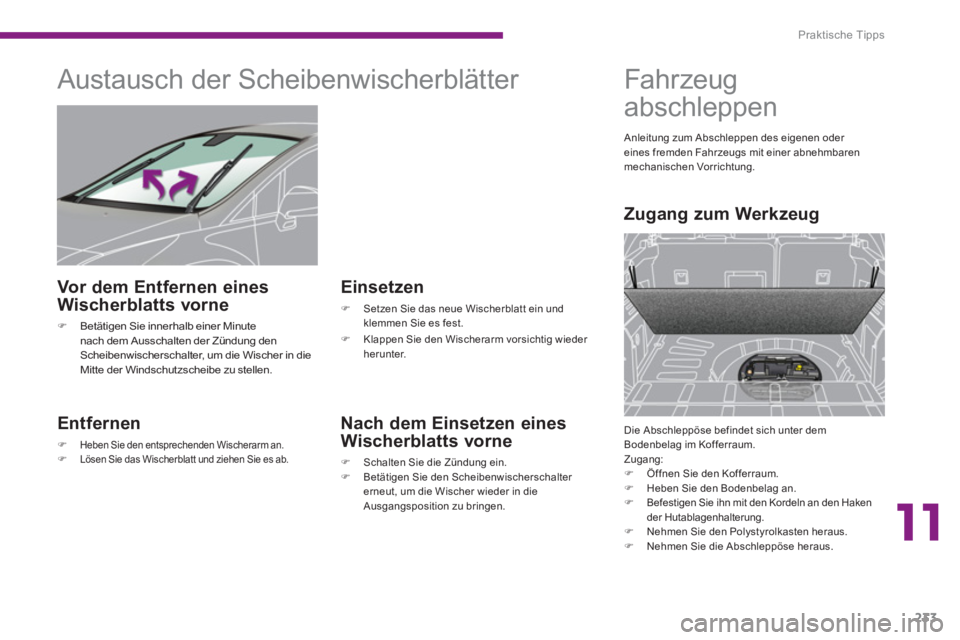

Austausch der Scheibenwischerblätter
Entfernen
)
Heben Sie den entsprechenden Wischerarm an.
) Lösen Sie das Wischerblatt und ziehen Sie es ab.
Einsetzen
)
Setzen Sie das neue Wischerblatt ein und
klemmen Sie es fest.
)
Klappen Sie den Wischerarm vorsichtig wieder
herunter.
Vor dem Entfernen eines
Wischerblatts vorne
) Betätigen Sie innerhalb einer Minute
nach dem Ausschalten der Zündung den
Scheibenwischerschalter, um die Wischer in die
Mitte der Windschutzscheibe zu stellen.
Nach dem Einsetzen eines
Wischerblatts vorne
)
Schalten Sie die Zündung ein.
)
Betätigen Sie den Scheibenwischerschalter
erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.
Fahrzeug
abschleppen
Zugang zum Werkzeug
Die Abschleppöse befindet sich unter dem
Bodenbelag im Kofferraum.
Zugang:
)
Öffnen Sie den Kofferraum.
)
Heben Sie den Bodenbelag an.
)
Befestigen Sie ihn mit den Kordeln an den Haken
der Hutablagenhalterung.
)
Nehmen Sie den Polystyrolkasten heraus.
)
Nehmen Sie die Abschleppöse heraus
.
Anleitung zum Abschleppen des eigenen oder
eines fremden Fahrzeugs mit einer abnehmbaren
mechanischen Vorrichtung.
Page 236 of 388
Praktische Tipps
234

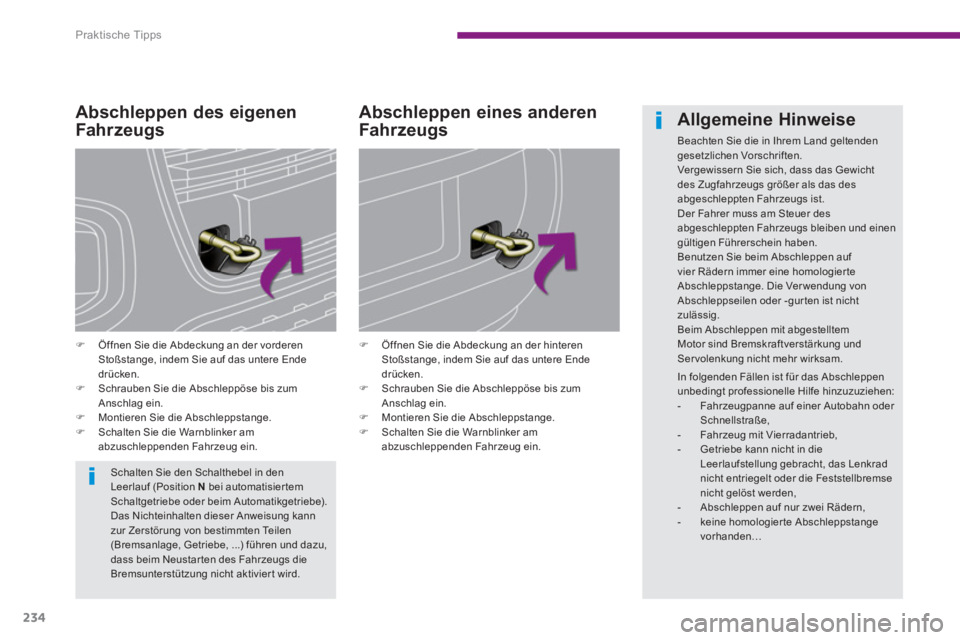

Abschleppen des eigenen
Fahr zeugs
)
Öffnen Sie die Abdeckung an der vorderen
Stoßstange, indem Sie auf das untere Ende
drücken.
)
Schrauben Sie die Abschleppöse bis zum
Anschlag ein.
)
Montieren Sie die Abschleppstange.
)
Schalten Sie die Warnblinker am
abzuschleppenden Fahrzeug ein.
)
Öffnen Sie die Abdeckung an der hinteren
Stoßstange, indem Sie auf das untere Ende
drücken.
)
Schrauben Sie die Abschleppöse bis zum
Anschlag ein.
)
Montieren Sie die Abschleppstange.
)
Schalten Sie die Warnblinker am
abzuschleppenden Fahrzeug ein.
Abschleppen eines anderen
Fahr zeugs
Schalten Sie den Schalthebel in den
Leerlauf (Position N
bei automatisier tem
Schaltgetriebe oder beim Automatikgetriebe).
Das Nichteinhalten dieser Anweisung kann
zur Zerstörung von bestimmten Teilen
(Bremsanlage, Getriebe, ...) führen und dazu,
dass beim Neustar ten des Fahrzeugs die
Bremsunterstützung nicht aktivier t wird.
Allgemeine Hinweise
Beachten Sie die in Ihrem Land geltenden
gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und einen
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologier te
Abschleppstange. Die Ver wendung von
Abschleppseilen oder -gur ten ist nicht
zulässig.
Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Ser volenkung nicht mehr wirksam.
In folgenden Fällen ist für das Abschleppen
unbedingt professionelle Hilfe hinzuzuziehen:
- Fahrzeugpanne auf einer Autobahn oder
Schnellstraße,
- Fahrzeug mit Vierradantrieb,
- Getriebe kann nicht in die
Leerlaufstellung gebracht, das Lenkrad
nicht entriegelt oder die Feststellbremse
nicht gelöst werden,
- Abschleppen auf nur zwei Rädern,
- keine homologier te Abschleppstange
vorhanden…
Page 237 of 388
11
Praktische Tipps
235

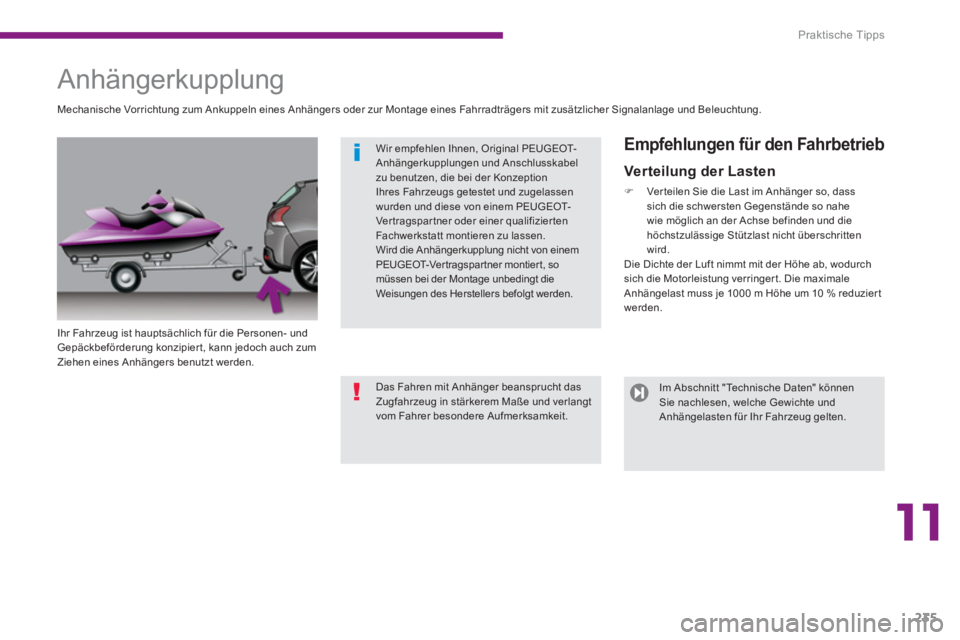

Anhängerkupplung
Ihr Fahrzeug ist hauptsächlich für die Personen- und
Gepäckbeförderung konzipier t, kann jedoch auch zum
Ziehen eines Anhängers benutzt werden.
Empfehlungen für den Fahrbetrieb
Mechanische Vorrichtung zum Ankuppeln eines Anhängers oder zur Montage eines Fahrradträgers mit zusätzlicher Signalanlage und Beleuchtung.
Verteilung der Lasten
)
Ver teilen Sie die Last im Anhänger so, dass
sich die schwersten Gegenstände so nahe
wie möglich an der Achse befinden und die
höchstzulässige Stützlast nicht überschritten
wird.
Die Dichte der Luft nimmt mit der Höhe ab, wodurch
sich die Motorleistung verringer t. Die maximale
Anhängelast muss je 1000 m Höhe um 10 % reduzier t
werden.
Wir empfehlen Ihnen, Original PEUGEOT-
Anhängerkupplungen und Anschlusskabel
zu benutzen, die bei der Konzeption
Ihres Fahrzeugs getestet und zugelassen
wurden und diese von einem PEUGEOT-
Vertragspartner oder einer qualifizierten
Fachwerkstatt montieren zu lassen.
Wird die Anhängerkupplung nicht von einem
PEUGEOT-Vertragspartner montiert, so
müssen bei der Montage unbedingt die
Weisungen des Herstellers befolgt werden.
Im Abschnitt "Technische Daten" können
Sie nachlesen, welche Gewichte und
Anhängelasten für Ihr Fahrzeug gelten.
Das Fahren mit Anhänger beansprucht das
Zugfahrzeug in stärkerem Maße und verlangt
vom Fahrer besondere Aufmerksamkeit.
Page 238 of 388
Praktische Tipps
236

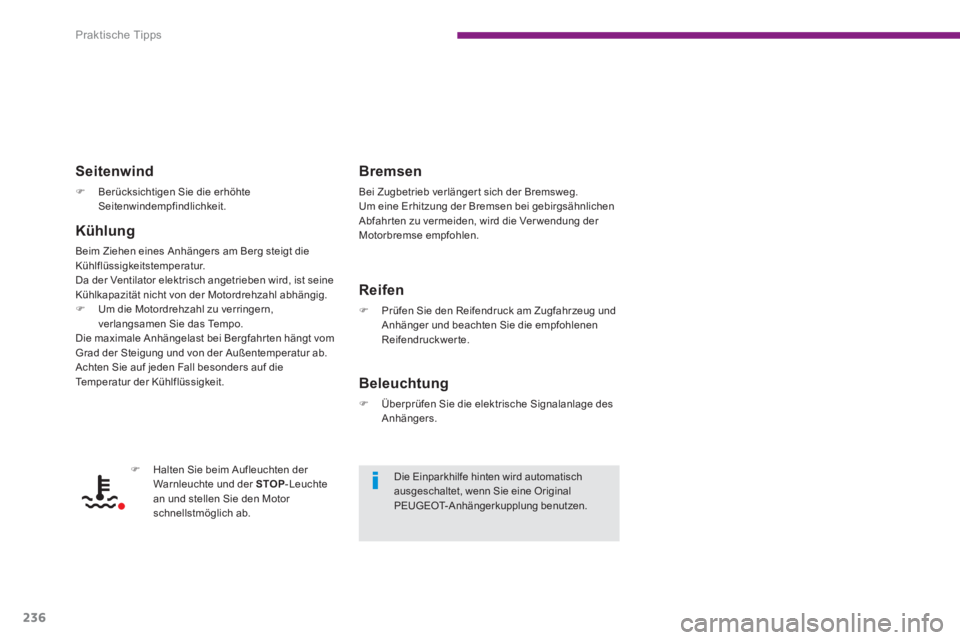

Seitenwind
)
Berücksichtigen Sie die erhöhte
Seitenwindempfindlichkeit.
Kühlung
Beim Ziehen eines Anhängers am Berg steigt die
Kühlflüssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben wird, ist seine
Kühlkapazität nicht von der Motordrehzahl abhängig.
)
Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Die maximale Anhängelast bei Bergfahr ten hängt vom
Grad der Steigung und von der Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf die
Temperatur der Kühlflüssigkeit.
Bremsen
Bei Zugbetrieb verlänger t sich der Bremsweg.
Um eine Erhitzung der Bremsen bei gebirgsähnlichen
Abfahr ten zu vermeiden, wird die Ver wendung der
Motorbremse empfohlen.
Reifen
)
Prüfen Sie den Reifendruck am Zugfahrzeug und
Anhänger und beachten Sie die empfohlenen
Reifendruckwerte.
Beleuchtung
)
Überprüfen Sie die elektrische Signalanlage des
Anhängers.
)
Halten Sie beim Aufleuchten der
Warnleuchte und der STOP
-Leuchte
an und stellen Sie den Motor
schnellstmöglich ab.
Die Einparkhilfe hinten wird automatisch
ausgeschaltet, wenn Sie eine Original
PEUGEOT-Anhängerkupplung benutzen.
Page 239 of 388
11
Praktische Tipps
237

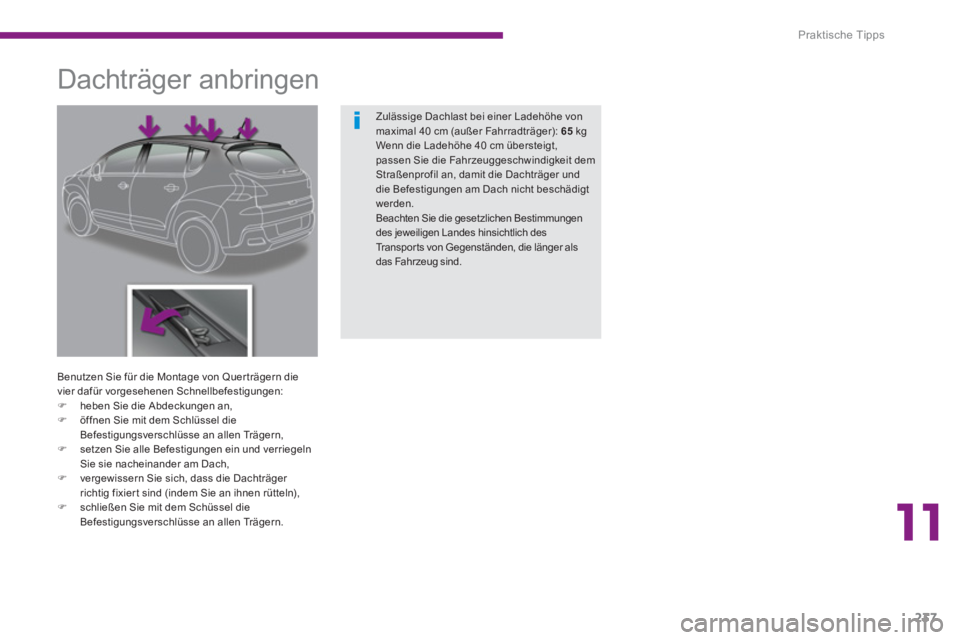

Dachträger anbringen
Benutzen Sie für die Montage von Quer trägern die
vier dafür vorgesehenen Schnellbefestigungen:
)
heben Sie die Abdeckungen an,
)
öffnen Sie mit dem Schlüssel die
Befestigungsverschlüsse an allen Trägern,
)
setzen Sie alle Befestigungen ein und verriegeln
Sie sie nacheinander am Dach,
)
vergewissern Sie sich, dass die Dachträger
richtig fixier t sind (indem Sie an ihnen rütteln),
)
schließen Sie mit dem Schüssel die
Befestigungsverschlüsse an allen Trägern.
Zulässige Dachlast bei einer Ladehöhe von
maximal 40 cm (außer Fahrradträger): 65
kg
Wenn die Ladehöhe 40 cm übersteigt,
passen Sie die Fahrzeuggeschwindigkeit dem
Straßenprofil an, damit die Dachträger und
die Befestigungen am Dach nicht beschädigt
werden.
Beachten Sie die gesetzlichen Bestimmungen
des jeweiligen Landes hinsichtlich des
Transpor ts von Gegenständen, die länger als
das Fahrzeug sind.
Page 240 of 388
Praktische Tipps
238

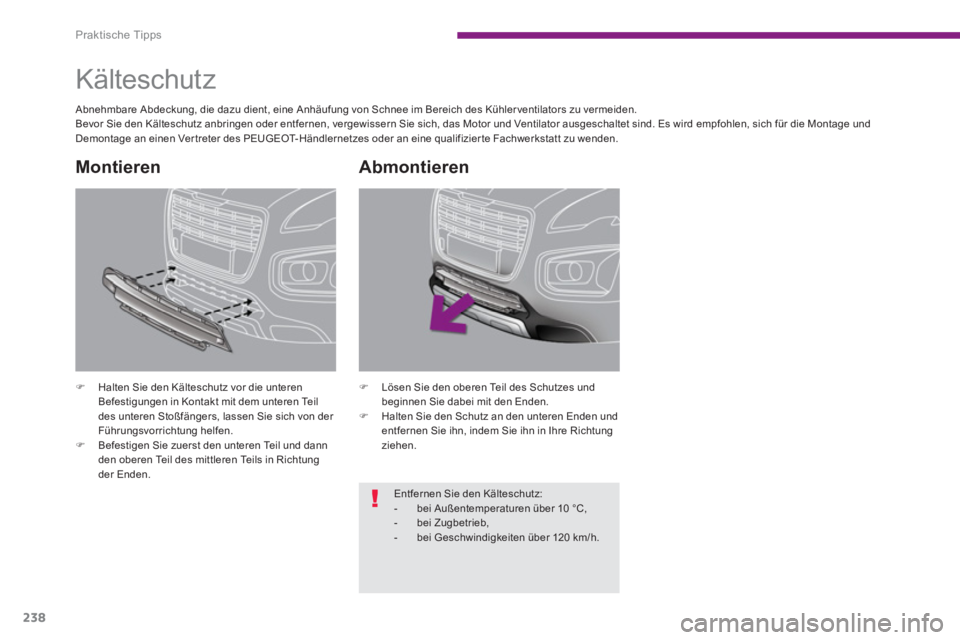

Kälteschutz
)
Halten Sie den Kälteschutz vor die unteren
Befestigungen in Kontakt mit dem unteren Teil
des unteren Stoßfängers, lassen Sie sich von der
Führungsvorrichtung helfen.
)
Befestigen Sie zuerst den unteren Teil und dann
den oberen Teil des mittleren Teils in Richtung
der Enden.
Montieren
)
Lösen Sie den oberen Teil des Schutzes und
beginnen Sie dabei mit den Enden.
)
Halten Sie den Schutz an den unteren Enden und
entfernen Sie ihn, indem Sie ihn in Ihre Richtung
ziehen.
Abmontieren
Abnehmbare Abdeckung, die dazu dient, eine Anhäufung von Schnee im Bereich des Kühler ventilators zu vermeiden.
Bevor Sie den Kälteschutz anbringen oder entfernen, vergewissern Sie sich, das Motor und Ventilator ausgeschaltet sind. Es wird empfohlen, sich für die Montage und
Demontage an einen Ver treter des PEUGEOT-Händlernetzes oder an eine qualifizier te Fachwerkstatt zu wenden.
Entfernen Sie den Kälteschutz:
- bei Außentemperaturen über 10 °C,
- bei Zugbetrieb,
- bei Geschwindigkeiten über 120 km/h.
