PEUGEOT 3008 2013.5. Betriebsanleitungen (in German)
Manufacturer: PEUGEOT, Model Year: 2013.5., Model line: 3008, Model: PEUGEOT 3008 2013.5.Pages: 388, PDF-Größe: 42.92 MB

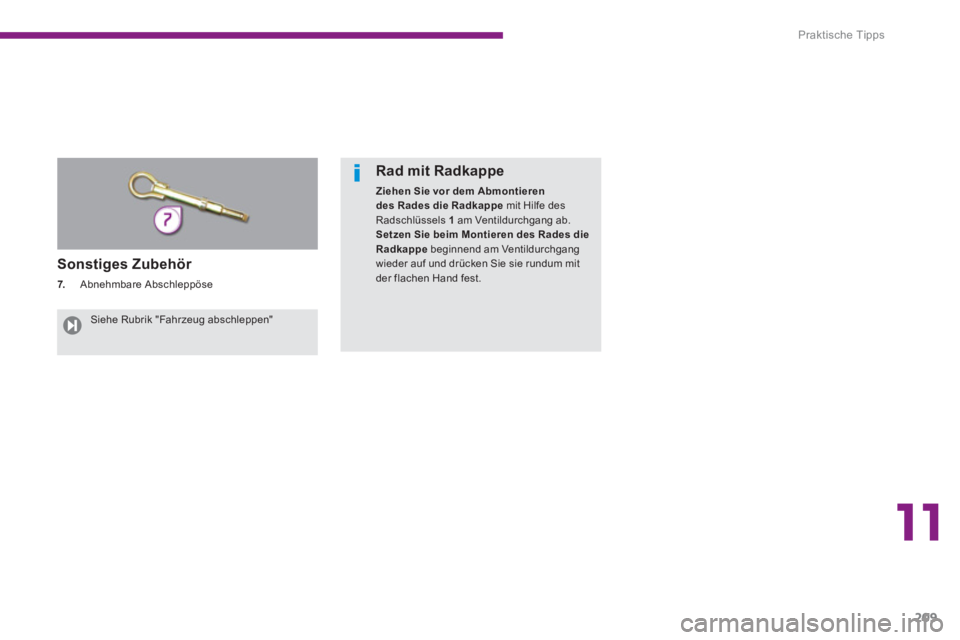

Page 211 of 388
11
Praktische Tipps
209
Rad mit Radkappe
Ziehen Sie vor dem Abmontieren
des Rades die Radkappe
mit Hilfe des
Radschlüssels 1
am Ventildurchgang ab.
Setzen Sie beim Montieren des Rades die
Radkappe
beginnend am Ventildurchgang
wieder auf und drücken Sie sie rundum mit
der flachen Hand fest.
Siehe Rubrik "Fahrzeug abschleppen"
Sonstiges Zubehör
7.
Abnehmbare Abschleppöse
Page 212 of 388
Praktische Tipps
210
Rad verstauen
)
Verstauen Sie das Rad wieder an seinem Platz.
)
Lösen Sie die mittlere gelbe Schraube mit einigen
Umdrehungen und setzen Sie sie dann auf die
Radmitte.
)
Ziehen Sie die mittlere Schraube bis zum
hörbaren Einrasten fest, damit das Rad richtigen
Halt hat.

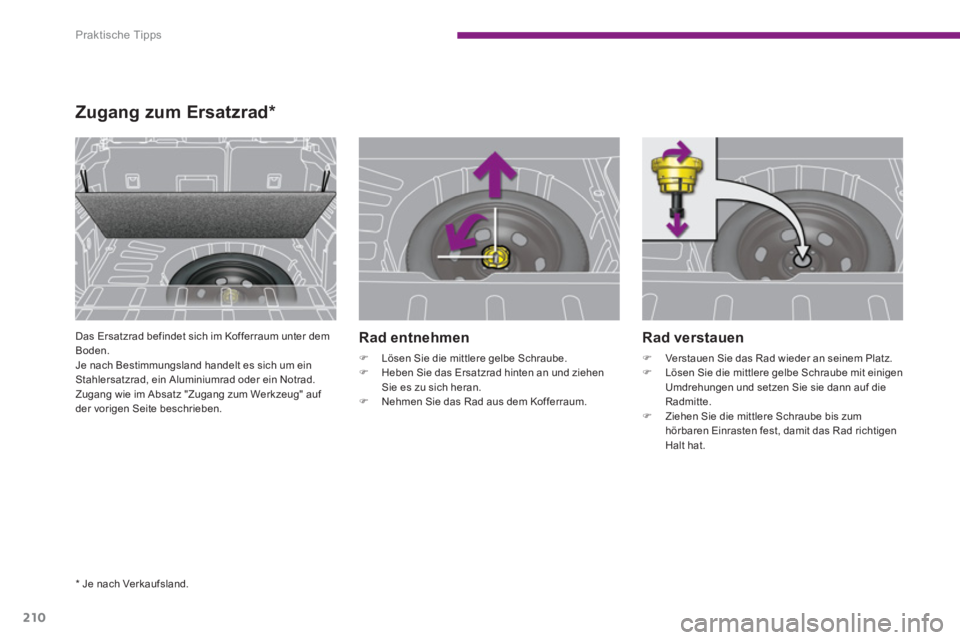

Zugang zum Ersatzrad *
Das Ersatzrad befindet sich im Kofferraum unter dem
Boden.
Je nach Bestimmungsland handelt es sich um ein
Stahlersatzrad, ein Aluminiumrad oder ein Notrad.
Zugang wie im Absatz "Zugang zum Werkzeug" auf
der vorigen Seite beschrieben.
Rad entnehmen
)
Lösen Sie die mittlere gelbe Schraube.
)
Heben Sie das Ersatzrad hinten an und ziehen
Sie es zu sich heran.
)
Nehmen Sie das Rad aus dem Kofferraum.
*
Je nach Verkaufsland
.
Page 213 of 388
11
Praktische Tipps
211
Reifendrucküberwachung
Das Ersatzrad (Notrad oder Stahlrad) hat
keinen Sensor.
Das defekte Rad muss von einem Ver treter
des PEUGEOT-Händlernetzes oder einer
qualifizier ten Fachwerkstatt reparier t werden.

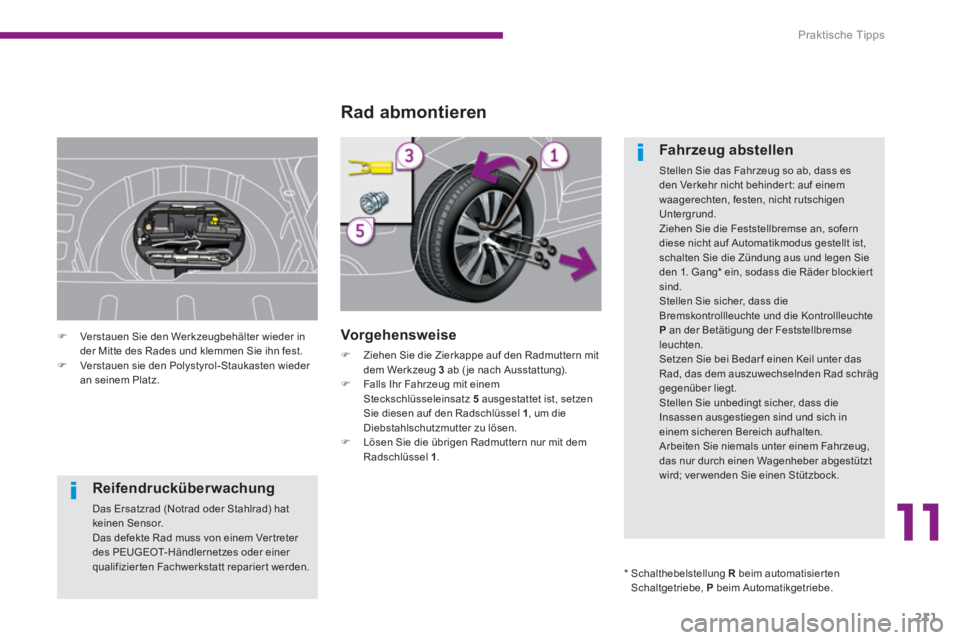

Rad abmontieren
Vorg ehensweise
)
Ziehen Sie die Zierkappe auf den Radmuttern mit
dem Werkzeug 3
ab ( je nach Ausstattung).
)
Falls Ihr Fahrzeug mit einem
Steckschlüsseleinsatz 5
ausgestattet ist, setzen
Sie diesen auf den Radschlüssel 1
, um die
Diebstahlschutzmutter zu lösen.
)
Lösen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
.
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es
den Verkehr nicht behinder t: auf einem
waagerechten, festen, nicht rutschigen
Untergrund.
Ziehen Sie die Feststellbremse an, sofern
diese nicht auf Automatikmodus gestellt ist,
schalten Sie die Zündung aus und legen Sie
den 1. Gang * ein, sodass die Räder blockier t
sind.
Stellen Sie sicher, dass die
Bremskontrollleuchte und die Kontrollleuchte
P
an der Betätigung der Feststellbremse
leuchten.
Setzen Sie bei Bedar f einen Keil unter das
Rad, das dem auszuwechselnden Rad schräg
gegenüber liegt.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird; ver wenden Sie einen Stützbock.
)
Verstauen Sie den Werkzeugbehälter wieder in
der Mitte des Rades und klemmen Sie ihn fest.
)
Verstauen sie den Polystyrol-Staukasten wieder
an seinem Platz.
*
Schalthebelstellung R
beim automatisierten
Schaltgetriebe, P
beim Automatikgetriebe
.
Page 214 of 388
Praktische Tipps
212
)

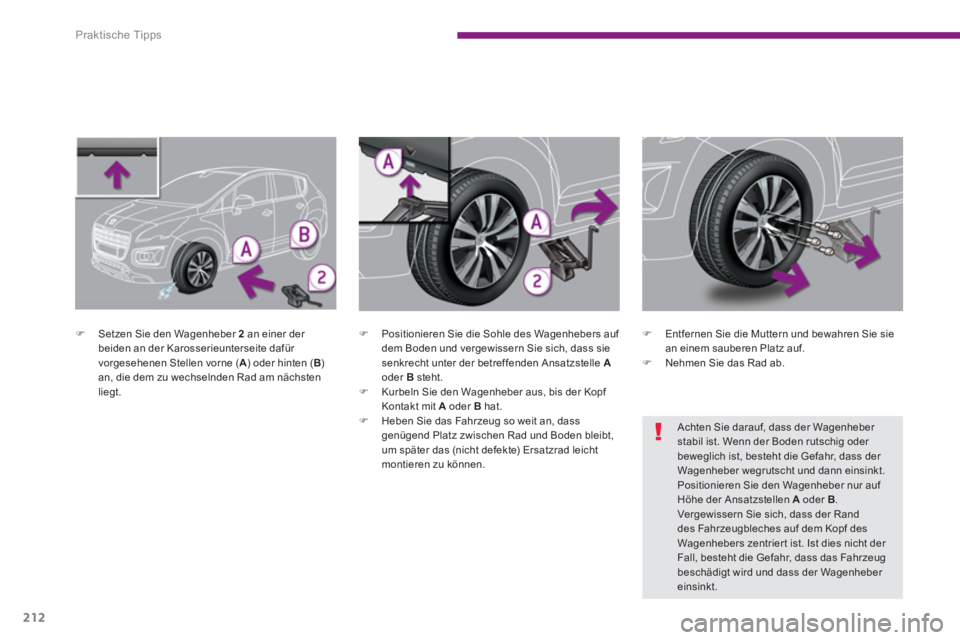

Setzen Sie den Wagenheber 2
an einer der
beiden an der Karosserieunterseite dafür
vorgesehenen Stellen vorne ( A
) oder hinten ( B
)
an, die dem zu wechselnden Rad am nächsten
liegt.
)
Positionieren Sie die Sohle des Wagenhebers auf
dem Boden und vergewissern Sie sich, dass sie
senkrecht unter der betreffenden Ansatzstelle A
oder B
steht.
)
Kurbeln Sie den Wagenheber aus, bis der Kopf
Kontakt mit A
oder B
hat.
)
Heben Sie das Fahrzeug so weit an, dass
genügend Platz zwischen Rad und Boden bleibt,
um später das (nicht defekte) Ersatzrad leicht
montieren zu können.
)
Entfernen Sie die Muttern und bewahren Sie sie
an einem sauberen Platz auf.
)
Nehmen Sie das Rad ab.
Achten Sie darauf, dass der Wagenheber
stabil ist. Wenn der Boden rutschig oder
beweglich ist, besteht die Gefahr, dass der
Wagenheber wegrutscht und dann einsinkt.
Positionieren Sie den Wagenheber nur auf
Höhe der Ansatzstellen A
oder B
.
Vergewissern Sie sich, dass der Rand
des Fahrzeugbleches auf dem Kopf des
Wagenhebers zentrier t ist. Ist dies nicht der
Fall, besteht die Gefahr, dass das Fahrzeug
beschädigt wird und dass der Wagenheber
einsinkt.
Page 215 of 388
11
Praktische Tipps
213

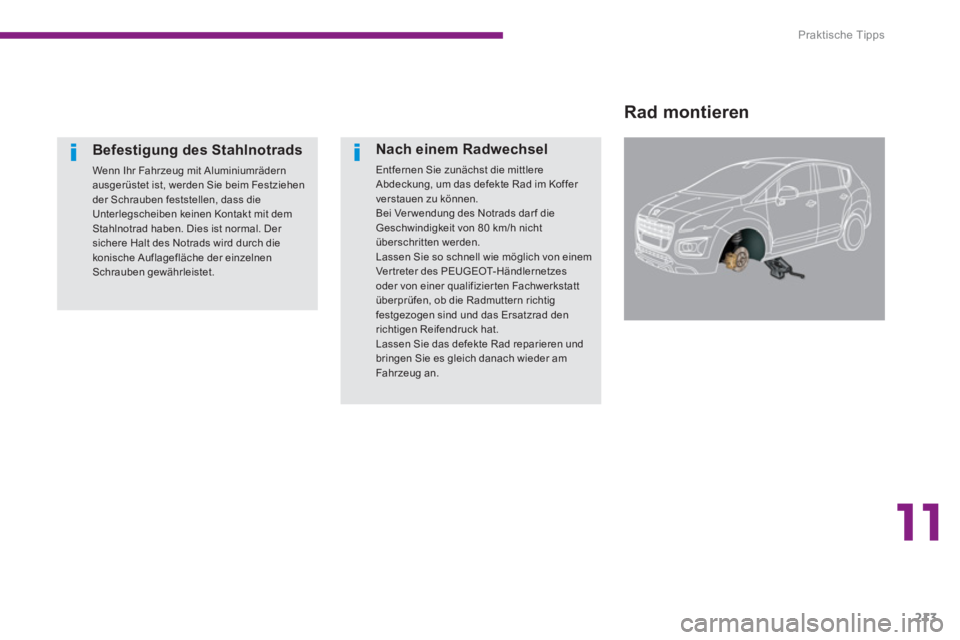

Rad montieren
Befestigung des Stahlnotrads
Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, werden Sie beim Festziehen
der Schrauben feststellen, dass die
Unterlegscheiben keinen Kontakt mit dem
Stahlnotrad haben. Dies ist normal. Der
sichere Halt des Notrads wird durch die
konische Auflagefläche der einzelnen
Schrauben gewährleistet.
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere
Abdeckung, um das defekte Rad im Koffer
verstauen zu können.
Bei Ver wendung des Notrads dar f die
Geschwindigkeit von 80 km/h nicht
überschritten werden.
Lassen Sie so schnell wie möglich von einem
Ver treter des PEUGEOT-Händlernetzes
oder von einer qualifizier ten Fachwerkstatt
überprüfen, ob die Radmuttern richtig
festgezogen sind und das Ersatzrad den
richtigen Reifendruck hat.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
Page 216 of 388
Praktische Tipps
214

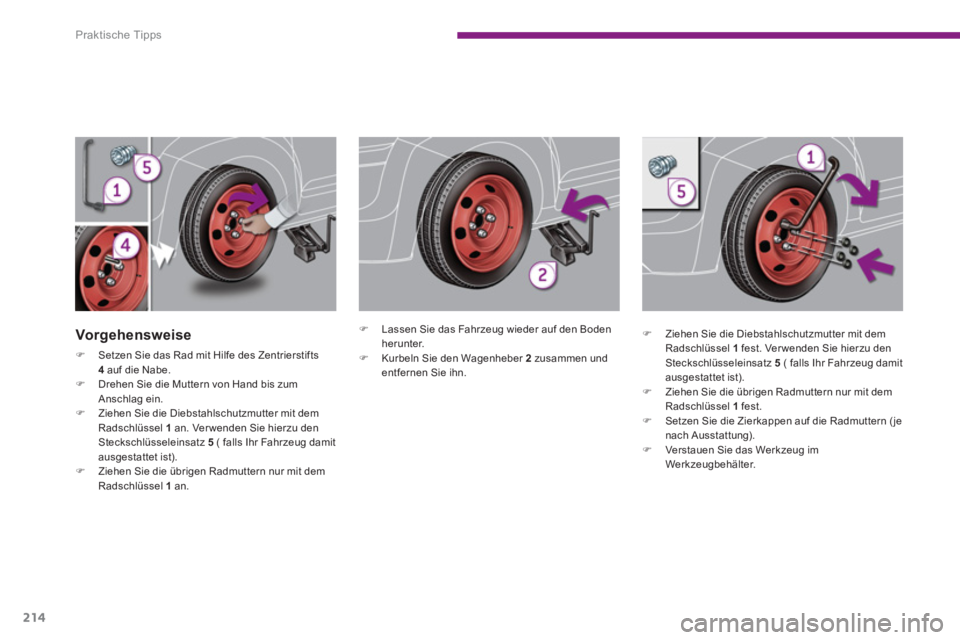

Vorg ehensweise
)
Setzen Sie das Rad mit Hilfe des Zentrierstifts
4
auf die Nabe.
)
Drehen Sie die Muttern von Hand bis zum
Anschlag ein.
)
Ziehen Sie die Diebstahlschutzmutter mit dem
Radschlüssel 1
an. Ver wenden Sie hierzu den
Steckschlüsseleinsatz 5
( falls Ihr Fahrzeug damit
ausgestattet ist).
)
Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
an.
)
Lassen Sie das Fahrzeug wieder auf den Boden
herunter.
)
Kurbeln Sie den Wagenheber 2
zusammen und
entfernen Sie ihn.
)
Ziehen Sie die Diebstahlschutzmutter mit dem
Radschlüssel 1
fest. Ver wenden Sie hierzu den
Steckschlüsseleinsatz 5
( falls Ihr Fahrzeug damit
ausgestattet ist).
)
Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
fest.
)
Setzen Sie die Zierkappen auf die Radmuttern ( je
nach Ausstattung).
)
Verstauen Sie das Werkzeug im
Werkzeugbehälter.
Page 217 of 388
11
Praktische Tipps
215

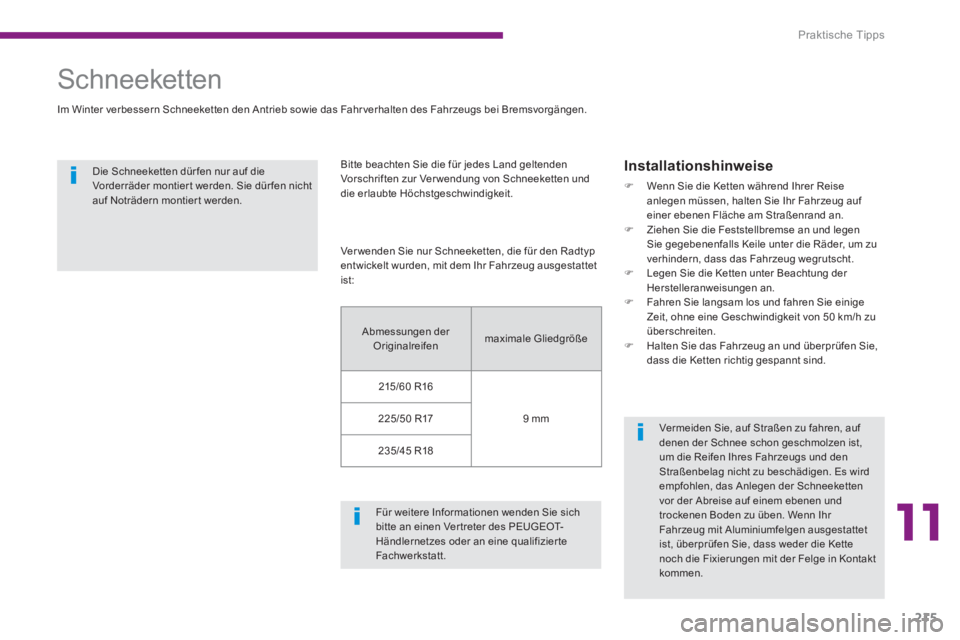

Schneeketten
Im Winter verbessern Schneeketten den Antrieb sowie das Fahr verhalten des Fahrzeugs bei Bremsvorgängen.
Die Schneeketten dür fen nur auf die
Vorderräder montier t werden. Sie dür fen nicht
auf Noträdern montier t werden.
Bitte beachten Sie die für jedes Land geltenden
Vorschriften zur Ver wendung von Schneeketten und
die erlaubte Höchstgeschwindigkeit.
Installationshinweise
)
Wenn Sie die Ketten während Ihrer Reise
anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
)
Ziehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht.
)
Legen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
)
Fahren Sie langsam los und fahren Sie einige
Zeit, ohne eine Geschwindigkeit von 50 km/h zu
überschreiten.
)
Halten Sie das Fahrzeug an und überprüfen Sie,
dass die Ketten richtig gespannt sind.
Vermeiden Sie, auf Straßen zu fahren, auf
denen der Schnee schon geschmolzen ist,
um die Reifen Ihres Fahrzeugs und den
Straßenbelag nicht zu beschädigen. Es wird
empfohlen, das Anlegen der Schneeketten
vor der Abreise auf einem ebenen und
trockenen Boden zu üben. Wenn Ihr
Fahrzeug mit Aluminiumfelgen ausgestattet
ist, überprüfen Sie, dass weder die Kette
noch die Fixierungen mit der Felge in Kontakt
kommen.
Für weitere Informationen wenden Sie sich
bitte an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizier te
Fachwerkstatt.
Ver wenden Sie nur Schneeketten, die für den Radtyp
entwickelt wurden, mit dem Ihr Fahrzeug ausgestattet
ist:
Abmessungen der
Originalreifen maximale Gliedgröße
215/60 R16
9 mm
225/50 R17
235/45 R18
Page 218 of 388
Praktische Tipps
216

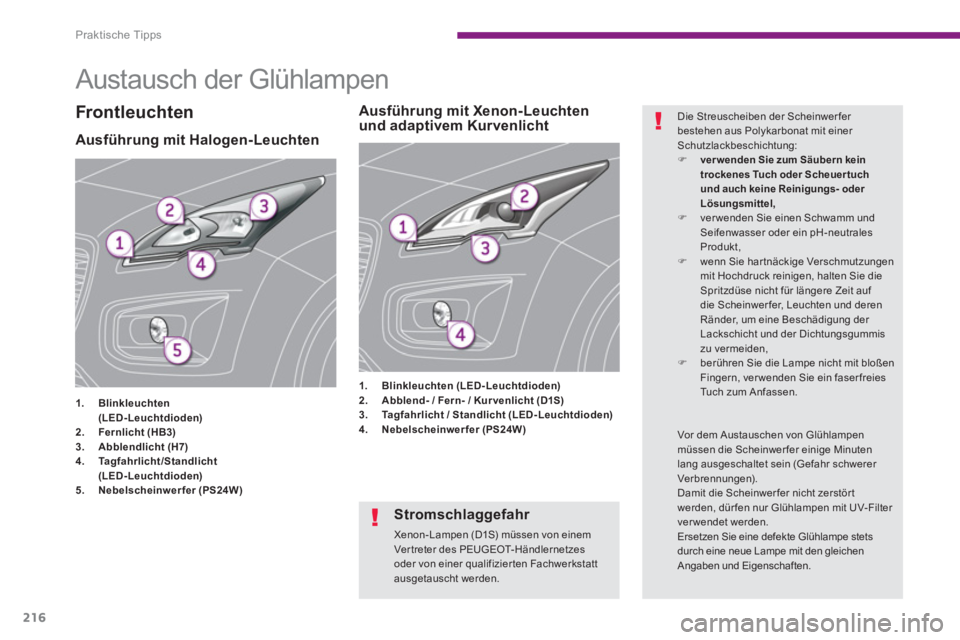

Austausch der Glühlampen
Ausführung mit Halogen-Leuchten
1.
Blinkleuchten
(LED-Leuchtdioden)
2.
Fernlicht (HB3)
3.
Abblendlicht (H7)
4.
Ta g f a h r l i c h t
/Standlicht
(LED-Leuchtdioden)
5.
Nebelscheinwer fer (PS24W)
1.
Blinkleuchten (LED-Leuchtdioden)
2.
Abblend- / Fern- / Kur venlicht (D1S)
3.
Ta g f a h r l i c h t
/ Standlicht (LED-Leuchtdioden)
4.
Nebelscheinwer fer (PS24W)
Ausführung mit Xenon-Leuchten
und adaptivem Kur venlicht
Frontleuchten
Die Streuscheiben der Scheinwer fer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
)
ver wenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
)
ver wenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
)
wenn Sie har tnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf
die Scheinwer fer, Leuchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis
zu vermeiden,
)
berühren Sie die Lampe nicht mit bloßen
Fingern, ver wenden Sie ein faser freies
Tuch zum Anfassen.
Stromschlaggefahr
Xenon- Lampen (D1S) müssen von einem
Ver treter des PEUGEOT-Händlernetzes
oder von einer qualifizier ten Fachwerkstatt
ausgetauscht werden.
Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige Minuten
lang ausgeschaltet sein (Gefahr schwerer
Ver brennungen).
Damit die Scheinwer fer nicht zerstör t
werden, dür fen nur Glühlampen mit UV-Filter
verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.

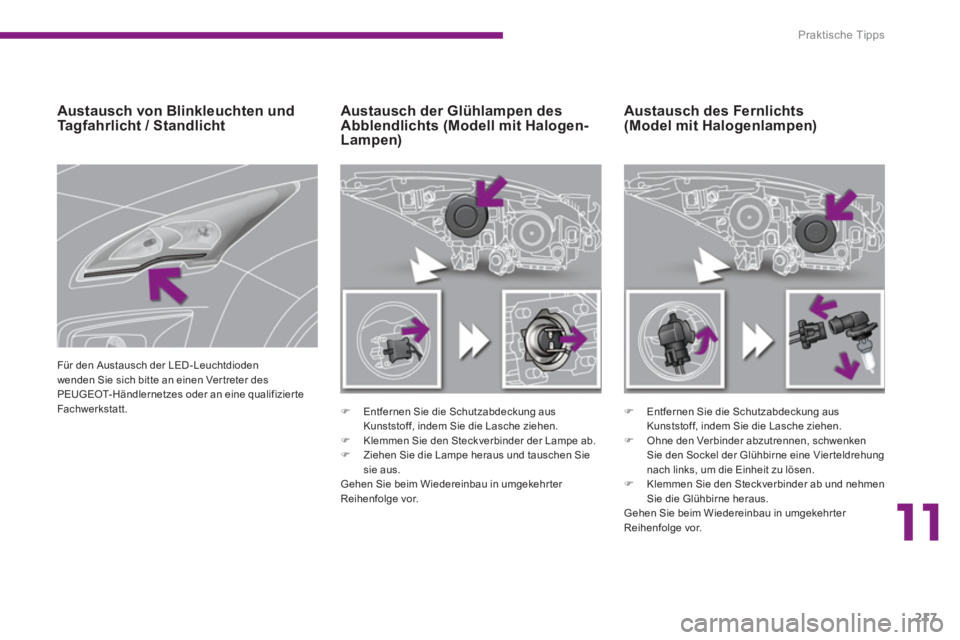

Page 219 of 388
11
Praktische Tipps
217
Austausch des Fernlichts
(Model mit Halogenlampen)
Austausch der Glühlampen des
Abblendlichts (Modell mit Halogen-
Lampen)
)
Entfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie die Lasche ziehen.
)
Klemmen Sie den Steckverbinder der Lampe ab.
)
Ziehen Sie die Lampe heraus und tauschen Sie
sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
)
Entfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie die Lasche ziehen.
)
Ohne den Verbinder abzutrennen, schwenken
Sie den Sockel der Glühbirne eine Vier teldrehung
nach links, um die Einheit zu lösen.
)
Klemmen Sie den Steckverbinder ab und nehmen
Sie die Glühbirne heraus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Austausch von Blinkleuchten und
Tagfahrlicht / Standlicht
Für den Austausch der LED - Leuchtdioden
wenden Sie sich bitte an einen Ver treter des
PEUGEOT-Händlernetzes oder an eine qualifizier te
Fachwerkstatt.
Page 220 of 388
Praktische Tipps
218

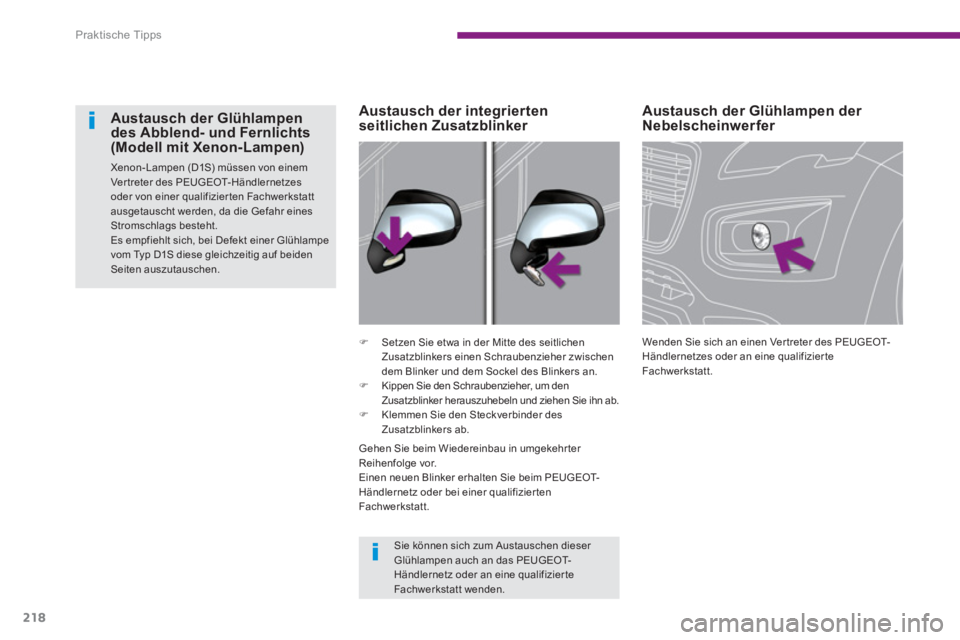

Austausch der Glühlampen der
Nebelscheinwerfer
Wenden Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizier te
Fachwerkstatt.
)
Setzen Sie etwa in der Mitte des seitlichen
Zusatzblinkers einen Schraubenzieher zwischen
dem Blinker und dem Sockel des Blinkers an.
)
Kippen Sie den Schraubenzieher, um den
Zusatzblinker herauszuhebeln und ziehen Sie ihn ab.
)
Klemmen Sie den Steckverbinder des
Zusatzblinkers ab.
Austausch der integrierten
seitlichen Zusatzblinker
Austausch der Glühlampen
des Abblend- und Fernlichts
(Modell mit Xenon-Lampen)
Xenon- Lampen (D1S) müssen von einem
Ver treter des PEUGEOT-Händlernetzes
oder von einer qualifizier ten Fachwerkstatt
ausgetauscht werden, da die Gefahr eines
Stromschlags besteht.
Es empfiehlt sich, bei Defekt einer Glühlampe
vom Typ D1S diese gleichzeitig auf beiden
Seiten auszutauschen.
Sie können sich zum Austauschen dieser
Glühlampen auch an das PEUGEOT-
Händlernetz oder an eine qualifizier te
Fachwerkstatt wenden.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Einen neuen Blinker erhalten Sie beim PEUGEOT-
Händlernetz oder bei einer qualifizier ten
Fachwerkstatt.
