PEUGEOT 3008 2013.5. Instrukcja obsługi (in Polish)

9
159 Jazda

Usterki

W razie zapalenia się kontrolki usterki elektrycznego hamulca postojowego oraz jednej lub kilku kontrolek opisanych w poniższych tabelach należy zatrzymać
samochód w bezpiecznym miejscu (poziomo, z włączonym biegiem) i jak najszybciej skontaktować się z ASO SIECI PEUGEOT lub z warsztatem specjalistycznym.



Sytuacje



Konsekwencje


Wyświetlenie komunikatu " Usterka
hamulca postojowego
" oraz zapalenie siÄ™
następujących kontrolek:

- Funkcje automatycznie są wyłączone.

- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.

- Elektryczny hamulec postojowy można włączyć jedynie ręcznie.
Wyświetlenie komunikatu " Usterka
hamulca postojowego
" oraz zapalenie siÄ™
następujących kontrolek:

- Ręczne zwolnienie elektrycznego hamulca postojowego jest możliwe jedynie po naciśnięciu
pedału przyspieszenia i zwolnieniu dźwigni.

- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.

- Automatyczne funkcje i ręczne włączanie hamulca są dostępne.
Wyświetlenie komunikatu " Usterka
hamulca postojowego
" oraz zapalenie siÄ™
następuj
Ä…cych kontrolek:

- Funkcje automatycznie są wyłączone.

- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.


WÅ‚Ä…czanie elektrycznego hamulca postojowego:


)
Zatrzymać samochód i wyłączyć zapłon.

)
Pociągnąć dźwignię i przytrzymać przez co najmniej 5 sekund lub do
zakończenia zaciągania hamulca.

)
Włączyć zapłon i sprawdzić, czy zapaliła się kontrolka elektrycznego hamulca postojowego.
Zaciąganie hamulca odbywa się wolniej niż podczas normalnego działania.
Wyłączanie elektrycznego hamulca postojowego:


)
Włączyć zapłon.

)
Pociągnąć dźwignię i przytrzymać ją przez około 3 sekundy, a następnie puścić.
Jeżeli kontrolka hamulca miga lub jeżeli kontrolki nie zapal
ą się po włączeniu zapłonu, procedury
nie działają. Zatrzymać samochód na poziomej powierzchni i sprawdzić system w ASO SIECI
PEUGEOT lub w warsztacie specjalistycznym. i ewentualnie



miga

160Jazda


Sytuacje



Konsekwencje


Wyświetlenie komunikatu " Usterka linki
hamulca postojowego – tr yb automatyczny
włączony
" oraz zapalenie się następujących
kontrolek:




- Dostępne są jedynie funkcje automatycznego włączania hamulca po wyłączeniu silnika i
automatycznego zwalniania hamulca po przyspieszeniu.

- Włączanie/wyłączanie ręczne elektrycznego hamulca postojowego oraz hamowanie awaryjne
są niedostępne.



i ewentualnie



miga
Usterka akumulatora

- Zapalenie siÄ™ kontrolki akumulatora wymaga natychmiastowego zatrzymania samochodu z
zachowaniem niezbędnych środków ostrożności. Zatrzymać i unieruchomić samochód (w
razie potrzeby podłożyć dwa kliny pod koła).

- Włączyć elektryczny hamulec postojowy przed wyłączeniem silnika.

9

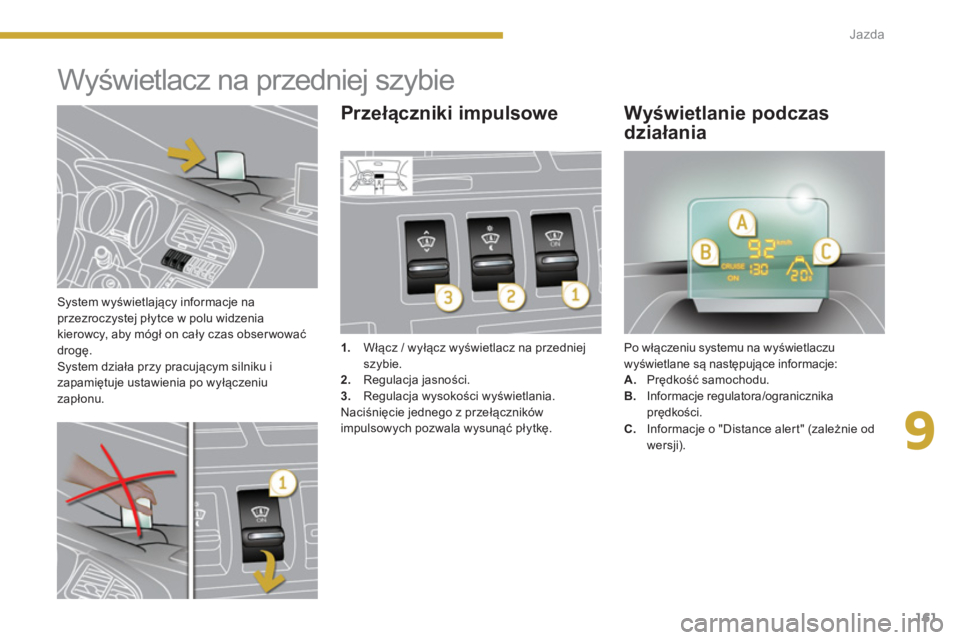

161 Jazda

System wyświetlający informacje na
przezroczystej płytce w polu widzenia
kierowcy, aby mógł on cały czas obser wować
drogÄ™.
System działa przy pracującym silniku i
zapamiętuje ustawienia po wyłączeniu
zapłonu.








Wyświetlacz na przedniej szybie



1.
Włącz / wyłącz wyświetlacz na przedniej
szybie.

2.
Regulacja jasności.

3.
Regulacja wysokości wyświetlania.
Naciśnięcie jednego z przełączników
impulsowych pozwala wysunąć płytkę. Po włączeniu systemu na wyświetlaczu
wyświetlane są następujące informacje:


A.
Prędkość samochodu.

B.
Informacje regulatora/ogranicznika
prędkości.



Przełączniki impulsowe
Wyświetlanie podczas
działania



C.
Informacje o "Distance alert" (zależnie od
wersji).

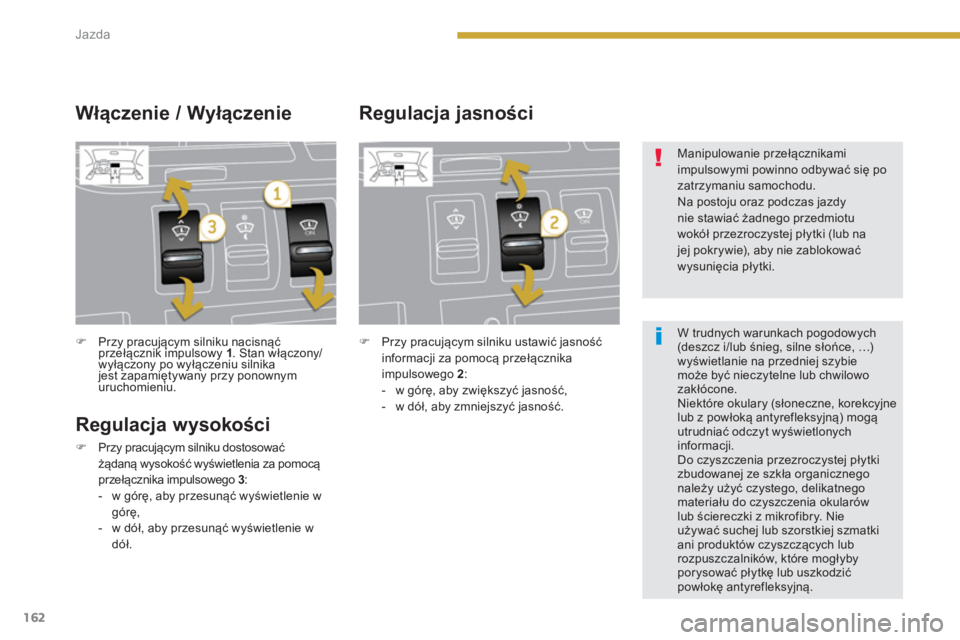

162Jazda


)
Przy pracującym silniku nacisnąć
przełącznik impulsowy 1
. Stan włączony/
wyłączony po wyłączeniu silnika
jest zapamiętywany przy ponownym
uruchomieniu.



Regulacja wysokości



)
Przy pracującym silniku dostosować
żądaną wysokość wyświetlenia za pomocą
przełącznika impulsowego 3
:


- w górę, aby przesunąć wyświetlenie w
górę,

- w dół, aby przesunąć wyświetlenie w
dół.




Włączenie / Wyłączenie
Regulacja jasności



)
Przy pracującym silniku ustawić jasność
informacji za pomocą przełącznika
impulsowego 2
:


- w górę, aby zwiększyć jasność,

- w dół, aby zmniejszyć jasność.



Manipulowanie przełącznikami
impulsowymi powinno odbywać się po
zatrzymaniu samochodu.
Na postoju oraz podczas jazdy
nie stawiać żadnego przedmiotu
wokół przezroczystej płytki (lub na
jej pokrywie), aby nie zablokować
wysunięcia płytki.

W trudnych warunkach pogodowych
(deszcz i/lub śnieg, silne słońce, …)
wyświetlanie na przedniej szybie
może być nieczytelne lub chwilowo
zakłócone.
Niektóre okulary (słoneczne, korekcyjne
lub z powłoką antyrefleksyjną) mogą
utrudnia
ć odczyt wyświetlonych
informacji.
Do czyszczenia przezroczystej płytki
zbudowanej ze szkła organicznego
należy użyć czystego, delikatnego
materiału do czyszczenia okularów
lub ściereczki z mikrofibry. Nie
używać suchej lub szorstkiej szmatki
ani produktów czyszczących lub
rozpuszczalników, które mogłyby
porysować płytkę lub uszkodzić
powłokę antyrefleksyjną.

9

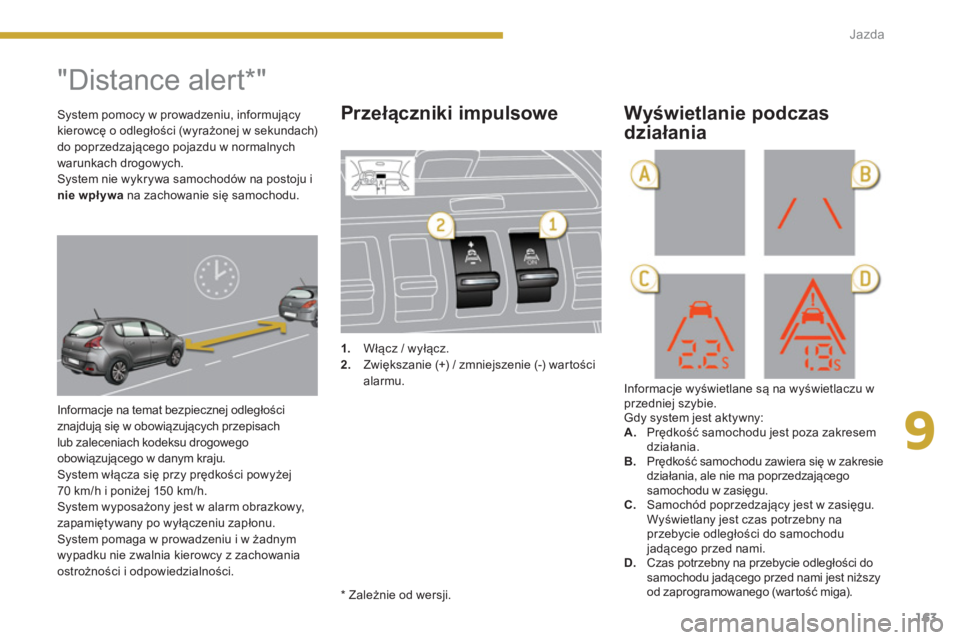

163 Jazda





"Distance alert * "

Informacje na temat bezpiecznej odległości
znajdujÄ… siÄ™ w obowiÄ…zujÄ…cych przepisach
lub zaleceniach kodeksu drogowego
obowiÄ…zujÄ…cego w danym kraju.
System włącza się przy prędkości powyżej
70 km/h i poniżej 150 km/h.
System wyposażony jest w alarm obrazkowy,
zapamiętywany po wyłączeniu zapłonu.
System pomaga w prowadzeniu i w żadnym
wypadku nie zwalnia kierowcy z zachowania
ostrożności i odpowiedzialności.

1.
Włącz / wyłącz.

2.
Zwiększanie (+) / zmniejszenie (-) wartości
alarmu.

Informacje wyświetlane są na wyświetlaczu w
przedniej szybie.
Gdy system jest aktywny:


A.
Prędkość samochodu jest poza zakresem
działania.

B.
Prędkość samochodu zawiera się
w zakresie
działania, ale nie ma poprzedzającego
samochodu w zasięgu.

C.
Samochód poprzedzający jest w zasięgu.
Wyświetlany jest czas potrzebny na
przebycie odległości do samochodu
jadÄ…cego przed nami.

D.
Czas potrzebny na przebycie odległości do
samochodu jadącego przed nami jest niższy
od zaprogramowanego (wartość miga).



Przełączniki impulsowe
Wyświetlanie podczas
działania

System pomocy w prowadzeniu, informujÄ…cy
kierowcę o odległości (wyrażonej w sekundach)
do poprzedzajÄ…cego pojazdu w normalnych
warunkach drogowych.
System nie wykrywa samochodów na postoju i
nie wpływa
na zachowanie siÄ™ samochodu.

*
Zależnie od wersji.

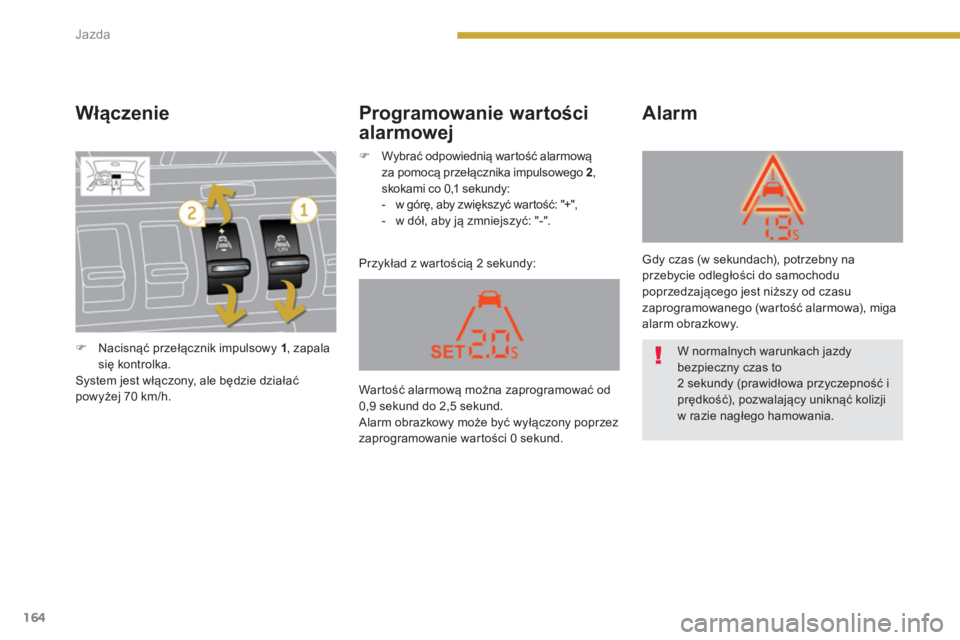

164Jazda

WÅ‚Ä…czenie

Przykład z wartością 2 sekundy:


Alarm

Programowanie wartości
alarmowej


)
Nacisnąć przełącznik impulsowy 1
, zapala
siÄ™ kontrolka.
System jest włączony, ale będzie działać
powyżej 70 km/h. War tość alarmową można zaprogramować od
0,9 sekund do 2,5 sekund.
Alarm obrazkowy może być wyłączony poprzez
zaprogramowanie wartości 0 sekund. Gdy czas (w sekundach), potrzebny na
przebycie odległości do samochodu
poprzedzającego jest niższy od czasu
zaprogramowanego (wartość alarmowa), miga
alarm obrazkowy.

W normalnych warunkach jazdy
bezpieczny czas to
2 sekundy (prawidłowa przyczepność i
prędkość), pozwalający uniknąć kolizji
w razie nagłego hamowania.


)
Wybrać odpowiednią wartość alarmową
za pomocą przełącznika impulsowego
2
,
skokami co 0,1 sekundy:


- w górę, aby zwiększyć wartość: "+",

- w dół, aby ją zmniejszyć: "-".

9

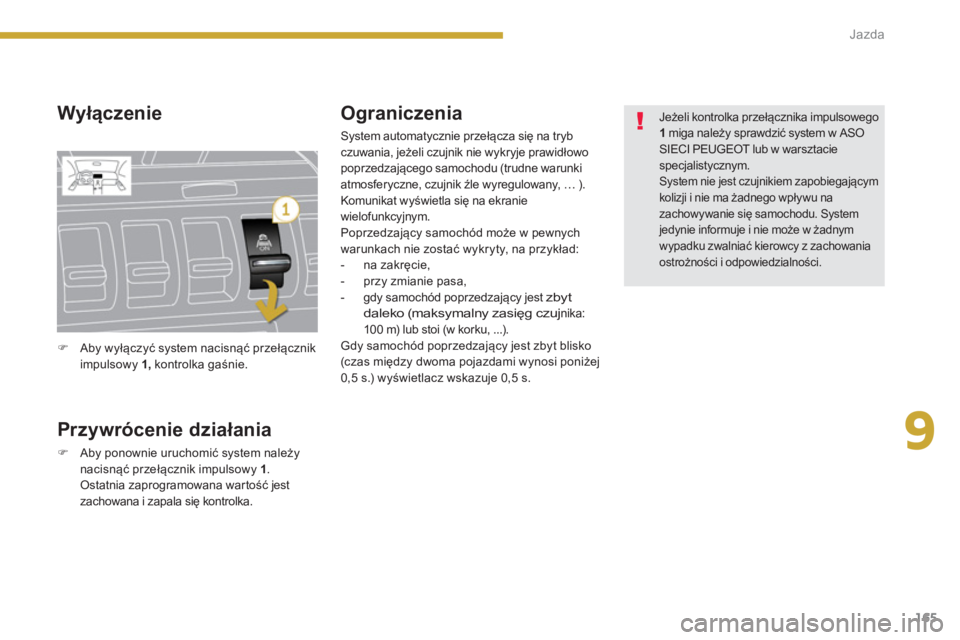

165 Jazda

Wyłączenie

Przywrócenie działania



)
Aby ponownie uruchomić system należy
nacisnąć przełącznik impulsowy 1
.
Ostatnia zaprogramowana wartość jest
zachowana i zapala siÄ™ kontrolka.



Ograniczenia

System automatycznie przełącza się na tryb
czuwania, jeżeli czujnik nie wykryje prawidłowo
poprzedzajÄ…cego samochodu (trudne warunki
atmosferyczne, czujnik źle wyregulowany, … ).
Komunikat wyświetla się na ekranie
wielofunkcyjnym.
Poprzedzający samochód może w pewnych
warunkach nie zostać wykryty, na przykład:


- na zakręcie,

- przy zmianie pasa,

- gdy samochód poprzedzający jest
zbyt
daleko (maksymalny zasięg czujnika:
100 m) lub stoi (w korku, ...).
Gdy samochód poprzedzający jest zbyt blisko
(c z as między dwoma pojazdami wynosi poniżej
0,5 s.) wyświetlacz wskazuje 0,5 s.
Jeżeli kontrolka przełącznika impulsowego
1
miga należy sprawdzić system w ASO
SIECI PEUGEOT lub w warsztacie
specjalistycznym.
System nie jest czujnikiem zapobiegajÄ…cym
kolizji i nie ma żadnego wpływu na
zachowywanie siÄ™ samochodu. System
jedynie informuje i nie może w żadnym
wypadku zwalniać kierowcy z zachowania
ostrożności i odpowiedzialności.




)
Aby wyłączyć system nacisnąć przełącznik
impulsowy 1,
kontrolka gaśnie.

166Jazda

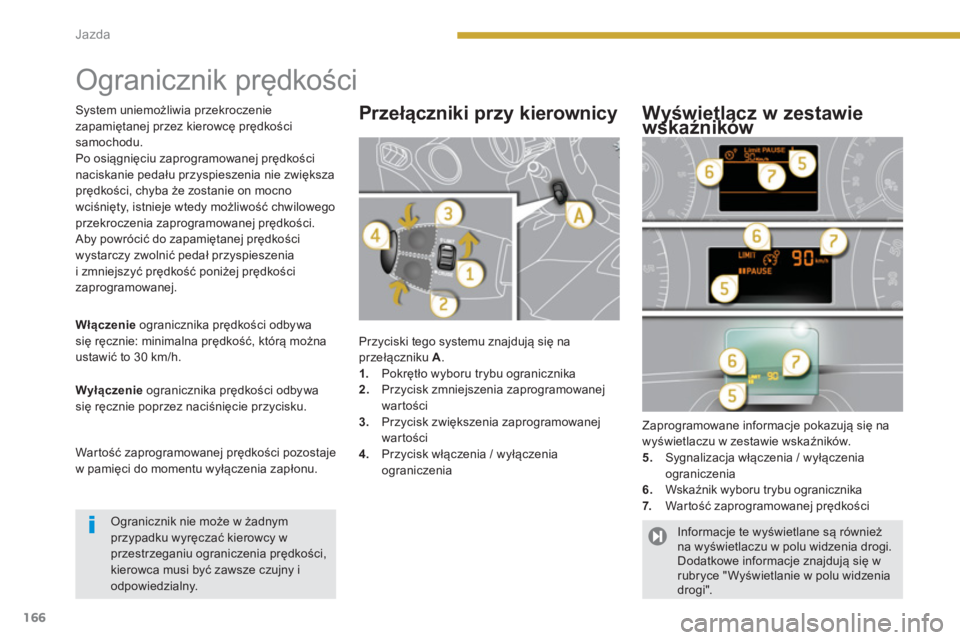

Ogranicznik prędkości

Przyciski tego systemu znajdujÄ… siÄ™ na
przełączniku A
.


1.
Pokrętło wyboru trybu ogranicznika

2.
Przycisk zmniejszenia zaprogramowanej
wartości

3.
Przycisk zwiększenia zaprogramowanej
wartości

4.
Przycisk włączenia / wyłączenia
ograniczenia
Zaprogramowane informacje pokazujÄ… siÄ™ na
wyświetlaczu w zestawie wskaźników.

5.
Sygnalizacja włączenia / wyłączenia
ograniczenia

6.
Wskaźnik wyboru trybu ogranicznika

7.
War tość zaprogramowanej prędkości


Przełączniki przy kierownicy
Wyświetlacz w zestawie
wskaźników


WÅ‚Ä…czenie
ogranicznika prędkości odbywa
się ręcznie: minimalna prędkość, którą można
ustawić to 30 km/h.

Wyłączenie
ogranicznika prędkości odbywa
się ręcznie poprzez naciśnięcie przycisku.
War tość zaprogramowanej prędkości pozostaje
w pamięci do momentu wyłączenia zapłonu.
System uniemożliwia przekroczenie
zapamiętanej przez kierowcę prędkości
samochodu.
Po osiągnięciu zaprogramowanej prędkości
naciskanie pedału przyspieszenia nie zwiększa
prędkości, chyba że zostanie on mocno
wciśnięty, istnieje wtedy możliwość chwilowego
przekroczenia zaprogramowanej prędkości.
Aby powrócić do zapamiętanej prędkości
wystarczy zwolnić pedał przyspieszenia
i zmniejszyć prędkość poniżej prędkości
zaprogramowanej.

Ogranicznik nie może w żadnym
przypadku wyręczać kierowcy w
przestrzeganiu ograniczenia prędkości,
kierowca musi być zawsze czujny i
odpowiedzialny.






Informacje te wyświetlane są również
na wyświetlaczu w polu widzenia drogi.
Dodatkowe informacje znajdujÄ… siÄ™ w
rubryce " Wyświetlanie w polu widzenia
drogi".

9

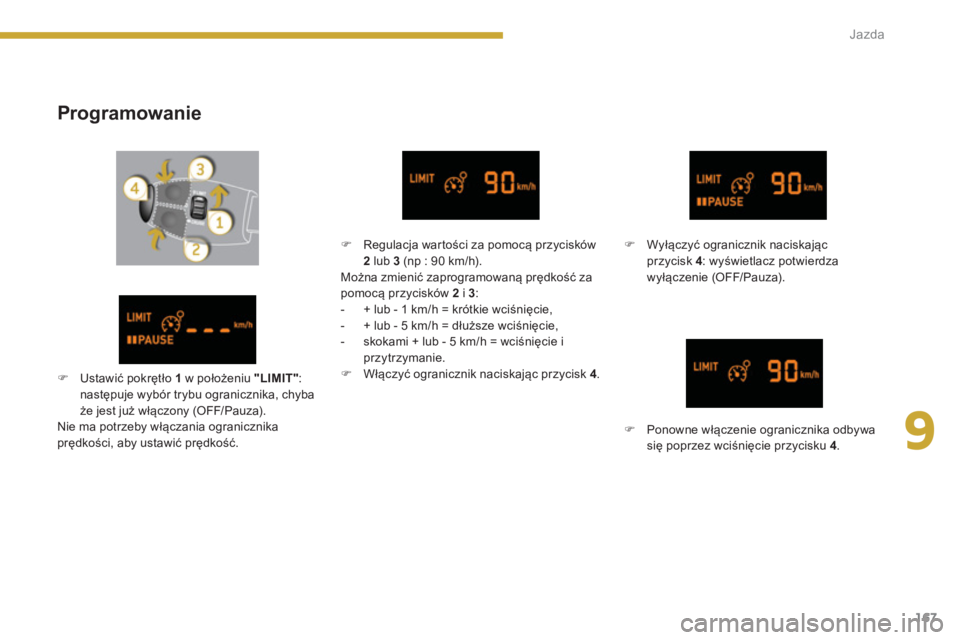

167 Jazda

Programowanie




)
Wyłączyć ogranicznik naciskając
przycisk 4
: wyświetlacz potwierdza
wyłączenie (OFF/Pauza).



)
Ponowne włączenie ogranicznika odbywa
się poprzez wciśnięcie przycisku 4
.



)
Regulacja wartości za pomocą przycisków
2
lub 3
(np : 90 km/h).
Można zmienić zaprogramowaną prędkość za
pomocą przycisków 2
i 3
:


- + lub - 1 km/h = krótkie wciśnięcie,

- + lub - 5 km/h = dłuższe wciśnięcie,

- skokami + lub - 5 km/h = wciśnięcie i
przytrzymanie.


)
Włączyć ogranicznik naciskając przycisk 4

.




)
Ustawić pokrętło 1
w położeniu "LIMIT"
:
następuje wybór trybu ogranicznika, chyba
że jest już włączony (OFF/Pauza).
Nie ma potrzeby włączania ogranicznika
prędkości, aby ustawić prędkość.

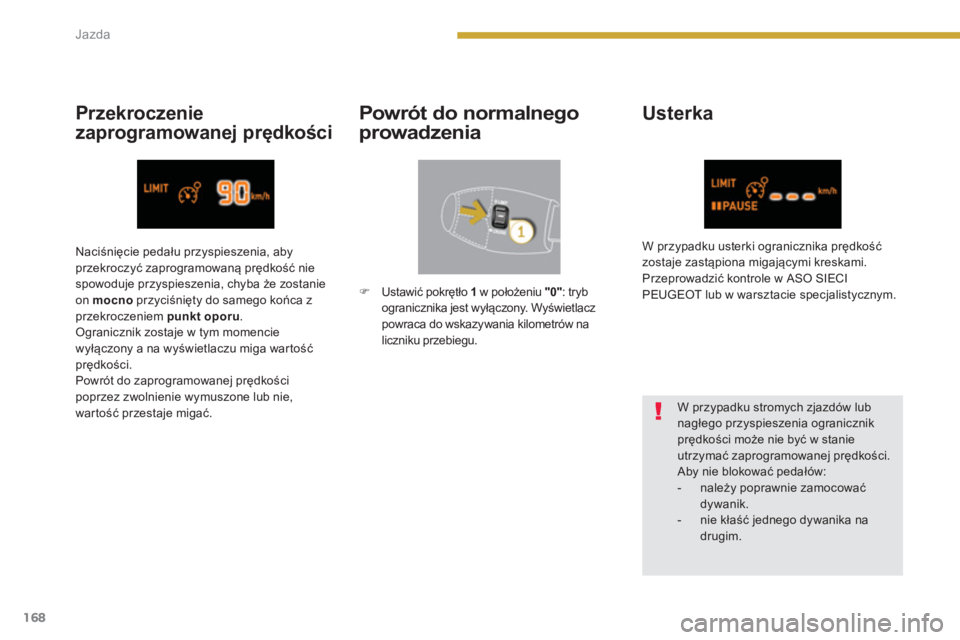

168Jazda

Usterka


W przypadku stromych zjazdów lub
nagłego przyspieszenia ogranicznik
prędkości może nie być w stanie
utrzymać zaprogramowanej prędkości.
Aby nie blokować pedałów:


- należy poprawnie zamocować
dywanik.

- nie kłaść jednego dywanika na
drugim.




Powrót do normalnego
prowadzenia
Przekroczenie
zaprogramowanej prędkości

Naciśnięcie pedału przyspieszenia, aby
przekroczyć zaprogramowaną prędkość nie
spowoduje przyspieszenia, chyba że zostanie
on mocno
przyciśnięty do samego końca z
przekroczeniem punkt oporu
.
Ogranicznik zostaje w tym momencie
wyłączony a na wyświetlaczu miga wartość
prędkości.
Powrót do zaprogramowanej prędkości
poprzez zwolnienie wymuszone lub nie,
wartość przestaje migać. W przypadku usterki ogranicznika prędkość
zostaje zastÄ…piona migajÄ…cymi kreskami.
Przeprowadzić kontrole w ASO SIECI
PEUGEOT lub w warsztacie specjalistycznym.

)
Ustawić pokrętło 1
w położeniu "0"
: tryb
ogranicznika jest wyłączony. Wyświetlacz
powraca do wskazywania kilometrów na
liczniku przebiegu.
