Page 31 of 388
1
O controlo de funcionamento
29
Parâmetros do veículo
Este menu permite activar ou neutralizar certos
equipamentos de condução e de conforto*:
- A visibilidadelimpa-vidros associado à
marcha-atrás (ver secção "A Visibilidade"),
- Os acessosdestrancamento selectivo (ver
secção "Os Acessos"),
- A visibilidadeiluminações de
acompanhamento e de acolhimento (ver
secção "A Visibilidade"),
- A visibilidadeiluminação de ambiente (ver
secção "A Visibilidade"),
- A visibilidadeluzes direccionais (ver secção
"A Visibilidade").
- Conduçãotravão de estacionamento
automático ou manual (ver secção
"Condução").
Escolha das unidades
Este menu permite escolher as unidades:
temperatura (°Celsius ou °Fahrenheit) e
consumos (l/100 km, mpg ou km/l).
Escolha do idioma
Este menu permite escolher o idioma de
visualização.
Menu principal
)
Premir a tecla 1
para aceder ao menu
principal e escolher uma das seguintes
funções:
- "Parâmetros veículo",
- "Selecção do idioma",
- "Seleccionar as unidades".
)
Premir a tecla 2
ou 3
para se deslocar no
ecrã.
)
Premir novamente a tecla 1
para validar a
selecção.
Luzes avisadoras
Ao ligar a ignição
Determinadas luzes avisadoras de aler ta
acendem-se durante alguns segundos quando
se liga a ignição.
Aquando do arranque do motor, estas luzes
devem apagar-se.
Em caso de persistência, antes de colocar o
veículo em movimento, consulte a respectiva
indicação de alerta.
Avisos associados
O acendimento de determinadas luzes
avisadoras pode ser acompanhado por um sinal
sonoro e uma mensagem no ecrã multifunções.
Referências visuais que informam o condutor
relativamente ao funcionamento de um
sistema (luzes avisadoras de marcha ou de
neutralização) ou ao aparecimento de uma
anomalia (luz avisadora de alerta).
O menu principal e as suas funções
associadas só são acessíveis na paragem,
através das teclas 1
a 4
. Uma mensagem
surge no ecrã, acima de um limite de
velocidade, assinalando a impossibilidade
de visualizar o menu principal.
Aparece no ecrã uma mensagem, quando
a velocidade está acima do limite definido,
assinalando a impossibilidade de visualizar
o menu geral.
As visualizações do computador de
bordo só são acessíveis em andamento,
através das teclas 2
e 3
(ver parágrafo
"Computador de bordo").
O acendimento da luz avisadora pode
ser fixo ou intermitente.
Determinadas luzes avisadoras
podem apresentar os dois tipos de
acendimento. Apenas a relação do
tipo de acendimento com o estado de
funcionamento do veículo permitem
determinar se a situação é normal ou
se está presente uma anomalia.
*
Consoante o destino.
Page 32 of 388
O controlo de funcionamento
30
Pré-
aquecimento
motor Diesel
fixo. O contactor encontra-se na 2ª
posição (Contacto) Aguarde a extinção antes de efectuar o arranque.
A duração de visualização é determinada pelas
condições climáticas.
Luzes avisadoras de marcha
O acendimento de uma das luzes avisadoras seguintes confirma o accionamento do sistema correspondente.
Avisador
Acendimento
Causa
Acções/Observações
Luz de mudança
de direcção
esquerda
intermitente com
avisador sonoro. O comando de iluminação está
accionado para baixo.
Luz de mudança
de direcção
direita
intermitente com
avisador sonoro. O comando de iluminação está
accionado para cima.
Luzes de
presença
fixo. O comando de iluminação encontra-
se na posição
"Luzes de presença".
Luzes de
cruzamento
fixo. O comando de iluminação encontra-
se na posição
"Luzes de cruzamento".
Luzes de
estrada
fixo. O comando de iluminação é
accionado na direcção do utilizador. Puxe o comando para regressar às luzes de
cruzamento.
Luzes de
nevoeiro
dianteiras
fixo. As luzes de nevoeiro dianteiras
encontram-se accionadas. Rode o anel do comando duas vezes para trás para
desactivar as luzes de nevoeiro.
Luzes de
nevoeiro
traseiras
fixo. As luzes traseiras de nevoeiro
encontram-se accionados. Rode o anel do comando para trás para desactivar as
luzes de nevoeiro.
Page 33 of 388
1
O controlo de funcionamento
31
Avisador
Acendimento
Causa
Acções/Observações
Tr a v ã o d e
estacionamento
eléctrico
fixo. O travão de estacionamento eléctrico
está engrenado. Desengrene o travão eléctrico para apagar o avisador:
com o pé no pedal do travão, puxe o manípulo do
travão eléctrico.
Respeite as instruções de segurança.
Para mais informações sobre o travão de
estacionamento eléctrico, consulte a rubrica
correspondente.
Pé no travão
fixa. O pedal de travão não está
pressionado. Pressionar o pedal do travão para ligar o motor com
a caixa de velocidades pilotada0000(alavanca na
posição N
) ou automática (alavanca na posição P
).
Se quiser desativar o travão de estacionamento
sem pressionar o pedal do travão, este avisador
permanecerá aceso.
intermitente. Em caixa de velocidades pilotada,
se mantiver demasiado tempo o
veículo em declive com a ajuda
do acelerador, a embraiagem
sobreaquece. Utilizar o pedal do travão e/ou o travão de
estacionamento elétrico.
Desactiva
ção
das funções
automáticas
do travão de
estacionamento
elé
ctrico
fixo. As funções "travagem automática"
(aquando do corte do motor) e
"destravagem automática" estão
desactivadas ou avariadas. Active a função (consoante destino) através do
menu de configuração do veículo ou consulte a rede
PEUGEOT ou uma oficina qualificada se não for
possível a activação/desactivação automatica.
Para obter mais informações sobre o travão de
estacionamento eléctrico, consulte a rubrica
correspondente.
Page 34 of 388
O controlo de funcionamento
32
Medição de lugar
disponível
fixa. A função de medição de lugar
disponível está activada. Prima o botão correspondente para a desactivar.
intermitente. O sistema mede o lugar. Quando a medição tiver sido efectuada, o avisador
regressa ao acendimento fixo.
Stop & Start
fixo.
À paragem do veículo
(sinal vermelho, paragem,
engarrafamentos, ...) o Stop & Start
coloca o motor em modo STOP. A partir do momento em que pretender colocar o
veículo em movimento, o avisador apaga-se e o
arranque do motor é efectuado automaticamente em
modo START.
intermitente durante
alguns segundos e,
em seguida, apaga-
se. O modo STOP encontra-se
momentaneamente indisponível.
ou
O modo START foi accionado
automaticamente. Para mais finformações sobre os casos específicos
do modo STOP e do modo START, consulte a rubrica
Stop & Start".
Avisador
Acendimento
Causa
Acções/Observações
Page 35 of 388
1
O controlo de funcionamento
33
Luzes avisadoras de neutralização
O acendimento de um dos seguintes avisadores confirma a paragem voluntária do sistema correspondente.
Este pode ser acompanhado por um sinal sonoro e uma mensagem no ecrã multifunções.
Avisador
Acendimento
Causa
Acções/Observações
Sistema de
airbag do
passageiro
fixo.
O comando, situado no
porta-luvas, encontra-se
accionado para a posição " OFF
".
O airbag frontal do passageiro
encontra-se neutralizado.
Neste caso, poderá instalar uma
cadeira para crianças "de costas
para a estrada". Accione o comando para a posição " ON
" para activar
o airbag frontal do passageiro.
Neste caso, não instale uma cadeira para crianças
"de costas para a estrada"
Page 36 of 388
O controlo de funcionamento
34
Avisadores de alerta
Com o motor em funcionamento ou veículo em movimento, o acendimento de um dos avisadores seguintes indica o aparecimento de uma anomalia
que necessita da inter venção do condutor.
Qualquer anomalia, que provoque o acendimento de um avisador de alerta, deve ser alvo de um diagnóstico complementar lendo a mensagem no
ecrã multifunções.
Em caso de problema, não hesite em consultar a rede PEUGEOT ou uma oficina qualificada.
Avisador
Acendimento
Causa
Acções/Observações
STOP
fixo, sozinho ou
associado a um outro
avisador de aler ta,
acompanhado por um
sinal sonoro e uma
mensagem no ecrã. O acendimento do avisador está
associado a uma grave anomalia
de travagem, de direcção assistida,
de circuito de óleo do motor ou do
circuito de arrefecimento. A paragem é imperativa nas melhores condições de
segurança, uma vez que o motor pode desligar-se
com o veículo em movimento.
Estacione, desligue a ignição e entre em contacto
com a rede PEUGEOT ou com uma oficina
qualificada.
Service
temporariamente. São apresentadas as anomalias
menores, sem um avisador
específico. Identifique a anomalia através da mensagem que
surge no ecrã como, por exemplo:
- o abertura das portas, da mala ou do capot,
- o nível mínimo do óleo motor,
- o nível mínimo do líquido do lava-vidros,
- o desgaste da pilha do telecomando,
-
a saturação do filtro de partículas (Diesel),
Quando as condições de circulação o permitirem,
recuperar o filtro conduzindo a uma velocidade de
pelo menos 60 km/h até a mensagem se apagar.
- uma falha no sistema de detecção de pressão
baixa dos pneus,
- ...
Para as outras anomalias, consulte a rede PEUGEOT
ou uma oficina qualificada
fixo. São apresentadas anomalias
maiores, sem avisador específico. Identifique a anomalia através da mensagem
apresentada no ecrã e consulte imperativamente a
rede PEUGEOT ou uma oficina qualificada.
Page 37 of 388
1
O controlo de funcionamento
35
Avisador
Acendimento
Causa
Acções/Observações
Tr a v ã o
de
estacionamento
eléctrico
intermitente. O travão de estacionamento eléctrico
não se engrena automaticamente.
O engrenamento/desengrenamento
apresenta um defeito. É imperativa a paragem nas melhores condições de
segurança.
Estacione numa zona plana (na horizontal), engrene
uma velocidade (num veículo com caixa automática,
coloque a alavanca na posição P), desligue a
ignição e consulte a rede PEUGEOT ou uma oficina
qualificada.
Anomalia
do
travão
de
estacionamento
eléctrico
fixo. O travão de estacionamento eléctrico
apresenta um defeito. Consulte rapidamente a rede PEUGEOT ou uma
oficina qualificada.
Para mais informações sobre o travão de
estacionamento eléctrico, consulte a rubrica
correspondente.
Tr a v a g e m
fixo, associado ao
avisador STOP. A descida do nível do líquido de
travões no circuito de travagem é
significativa. A paragem é imperativa, nas melhores condições de
segurança.
Reponha o nível com um líquido de travões
referenciado pela PEUGEOT.
Se o problema persistir, solicite a verificação do circuito
pela rede PEUGEOT ou por uma oficina qualificada.
+
fixo, associado
ao avisador de
anomalia do travão
de estacionamento
eléctrico, se este
estiver desactivado. O circuito de travagem está avariado. A paragem é imperativa, nas melhores condições de
segurança.
Estacione, desligue a ignição e consulte a rede
PEUGEOT ou uma oficina qualificada.
+
fixo, associado aos
avisadores STOP e
ABS. O repartidor electrónico de travagem
(REF) encontra-se avariado. A paragem é imperativa, nas melhores condições de
segurança.
Solicite a verificação pela rede PEUGEOT ou por uma
oficina qualificada.
Antibloqueio das
rodas (ABS)
fixo. O sistema de antibloqueio das rodas
encontra-se avariado. O veículo conser va uma travagem clássica.
Circule com cuidado a uma velocidade moderada
e consulte rapidamente a rede PEUGEOT ou uma
oficina qualificada.
Page 38 of 388
O controlo de funcionamento
36
Avisador
Acendimento
Causa
Acções/Observações
Sistema de
autodiagnóstico
do motor
intermitente. O sistema do controlo motor
encontra-se avariado. Risco de destruição do catalisador.
Solicite a verificação pela rede PEUGEOT ou por uma
oficina qualificada.
fixo. O sistema de antipoluição encontra-
se avariado. O avisador deve apagar-se aquando do arranque do
motor.
Se não se apagar, consulte rapidamente a rede
PEUGEOT ou uma oficina qualificada.
Nível mínimo de
combustível
fixo com a agulha na
zona vermelha. Aquando do primeiro acendimento,
restam cerca de 6 l i
t
r
o
s de
combustível no depósito.
Neste momento, entra-se na reserva
de combustível. Repor obrigatoriamente o nível de combustível para
evitar a avaria.
Esta luz avisadora acende-se novamente de cada vez
que ligar a ignição, enquanto não for efectuado um
complemento de combustível suficiente.
Capacidade do depósito: cerca de 60 litros
.
Nunca conduzir até que o combustível termine
totalmente, uma vez que existe o risco de danificar os
sistemas de antipoluição e injecção.
Te m p e r a t u r a
máxima do líquido
de arrefecimento
fixo com a agulha na
zona vermelha. A temperatura do circuito de
arrefecimento é demasiado elevada. A paragem é imperativa nas melhores condições de
segurança.
Aguarde o arrefecimento do motor para completar o
nível, se necessário.
Se o problema persistir, consulte a rede PEUGEOT ou
uma oficina qualificada.
Pressão do óleo
motor
fixo. O circuito de lubrificação do motor
encontra-se avariado. A paragem é imperativa, nas melhores condições de
segurança.
Estacione, desligue a ignição e consulte a rede PEUGEOT
ou uma oficina qualificada.
Controlo
dinâmico de
estabilidade
(CDS/ASR)
intermitente. A regulação do CDS/ASR activa-se. O sistema optimiza a motricidade e permite melhorar
a estabilidade direccional do veículo, em caso de
perda de aderência ou de trajetória
fixo. O sistema CDS/ASR encontra-se
avariado. Solicite a verificação pela rede PEUGEOT ou por uma
oficina qualificada.
Page 39 of 388
1
O controlo de funcionamento
37
Avisador
Acendimento
Causa
Acções/Observações
Carga da bateria
fixo. O circuito de carga da bateria
está avariado (terminais sujos ou
desapertados, correia do alternador
não tensionada ou seccionada...). O avisador deve apagar-se aquando do arranque do
motor.
Se não se apagar, consulte a rede PEUGEOT ou uma
oficina qualificada.
Por ta(s)
aberta(s)
fixo se a velocidade
for inferior a 10 km/h. Uma porta, a mala, a porta traseira
inferior ou o capot (apenas com
alarme) permanecem abertos. Feche a porta em questão.
fixo e acompanhado
por um sinal sonoro
se a velocidade for
superior a 10 km/h.
Cinto de
segurança
não colocado/
retirado
fixo e, em seguida,
intermitente
acompanhado por
um sinal sonoro
crescente. O condutor e/ou o passageiro
dianteiro não colocaram ou retiraram
o cinto de segurança. Puxe o cinto e, em seguida, introduza a lingueta no
fecho do cinto de segurança.
Airbags
Iluminado
temporariamente. Acende-se alguns segundos e
apaga-se quando a ignição é ligada. Deve apagar-se aquando do arranque do motor.
Se não se apagar, consulte a rede PEUGEOT ou uma
oficina qualificada.
fixo. Um dos sistemas de airbags ou dos
pré-tensores pirotécnicos dos cintos de
segurança encontra-se avariado. Solicite a verificação pela rede PEUGEOT ou por uma
oficina qualificada.
Presença d
e
água
n
o gasóleo
fixo. O filtro de gasóleo contém água. Risco de deterioração do sistema de injecção nos
motores Diesel.
Consulte rapidamente a rede PEUGEOT ou uma
oficina qualificada.

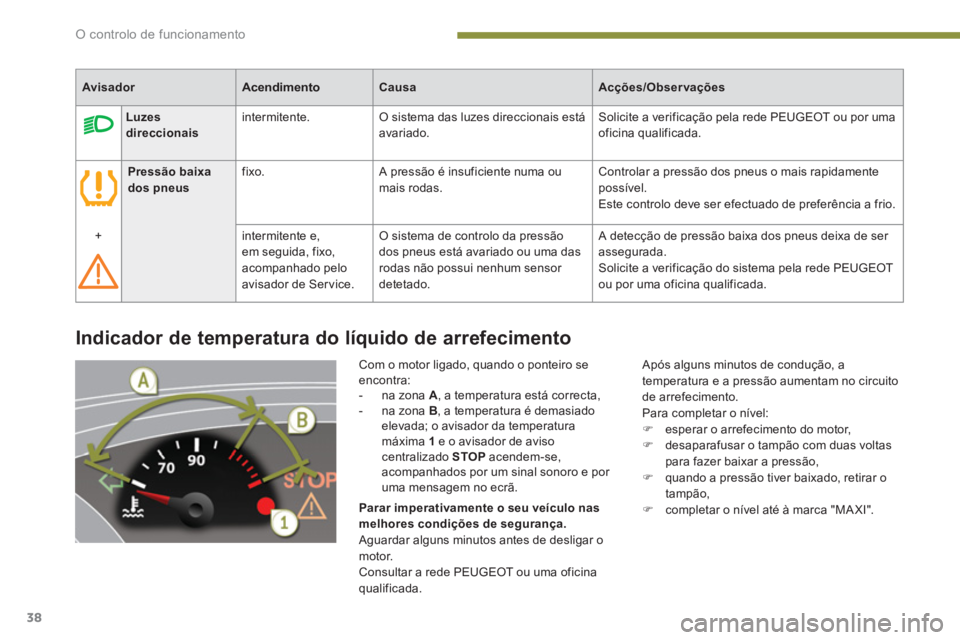

Page 40 of 388
O controlo de funcionamento
38
Indicador de temperatura do líquido de arrefecimento
Com o motor ligado, quando o ponteiro se
encontra:
- na zona A
, a temperatura está correcta,
- na zona B
, a temperatura é demasiado
elevada; o avisador da temperatura
máxima 1
e o avisador de aviso
centralizado STOP
acendem-se,
acompanhados por um sinal sonoro e por
uma mensagem no ecrã. Após alguns minutos de condução, a
temperatura e a pressão aumentam no circuito
de arrefecimento.
Para completar o nível:
)
esperar o arrefecimento do motor,
)
desaparafusar o tampão com duas voltas
para fazer baixar a pressão,
)
quando a pressão tiver baixado, retirar o
tampão,
)
completar o nível até à marca "MA XI".
Parar imperativamente o seu veículo nas
melhores condições de segurança.
Aguardar alguns minutos antes de desligar o
motor.
Consultar a rede PEUGEOT ou uma oficina
qualificada.
Avisador
Acendimento
Causa
Acções/Observações
Luzes
direccionais
intermitente. O sistema das luzes direccionais está
avariado. Solicite a verificação pela rede PEUGEOT ou por uma
oficina qualificada.
Pressão baixa
dos pneus
fixo. A pressão é insuficiente numa ou
mais rodas. Controlar a pressão dos pneus o mais rapidamente
possível.
Este controlo deve ser efectuado de preferência a frio.
+
intermitente e,
em seguida, fixo,
acompanhado pelo
avisador de Ser vice. O sistema de controlo da pressão
dos pneus está avariado ou uma das
rodas não possui nenhum sensor
detetado. A detecção de pressão baixa dos pneus deixa de ser
assegurada.
Solicite a verificação do sistema pela rede PEUGEOT
ou por uma oficina qualificada.
