Page 41 of 388
1
O controlo de funcionamento
39

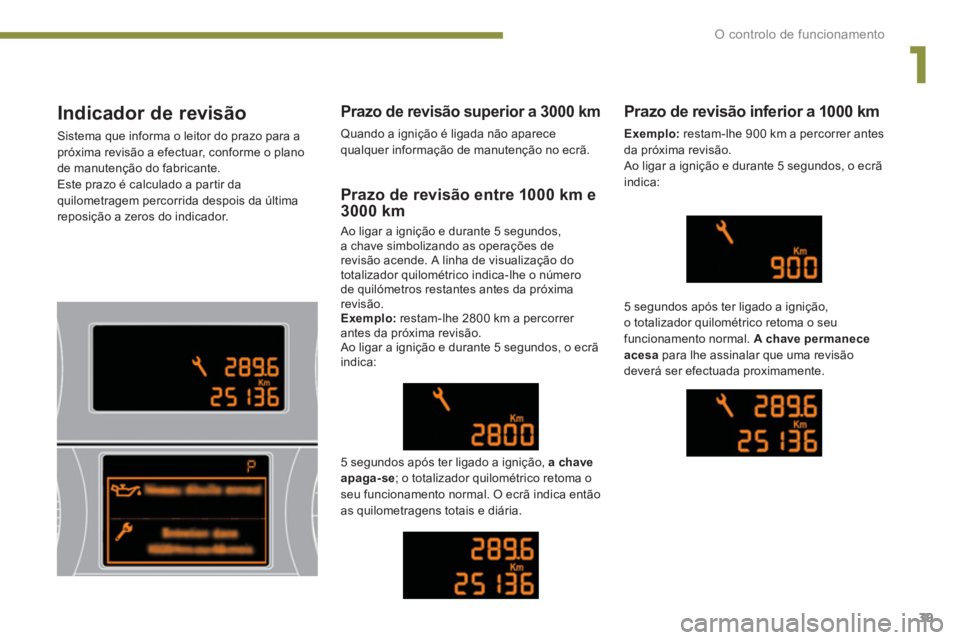

Indicador de revisão
Sistema que informa o leitor do prazo para a
próxima revisão a efectuar, conforme o plano
de manutenção do fabricante.
Este prazo é calculado a partir da
quilometragem percorrida despois da última
reposição a zeros do indicador.
Prazo de revisão entre 1000 km e
3000 km
Ao ligar a ignição e durante 5 segundos,
a chave simbolizando as operações de
revisão acende. A linha de visualização do
totalizador quilométrico indica-lhe o número
de quilómetros restantes antes da próxima
revisão.
Exemplo:
restam-lhe 2800 km a percorrer
antes da próxima revisão.
Ao ligar a ignição e durante 5 segundos, o ecrã
indica:
5 segundos após ter ligado a ignição, a chave
apaga-se
; o totalizador quilométrico retoma o
seu funcionamento normal. O ecrã indica então
as quilometragens totais e diária.
Prazo de revisão inferior a 1000 km
Exemplo:
restam-lhe 900 km a percorrer antes
da próxima revisão.
Ao ligar a ignição e durante 5 segundos, o ecrã
indica:
5 segundos após ter ligado a ignição,
o totalizador quilométrico retoma o seu
funcionamento normal. A chave permanece
acesa
para lhe assinalar que uma revisão
deverá ser efectuada proximamente.
Prazo de revisão superior a 3000 km
Quando a ignição é ligada não aparece
qualquer informação de manutenção no ecrã.
Page 42 of 388
O controlo de funcionamento
40

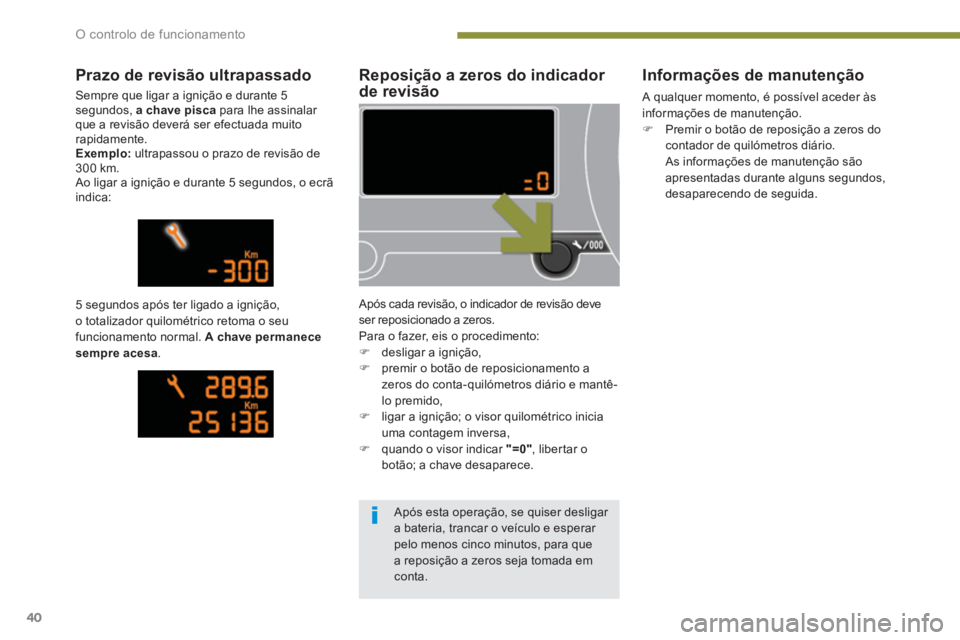

Reposição a zeros do indicador
de revisão
Após cada revisão, o indicador de revisão deve
ser reposicionado a zeros.
Para o fazer, eis o procedimento:
)
desligar a ignição,
)
premir o botão de reposicionamento a
zeros do conta-quilómetros diário e mantê-
lo premido,
)
ligar a ignição; o visor quilométrico inicia
uma contagem inversa,
)
quando o visor indicar "=0"
, libertar o
botão; a chave desaparece.
Prazo de revisão ultrapassado
Sempre que ligar a ignição e durante 5
segundos, a chave pisca
para lhe assinalar
que a revisão deverá ser efectuada muito
rapidamente.
Exemplo:
ultrapassou o prazo de revisão de
300 km.
Ao ligar a ignição e durante 5 segundos, o ecrã
indica:
5 segundos após ter ligado a ignição,
o totalizador quilométrico retoma o seu
funcionamento normal. A chave permanece
sempre acesa
.
Informações de manutenção
A qualquer momento, é possível aceder às
informações de manutenção.
)
Premir o botão de reposição a zeros do
contador de quilómetros diário.
As informações de manutenção são
apresentadas durante alguns segundos,
desaparecendo de seguida.
Após esta operação, se quiser desligar
a bateria, trancar o veículo e esperar
pelo menos cinco minutos, para que
a reposição a zeros seja tomada em
conta.
Page 43 of 388
1
O controlo de funcionamento
41

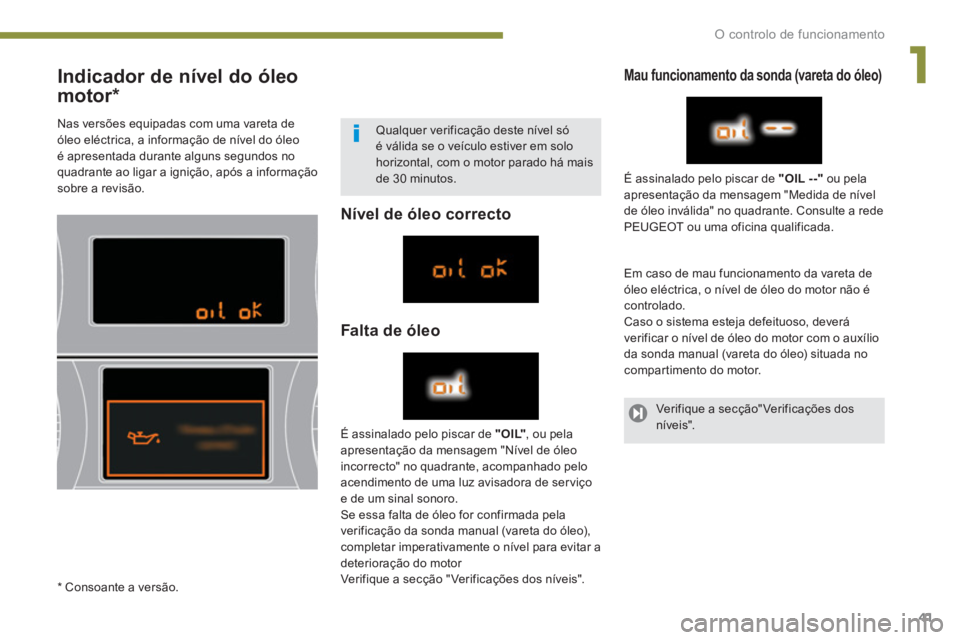

Indicador de nível do óleo
motor*
Nível de óleo correcto
Falta de óleo
Mau funcionamento da sonda (vareta do óleo)
Em caso de mau funcionamento da vareta de
óleo eléctrica, o nível de óleo do motor não é
controlado.
Caso o sistema esteja defeituoso, deverá
verificar o nível de óleo do motor com o auxílio
da sonda manual (vareta do óleo) situada no
compartimento do motor.
É assinalado pelo piscar de "OIL"
, ou pela
apresentação da mensagem "Nível de óleo
incorrecto" no quadrante, acompanhado pelo
acendimento de uma luz avisadora de ser viço
e de um sinal sonoro.
Se essa falta de óleo for confirmada pela
verificação da sonda manual (vareta do óleo),
completar imperativamente o nível para evitar a
deterioração do motor
Verifique a secção " Verificações dos níveis". É assinalado pelo piscar de "OIL --"
ou pela
apresentação da mensagem "Medida de nível
de óleo inválida" no quadrante. Consulte a rede
PEUGEOT ou uma oficina qualificada.
Nas versões equipadas com uma vareta de
óleo eléctrica, a informação de nível do óleo
é apresentada durante alguns segundos no
quadrante ao ligar a ignição, após a informação
sobre a revisão.
Qualquer verificação deste nível só
é válida se o veículo estiver em solo
horizontal, com o motor parado há mais
de 30 minutos.
*
Consoante a versão. Verifique a secção" Verificações dos
níveis".
Page 44 of 388
O controlo de funcionamento
42

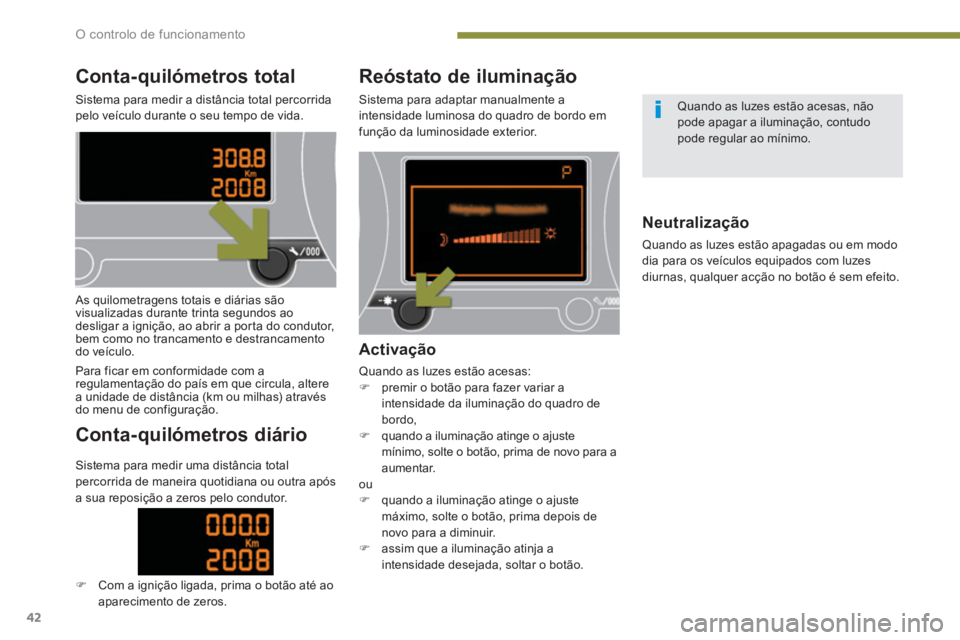

Conta-quilómetros total
Sistema para medir a distância total percorrida
pelo veículo durante o seu tempo de vida.
Reóstato de iluminação
Sistema para adaptar manualmente a
intensidade luminosa do quadro de bordo em
função da luminosidade exterior.
As quilometragens totais e diárias são
visualizadas durante trinta segundos ao
desligar a ignição, ao abrir a porta do condutor,
bem como no trancamento e destrancamento
do veículo.
Para ficar em conformidade com a
regulamentação do país em que circula, altere
a unidade de distância (km ou milhas) através
do menu de configuração.
Conta-quilómetros diário
Activação
Quando as luzes estão acesas:
)
premir o botão para fazer variar a
intensidade da iluminação do quadro de
bordo,
)
quando a iluminação atinge o ajuste
mínimo, solte o botão, prima de novo para a
aumentar
.
ou
)
quando a iluminação atinge o ajuste
máximo, solte o botão, prima depois de
novo para a diminuir .
)
assim que a iluminação atinja a
intensidade desejada, soltar o botão.
Neutralização
Quando as luzes estão apagadas ou em modo
dia para os veículos equipados com luzes
diurnas, qualquer acção no botão é sem efeito.
Sistema para medir uma distância total
percorrida de maneira quotidiana ou outra após
a sua reposição a zeros pelo condutor.
)
Com a ignição ligada, prima o botão até ao
aparecimento de zeros.
Quando as luzes estão acesas, não
pode apagar a iluminação, contudo
pode regular ao mínimo.
Page 45 of 388
2
Os ecrãs multifunções
43
Visualiza as seguintes informações:
- hora,
- data,
- temperatura exterior * (pisca no caso de
risco de gelo),
- visualização das mensagens de aviso,
- o computador de bordo (veja a parte da
rubrica)
Mensagens de aviso (ex : "Sist. antipoluição
com defeito") ou informação (Ex.
"Mala aberta") podem ser visualizadas
temporariamente. Algumas podem ser
apagadas premindo na tecla "ESC"
.

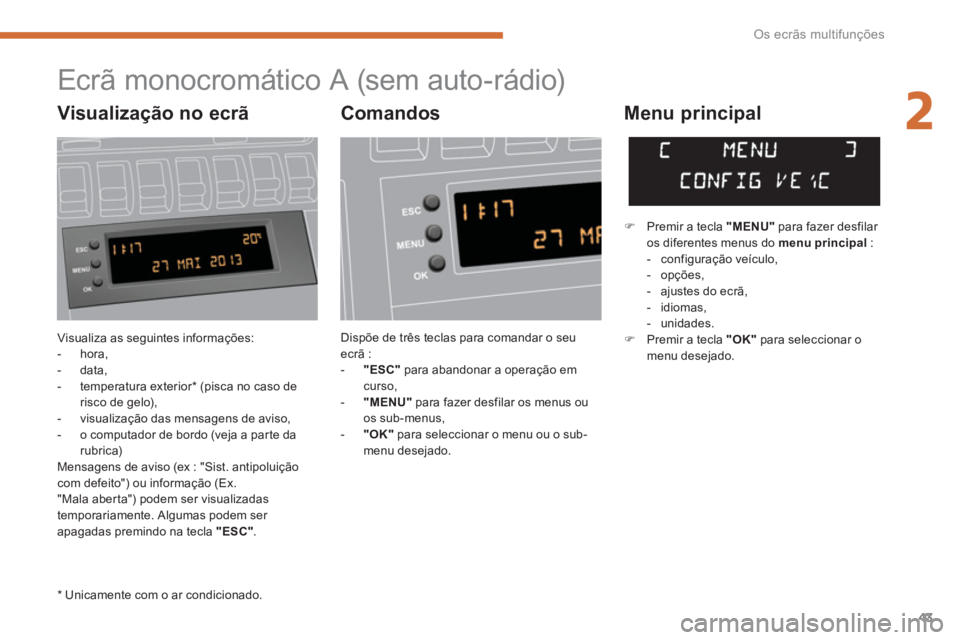

Ecrã monocromático A (sem auto-rádio)
Comandos
Menu principal
Dispõe de três teclas para comandar o seu
ecrã :
- "ESC"
para abandonar a operação em
curso,
- "MENU"
para fazer desfilar os menus ou
os sub-menus,
- "OK"
para seleccionar o menu ou o sub-
menu desejado.
)
Premir a tecla "MENU"
para fazer desfilar
os diferentes menus do menu principal
:
- configuração veículo,
- opções ,
- ajustes do ecrã,
- idiomas ,
- unidades.
)
Premir a tecla "OK"
para seleccionar o
menu desejado.
*
Unicamente com o ar condicionado.
Visualização no ecrã
Page 46 of 388
Os ecrãs multifunções
44

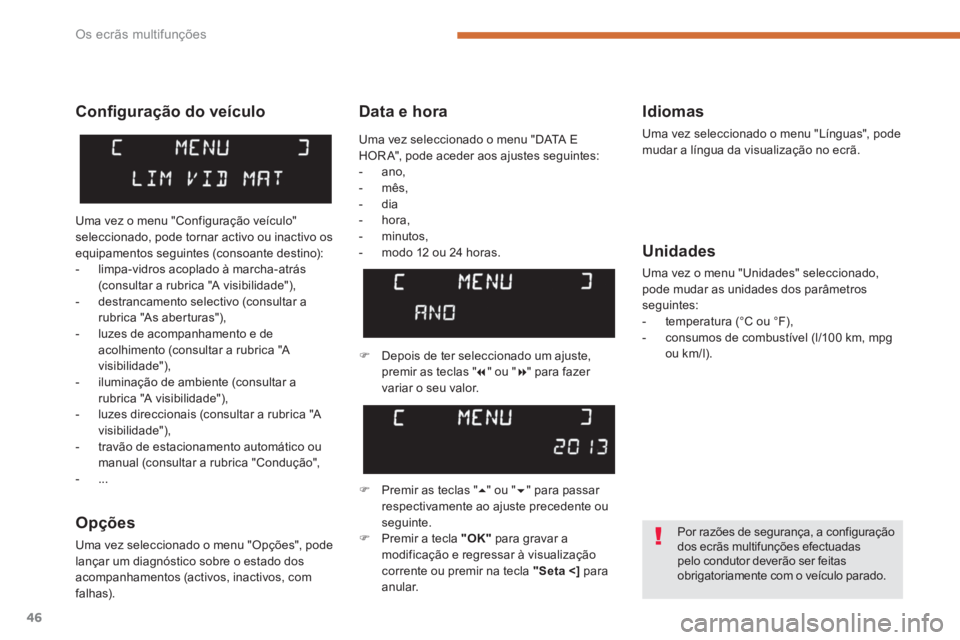

Confi guração do veículo
Opções
Uma vez seleccionado o menu "Opções",
pode lançar um diagnóstico sobre o estado
dos acompanhamentos (activo, inactivo, com
falhas)
Idiomas
Uma vez seleccionado o menu "Idiomas",
pode mudar a língua da visualização no ecrã
(Français, Italiano, Nederlands. Português-
Brasil, Türkçe, Deutsch, English, Español)
Data e hora
Uma vez seleccionado o menu "Regulações
aff ", pode aceder aos ajustes seguintes :
- ano,
- mês,
- dia
- hora,
- minutos,
- modo 12 ou 24 horas.
Unidades
Uma vez o menu "Unidades" seleccionado,
pode mudar as unidades dos parâmetros
seguintes :
- temperatura (°C ou °F),
- consumos de combustível (l/100 km, mpg
ou km/l).
)
Depois de ter seleccionado um ajuste,
prima a tecla "OK"
para fazer variar o seu
valor.
)
Espere cerca de dez segundos sem acção
para que o dado modificado seja registado
ou premir na tecla "ESC"
para anular.
Em seguida, o ecrã regressa à visualização
corrente.
Uma vez o menu "Configuração veículo"
seleccionado, pode tornar activo ou inactivo os
equipamentos seguintes (consoante destino):
- A visibilidadelimpa-vidros acoplado à
marcha-atrás (consulte a secção),
- Os acessosdestrancamento selectivo
(consulte a secção),
- A visibilidadeiluminação de
acompanhamento e de admissão,
(consulte a secção),
- A visibilidadeiluminação do ambiente
(consulte a secção),
Por razões de segurança, a
configuração dos ecrãs multifunções
efectuadas pelo condutor deverão ser
feitas obrigatoriamente com o veículo
parado.
- A visibilidadeluzes direccionais (consulte a
secção),
- Conduçãotravão de estacionamento
automático ou manual (consulte a secção)
- medição de lugar disponível (consulte a
secção "Condução"),
- ...
Page 47 of 388
2
Os ecrãs multifunções
45

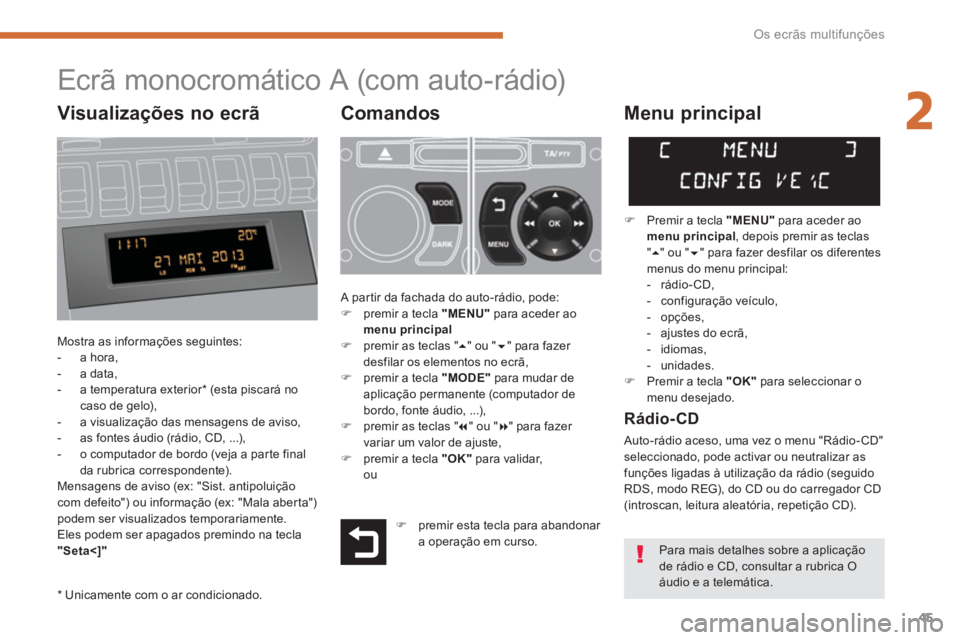

Ecrã monocromático A (com auto-rádio)
Comandos
Mostra as informações seguintes:
- a hora,
- a data,
- a temperatura exterior * (esta piscará no
caso de gelo),
- a visualização das mensagens de aviso,
- as fontes áudio (rádio, CD, ...),
- o computador de bordo (veja a parte final
da rubrica correspondente).
Mensagens de aviso (ex: "Sist. antipoluição
com defeito") ou informação (ex: "Mala aberta")
podem ser visualizados temporariamente.
Eles podem ser apagados premindo na tecla
"Seta<]"
Menu principal
)
Premir a tecla "MENU"
para aceder ao
menu principal
, depois premir as teclas
"
" ou "
" para fazer desfilar os diferentes
menus do menu principal:
- rádio-CD,
- configuração veículo,
- opções,
- ajustes do ecrã,
- idiomas,
- unidades.
)
Premir a tecla "OK"
para seleccionar o
menu desejado. A partir da fachada do auto-rádio, pode:
)
premir a tecla "MENU"
para aceder ao
menu principal
)
premir as teclas "
" ou "
" para fazer
desfilar os elementos no ecrã,
)
premir a tecla "MODE"
para mudar de
aplicação permanente (computador de
bordo, fonte áudio, ...),
)
premir as teclas "
" ou "
" para fazer
variar um valor de ajuste,
)
premir a tecla "OK"
para validar,
ou
Rádio-CD
Auto-rádio aceso, uma vez o menu "Rádio- CD"
seleccionado, pode activar ou neutralizar as
funções ligadas à utilização da rádio (seguido
RDS, modo REG), do CD ou do carregador CD
(introscan, leitura aleatória, repetição CD).
*
Unicamente com o ar condicionado.
)
premir esta tecla para abandonar
a operação em curso.
Para mais detalhes sobre a aplicação
de rádio e CD, consultar a rubrica O
áudio e a telemática.
Visualizações no ecrã
Page 48 of 388
Os ecrãs multifunções
46
Data e hora
Idiomas
Uma vez seleccionado o menu "Línguas", pode
mudar a língua da visualização no ecrã.
Unidades
Uma vez o menu "Unidades" seleccionado,
pode mudar as unidades dos parâmetros
seguintes:
- temperatura (°C ou °F),
- consumos de combustível (l/100 km, mpg
ou km/l).
)
Depois de ter seleccionado um ajuste,
premir as teclas "
" ou "
" para fazer
variar o seu valor.
)
Premir as teclas "
" ou "
" para passar
respectivamente ao ajuste precedente ou
seguinte.
)
Premir a tecla "OK"
para gravar a
modificação e regressar à visualização
corrente ou premir na tecla "Seta <]
para
anular.
Confi guração do veículo
Uma vez o menu "Configuração veículo"
seleccionado, pode tornar activo ou inactivo os
equipamentos seguintes (consoante destino):
- limpa-vidros acoplado à marcha-atrás
(consultar a rubrica "A visibilidade"),
- destrancamento selectivo (consultar a
rubrica "As aberturas"),
- luzes de acompanhamento e de
acolhimento (consultar a rubrica "A
visibilidade"),
- iluminação de ambiente (consultar a
rubrica "A visibilidade"),
- luzes direccionais (consultar a rubrica "A
visibilidade"),
- travão de estacionamento automático ou
manual (consultar a rubrica "Condução",
- ...
Opções
Uma vez seleccionado o menu "Opções", pode
lançar um diagnóstico sobre o estado dos
acompanhamentos (activos, inactivos, com
falhas).
Por razões de segurança, a configuração
dos ecrãs multifunções efectuadas
pelo condutor deverão ser feitas
obrigatoriamente com o veículo parado.
Uma vez seleccionado o menu "DATA E
HOR A", pode aceder aos ajustes seguintes:
- ano,
- mês,
- dia
- hora,
- minutos,
- modo 12 ou 24 horas.
Page 49 of 388
2
Os ecrãs multifunções
47
Ecrã monocrómio C
(com WIP Sound)
Menu principal
Em função do contexto são visualizados:
- hora,
- data,
- temperatura exterior com ar condicionado
(o valor visualizado pisca no caso de risco
de gelo),
- as funções de áudio,
- o computador de bordo (ver a rubrica
correspondente),
- as mensagens de alerta,
- os menus de parametrização do visor e
dos equipamentos do veículo.
Menu "Funções de áudio"
Comandos
A partir da fachada do auto-rádio, pode:
)
premir a tecla " MENU
" para aceder ao
menu principal,
)
premir as teclas "
" ou "
" para fazer
desfilar os elementos no ecrã,
)
premir a tecla " MODE
" para mudar de
aplicação permanente (computador de
bordo, fonte áudio ...),
)
premir as teclas "
" ou "
" para fazer
variar um valor de ajuste,
)
premir a tecla " OK
" para validar,
ou
)
Premir a tecla "MENU"
para aceder ao
menu principal
:
- funções de áudio,
- computador de bordo (ver a rubrica
correspondente),
- personalização - configuração,
- telefone (kit mãos-livres Bluetooth).
)
Premir as teclas
ou
para seleccionar
o menu desejado, validando em seguida
premindo a tecla " OK
" .
Auto-rádio aceso, uma vez este menu
seleccionado, pode activar ou neutralizar as
funções ligadas à utilização do rádio (RDS,
REG, Rádio Text) ou do CD (introscan, leitura
aleatória, repetição CD).
)
premir esta tecla para abandonar
a operação em curso.
Para mais detalhes sobre a aplicação
"Funções de áudio", consultar a secção
WIP Sound do capítulo "Áudio e
Te l e m á t i c a ".
Visualização no ecrã
Page 50 of 388
Os ecrãs multifunções
48
Menu "Computador
de bordo"
)
Premir a tecla " MENU
" para aceder ao
menu geral.
)
Premir as setas e depois a tecla "OK"
para seleccionar o menu "Computador de
bordo"
.
)
No menu "Computador de bordo",
escolher uma das:
Permite recolher um valor aproximado da
distância até ao destino final.
Uma vez este menu seleccionado, pode consultar
as informações sobre o estado do veículo ( jornal
dos alertas, estado das funções ...).
Defi nir os parâmetros do veículo
Uma vez seleccionado este menu, pode tornar
activos ou inactivos os equipamentos seguintes
(consoante destino):
- limpa-vidros acoplado com a marcha-atrás
(consultar a rubrica "A visibilidade"),
- destrancamento selectivo (consultar a
rubrica "As aberturas"),
- luz de acompanhamento (consultar a
rubrica "A visibilidade"),
- uminação ambiente (consultar a rubrica "A
visibilidade",
- luzes direccionais (consultar a rubrica "A
visibilidade"),
- travão de estacionamento automático ou
manual (consultar a rubrica "Condução"),
- ...
Menu
"Personalização-
Configuração"
Uma vez este menu seleccionado, pode aceder
às funções seguintes:
- definir os parâmetros do veículo,
- configuração do ecrã,
- escolha do idioma.
Diário de alertas
Recapitula as mensagens de alerta activas,
apresentando-as sucessivamente no ecrã
multifunções.
Estado das funções
Recapitula o estado activo ou inactivo das
funções presentes no veículo.
Guardar a distância até ao
destino
