PEUGEOT 3008 2013.5. Manuale duso (in Italian)

.In breve
9

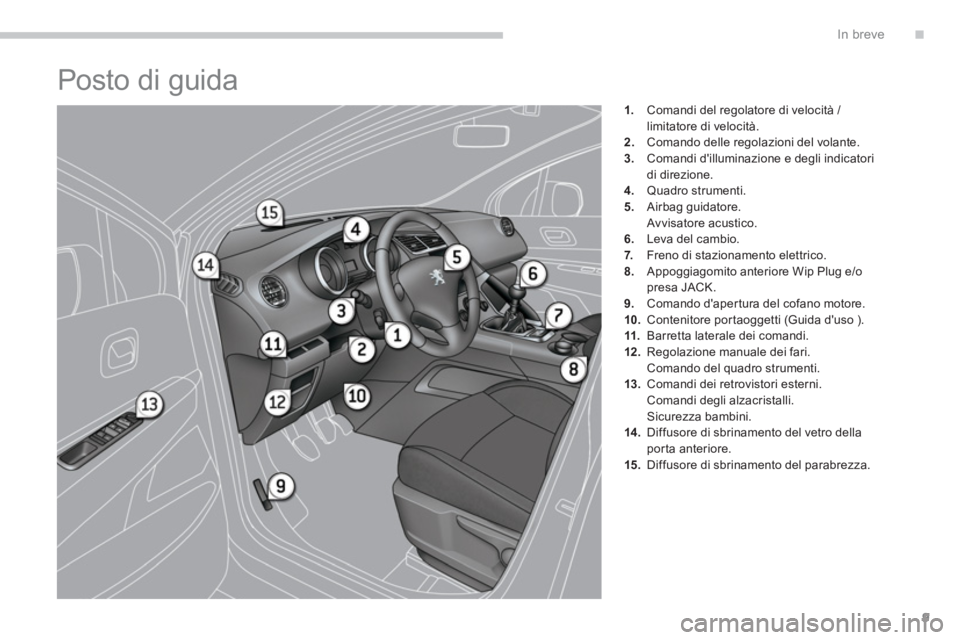

Posto di guida



1.
Comandi del regolatore di velocità /
limitatore di velocità.

2.
Comando delle regolazioni del volante.

3.
Comandi d'illuminazione e degli indicatori
di direzione.

4.
Quadro strumenti.

5.
Airbag guidatore.
Avvisatore acustico.

6.
Leva del cambio.

7.
Freno di stazionamento elettrico.

8.
Appoggiagomito anteriore Wip Plug e/o
presa JACK.

9.
Comando d'apertura del cofano motore.

10.
Contenitore portaoggetti (Guida d'uso ).

11.
Barretta laterale dei comandi.

12 .
Regolazione manuale dei fari.
Comando del quadro strumenti.

13.
Comandi dei retrovistori esterni.
Comandi degli alzacristalli.
Sicurezza bambini.

14 .
Diffusore di sbrinamento del vetro della
porta anteriore.

15.
Diffusore di sbrinamento del parabrezza.

In breve
10

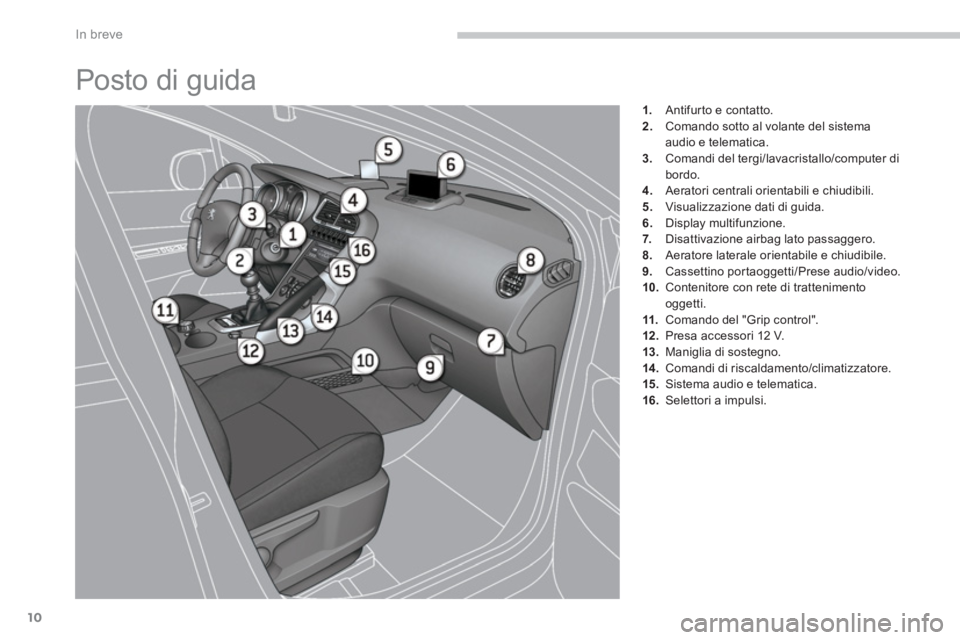

Posto di guida



1.
Antifurto e contatto.

2.
Comando sotto al volante del sistema
audio e telematica.

3.
Comandi del tergi/lavacristallo/computer di
bordo.

4.
Aeratori centrali orientabili e chiudibili.

5.
Visualizzazione dati di guida.

6.
Display multifunzione.

7.
Disattivazione airbag lato passaggero.

8.
Aeratore laterale orientabile e chiudibile.

9.
Cassettino portaoggetti/Prese audio/video.

10.
Contenitore con rete di trattenimento
oggetti.

11.
Comando del "Grip control".

12 .
Presa accessori 12 V.

13.
Maniglia di sostegno.

14 .
Comandi di riscaldamento/climatizzatore.

15.
Sistema audio e telematica.

16.
Selettori a impulsi.

.
65
66

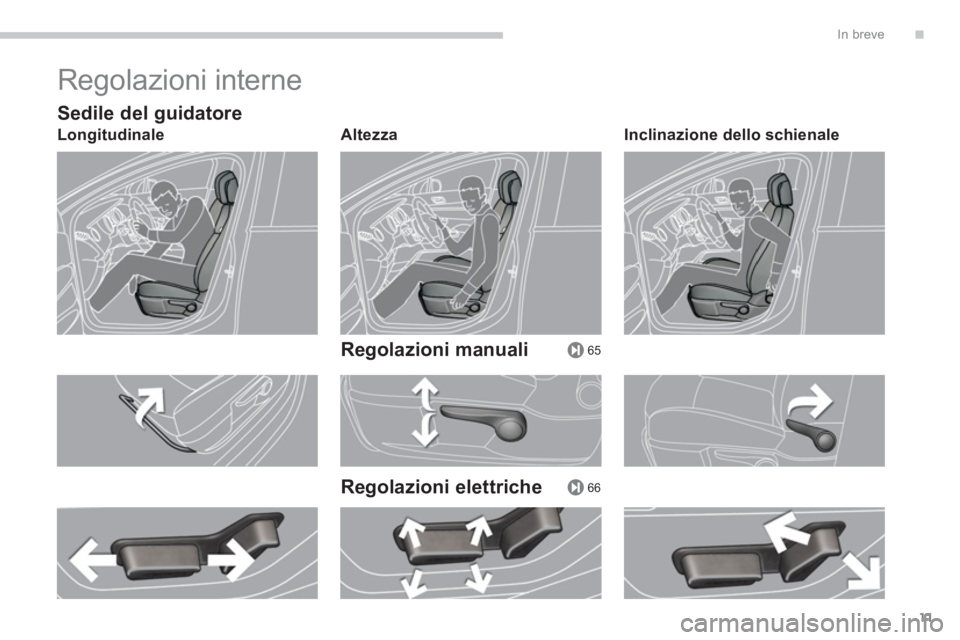

In breve
11
Regolazioni interne


Sedile del guidatore


Longitudinale
Altezza



Regolazioni manuali

Regolazioni elettriche


Inclinazione dello schienale

67, 68
74
69
11 3

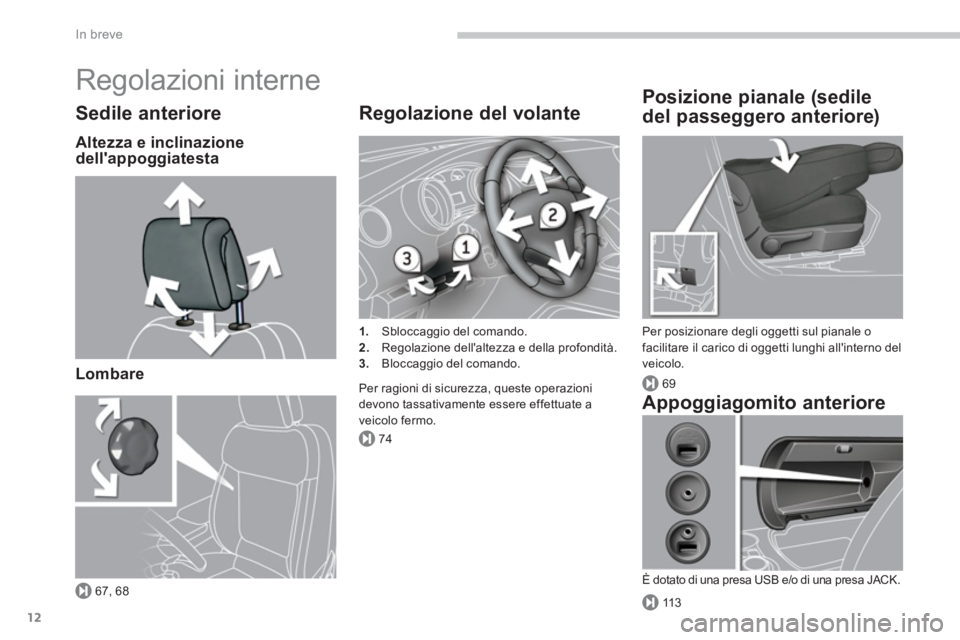

In breve
12
Regolazioni interne


Sedile anteriore


Altezza e inclinazione
dell'appoggiatesta

Lombare



Regolazione del volante



1.
Sbloccaggio del comando.

2.
Regolazione dell'altezza e della profondità.

3.
Bloccaggio del comando.
Per ragioni di sicurezza, queste operazioni
devono tassativamente essere effettuate a
veicolo fermo.


Posizione pianale (sedile
del passeggero anteriore)
Per posizionare degli oggetti sul pianale o
facilitare il carico di oggetti lunghi all'interno del
veicolo.


Appoggiagomito anteriore

È dotato di una presa USB e/o di una presa JACK.

.
72
73
73147

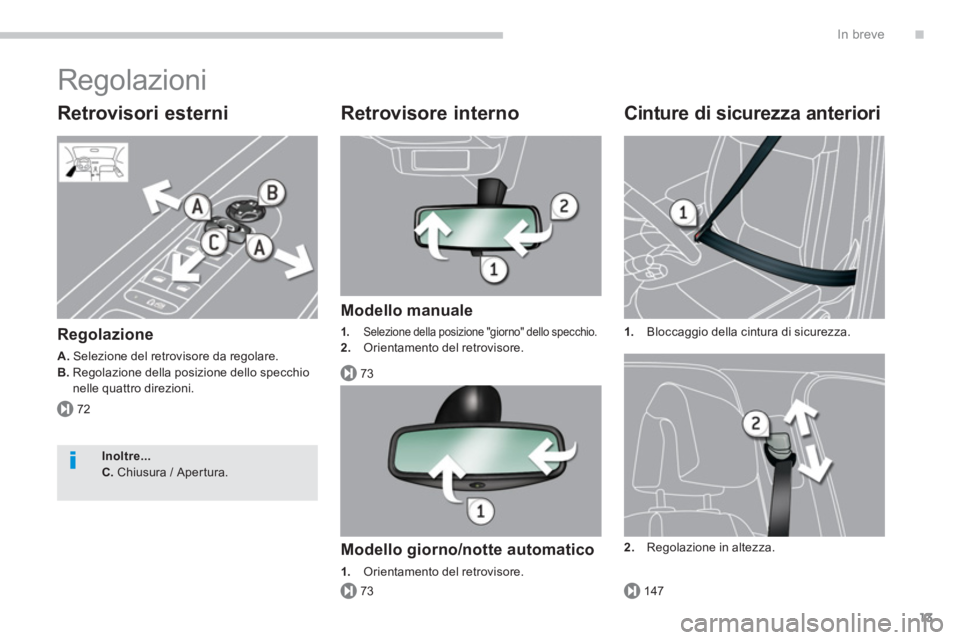

In breve
13
Regolazioni


Retrovisori esterni


Regolazione


A.
Selezione del retrovisore da regolare.

B.
Regolazione della posizione dello specchio
nelle quattro direzioni.

Retrovisore interno


Modello manuale



1.
Selezione della posizione "giorno" dello specchio.

2.
Orientamento del retrovisore.


Modello giorno/notte automatico



1.
Orientamento del retrovisore.




Cinture di sicurezza anteriori



1.
Bloccaggio della cintura di sicurezza.

2.
Regolazione in altezza.

Inoltre...


C.
Chiusura /
Apertura.

95
139
103
104

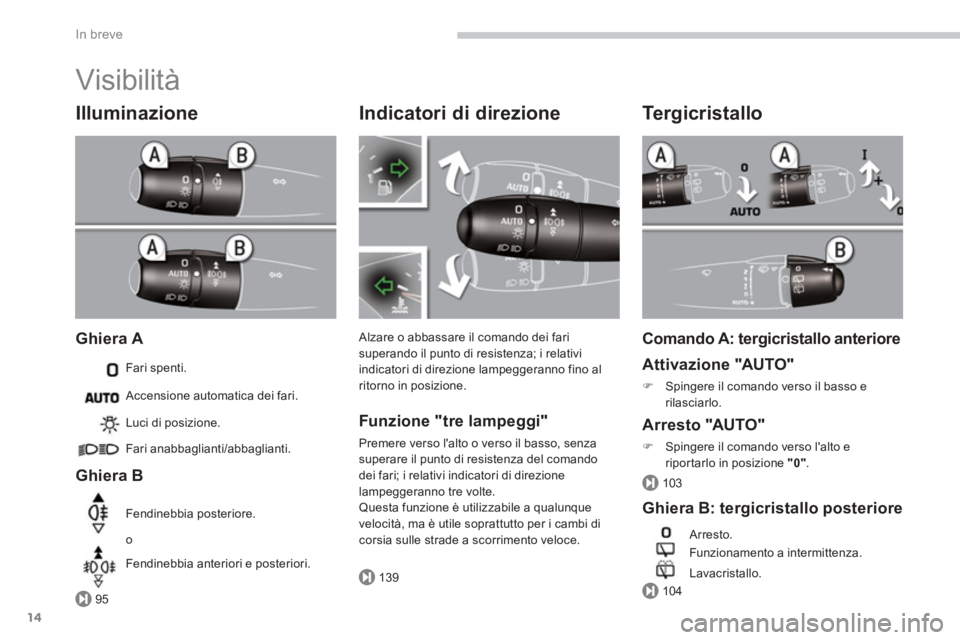

In breve
14
Visibilità


Illuminazione


Ghiera A

Fari spenti.


Ghiera B

Luci di posizione.
Fari anabbaglianti/abbaglianti.
Fendinebbia posteriore.
o
Fendinebbia anteriori e posteriori.
Accensione automatica dei fari.


Indicatori di direzione

Alzare o abbassare il comando dei fari
superando il punto di resistenza; i relativi
indicatori di direzione lampeggeranno fino al
ritorno in posizione.

Funzione "tre lampeggi"

Premere verso l'alto o verso il basso, senza
superare il punto di resistenza del comando
dei fari; i relativi indicatori di direzione
lampeggeranno tre volte.
Questa funzione è utilizzabile a qualunque
velocità, ma è utile soprattutto per i cambi di
corsia sulle strade a scorrimento veloce.



Tergicristallo


Comando A: tergicristallo anteriore

Attivazione "AUTO"



)
Spingere il comando verso il basso e
rilasciarlo.



Arresto "AUTO"



)
Spingere il comando verso l'alto e
riportarlo in posizione "0"
.



Ghiera B: tergicristallo posteriore

Arresto.
Funzionamento a intermittenza.
Lavacristallo.

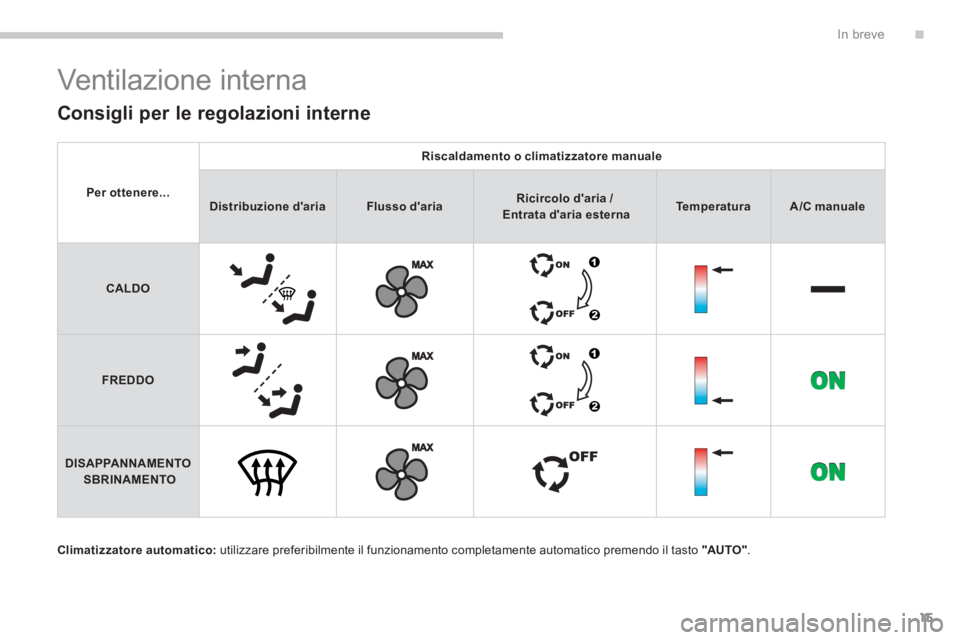

.In breve
15
Ventilazione interna


Climatizzatore automatico:
utilizzare preferibilmente il funzionamento completamente automatico premendo il tasto "AUTO "
.


Consigli per le regolazioni interne



Per ottenere...



Riscaldamento o climatizzatore manuale




Distribuzione d'aria



Flusso d'aria



Ricircolo d'aria
/

Entrata d'aria esterna



Te m p e r a t u r a



A /C manuale




CALDO







FREDDO






DISAPPANNAMENTO


SBRINAMENTO

27
29
186
143
81
189
183
161
139
163
86

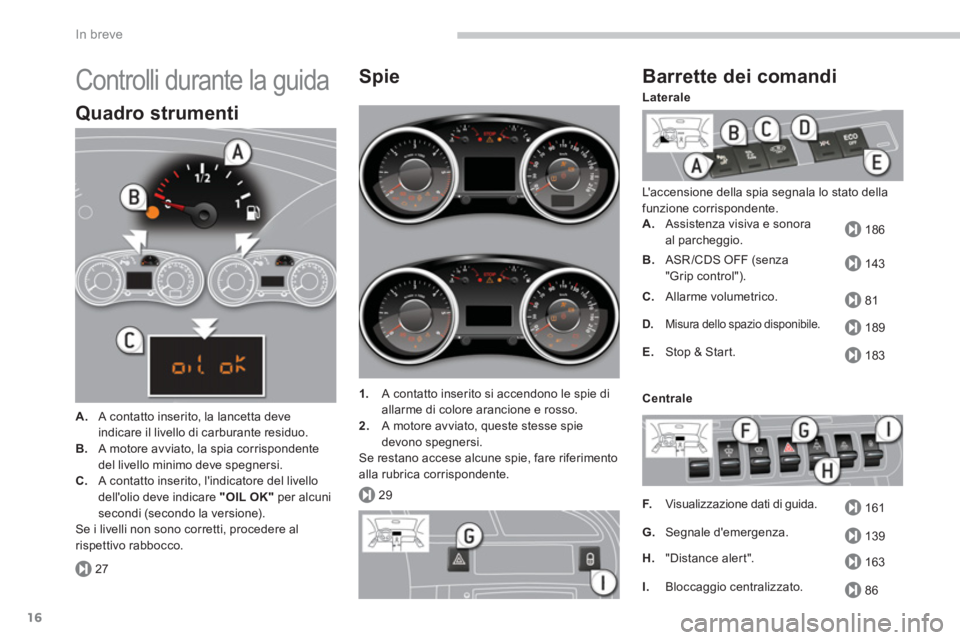

In breve
16
Controlli durante la guida


Quadro strumenti



A.
A contatto inserito, la lancetta deve
indicare il livello di carburante residuo.

B.
A motore avviato, la spia corrispondente
del livello minimo deve spegnersi.

C.
A contatto inserito, l'indicatore del livello
dell'olio deve indicare "OIL OK"
per alcuni
secondi (secondo la versione).
Se i livelli non sono corretti, procedere al
rispettivo rabbocco.


Spie



1.
A contatto inserito si accendono le spie di
allarme di colore arancione e rosso.

2.
A motore avviato, queste stesse spie
devono spegnersi.
Se restano accese alcune spie, fare riferimento
alla rubrica corrispondente.


Barrette dei comandi

L'accensione della spia segnala lo stato della
funzione corrispondente.


A.
Assistenza visiva e sonora
al parcheggio.

B.
ASR /CDS OFF (senza
"Grip control").

C.
Allarme volumetrico.


D.
Misura dello spazio disponibile.


E.
Stop & Start.

F.
Visualizzazione dati di guida.

G.
Segnale d'emergenza.

H.
"Distance alert".
Laterale


Centrale


I.
Bloccaggio centralizzato.

.
151
148
138

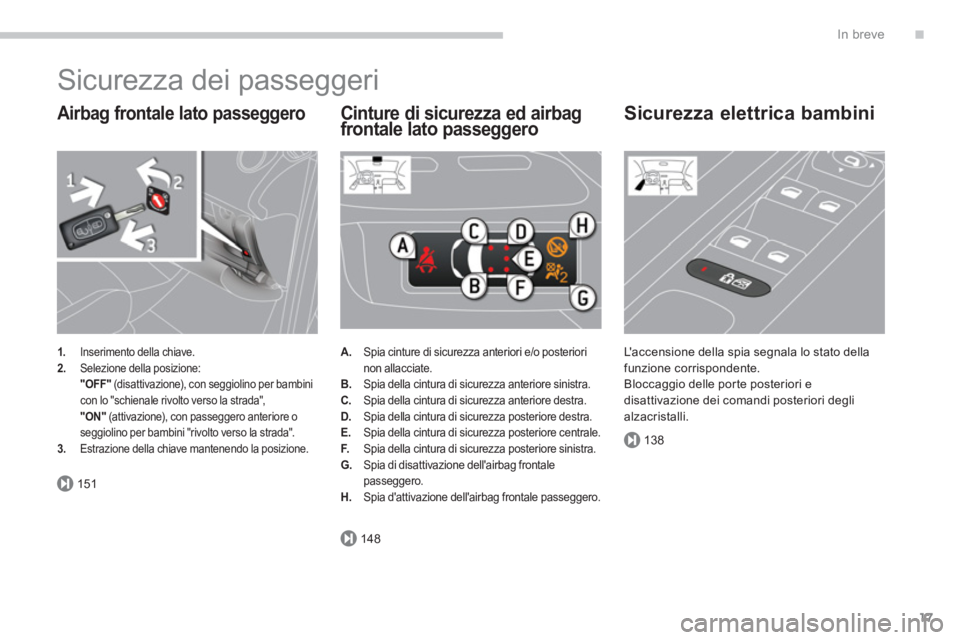

In breve
17
Sicurezza dei passeggeri


Airbag frontale lato passeggero



1.
Inserimento della chiave.

2.
Selezione della posizione:
"OFF"
(disattivazione), con seggiolino per bambini
con lo "schienale rivolto verso la strada",
"ON"
(attivazione), con passeggero anteriore o
seggiolino per bambini "rivolto verso la strada".

3.
Estrazione della chiave mantenendo la posizione.



Cinture di sicurezza ed airbag
frontale lato passeggero


A.
Spia cinture di sicurezza anteriori e/o posteriori
non allacciate.

B.
Spia della cintura di sicurezza anteriore sinistra.

C.
Spia della cintura di sicurezza anteriore destra.

D.
Spia della cintura di sicurezza posteriore destra.

E.
Spia della cintura di sicurezza posteriore centrale.

F.
Spia della cintura di sicurezza posteriore sinistra.

G.
Spia di disattivazione dell'airbag frontale
passeggero.

H.
Spia d'attivazione dell'airbag frontale passeggero.



Sicurezza elettrica bambini

L'accensione della spia segnala lo stato della
funzione corrispondente.
Bloccaggio delle porte posteriori e
disattivazione dei comandi posteriori degli
alzacristalli.

123

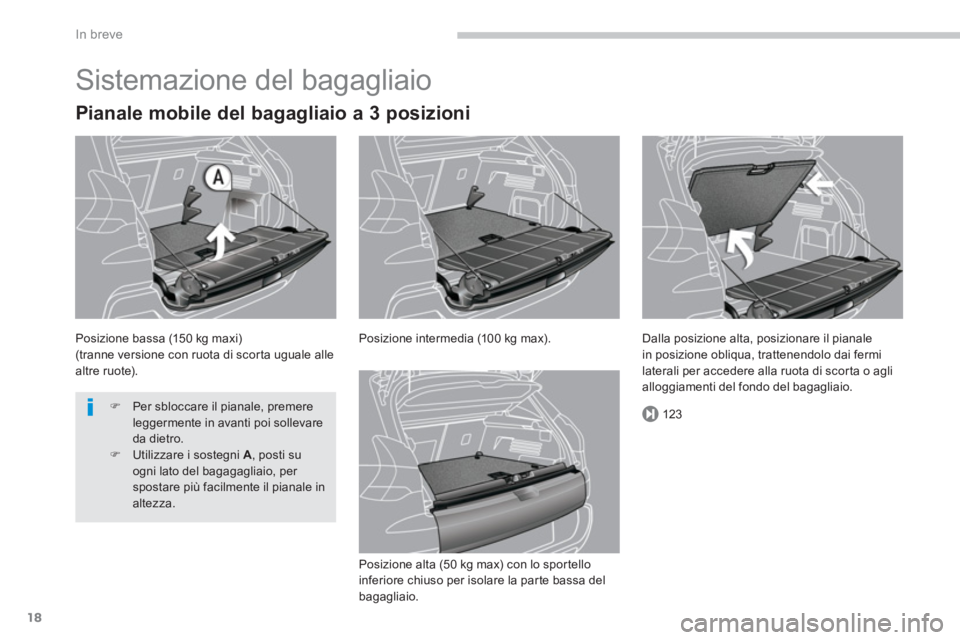

In breve
18
Sistemazione del bagagliaio


Pianale mobile del bagagliaio a 3 posizioni

Posizione bassa (150 kg maxi)
(tranne versione con ruota di scorta uguale alle
altre ruote). Posizione intermedia (100 kg max).
Posizione alta (50 kg max) con lo sportello
inferiore chiuso per isolare la parte bassa del
bagagliaio. Dalla posizione alta, posizionare il pianale
in posizione obliqua, trattenendolo dai fermi
laterali per accedere alla ruota di scorta o agli
alloggiamenti del fondo del bagagliaio.


)
Per sbloccare il pianale, premere
leggermente in avanti poi sollevare
da dietro.

)
Utilizzare i sostegni A
, posti su
ogni lato del bagagagliaio, per
spostare più facilmente il pianale in
altezza.
