Page 51 of 388
2
Display multifunzione
49

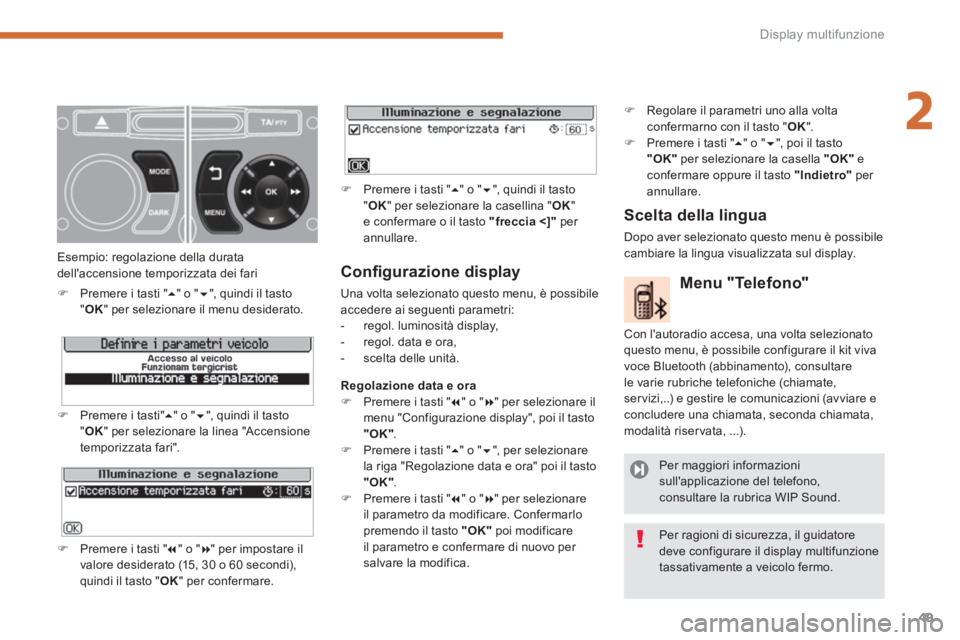

Confi gurazione display
Una volta selezionato questo menu, è possibile
accedere ai seguenti parametri:
- regol. luminosità display,
- regol. data e ora,
- scelta delle unità.
Regolazione data e ora
)
Premere i tasti "
" o "
" per selezionare il
menu "Configurazione display", poi il tasto
"OK"
.
)
Premere i tasti "
" o "
", per selezionare
la riga "Regolazione data e ora" poi il tasto
"OK"
.
)
Premere i tasti "
" o "
" per selezionare
il parametro da modificare. Confermarlo
premendo il tasto "OK"
poi modificare
il parametro e confermare di nuovo per
salvare la modifica.
Esempio: regolazione della durata
dell'accensione temporizzata dei fari
)
Premere i tasti "
" o "
", quindi il tasto
" OK
" per selezionare il menu desiderato.
)
Premere i tasti"
" o "
", quindi il tasto
" OK
" per selezionare la linea "Accensione
temporizzata fari".
)
Premere i tasti "
" o "
" per impostare il
valore desiderato (15, 30 o 60 secondi),
quindi il tasto " OK
" per confermare.
)
Premere i tasti "
" o "
", quindi il tasto
" OK
" per selezionare la casellina " OK
"
e confermare o il tasto "freccia <]"
per
annullare.
Menu "Telefono"
Con l'autoradio accesa, una volta selezionato
questo menu, è possibile configurare il kit viva
voce Bluetooth (abbinamento), consultare
le varie rubriche telefoniche (chiamate,
ser vizi,..) e gestire le comunicazioni (avviare e
concludere una chiamata, seconda chiamata,
modalità riser vata, ...).
Per maggiori informazioni
sull'applicazione del telefono,
consultare la rubrica WIP Sound.
Per ragioni di sicurezza, il guidatore
deve configurare il display multifunzione
tassativamente a veicolo fermo.
Scelta della lingua
Dopo aver selezionato questo menu è possibile
cambiare la lingua visualizzata sul display.
)
Regolare il parametri uno alla volta
confermarno con il tasto " OK
".
)
Premere i tasti "
" o "
", poi il tasto
"OK"
per selezionare la casella "OK"
e
confermare oppure il tasto "Indietro"
per
annullare.
Page 52 of 388
Display multifunzione
50

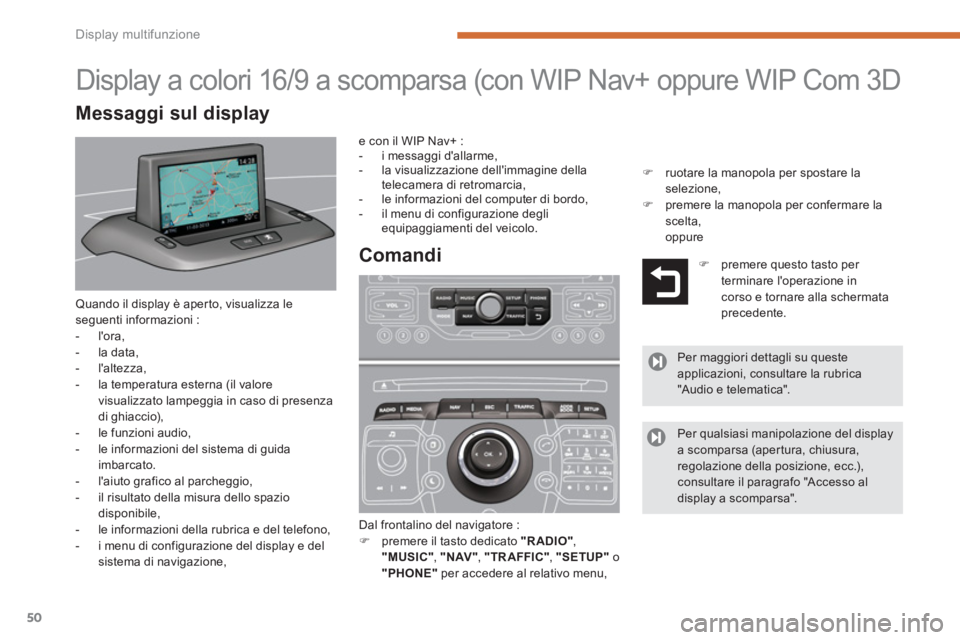

Quando il display è aperto, visualizza le
seguenti informazioni :
- l'ora,
- la data,
- l'altezza,
- la temperatura esterna (il valore
visualizzato lampeggia in caso di presenza
di ghiaccio),
- le funzioni audio,
- le informazioni del sistema di guida
imbarcato.
- l'aiuto grafico al parcheggio,
- il risultato della misura dello spazio
disponibile,
- le informazioni della rubrica e del telefono,
- i menu di configurazione del display e del
sistema di navigazione, Dal frontalino del navigatore :
)
premere il tasto dedicato "RADIO"
,
"MUSIC"
, "NAV"
, "TRAFFIC"
, "SETUP"
o
"PHONE"
per accedere al relativo menu,
Display a colori 16/9 a scomparsa (con WIP Nav+ oppure WIP Com 3D
Comandi
)
premere questo tasto per
terminare l'operazione in
corso e tornare alla schermata
precedente.
Per maggiori dettagli su queste
applicazioni, consultare la rubrica
"Audio e telematica".
Per qualsiasi manipolazione del display
a scomparsa (apertura, chiusura,
regolazione della posizione, ecc.),
consultare il paragrafo "Accesso al
display a scomparsa".
e con il WIP Nav+ :
- i messaggi d'allarme,
- la visualizzazione dell'immagine della
telecamera di retromarcia,
- le informazioni del computer di bordo,
- il menu di configurazione degli
equipaggiamenti del veicolo.
Messaggi sul display
)
ruotare la manopola per spostare la
selezione,
)
premere la manopola per confermare la
scelta,
oppure
Page 53 of 388
2
Display multifunzione
51

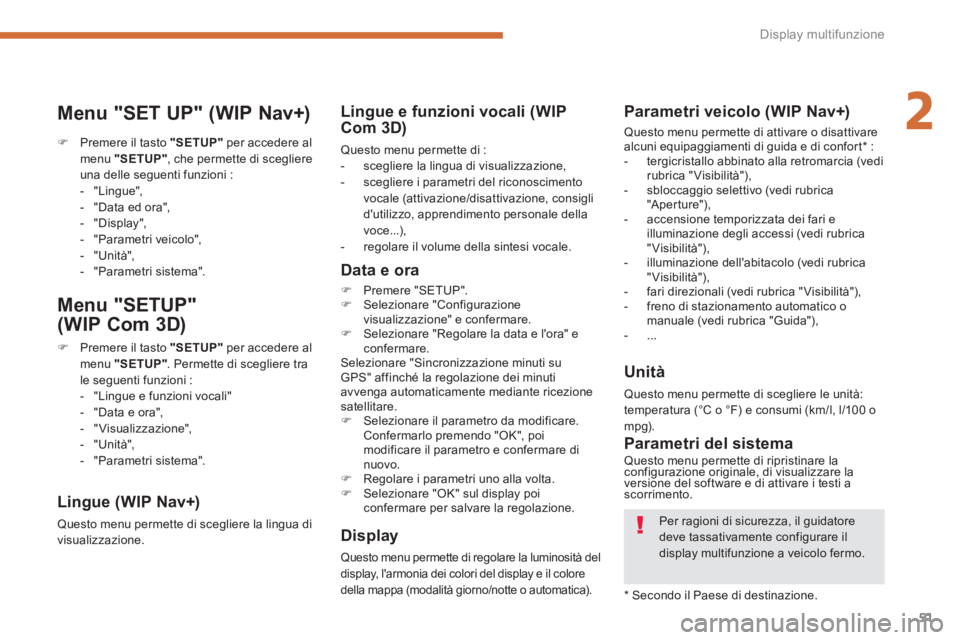

Menu "SET UP" (WIP Nav+)
)
Premere il tasto "SETUP"
per accedere al
menu "SETUP"
, che permette di scegliere
una delle seguenti funzioni :
- "Lingue",
- "Data ed ora",
- "Display",
- "Parametri veicolo",
- "Unità",
- "Parametri sistema".
Menu "SETUP"
(WIP Com 3D)
)
Premere il tasto "SETUP"
per accedere al
menu "SETUP"
. Permette di scegliere tra
le seguenti funzioni :
- "Lingue e funzioni vocali"
- "Data e ora",
- "Visualizzazione",
- "Unità",
- "Parametri sistema".
Lingue (WIP Nav+)
Questo menu permette di scegliere la lingua di
visualizzazione.
Lingue e funzioni vocali (WIP
Com 3D)
Questo menu permette di :
- scegliere la lingua di visualizzazione,
- scegliere i parametri del riconoscimento
vocale (attivazione/disattivazione, consigli
d'utilizzo, apprendimento personale della
voce...),
- regolare il volume della sintesi vocale.
Data e ora
)
Premere "SETUP".
)
Selezionare "Configurazione
visualizzazione" e confermare.
)
Selezionare "Regolare la data e l'ora" e
confermare.
Selezionare "Sincronizzazione minuti su
GPS" affinché la regolazione dei minuti
avvenga automaticamente mediante ricezione
satellitare.
)
Selezionare il parametro da modificare.
Confermarlo premendo "OK", poi
modificare il parametro e confermare di
nuovo.
)
Regolare i parametri uno alla volta.
)
Selezionare "OK" sul display poi
confermare per salvare la regolazione.
Display
Questo menu permette di regolare la luminosità del
display, l'armonia dei colori del display e il colore
della mappa (modalità giorno/notte o automatica).
Parametri del sistema
Questo menu permette di ripristinare la
configurazione originale, di visualizzare la
versione del software e di attivare i testi a
scorrimento.
Per ragioni di sicurezza, il guidatore
deve tassativamente configurare il
display multifunzione a veicolo fermo.
*
Secondo il Paese di destinazione.
Unità
Questo menu permette di scegliere le unità:
temperatura (°C o °F) e consumi (km/l, l/100 o
mpg).
Parametri veicolo (WIP Nav+)
Questo menu permette di attivare o disattivare
alcuni equipaggiamenti di guida e di confort * :
- tergicristallo abbinato alla retromarcia (vedi
rubrica " Visibilità"),
- sbloccaggio selettivo (vedi rubrica
"A per ture"),
- accensione temporizzata dei fari e
illuminazione degli accessi (vedi rubrica
"Visibilità"),
- illuminazione dell'abitacolo (vedi rubrica
"Visibilità"),
- fari direzionali (vedi rubrica " Visibilità"),
- freno di stazionamento automatico o
manuale (vedi rubrica "Guida"),
- ...
Page 54 of 388
Display multifunzione
52

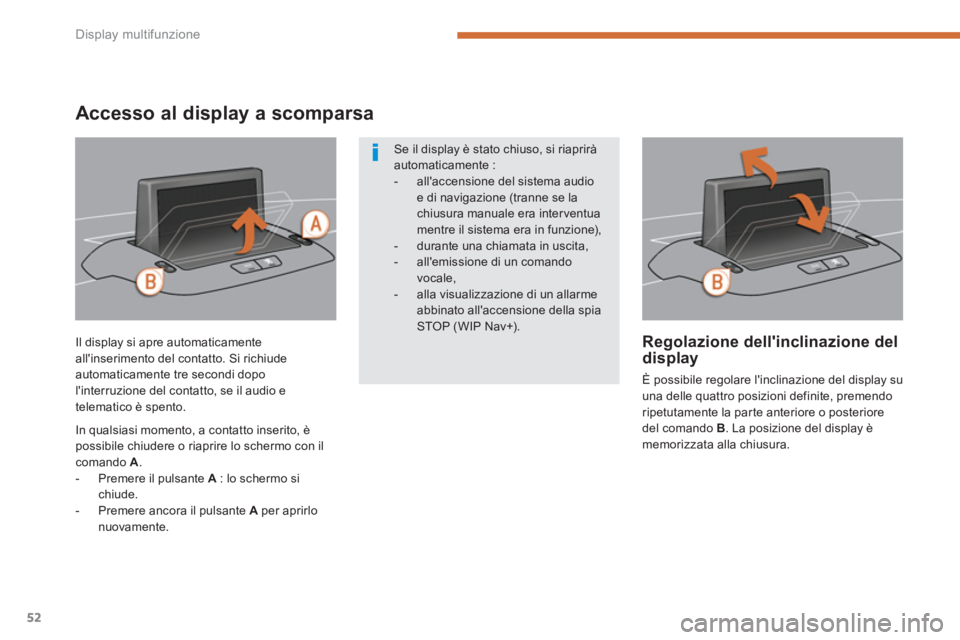

Regolazione dell'inclinazione del
display
È possibile regolare l'inclinazione del display su
una delle quattro posizioni definite, premendo
ripetutamente la parte anteriore o posteriore
del comando B
. La posizione del display è
memorizzata alla chiusura.
Il display si apre automaticamente
all'inserimento del contatto. Si richiude
automaticamente tre secondi dopo
l'interruzione del contatto, se il audio e
telematico è spento.
In qualsiasi momento, a contatto inserito, è
possibile chiudere o riaprire lo schermo con il
comando A
.
- Premere il pulsante A
: lo schermo si
chiude.
- Premere ancora il pulsante A
per aprirlo
nuovamente.
Se il display è stato chiuso, si riaprirà
automaticamente :
- all'accensione del sistema audio
e di navigazione (tranne se la
chiusura manuale era inter ventua
mentre il sistema era in funzione),
- durante una chiamata in uscita,
- all'emissione di un comando
vocale,
- alla visualizzazione di un allarme
abbinato all'accensione della spia
STOP (WIP Nav+).
Accesso al display a scomparsa
Page 55 of 388
2
Display multifunzione
53

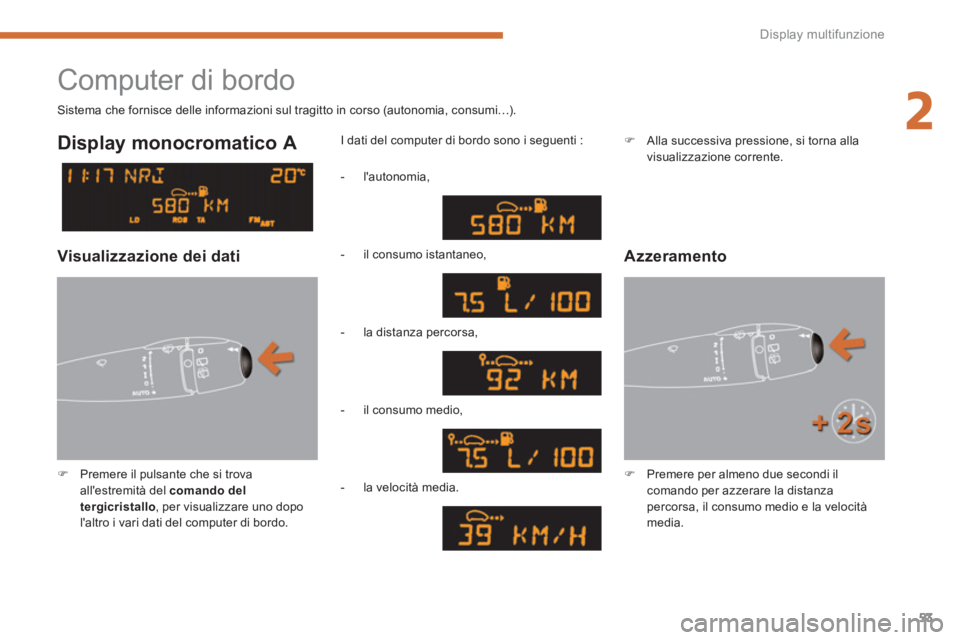

Computer di bordo
)
Premere il pulsante che si trova
all'estremità del comando del
tergicristallo
, per visualizzare uno dopo
l'altro i vari dati del computer di bordo.
I dati del computer di bordo sono i seguenti :
Sistema che fornisce delle informazioni sul tragitto in corso (autonomia, consumi…).
)
Premere per almeno due secondi il
comando per azzerare la distanza
percorsa, il consumo medio e la velocità
media.
Display monocromatico A
Azzeramento
Visualizzazione dei dati
- l'autonomia,
- il consumo istantaneo,
- la distanza percorsa,
- il consumo medio,
- la velocità media.
)
Alla successiva pressione, si torna alla
visualizzazione corrente.
Page 56 of 388
Display multifunzione
54

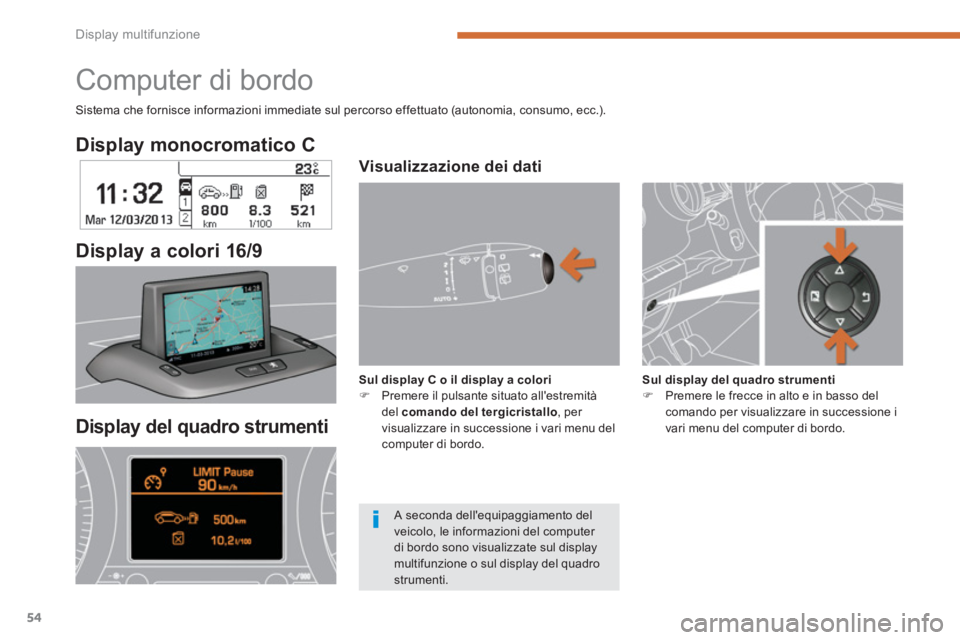

Display monocromatico C
Display a colori 16/9
Computer di bordo
Sistema che fornisce informazioni immediate sul percorso effettuato (autonomia, consumo, ecc.).
Display del quadro strumenti
Sul display del quadro strumenti
)
Premere le frecce in alto e in basso del
comando per visualizzare in successione i
vari menu del computer di bordo.
A seconda dell'equipaggiamento del
veicolo, le informazioni del computer
di bordo sono visualizzate sul display
multifunzione o sul display del quadro
strumenti.
Visualizzazione dei dati
Sul display C o il display a colori
)
Premere il pulsante situato all'estremità
del comando del tergicristallo
, per
visualizzare in successione i vari menu del
computer di bordo.
Page 57 of 388
2
Display multifunzione
55

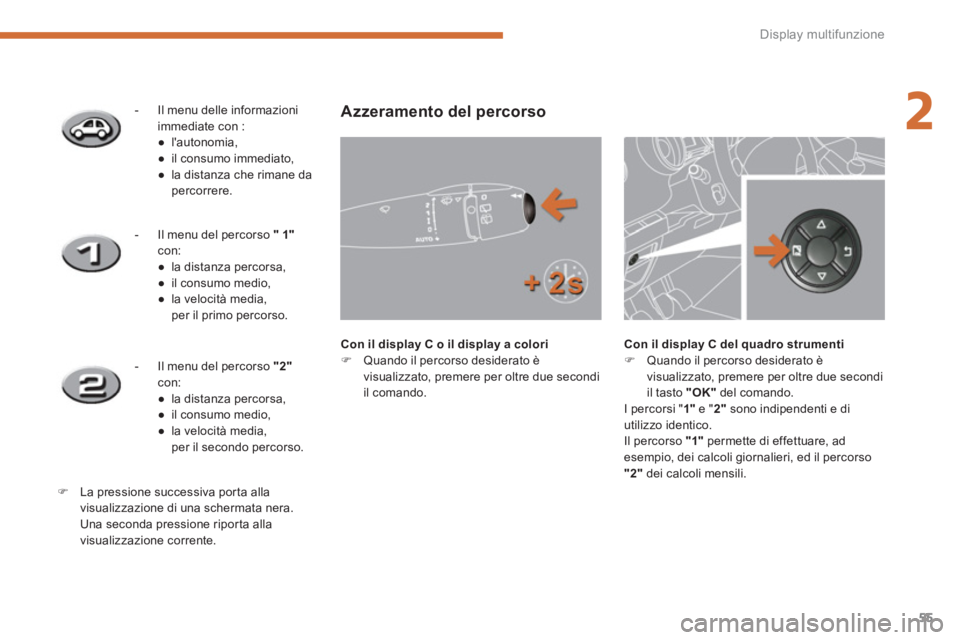

- Il menu delle informazioni
immediate con :
●
l'autonomia,
●
il consumo immediato,
●
la distanza che rimane da
percorrere.
- Il menu del percorso "
1"
con:
●
la distanza percorsa,
●
il consumo medio,
●
la velocità media,
per il primo percorso.
- Il menu del percorso "2"
con:
●
la distanza percorsa,
●
il consumo medio,
●
la velocità media,
per il secondo percorso.
)
La pressione successiva porta alla
visualizzazione di una schermata nera.
Una seconda pressione riporta alla
visualizzazione corrente.
Azzeramento del percorso
Con il display C o il display a colori
)
Quando il percorso desiderato è
visualizzato, premere per oltre due secondi
il comando.
Con il display C del quadro strumenti
)
Quando il percorso desiderato è
visualizzato, premere per oltre due secondi
il tasto "OK"
del comando.
I percorsi " 1"
e " 2"
sono indipendenti e di
utilizzo identico.
Il percorso "1"
permette di effettuare, ad
esempio, dei calcoli giornalieri, ed il percorso
"2"
dei calcoli mensili.
Page 58 of 388
Display multifunzione
56

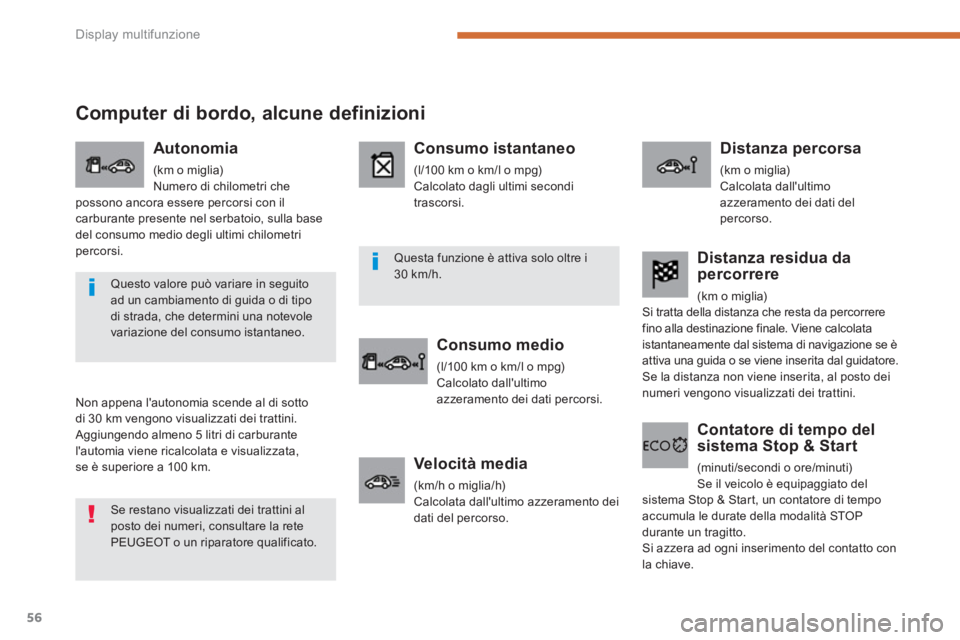

Computer di bordo, alcune definizioni
Non appena l'autonomia scende al di sotto
di 30 km vengono visualizzati dei trattini.
Aggiungendo almeno 5 litri di carburante
l'automia viene ricalcolata e visualizzata,
se è superiore a 100 km.
Autonomia
(km o miglia)
Numero di chilometri che
possono ancora essere percorsi con il
carburante presente nel serbatoio, sulla base
del consumo medio degli ultimi chilometri
percorsi.
Consumo istantaneo
(l/100 km o km/l o mpg)
Calcolato dagli ultimi secondi
trascorsi.
Consumo medio
(l/100 km o km/l o mpg)
Calcolato dall'ultimo
azzeramento dei dati percorsi.
Distanza percorsa
(km o miglia)
Calcolata dall'ultimo
azzeramento dei dati del
percorso.
Velocità media
(km/h o miglia/h)
Calcolata dall'ultimo azzeramento dei
dati del percorso.
Distanza residua da
percorrere
(km o miglia)
Si tratta della distanza che resta da percorrere
fino alla destinazione finale. Viene calcolata
istantaneamente dal sistema di navigazione se è
attiva una guida o se viene inserita dal guidatore.
Se la distanza non viene inserita, al posto dei
numeri vengono visualizzati dei trattini.
Contatore di tempo del
sistema Stop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato del
sistema Stop & Start, un contatore di tempo
accumula le durate della modalità STOP
durante un tragitto.
Si azzera ad ogni inserimento del contatto con
la chiave.
Se restano visualizzati dei trattini al
posto dei numeri, consultare la rete
PEUGEOT o un riparatore qualificato.
Questo valore può variare in seguito
ad un cambiamento di guida o di tipo
di strada, che determini una notevole
variazione del consumo istantaneo.
Questa funzione è attiva solo oltre i
30 km/h.
Page 59 of 388
3
Confort
57
Riscaldamento e
Vent ila zi one
Sistema per creare e mantenere delle buone
condizioni di confort e di visibilità nell'abitacolo
del veicolo.
Comandi
L'aria che entra può seguire vari percorsi,
a seconda dei comandi selezionati dal
guidatore, dal passeggero anteriore o dai
passeggeri posteriori, in funzione del livello di
equipaggiamento.
Il comando di temperatura permette di ottenere
il livello di confort desiderato mescolando l'aria
dei vari circuiti.
Il comando di distribuzione dell'aria permette
di scegliere i punti di diffusione
dell'aria
nell'abitacolo, combinando i tasti abbinati.
Entrata d'aria
L'aria all'interno dell'abitacolo è filtrata e viene
dall'esterno, attraverso la griglia situata alla
base del parabrezza, o dall'interno, in ricircolo
d'aria.

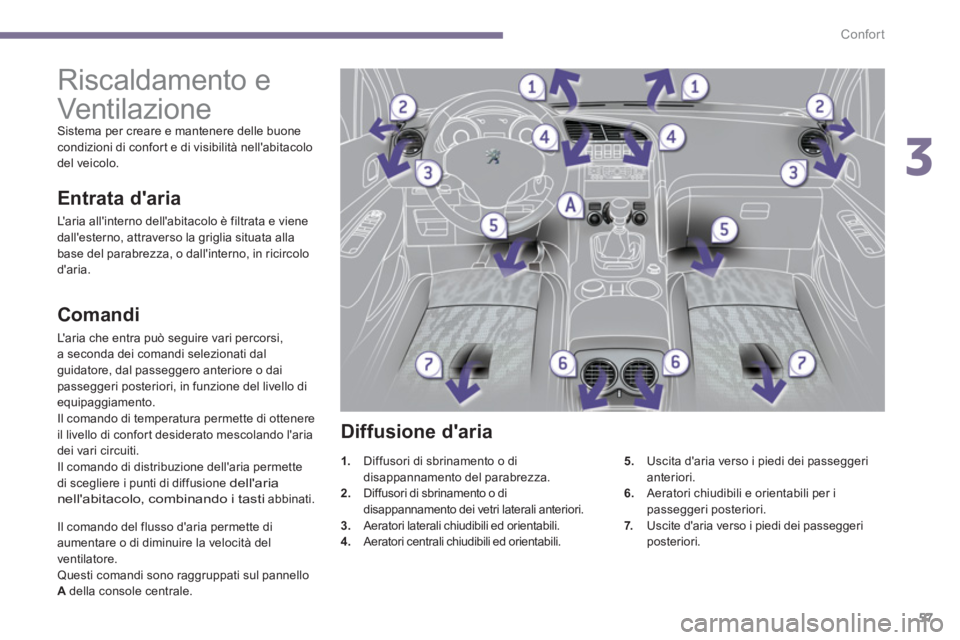

Diffusione d'aria
1.
Diffusori di sbrinamento o di
disappannamento del parabrezza.
2.
Diffusori di sbrinamento o di
disappannamento dei vetri laterali anteriori.
3.
Aeratori laterali chiudibili ed orientabili.
4.
Aeratori centrali chiudibili ed orientabili.
5.
Uscita d'aria verso i piedi dei passeggeri
anteriori.
6.
Aeratori chiudibili e orientabili per i
passeggeri posteriori.
7.
Uscite d'aria verso i piedi dei passeggeri
posteriori.
Il comando del flusso d'aria permette di
aumentare o di diminuire la velocità del
ventilatore.
Questi comandi sono raggruppati sul pannello
A
della console centrale.
Page 60 of 388
Confort
58

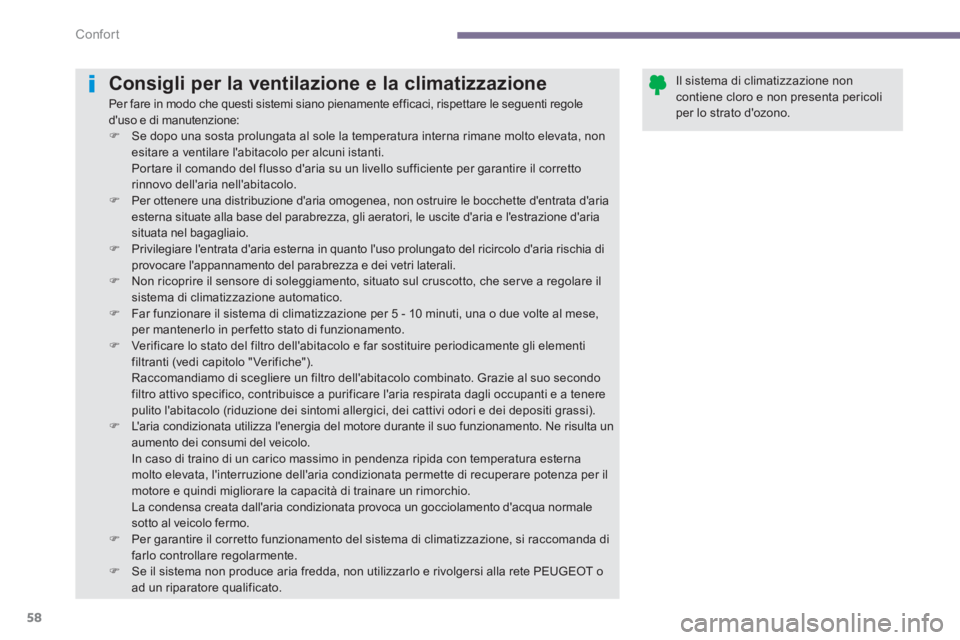

Consigli per la ventilazione e la climatizzazione
Per fare in modo che questi sistemi siano pienamente efficaci, rispettare le seguenti regole
d'uso e di manutenzione:
)
Se dopo una sosta prolungata al sole la temperatura interna rimane molto elevata, non
esitare a ventilare l'abitacolo per alcuni istanti.
Portare il comando del flusso d'aria su un livello sufficiente per garantire il corretto
rinnovo dell'aria nell'abitacolo.
)
Per ottenere una distribuzione d'aria omogenea, non ostruire le bocchette d'entrata d'aria
esterna situate alla base del parabrezza, gli aeratori, le uscite d'aria e l'estrazione d'aria
situata nel bagagliaio.
)
Privilegiare l'entrata d'aria esterna in quanto l'uso prolungato del ricircolo d'aria rischia di
provocare l'appannamento del parabrezza e dei vetri laterali.
)
Non ricoprire il sensore di soleggiamento, situato sul cruscotto, che ser ve a regolare il
sistema di climatizzazione automatico.
)
Far funzionare il sistema di climatizzazione per 5 - 10 minuti, una o due volte al mese,
per mantenerlo in per fetto stato di funzionamento.
)
Verificare lo stato del filtro dell'abitacolo e far sostituire periodicamente gli elementi
filtranti (vedi capitolo " Verifiche").
Raccomandiamo di scegliere un filtro dell'abitacolo combinato. Grazie al suo secondo
filtro attivo specifico, contribuisce a purificare l'aria respirata dagli occupanti e a tenere
pulito l'abitacolo (riduzione dei sintomi allergici, dei cattivi odori e dei depositi grassi).
)
L'aria condizionata utilizza l'energia del motore durante il suo funzionamento. Ne risulta un
aumento dei consumi del veicolo.
In caso di traino di un carico massimo in pendenza ripida con temperatura esterna
molto elevata, l'interruzione dell'aria condizionata permette di recuperare potenza per il
motore e quindi migliorare la capacità di trainare un rimorchio.
La condensa creata dall'aria condizionata provoca un gocciolamento d'acqua normale
sotto al veicolo fermo.
)
Per garantire il corretto funzionamento del sistema di climatizzazione, si raccomanda di
farlo controllare regolarmente.
)
Se il sistema non produce aria fredda, non utilizzarlo e rivolgersi alla rete PEUGEOT o
ad un riparatore qualificato.
Il sistema di climatizzazione non
contiene cloro e non presenta pericoli
per lo strato d'ozono.
