Page 41 of 388
1
Spie di funzionamento
39

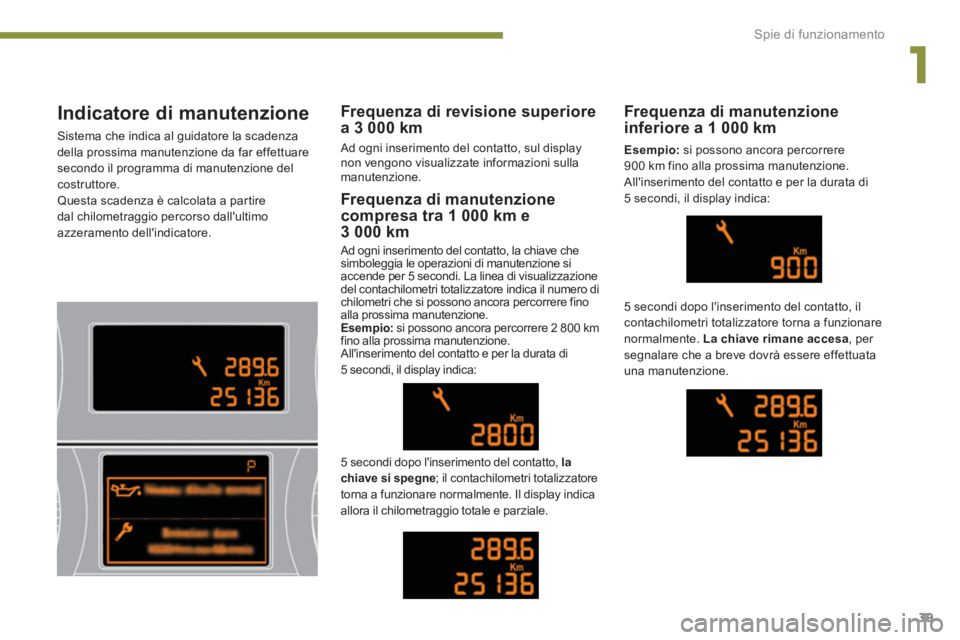

Indicatore di manutenzione
Sistema che indica al guidatore la scadenza
della prossima manutenzione da far effettuare
secondo il programma di manutenzione del
costruttore.
Questa scadenza è calcolata a partire
dal chilometraggio percorso dall'ultimo
azzeramento dell'indicatore.
Frequenza di manutenzione
compresa tra 1 000 km e
3 000 km
Ad ogni inserimento del contatto, la chiave che
simboleggia le operazioni di manutenzione si
accende per 5 secondi. La linea di visualizzazione
del contachilometri totalizzatore indica il numero di
chilometri che si possono ancora percorrere fino
alla prossima manutenzione.
Esempio:
si possono ancora percorrere 2 800 km
fino alla prossima manutenzione.
All'inserimento del contatto e per la durata di
5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto, la
chiave si spegne
; il contachilometri totalizzatore
torna a funzionare normalmente. Il display indica
allora il chilometraggio totale e parziale.
Frequenza di manutenzione
inferiore a 1 000 km
Esempio:
si possono ancora percorrere
900 km fino alla prossima manutenzione.
All'inserimento del contatto e per la durata di
5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto, il
contachilometri totalizzatore torna a funzionare
normalmente. La chiave rimane accesa
, per
segnalare che a breve dovrà essere effettuata
una manutenzione.
Frequenza di revisione superiore
a 3 000 km
Ad ogni inserimento del contatto, sul display
non vengono visualizzate informazioni sulla
manutenzione.
Page 42 of 388

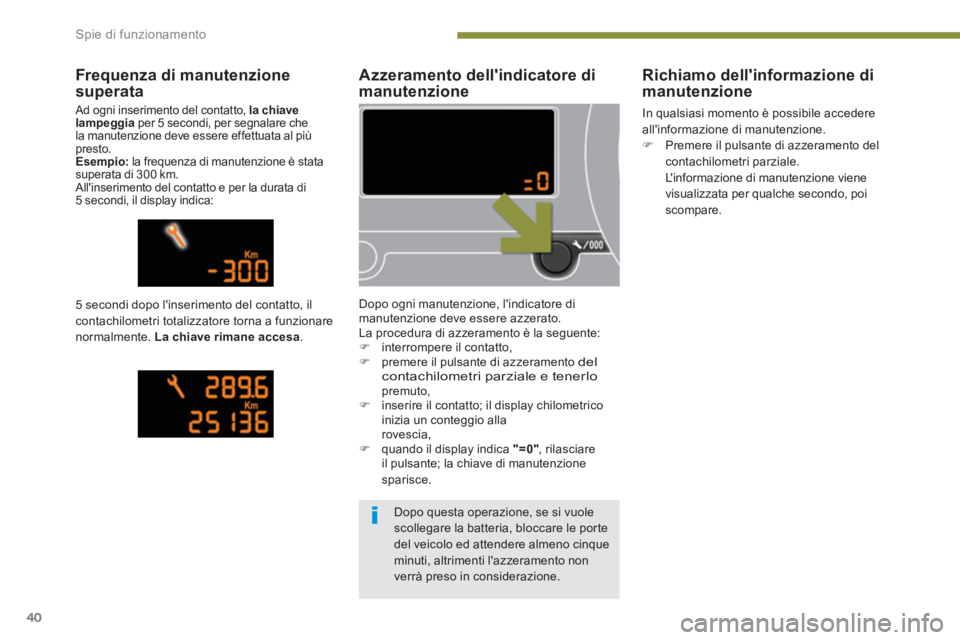

Spie di funzionamento
40
Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la seguente:
)
interrompere il contatto,
)
premere il pulsante di azzeramento
del
contachilometri parziale e tenerlo
premuto,
)
inserire il contatto; il display chilometrico
inizia un conteggio alla
rovescia,
)
quando il display indica "=0"
, rilasciare
il pulsante; la chiave di manutenzione
sparisce.
Frequenza di manutenzione
superata
Ad ogni inserimento del contatto, la chiave
lampeggia
per 5 secondi, per segnalare che
la manutenzione deve essere effettuata al più
presto.
Esempio:
la frequenza di manutenzione è stata
superata di 300 km.
All'inserimento del contatto e per la durata di
5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto, il
contachilometri totalizzatore torna a funzionare
normalmente. La chiave rimane accesa
.
Richiamo dell'informazione di
manutenzione
In qualsiasi momento è possibile accedere
all'informazione di manutenzione.
)
Premere il pulsante di azzeramento del
contachilometri parziale.
L'informazione di manutenzione viene
visualizzata per qualche secondo, poi
scompare.
Dopo questa operazione, se si vuole
scollegare la batteria, bloccare le porte
del veicolo ed attendere almeno cinque
minuti, altrimenti l'azzeramento non
verrà preso in considerazione.
Page 43 of 388
1
Spie di funzionamento
41

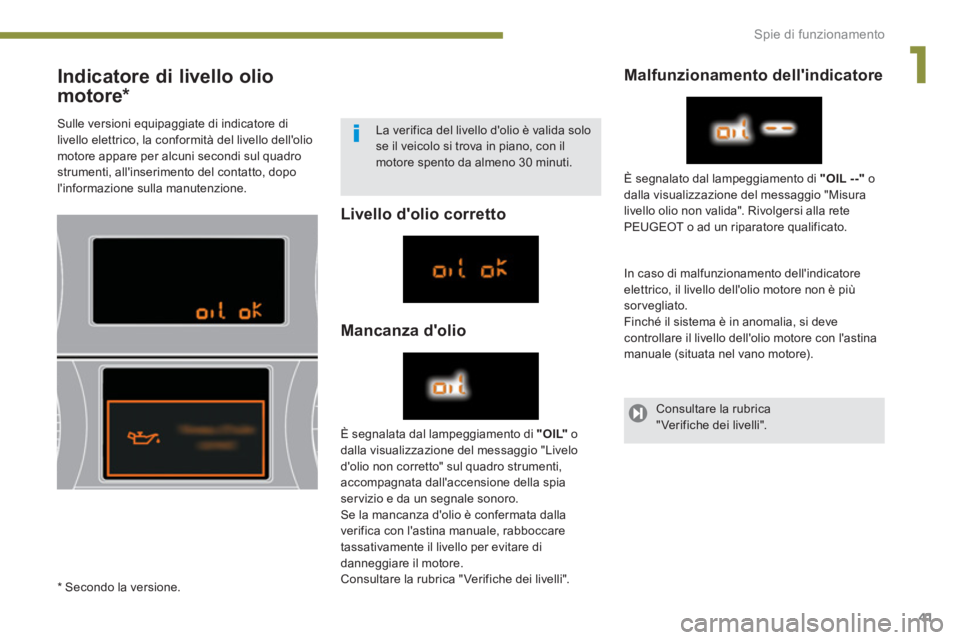

Indicatore di livello olio
motore *
Livello d'olio corretto
Mancanza d'olio
Malfunzionamento dell'indicatore
In caso di malfunzionamento dell'indicatore
elettrico, il livello dell'olio motore non è più
sorvegliato.
Finché il sistema è in anomalia, si deve
controllare il livello dell'olio motore con l'astina
manuale (situata nel vano motore).
È segnalata dal lampeggiamento di "OIL"
o
dalla visualizzazione del messaggio "Livelo
d'olio non corretto" sul quadro strumenti,
accompagnata dall'accensione della spia
ser vizio e da un segnale sonoro.
Se la mancanza d'olio è confermata dalla
verifica con l'astina manuale, rabboccare
tassativamente il livello per evitare di
danneggiare il motore.
Consultare la rubrica " Verifiche dei livelli". È segnalato dal lampeggiamento di "OIL --"
o
dalla visualizzazione del messaggio "Misura
livello olio non valida". Rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Sulle versioni equipaggiate di indicatore di
livello elettrico, la conformità del livello dell'olio
motore appare per alcuni secondi sul quadro
strumenti, all'inserimento del contatto, dopo
l'informazione sulla manutenzione.
La verifica del livello d'olio è valida solo
se il veicolo si trova in piano, con il
motore spento da almeno 30 minuti.
*
Secondo la versione. Consultare la rubrica
" Verifiche dei livelli".
Page 44 of 388
Spie di funzionamento
42

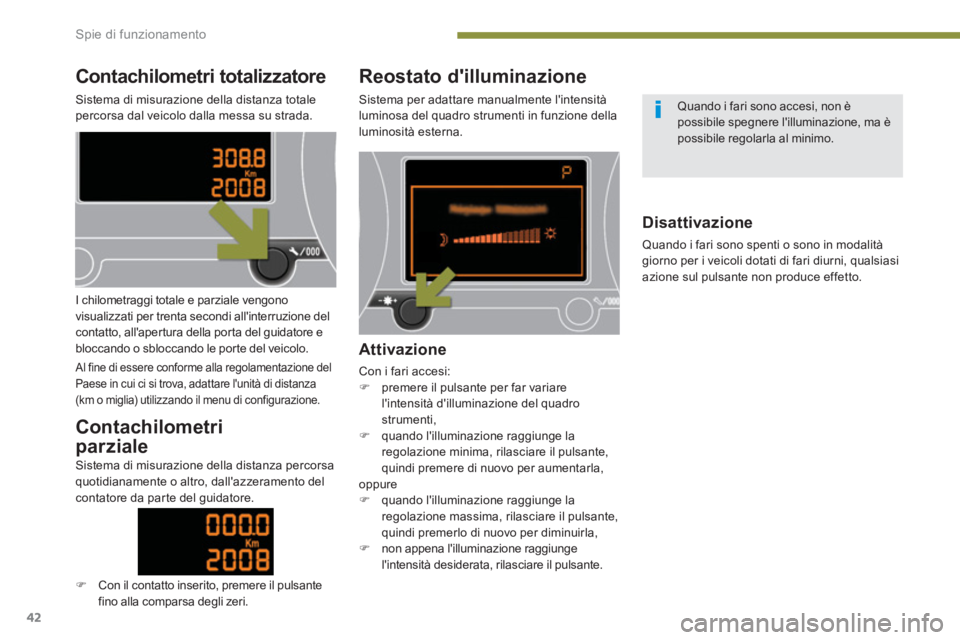

Contachilometri totalizzatore
Sistema di misurazione della distanza totale
percorsa dal veicolo dalla messa su strada.
Reostato d'illuminazione
Sistema per adattare manualmente l'intensità
luminosa del quadro strumenti in funzione della
luminosità esterna.
I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione del
contatto, all'apertura della porta del guidatore e
bloccando o sbloccando le porte del veicolo.
Al fine di essere conforme alla regolamentazione del
Paese in cui ci si trova, adattare l'unità di distanza
(km o miglia) utilizzando il menu di configurazione.
Contachilometri
parziale
Attivazione
Con i fari accesi:
)
premere il pulsante per far variare
l'intensità d'illuminazione del quadro
strumenti,
)
quando l'illuminazione raggiunge la
regolazione minima, rilasciare il pulsante,
quindi premere di nuovo per aumentarla,
oppure
)
quando l'illuminazione raggiunge la
regolazione massima, rilasciare il pulsante,
quindi premerlo di nuovo per diminuirla,
)
non appena l'illuminazione raggiunge
l'intensità desiderata, rilasciare il pulsante.
Disattivazione
Quando i fari sono spenti o sono in modalità
giorno per i veicoli dotati di fari diurni, qualsiasi
azione sul pulsante non produce effetto.
Sistema di misurazione della distanza percorsa
quotidianamente o altro, dall'azzeramento del
contatore da parte del guidatore.
)
Con il contatto inserito, premere il pulsante
fino alla comparsa degli zeri.
Quando i fari sono accesi, non è
possibile spegnere l'illuminazione, ma è
possibile regolarla al minimo.
Page 45 of 388
2
Display multifunzione
43
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in caso di
rischio di ghiaccio),
- visualizzazione dei messaggi d'allarme,
- computer di bordo (vedi fine della rubrica).
Dei messaggi d'allarme (ad es.: "Anomalia sist
antinqu") o d'informazione (ad es.: "Bagagliaio
aperto") possono essere visualizzati in modo
temporaneo. Alcuni messaggi possono essere
cancellati premendo il tasto "ESC"
.

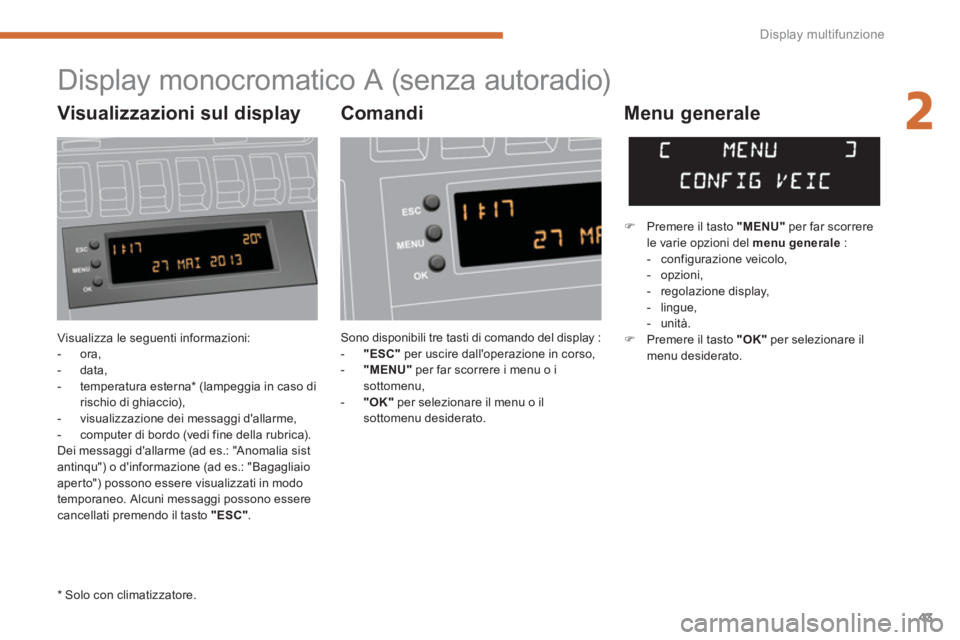

Display monocromatico A (senza autoradio)
Comandi
Menu generale
Sono disponibili tre tasti di comando del display :
- "ESC"
per uscire dall'operazione in corso,
- "MENU"
per far scorrere i menu o i
sottomenu,
- "OK"
per selezionare il menu o il
sottomenu desiderato.
)
Premere il tasto "MENU"
per far scorrere
le varie opzioni del menu generale
:
- configurazione veicolo,
- opzioni,
- regolazione display,
- lingue,
- unità.
)
Premere il tasto "OK"
per selezionare il
menu desiderato.
*
Solo con climatizzatore.
Visualizzazioni sul display
Page 46 of 388

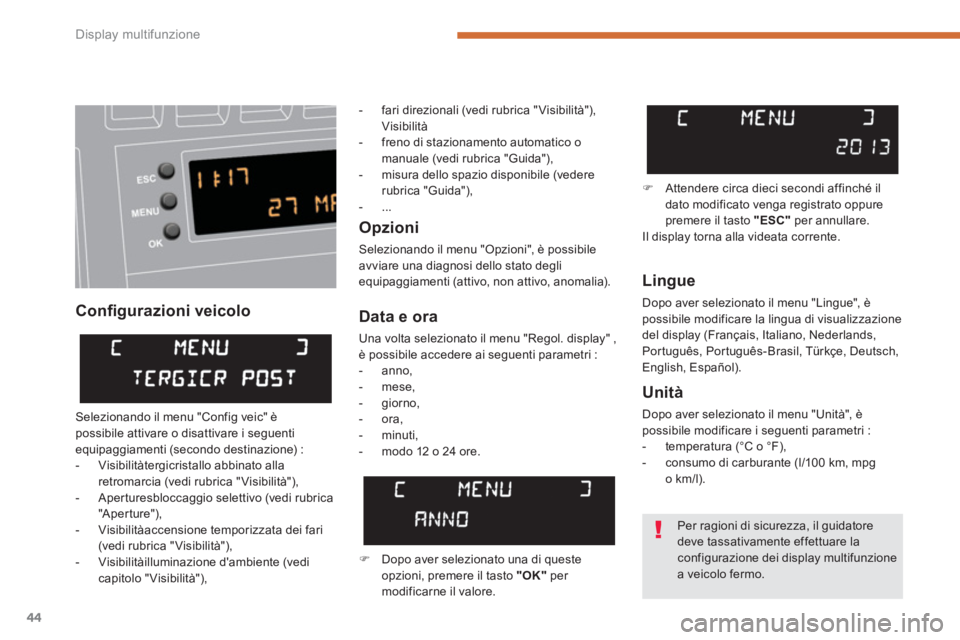

Display multifunzione
44

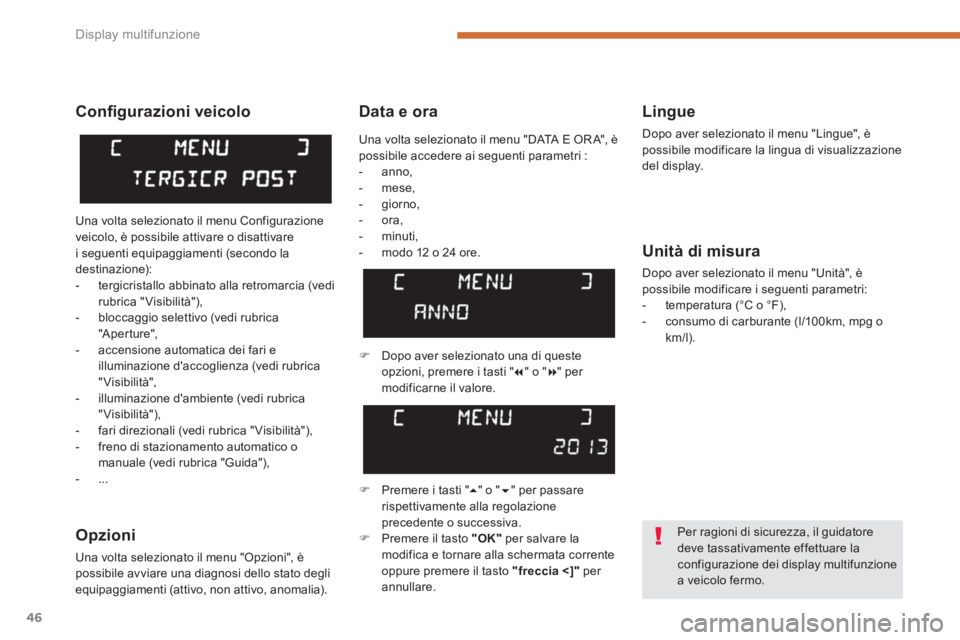

Confi gurazioni veicolo
Opzioni
Selezionando il menu "Opzioni", è possibile
avviare una diagnosi dello stato degli
equipaggiamenti (attivo, non attivo, anomalia).
Lingue
Dopo aver selezionato il menu "Lingue", è
possibile modificare la lingua di visualizzazione
del display (Français, Italiano, Nederlands,
Português, Português-Brasil, Türkçe, Deutsch,
English, Español).
Data e ora
Una volta selezionato il menu "Regol. display" ,
è possibile accedere ai seguenti parametri :
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modo 12 o 24 ore.
Unità
Dopo aver selezionato il menu "Unità", è
possibile modificare i seguenti parametri :
- temperatura (°C o °F),
- consumo di carburante (l/100 km, mpg
o km/l).
)
Dopo aver selezionato una di queste
opzioni, premere il tasto "OK"
per
modificarne il valore.
)
Attendere circa dieci secondi affinché il
dato modificato venga registrato oppure
premere il tasto "ESC"
per annullare.
Il display torna alla videata corrente.
Selezionando il menu "Config veic" è
possibile attivare o disattivare i seguenti
equipaggiamenti (secondo destinazione) :
- Visibilitàtergicristallo abbinato alla
retromarcia (vedi rubrica " Visibilità"),
- Aperturesbloccaggio selettivo (vedi rubrica
"A per ture"),
- Visibilitàaccensione temporizzata dei fari
(vedi rubrica " Visibilità"),
- Visibilitàilluminazione d'ambiente (vedi
capitolo "Visibilità"),
Per ragioni di sicurezza, il guidatore
deve tassativamente effettuare la
configurazione dei display multifunzione
a veicolo fermo.
- fari direzionali (vedi rubrica " Visibilità"),
Visibilità
- freno di stazionamento automatico o
manuale (vedi rubrica "Guida"),
- misura dello spazio disponibile (vedere
rubrica "Guida"),
- ...
Page 47 of 388
2
Display multifunzione
45

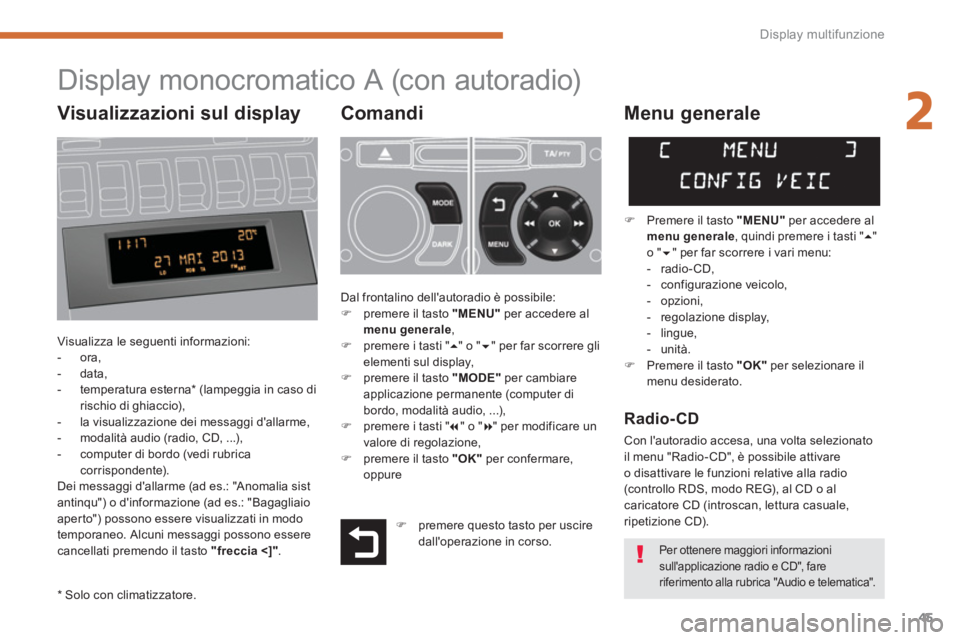

Display monocromatico A (con autoradio)
Comandi
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in caso di
rischio di ghiaccio),
- la visualizzazione dei messaggi d'allarme,
- modalità audio (radio, CD, ...),
- computer di bordo (vedi rubrica
corrispondente).
Dei messaggi d'allarme (ad es.: "Anomalia sist
antinqu") o d'informazione (ad es.: "Bagagliaio
aperto") possono essere visualizzati in modo
temporaneo. Alcuni messaggi possono essere
cancellati premendo il tasto "freccia <]"
.
Menu generale
)
Premere il tasto "MENU"
per accedere al
menu generale
, quindi premere i tasti "
"
o "
" per far scorrere i vari menu:
- radio-CD,
- configurazione veicolo,
- opzioni,
- regolazione display,
- lingue,
- unità.
)
Premere il tasto "OK"
per selezionare il
menu desiderato. Dal frontalino dell'autoradio è possibile:
)
premere il tasto "MENU"
per accedere al
menu generale
,
)
premere i tasti "
" o "
" per far scorrere gli
elementi sul display,
)
premere il tasto "MODE"
per cambiare
applicazione permanente (computer di
bordo, modalità audio, ...),
)
premere i tasti "
" o "
" per modificare un
valore di regolazione,
)
premere il tasto "OK"
per confermare,
oppure
Radio-CD
Con l'autoradio accesa, una volta selezionato
il menu "Radio- CD", è possibile attivare
o disattivare le funzioni relative alla radio
(controllo RDS, modo REG), al CD o al
caricatore CD (introscan, lettura casuale,
ripetizione CD).
*
Solo con climatizzatore. )
premere questo tasto per uscire
dall'operazione in corso.
Per ottenere maggiori informazioni
sull'applicazione radio e CD", fare
riferimento alla rubrica "Audio e telematica".
Visualizzazioni sul display
Page 48 of 388
Display multifunzione
46
Data e ora
Lingue
Dopo aver selezionato il menu "Lingue", è
possibile modificare la lingua di visualizzazione
del display.
Unità di misura
Dopo aver selezionato il menu "Unità", è
possibile modificare i seguenti parametri:
- temperatura (°C o °F),
- consumo di carburante (l/100km, mpg o
km/l).
)
Dopo aver selezionato una di queste
opzioni, premere i tasti "
" o "
" per
modificarne il valore.
)
Premere i tasti "
" o "
" per passare
rispettivamente alla regolazione
precedente o successiva.
)
Premere il tasto "OK"
per salvare la
modifica e tornare alla schermata corrente
oppure premere il tasto "freccia <]"
per
annullare.
Confi gurazioni veicolo
Una volta selezionato il menu Configurazione
veicolo, è possibile attivare o disattivare
i seguenti equipaggiamenti (secondo la
destinazione):
- tergicristallo abbinato alla retromarcia (vedi
rubrica " Visibilità"),
- bloccaggio selettivo (vedi rubrica
"A per ture",
- accensione automatica dei fari e
illuminazione d'accoglienza (vedi rubrica
"Visibilità",
- illuminazione d'ambiente (vedi rubrica
"Visibilità"),
- fari direzionali (vedi rubrica " Visibilità"),
- freno di stazionamento automatico o
manuale (vedi rubrica "Guida"),
- ...
Opzioni
Una volta selezionato il menu "Opzioni", è
possibile avviare una diagnosi dello stato degli
equipaggiamenti (attivo, non attivo, anomalia).
Per ragioni di sicurezza, il guidatore
deve tassativamente effettuare la
configurazione dei display multifunzione
a veicolo fermo.
Una volta selezionato il menu "DATA E OR A", è
possibile accedere ai seguenti parametri :
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modo 12 o 24 ore.
Page 49 of 388
2
Display multifunzione
47

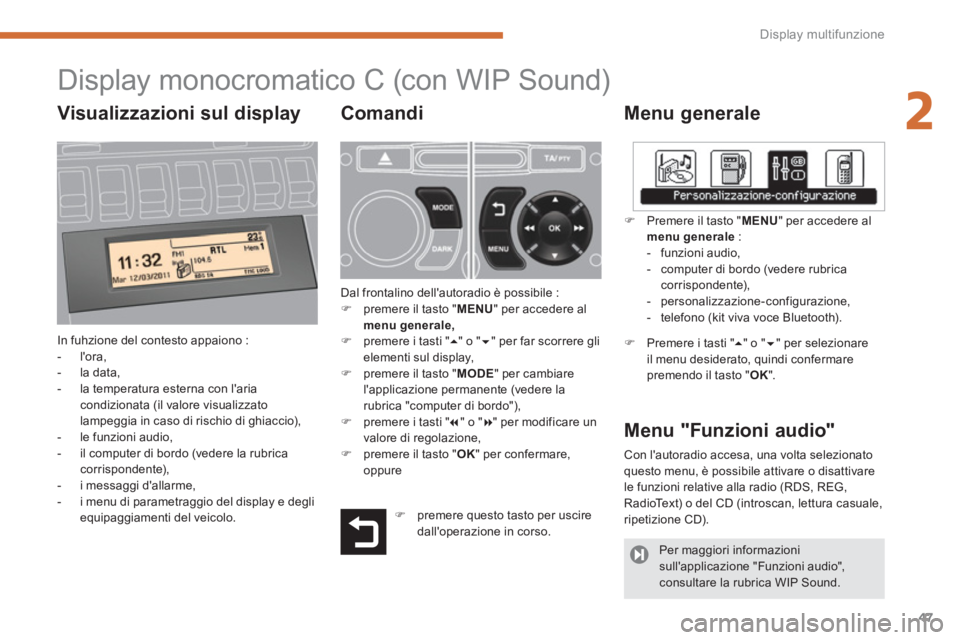

Display monocromatico C
(con WIP Sound)
Menu generale
In fuhzione del contesto appaiono :
- l'ora,
- la data,
- la temperatura esterna con l'aria
condizionata (il valore visualizzato
lampeggia in caso di rischio di ghiaccio),
- le funzioni audio,
- il computer di bordo (vedere la rubrica
corrispondente),
- i messaggi d'allarme,
- i menu di parametraggio del display e degli
equipaggiamenti del veicolo.
Menu "Funzioni audio"
Comandi
Dal frontalino dell'autoradio è possibile :
)
premere il tasto " MENU
" per accedere al
menu generale,
)
premere i tasti "
" o "
" per far scorrere gli
elementi sul display,
)
premere il tasto " MODE
" per cambiare
l'applicazione permanente (vedere la
rubrica "computer di bordo"),
)
premere i tasti "
" o "
" per modificare un
valore di regolazione,
)
premere il tasto " OK
" per confermare,
oppure
)
Premere il tasto " MENU
" per accedere al
menu generale
:
- funzioni audio,
- computer di bordo (vedere rubrica
corrispondente),
- personalizzazione-configurazione,
- telefono (kit viva voce Bluetooth).
)
Premere i tasti "
" o "
" per selezionare
il menu desiderato, quindi confermare
premendo il tasto " OK
".
Con l'autoradio accesa, una volta selezionato
questo menu, è possibile attivare o disattivare
le funzioni relative alla radio (RDS, REG,
RadioText) o del CD (introscan, lettura casuale,
ripetizione CD). )
premere questo tasto per uscire
dall'operazione in corso.
Per maggiori informazioni
sull'applicazione "Funzioni audio",
consultare la rubrica WIP Sound.
Visualizzazioni sul display
Page 50 of 388
Display multifunzione
48

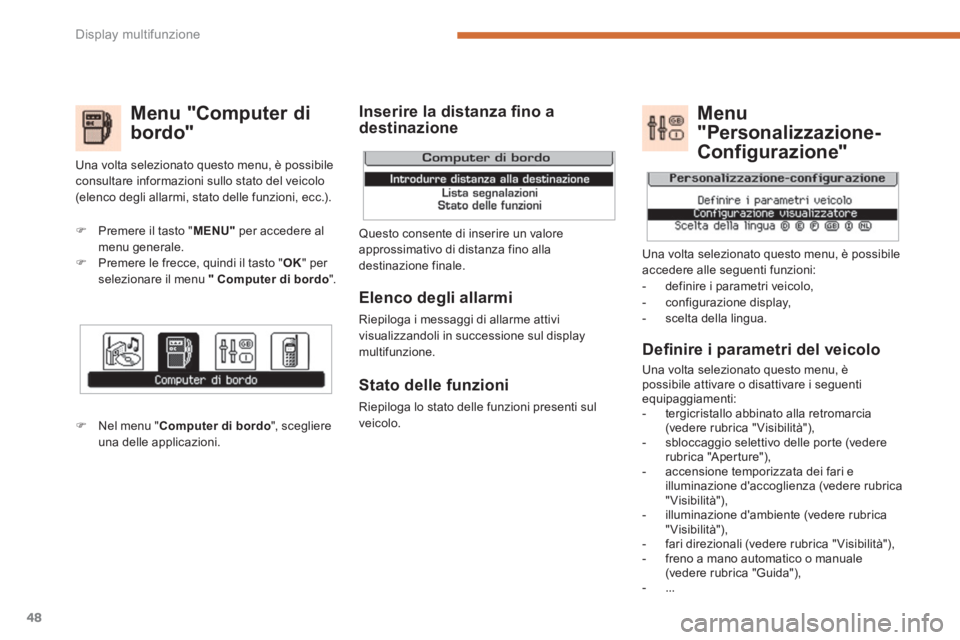

Menu "Computer di
bordo"
)
Premere il tasto " MENU"
per accedere al
menu generale.
)
Premere le frecce, quindi il tasto " OK
" per
selezionare il menu "
Computer di bordo
".
)
Nel menu " Computer di bordo
", scegliere
una delle applicazioni.
Questo consente di inserire un valore
approssimativo di distanza fino alla
destinazione finale.
Una volta selezionato questo menu, è possibile
consultare informazioni sullo stato del veicolo
(elenco degli allarmi, stato delle funzioni, ecc.).
Defi nire i parametri del veicolo
Una volta selezionato questo menu, è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- tergicristallo abbinato alla retromarcia
(vedere rubrica " Visibilità"),
- sbloccaggio selettivo delle porte (vedere
rubrica "Aper ture"),
- accensione temporizzata dei fari e
illuminazione d'accoglienza (vedere rubrica
"Visibilità"),
- illuminazione d'ambiente (vedere rubrica
"Visibilità"),
- fari direzionali (vedere rubrica " Visibilità"),
- freno a mano automatico o manuale
(vedere rubrica "Guida"),
- ...
Menu
"Personalizzazione-
Configurazione"
Una volta selezionato questo menu, è possibile
accedere alle seguenti funzioni:
- definire i parametri veicolo,
- configurazione display,
- scelta della lingua.
Elenco degli allarmi
Riepiloga i messaggi di allarme attivi
visualizzandoli in successione sul display
multifunzione.
Stato delle funzioni
Riepiloga lo stato delle funzioni presenti sul
veicolo.
Inserire la distanza fi no a
destinazione
