PEUGEOT 3008 2013 Instrukcja obsługi (in Polish)

9

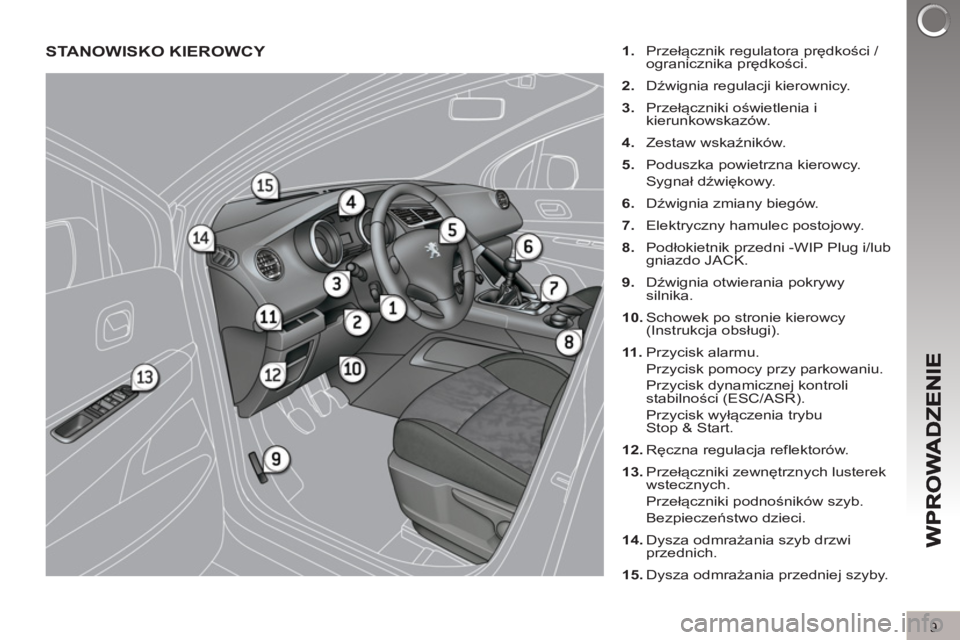

STANOWISKO KIEROWCY

1.
Przełącznik regulatora prędkości /
ogranicznika prędkości.

2.
Dźwignia regulacji kierownicy.

3.
Przełączniki oświetlenia i
kierunkowskazów.

4.
Zestaw wskaźników.

5.
Poduszka powietrzna kierowcy.
Sygnał dźwiękowy.

6.
Dźwignia zmiany biegów.

7.
Elektryczny hamulec postojowy.

8.
Podłokietnik przedni -WIP Plug i/lub
gniazdo JACK.

9.
Dźwignia otwierania pokrywy
silnika.

10.
Schowek po stronie kierowcy
(Instrukcja obsługi).

11 .
Przycisk alarmu.
Przycisk pomocy przy parkowaniu.
Przycisk dynamicznej kontroli
stabilności (ESC/ASR).
Przycisk wyłączenia trybu
Stop & Start.

12.
Ręczna regulacja reflektorów.

13.
Przełączniki zewnętrznych lusterek
wstecznych.
Przełączniki podno
śników szyb.
Bezpieczeństwo dzieci.

14.
Dysza odmrażania szyb drzwi
przednich.

15.
Dysza odmrażania przedniej szyby.

10

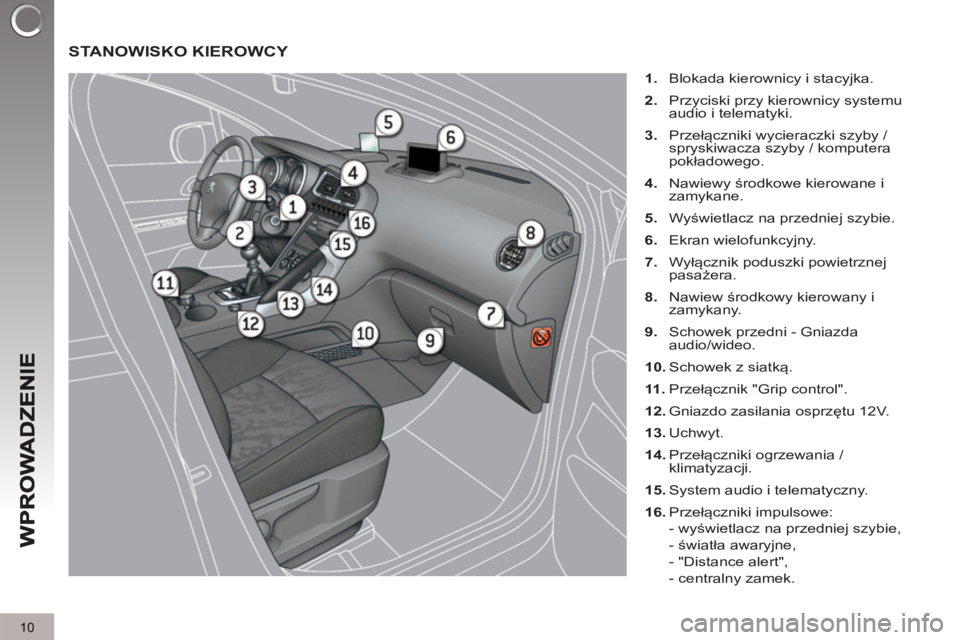

STANOWISKO KIEROWCY



1.
Blokada kierownicy i stacyjka.

2.
Przyciski przy kierownicy systemu
audio i telematyki.

3.
Przełączniki wycieraczki szyby /
spryskiwacza szyby / komputera
pokładowego.

4.
Nawiewy środkowe kierowane i
zamykane.

5.
Wyświetlacz na przedniej szybie.

6.
Ekran wielofunkcyjny.

7.
Wyłącznik poduszki powietrznej
pasażera.

8.
Nawiew środkowy kierowany i
zamykany.

9.
Schowek przedni - Gniazda
audio/wideo.

10.
Schowek z siatką.

11 .
Przełącznik "Grip control".

12.
Gniazdo zasilania osprzętu 12V.

13.
Uchwyt.

14.
Przełączniki ogrzewania /
klimatyzacji.

15.
System audio i telematyczny.

16.
Przełączniki impulsowe:
- wyświetlacz na przedniej szybie,
- światła awaryjne,
- "Distance alert",
- centralny zamek.

11
KOMFORT SIEDZENIA
Fotel kierowc
y

Regulacja wzdłużna
Wysokości



Regulacja ręczna

63


Regulacja elektryczna

64
Pochylenie oparcia

12

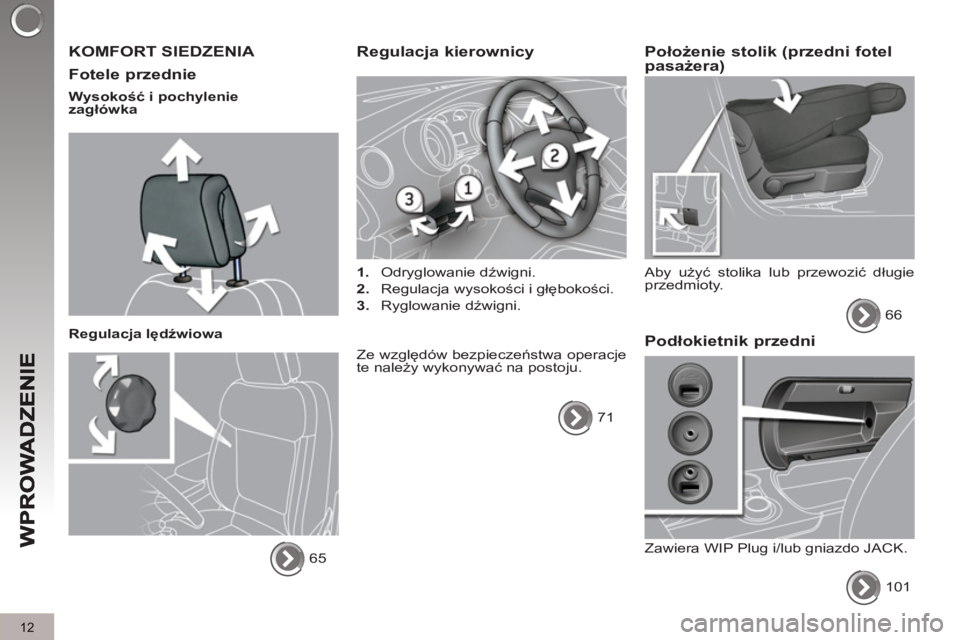

KOMFORT SIEDZENIA

Fotele
przednie


Wysokość i pochylenie
zagłówka

Regulacja lędźwiowa
65

Regulacja kierownicy



1.
Odryglowanie dźwigni.

2.
Regulacja wysokości i głębokości.

3.
Ryglowanie dźwigni.
Ze względów bezpieczeństwa operacje
te należy wykonywać na postoju.
71


Położenie stolik (przedni fotelpasażera)

Aby użyć stolika lub przewozić długie
przedmioty.
66


Podłokietnik przedni

Zawiera WIP Plug i/lub gniazdo JACK.

101

KOMFORT SIEDZENIA
Zewn
ętrzne lusterka wsteczne

Regulacja

A.
Wybór lusterka do regulacji.

B.
Regulacja położenia lusterka w
czterech kierunkach.
69


Wewnętrzne lusterko wsteczne


Model ze sterowaniem ręcznym


1.
Wybór położenia "dzień" lusterka.

2.
Ustawianie lusterka.
70

Model ze sterowaniem
automatycznym dzień/noc


1.
Ustawienie lusterka.
70

Przednie pasy bezpieczeństwa



1.
Zapinanie.
130
2.
Regulacja wysokości.
Dodatkowo...


C.
Składanie /
Rozkładanie.

14

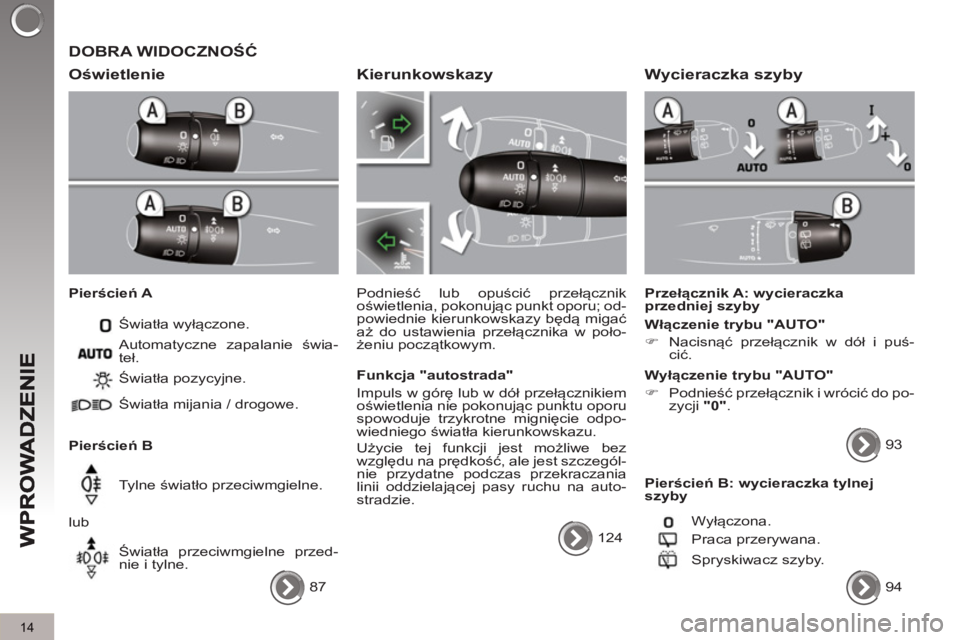

DOBRA WIDOCZNOŚĆ

Oświetlenie


Pierścień A
Światła wyłączone.

Pierścień B Światła pozycyjne.
Światła mijania / drogowe.
Tylne światło przeciwmgielne.
lub
Światła przeciwmgielne przed-
nie i tylne. Automatyczne zapalanie świa-
teł.
87

Kierunkowskazy

Podnieść lub opuścić przełącznik
oświetlenia, pokonując punkt oporu; od-
powiednie kierunkowskazy będą migać
aż do ustawienia przełącznika w poło-
żeniu początkowym.

Funkcja "autostrada"
Impuls w górę lub w dół przełącznikiem
oświetlenia nie pokonując punktu oporu
spowoduje trzykrotne mignięcie odpo-
wiedniego światła kierunkowskazu.
Użycie tej funkcji jest możliwe bez
względu na prędkość, ale jest szczegól-
nie przydatne podczas przekraczania
linii oddzielającej pasy ruchu na auto-
stradzie.
124



Wycieraczka szyby


Przełącznik A: wycieraczka
przedniej szyby

Włączenie trybu "AUTO"


)
Nacisnąć przełącznik w dół i puś-
cić.


Wyłączenie trybu "AUTO"


)
Podnieść przełącznik i wrócić do po-
zycji "0"
.
93

Pierścień B: wycieraczka tylnej
szyby
Wyłączona.
Praca przerywana.
Spryskiwacz szyby.
94

15

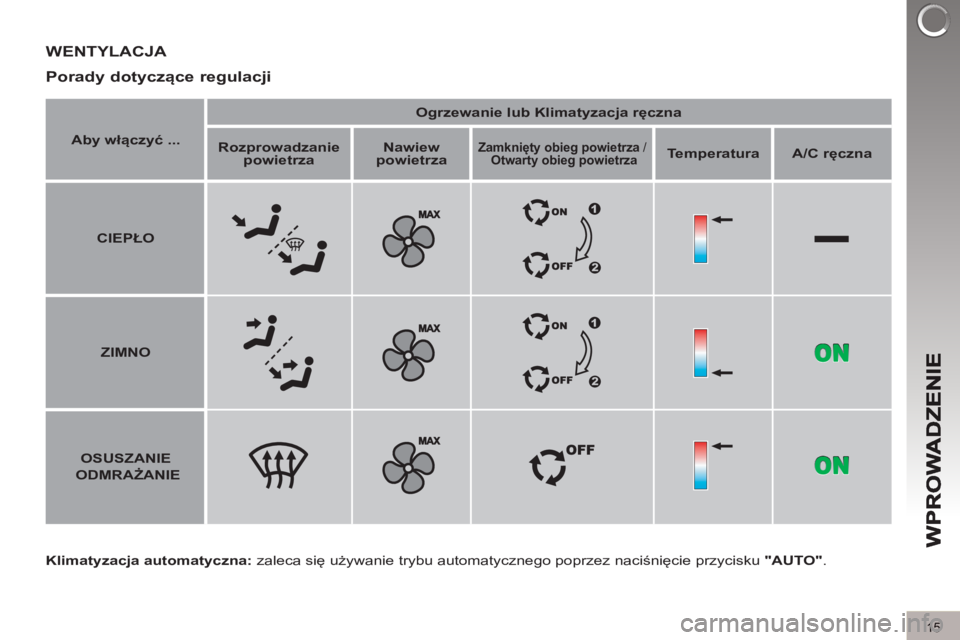

WENTYLACJA

Klimatyzacja automatyczna:
zaleca się używanie trybu automatycznego poprzez naciśnięcie przycisku "AUTO"
.
Porady dotyczące regulacji



Aby włączyć ...



Ogrzewanie lub Klimatyzacja ręczna




Rozprowadzanie
powietrza



Nawiew
powietrza




Zamknięty obieg powietrza
/
Otwarty obieg powietrza



Temperatura



A/C ręczna




CIEPŁO





ZIMNO





OSUSZANIE

ODMRAŻANIE

16

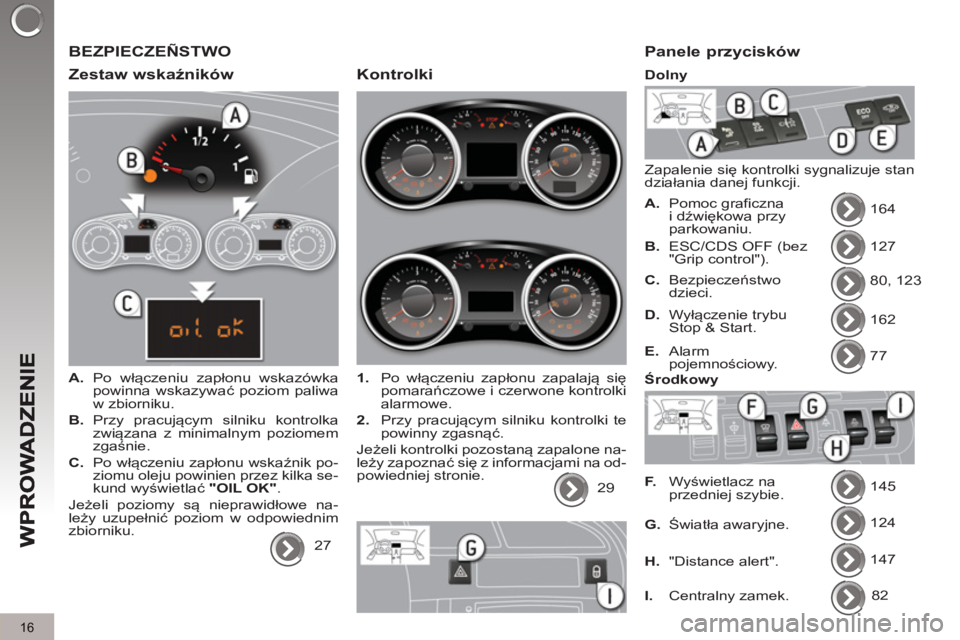

BEZPIECZEÑSTWO

Zestaw wskaźników



A.
Po włączeniu zapłonu wskazówka
powinna wskazywać poziom paliwa
w zbiorniku.

B.
Przy pracującym silniku kontrolka
związana z minimalnym poziomem
zgaśnie.

C.
Po włączeniu zapłonu wskaźnik po-
ziomu oleju powinien przez kilka se-
kund wyświetlać "OIL OK"
.
Jeżeli poziomy są nieprawidłowe na-
leży uzupełnić poziom w odpowiednim
zbiorniku.
27
Kontrolki



1.
Po włączeniu zapłonu zapalają się
pomarańczowe i czerwone kontrolki
alarmowe.

2.
Przy pracującym silniku kontrolki te
powinny zgasnąć.
Jeżeli kontrolki pozostaną zapalone na-
leży zapoznać się z informacjami na od-
powiedniej stronie.
29


Panele przycisków

Zapalenie się kontrolki sygnalizuje stan
działania danej funkcji.


A.
Pomoc graficzna
i dźwiękowa przy
parkowaniu. 164
127
80, 123
162
77
145
124
147
B.
ESC/CDS OFF (bez
"Grip control").

C.
Bezpieczeństwo
dzieci.

D.
Wyłączenie trybu
Stop & Start.

E.
Alarm
pojemnościowy.

F.
Wyświetlacz na
przedniej szybie.

G.
Światła awaryjne.

H.
"Distance alert".
Dolny


Środkowy


I.
Centralny zamek. 82

17

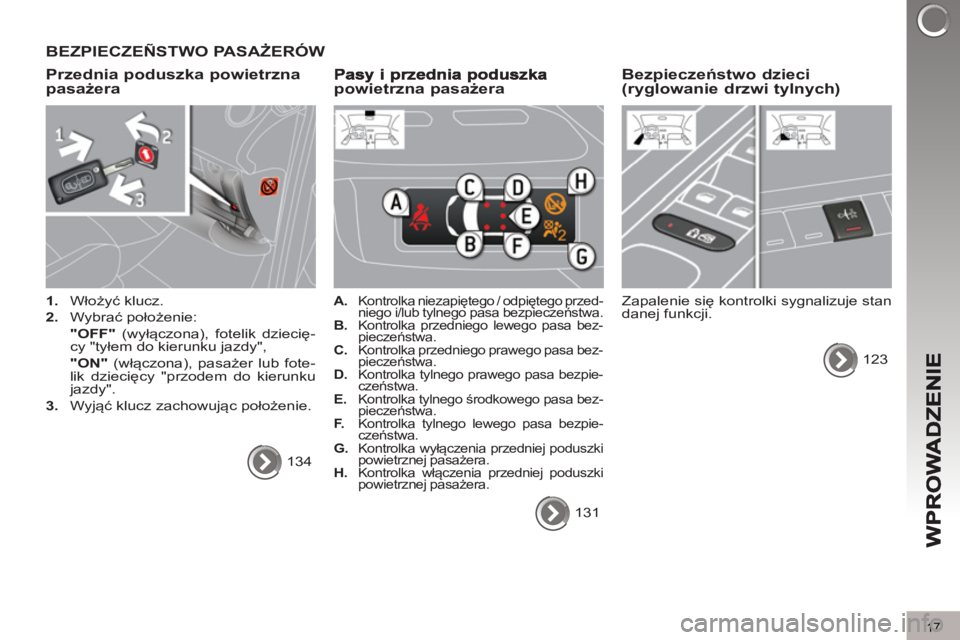

BEZPIECZEÑSTWO PASAŻERÓW
Przednia
poduszka powietrznapasażera


1.
Włożyć klucz.

2.
Wybrać położenie:
"OFF"
(wyłączona), fotelik dziecię-
cy "tyłem do kierunku jazdy",
"ON"
(włączona), pasażer lub fote-
lik dziecięcy "przodem do kierunku
jazdy".

3.
Wyjąć klucz zachowując położenie.
134
powietrzna pasażera



A.
Kontrolka niezapiętego / odpiętego przed-
niego i/lub tylnego pasa bezpieczeństwa.

B.
Kontrolka przedniego lewego pasa bez-
pieczeństwa.

C.
Kontrolka przedniego prawego pasa bez-
pieczeństwa.

D.
Kontrolka tylnego prawego pasa bezpie-
czeństwa.

E.
Kontrolka tylnego środkowego pasa bez-
pieczeństwa.

F.
Kontrolka tylnego lewego pasa bezpie-
czeństwa.

G.
Kontrolka wyłączenia przedniej poduszki
powietrznej pasażera.

H.
Kontrolka włączenia przedniej poduszki
powietrznej pasażera.

131
Bezpieczeństwo dzieci (ryglowanie drzwi tylnych)

Zapalenie się kontrolki sygnalizuje stan
danej funkcji.
123

18

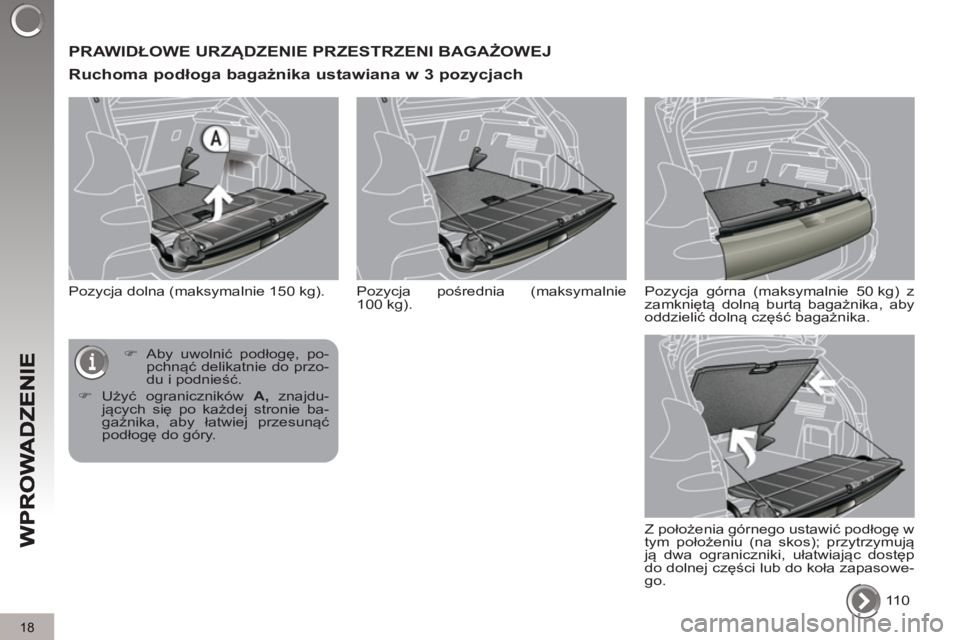

PRAWIDŁOWE URZĄDZENIE PRZESTRZENI BAGAŻOWEJ

Ruchoma podło
ga bagażnika ustawiana w 3 pozycjach

Pozycja dolna (maksymalnie 150 kg).
110

)
Aby uwolnić podłogę, po-
pchnąć delikatnie do przo-
du i podnieść.

)
Użyć ograniczników A,
znajdu-
jących się po każdej stronie ba-
gażnika, aby łatwiej przesunąć
podłogę do góry. Pozycja pośrednia (maksymalnie
100 kg). Pozycja górna (maksymalnie 50 kg) z
zamkniętą dolną burtą bagażnika, aby
oddzielić dolną część bagażnika.
Z położenia górnego ustawić podłogę w
tym położeniu (na skos); przytrzymują
ją dwa ograniczniki, ułatwiając dost
ęp
do dolnej części lub do koła zapasowe-
go.
