PRAKTISK INFORMASJON

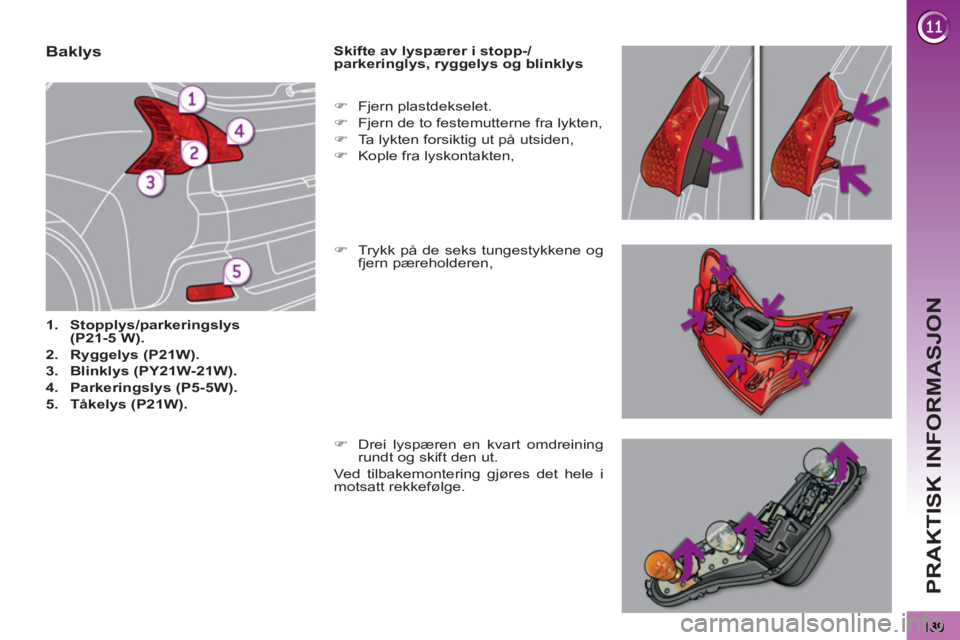

Baklys
1.
Stopplys/parkeringslys
(P21-5 W).
2.
Ryggelys (P21W).
3.
Blinklys (PY21W-21W).
4.
Parkeringslys (P5-5W).
5.
Tåkelys (P21W).
Skifte av lyspærer i stopp-/
parkeringlys, ryggelys og blinklys
)
Trykk på de seks tungestykkene og
fjern pæreholderen,
)
Fjern plastdekselet.
)
Fjern de to festemutterne fra lykten,
)
Ta lykten forsiktig ut på utsiden,
)
Kople fra lyskontakten,
)
Drei lyspæren en kvart omdreining
rundt og skift den ut.
Ved tilbakemontering gjøres det hele i
motsatt rekkefølge.
Page 192 of 352
190
PRAKTISK INFORMASJON

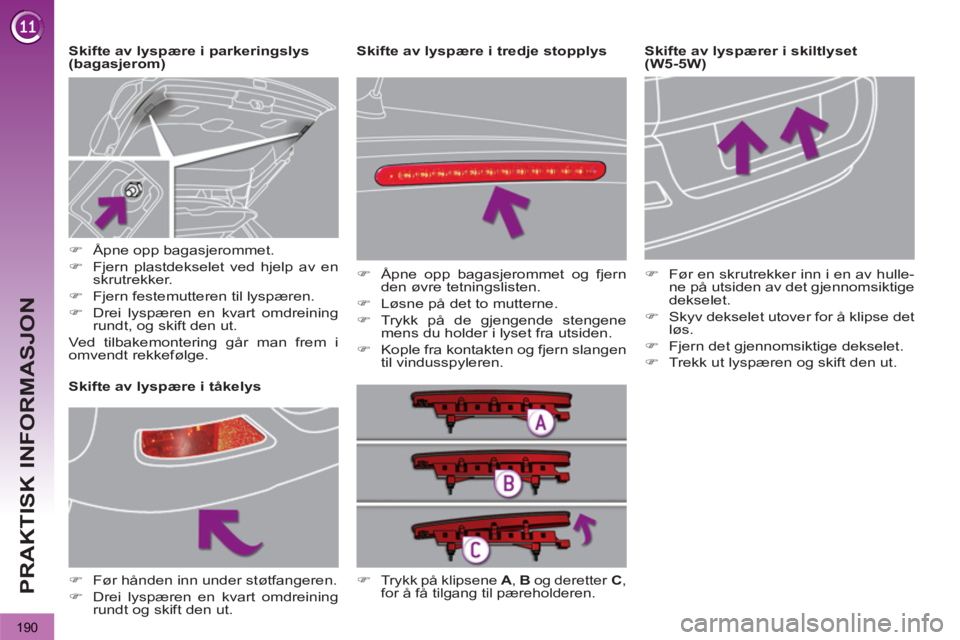

Skifte av lyspærer i skiltlyset
(W5-5W)
Skifte av lyspære i parkeringslys
(bagasjerom)
Skifte av lyspære i tåkelys
)
Åpne opp bagasjerommet.
)
Fjern plastdekselet ved hjelp av en
skrutrekker.
)
Fjern festemutteren til lyspæren.
)
Drei lyspæren en kvart omdreining
rundt, og skift den ut.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
)
Før hånden inn under støtfangeren.
)
Drei lyspæren en kvart omdreining
rundt og skift den ut.
)
Før en skrutrekker inn i en av hulle-
ne på utsiden av det gjennomsiktige
dekselet.
)
Skyv dekselet utover for å klipse det
løs.
)
Fjern det gjennomsiktige dekselet.
)
Trekk ut lyspæren og skift den ut.
)
Trykk på klipsene A
, B
og deretter C
,
for å få tilgang til pæreholderen.
Skifte av lyspære i tredje stopplys
)
Åpne opp bagasjerommet og fjern
den øvre tetningslisten.
)
Løsne på det to mutterne.
)
Trykk på de gjengende stengene
mens du holder i lyset fra utsiden.
)
Kople fra kontakten og fjern slangen
til vindusspyleren.
Page 193 of 352
191
PRAKTISK INFORMASJON

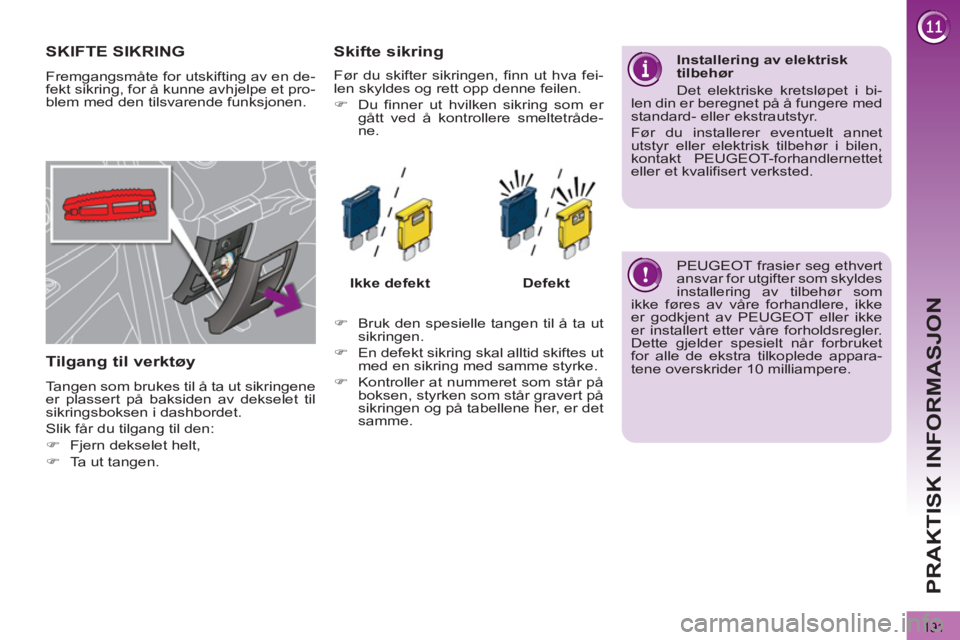

SKIFTE SIKRING
Fremgangsmåte for utskifting av en de-
fekt sikring, for å kunne avhjelpe et pro-
blem med den tilsvarende funksjonen.
Tilgang til verktøy
Tangen som brukes til å ta ut sikringene
er plassert på baksiden av dekselet til
sikringsboksen i dashbordet.
Slik får du tilgang til den:
)
Fjern dekselet helt,
)
Ta ut tangen.
Skifte sikring
Ikke defekt
Defekt
)
Bruk den spesielle tangen til å ta ut
sikringen.
)
En defekt sikring skal alltid skiftes ut
med en sikring med samme styrke.
)
Kontroller at nummeret som står på
boksen, styrken som står gravert på
sikringen og på tabellene her, er det
samme.
Installering av elektrisk
tilbehør
Det elektriske kretsløpet i bi-
len din er beregnet på å fungere med
standard- eller ekstrautstyr.
Før du installerer eventuelt annet
utstyr eller elektrisk tilbehør i bilen,
kontakt PEUGEOT-forhandlernettet
eller et kvalifisert verksted.
PEUGEOT frasier seg ethvert
ansvar for utgifter som skyldes
installering av tilbehør som
ikke føres av våre forhandlere, ikke
er godkjent av PEUGEOT eller ikke
er installert etter våre forholdsregler.
Dette gjelder spesielt når forbruket
for alle de ekstra tilkoplede appara-
tene overskrider 10 milliampere.
Før du skifter sikringen, finn ut hva fei-
len skyldes og rett opp denne feilen.
)
Du finner ut hvilken sikring som er
gått ved å kontrollere smeltetråde-
ne.
Page 194 of 352
192
PRAKTISK INFORMASJON
Sikringer i dashbord
Sikringsboksen er plassert nederst i
dashbordet.
Tabeller over sikringer
Sikring
nr.
Styrke
(A)
Funksjoner
F1
15
Vindusvisker bak.
F2
-
Ikke i bruk.
F3
5
S.E. kollisjonsputer.
F4
10
Innvendig speil med dag-nattfunksjon, klimaanlegg,
S.E. for betjening og beskyttelse, multimedia bak.
F5
30
Sekvensielle vindusheiser foran.
F6
30
Sekvensielle vindusheiser bak.
F7
5
Taklamper foran og bak, kartleserlamper,
leselamper bak, lys i solskjerm, lys i hanskerom,
lys i midtre armlene, betjening av 12V-relé i
bagasjerommet.
Page 195 of 352
193
PRAKTISK INFORMASJON

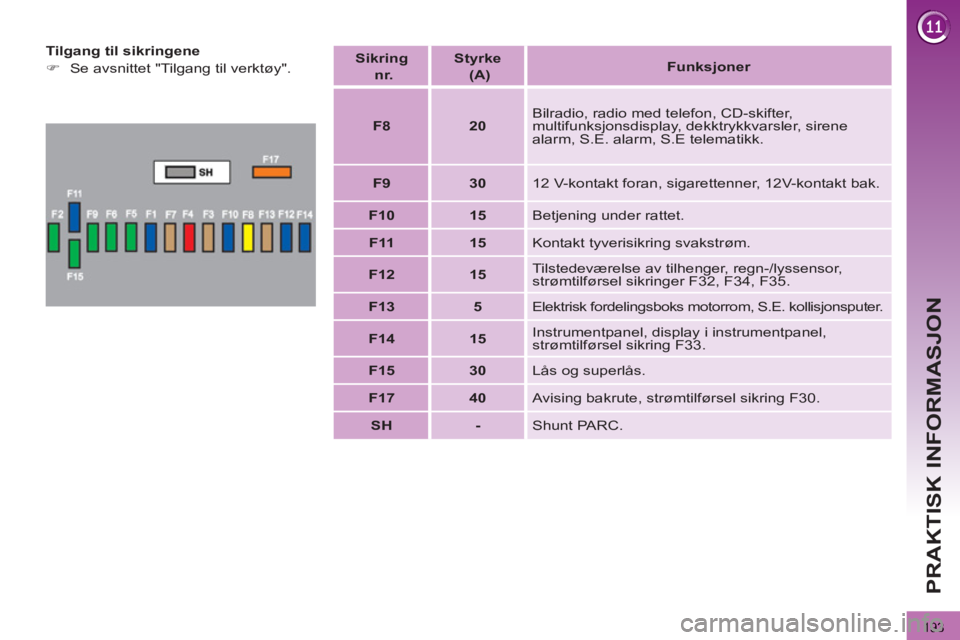

Tilgang til sikringene
)
Se avsnittet "Tilgang til verktøy".
Sikring
nr.
Styrke
(A)
Funksjoner
F8
20
Bilradio, radio med telefon, CD-skifter,
multifunksjonsdisplay, dekktrykkvarsler, sirene
alarm, S.E. alarm, S.E telematikk.
F9
30
12 V-kontakt foran, sigarettenner, 12V-kontakt bak.
F10
15
Betjening under rattet.
F11
15
Kontakt tyverisikring svakstrøm.
F12
15
Tilstedeværelse av tilhenger, regn-/lyssensor,
strømtilførsel sikringer F32, F34, F35.
F13
5
Elektrisk fordelingsboks motorrom, S.E. kollisjonsputer.
F14
15
Instrumentpanel, display i instrumentpanel,
strømtilførsel sikring F33.
F15
30
Lås og superlås.
F17
40
Avising bakrute, strømtilførsel sikring F30.
SH
-
Shunt PARC.
Page 196 of 352
194

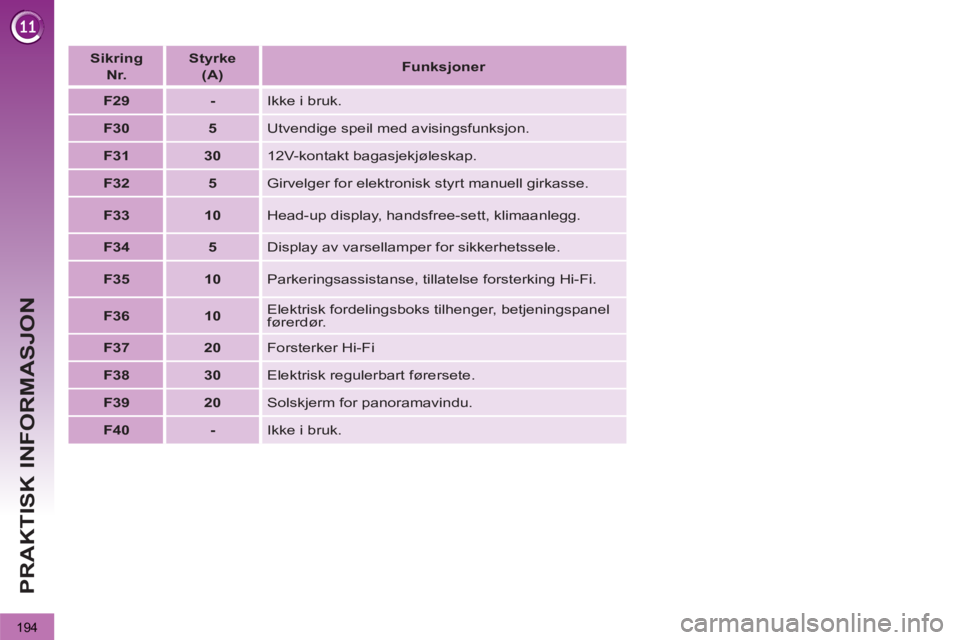

PRAKTISK INFORMASJON
Sikring
Nr.
Styrke
(A)
Funksjoner
F29
-
Ikke i bruk.
F30
5
Utvendige speil med avisingsfunksjon.
F31
30
12V-kontakt bagasjekjøleskap.
F32
5
Girvelger for elektronisk styrt manuell girkasse.
F33
10
Head-up display, handsfree-sett, klimaanlegg.
F34
5
Display av varsellamper for sikkerhetssele.
F35
10
Parkeringsassistanse, tillatelse forsterking Hi-Fi.
F36
10
Elektrisk fordelingsboks tilhenger, betjeningspanel
førerdør.
F37
20
Forsterker Hi-Fi
F38
30
Elektrisk regulerbart førersete.
F39
20
Solskjerm for panoramavindu.
F40
-
Ikke i bruk.
Page 197 of 352
195
PRAKTISK INFORMASJON

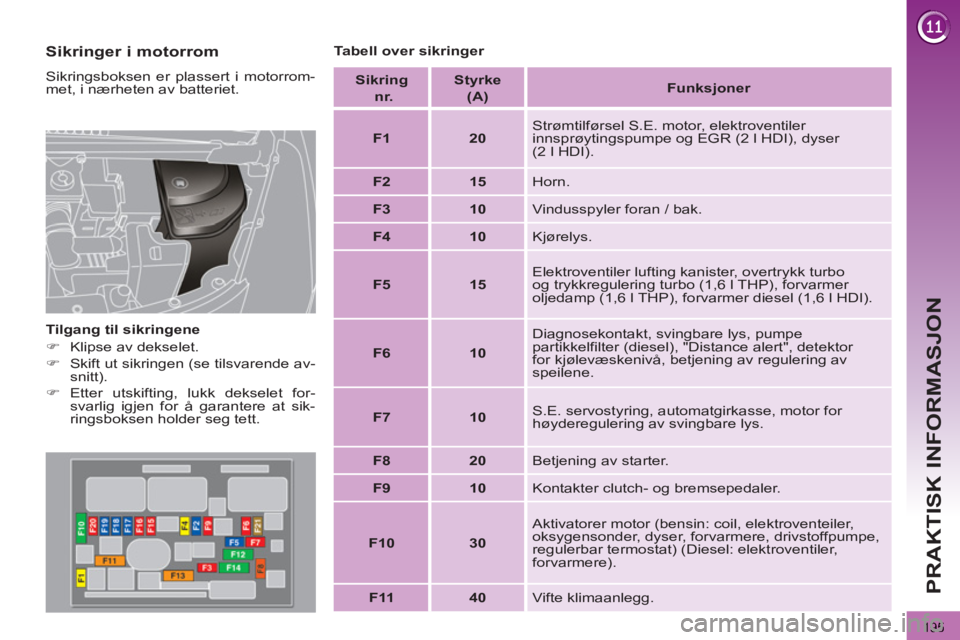

Sikringer i motorrom
Sikringsboksen er plassert i motorrom-
met, i nærheten av batteriet.
Tilgang til sikringene
)
Klipse av dekselet.
)
Skift ut sikringen (se tilsvarende av-
snitt).
)
Etter utskifting, lukk dekselet for-
svarlig igjen for å garantere at sik-
ringsboksen holder seg tett.
Tabell over sikringer
Sikring
nr.
Styrke
(A)
Funksjoner
F1
20
Strømtilførsel S.E. motor, elektroventiler
innsprøytingspumpe og EGR (2 l HDI), dyser
(2 l HDI).
F2
15
Horn.
F3
10
Vindusspyler foran / bak.
F4
10
Kjørelys.
F5
15
Elektroventiler lufting kanister, overtrykk turbo
og trykkregulering turbo (1,6 l THP), forvarmer
oljedamp (1,6 l THP), forvarmer diesel (1,6 l HDI).
F6
10
Diagnosekontakt, svingbare lys, pumpe
partikkelfilter (diesel), "Distance alert", detektor
for kjølevæskenivå, betjening av regulering av
speilene.
F7
10
S.E. servostyring, automatgirkasse, motor for
høyderegulering av svingbare lys.
F8
20
Betjening av starter.
F9
10
Kontakter clutch- og bremsepedaler.
F10
30
Aktivatorer motor (bensin: coil, elektroventeiler,
oksygensonder, dyser, forvarmere, drivstoffpumpe,
regulerbar termostat) (Diesel: elektroventiler,
forvarmere).
F11
40
Vifte klimaanlegg.
Page 198 of 352
196
PRAKTISK INFORMASJON
Sikring
nr.
Styrke
(A)
Funksjoner
F12
30
Liten / Stor hastighet vindusvisker foran.
F13
40
Strømtilførsel felles styreenhet for elektriske
kretser (+ etter tenning).
F14
30
Luftpumper.
F15
10
Høyre fjernlys.
F16
10
Venstre fjernlys.
F17
15
Venstre nærlys.
F18
15
Høyre fjernlys.
F19
15
Forvarmer oljedamp (1,6 l VTi), elektroventil
regulering av turbotrykk (diesel), detektor av
kjølevæskenivå (Diesel).
F20
10
Regulerbar termostat, elektroventiler variable
kamaksler, elektroventil trykkregulator Turbo
(Diesel), detektor kjølevæske (Diesel).
F21
5
Strømtilførsel relé kjølevifte, betjening relé
Valvetronic (1,6 l VTi), kjøling Turbo (1,6 l THP),
luftmassemåler (1,6 l HDI).
Page 199 of 352
197
PRAKTISK INFORMASJON

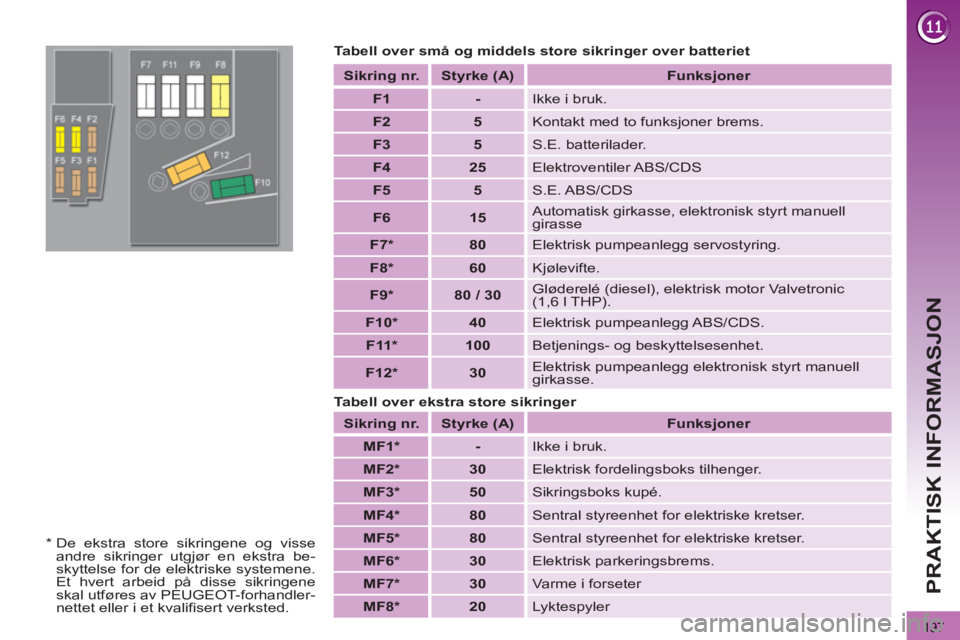

Tabell over små og middels store sikringer over batteriet
Sikring
nr.
Styrke
(A)
Funksjoner
F1
-
Ikke i bruk.
F2
5
Kontakt med to funksjoner brems.
F3
5
S.E. batterilader.
F4
25
Elektroventiler ABS/CDS
F5
5
S.E. ABS/CDS
F6
15
Automatisk girkasse, elektronisk styrt manuell
girasse
F7 *
80
Elektrisk pumpeanlegg servostyring.
F8
*
60
Kjølevifte.
F9 *
80 /
30
Gløderelé (diesel), elektrisk motor Valvetronic
(1,6 l THP).
F10 *
40
Elektrisk pumpeanlegg ABS/CDS.
F11 *
100
Betjenings- og beskyttelsesenhet.
F12 *
30
Elektrisk pumpeanlegg elektronisk styrt manuell
girkasse.
Sikring
nr.
Styrke
(A)
Funksjoner
MF1 *
-
Ikke i bruk.
MF2 *
30
Elektrisk fordelingsboks tilhenger.
MF3 *
50
Sikringsboks kupé.
MF4 *
80
Sentral styreenhet for elektriske kretser.
MF5 *
80
Sentral styreenhet for elektriske kretser.
MF6 *
30
Elektrisk parkeringsbrems.
MF7 *
30
Varme i forseter
MF8 *
20
Lyktespyler
Tabell over ekstra store sikringer
*
De ekstra store sikringene og visse
andre sikringer utgjør en ekstra be-
skyttelse for de elektriske systemene.
Et hvert arbeid på disse sikringene
skal utføres av PEUGEOT-forhandler-
nettet eller i et kvalifisert verksted.
Page 200 of 352
198
PRAKTISK INFORMASJON

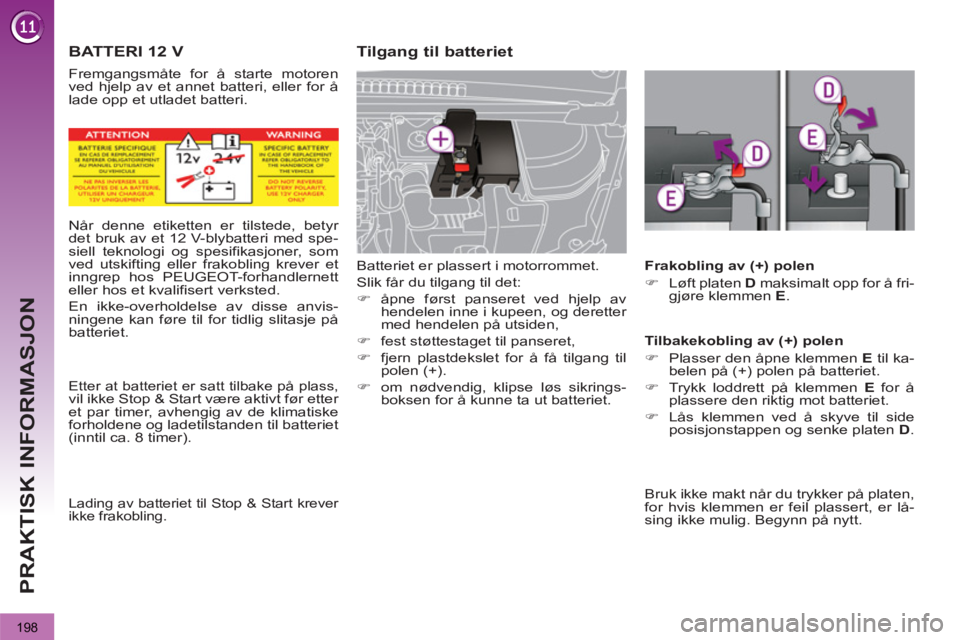

BATTERI 12 V
Tilgang til batteriet
Batteriet er plassert i motorrommet.
Slik får du tilgang til det:
)
åpne først panseret ved hjelp av
hendelen inne i kupeen, og deretter
med hendelen på utsiden,
)
fest støttestaget til panseret,
)
fjern plastdekslet for å få tilgang til
polen (+).
)
om nødvendig, klipse løs sikrings-
boksen for å kunne ta ut batteriet.
Når denne etiketten er tilstede, betyr
det bruk av et 12 V-blybatteri med spe-
siell teknologi og spesifikasjoner, som
ved utskifting eller frakobling krever et
inngrep hos PEUGEOT-forhandlernett
eller hos et kvalifisert verksted.
En ikke-overholdelse av disse anvis-
ningene kan føre til for tidlig slitasje på
batteriet.
Etter at batteriet er satt tilbake på plass, vil ikke Stop & Start være aktivt før etter
et par timer, avhengig av de klimatiske
forholdene og ladetilstanden til batteriet
(inntil ca. 8 timer).
Lading av batteriet til Stop & Start krever
ikke frakobling.
Fremgangsmåte for å starte motoren
ved hjelp av et annet batteri, eller for å
lade opp et utladet batteri.
Frakobling av (+) polen
)
Løft platen D
maksimalt opp for å fri-
gjøre klemmen E
.
Tilbakekobling av (+) polen
)
Plasser den åpne klemmen E
til ka-
belen på (+) polen på batteriet.
)
Trykk loddrett på klemmen E
for å
plassere den riktig mot batteriet.
)
Lås klemmen ved å skyve til side
posisjonstappen og senke platen D
.
Bruk ikke makt når du trykker på platen,
for hvis klemmen er feil plassert, er lå-
sing ikke mulig. Begynn på nytt.
