PRAKTICKÉ INFORMACE

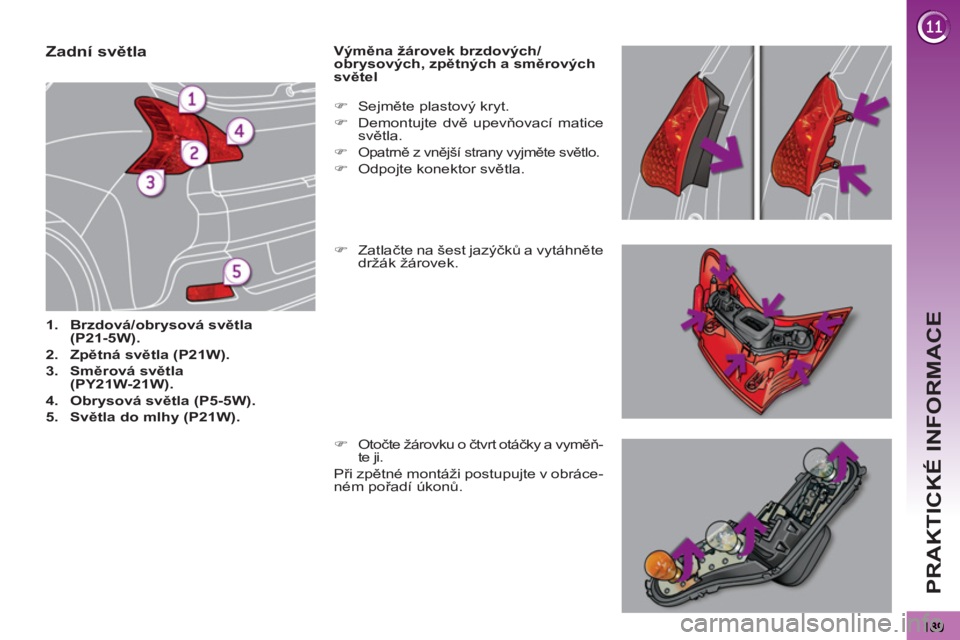

Zadní světla
1.
Brzdová/obrysová světla
(P21-5W).
2.
Zpětná světla (P21W).
3.
Směrová světla
(PY21W-21W).
4.
Obrysová světla (P5-5W).
5.
Světla do mlhy (P21W).
Výměna žárovek brzdových/
obrysových, zpětných a směrových
světel
)
Zatlačte na šest jazýčků a vytáhněte
držák žárovek.
)
Sejměte plastový kryt.
)
Demontujte dvě upevňovací matice
světla.
)
Opatrně z vnější strany vyjměte světlo.
)
Odpojte konektor světla.
)
Otočte žárovku o čtvrt otáčky a vyměň-
te ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Page 192 of 352
190
PRAKTICKÉ INFORMACE

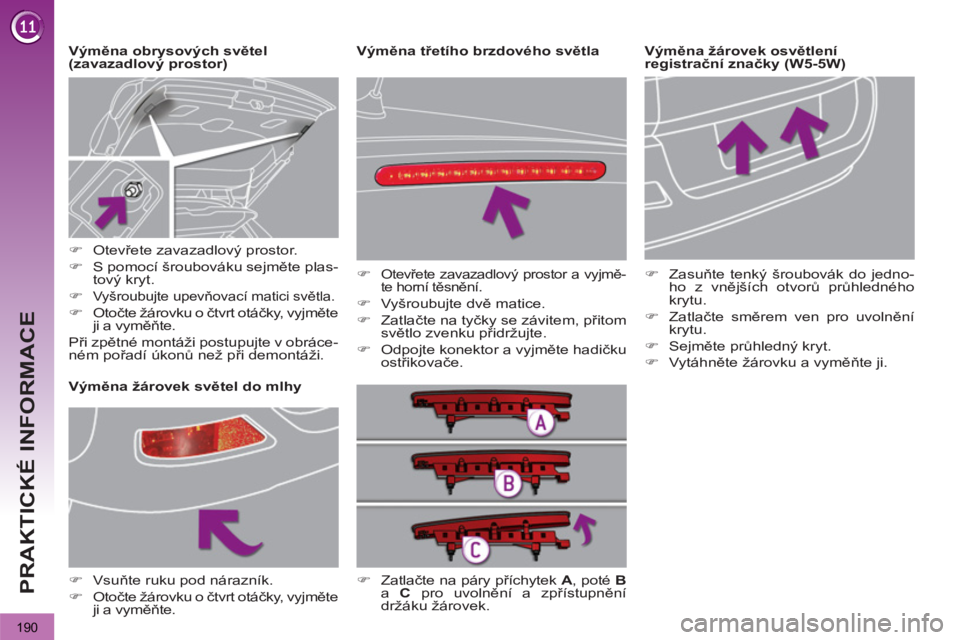

Výměna žárovek osvětlení
registrační značky (W5-5W)
Výměna obrysových světel
(zavazadlový prostor)
Výměna žárovek světel do mlhy
)
Otevřete zavazadlový prostor.
)
S pomocí šroubováku sejměte plas-
tový kryt.
)
Vyšroubujte upevňovací matici světla.
)
Otočte žárovku o čtvrt otáčky, vyjměte
ji a vyměňte.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů než při demontáži.
)
Vsuňte ruku pod nárazník.
)
Otočte žárovku o čtvrt otáčky, vyjměte
ji a vyměňte.
)
Zasuňte tenký šroubovák do jedno-
ho z vnějších otvorů průhledného
krytu.
)
Zatlačte směrem ven pro uvolnění
krytu.
)
Sejměte průhledný kryt.
)
Vytáhněte žárovku a vyměňte ji.
)
Zatlačte na páry příchytek A
, poté B
a C
pro uvolně
ní a zpřístupnění
držáku žárovek.
Výměna třetího brzdového světla
)
Otevřete zavazadlový prostor a vyjmě-
te horní těsnění.
)
Vyšroubujte dvě matice.
)
Zatlačte na tyčky se závitem, přitom
světlo zvenku přidržujte.
)
Odpojte konektor a vyjměte hadičku
ostřikovače.
Page 193 of 352
191
PRAKTICKÉ INFORMACE

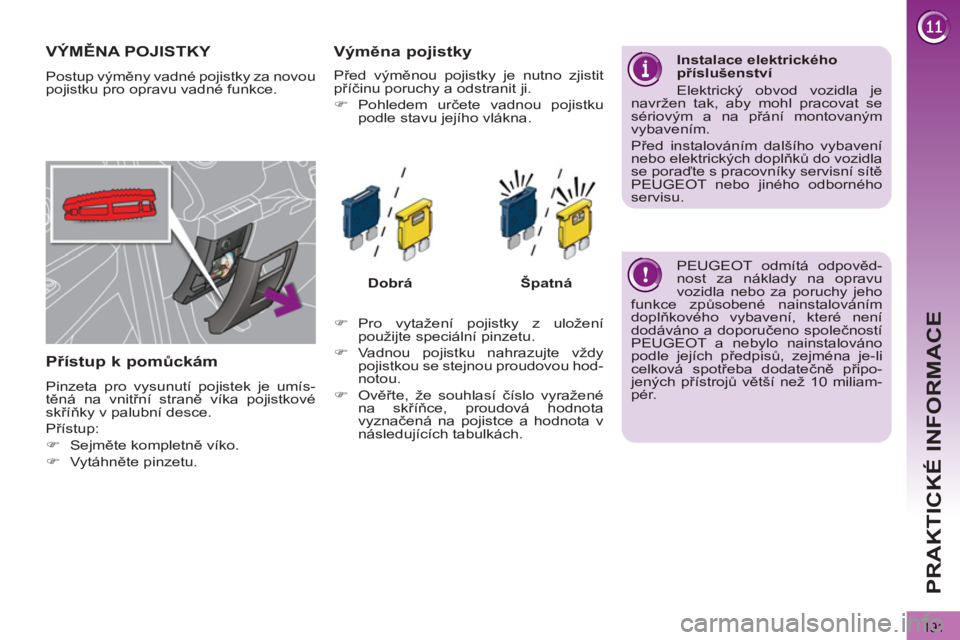

VÝMĚNA POJISTKY
Postup výměny vadné pojistky za novou
pojistku pro opravu vadné funkce.
Přístup k pomůckám
Pinzeta pro vysunutí pojistek je umís-
těná na vnitřní straně víka pojistkové
skříňky v palubní desce.
Přístup:
)
Sejměte kompletně víko.
)
Vytáhněte pinzetu.
Výměna pojistky
Dobrá
Špatná
)
Pro vytažení pojistky z uložení
použijte speciální pinzetu.
)
Vadnou pojistku nahrazujte vždy
pojistkou se stejnou proudovou hod-
notou.
)
Ověřte, že souhlasí číslo vyražené
na skříňce, proudová hodnota
vyznačená na pojistce a hodnota v
následujících tabulkách.
Instalace elektrického
příslušenství
Elektrický obvod vozidla je
navržen tak, aby mohl pracovat se
sériovým a na přání montovaným
vybavením.
Před instalováním dalšího vybavení
nebo elektrických doplňků do vozidla
se poraďte s pracovníky servisní sítě
PEUGEOT nebo jiného odborného
servisu.
PEUGEOT odmítá odpověd-
nost za náklady na opravu
vozidla nebo za poruchy jeho
funkce způsobené nainstalováním
doplňkového vybavení, které není
dodáváno a doporučeno společností
PEUGEOT a nebylo nainstalováno
podle jejích předpisů, zejména je-li
celková spotřeba dodatečně připo-
jených přístrojů větší než 10 miliam-
pér.
Před výměnou pojistky je nutno zjistit
p
říčinu poruchy a odstranit ji.
)
Pohledem určete vadnou pojistku
podle stavu jejího vlákna.
Page 194 of 352
192
PRAKTICKÉ INFORMACE

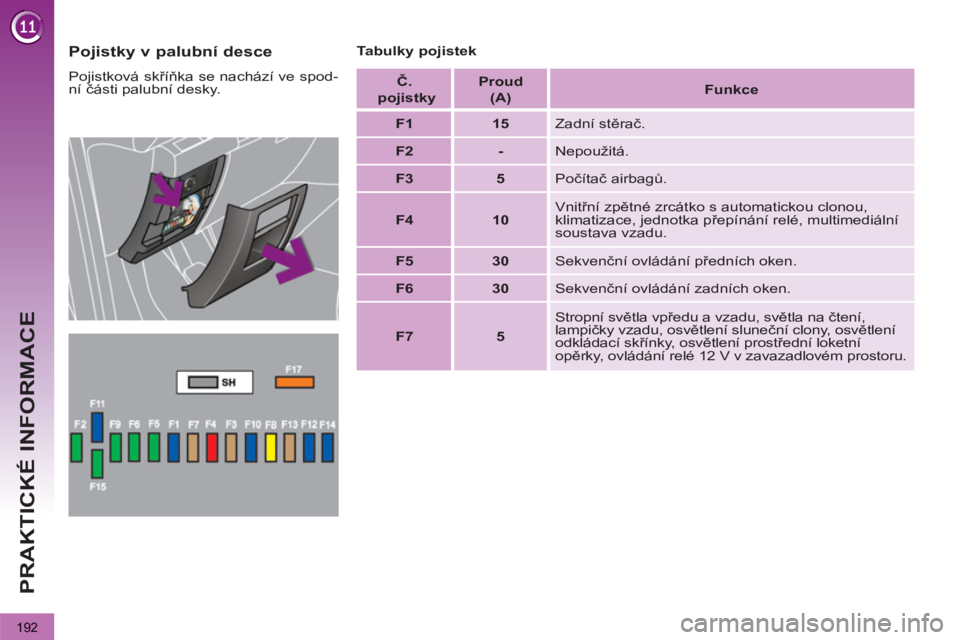

Pojistky v palubní desce
Pojistková skříňka se nachází ve spod-
ní části palubní desky.
Tabulky pojistek
Č.
pojistky
Proud
(A)
Funkce
F1
15
Zadní stěrač.
F2
-
Nepoužitá.
F3
5
Počítač airbagů.
F4
10
Vnitřní zpětné zrcátko s automatickou clonou,
klimatizace, jednotka přepínání relé, multimediální
soustava vzadu.
F5
30
Sekvenční ovládání předních oken.
F6
30
Sekvenční ovládání zadních oken.
F7
5
Stropní světla vpředu a vzadu, světla na č
tení,
lampičky vzadu, osvětlení sluneční clony, osvětlení
odkládací skřínky, osvětlení prostřední loketní
opěrky, ovládání relé 12 V v zavazadlovém prostoru.
Page 195 of 352
193
PRAKTICKÉ INFORMACE
Přístup k pojistkám
)
Viz odstavec "Přístup k pomůckám".
Č.
pojistky
Proud
(A)
Funkce
F8
20
Autorádio, rádio s telefonem, měnič CD,
vícefunkční obrazovka, detekce poklesu tlaku v
pneumatikách, siréna alarmu, počítač alarmu,
telematická jednotka.
F9
30
Zásuvka 12 V vpředu, zapalovač cigaret, zásuvka
12 V vzadu.
F10
15
Ovladače pod volantem.
F11
15
Slaboproudá spínací skřínka.
F12
15
Snímač přítomnosti přívěsu, snímač deště /
světelné intenzity, napájení pojistek F32, F34, F35.
F13
5
Rozvodná jednotka motoru, počítač airbagů.
F14
15
Přístrojová deska, displej na přístrojové desce,
napájení pojistky F33.
F15
30
Zamykání a nadstandardní zamykání.
F17
40
Odmrazování zadního okna, napájení pojistky F30.
SH
-
Bočník PARC.
Page 196 of 352
194
PRAKTICKÉ INFORMACE
Č.
pojistky
Proud
(A)
Funkce
F29
-
Nepoužitá.
F30
5
Vyhřívaná vnější zpětná zrcátka.
F31
30
Zásuvka 12 V v zavazadlovém prostoru.
F32
5
Řadicí páka řízené manuální převodovky.
F33
10
Průhledový displej, sada hands free, klimatizace.
F34
5
Displej kontrolek bezpečnostních pásů.
F35
10
Parkovací asistent, povolení pro zesilovač Hi-Fi.
F36
10
Počítač rozvodné jednotky pro přívěs, panel
ovladačů ve dveřích řidiče.
F37
20
Zesilovač Hi-Fi.
F38
30
Elektricky ovládané sedadlo řidiče.
F39
20
Clona prosklené panoramatické střechy.
F40
-
Nepoužitá.
Page 197 of 352
195
PRAKTICKÉ INFORMACE
Pojistky v motorovém prostoru
Pojistková skříňka se nachází v motoro-
vém prostoru, v blízkosti autobaterie.
Přístup k pojistkám
)
Otevřete víko.
)
Vyměňte pojistku (viz příslušný
odstavec).
)
Po zásahu víko velmi pečlivě uza-
vřete pro zaručení těsnosti pojistko-
vé skříňky.
Tabulka pojistek
Č.
pojistky
Proud
(A)
Funkce
F1
20
Napájení počítače motoru, elektromagnetické
ventily vstřikovacího čerpadla a EGR (2 l HDI),
vstřikovače (2 l HDI).
F2
15
Zvukové výstražné zařízení.
F3
10
Ostřikovač skel vpř
edu / vzadu.
F4
10
Denní světla.
F5
15
Elektromag. ventily vyprázdnění zachycovače
benzinových par, odlehčení turbíny a regulace tlaku
turbodmychadla (1,6 l THP), ohřívač olejových par
(1,6 l THP), ohřívač nafty (1,6 l HDI).
F6
10
Diagnostická zásuvka, natáčecí světlomety, čerpadlo filtru pevných
částic (naftový motor), "Distance alert" (asistent pro dodržování
bezpečného odstupu od vpředu jedoucího vozidla), detektor hladiny
chladicí kapaliny motoru, ovládání seřizování zpětných zrcátek.
F7
10
Počítač posilovače řízení, automatická převodovka,
motorek seřizování sklonu natáčecích světlometů.
F8
20
Ovládání startéru.
F9
10
Spínače spojkového a brzdového pedálu.
F10
30
Akční členy počítače motoru (benzin: zapalovací
cívky, elektromag. ventily, lambda sondy,
vstřikovače, ohřívače, palivové čerpadlo, řízený
termostat) (naftový motor: elektromag. ventily,
ohřívače).
F11
40
Ventilátor klimatizace.
Page 198 of 352
196
PRAKTICKÉ INFORMACE
Č.
pojistky
Proud
(A)
Funkce
F12
30
Malá / velká rychlost stírání čelního skla.
F13
40
Napájení jednotky BSI (+ po zapnutí zapalování).
F14
30
Vzduchové čerpadlo.
F15
10
Dálkové světlo vpravo.
F16
10
Dálkové světlo vlevo.
F17
15
Potkávací světlo vlevo.
F18
15
Potkávací světlo vpravo.
F19
15
Ohřívač olejových par (1,6 l VTi), elektromag. ventil
regulace turbodmychadla (naftový motor), detektor
hladiny chladicí kapaliny motoru (naftový motor).
F20
10
Řízený termostat, elektromag. ventil proměnného
časování rozvodu, elektromag. ventil regulace tlaku
turbodmychadla (naftový motor), snímač hladiny
chladicí kapaliny motoru (naftový motor).
F21
5
Napájení relé ventilátoru chlazení motoru,
ovládání relé Valvetronic (1,6 l VTi), chlazení
turbodmychadla (1,6 l THP), průtokoměr vzduchu
(1,6 l HDI).
Page 199 of 352
197
PRAKTICKÉ INFORMACE
Tabulka pojistek umístěných nad autobaterií
Č. pojistky
Proud (A)
Funkce
F1
-
Nepoužitá.
F2
5
Dvoufunkční brzdový spínač.
F3
5
Jednotka indikace nabití baterie.
F4
25
Elektromag. ventily ABS/CDS.
F5
5
Počítač ABS/CDS.
F6
15
Automatická převodovka, řízená manuální
převodovka.
F7 *
80
Skupina elektrického čerpadla posilovače řízení.
F8
*
60
Ventilátor chlazení motoru.
F9 *
80 / 3
0
Jednotka předžhavení (naftový motor),
elektromotorek Valvetronic (1,6 l THP).
F10 *
40
Skupina elektrického čerpadla ABS/CDS.
F11 *
100
Jednotka přepínání relé.
F12 *
30
Skupina elektrického čerpadla řízené manuální
převodovky.
Č. pojistky
Proud
(A)
Funkce
MF1 *
-
Nepoužitá.
MF2 *
30
Rozvodná jednotka pro přívěs.
MF3 *
50
Pojistková skřínka v kabině.
MF4 *
80
Jednotka BSI.
MF5 *
80
Jednotka BSI.
MF6 *
30
Elektrická parkovací brzda.
MF7 *
30
Vyhř
ívaná přední sedadla.
MF8 *
20
Ostřikovač světlometů.
Tabulka maxi pojistek
*
Maxi pojistky a některé další pojistky
jsou doplňkovou ochranou elektric-
kých systémů vozidla. Zásah na těch-
to pojistkách mohou provádět pouze
pracovníci servisní sítě PEUGEOT
nebo jiného odborného servisu.
Page 200 of 352
198
PRAKTICKÉ INFORMACE
AKUMULÁTOR 12 V
Přístup k autobaterii
Autobaterie je umístěna v motorovém
prostoru.
Přístup:
)
otevřete kapotu s pomocí vnitřní a
poté vnější páčky,
)
upevněte vzpěru kapoty,
)
sundejte plastový kryt pro zpřístup-
nění kladné svorky (+),
)
v případě potřeby vycvakněte pojist-
kovou skříňku pro vyjmutí autobate-
rie.
Přítomnost tohoto štítku signalizuje
použití olověné autobaterie (akumulá-
toru) 12 V se specifickými vlastnostmi,
jejíž odpojení nebo výměnu je třeba
svěřit servisu sítě PEUGEOT nebo kva-
lifikované autodílně.
Nedodržení tohoto doporučení může
způsobit předčasné opotřebení baterie.
Po zpětné montáži baterie bude systém
Stop & Start aktivní až po několika hodi-
nách, v závislosti na meteorologických
podmínkách a stavu nabití baterie (přib-
ližně
až 8 hodin).
Dobití baterie systému Stop & Start
nevyžaduje její odpojení.
Pracovní postup pro nastartování moto-
ru pomocí jiného akumulátoru nebo pro
dobití vybitého akumulátoru.
Odpojení svorky kladného pólu (+)
)
Zvedněte páčku D
zcela nahoru pro
odjištění svěrné objímky E
.
Opětné připojení svorky kladného
pólu (+)
)
Umístěte otevřenou svěrnou objím-
ku E
kabelu na výstup kladného
pólu (+) autobaterie.
)
Zatlačte na svěrnou objímku E
svis-
le dolů pro její řádné umístění na
autobaterii.
)
Zajistěte svěrnou objímku odsunu-
tím polohovacího výstupku a poté
sklopením páčky D
.
Netlačte na páčku silou, protože v pří-
padě špatného umístění svěrné objím-
ky nebude zajištění možné; v takovém
případě
znovu zopakujte celý postup.
