209
3008_de_Chap10_infos-pratiques_ed01-2015
Rad verstauen
F Verstauen Sie das Rad wieder an seinem Platz.
F L ösen Sie die mittlere gelbe Schraube mit einigen
Umdrehungen und setzen Sie sie dann auf die
Radmitte*.
F

Z
iehen Sie die mittlere Schraube bis zum
hörbaren Einrasten fest, damit das Rad richtigen
Halt hat*.
Radwechsel
Ersatzrad
Das Ersatzrad befindet sich im Kofferraum unter dem
Boden.
Je nach Ausstattung handelt es sich um ein
Stahlersatzrad, ein Aluminiumrad oder ein Notrad.
Zugang wie im Absatz "Zugang zum Werkzeug" in der
Rubrik "Bordwerkzeug" beschrieben.
Rad entnehmen
F Lösen Sie die mittlere gelbe Schraube*.
F H eben Sie das Ersatzrad hinten an und ziehen
Sie es zu sich heran.
F

N
ehmen Sie das Rad aus dem Kofferraum.
Vorgehensweise für den Ausbau eines beschädigten Reifens und Montage eines Ersatzrads mit Hilfe des mit dem Fahrzeug geliefer ten Werkzeugs.
Siehe Rubrik "Bordwerkzeug".
* Außer Versionen BlueHDi.
Nur Versionen BlueHDi: das Ersatzrad wird
auf dem Bordwerkzeug platziert.
Vergessen Sie nicht, den Wagenheber am
Boden des Behälters zu befestigen und dann
den Staubehälter wieder hineinzulegen, bevor
Sie das Ersatzrad wieder hineinlegen.
Der Wagenheber dar f nur zum Austausch
eines beschädigten Reifens ver wendet
werden.
Der Wagenheber muss nicht gewar tet werden.
10
Praktische Tipps

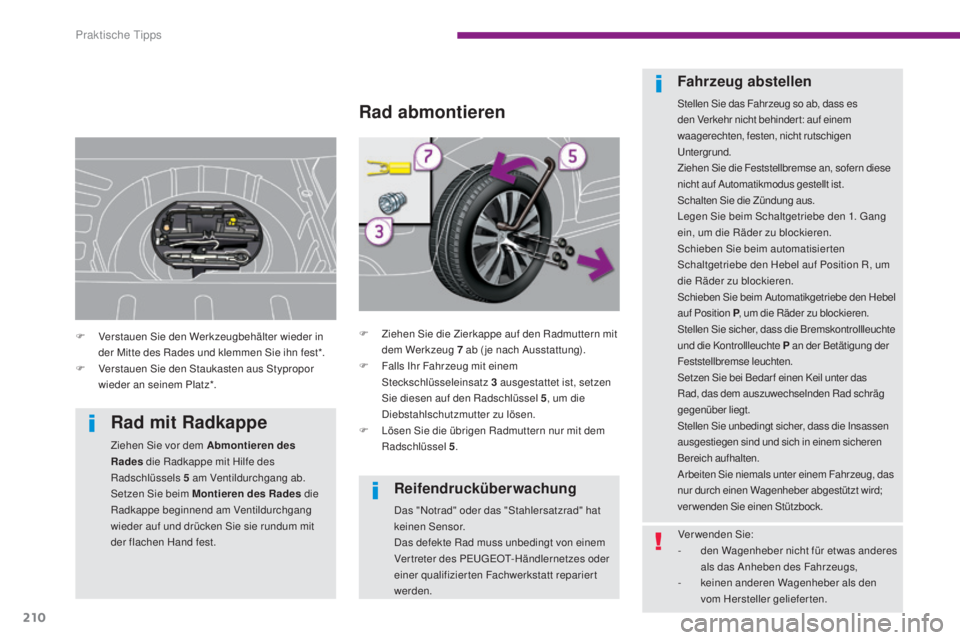

210
3008_de_Chap10_infos-pratiques_ed01-2015
Reifendrucküberwachung
Das "Notrad" oder das "Stahlersatzrad" hat
keinen Sensor.
Das defekte Rad muss unbedingt von einem
Vertreter des PEUGEOT-Händlernetzes oder
einer qualifizierten Fachwerkstatt repariert
werden.
Rad abmontieren
F Ziehen Sie die Zierkappe auf den Radmuttern mit dem Werkzeug 7 ab ( je nach Ausstattung).
F

F
alls Ihr Fahrzeug mit einem
Steckschlüsseleinsatz 3
ausgestattet ist, setzen
Sie diesen auf den Radschlüssel 5 , um die
Diebstahlschutzmutter zu lösen.
F

L
ösen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 5 .
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es
den Verkehr nicht behindert: auf einem
waagerechten, festen, nicht rutschigen
Untergrund.
Ziehen Sie die Feststellbremse an, sofern diese
nicht auf Automatikmodus gestellt ist.
Schalten Sie die Zündung aus.
Legen Sie beim Schaltgetriebe den 1. Gang
ein, um die Räder zu blockieren.
Schieben Sie beim automatisierten
Schaltgetriebe den Hebel auf Position R, um
die Räder zu blockieren.
Schieben Sie beim Automatikgetriebe den Hebel
auf Position P, um die Räder zu blockieren.
Stellen Sie sicher, dass die Bremskontrollleuchte
und die Kontrollleuchte P


an der Betätigung der
Feststellbremse leuchten.
Setzen Sie bei Bedar f einen Keil unter das
Rad, das dem auszuwechselnden Rad schräg
gegenüber liegt.
Stellen Sie unbedingt sicher, dass die Insassen
ausgestiegen sind und sich in einem sicheren
Bereich aufhalten.
Arbeiten Sie niemals unter einem Fahrzeug, das
nur durch einen Wagenheber abgestützt wird;
verwenden Sie einen Stützbock.
F

V

erstauen Sie den Werkzeugbehälter wieder in
der Mitte des Rades und klemmen Sie ihn fest*.
F

V

erstauen Sie den Staukasten aus Stypropor
wieder an seinem Platz*.
Rad mit Radkappe
Ziehen Sie vor dem Abmontieren des
Rades die Radkappe mit Hilfe des
Radschlüssels 5
am Ventildurchgang ab.
Setzen Sie beim Montieren des Rades die
Radkappe beginnend am Ventildurchgang
wieder auf und drücken Sie sie rundum mit
der flachen Hand fest. Verwenden Sie:
-

d
en Wagenheber nicht für etwas anderes
als das Anheben des Fahrzeugs,
-
k

einen anderen Wagenheber als den
vom Hersteller gelieferten.
Praktische Tipps

211
3008_de_Chap10_infos-pratiques_ed01-2015

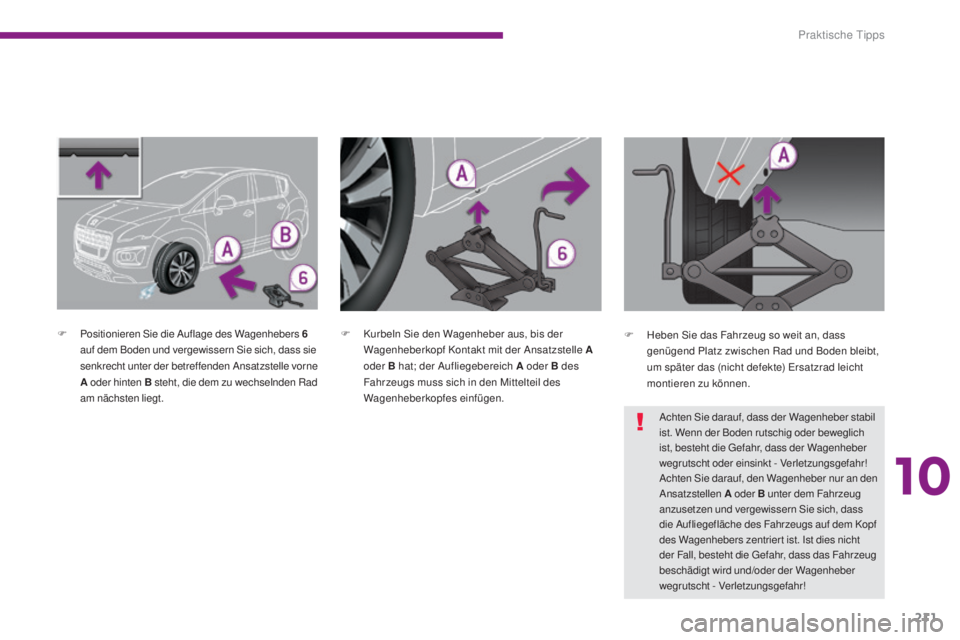

F Positionieren Sie die Auflage des Wagenhebers 6 auf dem Boden und vergewissern Sie sich, dass sie
senkrecht unter der betreffenden Ansatzstelle vorne
A oder hinten B steht, die dem zu wechselnden Rad
am nächsten liegt. F
K urbeln Sie den Wagenheber aus, bis der
Wagenheberkopf Kontakt mit der Ansatzstelle A
oder B hat; der Aufliegebereich A oder B des
Fahrzeugs muss sich in den Mittelteil des
Wagenheberkopfes einfügen. F
H eben Sie das Fahrzeug so weit an, dass
genügend Platz zwischen Rad und Boden bleibt,
um später das (nicht defekte) Ersatzrad leicht
montieren zu können.
Achten Sie darauf, dass der Wagenheber stabil
ist. Wenn der Boden rutschig oder beweglich
ist, besteht die Gefahr, dass der Wagenheber
wegrutscht oder einsinkt - Verletzungsgefahr!
Achten Sie darauf, den Wagenheber nur an den
Ansatzstellen A oder B unter dem Fahrzeug
anzusetzen und vergewissern Sie sich, dass
die Aufliegefläche des Fahrzeugs auf dem Kopf
des Wagenhebers zentrier t ist. Ist dies nicht
der Fall, besteht die Gefahr, dass das Fahrzeug
beschädigt wird und/oder der Wagenheber
wegrutscht - Verletzungsgefahr!
10
Praktische Tipps

212
3008_de_Chap10_infos-pratiques_ed01-2015

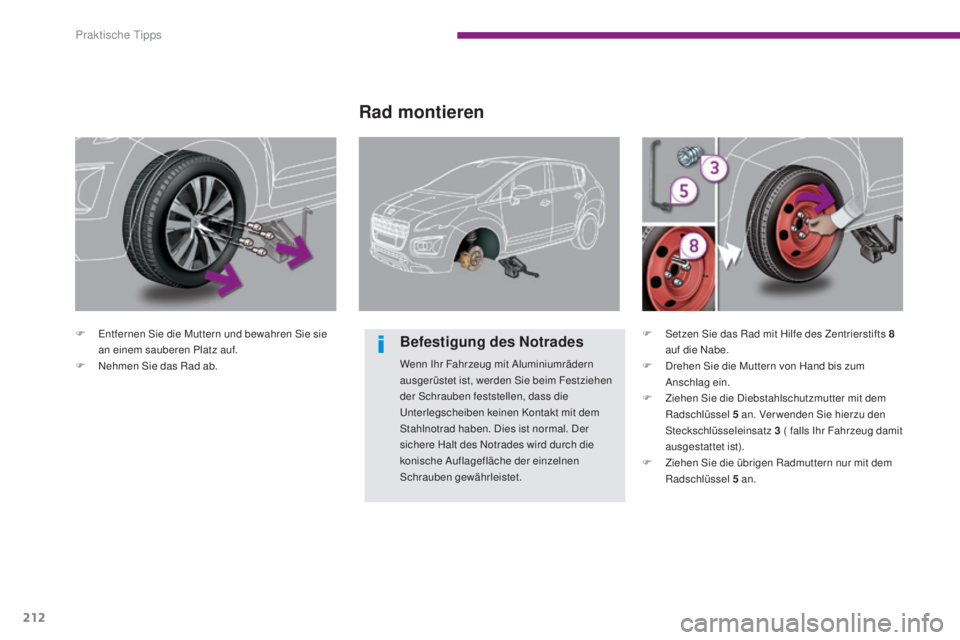

F Entfernen Sie die Muttern und bewahren Sie sie an einem sauberen Platz auf.
F

N
ehmen Sie das Rad ab.
Rad montieren
Befestigung des Notrades
Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, werden Sie beim Festziehen
der Schrauben feststellen, dass die
Unterlegscheiben keinen Kontakt mit dem
Stahlnotrad haben. Dies ist normal. Der
sichere Halt des Notrades wird durch die
konische Auflagefläche der einzelnen
Schrauben gewährleistet. F

S
etzen Sie das Rad mit Hilfe des Zentrierstifts 8
auf die Nabe.
F D rehen Sie die Muttern von Hand bis zum
Anschlag ein.
F

Z
iehen Sie die Diebstahlschutzmutter mit dem
Radschlüssel 5
an. Ver wenden Sie hierzu den
Steckschlüsseleinsatz 3
( falls Ihr Fahrzeug damit
ausgestattet ist).
F

Z
iehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 5
an.
Praktische Tipps

213
3008_de_Chap10_infos-pratiques_ed01-2015

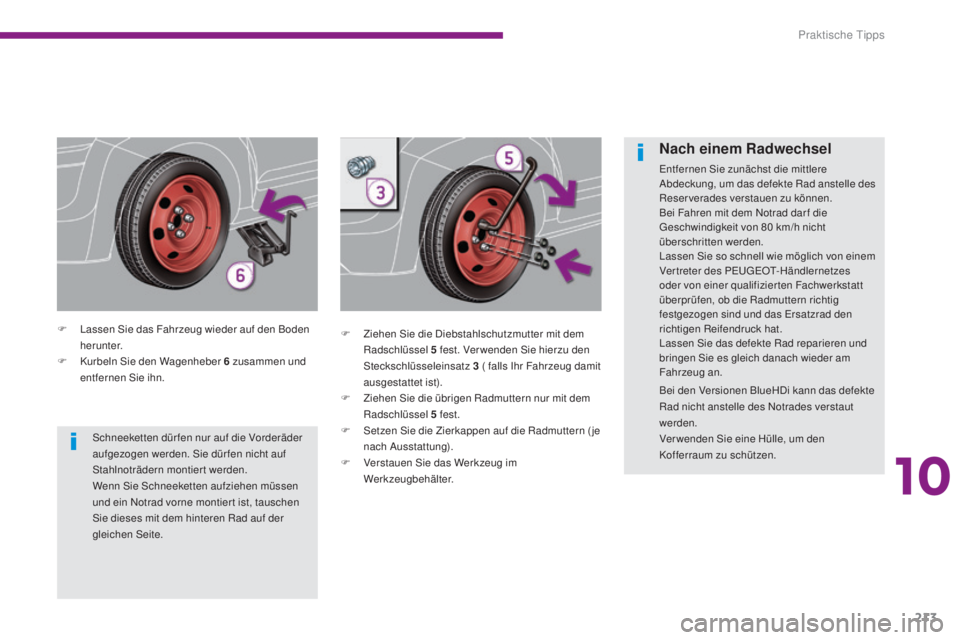

F Lassen Sie das Fahrzeug wieder auf den Boden herunter.
F

K
urbeln Sie den Wagenheber 6 zusammen und
entfernen Sie ihn. F
Z iehen Sie die Diebstahlschutzmutter mit dem
Radschlüssel 5
fest. Ver wenden Sie hierzu den
Steckschlüsseleinsatz 3
( falls Ihr Fahrzeug damit
ausgestattet ist).
F

Z
iehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 5
fest.
F

S
etzen Sie die Zierkappen auf die Radmuttern ( je
nach Ausstattung).
F

V
erstauen Sie das Werkzeug im
Werkzeugbehälter.
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere
Abdeckung, um das defekte Rad anstelle des
Reserverades verstauen zu können.
Bei Fahren mit dem Notrad dar f die
Geschwindigkeit von 80
km/h nicht
überschritten werden.
Lassen Sie so schnell wie möglich von einem
Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizier ten Fachwerkstatt
überprüfen, ob die Radmuttern richtig
festgezogen sind und das Ersatzrad den
richtigen Reifendruck hat.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
Bei den Versionen BlueHDi kann das defekte
Rad nicht anstelle des Notrades verstaut
werden.
Ver wenden Sie eine Hülle, um den
Kofferraum zu schützen.
Schneeketten dür fen nur auf die Vorderäder
aufgezogen werden. Sie dür fen nicht auf
Stahlnoträdern montiert werden.
Wenn Sie Schneeketten aufziehen müssen
und ein Notrad vorne montier t ist, tauschen
Sie dieses mit dem hinteren Rad auf der
gleichen Seite.
10
Praktische Tipps

214
3008_de_Chap10_infos-pratiques_ed01-2015
Schneeketten
Im Winter verbessern Schneeketten den Antrieb sowie das Fahrverhalten des Fahrzeugs bei Bremsvorgängen.Die Schneeketten dür fen nur auf die
Vorderräder montier t werden. Sie dür fen nicht
auf Noträdern montier t werden. Bitte beachten Sie die für jedes Land geltenden
Vorschriften zur Ver wendung von Schneeketten und
die erlaubte Höchstgeschwindigkeit.
Installationshinweise
Vermeiden Sie es, mit Schneeketten auf
Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen
Ihres Fahrzeugs und den Straßenbelag
nicht zu beschädigen. Wenn Ihr Fahrzeug
mit Aluminiumfelgen ausgestattet ist,
überprüfen Sie, dass weder die Kette noch
die Fixierungen mit der Felge in Kontakt
kommen.
Für weitere Informationen wenden Sie sich
bitte an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Ver wenden Sie nur Schneeketten, die für den Radtyp/
die Reifendimension entwickelt wurden, mit dem/der
Ihr Fahrzeug ausgestattet ist:
Abmessungen der
schneekettentauglichen Originalreifen maximale Gliedgröße
der Schneeketten
215/60


R16
9

mm
225/50
R17
235/45


R18 F

W

enn Sie die Ketten während Ihrer Reise
anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
F

Z

iehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht.
F

L

egen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
F

F

ahren Sie langsam los und fahren Sie einige
Zeit, ohne eine Geschwindigkeit von 50 km/h zu
überschreiten.
F

H

alten Sie das Fahrzeug an und überprüfen Sie,
dass die Ketten richtig gespannt sind.
Es wird dringend empfohlen, das Anlegen
der Schneeketten vor der Abreise auf einem
ebenen und trockenen Untergrund zu üben.
Praktische Tipps

215
3008_de_Chap10_infos-pratiques_ed01-2015

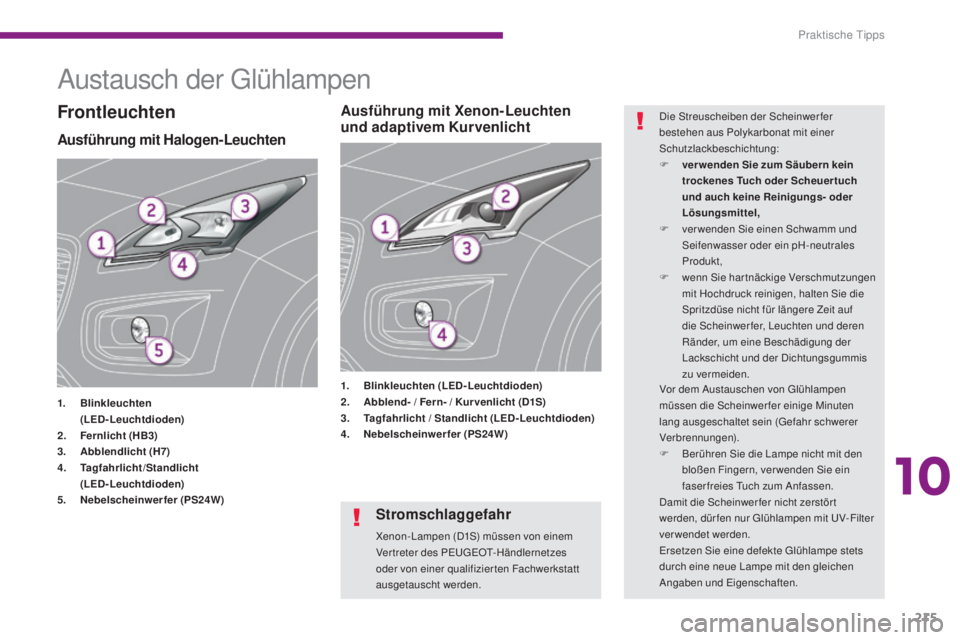

Austausch der Glühlampen
Ausführung mit Halogen-Leuchten
1. Blinkleuchten
( LED-Leuchtdioden)
2.
F

ernlicht (HB3)
3.
A

bblendlicht (H7)
4.
T

agfahrlicht/Standlicht


(
LED-Leuchtdioden)
5.
N

ebelscheinwerfer (PS24W) 1.
B

linkleuchten (LED-Leuchtdioden)
2. A bblend- / Fern- / Kur venlicht (D1S)
3. T agfahrlicht / Standlicht (LED-Leuchtdioden)
4.
N

ebelscheinwerfer (PS24W)
Ausführung mit Xenon-Leuchten
und adaptivem KurvenlichtFrontleuchtenDie Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F

v
er wenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
F

v
er wenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
F

w
enn Sie har tnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf
die Scheinwer fer, Leuchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis
zu vermeiden.
Stromschlaggefahr
Xenon-Lampen (D1S) müssen von einem
Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizier ten Fachwerkstatt
ausgetauscht werden. Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige Minuten
lang ausgeschaltet sein (Gefahr schwerer
Verbrennungen).
F

B
erühren Sie die Lampe nicht mit den
bloßen Fingern, ver wenden Sie ein
faserfreies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstör t
werden, dür fen nur Glühlampen mit UV-Filter
verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.
10
Praktische Tipps

216
3008_de_Chap10_infos-pratiques_ed01-2015

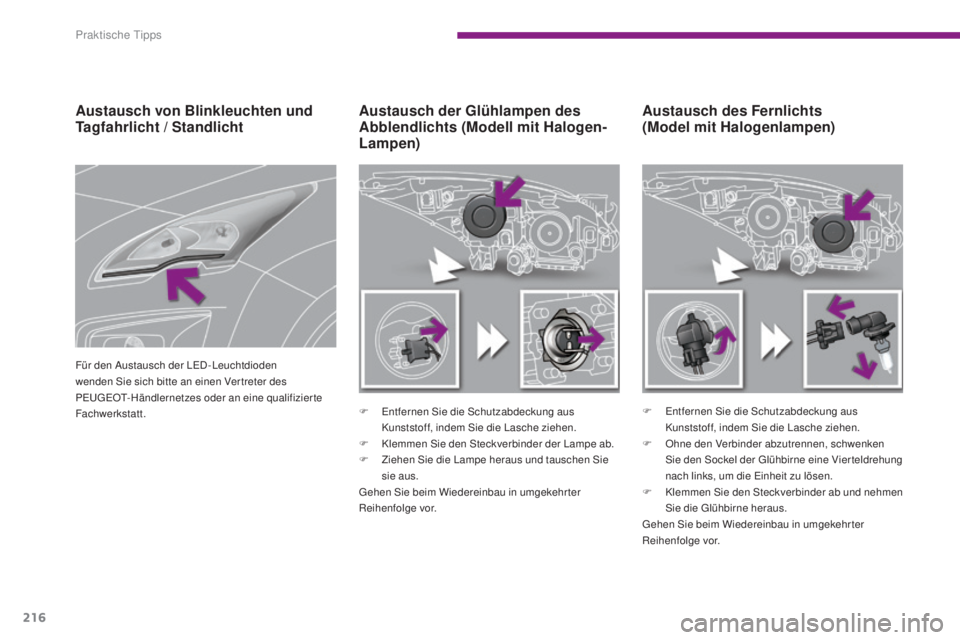

Austausch des Fernlichts
(Model mit Halogenlampen)
Austausch der Glühlampen des
Abblendlichts (Modell mit Halogen-
Lampen)
F Entfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie die Lasche ziehen.
F

K
lemmen Sie den Steckverbinder der Lampe ab.
F

Z
iehen Sie die Lampe heraus und tauschen Sie
sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor. F
E ntfernen Sie die Schutzabdeckung aus
Kunststoff, indem Sie die Lasche ziehen.
F

O
hne den Verbinder abzutrennen, schwenken
Sie den Sockel der Glühbirne eine Vier teldrehung
nach links, um die Einheit zu lösen.
F

K
lemmen Sie den Steckverbinder ab und nehmen
Sie die Glühbirne heraus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch von Blinkleuchten und
Tagfahrlicht / Standlicht
Für den Austausch der LED - Leuchtdioden
wenden Sie sich bitte an einen Ver treter des
PEUGEOT-Händlernetzes oder an eine qualifizier te
Fachwerkstatt.
Praktische Tipps

217
3008_de_Chap10_infos-pratiques_ed01-2015

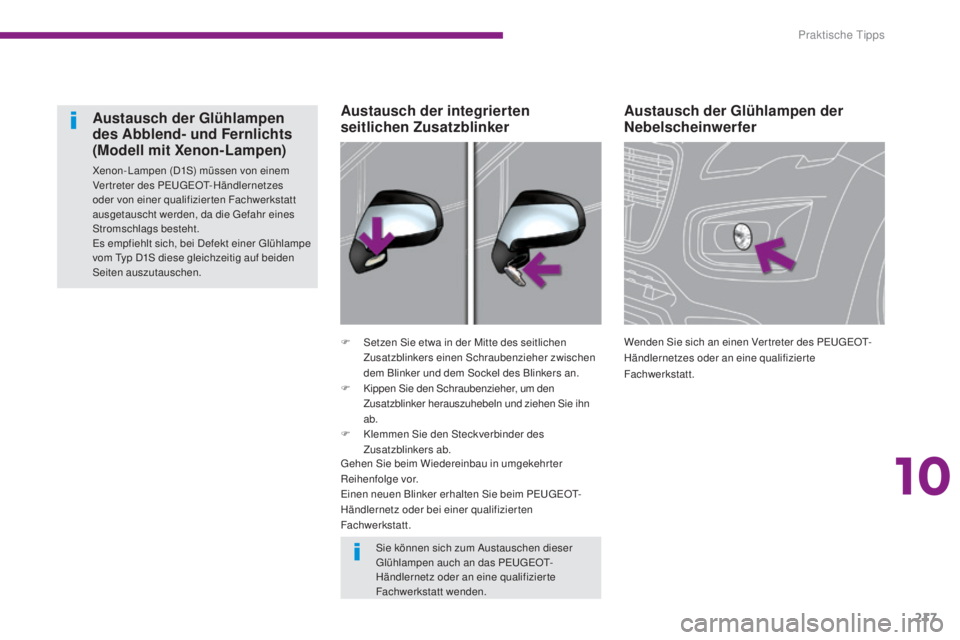

Austausch der Glühlampen der
Nebelscheinwerfer
Wenden Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
F
S
etzen Sie etwa in der Mitte des seitlichen
Zusatzblinkers einen Schraubenzieher zwischen
dem Blinker und dem Sockel des Blinkers an.
F
K

ippen Sie den Schraubenzieher, um den
Zusatzblinker herauszuhebeln und ziehen Sie ihn
ab.
F

K

lemmen Sie den Steckverbinder des
Zusatzblinkers ab.
Austausch der integrierten
seitlichen Zusatzblinker
Austausch der Glühlampen
des Abblend- und Fernlichts
(Modell mit Xenon-Lampen)
Xenon-Lampen (D1S) müssen von einem
Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizier ten Fachwerkstatt
ausgetauscht werden, da die Gefahr eines
Stromschlags besteht.
Es empfiehlt sich, bei Defekt einer Glühlampe
vom Typ D1S diese gleichzeitig auf beiden
Seiten auszutauschen.
Sie können sich zum Austauschen dieser
Glühlampen auch an das PEUGEOT-
Händlernetz oder an eine qualifizierte
Fachwerkstatt wenden.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Einen neuen Blinker erhalten Sie beim PEUGEOT-
Händlernetz oder bei einer qualifizierten
Fachwerkstatt.
10
Praktische Tipps

218
3008_de_Chap10_infos-pratiques_ed01-2015

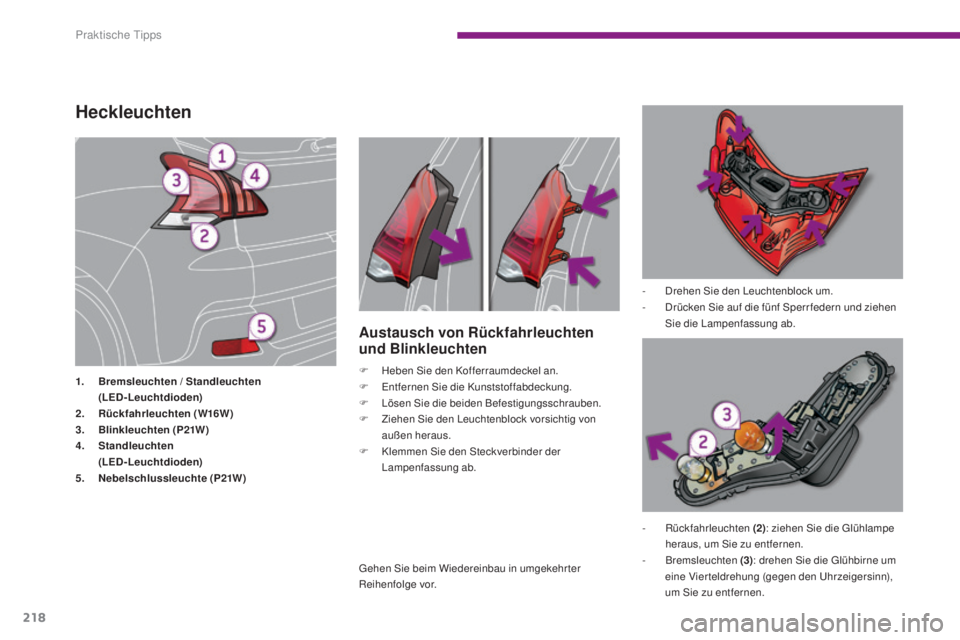

Heckleuchten
1. Bremsleuchten / Standleuchten (
LED-Leuchtdioden)
2.
R

ückfahrleuchten (W16W)
3.
B

linkleuchten (P21W)
4.
S

tandleuchten


(
LED-Leuchtdioden)
5.
N

ebelschlussleuchte (P21W ) -
D

rehen Sie den Leuchtenblock um.
-
D
rücken Sie auf die fünf Sperr federn und ziehen
Sie die Lampenfassung ab.
Austausch von Rückfahrleuchten
und Blinkleuchten
F Heben Sie den Kofferraumdeckel an.
F E ntfernen Sie die Kunststoffabdeckung.
F

L
ösen Sie die beiden Befestigungsschrauben.
F

Z
iehen Sie den Leuchtenblock vorsichtig von
außen heraus.
F

K
lemmen Sie den Steckverbinder der
Lampenfassung ab.
-
R

ückfahrleuchten (2): ziehen Sie die Glühlampe
heraus, um Sie zu entfernen.
-
B

remsleuchten (3): drehen Sie die Glühbirne um
eine Vierteldrehung (gegen den Uhrzeigersinn),
um Sie zu entfernen.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Praktische Tipps
