PEUGEOT 3008 2016 Betriebsanleitungen (in German)

189
3008_de_Chap09_verifications_ed01-2015

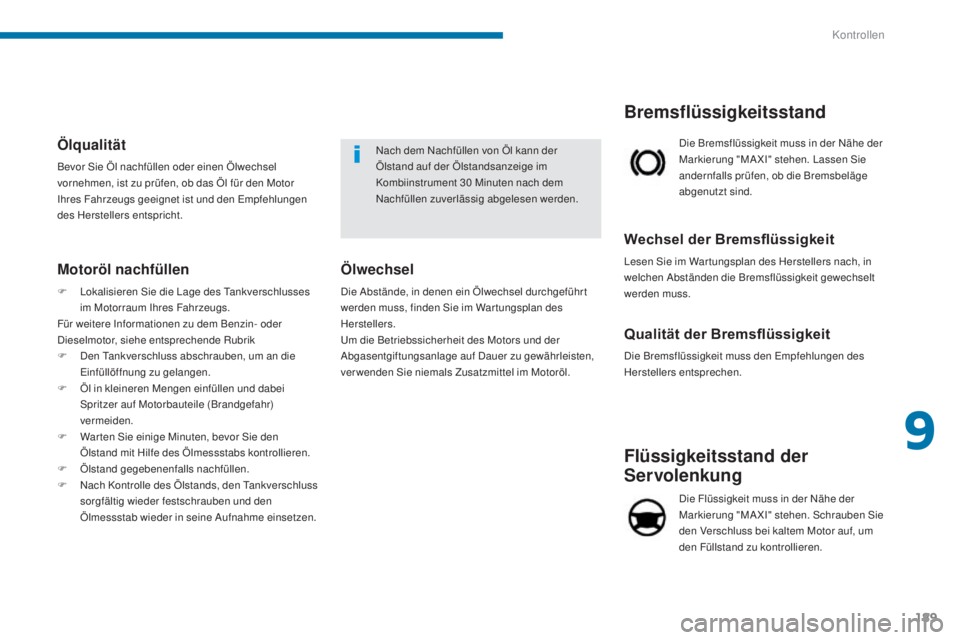

Flüssigkeitsstand der
Servolenkung
Die Flüssigkeit muss in der Nähe der
Markierung "MA XI" stehen. Schrauben Sie
den Verschluss bei kaltem Motor auf, um
den Füllstand zu kontrollieren.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Wechsel der Bremsflüssigkeit
Lesen Sie im War tungsplan des Herstellers nach, in
welchen Abständen die Bremsflüssigkeit gewechselt
werden muss.Die Bremsflüssigkeit muss in der Nähe der
Markierung "MAXI" stehen. Lassen Sie
andernfalls prüfen, ob die Bremsbeläge
abgenutzt sind.
Bremsflüssigkeitsstand
Nach dem Nachfüllen von Öl kann der
Ölstand auf der Ölstandsanzeige im
Kombiinstrument 30
Minuten nach dem
Nachfüllen zuverlässig abgelesen werden.Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den Motor
Ihres Fahrzeugs geeignet ist und den Empfehlungen
des Herstellers entspricht.
Ölwechsel
Die Abstände, in denen ein Ölwechsel durchgeführ t
werden muss, finden Sie im War tungsplan des
Herstellers.
Um die Betriebssicherheit des Motors und der
Abgasentgiftungsanlage auf Dauer zu gewährleisten,
ver wenden Sie niemals Zusatzmittel im Motoröl.
Motoröl nachfüllen
F Lokalisieren Sie die Lage des Tankverschlusses im Motorraum Ihres Fahrzeugs.
Für weitere Informationen zu dem Benzin- oder
Dieselmotor, siehe entsprechende Rubrik
F

D
en Tankverschluss abschrauben, um an die
Einfüllöffnung zu gelangen.
F

Ö
l in kleineren Mengen einfüllen und dabei
Spritzer auf Motorbauteile (Brandgefahr)
vermeiden.
F

W
ar ten Sie einige Minuten, bevor Sie den
Ölstand mit Hilfe des Ölmessstabs kontrollieren.
F

Ö
lstand gegebenenfalls nachfüllen.
F

N
ach Kontrolle des Ölstands, den Tankverschluss
sorgfältig wieder festschrauben und den
Ölmessstab wieder in seine Aufnahme einsetzen.
9
Kontrollen

190
3008_de_Chap09_verifications_ed01-2015

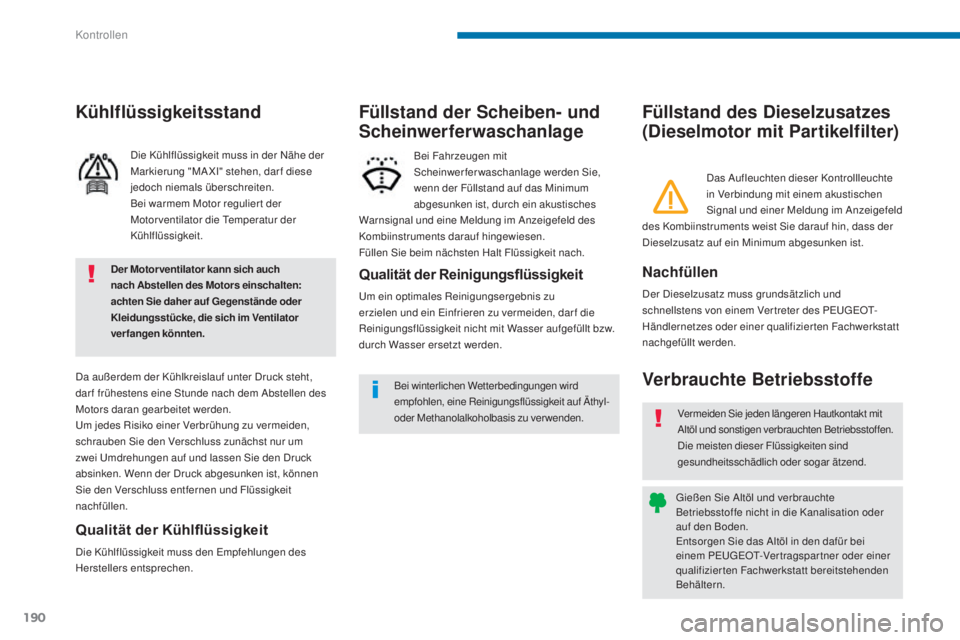

Füllstand des Dieselzusatzes
(Dieselmotor mit Partikelfilter)
Verbrauchte Betriebsstoffe
Nachfüllen
Der Dieselzusatz muss grundsätzlich und
schnellstens von einem Ver treter des PEUGEOT-
Händlernetzes oder einer qualifizierten Fachwerkstatt
nachgefüllt werden.
Qualität der Reinigungsflüssigkeit
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, dar f die
Reinigungsflüssigkeit nicht mit Wasser aufgefüllt bzw.
durch Wasser ersetzt werden.Bei Fahrzeugen mit
Scheinwerferwaschanlage werden Sie,
wenn der Füllstand auf das Minimum
abgesunken ist, durch ein akustisches
Warnsignal und eine Meldung im Anzeigefeld des
Kombiinstruments darauf hingewiesen.
Füllen Sie beim nächsten Halt Flüssigkeit nach.
Füllstand der Scheiben- und
Scheinwerferwaschanlage
Das Aufleuchten dieser Kontrollleuchte
in Verbindung mit einem akustischen
Signal und einer Meldung im Anzeigefeld
des Kombiinstruments weist Sie darauf hin, dass der
Dieselzusatz auf ein Minimum abgesunken ist.
Vermeiden Sie jeden längeren Hautkontakt mit
Altöl und sonstigen verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanalisation oder
auf den Boden.
Entsorgen Sie das Altöl in den dafür bei
einem PEUGEOT-Ver tragspar tner oder einer
qualifizierten Fachwerkstatt bereitstehenden
Behältern.
Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den Empfehlungen des
Herstellers entsprechen. Die Kühlflüssigkeit muss in der Nähe der
Markierung "MA XI" stehen, dar f diese
jedoch niemals überschreiten.
B

ei warmem Motor regulier t der
Motor ventilator die Temperatur der
Kühlflüssigkeit.
Da außerdem der Kühlkreislauf unter Druck steht,
dar f frühestens eine Stunde nach dem Abstellen des
Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um
zwei Umdrehungen auf und lassen Sie den Druck
absinken. Wenn der Druck abgesunken ist, können
Sie den Verschluss entfernen und Flüssigkeit
nachfüllen.
Kühlflüssigkeitsstand
Der Motorventilator kann sich auch
nach Abstellen des Motors einschalten:
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.
Bei winterlichen Wetterbedingungen wird
empfohlen, eine Reinigungsflüssigkeit auf Äthyl-
oder Methanolalkoholbasis zu verwenden.
Kontrollen

191
3008_de_Chap09_verifications_ed01-2015

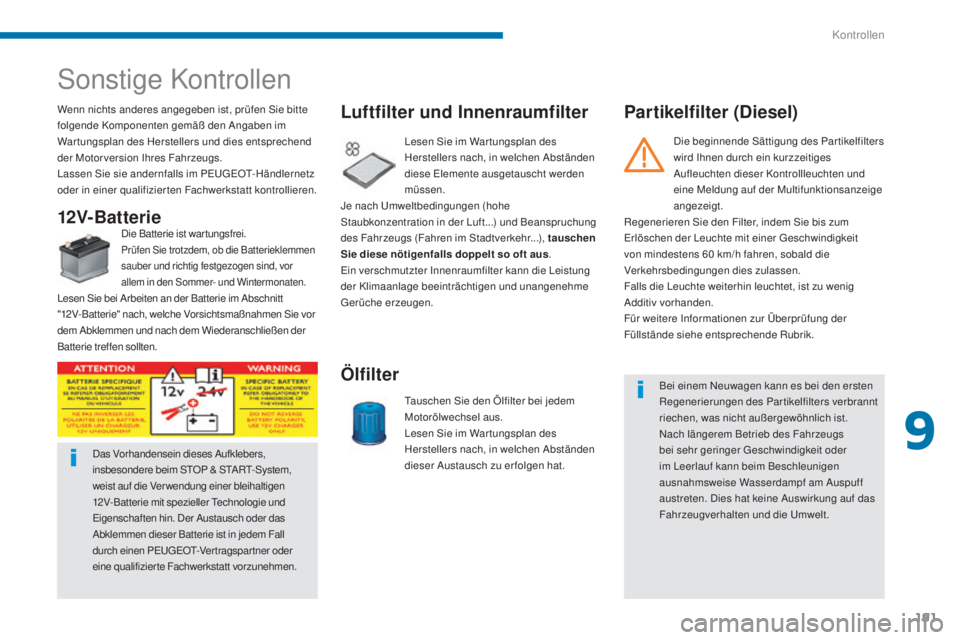

Sonstige Kontrollen
Wenn nichts anderes angegeben ist, prüfen Sie bitte
folgende Komponenten gemäß den Angaben im
War tungsplan des Herstellers und dies entsprechend
der Motorversion Ihres Fahrzeugs.
Lassen Sie sie andernfalls im PEUGEOT-Händlernetz
oder in einer qualifizierten Fachwerkstatt kontrollieren.Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
dieser Austausch zu er folgen hat.
Ölfilter
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
diese Elemente ausgetauscht werden
müssen.
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und Beanspruchung
des Fahrzeugs (Fahren im Stadtverkehr...), tauschen
Sie diese nötigenfalls doppelt so oft aus .
Ein verschmutzter Innenraumfilter kann die Leistung
der Klimaanlage beeinträchtigen und unangenehme
Gerüche erzeugen.
Luftfilter und Innenraumfilter
12V-Batterie
Die Batterie ist war tungsfrei.Prüfen Sie trotzdem, ob die Batterieklemmen
sauber und richtig festgezogen sind, vor
allem in den Sommer- und Wintermonaten.
Lesen Sie bei Arbeiten an der Batterie im Abschnitt
"12V- Batterie" nach, welche Vorsichtsmaßnahmen Sie vor
dem Abklemmen und nach dem Wiederanschließen der
Batterie treffen sollten.
Partikelfilter (Diesel)
Bei einem Neuwagen kann es bei den ersten
Regenerierungen des Partikelfilters verbrannt
riechen, was nicht außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am Auspuff
austreten. Dies hat keine Auswirkung auf das
Fahrzeugverhalten und die Umwelt.
Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-System,
weist auf die Verwendung einer bleihaltigen
12V-Batterie mit spezieller Technologie und
Eigenschaften hin. Der Austausch oder das
Abklemmen dieser Batterie ist in jedem Fall
durch einen PEUGEOT-Ver tragspar tner oder
eine qualifizierte Fachwerkstatt vorzunehmen. Die beginnende Sättigung des Par tikelfilters
wird Ihnen durch ein kurzzeitiges
Aufleuchten dieser Kontrollleuchten und
eine Meldung auf der Multifunktionsanzeige
angezeigt.
Regenerieren Sie den Filter, indem Sie bis zum
Erlöschen der Leuchte mit einer Geschwindigkeit
von mindestens 60 km/h fahren, sobald die
Verkehrsbedingungen dies zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu wenig
Additiv vorhanden.
Für weitere Informationen zur Überprüfung der
Füllstände siehe entsprechende Rubrik.
9
Kontrollen

192
3008_de_Chap09_verifications_ed01-2015

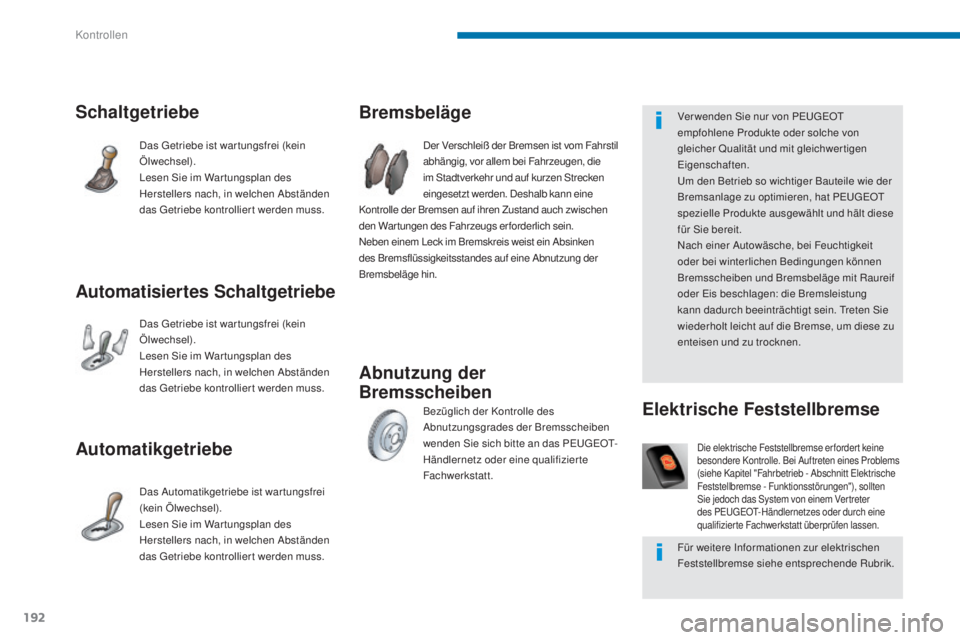

Abnutzung der
Bremsscheiben Bremsbeläge
Der Verschleiß der Bremsen ist vom Fahrstil
abhängig, vor allem bei Fahrzeugen, die
im Stadtverkehr und auf kurzen Strecken
eingesetzt werden. Deshalb kann eine
Kontrolle der Bremsen auf ihren Zustand auch zwischen
den Wartungen des Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist ein Absinken
des Bremsflüssigkeitsstandes auf eine Abnutzung der
Bremsbeläge hin.
B

ezüglich der Kontrolle des
Abnutzungsgrades der Bremsscheiben
wenden Sie sich bitte an das PEUGEOT-
Händlernetz oder eine qualifizierte
Fachwerkstatt.
Schaltgetriebe
Das Getriebe ist war tungsfrei (kein
Ölwechsel).
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
das Getriebe kontrolliert werden muss.
Automatisiertes Schaltgetriebe
Das Getriebe ist war tungsfrei (kein
Ölwechsel).
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
das Getriebe kontrolliert werden muss.
Automatikgetriebe
Das Automatikgetriebe ist wartungsfrei
(kein Ölwechsel).
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
das Getriebe kontrolliert werden muss.
Die elektrische Feststellbremse erfordert keine
besondere Kontrolle. Bei Auftreten eines Problems
(siehe Kapitel "Fahrbetrieb - Abschnitt Elektrische
Feststellbremse - Funktionsstörungen"), sollten
Sie jedoch das System von einem Ver treter
des PEUGEOT-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüfen lassen.
Elektrische Feststellbremse
Ver wenden Sie nur von PEUGEOT
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat PEUGEOT
spezielle Produkte ausgewählt und hält diese
für Sie bereit.
Nach einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen können
Bremsscheiben und Bremsbeläge mit Raureif
oder Eis beschlagen: die Bremsleistung
kann dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um diese zu
enteisen und zu trocknen.
Für weitere Informationen zur elektrischen
Feststellbremse siehe entsprechende Rubrik.
Kontrollen

193
3008_de_Chap09_verifications_ed01-2015

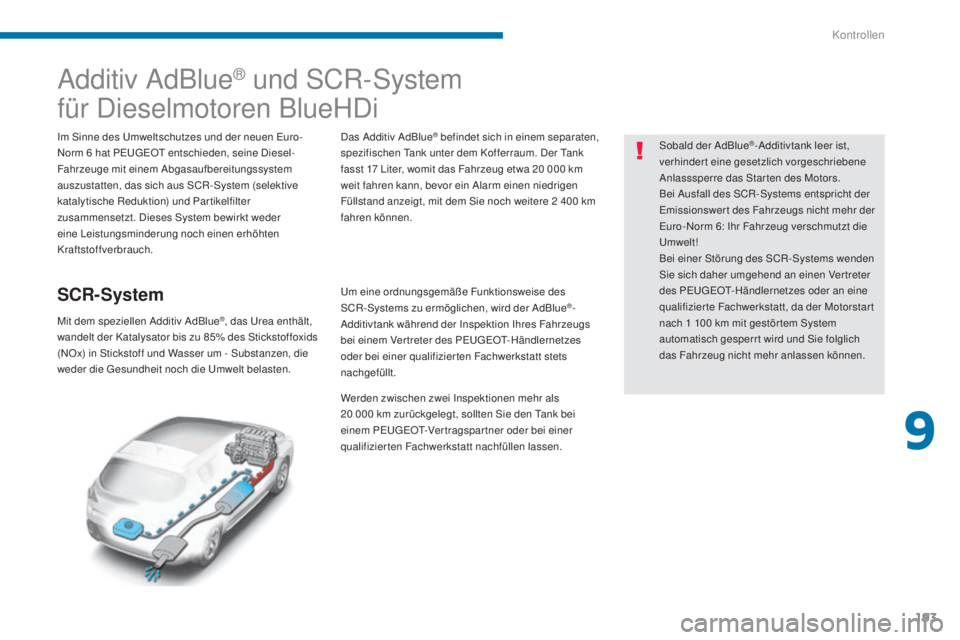

Additiv AdBlue® und SCR-System
für Dieselmotoren BlueHDi
Im Sinne des Umweltschutzes und der neuen Euro-
Norm 6
hat PEUGEOT entschieden, seine Diesel-
Fahrzeuge mit einem Abgasaufbereitungssystem
auszustatten, das sich aus SCR-System (selektive
katalytische Reduktion) und Par tikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR- System
Mit dem speziellen Additiv AdBlue®, das Urea enthält,
wandelt der Katalysator bis zu 85% des Stickstoffoxids
(NOx) in Stickstoff und Wasser um - Substanzen, die
weder die Gesundheit noch die Umwelt belasten. Das Additiv AdBlue
® befindet sich in einem separaten,
spezifischen Tank unter dem Kofferraum. Der Tank
fasst 17

Liter, womit das Fahrzeug etwa 20 000 km
weit fahren kann, bevor ein Alarm einen niedrigen
Füllstand anzeigt, mit dem Sie noch weitere 2
400 km
fahren können.
Um eine ordnungsgemäße Funktionsweise des
SCR-Systems zu ermöglichen, wird der AdBlue
®-
Additivtank während der Inspektion Ihres Fahrzeugs
bei einem Vertreter des PEUGEOT-Händlernetzes
oder bei einer qualifizier ten Fachwerkstatt stets
nachgefüllt.
Werden zwischen zwei Inspektionen mehr als
20

000

km zurückgelegt, sollten Sie den Tank bei
einem PEUGEOT-Ver tragspar tner oder bei einer
qualifizierten Fachwerkstatt nachfüllen lassen. Sobald der AdBlue
®-Additivtank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Star ten des Motors.
Bei Ausfall des SCR-Systems entspricht der
Emissionswer t des Fahrzeugs nicht mehr der
Euro-Norm 6: Ihr Fahrzeug verschmutzt die
Umwelt!

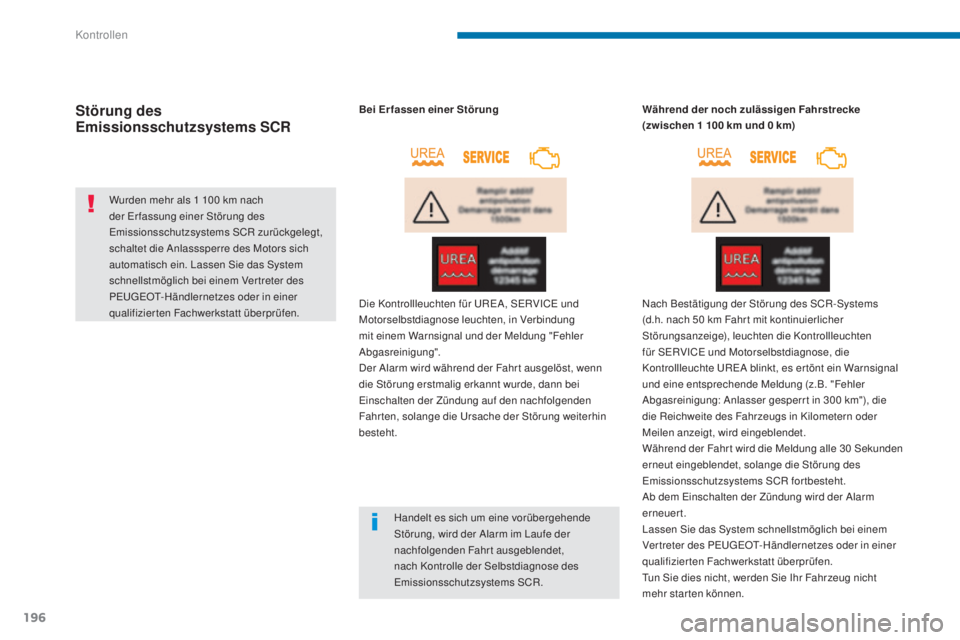

Bei einer Störung des SCR-Systems wenden
Sie sich daher umgehend an einen Ver treter
des PEUGEOT-Händlernetzes oder an eine
qualifizier te Fachwerkstatt, da der Motorstar t
nach 1

100

km mit gestör tem System
automatisch gesperr t wird und Sie folglich
das Fahrzeug nicht mehr anlassen können.
9
Kontrollen

194
3008_de_Chap09_verifications_ed01-2015

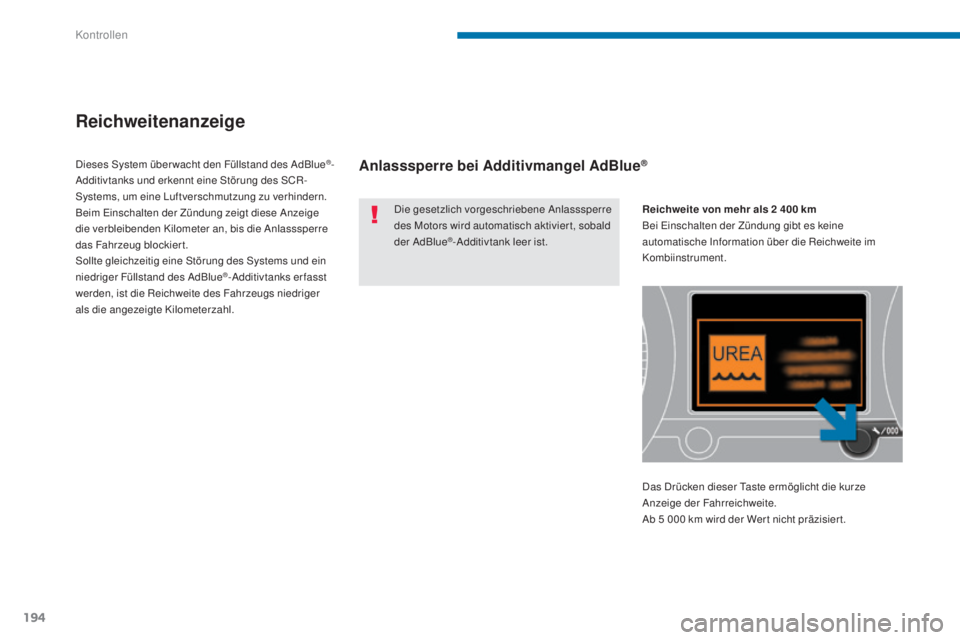

Reichweitenanzeige
Die gesetzlich vorgeschriebene Anlasssperre
des Motors wird automatisch aktivier t, sobald
der AdBlue
®-Additivtank leer ist.
Dieses System über wacht den Füllstand des AdBlue
®-
Additivtanks und erkennt eine Störung des SCR-
Systems, um eine Luftverschmutzung zu verhindern.
Beim Einschalten der Zündung zeigt diese Anzeige
die verbleibenden Kilometer an, bis die Anlasssperre
das Fahrzeug blockiert.
Sollte gleichzeitig eine Störung des Systems und ein
niedriger Füllstand des AdBlue
®-Additivtanks erfasst
werden, ist die Reichweite des Fahrzeugs niedriger
als die angezeigte Kilometerzahl. Reichweite von mehr als 2
400 km
Bei Einschalten der Zündung gibt es keine
automatische Information über die Reichweite im
Kombiinstrument.
Das Drücken dieser Taste ermöglicht die kurze
Anzeige der Fahrreichweite.
Ab 5
000 km wird der Wer t nicht präzisier t.
Anlasssperre bei Additivmangel AdBlue®
Kontrollen

195
3008_de_Chap09_verifications_ed01-2015

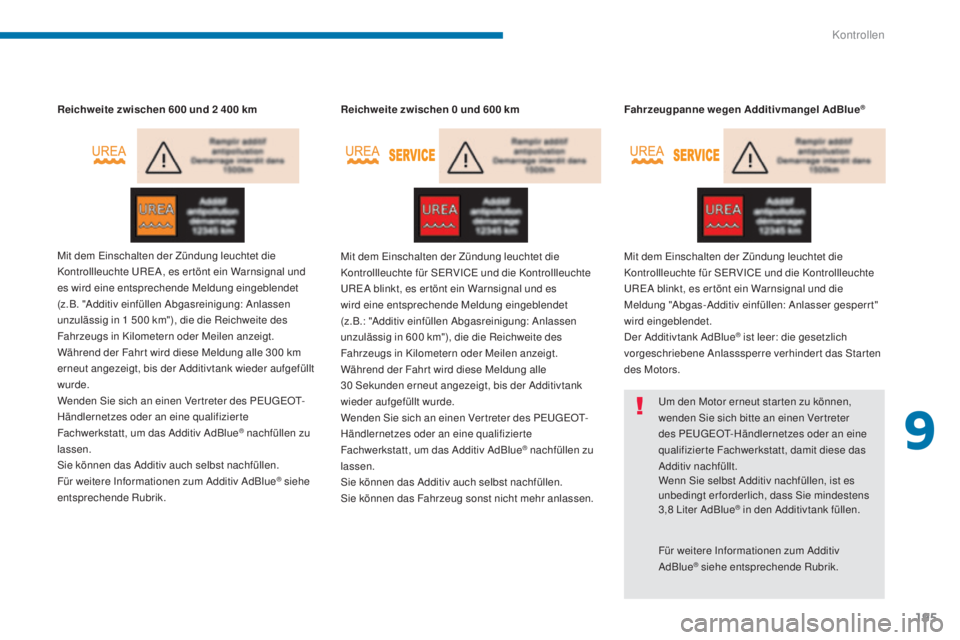

Reichweite zwischen 600 und 2 400 km
Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte UREA, es er tönt ein Warnsignal und
es wird eine entsprechende Meldung eingeblendet
(z.B. "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 1
500 km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung alle 300
km
erneut angezeigt, bis der Additivtank wieder aufgefüllt
wurde.
Wenden Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das Additiv AdBlue
® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Für weitere Informationen zum Additiv AdBlue
® siehe
entsprechende Rubrik. Reichweite zwischen 0
und 600 km
Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte für SERVICE und die Kontrollleuchte
UREA blinkt, es er tönt ein Warnsignal und es
wird eine entsprechende Meldung eingeblendet
(z.B.: "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 600 km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung alle
30 Sekunden erneut angezeigt, bis der Additivtank
wieder aufgefüllt wurde.
Wenden Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das Additiv AdBlue
® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Sie können das Fahrzeug sonst nicht mehr anlassen. Fahrzeugpanne wegen Additivmangel AdBlue
®
Für weitere Informationen zum Additiv
AdBlue® siehe entsprechende Rubrik.
Um den Motor erneut star ten zu können,
wenden Sie sich bitte an einen Ver treter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, damit diese das
Additiv nachfüllt.
Wenn Sie selbst Additiv nachfüllen, ist es
unbedingt erforderlich, dass Sie mindestens
3,8

Liter AdBlue
® in den Additivtank füllen.
Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte für SERVICE und die Kontrollleuchte
UREA blinkt, es er tönt ein Warnsignal und die
Meldung "Abgas-Additiv einfüllen: Anlasser gesperrt"
wird eingeblendet.
Der Additivtank AdBlue
® ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das Starten
des Motors.
9
Kontrollen

196
3008_de_Chap09_verifications_ed01-2015
Störung des
Emissionsschutzsystems SCR
Wurden mehr als 1 100 km nach
d er Er fassung einer Störung des
Emissionsschutzsystems SCR zurückgelegt,
schaltet die Anlasssperre des Motors sich
automatisch ein. Lassen Sie das System
schnellstmöglich bei einem Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen. Bei Erfassen einer Störung
Die Kontrollleuchten für UREA, SERVICE und
Motorselbstdiagnose leuchten, in Verbindung
mit einem Warnsignal und der Meldung "Fehler
Abgasreinigung".
Der Alarm wird während der Fahr t ausgelöst, wenn
die Störung erstmalig erkannt wurde, dann bei
Einschalten der Zündung auf den nachfolgenden
Fahr ten, solange die Ursache der Störung weiterhin
besteht.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt ausgeblendet,
nach Kontrolle der Selbstdiagnose des
Emissionsschutzsystems SCR. Während der noch zulässigen Fahrstrecke
(zwischen 1
100 km und 0 km)
Nach Bestätigung der Störung des SCR-Systems
(d.h. nach 50 km Fahr t mit kontinuierlicher
Störungsanzeige), leuchten die Kontrollleuchten
für SERVICE und Motorselbstdiagnose, die
Kontrollleuchte UREA blinkt, es er tönt ein Warnsignal
und eine entsprechende Meldung (z.B. "Fehler
Abgasreinigung: Anlasser gesperr t in 300
km"), die
die Reichweite des Fahrzeugs in Kilometern oder
Meilen anzeigt, wird eingeblendet.
Während der Fahr t wird die Meldung alle 30
Sekunden
erneut eingeblendet, solange die Störung des
Emissionsschutzsystems SCR fortbesteht.
Ab dem Einschalten der Zündung wird der Alarm
erneuert.
Lassen Sie das System schnellstmöglich bei einem
Vertreter des PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Tun Sie dies nicht, werden Sie Ihr Fahrzeug nicht
mehr starten können.
Kontrollen

197
3008_de_Chap09_verifications_ed01-2015
Haben Sie die zulässige Kilometeranzahl
zurückgelegt, ohne den Fehler zu beheben,
verhindert die automatische Anlasssperre ein
erneutes Starten des Fahrzeugs.

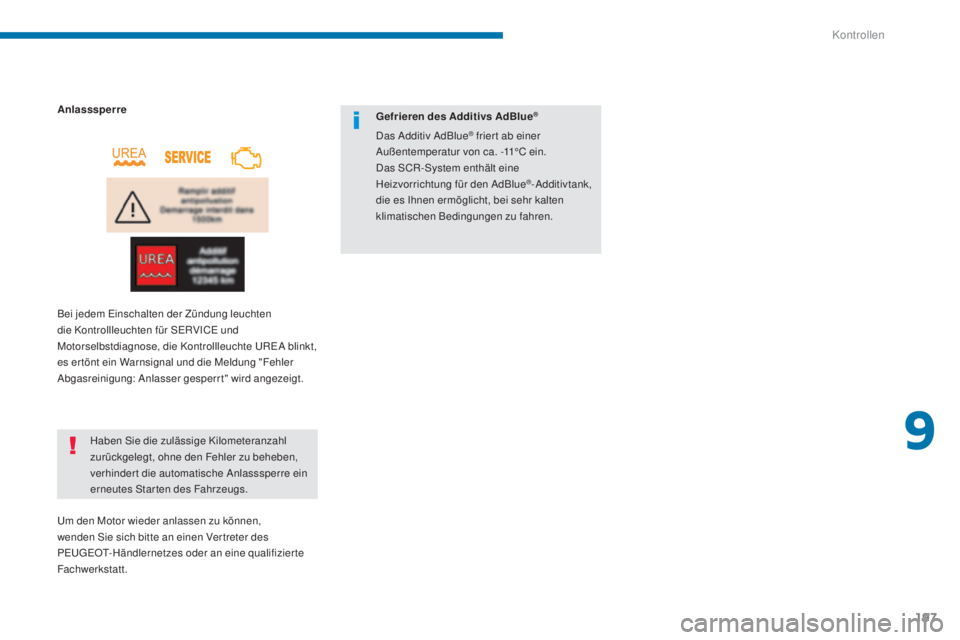

Anlasssperre
Bei jedem Einschalten der Zündung leuchten
die Kontrollleuchten für SERVICE und
Motorselbstdiagnose, die Kontrollleuchte UREA blinkt,
es er tönt ein Warnsignal und die Meldung "Fehler
Abgasreinigung: Anlasser gesperrt" wird angezeigt.
Gefrieren des Additivs AdBlue
®
Um den Motor wieder anlassen zu können,
wenden Sie sich bitte an einen Ver treter des
PEUGEOT-Händlernetzes oder an eine qualifizier te
Fachwerkstatt. Das Additiv AdBlue
® frier t ab einer
Außentemperatur von ca. -11°C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Additivtank,
die es Ihnen ermöglicht, bei sehr kalten
klimatischen Bedingungen zu fahren.
9
Kontrollen

198
3008_de_Chap09_verifications_ed01-2015

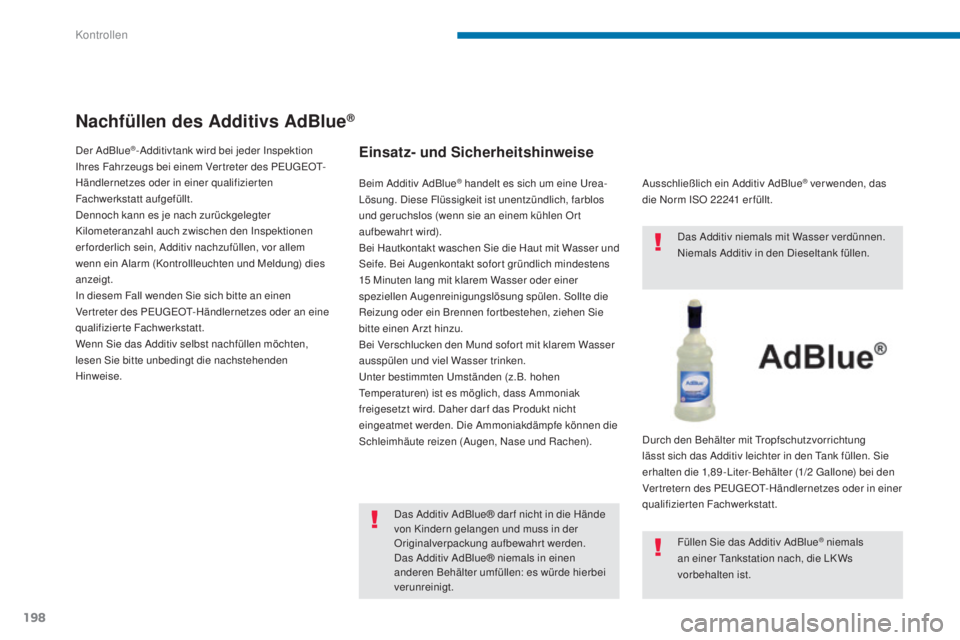

Nachfüllen des Additivs AdBlue®
Einsatz- und Sicherheitshinweise
Das Additiv AdBlue® dar f nicht in die Hände
von Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Das Additiv AdBlue® niemals in einen
anderen Behälter umfüllen: es würde hierbei
verunreinigt.Ausschließlich ein Additiv AdBlue
® ver wenden, das
die Norm ISO 22241

er füllt.
Beim Additiv AdBlue® handelt es sich um eine Urea-
Lösung. Diese Flüssigkeit ist unentzündlich, farblos
und geruchslos (wenn sie an einem kühlen Or t
aufbewahrt wird).
Bei Hautkontakt waschen Sie die Haut mit Wasser und
Seife. Bei Augenkontakt sofor t gründlich mindestens
15

Minuten lang mit klarem Wasser oder einer
speziellen Augenreinigungslösung spülen. Sollte die
Reizung oder ein Brennen fortbestehen, ziehen Sie
bitte einen Arzt hinzu.
Bei Verschlucken den Mund sofor t mit klarem Wasser
ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.B. hohen
Temperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f das Produkt nicht
eingeatmet werden. Die Ammoniakdämpfe können die
Schleimhäute reizen (Augen, Nase und Rachen). Das Additiv niemals mit Wasser verdünnen.
Niemals Additiv in den Dieseltank füllen.
Durch den Behälter mit Tropfschutzvorrichtung
lässt sich das Additiv leichter in den Tank füllen. Sie
erhalten die 1,89 - Liter- Behälter (1/2
Gallone) bei den
Vertretern des PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt.
Füllen Sie das Additiv AdBlue
® niemals
an einer Tankstation nach, die LK Ws
vorbehalten ist.
Der AdBlue
®-Additivtank wird bei jeder Inspektion
Ihres Fahrzeugs bei einem Vertreter des PEUGEOT-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt aufgefüllt.
Dennoch kann es je nach zurückgelegter
Kilometeranzahl auch zwischen den Inspektionen
erforderlich sein, Additiv nachzufüllen, vor allem
wenn ein Alarm (Kontrollleuchten und Meldung) dies
anzeigt.
In diesem Fall wenden Sie sich bitte an einen
Ver treter des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Wenn Sie das Additiv selbst nachfüllen möchten,
lesen Sie bitte unbedingt die nachstehenden
Hinweise.
Kontrollen
