PEUGEOT 3008 2016 Instrukcja obsługi (in Polish)

189
3008_pl_Chap09_verifications_ed01-2015

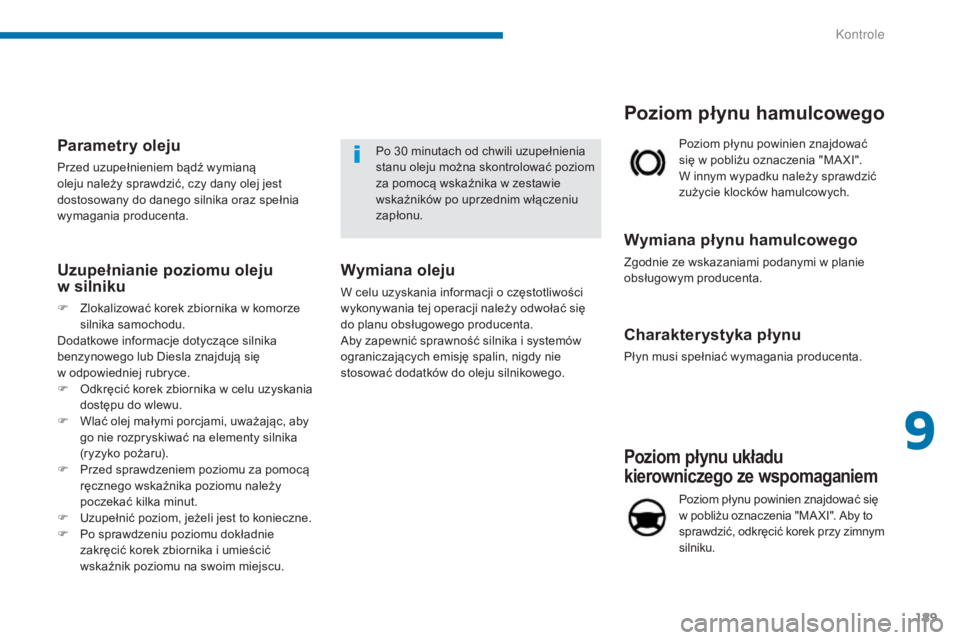

Poziom płynu układu
kierowniczego ze wspomaganiem
Poziom płynu powinien znajdować się
w pobliżu oznaczenia "MA XI". Aby to
sprawdzić, odkręcić korek przy zimnym
silniku.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w planie
obsługowym producenta.Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Poziom płynu hamulcowego
Po 30 minutach od chwili uzupełnienia
s tanu oleju można skontrolować poziom
za pomocą wskaźnika w zestawie
wskaźników po uprzednim włączeniu
zapłonu.Parametry oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Wymiana oleju
W celu uzyskania informacji o częstotliwości
wykonywania tej operacji należy odwołać się
do planu obsługowego producenta.
Aby zapewnić sprawność silnika i systemów
ograniczajÄ…cych emisjÄ™ spalin, nigdy nie
stosować dodatków do oleju silnikowego.
Uzupełnianie poziomu oleju
w silniku
F Zlokalizować korek zbiornika w komorze silnika samochodu.
Dodatkowe informacje dotyczÄ…ce silnika
benzynowego lub Diesla znajdujÄ… siÄ™
w odpowiedniej rubryce.
F

O
dkręcić korek zbiornika w celu uzyskania
dostępu do wlewu.
F

W
lać olej małymi porcjami, uważając, aby
go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocÄ…
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

U
zupełnić poziom, jeżeli jest to konieczne.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek zbiornika i umieścić
wskaźnik poziomu na swoim miejscu.
9
Kontrole

190
3008_pl_Chap09_verifications_ed01-2015
Poziom dodatku do oleju
napędowego (diesel
z filtrem cząstek stałych)
Zużyte oleje i płyny
Uzupełnienie
Uzupełnienie dodatku musi być bezwzględnie
wykonywane w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą.
W pojazdach wyposażonych
w spryskiwacze reflektorów minimalny
poziom płynu sygnalizowany jest poprzez
sygnał dźwiękowy oraz komunikat na
wyświetlaczu w zestawie wskaźników.
Przy najbliższym zatrzymaniu samochodu uzupełnić
poziom.
Poziom płynu spryskiwaczy
szyb i spryskiwaczy reflektorów
Minimalny poziom dodatku
sygnalizowany jest zapaleniem siÄ™
tej kontrolki, któremu towarzyszy
sygnał dźwiękowy oraz komunikat na
wyświetlaczu w zestawie wskaźników.
Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju
i płynów do ścieków lub na podłoże.
Zużyty olej należy przelać do
pojemników przeznaczonych do
tego celu, znajdujÄ…cych siÄ™ w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Charakterystyka płynu
Płyn ten musi spełniać wymagania producenta. Poziom tego płynu powinien
znajdować się w pobliżu oznaczenia
"MA XI", nigdy go nie przekraczajÄ…c.
Gdy silnik jest ciepły, temperatura
płynu chłodzącego jest regulowana przez
motowentylator.
Ponieważ układ chłodzenia działa pod
ciśnieniem, przed odkręceniem korka należy
odczekać co najmniej godzinę od wyłączenia
silnika.
Aby uniknąć poparzenia, odkręcić korek o dwa
obroty, co spowoduje spadek ciśnienia. Gdy
ciśnienie spadnie, odkręcić korek i uzupełnić
poziom płynu.
Poziom płynu
chłodzącego
Motowentylator może się włączyć
po w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w łopatki.
W warunkach zimowych zaleca siÄ™
używanie płynu na bazie alkoholu
etylowego albo metanolu.
Kontrole

191
3008_pl_Chap09_verifications_ed01-2015

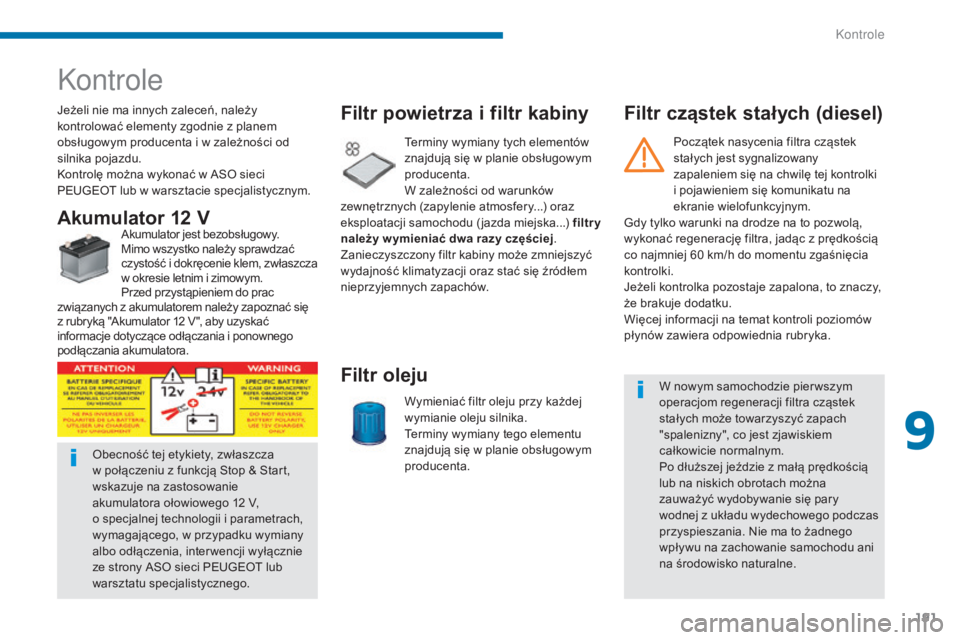

Kontrole
Jeżeli nie ma innych zaleceń, należy
kontrolować elementy zgodnie z planem
obsługowym producenta i w zależności od
silnika pojazdu.
Kontrolę można wykonać w ASO sieci
PEUGEOT lub w warsztacie specjalistycznym.Wymieniać filtr oleju przy każdej
wymianie oleju silnika.
Terminy wymiany tego elementu
znajdują się w planie obsługowym
producenta.
Filtr oleju
Terminy wymiany tych elementów
znajdują się w planie obsługowym
producenta.
W zależności od warunków
zewnętrznych (zapylenie atmosfery...) oraz
eksploatacji samochodu ( jazda miejska...) filtr y
należy w ymieniać dwa razy częściej .
Zanieczyszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źródłem
nieprzyjemnych zapachów.
Filtr powietrza i filtr kabiny
Akumulator 12

VAkumulator jest bezobsługowy. M imo wszystko należy sprawdzać
czystość i dokręcenie klem, zwłaszcza
w okresie letnim i zimowym.
Przed przystÄ…pieniem do prac
związanych z akumulatorem należy zapoznać się
z rubrykÄ… "Akumulator 12
V ", aby uzyskać
informacje dotyczące odłączania i ponownego
podłączania akumulatora.
Filtr cząstek stałych (diesel)
W nowym samochodzie pier wszym
operacjom regeneracji filtra czÄ…stek
stałych może towarzyszyć zapach
"spalenizny", co jest zjawiskiem
całkowicie normalnym.
Po dłuższej jeździe z małą prędkością
lub na niskich obrotach można
zauważyć wydobywanie się pary
wodnej z układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani
na środowisko naturalne.
Obecność tej etykiety, zwłaszcza
w połączeniu z funkcją Stop & Start,
wskazuje na zastosowanie
akumulatora ołowiowego 12

V,
o specjalnej technologii i parametrach,
wymagajÄ…cego, w przypadku wymiany
albo odłączenia, inter wencji wyłącznie
ze strony ASO sieci PEUGEOT lub
warsztatu specjalistycznego. PoczÄ…tek nasycenia filtra czÄ…stek
stałych jest sygnalizowany
zapaleniem siÄ™ na chwilÄ™ tej kontrolki
i pojawieniem siÄ™ komunikatu na
ekranie wielofunkcyjnym.
Gdy tylko warunki na drodze na to pozwolÄ…,
wykonać regenerację filtra, jadąc z prędkością
co najmniej 60 km/h do momentu zgaśnięcia
kontrolki.
Jeżeli kontrolka pozostaje zapalona, to znaczy,
że brakuje dodatku.
Więcej informacji na temat kontroli poziomów
płynów zawiera odpowiednia rubryka.
9
Kontrole

192
3008_pl_Chap09_verifications_ed01-2015

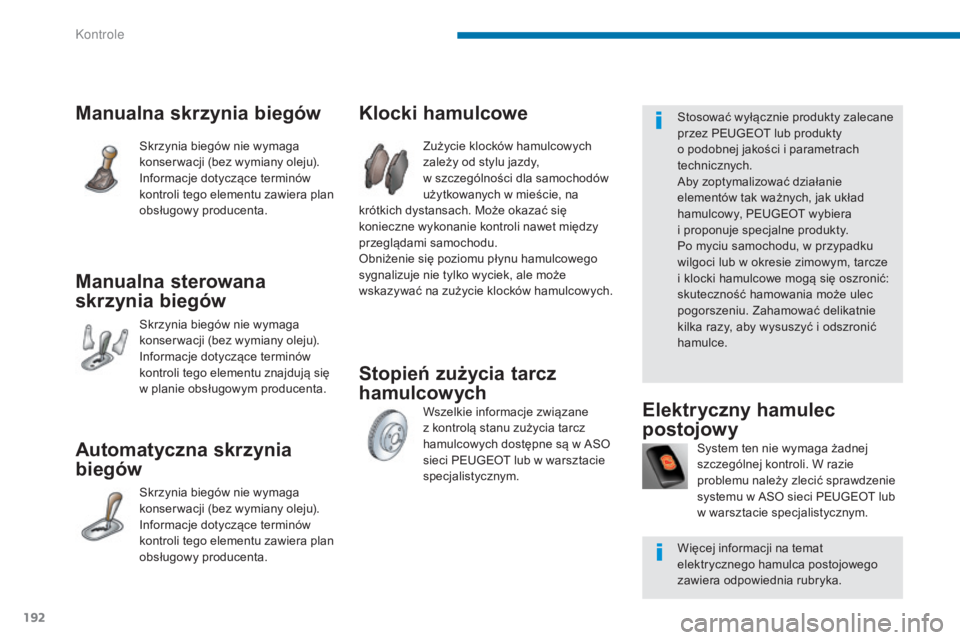

Stopień zużycia tarcz
hamulcowych Klocki hamulcowe
Zużycie klocków hamulcowych
zależy od stylu jazdy,
w szczególności dla samochodów
użytkowanych w mieście, na
krótkich dystansach. Może okazać się
konieczne wykonanie kontroli nawet między
przeglÄ…dami samochodu.
Obniżenie się poziomu płynu hamulcowego
sygnalizuje nie tylko wyciek, ale może
wskazywać na zużycie klocków hamulcowych.
Wszelkie informacje zwiÄ…zane
z kontrolą stanu zużycia tarcz
hamulcowych dostępne są w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Manualna sterowana
skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu znajdujÄ… siÄ™
w planie obsługowym producenta.
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta. System ten nie wymaga żadnej
szczególnej kontroli. W razie
problemu należy zlecić sprawdzenie
systemu w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Elektryczny hamulec
postojowy
Stosować wyłącznie produkty zalecane
przez PEUGEOT lub produkty
o podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak układ
hamulcowy, PEUGEOT wybiera
i proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie
kilka razy, aby wysuszyć i odszronić
hamulce.
Więcej informacji na temat
elektrycznego hamulca postojowego
zawiera odpowiednia rubryka.
Kontrole

193
3008_pl_Chap09_verifications_ed01-2015

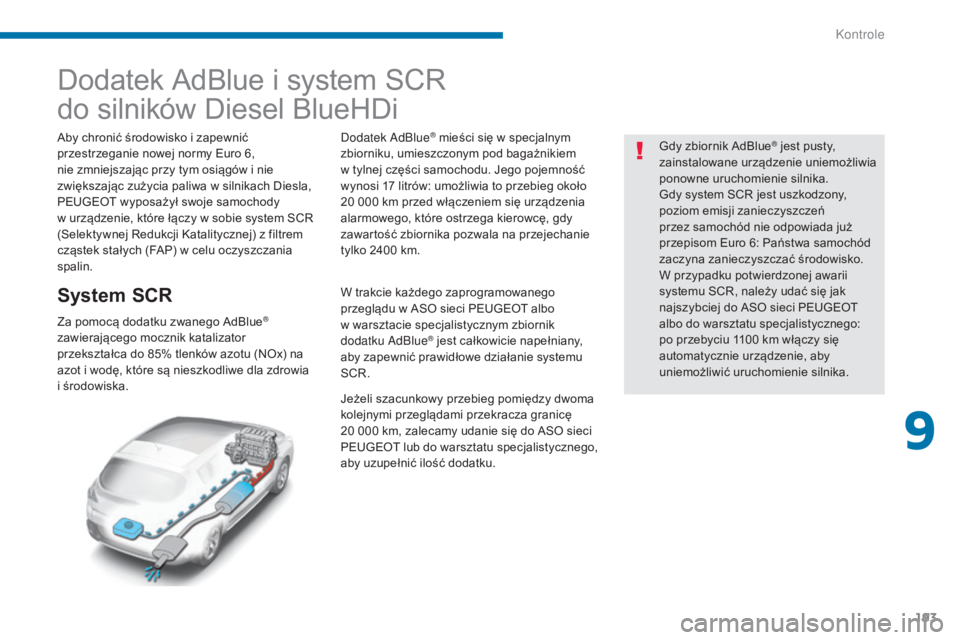

Dodatek AdBlue i system SCR
do silników Diesel BlueHDi
Aby chronić środowisko i zapewnić
przestrzeganie nowej normy Euro 6,
nie zmniejszając przy tym osiągów i nie
zwiększając zużycia paliwa w silnikach Diesla,
PEUGEOT wyposażył swoje samochody
w urządzenie, które łączy w sobie system SCR
(Selektywnej Redukcji Katalitycznej) z filtrem
cząstek stałych (FAP) w celu oczyszczania
spalin.
System SCR
Za pomocą dodatku zwanego AdBlue®
zawierajÄ…cego mocznik katalizator
przekształca do 85% tlenków azotu (NOx) na
azot i wodę, które są nieszkodliwe dla zdrowia
i środowiska. Dodatek AdBlue
® mieści się w specjalnym
zbiorniku, umieszczonym pod bagażnikiem
w tylnej części samochodu. Jego pojemność
wynosi 17

litrów: umożliwia to przebieg około
20

000

km przed włączeniem się urządzenia
alarmowego, które ostrzega kierowcę, gdy
zawartość zbiornika pozwala na przejechanie
tylko 2400

km.
W trakcie każdego zaprogramowanego
przeglÄ…du w ASO sieci PEUGEOT albo
w warsztacie specjalistycznym zbiornik
dodatku AdBlue
® jest całkowicie napełniany,
aby zapewnić prawidłowe działanie systemu
SCR.
Jeżeli szacunkowy przebieg pomiędzy dwoma
kolejnymi przeglÄ…dami przekracza granicÄ™
20

000

km, zalecamy udanie siÄ™ do ASO sieci
PEUGEOT lub do warsztatu specjalistycznego,
aby uzupełnić ilość dodatku. Gdy zbiornik AdBlue
® jest pusty,
zainstalowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
Gdy system SCR jest uszkodzony,
poziom emisji zanieczyszczeń
przez samochód nie odpowiada już
przepisom Euro 6: Państwa samochód
zaczyna zanieczyszczać środowisko.
W przypadku potwierdzonej awarii
systemu SCR, należy udać się jak
najszybciej do ASO sieci PEUGEOT
albo do warsztatu specjalistycznego:
po przebyciu 1100

km włączy się
automatycznie urzÄ…dzenie, aby
uniemożliwić uruchomienie silnika.
9
Kontrole

194
3008_pl_Chap09_verifications_ed01-2015

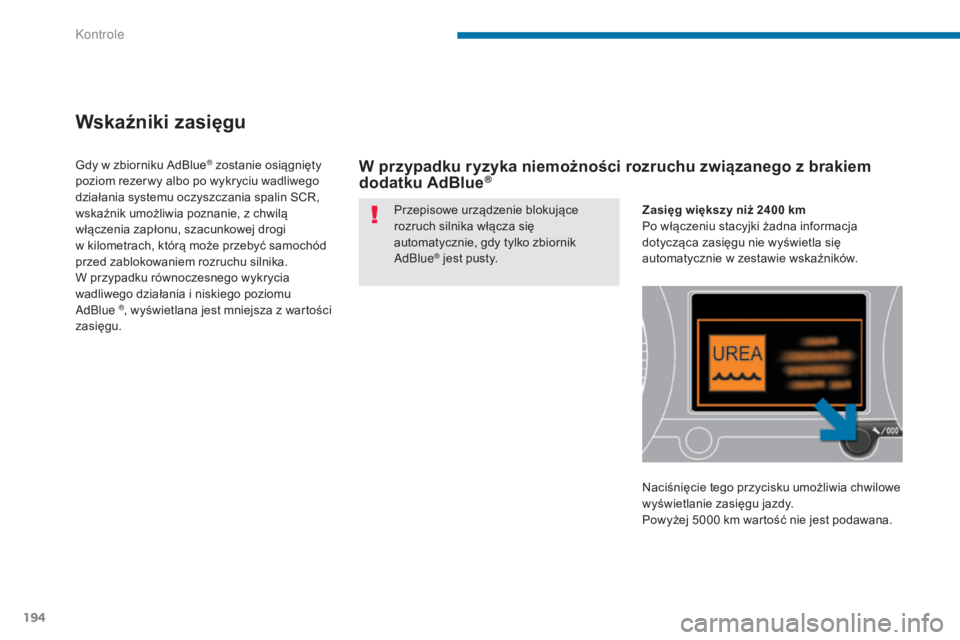

Wskaźniki zasięgu
Przepisowe urzÄ…dzenie blokujÄ…ce
rozruch silnika włącza się
automatycznie, gdy tylko zbiornik
AdBlue
® jest pusty.
Gdy w zbiorniku AdBlue
® zostanie osiągnięty
poziom rezer wy albo po wykryciu wadliwego
działania systemu oczyszczania spalin SCR,
wskaźnik umożliwia poznanie, z chwilą
włączenia zapłonu, szacunkowej drogi
w kilometrach, którą może przebyć samochód
przed zablokowaniem rozruchu silnika.
W przypadku równoczesnego wykrycia
wadliwego działania i niskiego poziomu
AdBlue
®, wyświetlana jest mniejsza z wartości
zasięgu. Zasięg większy
niż 2400 km
Po włączeniu stacyjki żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w zestawie wskaźników.
Naciśnięcie tego przycisku umożliwia chwilowe
wyświetlanie zasięgu jazdy.
Powyżej 5000
km wartość nie jest podawana.
W przypadku ryzyka niemożności rozruchu związanego z brakiem
dodatku AdBlue®
Kontrole

195
3008_pl_Chap09_verifications_ed01-2015

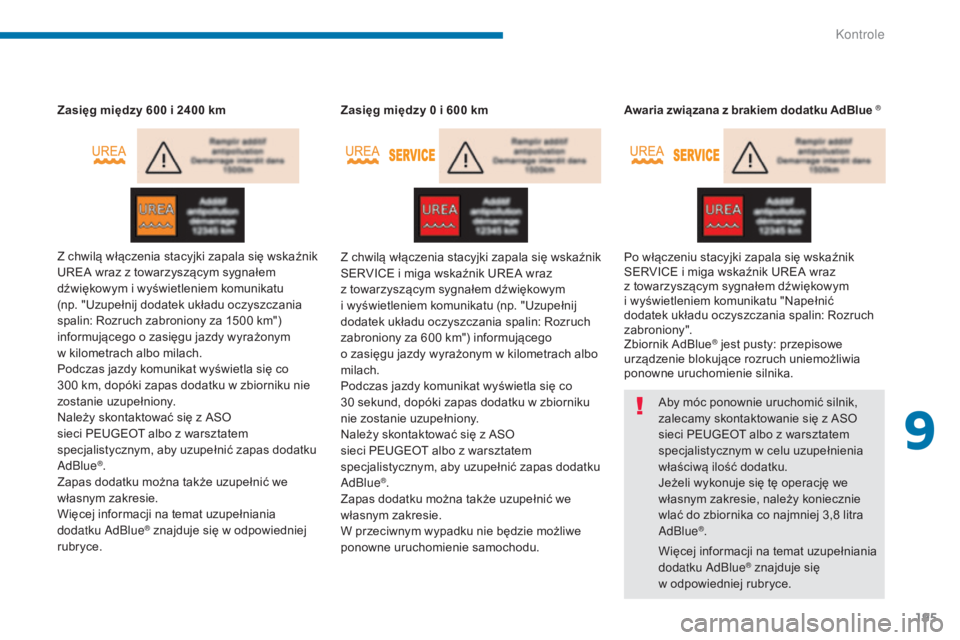

Zasięg między 600 i 2400 km
Z c hwilą włączenia stacyjki zapala się wskaźnik
UREA wraz z towarzyszącym sygnałem
dźwiękowym i wyświetleniem komunikatu
(np. "Uzupełnij dodatek układu oczyszczania
spalin: Rozruch zabroniony za 1500
km")
informującego o zasięgu jazdy wyrażonym
w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
300
km, dopóki zapas dodatku w zbiorniku nie
zostanie uzupełniony.
Należy skontaktować się z ASO
sieci PEUGEOT albo z warsztatem
specjalistycznym, aby uzupełnić zapas dodatku
AdBlue
®.
Zapas dodatku można także uzupełnić we
własnym zakresie.
Więcej informacji na temat uzupełniania
dodatku AdBlue
® znajduje się w odpowiedniej
rubryce. Zasięg między 0
i 600 km
Z chwilą włączenia stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA wraz
z towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu (np. "Uzupełnij
dodatek układu oczyszczania spalin: Rozruch
zabroniony za 600 km") informujÄ…cego
o zasięgu jazdy wyrażonym w kilometrach albo
milach.
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki zapas dodatku w zbiorniku
nie zostanie uzupełniony.
Należy skontaktować się z ASO
sieci PEUGEOT albo z warsztatem
specjalistycznym, aby uzupełnić zapas dodatku
AdBlue
®.
Zapas dodatku można także uzupełnić we
własnym zakresie.
W przeciwnym wypadku nie będzie możliwe
ponowne uruchomienie samochodu. Awaria zwiÄ…zana z brakiem dodatku AdBlue
®
Więcej informacji na temat uzupełniania
dodatku AdBlue® znajduje się
w odpowiedniej rubryce. Aby móc ponownie uruchomić silnik,
zalecamy skontaktowanie siÄ™ z ASO
sieci PEUGEOT albo z warsztatem
specjalistycznym w celu uzupełnienia
właściwą ilość dodatku.
Jeżeli wykonuje się tę operację we
własnym zakresie, należy koniecznie
wlać do zbiornika co najmniej 3,8 litra
AdBlue
®.
Po włączeniu stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA wraz
z towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu "Napełnić
dodatek układu oczyszczania spalin: Rozruch
zabroniony".
Zbiornik AdBlue
® jest pusty: przepisowe
urządzenie blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
9
Kontrole

196
3008_pl_Chap09_verifications_ed01-2015

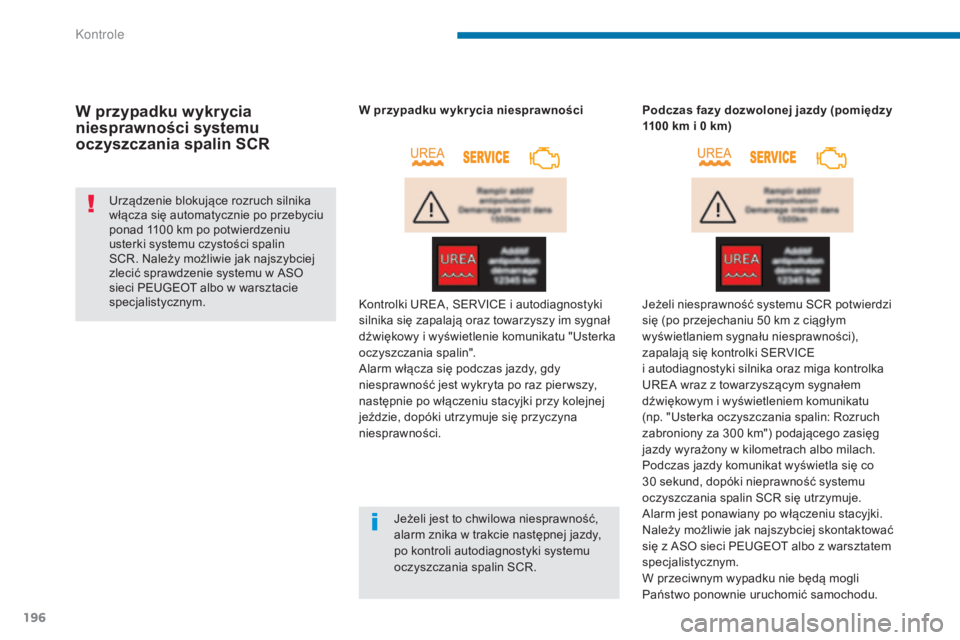

W przypadku wykrycia
niesprawności systemu
oczyszczania spalin SCR
UrzÄ…dzenie blokujÄ…ce rozruch silnika
włącza się automatycznie po przebyciu
ponad 1100 km po potwierdzeniu
usterki systemu czystości spalin
SCR. Należy możliwie jak najszybciej
zlecić sprawdzenie systemu w ASO
sieci PEUGEOT albo w warsztacie
specjalistycznym. W przypadku w ykr ycia niesprawności
Kontrolki UREA, SERVICE i autodiagnostyki
silnika się zapalają oraz towarzyszy im sygnał
dźwiękowy i wyświetlenie komunikatu "Usterka
oczyszczania spalin".
Alarm włącza się podczas jazdy, gdy
niesprawność jest wykryta po raz pier wszy,
następnie po włączeniu stacyjki przy kolejnej
jeździe, dopóki utrzymuje się przyczyna
niesprawności.
Jeżeli jest to chwilowa niesprawność,
alarm znika w trakcie następnej jazdy,
po kontroli autodiagnostyki systemu
oczyszczania spalin SCR. Podczas fazy dozwolonej jazdy (pomiędzy
1100
km i 0 km)
Jeżeli niesprawność systemu SCR potwierdzi
się (po przejechaniu 50 km z ciągłym
wyświetlaniem sygnału niesprawności),
zapalajÄ… siÄ™ kontrolki SERVICE
i autodiagnostyki silnika oraz miga kontrolka
UREA wraz z towarzyszącym sygnałem
dźwiękowym i wyświetleniem komunikatu
(np. "Usterka oczyszczania spalin: Rozruch
zabroniony za 300
km") podającego zasięg
jazdy wyrażony w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30
sekund, dopóki nieprawność systemu
oczyszczania spalin SCR siÄ™ utrzymuje.
Alarm jest ponawiany po włączeniu stacyjki.
Należy możliwie jak najszybciej skontaktować
siÄ™ z ASO sieci PEUGEOT albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie będą mogli
Państwo ponownie uruchomić samochodu.
Kontrole

197
3008_pl_Chap09_verifications_ed01-2015

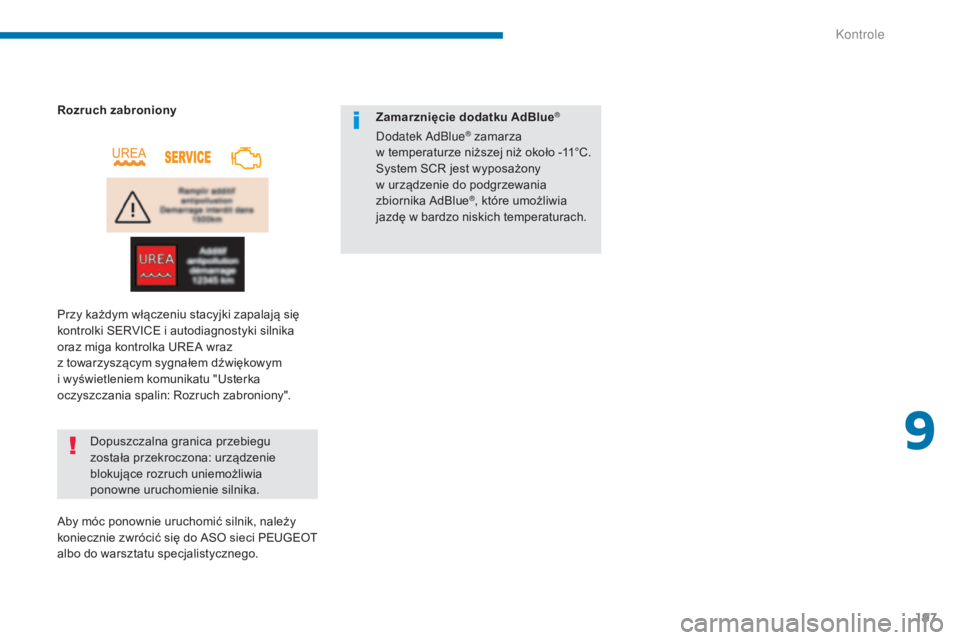

Dopuszczalna granica przebiegu
została przekroczona: urządzenie
blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
Rozruch zabroniony
Przy każdym włączeniu stacyjki zapalają się
kontrolki SERVICE i autodiagnostyki silnika
oraz miga kontrolka UREA wraz
z towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu "Usterka
oczyszczania spalin: Rozruch zabroniony".
Zamarznięcie dodatku AdBlue
®
Aby móc ponownie uruchomić silnik, należy
koniecznie zwrócić się do ASO sieci PEUGEOT
albo do warsztatu specjalistycznego. Dodatek AdBlue
® zamarza
w temperaturze niższej niż około -11°C.
System SCR jest wyposażony
w urzÄ…dzenie do podgrzewania
zbiornika AdBlue
®, które umożliwia
jazdÄ™ w bardzo niskich temperaturach.
9
Kontrole

198
3008_pl_Chap09_verifications_ed01-2015

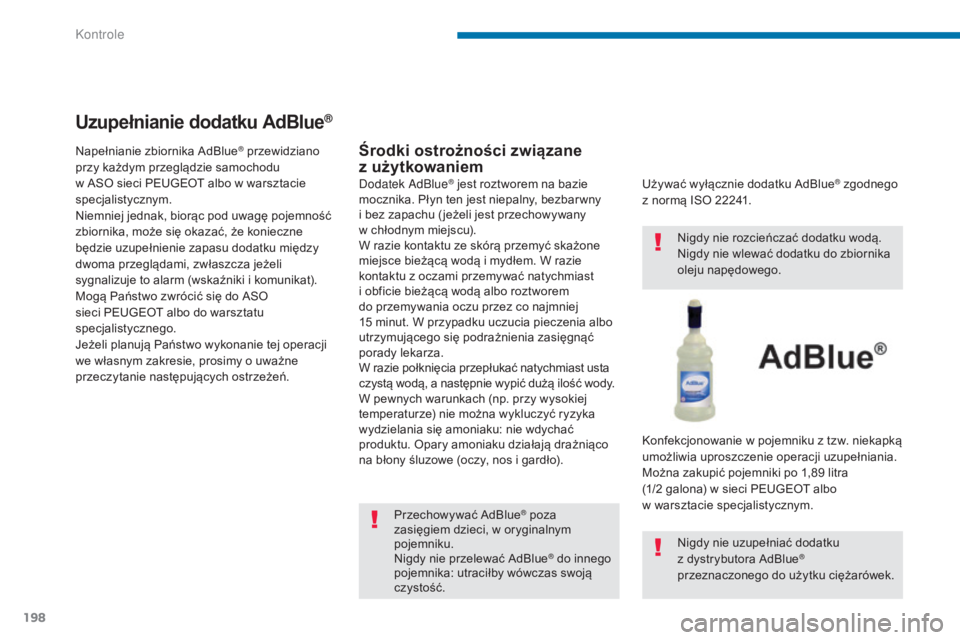

Uzupełnianie dodatku AdBlue®
Środki ostrożności związane
z użytkowaniem
Przechowywać AdBlue® poza
zasięgiem dzieci, w oryginalnym
pojemniku.
Nigdy nie przelewać AdBlue
® do innego
pojemnika: utraciłby wówczas swoją
czystość. Używać wyłącznie dodatku AdBlue
® zgodnego
z normÄ… ISO 22241.
Dodatek AdBlue® jest roztworem na bazie
mocznika. PÅ‚yn ten jest niepalny, bezbar wny
i bez zapachu ( jeżeli jest przechowywany
w chłodnym miejscu).
W razie kontaktu ze skórą przemyć skażone
miejsce bieżącą wodą i mydłem. W razie
kontaktu z oczami przemywać natychmiast
i obficie bieżącą wodą albo roztworem
do przemywania oczu przez co najmniej
15

minut. W przypadku uczucia pieczenia albo
utrzymującego się podrażnienia zasięgnąć
porady lekarza.
W razie połknięcia przepłukać natychmiast usta
czystą wodą, a następnie wypić dużą ilość wody.
W pewnych warunkach (np. przy wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać
produktu. Opary amoniaku działają drażniąco
na błony śluzowe (oczy, nos i gardło). Nigdy nie rozcieńczać dodatku wodą.
Nigdy nie wlewać dodatku do zbiornika
oleju napędowego.
Konfekcjonowanie w pojemniku z tzw. niekapkÄ…
umożliwia uproszczenie operacji uzupełniania.
Można zakupić pojemniki po 1,89
litra
(1/2
galona) w sieci PEUGEOT albo
w warsztacie specjalistycznym.
Nigdy nie uzupełniać dodatku
z dystrybutora AdBlue
®
przeznaczonego do użytku ciężarówek.
Napełnianie zbiornika AdBlue
® przewidziano
przy każdym przeglądzie samochodu
w ASO sieci PEUGEOT albo w warsztacie
specjalistycznym.
Niemniej jednak, biorąc pod uwagę pojemność
zbiornika, może się okazać, że konieczne
będzie uzupełnienie zapasu dodatku między
dwoma przeglądami, zwłaszcza jeżeli
sygnalizuje to alarm (wskaźniki i komunikat).
Mogą Państwo zwrócić się do ASO
sieci PEUGEOT albo do warsztatu
specjalistycznego.
Jeżeli planują Państwo wykonanie tej operacji
we własnym zakresie, prosimy o uważne
przeczytanie następujących ostrzeżeń.
Kontrole
