PEUGEOT 3008 2016 Návod na použití (in Czech)

199
3008_cs_Chap09_verifications_ed01-2015
Láhve s aditivem AdBlue® neskladujte
ve vozidle.
Doporučení pro skladování
Aditivum AdBlue® zamrzá při teplotě nižší
než -11

°C a jeho kvalita se zhoršuje při
teplotě vyšší než 25
°C. Láhve je doporučeno
skladovat na chladném místě a ve stínu, mimo
přímé sluneční záření.
Za takových podmínek lze aditivum skladovat
nejméně 1

rok.
Aditivum, které zamrzlo, lze použít po jeho
rozmrznutí při teplotě okolního prostředí.
Postup
Před doplňováním aditiva se ujistěte, že vozidlo
stojí na plochém vodorovném podkladu.
V zimě ověř te, že je teplota vyšší než -11
°C,
jinak nebude možno aditivum AdBlue
®, které při
této teplotě zamrzá, přelít do nádrže. Aby bylo
možno provést doplnění, zaparkujte vozidlo
v temperovaném prostoru na dobu několika
hodin.
F

V

ypněte zapalování a vytáhněte klíč. F

U
místěte pohyblivou podlážku
zavazadlového prostoru našikmo (viz
rubrika "Uspořádání") a nadzdvihněte
podlážku pro přístup k nádrži s aditivem
AdBlue
®. Z
ajistěte podlážku zaháknutím jejích
závěsů za háčky na držáku zadní desky.
F

V

ycvakněte černý plastový uzávěr s
pomocí jazýčku.
F

Z

asuňte prsty do hrdla a otočte modrým
uzávěrem o šestinu otáčky proti směru
chodu hodinových ručiček.
F

V

ytáhněte opatrně uzávěr směrem nahoru,
aniž byste ho upustili.
9
Ověřování

200
3008_cs_Chap09_verifications_ed01-2015

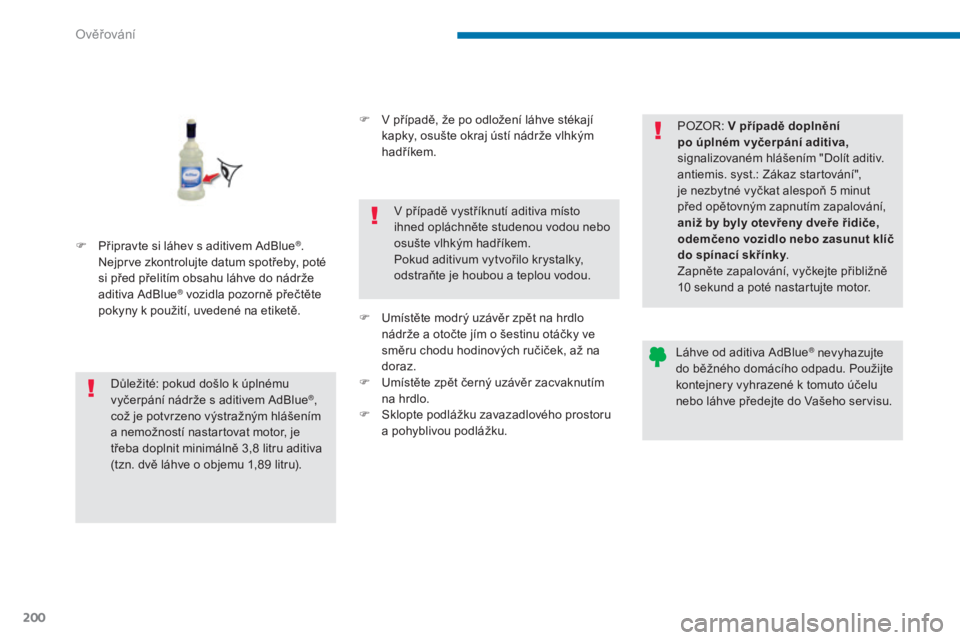

F Připravte si láhev s aditivem AdBlue®.
Nejprve zkontrolujte datum spotřeby, poté
si před přelitím obsahu láhve do nádrže
aditiva AdBlue
® vozidla pozorně přečtěte
pokyny k použití, uvedené na etiketě.
Důležité: pokud došlo k úplnému
vyčerpání nádrže s aditivem AdBlue
®,
což je potvrzeno výstražným hlášením
a nemožností nastartovat motor, je
třeba doplnit minimálně 3,8

litru aditiva
(tzn. dvě láhve o objemu 1,89

litru). F

V p
řípadě, že po odložení láhve stékají
kapky, osušte okraj ústí nádrže vlhkým
hadříkem.
V případě vystříknutí aditiva místo
ihned opláchněte studenou vodou nebo
osušte vlhkým hadříkem.
Pokud aditivum vytvořilo krystalky,
odstraňte je houbou a teplou vodou.
F
U
místěte modrý uzávěr zpět na hrdlo
nádrže a otočte jím o šestinu otáčky ve
směru chodu hodinových ručiček, až na
doraz.
F
U
místěte zpět černý uzávěr zacvaknutím
na hrdlo.
F S klopte podlážku zavazadlového prostoru
a pohyblivou podlážku. POZOR:
V případě doplnění
po úplném vyčerpání aditiva,
signalizovaném hlášením "Dolít aditiv.
antiemis. syst.: Zákaz startování",
je nezbytné vyčkat alespoň 5 minut
před opětovným zapnutím zapalování,
aniž by byly otevřeny dveře řidiče,
odemčeno vozidlo nebo zasunut klíč
do spínací skřínky .
Zapněte zapalování, vyčkejte přibližně
10 sekund a poté nastartujte motor.
Láhve od aditiva AdBlue
® nevyhazujte
do běžného domácího odpadu. Použijte
kontejnery vyhrazené k tomuto účelu
nebo láhve předejte do Vašeho servisu.
Ověřování

201
3008_cs_Chap10_infos-pratiques_ed01-2015

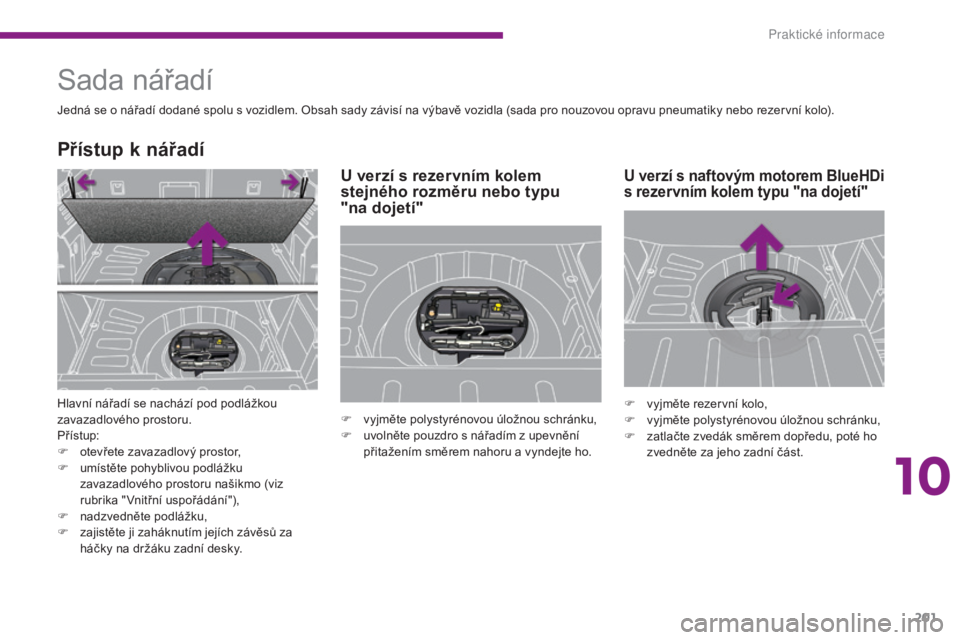

Sada nářadí
Jedná se o nářadí dodané spolu s vozidlem. Obsah sady závisí na výbavě vozidla (sada pro nouzovou opravu pneumatiky nebo rezervní kolo).
Přístup k nářadí
Hlavní nářadí se nachází pod podlážkou
zavazadlového prostoru.
Přístup:
F
o
tevřete zavazadlový prostor,
F

u
místěte pohyblivou podlážku
zavazadlového prostoru našikmo (viz
rubrika "Vnitřní uspořádání"),
F

n
adzvedněte podlážku,
F

z
ajistěte ji zaháknutím jejích závěsů za
háčky na držáku zadní desky.
U verzí s rezervním kolem
stejného rozměru nebo typu
"na dojetí"
F vyjměte polystyrénovou úložnou schránku,
F u volněte pouzdro s nářadím z upevnění
přitažením směrem nahoru a vyndejte ho.
U verzí s naftovým motorem BlueHDi
s rezervním kolem typu "na dojetí"
F vyjměte rezervní kolo,
F v yjměte polystyrénovou úložnou schránku,
F

z
atlačte zvedák směrem dopředu, poté ho
zvedněte za jeho zadní část.
10
Praktick

202
3008_cs_Chap10_infos-pratiques_ed01-2015

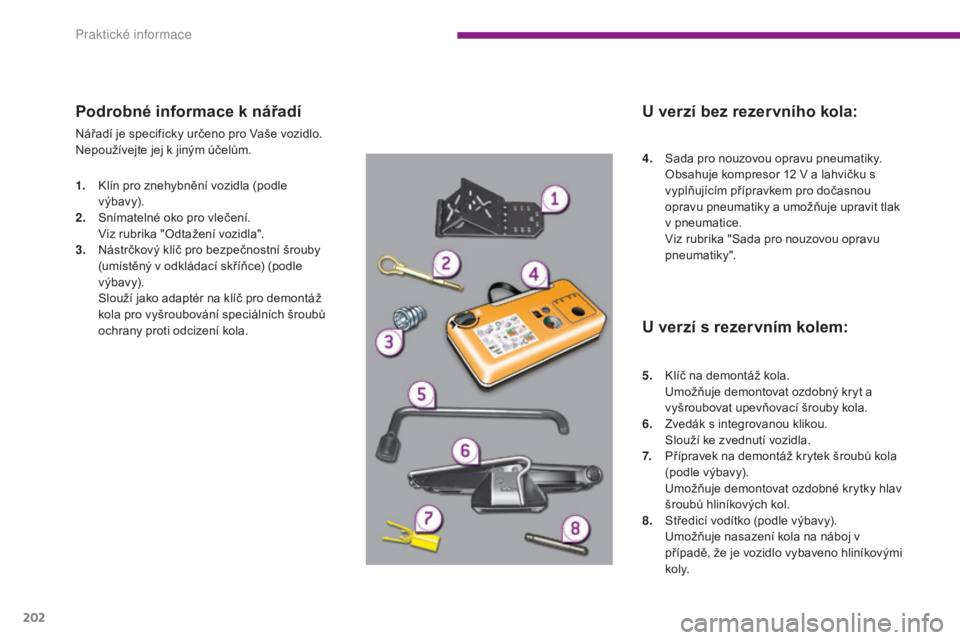

Podrobné informace k nářadí
Nářadí je specificky určeno pro Vaše vozidlo.
Nepoužívejte jej k jiným účelům.
1.
K
lín pro znehybnění vozidla (podle
výbavy).
2.
S

nímatelné oko pro vlečení.
V

iz rubrika "Odtažení vozidla".
3.
N

ástrčkový klíč pro bezpečnostní šrouby
(umístěný v odkládací skříňce) (podle
výbavy).
S

louží jako adaptér na klíč pro demontáž
kola pro vyšroubování speciálních šroubů
ochrany proti odcizení kola. 4.
S

ada pro nouzovou opravu pneumatiky.
O

bsahuje kompresor 12 V a lahvičku s
vyplňujícím přípravkem pro dočasnou
opravu pneumatiky a umožňuje upravit tlak
v pneumatice.
V

iz rubrika "Sada pro nouzovou opravu
pneumatiky".
5.
K

líč na demontáž kola.
U

možňuje demontovat ozdobný kryt a
vyšroubovat upevňovací šrouby kola.
6.
Z

vedák s integrovanou klikou.
S

louží ke zvednutí vozidla.
7.
P

řípravek na demontáž krytek šroubů kola
(podle výbavy).
U

možňuje demontovat ozdobné krytky hlav
šroubů hliníkových kol.
8.
S

tředicí vodítko (podle výbavy).
U

možňuje nasazení kola na náboj v
případě, že je vozidlo vybaveno hliníkovými
ko l y.
U verzí bez rezervního kola:
U verzí s rezervním kolem:
Praktick

203
3008_cs_Chap10_infos-pratiques_ed01-2015

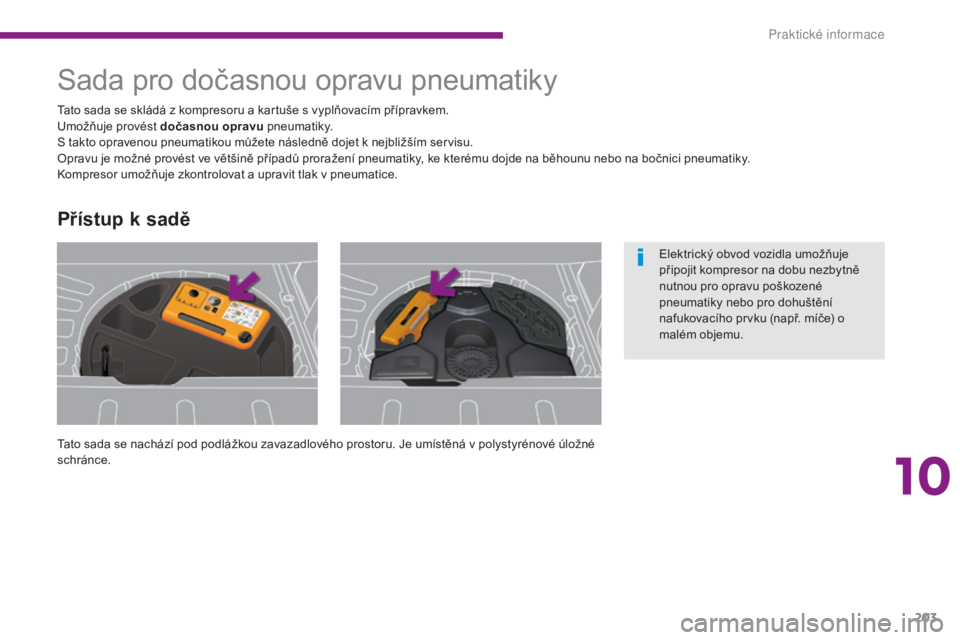

Sada pro dočasnou opravu pneumatiky
Tato sada se nachází pod podlážkou zavazadlového prostoru. Je umístěná v polystyrénové úložné
schránce. Tato sada se skládá z kompresoru a kartuše s vyplňovacím přípravkem.
Umožňuje provést dočasnou opravu pneumatiky.
S takto opravenou pneumatikou můžete následně dojet k nejbližším servisu.
Opravu je možné provést ve většině případů proražení pneumatiky, ke kterému dojde na běhounu nebo na bočnici pneumatiky.
Kompresor umožňuje zkontrolovat a upravit tlak v pneumatice.
Přístup k sadě
Elektrický obvod vozidla umožňuje
připojit kompresor na dobu nezbytně
nutnou pro opravu poškozené
pneumatiky nebo pro dohuštění
nafukovacího prvku (např. míče) o
malém objemu.
10
Pr

204
3008_cs_Chap10_infos-pratiques_ed01-2015

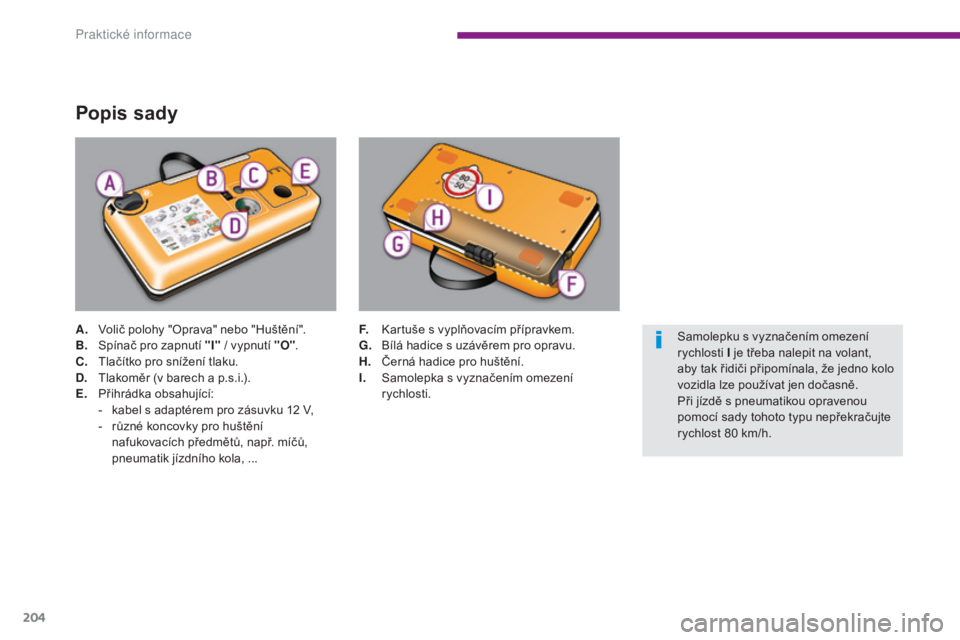

Popis sady
A. Volič polohy "Oprava" nebo "Huštění".
B. Spínač pro zapnutí "I" / vypnutí "O".
C.
T

lačítko pro snížení tlaku.
D.
T

lakoměr (v barech a p.s.i.).
E.
P

řihrádka obsahující:
-

k
abel s adaptérem pro zásuvku 12 V,
-

r
ůzné koncovky pro huštění
nafukovacích předmětů, např. míčů,
pneumatik jízdního kola, ... F. K
artuše s vyplňovacím přípravkem.
G. B ílá hadice s uzávěrem pro opravu.
H.
Č

erná hadice pro huštění.
I.
S

amolepka s vyznačením omezení
rychlosti. Samolepku s vyznačením omezení
rychlosti I je třeba nalepit na volant,
aby tak řidiči připomínala, že jedno kolo
vozidla lze používat jen dočasně.
Při jízdě s pneumatikou opravenou
pomocí sady tohoto typu nepřekračujte
rychlost 80
km/h.
Praktick

205
3008_cs_Chap10_infos-pratiques_ed01-2015

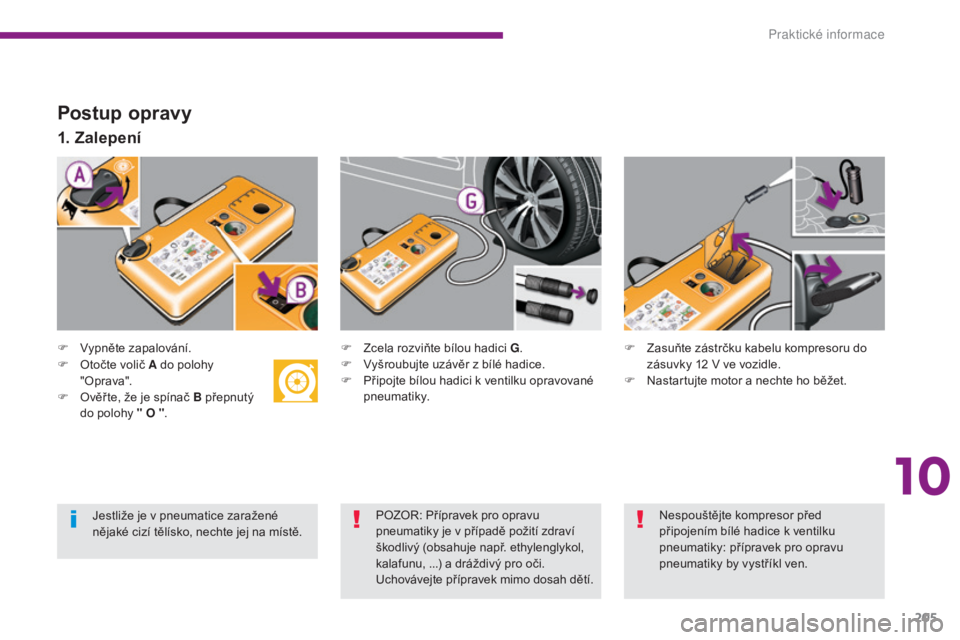

Postup opravy
F Vypněte zapalování.
1. Zalepení
F Zcela rozviňte bílou hadici G.
F V yšroubujte uzávěr z bílé hadice.
F

P
řipojte bílou hadici k ventilku opravované
pneumatiky. F
Z asuňte zástrčku kabelu kompresoru do
zásuvky 12 V ve vozidle.
F

N
astartujte motor a nechte ho běžet.
F

O

točte volič A do polohy
" O prava".
F

O

věř te, že je spínač B přepnutý
do polohy " O " .
POZOR: Přípravek pro opravu
pneumatiky je v případě požití zdraví
škodlivý (obsahuje např. ethylenglykol,
kalafunu, ...) a dráždivý pro oči.
Uchovávejte přípravek mimo dosah dětí.
Jestliže je v pneumatice zaražené
nějaké cizí tělísko, nechte jej na místě.
Nespouštějte kompresor před
připojením bílé hadice k ventilku
pneumatiky: přípravek pro opravu
pneumatiky by vystříkl ven.
10
Praktick

206
3008_cs_Chap10_infos-pratiques_ed01-2015

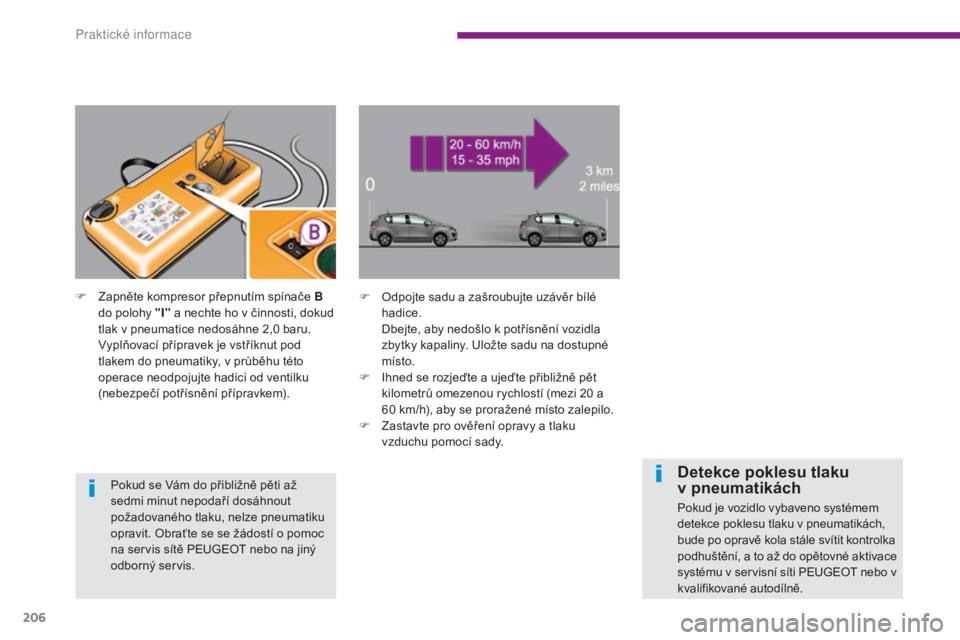

F Odpojte sadu a zašroubujte uzávěr bílé hadice.
D

bejte, aby nedošlo k potřísnění vozidla
zbytky kapaliny. Uložte sadu na dostupné
místo.
F

I
hned se rozjeďte a ujeďte přibližně pět
kilometrů omezenou rychlostí (mezi 20
a
60
km/h), aby se proražené místo zalepilo.
F

Z
astavte pro ověření opravy a tlaku
vzduchu pomocí sady.
F
Z
apněte kompresor přepnutím spínače B
do polohy "I" a nechte ho v činnosti, dokud
tlak v pneumatice nedosáhne 2,0

baru.
V

yplňovací přípravek je vstříknut pod
tlakem do pneumatiky, v průběhu této
operace neodpojujte hadici od ventilku
(nebezpečí potřísnění přípravkem).
Pokud se Vám do přibližně pěti až
sedmi minut nepodaří dosáhnout
požadovaného tlaku, nelze pneumatiku
opravit. Obraťte se se žádostí o pomoc
na servis sítě PEUGEOT nebo na jiný
odborný servis.
Detekce poklesu tlaku
v pneumatikách
Pokud je vozidlo vybaveno systémem
detekce poklesu tlaku v pneumatikách,
bude po opravě kola stále svítit kontrolka
podhuštění, a to až do opětovné aktivace
systému v servisní síti PEUGEOT nebo v
kvalifikované autodílně.
Praktick

207
3008_cs_Chap10_infos-pratiques_ed01-2015
F Otočte volič A do polohy "Huštění".
F

Z
cela rozviňte černou hadici H .
F

P
řipojte černou hadici
kompresoru přímo k ventilku opraveného
kola. F
P řipojte zástrčku kabelu kompresoru k
zásuvce 12 V vozidla.
F

N
astartujte motor a nechte ho běžet.F
U pravte tlak pomocí kompresoru (pro
zvýšení tlaku: spínač B v poloze " I"; pro
snížení tlaku: spínač B v poloze "O" a
stisknutí tlačítka C ) na hodnotu uvedenou
na štítku s tlaky huštění pneumatik vozidla
(štítek se nachází na sloupku dveří na
straně řidiče).
V

elká ztráta tlaku je příznakem
nedostatečně zalepeného místa poškození,
proto svěř te opravu vozidla servisu sítě
PEUGEOT nebo jinému odbornému
servisu.
F

O
dpojte sadu a uložte ji.
F

J
eďte omezenou rychlostí (nejvýše
80
km/h) a omezte délku cesty na přibližně
200
km.
2. Huštění
Dostavte se co nejdříve do servisu sítě
PEUGEOT nebo do jiného odborného
servisu.
Vždy mechanika upozorněte, že jste
použili sadu pro opravu pneumatiky. Po
diagnostice vám mechanik sdělí, zda
může být pneumatika opravena, nebo
zda musí být vyměněna.
10
Praktick

208
3008_cs_Chap10_infos-pratiques_ed01-2015

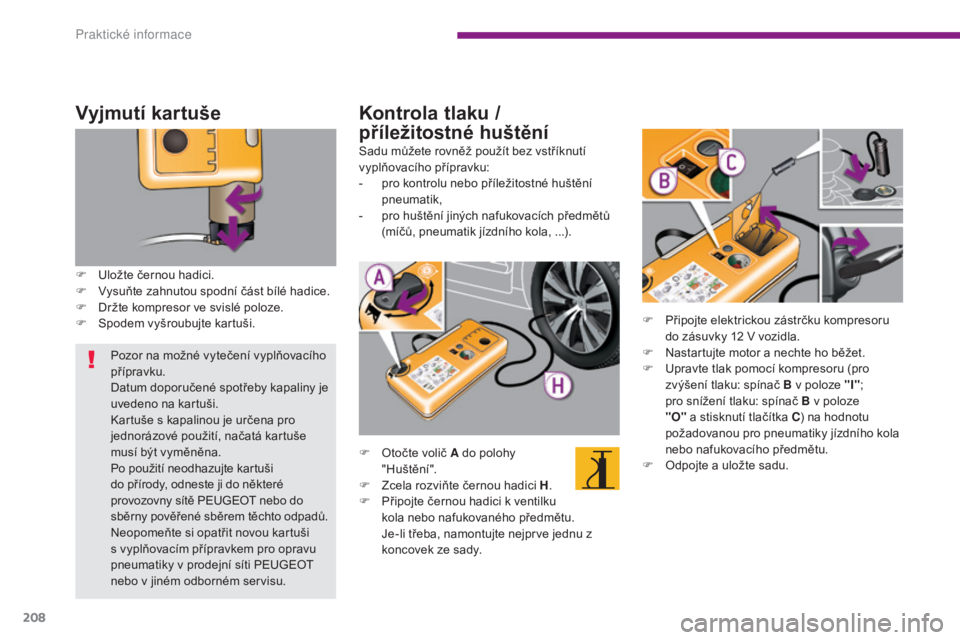

Vyjmutí kartuše
F Uložte černou hadici.
F V ysuňte zahnutou spodní část bílé hadice.
F

D
ržte kompresor ve svislé poloze.
F

S
podem vyšroubujte kartuši.
Kontrola tlaku /
příležitostné huštění
F Otočte volič A do polohy "Huštění".
F

Z
cela rozviňte černou hadici H .
F

P
řipojte černou hadici k ventilku
kola nebo nafukovaného předmětu.
J

e-li třeba, namontujte nejprve jednu z
koncovek ze sady.
Sadu můžete rovněž použít bez vstříknutí
vyplňovacího přípravku:
-

p
ro kontrolu nebo příležitostné huštění
pneumatik,
-
p
ro huštění jiných nafukovacích předmětů
(míčů, pneumatik jízdního kola, ...).
F
P
řipojte elektrickou zástrčku kompresoru
do zásuvky 12 V vozidla.
F
N
astartujte motor a nechte ho běžet.
F
U
pravte tlak pomocí kompresoru (pro
zvýšení tlaku: spínač B v poloze "I" ;
pro snížení tlaku: spínač B v poloze
"O" a stisknutí tlačítka C ) na hodnotu
požadovanou pro pneumatiky jízdního kola
nebo nafukovacího předmětu.
F O dpojte a uložte sadu.
Pozor na možné vytečení vyplňovacího
přípravku.
Datum doporučené spotřeby kapaliny je
uvedeno na kartuši.
Kartuše s kapalinou je určena pro
jednorázové použití, načatá kartuše
musí být vyměněna.
Po použití neodhazujte kartuši
do přírody, odneste ji do některé
provozovny sítě PEUGEOT nebo do
sběrny pověřené sběrem těchto odpadů.
Neopomeňte si opatřit novou kartuši
s vyplňovacím přípravkem pro opravu
pneumatiky v prodejní síti PEUGEOT
nebo v jiném odborném servisu.
Praktick
