PEUGEOT 3008 2017 Instrukcja obsługi (in Polish)

319
3008-2_pl_Chap08_en cas-de-panne_ed01-2016

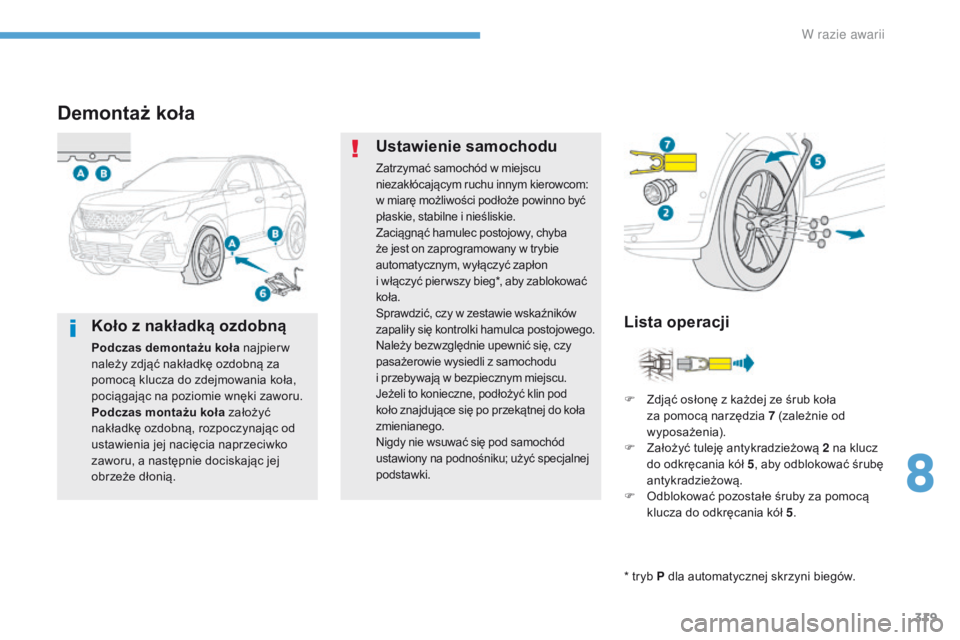

Demontaż koła
* tryb P dla automatycznej skrzyni biegów.
Lista operacji
Ustawienie samochodu
Zatrzymać samochód w miejscu
niezakłócającym ruchu innym kierowcom:
w miarę możliwości podłoże powinno być
płaskie, stabilne i nieśliskie.
Zaciągnąć hamulec postojowy, chyba
że jest on zaprogramowany w trybie
automatycznym, wyłączyć zapłon
i
włączyć pier wszy bieg*, aby zablokować
koła.
Sprawdzić, czy w zestawie wskaźników
zapaliły się kontrolki hamulca postojowego.
Należy bezwzględnie upewnić się, czy
pasażerowie wysiedli z samochodu
i
przebywają w bezpiecznym miejscu.
Jeżeli to konieczne, podłożyć klin pod
koło znajdujące się po przekątnej do koła
zmienianego.
Nigdy nie wsuwać się pod samochód
ustawiony na podnośniku; użyć specjalnej
podstawki.
F Zdjąć osłonę z każdej ze śrub koła za pomocą narzędzia 7 (zależnie od
wyposażenia).
F

Z
ałożyć tuleję antykradzieżową 2 na klucz
do odkręcania kół 5 , aby odblokować śrubę
antykradzieżową.
F

O
dblokować pozostałe śruby za pomocą
klucza do odkręcania kół 5 .
Koło z nakładką ozdobną
Podczas demontażu koła najpierw
należy zdjąć nakładkę ozdobną za
pomocą klucza do zdejmowania koła,
pociągając na poziomie wnęki zaworu.
Podczas montażu koła założyć
nakładkę ozdobną, rozpoczynając od
ustawienia jej nacięcia naprzeciwko
zaworu, a następnie dociskając jej
obrzeże dłonią.
8
W razie awarii

320
3008-2_pl_Chap08_en cas-de-panne_ed01-2016

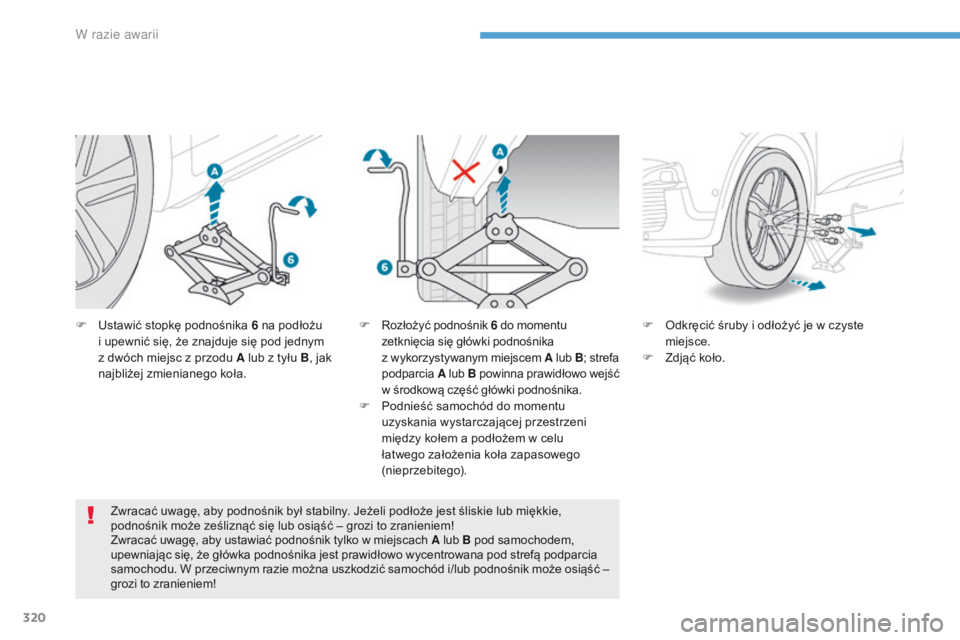

F Ustawić stopkę podnośnika 6 na podłożu i upewnić się, że znajduje się pod jednym
z dwóch miejsc z przodu A lub z tyłu B , jak
najbliżej zmienianego koła.
Zwracać uwagę, aby podnośnik był stabilny. Jeżeli podłoże jest śliskie lub miękkie,
podnośnik może ześliznąć się lub osiąść – grozi to zranieniem!
Zwracać uwagę, aby ustawiać podnośnik tylko w miejscach A lub B pod samochodem,
upewniając się, że główka podnośnika jest prawidłowo wycentrowana pod strefą podparcia
samochodu. W przeciwnym razie można uszkodzić samochód i/lub podnośnik może osiąść –
grozi to zranieniem! F
O dkręcić śruby i odłożyć je w czyste
miejsce.
F

Z
djąć koło.
F
R ozłożyć podnośnik 6
do momentu
zetknięcia się główki podnośnika
z
wykorzystywanym miejscem A lub B; strefa
podparcia A lub B powinna prawidłowo wejść
w środkową część główki podnośnika.
F

P
odnieść samochód do momentu
uzyskania wystarczającej przestrzeni
między kołem a podłożem w celu
łatwego założenia koła zapasowego
(nieprzebitego).
W razie awarii

321
3008-2_pl_Chap08_en cas-de-panne_ed01-2016
Lista operacji
F Założyć koło na piastę.
F P rzykręcić śruby ręką.
F

D
okręcić wstępnie śrubę antykradzieżową
za pomocą klucza do odkręcania śrub 5 ,
wyposażonego w tuleję antykradzieżową
2 .
F


D
okręcić wstępnie pozostałe śruby za
pomocą samego klucza do odkręcania
śrub 5 .
F

O
puścić samochód.
F

Z
łożyć podnośnik 6 i wyciągnąć spod
samochodu.

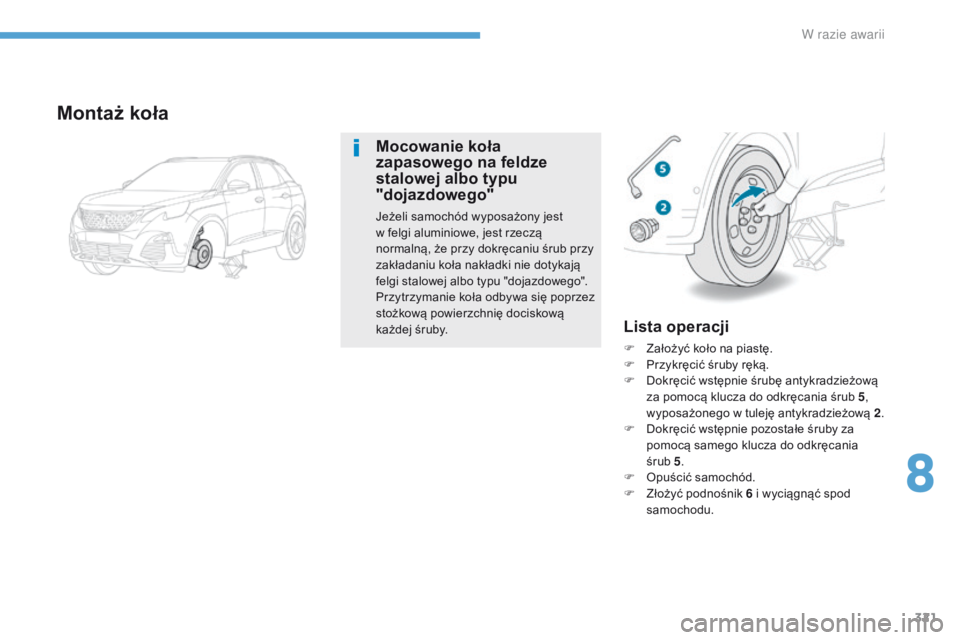

Montaż koła
Mocowanie koła
zapasowego na feldze
stalowej albo typu
"dojazdowego"
Jeżeli samochód wyposażony jest
w felgi aluminiowe, jest rzeczą
normalną, że przy dokręcaniu śrub przy
zakładaniu koła nakładki nie dotykają
felgi stalowej albo typu "dojazdowego".
Przytrzymanie koła odbywa się poprzez
stożkową powierzchnię dociskową
każdej śruby.
8
W razie awarii

322
3008-2_pl_Chap08_en cas-de-panne_ed01-2016

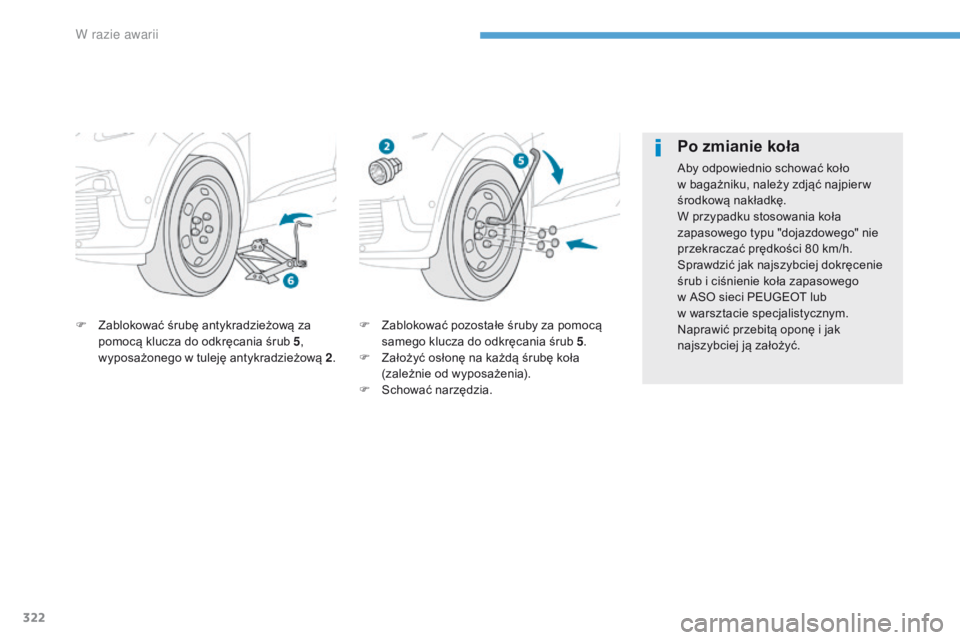

F Zablokować pozostałe śruby za pomocą samego klucza do odkręcania śrub 5 .
F

Z
ałożyć osłonę na każdą śrubę koła
(zależnie od wyposażenia).
F

S
chować narzędzia.
F
Z
ablokować śrubę antykradzieżową za
pomocą klucza do odkręcania śrub 5 ,
wyposażonego w tuleję antykradzieżową
2 .
Po zmianie koła
Aby odpowiednio schować koło
w
bagażniku, należy zdjąć najpier w
środkową nakładkę.
W przypadku stosowania koła
zapasowego typu "dojazdowego" nie
przekraczać prędkości 80 km/h.
Sprawdzić jak najszybciej dokręcenie
śrub i ciśnienie koła zapasowego
w
ASO sieci PEUGEOT lub
w
warsztacie specjalistycznym.
Naprawić przebitą oponę i jak
najszybciej ją założyć.
W razie awarii

323
3008-2_pl_Chap08_en cas-de-panne_ed01-2016

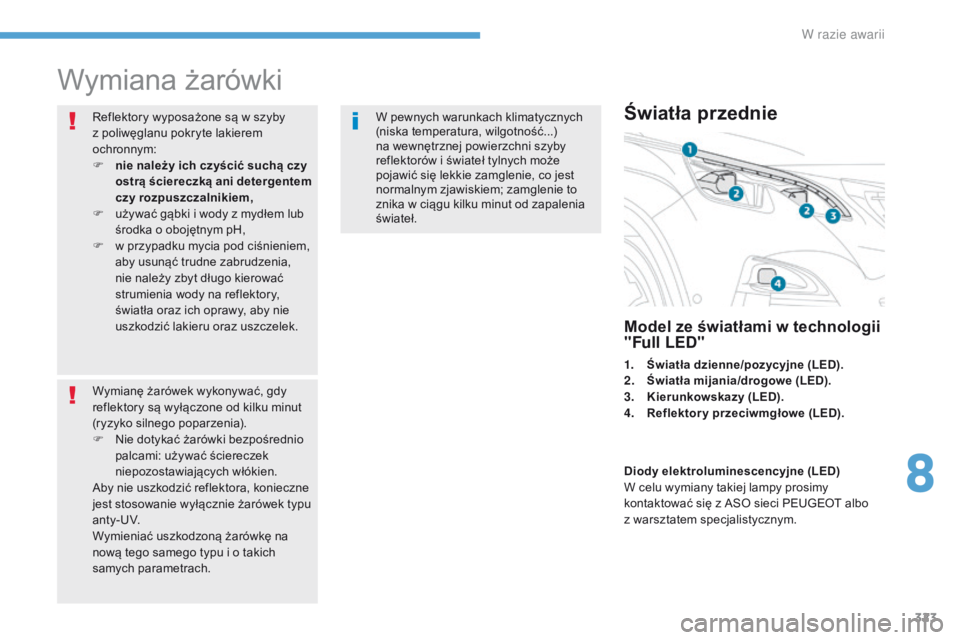

Wymiana żarówki
Reflektory wyposażone są w szyby
z poliwęglanu pokryte lakierem
ochronnym:
F
n
ie należy ich czyścić suchą czy
ostrą ściereczką ani detergentem
czy rozpuszczalnikiem,
F

u
żywać gąbki i wody z mydłem lub
środka o obojętnym pH,
F

w p
rzypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek.
Wymianę żarówek wykonywać, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia).
F

N
ie dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających włókien.
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek typu
a n t y - U V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich
samych parametrach.Światła przednie
Model ze światłami w technologii
"Full LED"
1. Światła dzienne/ pozycyjne (LED).
2. Ś wiatła mijania /drogowe (LED).
3.
K

ierunkowskazy (LED).
4.
R

eflektory przeciwmgłowe (LED).
W pewnych warunkach klimatycznych
(niska temperatura, wilgotność...)
na wewnętrznej powierzchni szyby
reflektorów i świateł tylnych może
pojawić się lekkie zamglenie, co jest
normalnym zjawiskiem; zamglenie to
znika w ciągu kilku minut od zapalenia
świateł.
Diody elektroluminescencyjne (LED)
W celu wymiany takiej lampy prosimy
kontaktować się z ASO sieci PEUGEOT albo
z warsztatem specjalistycznym.
8
W razie awarii

324
3008-2_pl_Chap08_en cas-de-panne_ed01-2016

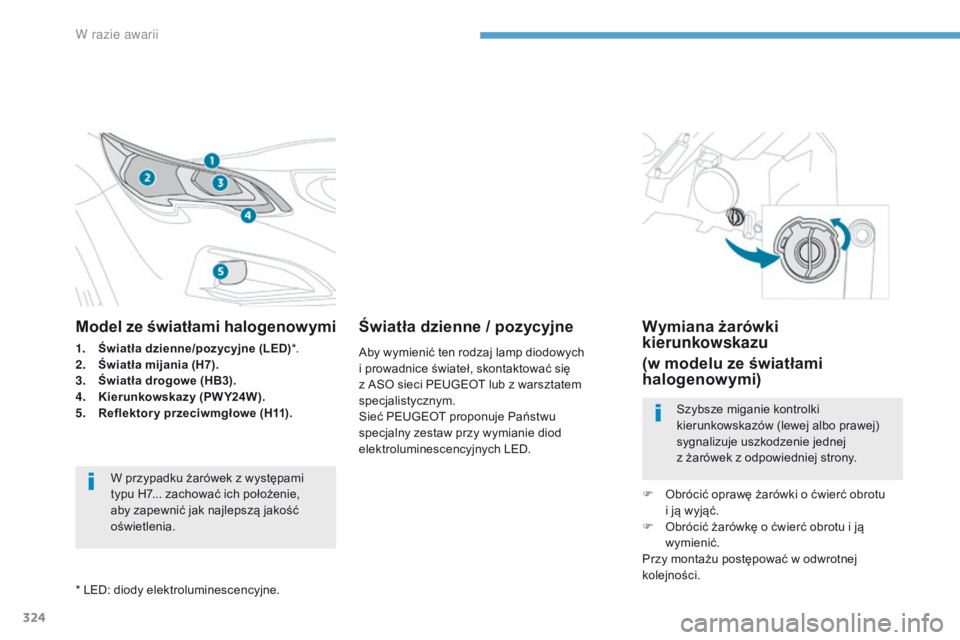

Model ze światłami halogenowymi
1. Światła dzienne/pozycyjne (LED)*.
2. Ś wiatła mijania (H7).
3.
Ś

wiatła drogowe (HB3).
4.
K

ierunkowskazy (PW Y24W).
5.
R

eflektory przeciwmgłowe ( H11) .
W przypadku żarówek z występami
typu H7... zachować ich położenie,
aby zapewnić jak najlepszą jakość
oświetlenia.
* LED: diody elektroluminescencyjne.
Światła dzienne / pozycyjne
Aby wymienić ten rodzaj lamp diodowych
i prowadnice świateł, skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Sieć PEUGEOT proponuje Państwu
specjalny zestaw przy wymianie diod
elektroluminescencyjnych LED.
Wymiana żarówki
kierunkowskazu
(w modelu ze światłami
halogenowymi)
Szybsze miganie kontrolki
kierunkowskazów (lewej albo prawej)
sygnalizuje uszkodzenie jednej
z
żarówek z odpowiedniej strony.
F

O

brócić oprawę żarówki o ćwierć obrotu
i

ją wyjąć.
F

O

brócić żarówkę o ćwierć obrotu i ją
wymienić.
Przy montażu postępować w odwrotnej
kolejności.
W razie awarii

325
3008-2_pl_Chap08_en cas-de-panne_ed01-2016

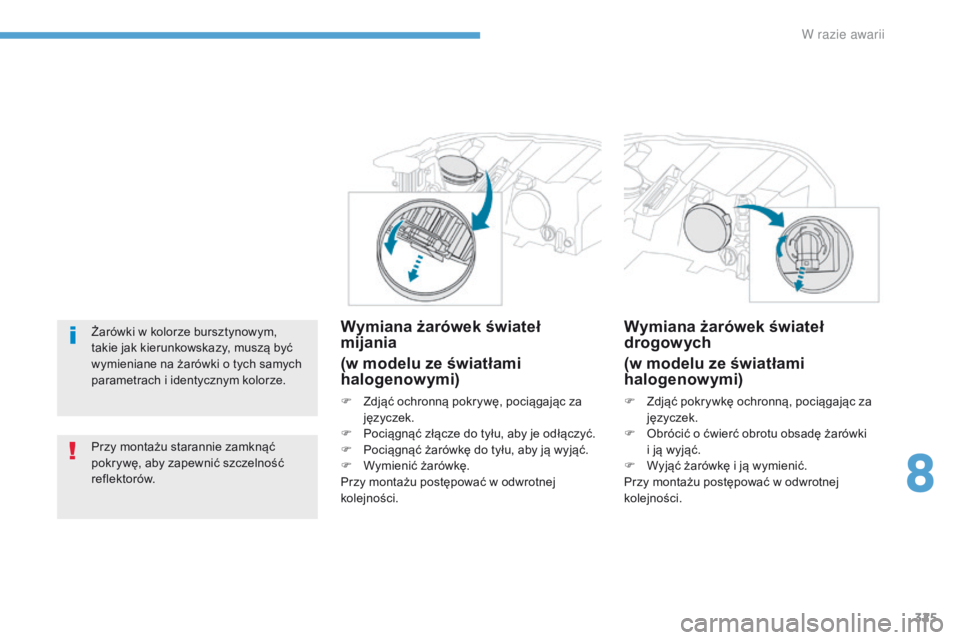

Żarówki w kolorze bursztynowym,
takie jak kierunkowskazy, muszą być
wymieniane na żarówki o tych samych
parametrach i identycznym kolorze.
Przy montażu starannie zamknąć
pokrywę, aby zapewnić szczelność
reflektorów.Wymiana żarówek świateł
mijania
(w modelu ze światłami
halogenowymi)
F Zdjąć ochronną pokrywę, pociągając za języczek.
F

P
ociągnąć złącze do tyłu, aby je odłączyć.
F

P
ociągnąć żarówkę do tyłu, aby ją wyjąć.
F

W
ymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Wymiana żarówek świateł
drogowych
(w modelu ze światłami
halogenowymi)
F Zdjąć pokrywkę ochronną, pociągając za języczek.
F

O
brócić o ćwierć obrotu obsadę żarówki
i
ją wyjąć.
F

W
yjąć żarówkę i ją wymienić.
Przy montażu postępować w odwrotnej
kolejności.
8
W razie awarii

326
3008-2_pl_Chap08_en cas-de-panne_ed01-2016

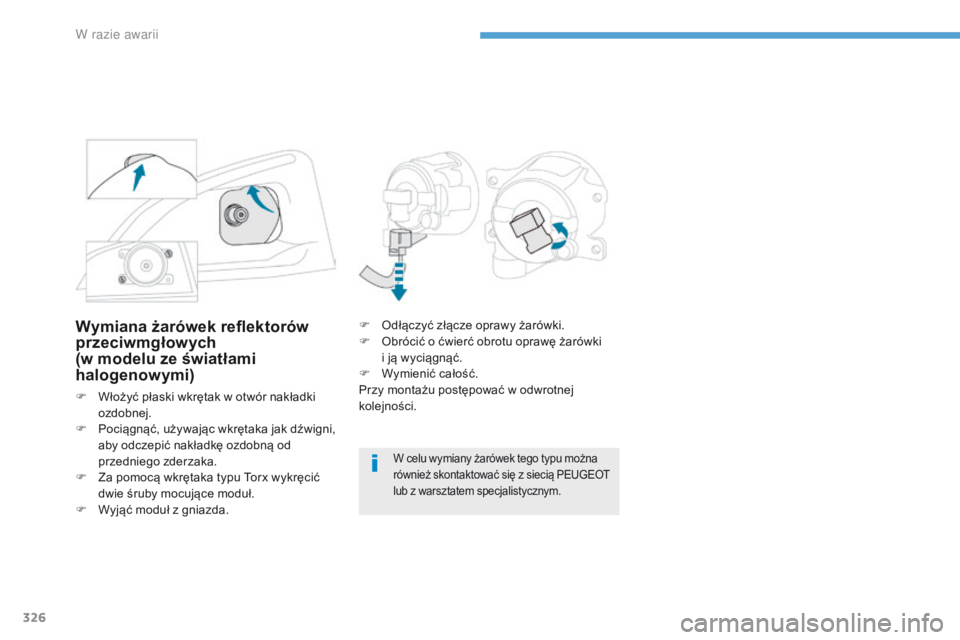

Wymiana żarówek reflektorów
przeciwmgłowych
(w modelu ze światłami
halogenowymi)
F Włożyć płaski wkrętak w otwór nakładki ozdobnej.
F

P
ociągnąć, używając wkrętaka jak dźwigni,
aby odczepić nakładkę ozdobną od
przedniego zderzaka.
F

Z
a pomocą wkrętaka typu Torx wykręcić
dwie śruby mocujące moduł.
F

W
yjąć moduł z gniazda. F

O
dłączyć złącze oprawy żarówki.
F
O
brócić o ćwierć obrotu oprawę żarówki
i ją wyciągnąć.
F
W
ymienić całość.
Przy montażu postępować w odwrotnej
kolejności.
W celu wymiany żarówek tego typu można
również skontaktować się z siecią PEUGEOT
lub z warsztatem specjalistycznym.
W

327
3008-2_pl_Chap08_en cas-de-panne_ed01-2016

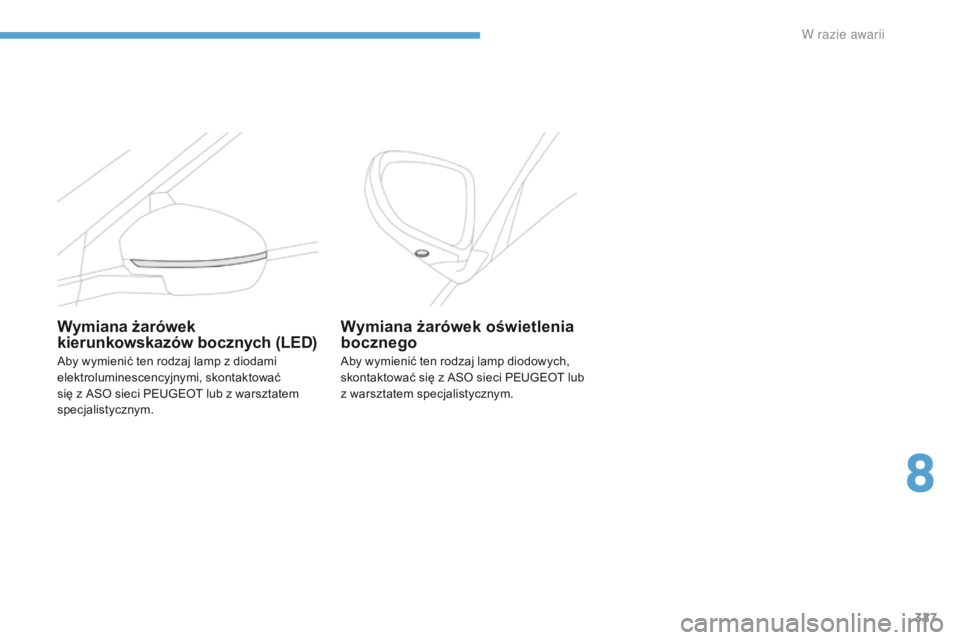

Wymiana żarówek oświetlenia
bocznego
Aby wymienić ten rodzaj lamp diodowych,
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Wymiana żarówek
kierunkowskazów bocznych (LED)
Aby wymienić ten rodzaj lamp z diodami
elektroluminescencyjnymi, skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
8
W

328
3008-2_pl_Chap08_en cas-de-panne_ed01-2016

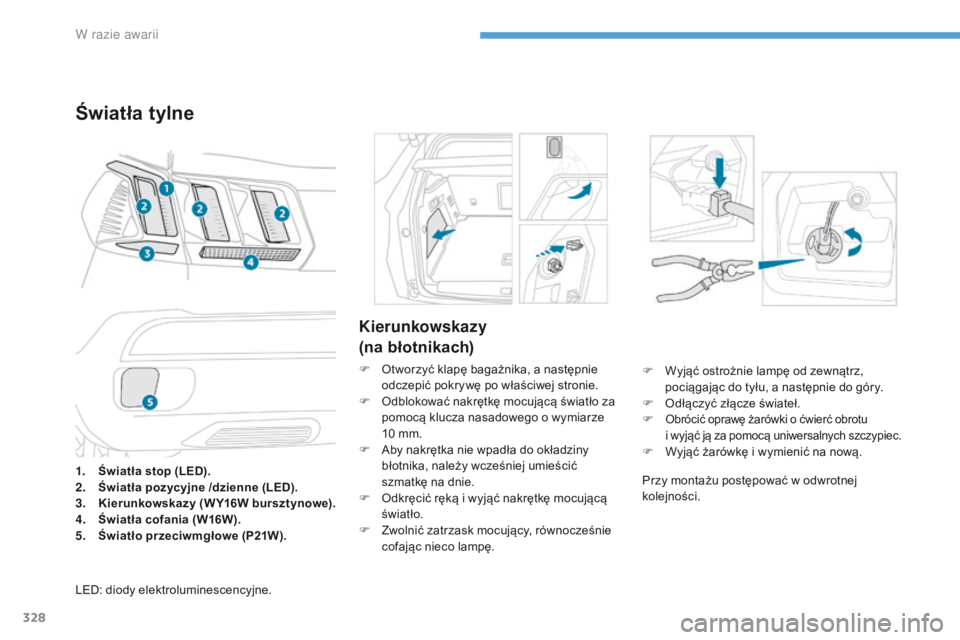

Kierunkowskazy
(na błotnikach)
F Otworzyć klapę bagażnika, a następnie odczepić pokrywę po właściwej stronie.
F

O
dblokować nakrętkę mocującą światło za
pomocą klucza nasadowego o wymiarze
10 mm.
F

A
by nakrętka nie wpadła do okładziny
błotnika, należy wcześniej umieścić
szmatkę na dnie.
F

O
dkręcić ręką i wyjąć nakrętkę mocującą
światło.
F

Z
wolnić zatrzask mocujący, równocześnie
cofając nieco lampę.
Światła tylne
1. Światła stop (LED).
2. Ś wiatła pozycyjne /dzienne (LED).
3.
K

ierunkowskazy (W Y16W bursztynowe).
4.
Ś

wiatła cofania (W16W).
5.
Ś

wiatło przeciwmgłowe (P21W).
LED: diody elektroluminescencyjne. F

W
yjąć ostrożnie lampę od zewnątrz,
pociągając do tyłu, a następnie do góry.
F
O
dłączyć złącze świateł.
F
Obrócić oprawę żarówki o ćwierć obrotu
i
wyjąć ją za pomocą uniwersalnych szczypiec.
F Wyjąć żarówkę i wymienić na nową.
Przy montażu postępować w odwrotnej
kolejności.
