PEUGEOT 3008 2017 Manual del propietario (in Spanish)

39
3008-2_es_Chap01_instruments-de-bord_ed01-2016

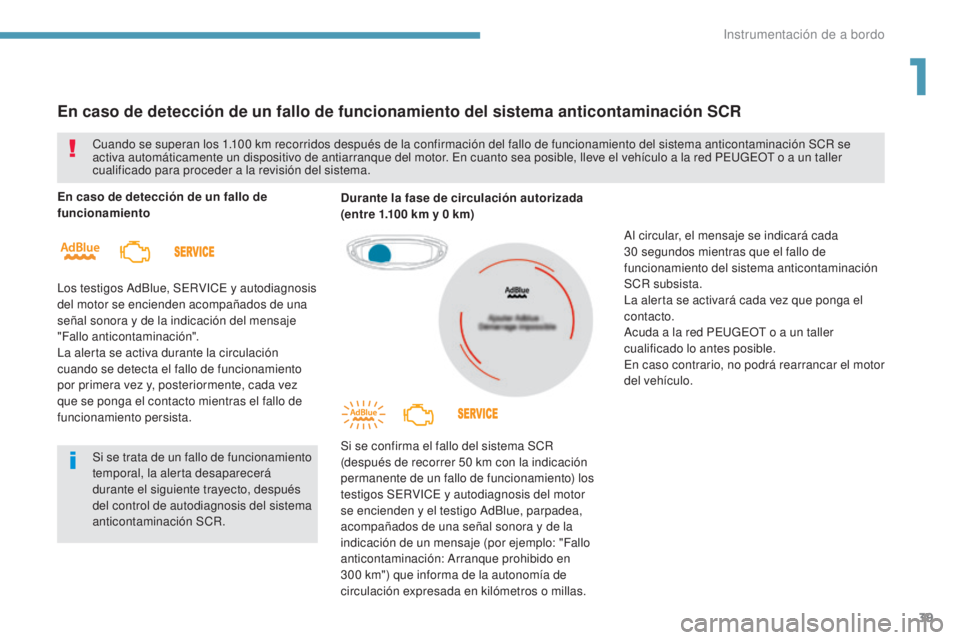

En caso de detección de un fallo de funcionamiento del sistema anticontaminación SCR
En caso de detección de un fallo de
funcionamiento
Los testigos AdBlue, SERVICE y autodiagnosis
del motor se encienden acompañados de una
señal sonora y de la indicación del mensaje
"Fallo anticontaminación".
La alerta se activa durante la circulación
cuando se detecta el fallo de funcionamiento
por primera vez y, posteriormente, cada vez
que se ponga el contacto mientras el fallo de
funcionamiento persista.Durante la fase de circulación autorizada
(entre 1.100
km y 0 km)
Si se confirma el fallo del sistema SCR
(después de recorrer 50
km con la indicación
permanente de un fallo de funcionamiento) los
testigos SERVICE y autodiagnosis del motor
se encienden y el testigo AdBlue, parpadea,
acompañados de una señal sonora y de la
indicación de un mensaje (por ejemplo: "Fallo
anticontaminación: Arranque prohibido en
300
km") que informa de la autonomía de
circulación expresada en kilómetros o millas.
Cuando se superan los 1.100
km recorridos después de la confirmación del fallo de funcionamiento del sistema anticontaminación SCR se
activa automáticamente un dispositivo de antiarranque del motor. En cuanto sea posible, lleve el vehículo a la red PEUGEOT o a un taller
cualificado para proceder a la revisión del sistema.
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá
durante el siguiente trayecto, después
del control de autodiagnosis del sistema
anticontaminación SCR. Al circular, el mensaje se indicará cada
30
segundos mientras que el fallo de
funcionamiento del sistema anticontaminación
SCR subsista.
La alerta se activará cada vez que ponga el
contacto.
Acuda a la red PEUGEOT o a un taller
cualificado lo antes posible.
En caso contrario, no podrá rearrancar el motor
del vehículo.
1
Instrumentación de a bordo

40
3008-2_es_Chap01_instruments-de-bord_ed01-2016

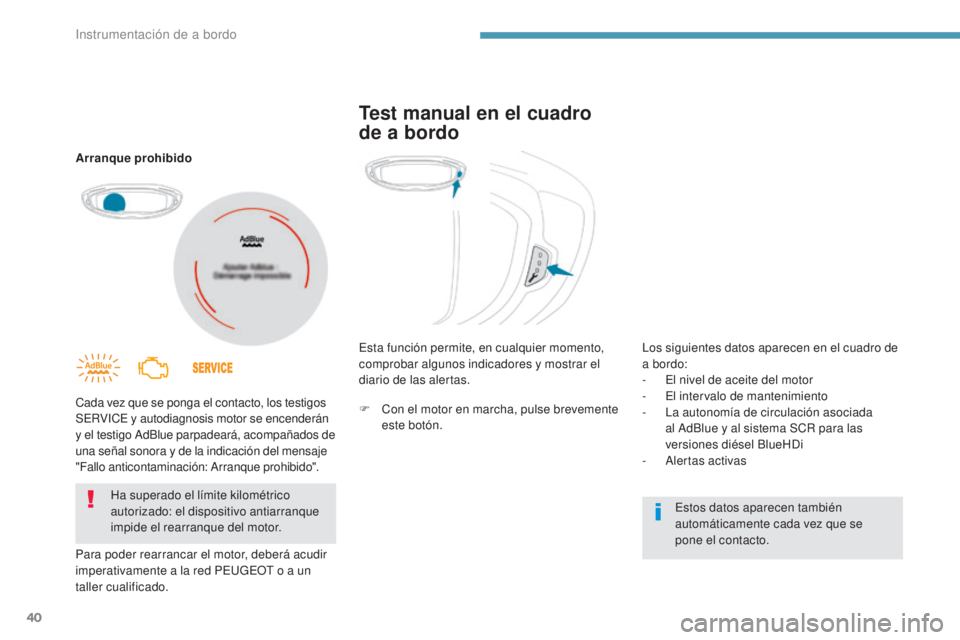

Arranque prohibido
Cada vez que se ponga el contacto, los testigos
SERVICE y autodiagnosis motor se encenderán
y el testigo AdBlue parpadeará, acompañados de
una señal sonora y de la indicación del mensaje
"Fallo anticontaminación: Arranque prohibido".
Para poder rearrancar el motor, deberá acudir
imperativamente a la red PEUGEOT o a un
taller cualificado.Ha superado el límite kilométrico
autorizado: el dispositivo antiarranque
impide el rearranque del motor. Esta función permite, en cualquier momento,
comprobar algunos indicadores y mostrar el
diario de las alertas.
Estos datos aparecen también
automáticamente cada vez que se
pone el contacto.
Test manual en el cuadro
de a bordo
Los siguientes datos aparecen en el cuadro de
a bordo:
-
E
l nivel de aceite del motor
-

E
l intervalo de mantenimiento
-

L
a autonomía de circulación asociada
al AdBlue y al sistema SCR para las
versiones diésel BlueHDi
-

A
lertas activas
F

C

on el motor en marcha, pulse brevemente
este botón.
Instrumentación de a bordo

41
3008-2_es_Chap01_instruments-de-bord_ed01-2016

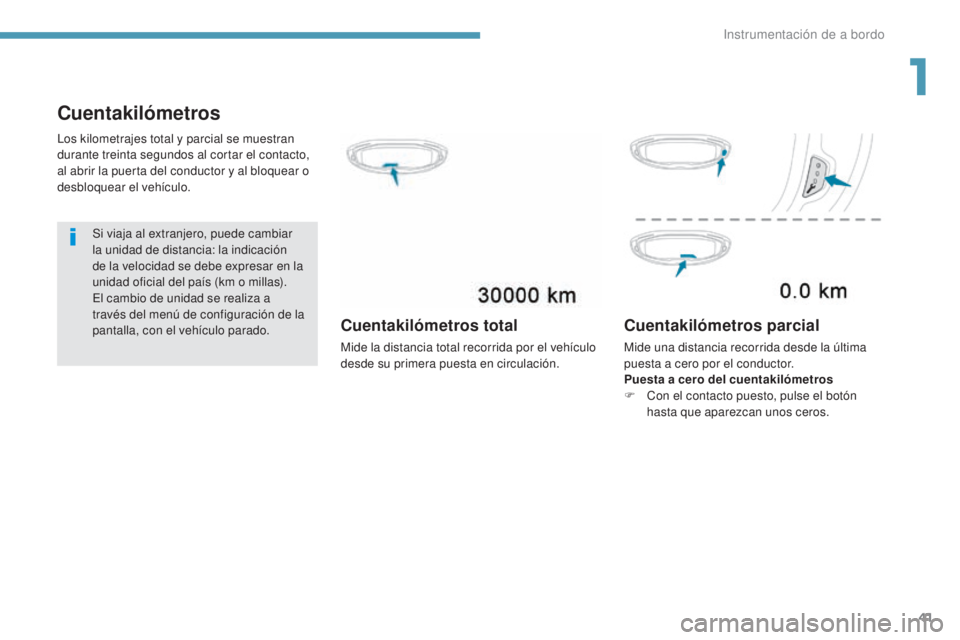

Cuentakilómetros
Si viaja al extranjero, puede cambiar
la unidad de distancia: la indicación
de la velocidad se debe expresar en la
unidad oficial del país (km o millas).
El cambio de unidad se realiza a
través del menú de configuración de la
pantalla, con el vehículo parado.
Los kilometrajes total y parcial se muestran
durante treinta segundos al cortar el contacto,
al abrir la puerta del conductor y al bloquear o
desbloquear el vehículo.
Cuentakilómetros total
Mide la distancia total recorrida por el vehículo
desde su primera puesta en circulación.
Cuentakilómetros parcial
Mide una distancia recorrida desde la última
puesta a cero por el conductor.
Puesta a cero del cuentakilómetros
F

C
on el contacto puesto, pulse el botón
hasta que aparezcan unos ceros.
1
Instrumentación de a bordo

42
3008-2_es_Chap01_instruments-de-bord_ed01-2016

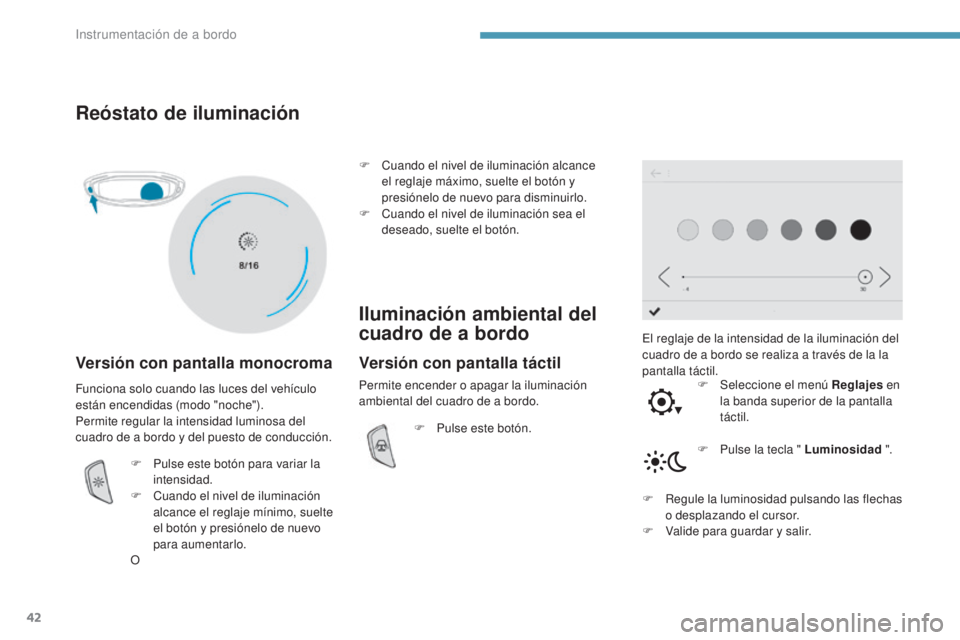

Reóstato de iluminación
Versión con pantalla monocroma
El reglaje de la intensidad de la iluminación del
cuadro de a bordo se realiza a través de la la
pantalla táctil.F

Sel
eccione el menú Reglajes en
la banda superior de la pantalla
táctil.
Funciona solo cuando las luces del vehículo
están encendidas (modo "noche").
Permite regular la intensidad luminosa del
cuadro de a bordo y del puesto de conducción.
F

P

ulse este botón para variar la
intensidad.
F

C

uando el nivel de iluminación
alcance el reglaje mínimo, suelte
el botón y presiónelo de nuevo
para aumentarlo.
O F

C

uando el nivel de iluminación alcance
el reglaje máximo, suelte el botón y
presiónelo de nuevo para disminuirlo.
F

C

uando el nivel de iluminación sea el
deseado, suelte el botón.
Iluminación ambiental del
cuadro de a bordo
F Pulse este botón.
F
P
ulse la tecla " Luminosidad ".
F

R
egule la luminosidad pulsando las flechas
o desplazando el cursor.
F

V
alide para guardar y salir.
Versión con pantalla táctil
Permite encender o apagar la iluminación
ambiental del cuadro de a bordo.
Instrumentación de a bordo

43
3008-2_es_Chap01_instruments-de-bord_ed01-2016

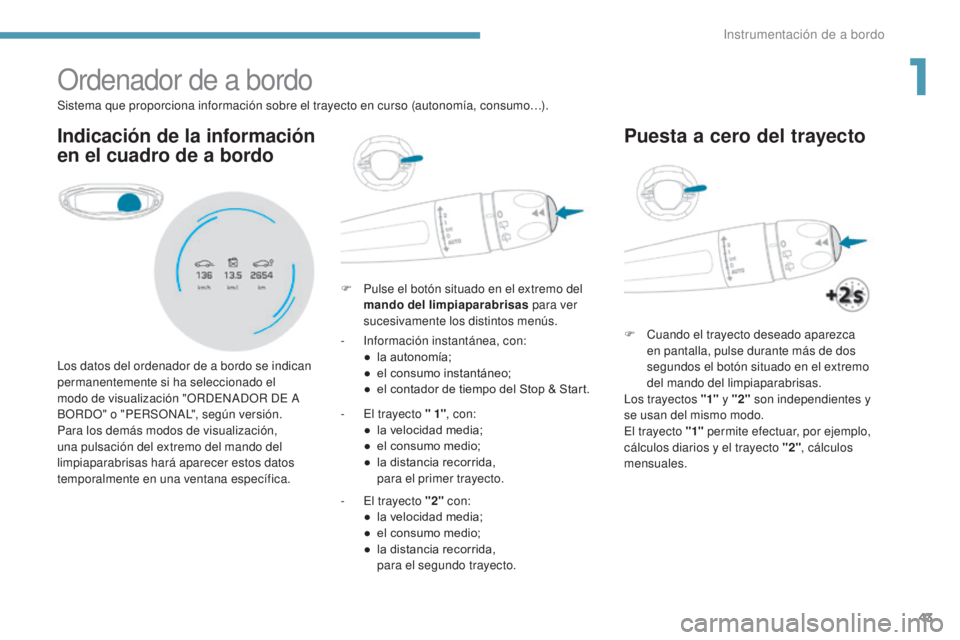

Ordenador de a bordo
Indicación de la información
en el cuadro de a bordo
F Pulse el botón situado en el extremo del mando del limpiaparabrisas para ver
sucesivamente los distintos menús.
Los datos del ordenador de a bordo se indican
permanentemente si ha seleccionado el
modo de visualización "ORDENADOR DE A
BORDO" o "PERSONAL", según versión.
Para los demás modos de visualización,
una pulsación del extremo del mando del
limpiaparabrisas hará aparecer estos datos
temporalmente en una ventana específica. Sistema que proporciona información sobre el trayecto en curso (autonomía, consumo…).
-
I
nformación instantánea, con:
●

l
a autonomía;
●

e
l consumo instantáneo;
●

e
l contador de tiempo del Stop & Start.
-

E
l trayecto " 1" , con:
●

l
a velocidad media;
●

e
l consumo medio;
●

l
a distancia recorrida,
p

ara el primer trayecto.
-

E
l trayecto "2" con:
●

l
a velocidad media;
●

e
l consumo medio;
●

l
a distancia recorrida,
p

ara el segundo trayecto.
Puesta a cero del trayecto
F Cuando el trayecto deseado aparezca en pantalla, pulse durante más de dos
segundos el botón situado en el extremo
del mando del limpiaparabrisas.
Los trayectos "1" y "2" son independientes y
se usan del mismo modo.
El trayecto "1" permite efectuar, por ejemplo,
cálculos diarios y el trayecto "2" , cálculos
mensuales.
1
Instrumentación de a bordo

44
3008-2_es_Chap01_instruments-de-bord_ed01-2016

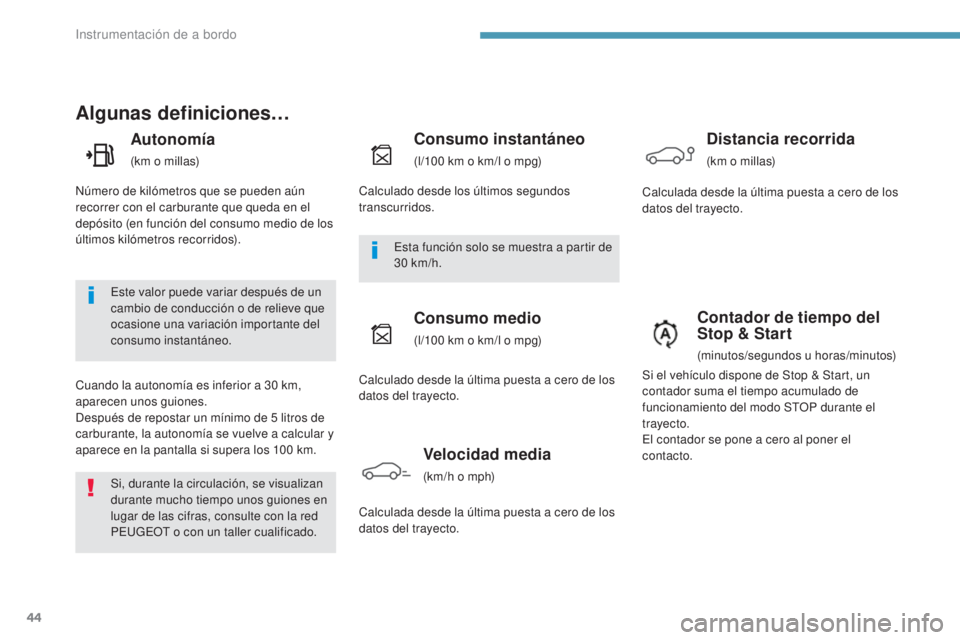

Algunas definiciones…
Autonomía
(km o millas)
Cuando la autonomía es inferior a 30 km,
aparecen unos guiones.
Después de repostar un mínimo de 5
litros de
carburante, la autonomía se vuelve a calcular y
aparece en la pantalla si supera los 100
km.
Consumo instantáneo
(l/100 km o km/l o mpg)
Consumo medio
(l/100 km o km/l o mpg)
Distancia recorrida
(km o millas)
Contador de tiempo del
Stop & Start
(minutos/segundos u horas/minutos)
Si, durante la circulación, se visualizan
durante mucho tiempo unos guiones en
lugar de las cifras, consulte con la red
PEUGEOT o con un taller cualificado. Esta función solo se muestra a partir de
30


km/h.
Este valor puede variar después de un
cambio de conducción o de relieve que
ocasione una variación importante del
consumo instantáneo.
Número de kilómetros que se pueden aún
recorrer con el carburante que queda en el
depósito (en función del consumo medio de los
últimos kilómetros recorridos).
Calculado desde los últimos segundos
transcurridos.
Calculado desde la última puesta a cero de los
datos del trayecto.
Si el vehículo dispone de Stop & Start, un
contador suma el tiempo acumulado de
funcionamiento del modo STOP durante el
trayecto.
El contador se pone a cero al poner el
contacto. Calculada desde la última puesta a cero de los
datos del trayecto.
Velocidad media
(km/h o mph)
Calculada desde la última puesta a cero de los
datos del trayecto.
Instrumentación de a bordo

45
3008-2_es_Chap01_instruments-de-bord_ed01-2016

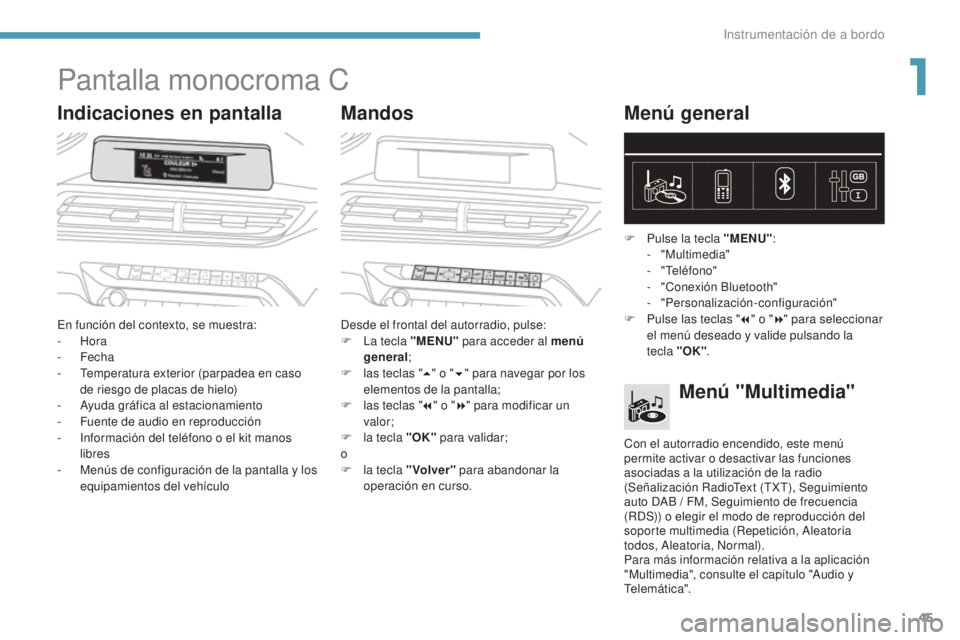

Pantalla monocroma C
Indicaciones en pantallaMandosMenú general
En función del contexto, se muestra:
-
Hora
-


Fecha
-

T
emperatura exterior (parpadea en caso
de riesgo de placas de hielo)
-

A
yuda gráfica al estacionamiento
-

F
uente de audio en reproducción
-

I
nformación del teléfono o el kit manos
libres
-

M
enús de configuración de la pantalla y los
equipamientos del vehículo Desde el frontal del autorradio, pulse:
F
L a tecla "MENU" para acceder al menú
general ;
F

l
as teclas "5" o " 6" para navegar por los
elementos de la pantalla;
F

l
as teclas "7" o " 8" para modificar un
valor;
F

l
a tecla "OK" para validar;
o
F

l
a tecla "Volver" para abandonar la
operación en curso. F

P
ulse la tecla "MENU"
:
- "Multimedia"
- "Teléfono"
-
"
Conexión Bluetooth"
-

"Personalización-configuración"
F P ulse las teclas "
7" o " 8" para seleccionar
el menú deseado y valide pulsando la
tecla "OK" .
Menú "Multimedia"
Con el autorradio encendido, este menú
permite activar o desactivar las funciones
asociadas a la utilización de la radio
(Señalización RadioText (TXT), Seguimiento
auto DAB
/ FM, Seguimiento de frecuencia
(RDS)) o elegir el modo de reproducción del
soporte multimedia (Repetición, Aleatoria
todos, Aleatoria, Normal).
Para más información relativa a la aplicación
"Multimedia", consulte el capítulo "Audio y
Telemática".
1
Instrumentación de a bordo

46
3008-2_es_Chap01_instruments-de-bord_ed01-2016

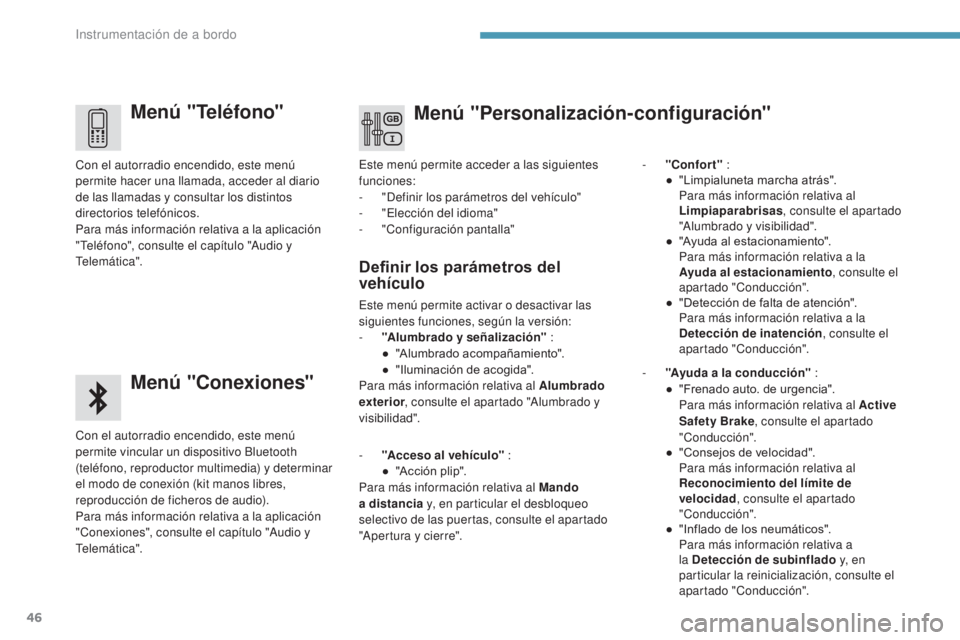

Menú "Teléfono"
Menú "Conexiones"
Con el autorradio encendido, este menú
permite vincular un dispositivo Bluetooth
(teléfono, reproductor multimedia) y determinar
el modo de conexión (kit manos libres,
reproducción de ficheros de audio).
Para más información relativa a la aplicación
"Conexiones", consulte el capítulo "Audio y
Telemática". Con el autorradio encendido, este menú
permite hacer una llamada, acceder al diario
de las llamadas y consultar los distintos
directorios telefónicos.
Para más información relativa a la aplicación
"Teléfono", consulte el capítulo "Audio y
Telemática".Este menú permite acceder a las siguientes
funciones:
-
"
Definir los parámetros del vehículo"
-
"

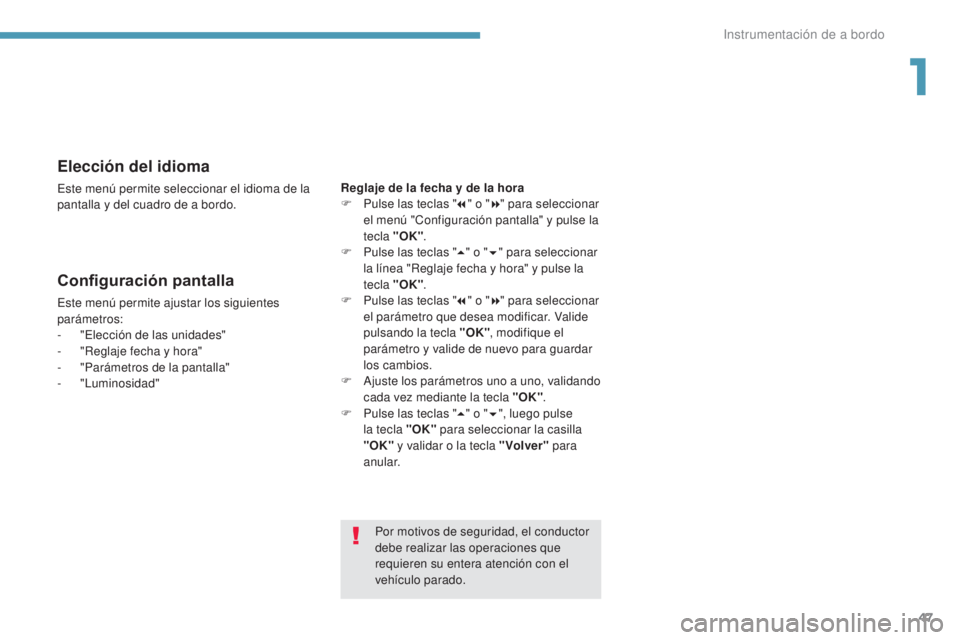

Elección del idioma"
-
"
Configuración pantalla"
-
"C
onfort"
:
●
"
Limpialuneta marcha atrás".
P

ara más información relativa al
Limpiaparabrisas , consulte el apartado
"Alumbrado y visibilidad".
●
"
Ayuda al estacionamiento".
P

ara más información relativa a la
Ayuda al estacionamiento , consulte el
apartado "Conducción".
●
"
Detección de falta de atención".
P

ara más información relativa a la
Detección de inatención , consulte el
apartado "Conducción".
Definir los parámetros del
vehículo
Este menú permite activar o desactivar las
siguientes funciones, según la versión:
-

"
Alumbrado y señalización" :
●

"
Alumbrado acompañamiento".
●

"
Iluminación de acogida".
Para más información relativa al Alumbrado
exterior , consulte el apartado "Alumbrado y
visibilidad".
Menú "Personalización-configuración"
- "Acceso al vehículo" :
● " Acción plip".
Para más información relativa al Mando
a distancia y, en particular el desbloqueo
selectivo de las puertas, consulte el apartado
"Apertura y cierre". -

"
Ayuda a la conducción"
:
●
"
Frenado auto. de urgencia".
P

ara más información relativa al Active
Safety Brake , consulte el apartado
"Conducción".
● " Consejos de velocidad". P
ara más información relativa al
Reconocimiento del límite de
velocidad , consulte el apartado
"Conducción".
●

"
Inflado de los neumáticos".
P

ara más información relativa a
la Detección de subinflado y, en
particular la reinicialización, consulte el
apartado "Conducción".
Instrumentación de a bordo

47
3008-2_es_Chap01_instruments-de-bord_ed01-2016
Elección del idioma
Este menú permite seleccionar el idioma de la
pantalla y del cuadro de a bordo.
Configuración pantalla
Este menú permite ajustar los siguientes
parámetros:
-
"
Elección de las unidades"
-

"
Reglaje fecha y hora"
-
"

Parámetros de la pantalla"
-


"Luminosidad" Reglaje de la fecha y de la hora
F

P
ulse las teclas "
7" o " 8" para seleccionar
el menú "Configuración pantalla" y pulse la
tecla "OK" .
F
P
ulse las teclas "
5" o " 6" para seleccionar
la línea "Reglaje fecha y hora" y pulse la
tecla "OK" .
F P ulse las teclas "
7" o " 8" para seleccionar
el parámetro que desea modificar. Valide
pulsando la tecla "OK" , modifique el
parámetro y valide de nuevo para guardar
los cambios.
F

A
juste los parámetros uno a uno, validando
cada vez mediante la tecla "OK" .
F

P
ulse las teclas "5" o " 6", luego pulse
la tecla "OK" para seleccionar la casilla
"OK" y validar o la tecla "Volver" para
anular.
Por motivos de seguridad, el conductor
debe realizar las operaciones que
requieren su entera atención con el
vehículo parado.
1
Instrumentación de a bordo

48
3008-2_es_Chap01_instruments-de-bord_ed01-2016

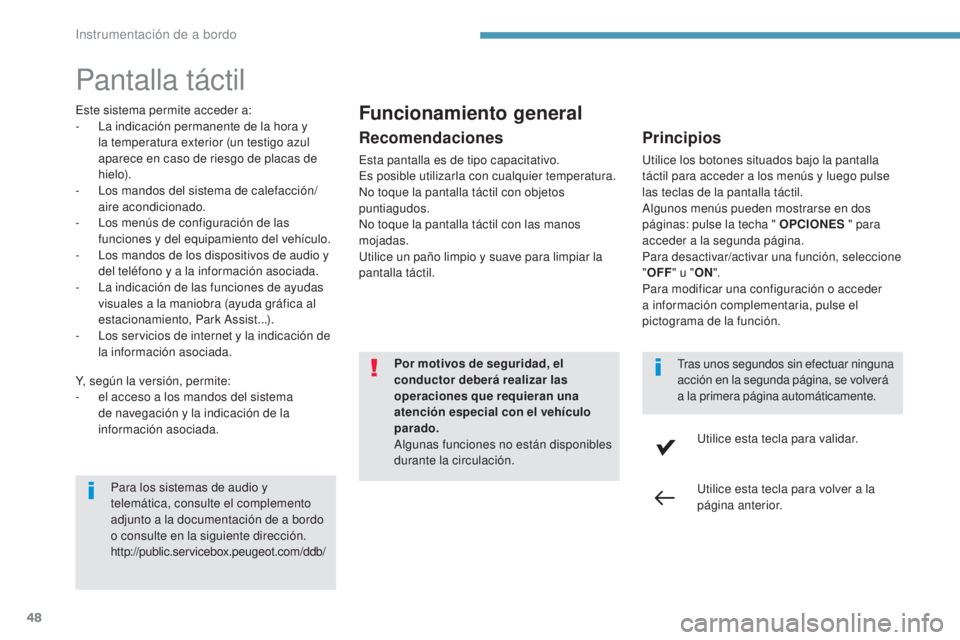

Pantalla táctil
Este sistema permite acceder a:
- L a indicación permanente de la hora y
la temperatura exterior (un testigo azul
aparece en caso de riesgo de placas de
hielo).
-

L
os mandos del sistema de calefacción/
aire acondicionado.
-

L
os menús de configuración de las
funciones y del equipamiento del vehículo.
-

L
os mandos de los dispositivos de audio y
del teléfono y a la información asociada.
-

L
a indicación de las funciones de ayudas
visuales a la maniobra (ayuda gráfica al
estacionamiento, Park Assist...).
-

L
os servicios de internet y la indicación de
la información asociada.Funcionamiento general
Y, según la versión, permite:
- e l acceso a los mandos del sistema
de navegación y la indicación de la
información asociada. Por motivos de seguridad, el
conductor deberá realizar las
operaciones que requieran una
atención especial con el vehículo
parado.
Algunas funciones no están disponibles
durante la circulación.
Recomendaciones
Esta pantalla es de tipo capacitativo.
Es posible utilizarla con cualquier temperatura.
No toque la pantalla táctil con objetos
puntiagudos.
No toque la pantalla táctil con las manos
mojadas.
Utilice un paño limpio y suave para limpiar la
pantalla táctil.
Principios
Utilice los botones situados bajo la pantalla
táctil para acceder a los menús y luego pulse
las teclas de la pantalla táctil.
Algunos menús pueden mostrarse en dos
páginas: pulse la techa " OPCIONES
" para
acceder a la segunda página.
Para desactivar/activar una función, seleccione
" OFF " u "ON".
Para modificar una configuración o acceder
a información complementaria, pulse el
pictograma de la función.
Utilice esta tecla para validar.
Utilice esta tecla para volver a la
página anterior.
Tras unos segundos sin efectuar ninguna
acción en la segunda página, se volverá
a la primera página automáticamente.
Para los sistemas de audio y
telemática, consulte el complemento
adjunto a la documentación de a bordo
o consulte en la siguiente dirección.
http://public.servicebox.peugeot.com/ddb/
Instrumentación de a bordo
