PEUGEOT 3008 2018 Instrukcja obsługi (in Polish)

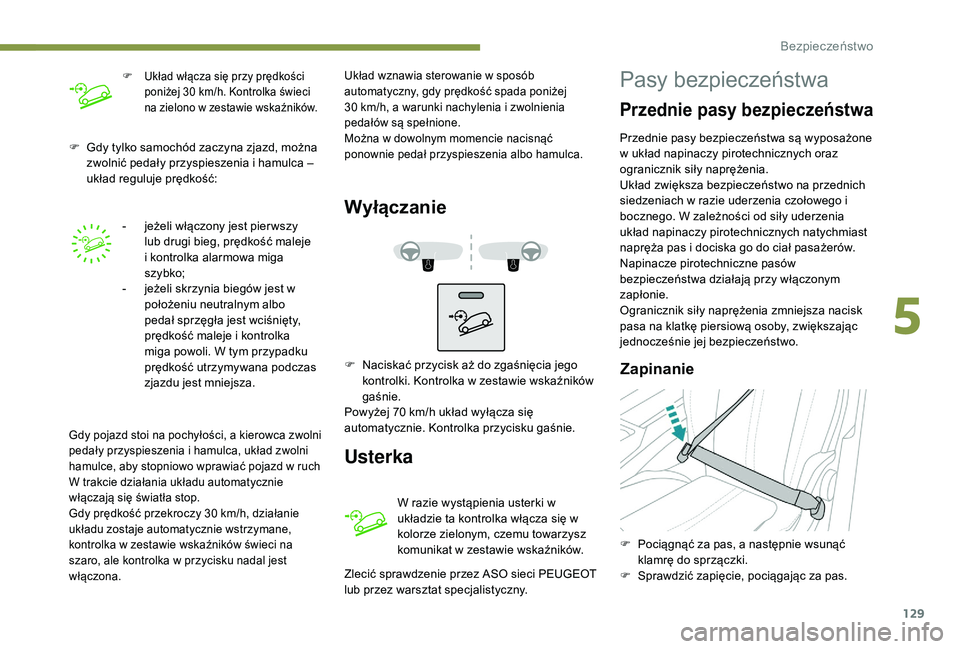

129
F Gdy tylko samochód zaczyna zjazd, można zwolnić pedały przyspieszenia i hamulca –
układ reguluje prędkość:
-

j
eżeli włączony jest pier wszy
lub drugi bieg, prędkość maleje
i kontrolka alarmowa miga
szybko;
-

j
eżeli skrzynia biegów jest w
położeniu neutralnym albo
pedał sprzęgła jest wciśnięty,
prędkość maleje i kontrolka
miga powoli. W tym przypadku
prędkość utrzymywana podczas
zjazdu jest mniejsza.
Gdy pojazd stoi na pochyłości, a kierowca zwolni
pedały przyspieszenia i hamulca, układ zwolni
hamulce, aby stopniowo wprawiać pojazd w ruch
W trakcie działania układu automatycznie
włączają się światła stop.
Gdy prędkość przekroczy 30 km/h, działanie
układu zostaje automatycznie wstrzymane,
kontrolka w zestawie wskaźników świeci na
szaro, ale kontrolka w przycisku nadal jest
włączona.
Wyłączanie
Usterka
W razie wystąpienia usterki w
układzie ta kontrolka włącza się w
kolorze zielonym, czemu towarzysz
komunikat w zestawie wskaźników.
F

N

aciskać przycisk aż do zgaśnięcia jego
kontrolki. Kontrolka w zestawie wskaźników
gaśnie.
Powyżej 70 km/h układ wyłącza się
automatycznie. Kontrolka przycisku gaśnie.
Zlecić sprawdzenie przez ASO sieci PEUGEOT
lub przez warsztat specjalistyczny.
Pasy bezpieczeństwa
Przednie pasy bezpieczeństwa
Przednie pasy bezpieczeństwa są wyposażone
w układ napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
Układ zwiększa bezpieczeństwo na przednich
siedzeniach w razie uderzenia czołowego i
bocznego. W zależności od siły uderzenia
układ napinaczy pirotechnicznych natychmiast
napręża pas i dociska go do ciał pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, zwiększając
jednocześnie jej bezpieczeństwo.
Zapinanie
F Pociągnąć za pas, a następnie wsunąć klamrę do sprzączki.
F

S
prawdzić zapięcie, pociągając za pas.
F Układ włącza się przy prędkości poniżej 30 km/h. Kontrolka świeci
na zielono w zestawie wskaźników.Układ wznawia sterowanie w sposób
automatyczny, gdy prędkość spada poniżej
30
km/h, a warunki nachylenia i zwolnienia
pedałów są spełnione.
Można w dowolnym momencie nacisnąć
ponownie pedał przyspieszenia albo hamulca.
5
%H]SLHF]H
VWZR

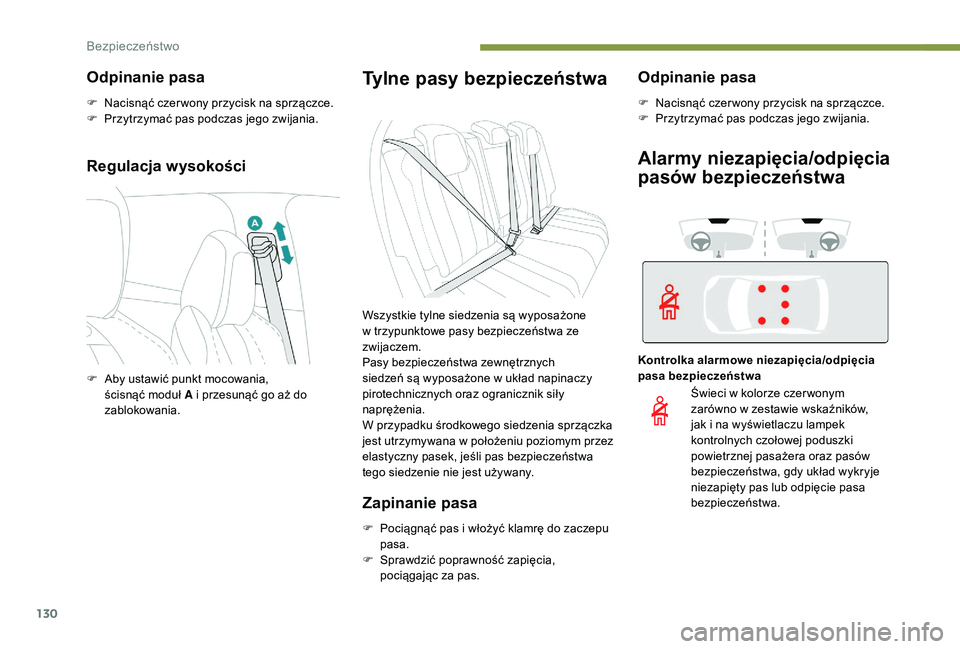

130
Regulacja wysokości
Tylne pasy bezpieczeństwa
Zapinanie pasa
F Pociągnąć pas i włożyć klamrę do zaczepu pasa.
F

S
prawdzić poprawność zapięcia,
pociągając za pas.
Odpinanie pasa
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas jego zwijania.
Alarmy niezapięcia/odpięcia
pasów bezpieczeństwa
Kontrolka alarmowe niezapięcia/odpięcia
pasa bezpieczeństwa
F

A

by ustawić punkt mocowania,
ścisnąć moduł A i przesunąć go aż do
zablokowania. Wszystkie tylne siedzenia są wyposażone
w trzypunktowe pasy bezpieczeństwa ze
zwijaczem.
Pasy bezpieczeństwa zewnętrznych
siedzeń są wyposażone w układ napinaczy
pirotechnicznych oraz ogranicznik siły
naprężenia.
W przypadku środkowego siedzenia sprzączka
jest utrzymywana w położeniu poziomym przez
elastyczny pasek, jeśli pas bezpieczeństwa
tego siedzenie nie jest używany.
Świeci w kolorze czer wonym
zarówno w zestawie wskaźników,
jak i na wyświetlaczu lampek
kontrolnych czołowej poduszki
powietrznej pasażera oraz pasów
bezpieczeństwa, gdy układ wykryje
niezapięty pas lub odpięcie pasa
bezpieczeństwa.
Odpinanie pasa
F Nacisnąć czer wony przycisk na sprzączce.
F
P rzytrzymać pas podczas jego zwijania.
Bezpieczeństwo

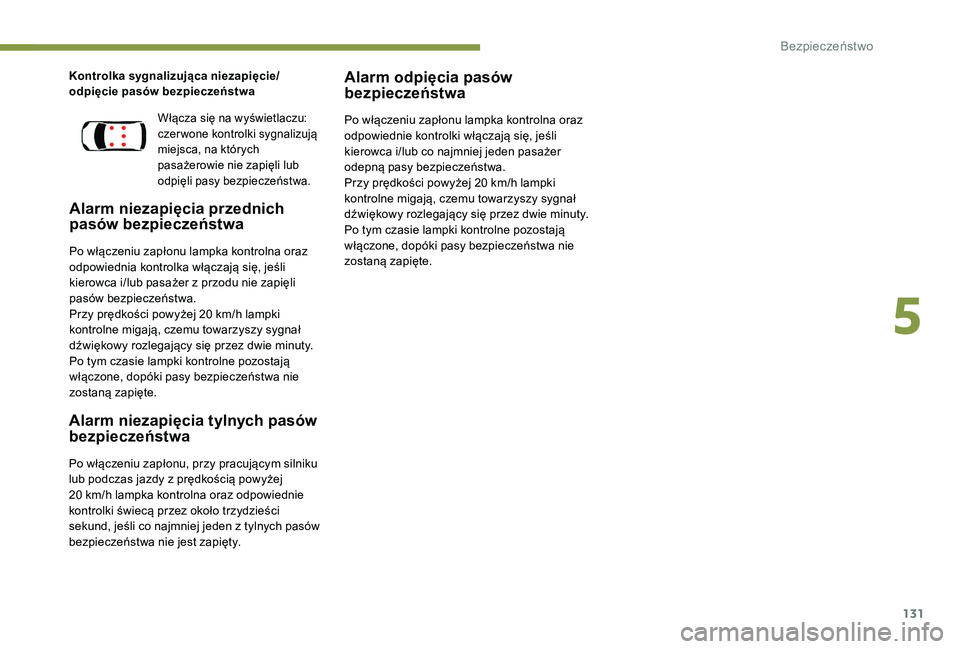

131
Kontrolka sygnalizująca niezapięcie/
odpięcie pasów bezpieczeństwa
Alarm niezapięcia przednich
pasów bezpieczeństwa
Po włączeniu zapłonu lampka kontrolna oraz
odpowiednia kontrolka włączają się, jeśli
kierowca i/lub pasażer z przodu nie zapięli
pasów bezpieczeństwa.
Przy prędkości powyżej 20 km/h lampki
kontrolne migają, czemu towarzyszy sygnał
dźwiękowy rozlegający się przez dwie minuty.
Po tym czasie lampki kontrolne pozostają
włączone, dopóki pasy bezpieczeństwa nie
zostaną zapięte.
Alarm niezapięcia tylnych pasów
bezpieczeństwa
Włącza się na wyświetlaczu:
czer wone kontrolki sygnalizują
miejsca, na których
pasażerowie nie zapięli lub
odpięli pasy bezpieczeństwa.
Po włączeniu zapłonu, przy pracującym silniku
lub podczas jazdy z prędkością powyżej
20 km/h lampka kontrolna oraz odpowiednie
kontrolki świecą przez około trzydzieści
sekund, jeśli co najmniej jeden z tylnych pasów
bezpieczeństwa nie jest zapięty.
Alarm odpięcia pasów
bezpieczeństwa
Po włączeniu zapłonu lampka kontrolna oraz
odpowiednie kontrolki włączają się, jeśli
kierowca i/lub co najmniej jeden pasażer
odepną pasy bezpieczeństwa.
Przy prędkości powyżej 20 km/h lampki
kontrolne migają, czemu towarzyszy sygnał
dźwiękowy rozlegający się przez dwie minuty.
Po tym czasie lampki kontrolne pozostają
włączone, dopóki pasy bezpieczeństwa nie
zostaną zapięte.
5
Bezpieczeństwo

132

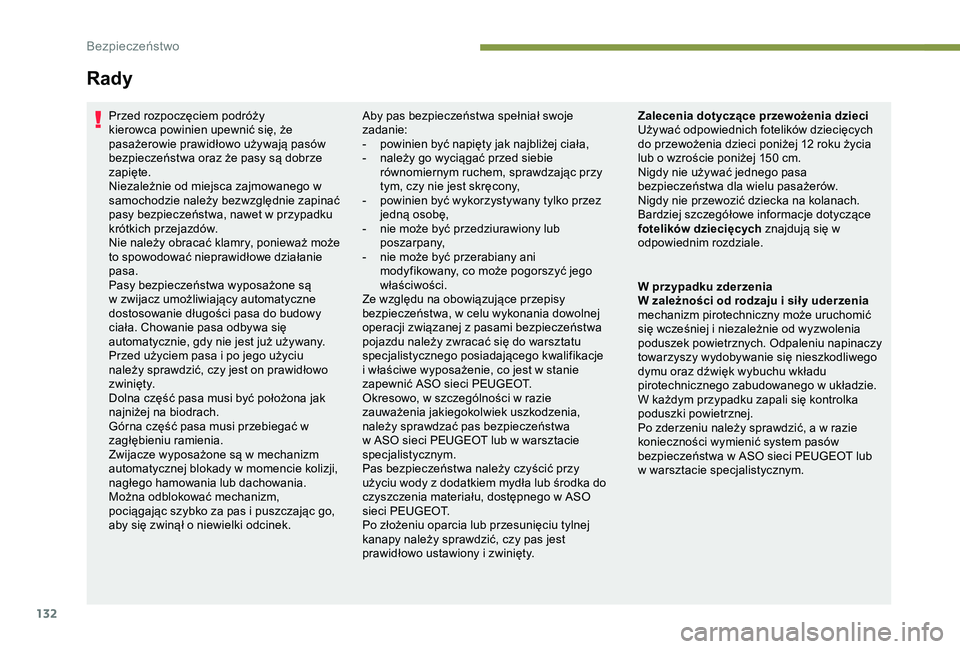

Rady
Przed rozpoczęciem podróży
kierowca powinien upewnić się, że
pasażerowie prawidłowo używają pasów
bezpieczeństwa oraz że pasy są dobrze
zapięte.
Niezależnie od miejsca zajmowanego w
samochodzie należy bezwzględnie zapinać
pasy bezpieczeństwa, nawet w przypadku
krótkich przejazdów.
Nie należy obracać klamry, ponieważ może
to spowodować nieprawidłowe działanie
pasa.
Pasy bezpieczeństwa wyposażone są
w zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już używany.
Przed użyciem pasa i po jego użyciu
należy sprawdzić, czy jest on prawidłowo
zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać w
zagłębieniu ramienia.
Zwijacze wyposażone są w mechanizm
automatycznej blokady w momencie kolizji,
nagłego hamowania lub dachowania.
Można odblokować mechanizm,
pociągając szybko za pas i puszczając go,
aby się zwinął o niewielki odcinek.Aby pas bezpieczeństwa spełniał swoje
zadanie:
-

p
owinien być napięty jak najbliżej ciała,
-

n
ależy go wyciągać przed siebie
równomiernym ruchem, sprawdzając przy
tym, czy nie jest skręcony,
-

p
owinien być wykorzystywany tylko przez
jedną osobę,
-

n
ie może być przedziurawiony lub
poszarpany,
-

n
ie może być przerabiany ani
modyfikowany, co może pogorszyć jego
właściwości.
Ze względu na obowiązujące przepisy
bezpieczeństwa, w celu wykonania dowolnej
operacji związanej z pasami bezpieczeństwa
pojazdu należy zwracać się do warsztatu
specjalistycznego posiadającego kwalifikacje
i właściwe wyposażenie, co jest w stanie
zapewnić ASO sieci PEUGEOT.
Okresowo, w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka do
czyszczenia materiału, dostępnego w ASO
sieci PEUGEOT.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i zwinięty. Zalecenia dotyczące przewożenia dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12 roku życia
lub o wzroście poniżej 150 cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje dotyczące
fotelików dziecięcych znajdują się w
odpowiednim rozdziale.
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu napinaczy
towarzyszy wydobywanie się nieszkodliwego
dymu oraz dźwięk wybuchu wkładu
pirotechnicznego zabudowanego w układzie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić system pasów
bezpieczeństwa w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Bezpieczeństwo

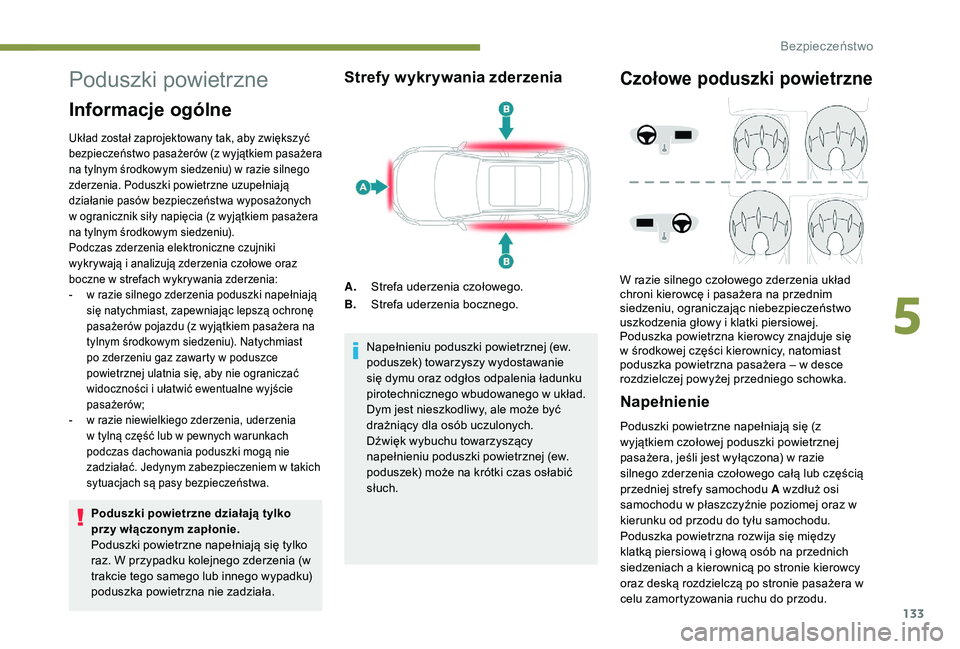

133
Poduszki powietrzne
Informacje ogólne
Układ został zaprojektowany tak, aby zwiększyć
bezpieczeńst wo pasażerów (z w yjątkiem pasażera
na tylnym środkowym siedzeniu) w razie silnego
zderzenia. Poduszki powietrzne uzupełniają
działanie pasów bezpieczeństwa wyposażonych
w ogranicznik siły napięcia (z wyjątkiem pasażera
na tylnym środkowym siedzeniu).
Podczas zderzenia elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
-

w r
azie silnego zderzenia poduszki napełniają
się natychmiast, zapewniając lepszą ochronę
pasażerów pojazdu (z wyjątkiem pasażera na
tylnym środkowym siedzeniu). Natychmiast
po zderzeniu gaz zawarty w poduszce
powietrznej ulatnia się, aby nie ograniczać
widoczności i ułatwić ewentualne wyjście
pasażerów;
-

w r
azie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach
podczas dachowania poduszki mogą nie
zadziałać. Jedynym zabezpieczeniem w takich
sytuacjach są pasy bezpieczeństwa.
Poduszki powietrzne działają tylko
przy włączonym zapłonie.
Poduszki powietrzne napełniają się tylko
raz. W przypadku kolejnego zderzenia (w
trakcie tego samego lub innego wypadku)
poduszka powietrzna nie zadziała.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. Strefa uderzenia bocznego.
Napełnieniu poduszki powietrznej (ew.
poduszek) towarzyszy wydostawanie
się dymu oraz odgłos odpalenia ładunku
pirotechnicznego wbudowanego w układ.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu towarzyszący
napełnieniu poduszki powietrznej (ew.
poduszek) może na krótki czas osłabić
słuch.
Czołowe poduszki powietrzne
W razie silnego czołowego zderzenia układ
chroni kierowcę i pasażera na przednim
siedzeniu, ograniczając niebezpieczeństwo
uszkodzenia głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera – w desce
rozdzielczej powyżej przedniego schowka.
Napełnienie
Poduszki powietrzne napełniają się (z
wyjątkiem czołowej poduszki powietrznej
pasażera, jeśli jest wyłączona) w razie
silnego zderzenia czołowego całą lub częścią
przedniej strefy samochodu A wzdłuż osi
samochodu w płaszczyźnie poziomej oraz w
kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i głową osób na przednich
siedzeniach a kierownicą po stronie kierowcy
oraz deską rozdzielczą po stronie pasażera w
celu zamortyzowania ruchu do przodu.
5
Bezpieczeństwo

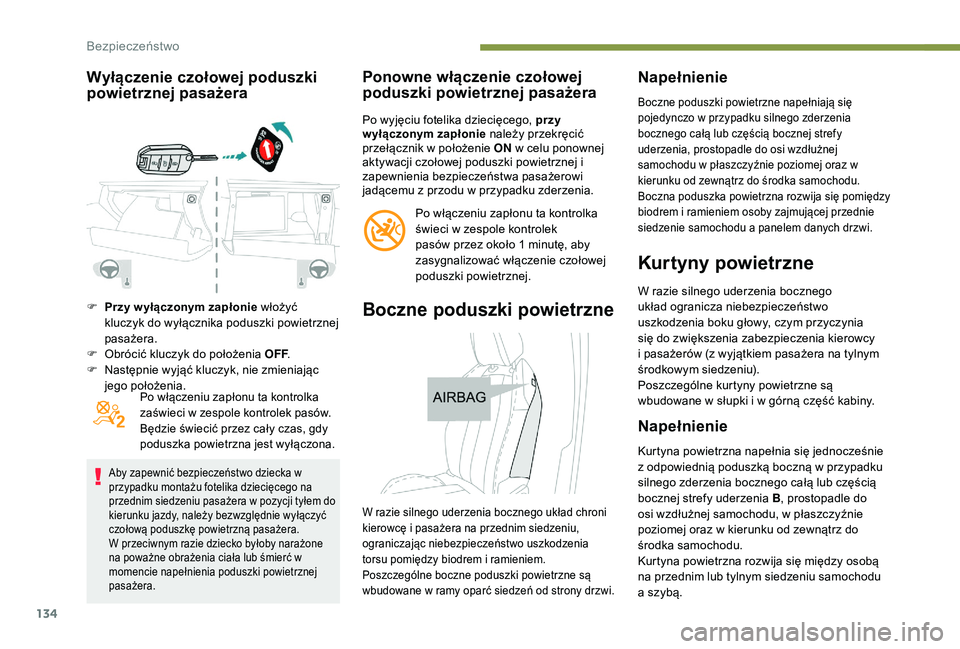

134
Wyłączenie czołowej poduszki
powietrznej pasażera
F Przy w yłączonym zapłonie włożyć kluczyk do wyłącznika poduszki powietrznej
pasażera.
F

O
brócić kluczyk do położenia OFF .
F

N
astępnie wyjąć kluczyk, nie zmieniając
jego położenia.
Po włączeniu zapłonu ta kontrolka
zaświeci w zespole kontrolek pasów.
Będzie świecić przez cały czas, gdy
poduszka powietrzna jest wyłączona.
Aby zapewnić bezpieczeństwo dziecka w
przypadku montażu fotelika dziecięcego na
przednim siedzeniu pasażera w pozycji tyłem do
kierunku jazdy, należy bezwzględnie wyłączyć
czołową poduszkę powietrzną pasażera.
W przeciwnym razie dziecko byłoby narażone
na poważne obrażenia ciała lub śmierć w
momencie napełnienia poduszki powietrznej
pasażera.
Ponowne włączenie czołowej
poduszki powietrznej pasażera
Po wyjęciu fotelika dziecięcego, przy
wyłączonym zapłonie należy przekręcić
przełącznik w położenie ON w celu ponownej
aktywacji czołowej poduszki powietrznej i
zapewnienia bezpieczeństwa pasażerowi
jadącemu z przodu w przypadku zderzenia.
Po włączeniu zapłonu ta kontrolka
świeci w zespole kontrolek
pasów przez około 1 minutę, aby
zasygnalizować włączenie czołowej
poduszki powietrznej.
Boczne poduszki powietrzne
Napełnienie
Boczne poduszki powietrzne napełniają się
pojedynczo w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się pomiędzy
biodrem i ramieniem osoby zajmującej przednie
siedzenie samochodu a panelem danych drzwi.
Kur tyny powietrzne
W razie silnego uderzenia bocznego
układ ogranicza niebezpieczeństwo
uszkodzenia boku głowy, czym przyczynia
się do zwiększenia zabezpieczenia kierowcy
i pasażerów (z wyjątkiem pasażera na tylnym
środkowym siedzeniu).
Poszczególne kurtyny powietrzne są
wbudowane w słupki i w górną część kabiny.
Napełnienie
Kurtyna powietrzna napełnia się jednocześnie
z odpowiednią poduszką boczną w przypadku
silnego zderzenia bocznego całą lub częścią
bocznej strefy uderzenia B , prostopadle do
osi wzdłużnej samochodu, w płaszczyźnie
poziomej oraz w kierunku od zewnątrz do
środka samochodu.
Kurtyna powietrzna rozwija się między osobą
na przednim lub tylnym siedzeniu samochodu
a szybą.
W razie silnego uderzenia bocznego układ chroni
kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia
torsu pomiędzy biodrem i ramieniem.
Poszczególne boczne poduszki powietrzne są
wbudowane w ramy oparć siedzeń od strony drzwi.
Bezpieczeństwo

135
Usterka
Jeżeli włączy się ta kontrolka
w zestawie wskaźników, należy
koniecznie skontaktować się
z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym w celu
sprawdzenia układu.
Poduszki mogą nie zadziałać w przypadku
silnego uderzenia.
W przypadku niewielkiego uderzenia,
zahaczenia boku pojazdu lub dachowania
poduszki powietrzne mogą nie zadziałać.
W razie uderzenia z przodu lub z tyłu
żadna z poduszek bocznych się nie
napełnia.
5
Bezpieczeństwo

136

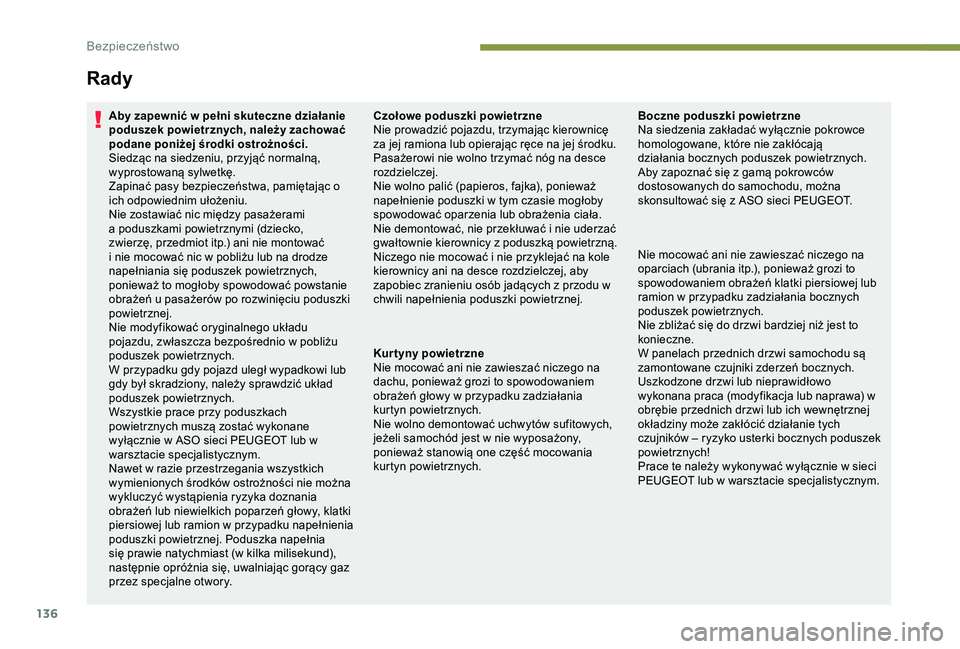

Rady
Aby zapewnić w pełni skuteczne działanie
poduszek powietrznych, należy zachować
podane poniżej środki ostrożności.
Siedząc na siedzeniu, przyjąć normalną,
wyprostowaną sylwetkę.
Zapinać pasy bezpieczeństwa, pamiętając o
ich odpowiednim ułożeniu.
Nie zostawiać nic między pasażerami
a poduszkami powietrznymi (dziecko,
zwierzę, przedmiot itp.) ani nie montować
i nie mocować nic w pobliżu lub na drodze
napełniania się poduszek powietrznych,
ponieważ to mogłoby spowodować powstanie
obrażeń u pasażerów po rozwinięciu poduszki
powietrznej.
Nie modyfikować oryginalnego układu
pojazdu, zwłaszcza bezpośrednio w pobliżu
poduszek powietrznych.
W przypadku gdy pojazd uległ wypadkowi lub
gdy był skradziony, należy sprawdzić układ
poduszek powietrznych.
Wszystkie prace przy poduszkach
powietrznych muszą zostać wykonane
wyłącznie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Nawet w razie przestrzegania wszystkich
wymienionych środków ostrożności nie można
wykluczyć wystąpienia ryzyka doznania
obrażeń lub niewielkich poparzeń głowy, klatki
piersiowej lub ramion w przypadku napełnienia
poduszki powietrznej. Poduszka napełnia
się prawie natychmiast (w kilka milisekund),
następnie opróżnia się, uwalniając gorący gaz
przez specjalne otwory.Czołowe poduszki powietrzne
Nie prowadzić pojazdu, trzymając kierownicę
za jej ramiona lub opierając ręce na jej środku.
Pasażerowi nie wolno trzymać nóg na desce
rozdzielczej.
Nie wolno palić (papieros, fajka), ponieważ
napełnienie poduszki w tym czasie mogłoby
spowodować oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i nie uderzać
gwałtownie kierownicy z poduszką powietrzną.
Niczego nie mocować i nie przyklejać na kole
kierownicy ani na desce rozdzielczej, aby
zapobiec zranieniu osób jadących z przodu w
chwili napełnienia poduszki powietrznej.
Nie mocować ani nie zawieszać niczego na
oparciach (ubrania itp.), ponieważ grozi to
spowodowaniem obrażeń klatki piersiowej lub
ramion w przypadku zadziałania bocznych
poduszek powietrznych.
Nie zbliżać się do drzwi bardziej niż jest to
konieczne.
W panelach przednich drzwi samochodu są
zamontowane czujniki zderzeń bocznych.
Uszkodzone drzwi lub nieprawidłowo
wykonana praca (modyfikacja lub naprawa) w
obrębie przednich drzwi lub ich wewnętrznej
okładziny może zakłócić działanie tych
czujników – ryzyko usterki bocznych poduszek
powietrznych!
Prace te należy wykonywać wyłącznie w sieci
PEUGEOT lub w warsztacie specjalistycznym.
Kur tyny powietrzne
Nie mocować ani nie zawieszać niczego na
dachu, ponieważ grozi to spowodowaniem
obrażeń głowy w przypadku zadziałania
kurtyn powietrznych.
Nie wolno demontować uchwytów sufitowych,
jeżeli samochód jest w nie wyposażony,
ponieważ stanowią one część mocowania
kurtyn powietrznych. Boczne poduszki powietrzne
Na siedzenia zakładać wyłącznie pokrowce
homologowane, które nie zakłócają
działania bocznych poduszek powietrznych.
Aby zapoznać się z gamą pokrowców
dostosowanych do samochodu, można
skonsultować się z ASO sieci PEUGEOT.
Bezpieczeństwo

137

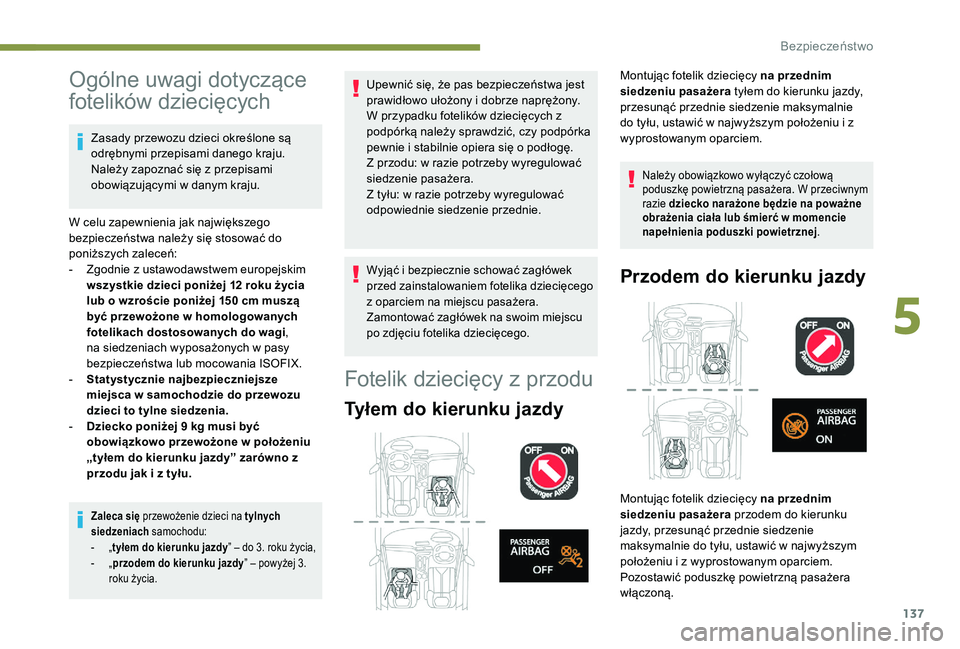

Ogólne uwagi dotyczące
fotelików dziecięcych
Zasady przewozu dzieci określone są
odrębnymi przepisami danego kraju.
Należy zapoznać się z przepisami
obowiązującymi w danym kraju.
W celu zapewnienia jak największego
bezpieczeństwa należy się stosować do
poniższych zaleceń:
-

Z
godnie z ustawodawstwem europejskim
wszystkie dzieci poniżej 12 roku życia
lub o wzroście poniżej 150 cm muszą
być przewożone w homologowanych
fotelikach dostosowanych do wagi ,
na siedzeniach wyposażonych w pasy
bezpieczeństwa lub mocowania ISOFIX.
-

S
tatystycznie najbezpieczniejsze
miejsca w samochodzie do przewozu
dzieci to tylne siedzenia.
-

D
ziecko poniżej 9 kg musi być
obowiązkowo przewożone w położeniu
„tyłem do kierunku jazdy” zarówno z
przodu jak i z tyłu.
Zaleca się przewożenie dzieci na tylnych
siedzeniach samochodu:
-

„ t

yłem do kierunku jazdy ” – do 3. roku życia,
-

„ p

rzodem do kierunku jazdy ” – powyżej 3.
roku życia.
Upewnić się, że pas bezpieczeństwa jest
prawidłowo ułożony i dobrze naprężony.
W przypadku fotelików dziecięcych z
podpórką należy sprawdzić, czy podpórka
pewnie i stabilnie opiera się o podłogę.
Z przodu: w razie potrzeby wyregulować
siedzenie pasażera.
Z tyłu: w razie potrzeby wyregulować
odpowiednie siedzenie przednie.
Wyjąć i bezpiecznie schować zagłówek
przed zainstalowaniem fotelika dziecięcego
z oparciem na miejscu pasażera.
Zamontować zagłówek na swoim miejscu
po zdjęciu fotelika dziecięcego.
Fotelik dziecięcy z przodu
Tyłem do kierunku jazdy
Montując fotelik dziecięcy na przednim
siedzeniu pasażera tyłem do kierunku jazdy,
przesunąć przednie siedzenie maksymalnie
do tyłu, ustawić w najwyższym położeniu i z
wyprostowanym oparciem.
Należy obowiązkowo wyłączyć czołową
poduszkę powietrzną pasażera. W przeciwnym
razie dziecko narażone będzie na poważne
obrażenia ciała lub śmierć w momencie
napełnienia poduszki powietrznej .
Przodem do kierunku jazdy
Montując fotelik dziecięcy na przednim
siedzeniu pasażera przodem do kierunku
jazdy, przesunąć przednie siedzenie
maksymalnie do tyłu, ustawić w najwyższym
położeniu i z wyprostowanym oparciem.
Pozostawić poduszkę powietrzną pasażera
włączoną.
5
Bezpieczeństwo

138

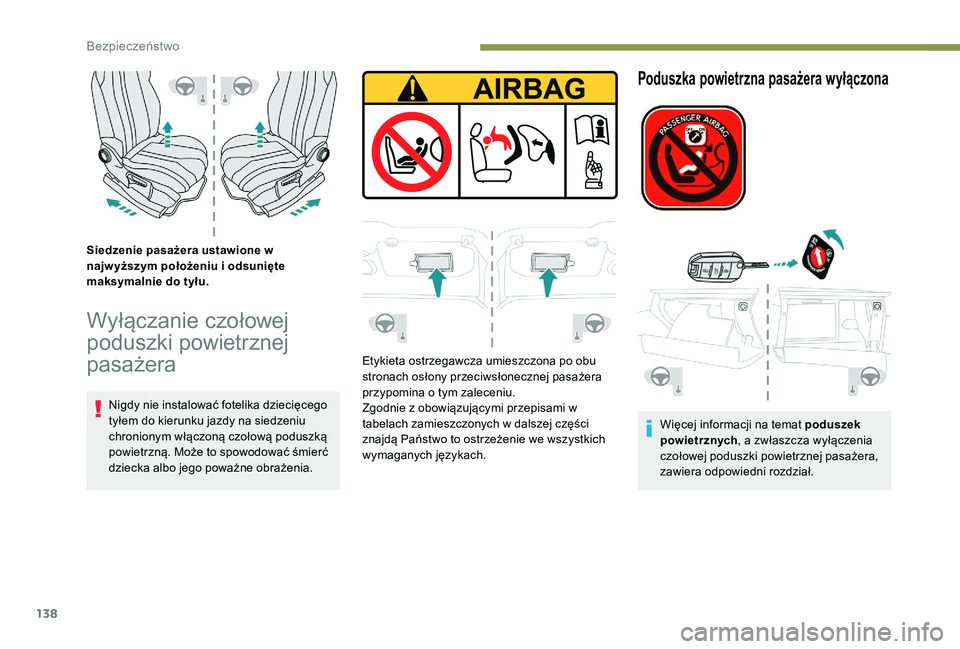

Siedzenie pasażera ustawione w
najw yższym położeniu i odsunięte
maksymalnie do tyłu.
Wyłączanie czołowej
poduszki powietrznej
pasażera
Nigdy nie instalować fotelika dziecięcego
tyłem do kierunku jazdy na siedzeniu
chronionym włączoną czołową poduszką
powietrzną. Może to spowodować śmierć
dziecka albo jego poważne obrażenia.Etykieta ostrzegawcza umieszczona po obu
stronach osłony przeciwsłonecznej pasażera
przypomina o tym zaleceniu.
Zgodnie z obowiązującymi przepisami w
tabelach zamieszczonych w dalszej części
znajdą Państwo to ostrzeżenie we wszystkich
wymaganych językach.
Poduszka powietrzna pasażera wyłączona
Więcej informacji na temat poduszek
powietrznych
, a zwłaszcza wyłączenia
czołowej poduszki powietrznej pasażera,
zawiera odpowiedni rozdział.
Bezpieczeństwo
