Page 11 of 378
.
103
104
In breve9

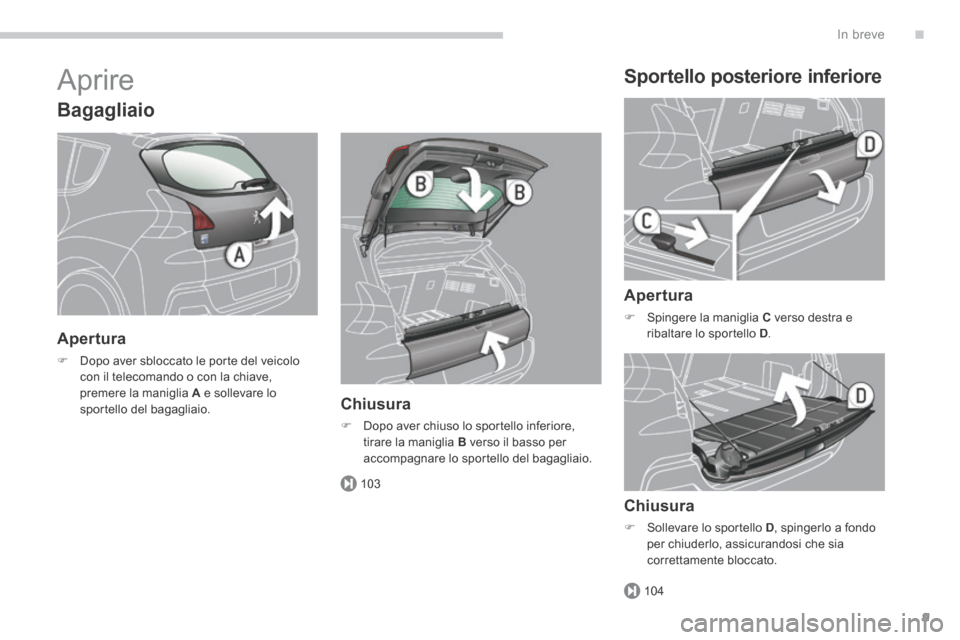

Aprire
Bagagliaio
Apertura
Dopo aver sbloccato le porte del veicolo con il telecomando o con la chiave, premere la maniglia A e sollevare lo sportello del bagagliaio. Chiusura
Dopo aver chiuso lo sportello inferiore,
tirare la maniglia B verso il basso per accompagnare lo sportello del bagagliaio.
Sportello posteriore inferiore
Apertura
Spingere la maniglia C verso destra e ribaltare lo sportello D .
Chiusura
Sollevare lo sportello D , spingerlo a fondo per chiuderlo, assicurandosi che sia correttamente bloccato.
Page 12 of 378
164
171
245
289
343
350
353
24176
In breve
10

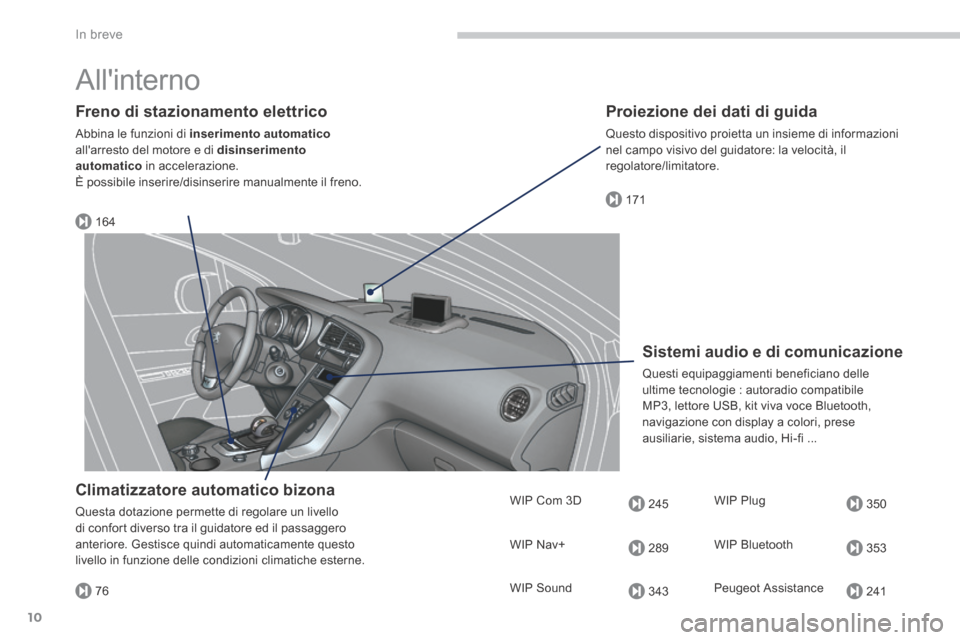

All'interno
Freno di stazionamento elettrico
Abbina le funzioni di inserimento automaticoall'arresto del motore e di disinserimento automatico in accelerazione. È possibile inserire/disinserire manualmente il freno.
Sistemi audio e di comunicazione
Questi equipaggiamenti beneficiano delle ultime tecnologie : autoradio compatibile MP3, lettore USB, kit viva voce Bluetooth, navigazione con display a colori, prese ausiliarie, sistema audio, Hi-fi ...
Proiezione dei dati di guida
Questo dispositivo proietta un insieme di informazioni nel campo visivo del guidatore: la velocità, il regolatore/limitatore.
Climatizzatore automatico bizona
Questa dotazione permette di regolare un livello di confort diverso tra il guidatore ed il passaggero anteriore. Gestisce quindi automaticamente questo livello in funzione delle condizioni climatiche esterne. WIP Nav+
WIP Sound
WIP Com 3D WIP Plug
WIP Bluetooth
Peugeot Assistance
Page 13 of 378
.In breve11

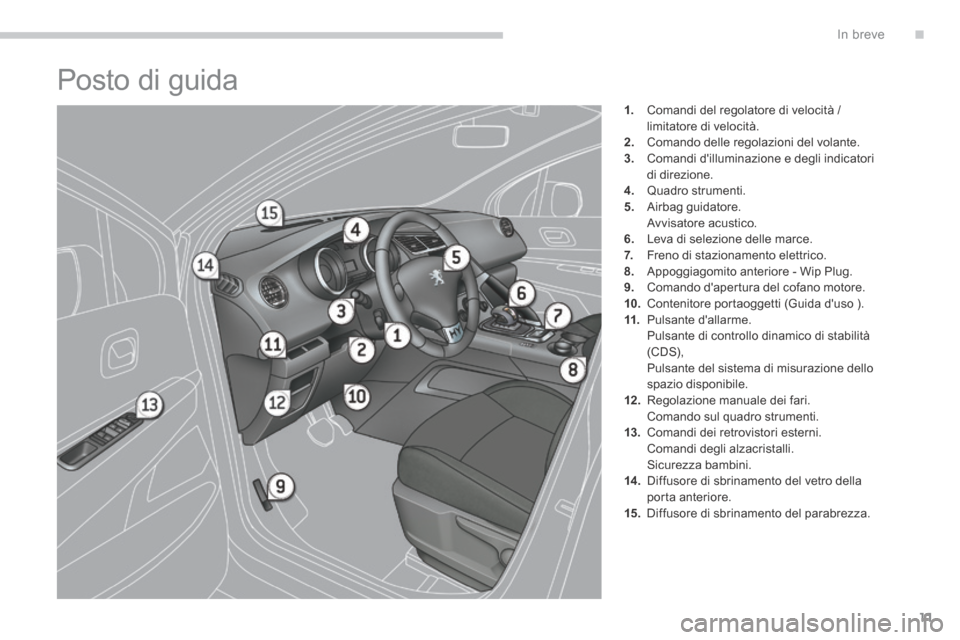

Posto di guida
1. Comandi del regolatore di velocità / limitatore di velocità. 2. Comando delle regolazioni del volante. 3. Comandi d'illuminazione e degli indicatori di direzione. 4. Quadro strumenti. 5. Airbag guidatore. Avvisatore acustico. 6. Leva di selezione delle marce. 7. Freno di stazionamento elettrico. 8. Appoggiagomito anteriore - Wip Plug. 9. Comando d'apertura del cofano motore. 10. Contenitore portaoggetti (Guida d'uso ). 11. Pulsante d'allarme. Pulsante di controllo dinamico di stabilità (CDS), Pulsante del sistema di misurazione dello spazio disponibile. 12 . Regolazione manuale dei fari. Comando sul quadro strumenti. 13. Comandi dei retrovistori esterni. Comandi degli alzacristalli. Sicurezza bambini. 14 . Diffusore di sbrinamento del vetro della porta anteriore. 15. Diffusore di sbrinamento del parabrezza.
Page 14 of 378
In breve
12

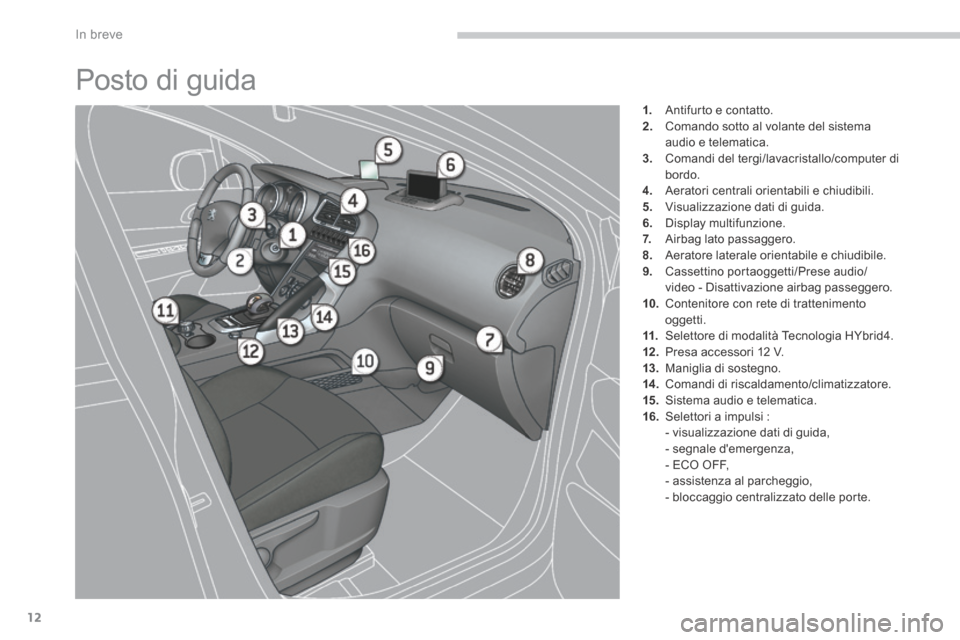

Posto di guida
1. Antifurto e contatto. 2. Comando sotto al volante del sistema audio e telematica. 3. Comandi del tergi/lavacristallo/computer di bordo. 4. Aeratori centrali orientabili e chiudibili. 5. Visualizzazione dati di guida. 6. Display multifunzione. 7. Airbag lato passaggero. 8. Aeratore laterale orientabile e chiudibile. 9. Cassettino portaoggetti/Prese audio/video - Disattivazione airbag passeggero. 10. Contenitore con rete di trattenimento oggetti. 11. Selettore di modalità Tecnologia HYbrid4. 12 . Presa accessori 12 V. 13. Maniglia di sostegno. 14 . Comandi di riscaldamento/climatizzatore. 15. Sistema audio e telematica. 16. Selettori a impulsi : - visualizzazione dati di guida, - segnale d'emergenza, - ECO OFF, - assistenza al parcheggio, - bloccaggio centralizzato delle porte.
Page 15 of 378
.
80
81
In breve13

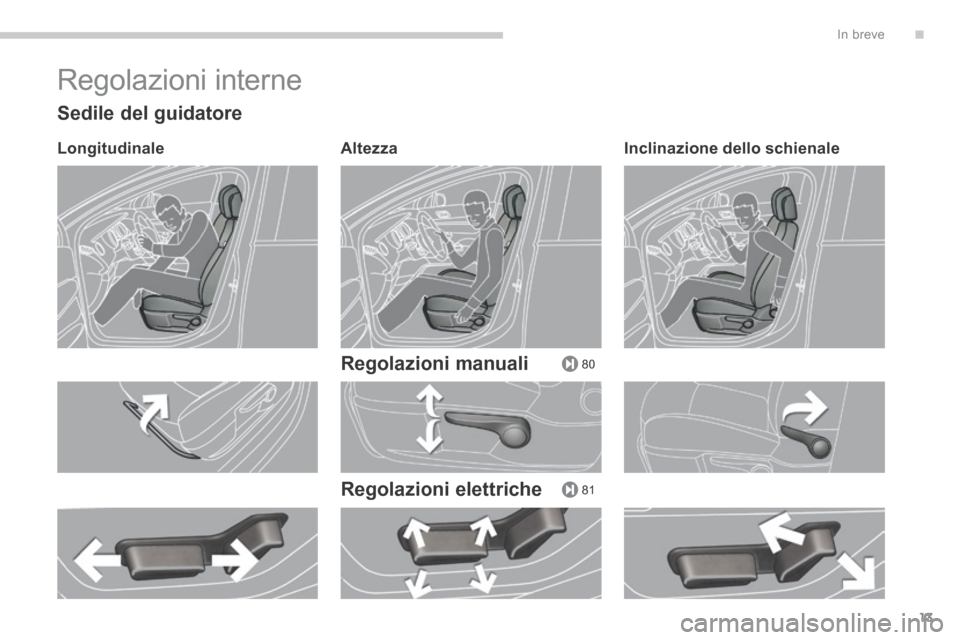

Regolazioni interne
Sedile del guidatore
Longitudinale Altezza
Regolazioni manuali
Regolazioni elettriche
Inclinazione dello schienale
Page 16 of 378
82-83
87
126
84
In breve
14

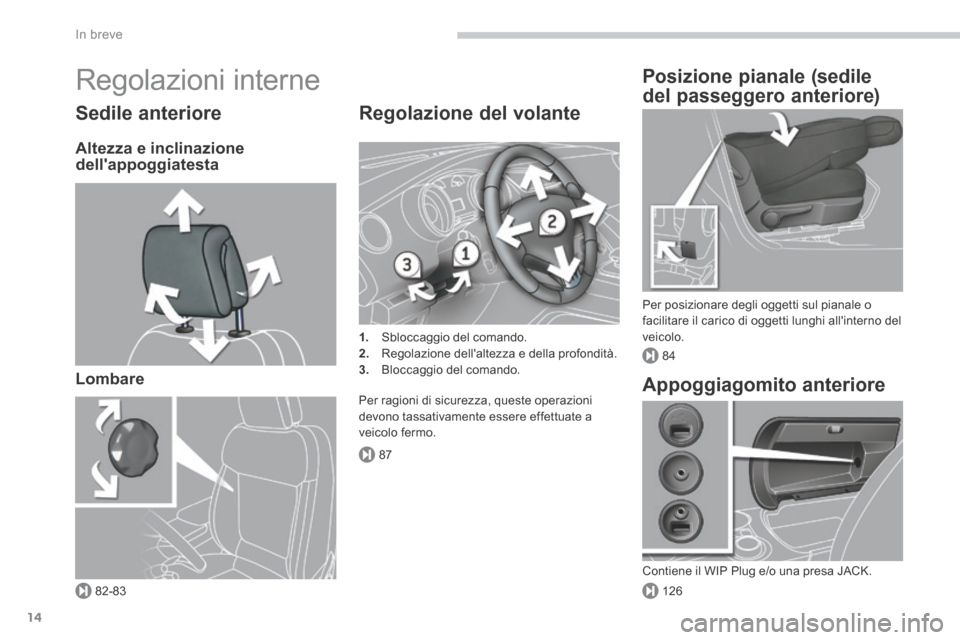

Regolazioni interne
Sedile anteriore
Altezza e inclinazione dell'appoggiatesta
Lombare
Regolazione del volante
1. Sbloccaggio del comando. 2. Regolazione dell'altezza e della profondità. 3. Bloccaggio del comando.
Per ragioni di sicurezza, queste operazioni devono tassativamente essere effettuate a veicolo fermo.
Posizione pianale (sedile
del passeggero anteriore)
Per posizionare degli oggetti sul pianale o facilitare il carico di oggetti lunghi all'interno del veicolo.
Appoggiagomito anteriore
Contiene il WIP Plug e/o una presa JACK.
Page 17 of 378
.
88
89
15789
In breve15

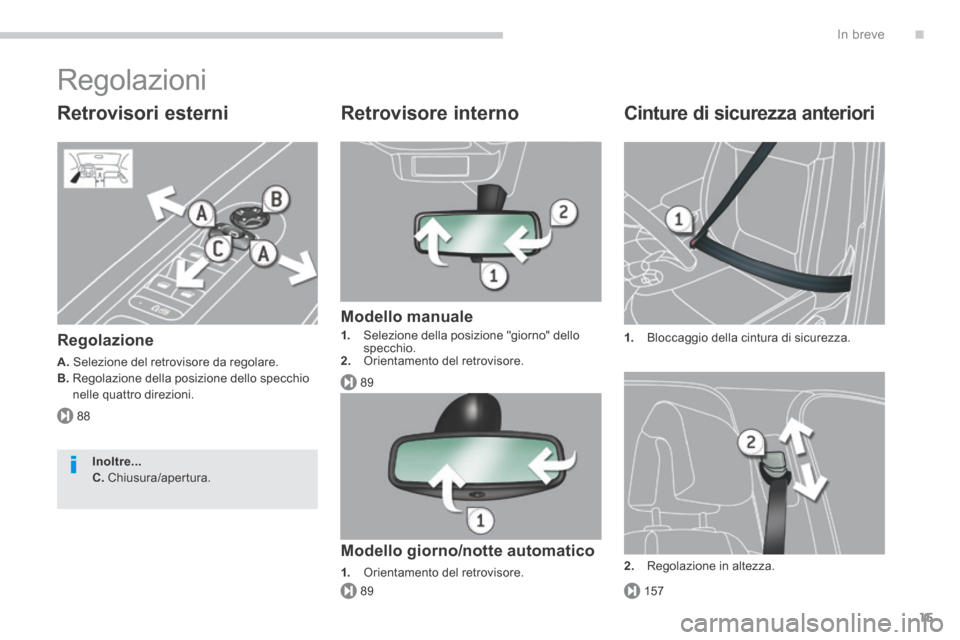

Regolazioni
Retrovisori esterni
Regolazione
A. Selezione del retrovisore da regolare. B. Regolazione della posizione dello specchio nelle quattro direzioni.
Retrovisore interno
Modello manuale
1. Selezione della posizione "giorno" dello specchio. 2. Orientamento del retrovisore.
Modello giorno/notte automatico
1. Orientamento del retrovisore.
Cinture di sicurezza anteriori
1. Bloccaggio della cintura di sicurezza.
2. Regolazione in altezza.
Inoltre...C. Chiusura/apertura.
Page 18 of 378
108151
11 6
In breve
16

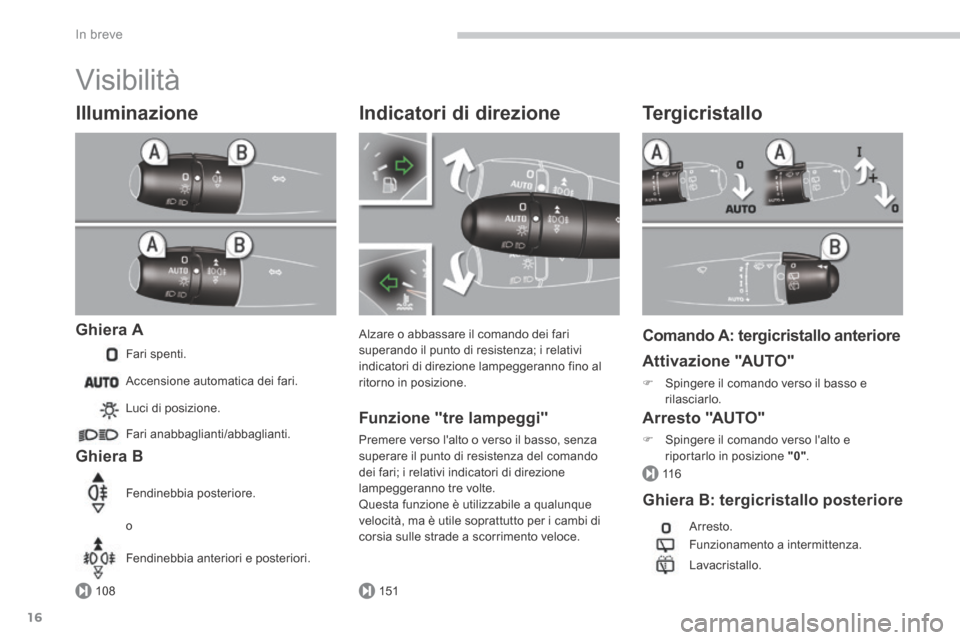

Visibilità
Illuminazione
Ghiera A
Fari spenti.
Ghiera B
Luci di posizione.
Fari anabbaglianti/abbaglianti.
Fendinebbia posteriore.
o
Fendinebbia anteriori e posteriori.
Accensione automatica dei fari.
Indicatori di direzione
Alzare o abbassare il comando dei fari superando il punto di resistenza; i relativi indicatori di direzione lampeggeranno fino al ritorno in posizione.
Funzione "tre lampeggi"
Premere verso l'alto o verso il basso, senza superare il punto di resistenza del comando dei fari; i relativi indicatori di direzione lampeggeranno tre volte. Questa funzione è utilizzabile a qualunque velocità, ma è utile soprattutto per i cambi di corsia sulle strade a scorrimento veloce.
Tergicristallo
Comando A: tergicristallo anteriore
Attivazione "AUTO"
Spingere il comando verso il basso e rilasciarlo.
Arresto "AUTO"
Spingere il comando verso l'alto e riportarlo in posizione "0" .
Ghiera B: tergicristallo posteriore
Arresto.
Funzionamento a intermittenza.
Lavacristallo.
Page 19 of 378
.
48
183
155
96
186
36
171
151
36
183
50
101
In breve17

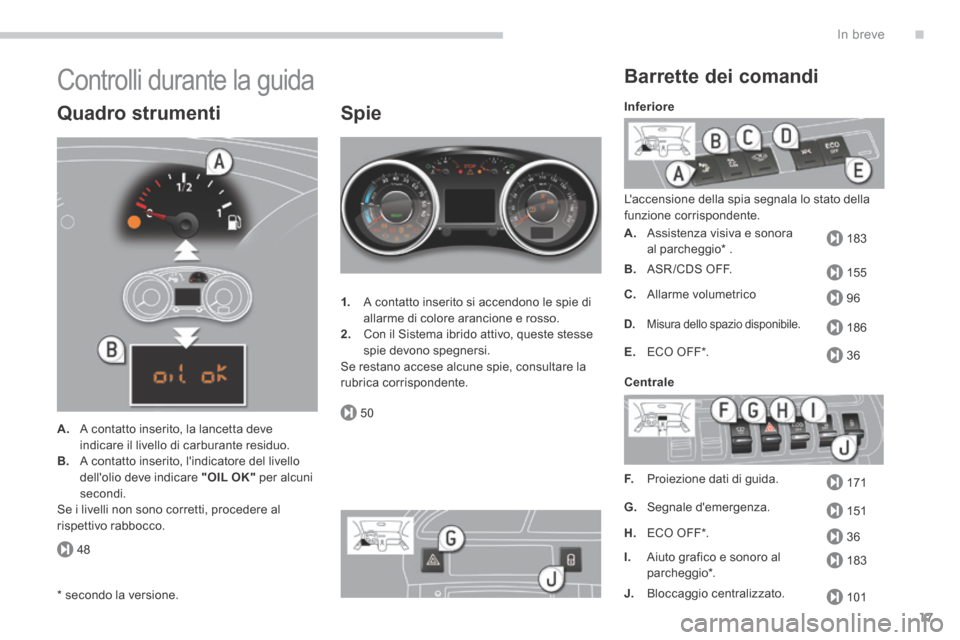

Controlli durante la guida
Quadro strumenti
A. A contatto inserito, la lancetta deve
indicare il livello di carburante residuo. B. A contatto inserito, l'indicatore del livello dell'olio deve indicare "OIL OK" per alcuni secondi. Se i livelli non sono corretti, procedere al rispettivo rabbocco.
Spie
1. A contatto inserito si accendono le spie di allarme di colore arancione e rosso. 2. Con il Sistema ibrido attivo, queste stesse spie devono spegnersi. Se restano accese alcune spie, consultare la rubrica corrispondente.
Barrette dei comandi
L'accensione della spia segnala lo stato della funzione corrispondente.
Inferiore
Centrale
A. Assistenza visiva e sonora al parcheggio * .
B. ASR /CDS OFF.
C. Allarme volumetrico
D. Misura dello spazio disponibile.
E. ECO OFF * .
F. Proiezione dati di guida.
G. Segnale d'emergenza.
H. ECO OFF * .
I. Aiuto grafico e sonoro al parcheggio * .
J. Bloccaggio centralizzato. * secondo la versione.
Page 20 of 378
139, 161
157, 161
150
In breve
18

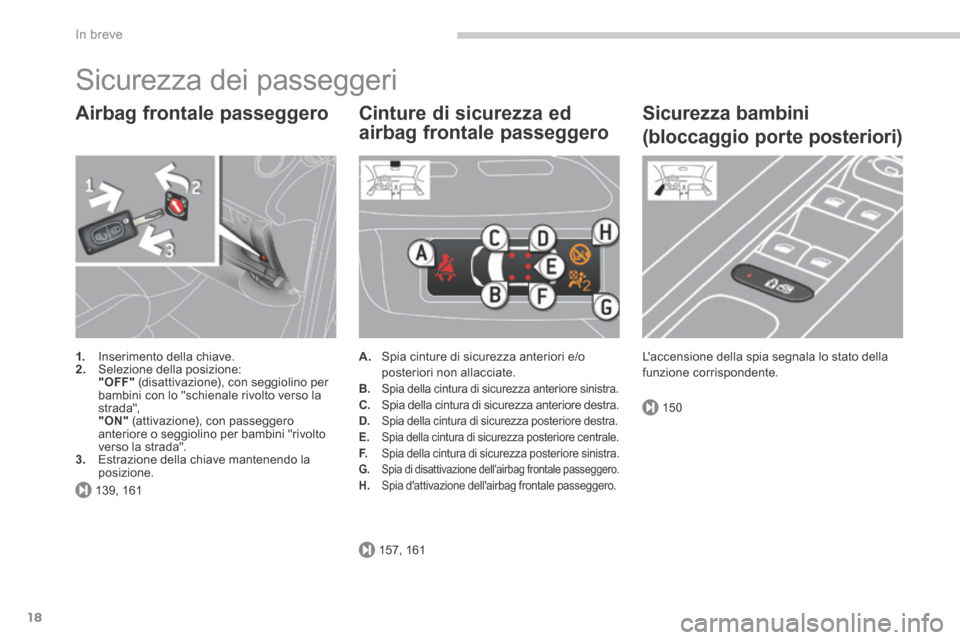

Sicurezza dei passeggeri
Airbag frontale passeggero
1. Inserimento della chiave. 2. Selezione della posizione: "OFF" (disattivazione), con seggiolino per bambini con lo "schienale rivolto verso la strada", "ON" (attivazione), con passeggero anteriore o seggiolino per bambini "rivolto verso la strada". 3. Estrazione della chiave mantenendo la posizione.
Cinture di sicurezza ed
airbag frontale passeggero
A. Spia cinture di sicurezza anteriori e/o posteriori non allacciate. B. Spia della cintura di sicurezza anteriore sinistra. C. Spia della cintura di sicurezza anteriore destra. D. Spia della cintura di sicurezza posteriore destra. E. Spia della cintura di sicurezza posteriore centrale. F. Spia della cintura di sicurezza posteriore sinistra. G. Spia di disattivazione dell'airbag frontale passeggero. H. Spia d'attivazione dell'airbag frontale passeggero.
Sicurezza bambini
(bloccaggio porte posteriori)
L'accensione della spia segnala lo stato della funzione corrispondente.
