Peugeot 3008 Hybrid 4 2013 Betriebsanleitung (in German)

309

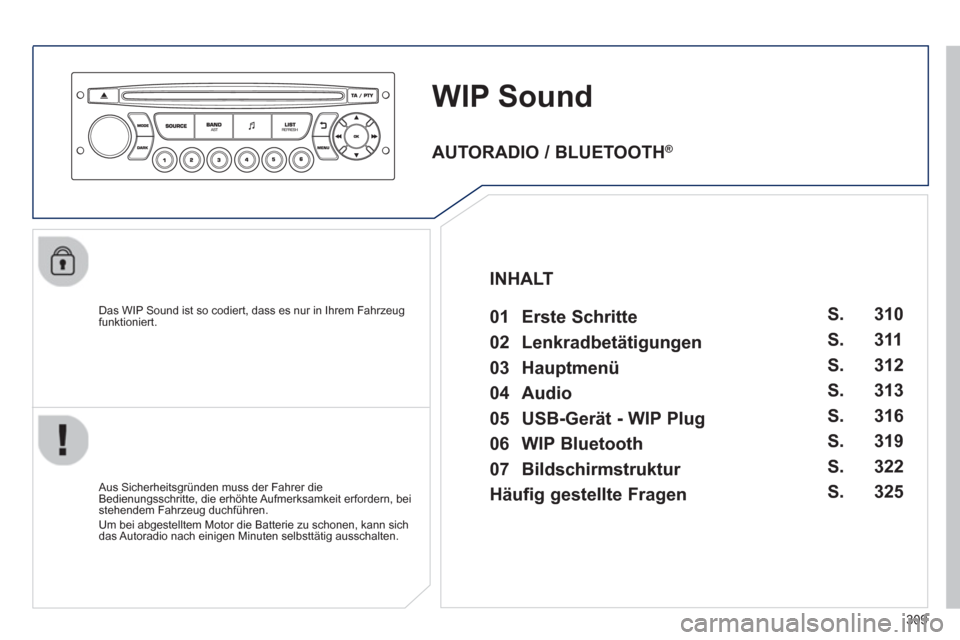

WIP Sound

Das WIP Sound ist so codiert, dass es nur in Ihrem Fahrzeug funktioniert.

Aus
Sicherheitsgründen muss der Fahrer die
Bedienungsschritte, die erhöhte Aufmerksamkeit erfordern, bei
stehendem Fahrzeug duchführen.
Um bei abgestelltem Motor die Batterie zu schonen, kann sich
das Autoradio nach einigen Minuten selbsttätig ausschalten.
AUTORADIO / BLUETOOTH®

01 Erste Schritte

02 Lenkradbet
ätigungen

03 Hauptmen
ü


04 Audio

05 USB-Gerät - WIP Plu
g

06 WIP Bluetooth

07 Bildschirmstruktur

Häufi
g gestellte Fragen S.
S.
S.
S.
S.
S.
S.
S. 3
10
311
312
313
316
319
322
325
INHALT

310
01 ERSTE SCHRITTE

CD-Auswurf.

Auswahl des Geräteteils:
Radio, CD-Spieler / MP3-Player,USB-Anschluss, Cinch-Anschluss, Streaming, AUX.

A
uswahl desBildschirmanzeigemodus:Datum, Audio, Bordcomputer,
Telefon.
Automatische Sendersuche nach unten/oben Auswahl des vorigen/nächsten CD-, MP3- oder USB-Titels.
Einstellun
g der Audio-Optionen: Balance
vorne/hinten, links/
rechts, Höhen
/Tiefen,Loudness, musikalische
Richtung.
Anzei
ge der Liste der
lokalen Sender Langes Drücken: Titelder CD oder der MP3-Verzeichnisse (CD / USB).
Ein
/Aus der Funktion TA (Verkehrsmeldungen). Langes Drücken: Zugang zum
PTY-Modus * (ProgrammtypenRadio).

Anzei
ge desHauptmenüs. Die Taste DARK ändert die Bildschirmanzeige, um den Fahrkomfort bei Nacht zu erhöhen.
1. Druck: nur Beleuchtung des oberen Streifens.
2. Druck: Bildschirmanzeige schwarz.
3. Druck: Rückkehr zur Standardanzeige.
Ein
/Aus und Lautstärkeregelung.

T
asten 1 bis 6:
Auswahl eines gespeicherten Senders.
Langes Drücken: Speichern einesSenders.
Auswahl der nächstniedrigeren/höheren
Radiofrequenz.Auswahl des vorigen/nächsten MP3-Verzeichnisses. Auswahl des vorigen/nächsten
Verzeichnisses / Genres / Interpreten /
Playlist des USB-Gerätes.
Bestätigung.
Auswahl der
Wellenbereiche FM1, FM2 und FMast.
Abbruch des laufendenVorgangs.
*

Je nach Version verfügbar.

311

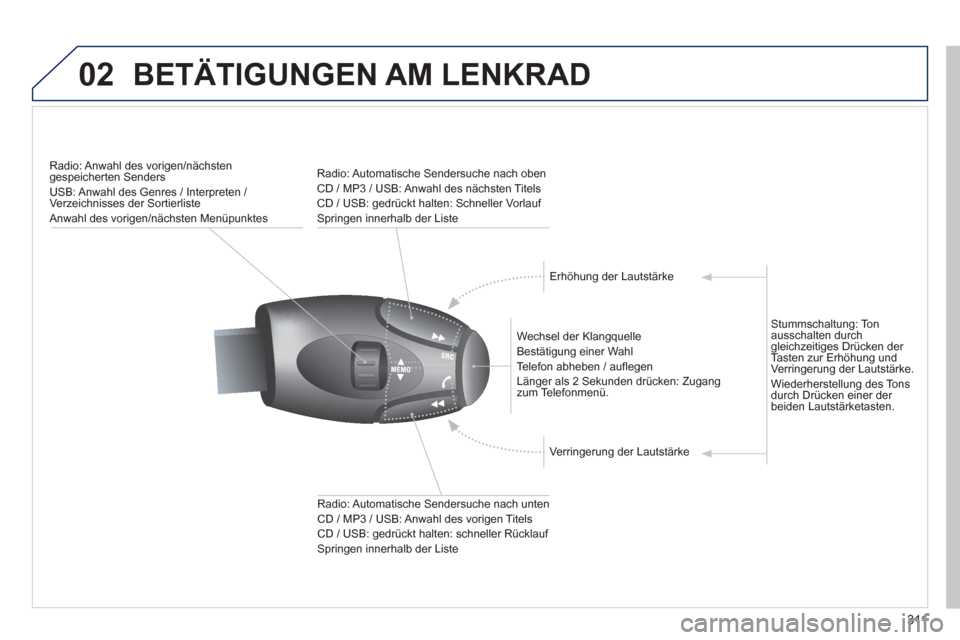

02BETÄTIGUNGEN AM LENKRAD
Radio: Anwahl des vorigen/nächstengespeicherten Senders
USB: Anwahl des Genres / Interpreten /
V
erzeichnisses der Sortierliste
Anwahl des vorigen/nächsten Menüpunktes

Wechsel der Klangquelle
Best
ätigung einer Wahl
Te l efon abheben / auflegen
Länger als 2 Sekunden drücken: Zugangzum Telefonmenü.

Radio: Automatische
Sendersuche nach unten
CD / MP3 / USB: Anwahl des vorigen Titels
CD / USB: gedrückt halten: schneller Rücklauf
Springen innerhalb der Liste
Radio: Automatische
Sendersuche nach oben
CD / MP3 / USB: Anwahl des nächsten Titels
CD / USB: gedrückt halten: Schneller Vorlauf
Springen innerhalb der Liste

Erh
öhung der Lautstärke

Verrin
gerung der Lautstärke
Stummschaltung: Ton ausschalten durch gleichzeitiges Drücken der
Tasten zur Erhöhung und
Verringerung der Lautstärke.
Wiederherstellung des Tons durch Drücken einer der beiden Lautstärketasten.

312

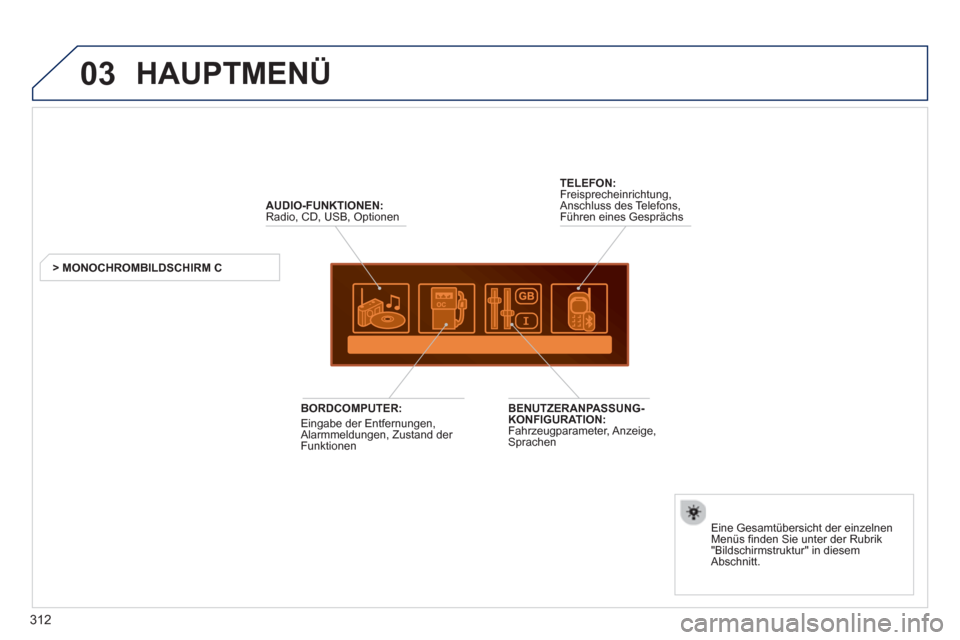

03 HAUPTMENÜ
AUDIO-FUNKTIONEN:Radio, CD, USB, Optionen
> MONOCHROMBILDSCHIRM C
Eine Gesamtübersicht der einzelnen
Menüs finden Sie unter der Rubrik
"Bildschirmstruktur" in diesem
Abschnitt.

TELEFON:Freisprecheinrichtung,
Anschluss des Telefons,
Führen eines Gesprächs
BENUTZERANPASSUNG-
KONFIGURATION:Fahrzeugparameter, Anzeige, Sprachen BORDCOMPUTER:
Eingabe der Entfernungen, Alarmmeldungen, Zustand der Funktionen

313

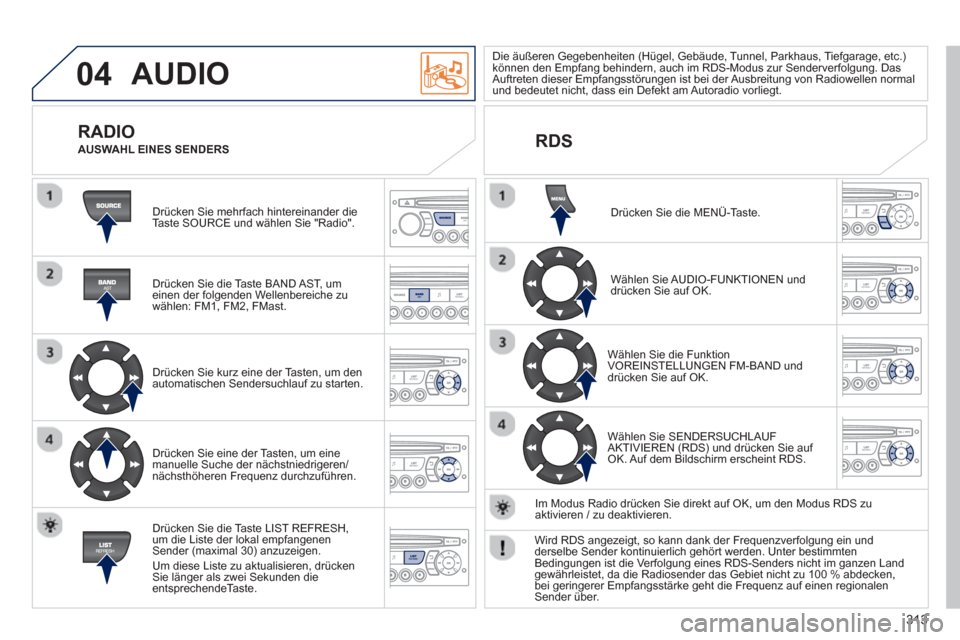

04 AUDIO

Drücken Sie mehrfach hintereinander die
Taste SOURCE und wählen Sie "Radio".

Drücken Sie die Taste BAND AST, um
einen der folgenden Wellenbereiche zu
wählen: FM1, FM2, FMast.

Drücken
Sie kurz eine der Tasten, um den
automatischen Sendersuchlauf zu starten.

Drücken Sie eine der Tasten, um eine
manuelle Suche der nächstniedri
geren/nächsthöheren Frequenz durchzuführen.

Drücken Sie die Taste LIST REFRESH,
um die Liste der lokal empfangenen Sender (maximal 30) anzuzeigen.
Um diese Liste zu aktualisieren, drücken Sie länger als zwei Sekunden die entsprechendeTaste.

Die äußeren Ge
gebenheiten (Hügel, Gebäude, Tunnel, Parkhaus, Tiefgarage, etc.) können den Empfang behindern, auch im RDS-Modus zur Senderverfolgung. Das
Auftreten dieser Empfangsstörungen ist bei der Ausbreitung von Radiowellen normalund bedeutet nicht, dass ein Defekt am Autoradio vorliegt.
RDSRADIO
AUSWAHL EINES SENDERS

Drücken Sie die MEN
Ü-Taste.

Wählen
Sie AUDIO-FUNKTIONEN und
drücken Sie auf OK.

W
ählen Sie die Funktion VOREINSTELLUNGEN FM-BAND und
drücken Sie auf OK.

W
ählen Sie SENDERSUCHLAUF
AKTIVIEREN (RDS) und drücken Sie auf OK. Auf dem Bildschirm erscheint RDS.

Im Modus Radio drücken Sie direkt auf
OK, um den Modus RDS zuaktivieren / zu deaktivieren.
Wird RDS an
gezeigt, so kann dank der Frequenzverfolgung ein und
derselbe Sender kontinuierlich gehört werden. Unter bestimmten Bedingungen ist die Verfolgung eines RDS-Senders nicht im ganzen Landgewährleistet, da die Radiosender das Gebiet nicht zu 100 % abdecken,
bei geringerer Empfangsstärke geht die Frequenz auf einen regionalen Sender über.

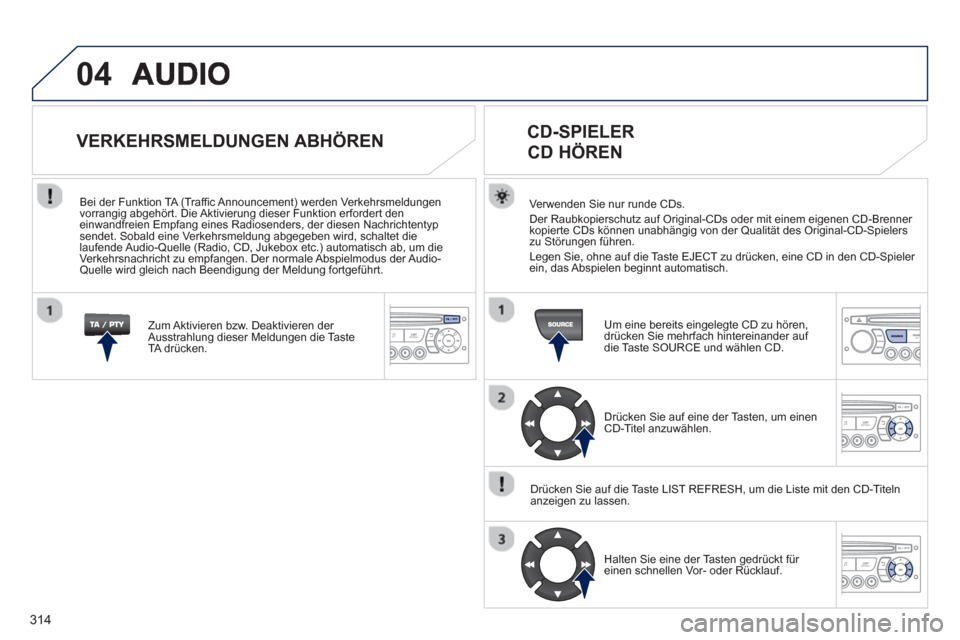

314
04
Verwenden Sie nur runde CDs.
Der Raubkopierschutz auf Original-CDs oder mit einem eigenen CD-Brenner
kopierte CDs können unabhängig von der Qualität des Original-CD-Spielerszu Störungen führen.
Legen Sie, ohne auf die Taste EJECT zu drücken, eine CD in den CD-Spieler
ein, das Abspielen beginnt automatisch.




CD-SPIELER
CD HÖREN

Um eine bereits eingelegte CD zu hören,
drücken Sie mehrfach hintereinander auf
die Taste SOURCE und wählen CD.

Drücken
Sie auf eine der Tasten, um einenCD-Titel anzuwählen.
Drücken
Sie auf die Taste LIST REFRESH, um die Liste mit den CD-Titelnanzeigen zu lassen.

Halten Sie eine der Tasten
gedrückt für einen schnellen Vor- oder Rücklauf.
VERKEHRSMELDUNGEN ABHÖREN
Zum Aktivieren bzw. Deaktivieren der Ausstrahlung dieser Meldungen die Taste TA drücken.
Bei der Funktion TA
(Traffic Announcement) werden Verkehrsmeldungen
vorrangig abgehört. Die Aktivierung dieser Funktion erfordert deneinwandfreien Empfang eines Radiosenders, der diesen Nachrichtentyp
sendet. Sobald eine Verkehrsmeldung abgegeben wird, schaltet die
laufende Audio-Quelle (Radio, CD, Jukebox etc.) automatisch ab, um dieVerkehrsnachricht zu empfangen. Der normale Abspielmodus der Audio-Quelle wird gleich nach Beendigung der Meldung fortgeführt.

315

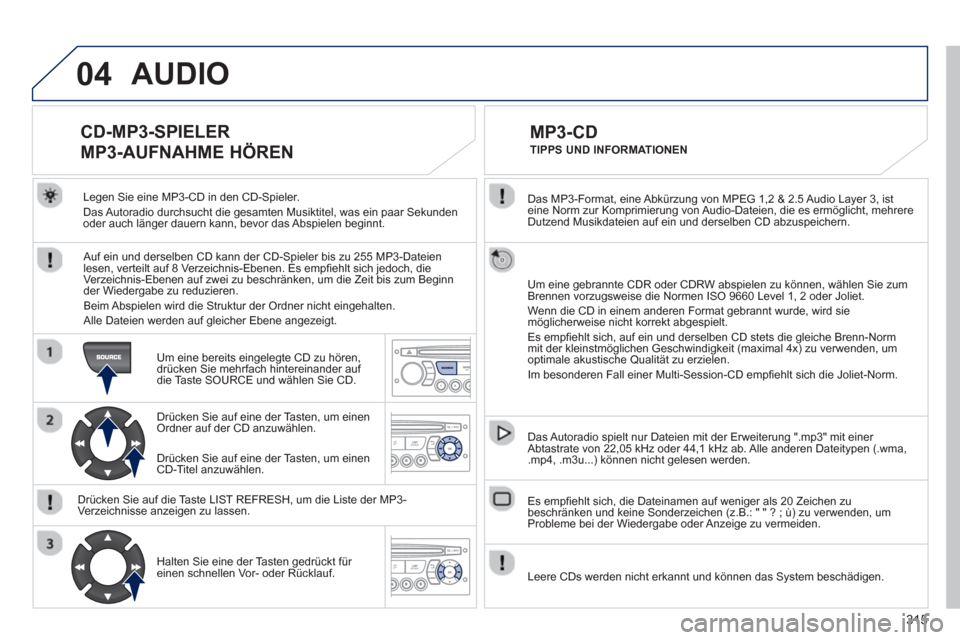

04

Das MP3-Format, eine Abkürzung von MPEG 1,2 & 2.5 Audio Layer 3, ist eine Norm zur Komprimierung von Audio-Dateien, die es ermöglicht, mehrere
Dutzend Musikdateien auf ein und derselben CD abzuspeichern.

Um eine gebrannte
CDR oder CDRW abspielen zu können, wählen Sie zumBrennen vorzugsweise die Normen ISO 9660 Level 1, 2 oder Joliet.
Wenn die CD in einem anderen Format gebrannt wurde, wird sie
möglicherweise nicht korrekt abgespielt.
Es empfiehlt sich, auf ein und derselben CD stets die gleiche Brenn-Norm
mit der kleinstmöglichen Geschwindigkeit (maximal 4x) zu verwenden, umoptimale akustische Qualität zu erzielen.
Im besonderen Fall einer Multi-Session-CD empfiehlt sich die Joliet-Norm.

Das Autoradio spielt nur Dateien mit der Erweiterun
g ".mp3" mit einer Abtastrate von 22,05 kHz oder 44,1 kHz ab. Alle anderen Dateitypen (.wma,.mp4, .m3u...) können nicht gelesen werden.

Es emp
fiehlt sich, die Dateinamen auf weniger als 20 Zeichen zubeschränken und keine Sonderzeichen (z.B.: " " ? ; ù) zu verwenden, um
Probleme bei der Wiedergabe oder Anzeige zu vermeiden.
MP3-CDTIPPS UND INFORMATIONEN

AUDIO


Leere CDs werden nicht erkannt und können das System beschädigen.
Le
gen Sie eine MP3-CD in den CD-Spieler.
Das Autoradio durchsucht die gesamten Musiktitel, was ein paar Sekunden
oder auch länger dauern kann, bevor das Abspielen beginnt.
CD-MP3-SPIELER
MP3-AUFNAHME HÖREN
Auf ein und derselben CD kann der CD-Spieler bis zu 255 MP3-Dateienlesen, verteilt auf 8 Verzeichnis-Ebenen. Es empfiehlt sich jedoch, die
Verzeichnis-Ebenen auf zwei zu beschränken, um die Zeit bis zum Beginn
der Wiedergabe zu reduzieren.
Beim Abspielen wird die Struktur der Ordner nicht eingehalten. Alle Dateien werden auf gleicher Ebene angezeigt.
Um eine bereits eingelegte
CD zu hören,drücken Sie mehrfach hintereinander auf
die Taste SOURCE und wählen Sie CD.
Drücken
Sie auf eine der Tasten, um einenOrdner auf der CD anzuwählen.

Drücken
Sie auf die Taste LIST REFRESH, um die Liste der MP3-Verzeichnisse anzeigen zu lassen.
Halten
Sie eine der Tasten gedrückt für einen schnellen Vor- oder Rücklauf. Drücken Sie auf eine der Tasten, um einen
CD-Titel anzuwählen.

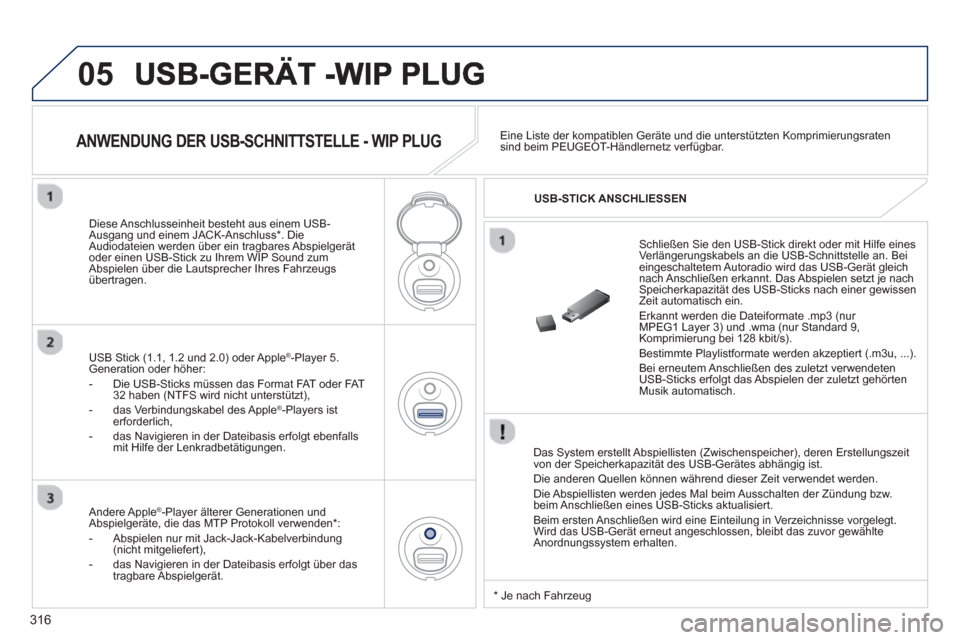

316
05

Das System erstellt Abspiellisten (Zwischenspeicher), deren Erstellungszeit
von der Speicherkapazität des USB-Gerätes abhängig ist.
Die anderen Quellen können während dieser Zeit verwendet werden.
Die Abspiellisten werden jedes Mal beim Ausschalten der Zündung bzw.
beim Anschließen eines USB-Sticks aktualisiert.
Beim ersten Anschlie
ßen wird eine Einteilung in Verzeichnisse vorgelegt.Wird das USB-Gerät erneut angeschlossen, bleibt das zuvor gewählte
Anordnungssystem erhalten.
Schließen Sie den USB-Stick direkt oder mit Hilfe eines
Verlängerungskabels an die USB-Schnittstelle an. Bei eingeschaltetem Autoradio wird das USB-Gerät gleich
nach Anschließen erkannt. Das Abspielen setzt je nach Speicherkapazität des USB-Sticks nach einer gewissenZeit automatisch ein.
Erkannt werden die Dateiformate .mp3 (nur MPEG1 Layer 3) und .wma (nur Standard 9,Komprimierung bei 128 kbit/s).
Bestimmte Playlistformate werden akzeptiert (.m3u, ...).
Bei erneutem Anschließen des zuletzt verwendeten
USB-Sticks erfolgt das Abspielen der zuletzt gehörten Musik automatisch.
Diese Anschlusseinheit besteht aus einem
USB-Ausgang und einem JACK-Anschluss * . Die Audiodateien werden über ein tragbares Abspielgerät oder einen USB-Stick zu Ihrem WIP Sound zum Abspielen über die Lautsprecher Ihres Fahrzeugs übertragen.

USB Stick
(1.1, 1.2 und 2.0) oder Apple ®
-Player 5. ®Generation oder höher:


- Die USB-Sticks müssen das Format FAT oder FAT
32 haben (NTFS wird nicht unterstützt),

- das Verbindungskabel des Apple®-Players ist
erforderlich,

- das Navigieren in der Dateibasis er
folgt ebenfallsmit Hilfe der Lenkradbetätigungen.
Eine Liste der kompatiblen
Geräte und die unterstützten Komprimierungsratensind beim PEUGEOT-Händlernetz verfügbar. ANWENDUNG DER USB-SCHNITTSTELLE - WIP PLUG


USB-STICK ANSCHLIESSEN

Andere Apple ®-Player älterer Generationen undAbspielgeräte, die das MTP Protokoll verwenden * :


- Abspielen nur mit Jack-Jack-Kabelverbindung(nicht mitgeliefert),

- das Navigieren in der Dateibasis erfolgt über das
tragbare Abspielgerät.


*

Je nach Fahrzeug

317
05

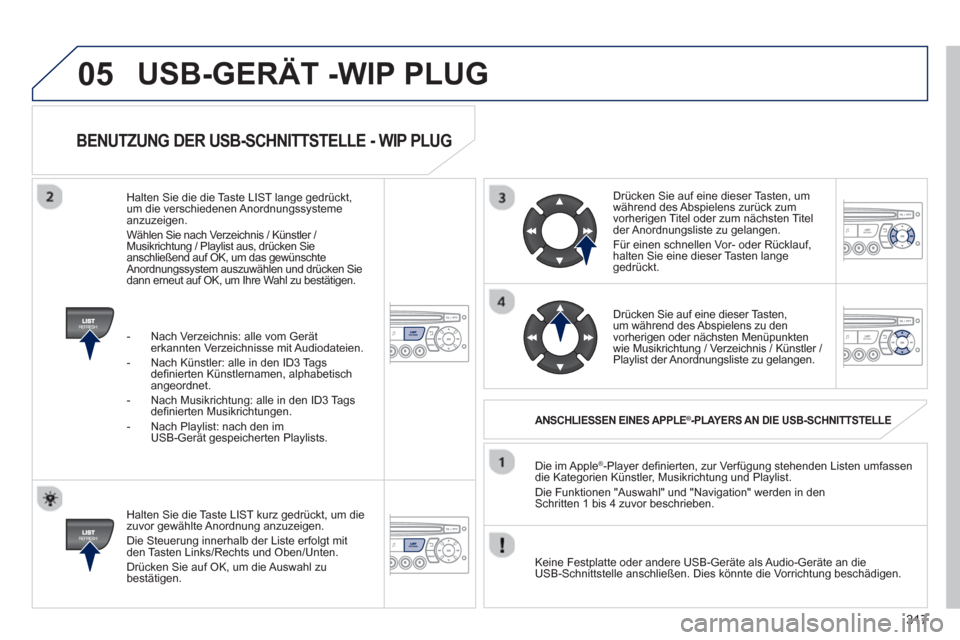

BENUTZUNG DER USB-SCHNITTSTELLE - WIP PLUG

Halten Sie die Taste LIST kurz gedrückt, um die
zuvor gewählte Anordnung anzuzeigen.
Die Steuerung innerhalb der Liste erfolgt mit
den Tasten Links/Rechts und Oben/Unten.
Drücken Sie auf OK, um die Auswahl zu
bestätigen. Die im Apple
®
-Player definierten, zur Verfügung stehenden Listen umfassen ®die Kategorien Künstler, Musikrichtung und Playlist.
Die Funktionen "Auswahl" und "Navigation" werden in denSchritten 1 bis 4 zuvor beschrieben.

Keine Festplatte oder andere U
SB-Geräte als Audio-Geräte an die USB-Schnittstelle anschließen. Dies könnte die Vorrichtung beschädigen.


ANSCHLIESSEN EINES APPLE ®-PLAYERS AN DIE USB-SCHNITTSTELLE®


Drücken Sie auf eine dieser Tasten, um
während des Abspielens zurück zum
vorherigen Titel oder zum nächsten Titelder Anordnungsliste zu gelangen.
Für einen schnellen Vor- oder Rücklauf,
halten Sie eine dieser Tasten langegedrückt.

Drücken
Sie auf eine dieser Tasten, um während des Abspielens zu den
vorherigen oder nächsten Menüpunkten
wie Musikrichtung / Verzeichnis / Künstler /
Playlist der Anordnungsliste zu gelangen.
Halten
Sie die die Taste LIST lange gedrückt, um die verschiedenen Anordnungssysteme
anzuzeigen.
Wählen Sie nach Verzeichnis / Künstler /
Musikrichtung / Playlist aus, drücken Sie
anschließend auf OK, um das gewünschte
Anordnungssystem auszuwählen und drücken Sie
dann erneut auf OK, um Ihre Wahl zu bestätigen.


- Nach Verzeichnis: alle vom
Gerät erkannten Verzeichnisse mit Audiodateien.

- Nach Künstler: alle in den ID3 Tags
definierten Künstlernamen, alphabetischangeordnet.

- Nach Musikrichtung: alle in den ID3 Tags
definierten Musikrichtungen.

- Nach Playlist: nach den im USB-Gerät gespeicherten Playlists.
USB-GERÄT -WIP PLUG

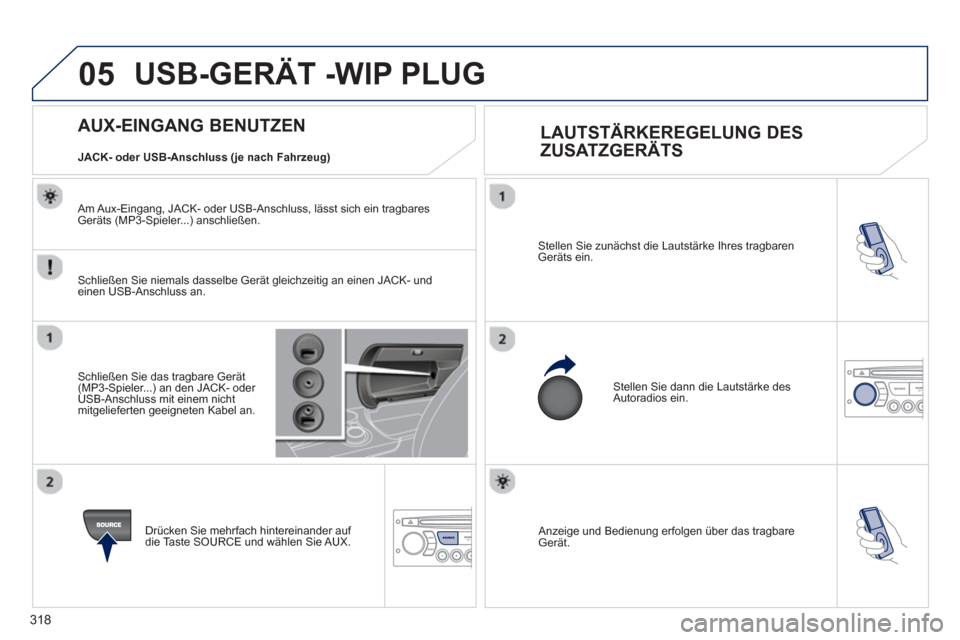

318
05
Anzeige und Bedienung erfolgen über das tragbare Gerät.
Stellen Sie zunächst die Lautstärke Ihres tragbarenGeräts ein.

Stellen Sie dann die Lautstärke des
Autoradios ein.
AUX-EINGANG BENUTZEN

LAUTSTÄRKEREGELUNG DES
ZUSATZGERÄTS

JACK- oder USB-Anschluss (je nach Fahrzeug)
USB-GERÄT -WIP PLUG


Schließen Sie niemals dasselbe Gerät gleichzeitig an einen JACK- undeinen USB-Anschluss an.

Schließen Sie das tragbare Gerät (MP3-Spieler...) an den JACK- oder USB-Anschluss mit einem nicht mitgelieferten geeigneten Kabel an.

Drücken
Sie mehrfach hintereinander auf
die Taste SOURCE und wählen Sie AUX.

Am Aux-Eingang, JA
CK- oder USB-Anschluss, lässt sich ein tragbares Geräts (MP3-Spieler...) anschließen.
