Peugeot 3008 Hybrid 4 2013 Manual do proprietário (in Portuguese)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 3008 Hybrid 4, Model: Peugeot 3008 Hybrid 4 2013Pages: 340, PDF Size: 16.94 MB

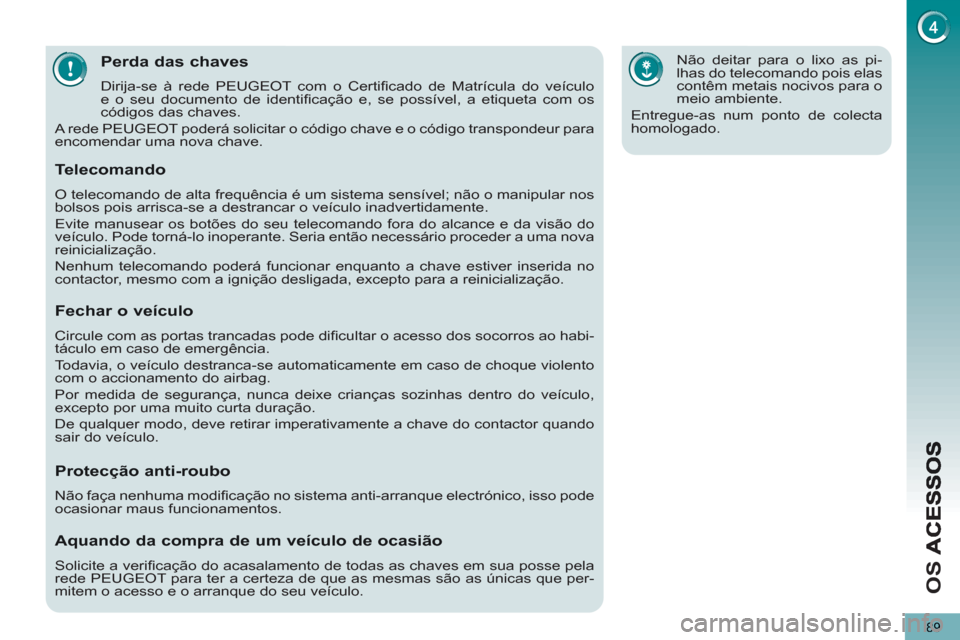

Page 91 of 340
O
S
89
Perda das chaves
Dirija-se à rede PEUGEOT com o Certifi cado de Matrícula do veículo
e o seu documento de identifi cação e, se possível, a etiqueta com os
códigos das chaves.
A rede PEUGEOT poderá solicitar o código chave e o código transpondeur para
encomendar uma nova chave.
Não deitar para o lixo as pi-
lhas do telecomando pois elas
contêm metais nocivos para o
meio ambiente.
Entregue-as num ponto de colecta
homologado.
Telecomando
O telecomando de alta frequência é um sistema sensível; não o manipular nos
bolsos pois arrisca-se a destrancar o veículo inadvertidamente.
Evite manusear os botões do seu telecomando fora do alcance e da visão do
veículo. Pode torná-lo inoperante. Seria então necessário proceder a uma nova
reinicialização.
Nenhum telecomando poderá funcionar enquanto a chave estiver inserida no
contactor, mesmo com a ignição desligada, excepto para a reinicialização.
Fechar o veículo
Circule com as portas trancadas pode difi cultar o acesso dos socorros ao habi-
táculo em caso de emergência.
Todavia, o veículo destranca-se automaticamente em caso de choque violento
com o accionamento do airbag.
Por medida de segurança, nunca deixe crianças sozinhas dentro do veículo,
excepto por uma muito curta duração.
De qualquer modo, deve retirar imperativamente a chave do contactor quando
sair do veículo.
Protecção anti-roubo
Não faça nenhuma modifi cação no sistema anti-arranque electrónico, isso pode
ocasionar maus funcionamentos.
Aquando da compra de um veículo de ocasião
Solicite a verifi cação do acasalamento de todas as chaves em sua posse pela
rede PEUGEOT para ter a certeza de que as mesmas são as únicas que per-
mitem o acesso e o arranque do seu veículo.
Page 92 of 340
O
S
90
ALARME
Sistema de protecção e de dissuasão
contra o roubo do seu veículo. Assegu-
ra dois tipos de protecção perimétrico e
volumétrico, bem como uma zona anti-
intrusão.
Fecho do veículo com alarme
total
Não modifi que o sistema de
alarme, esta operação po-
deria provocar problemas de
funcionamento.
Para ser tomada em consi-
deração, esta neutralização
deve ser efectuada sempre
que a ignição for desligada.
Reactivação da protecção
volumétrica
)
Destranque o veículo com o botão de
destrancamento do telecomando.
)
Tranque novamente o veículo com
o telecomando.
O alarme é novamente activado nova-
mente com as duas protecções; a luz
avisadora do botão A
apaga-se.
Fecho do veículo apenas com o alarme perimétrico
Activação
)
Desligue a ignição e saia do veículo.
)
Tranque ou supertranque o veículo
através do botão de trancamento do
telecomando.
O alarme está activado; a luz avisadora
do botão A
funciona de forma intermi-
tente a cada segundo.
Protecção perimétrica
O sistema gere a abertura do veículo.
O alarme dispara se alguém tentar en-
trar no veículo forçando uma porta, a
mala ou o capot.
Protecção volumétrica
O sistema gere a variação do volume
no habitáculo.
O alarme dispara se alguém quebrar
um vidro ou se movimentar no interior
do veículo.
Para deixar um animal no veículo ou
um vidro entreaberto, neutralize a pro-
tecção volumétrica.
Função anti-intrusão
O sistema gere a neutralização dos
seus componentes.
O alarme dispara se alguém tentar des-
ligar os fi os do avisador sonoro, o co-
mando central ou a bateria.
Neutralização
)
Destranque o veículo com o botão de
destrancamento do telecomando.
O alarme é neutralizado; a luz avisado-
ra do botão A
apaga-se.
Neutralização da protecção
volumétrica
)
Desligue a ignição.
)
Nos dez segundos seguintes, prima
o botão A
até ao acendimento fi xo
da luz avisadora.
)
Saia do veículo.
)
Tranque ou supertranque o veículo
com o botão de trancamento do te-
lecomando.
Apenas o alarme perimétrico permane-
ce activado; a luz avisadora do botão A
funciona de forma intermitente a cada
segundo.
Page 93 of 340
O
S
91
Accionamento
É assinalado pelo avisador sonoro e
pelo funcionamento intermitente das
luzes de mudança de direcção durante
cerca de trinta segundos.
Após o seu accionamento, o alarme fi ca
novamente operacional.
Se o alarme funcionar dez ve-
zes consecutivas, à décima pri-
meira vez tornar-se-á inactivo.
Se a luz avisadora do botão A
funcionar de forma intermitente rápi-
da, isso signifi ca que o alarme tocou
durante a sua ausência. Ao ligar a ig-
nição, essa luz pára imediatamente.
Para evitar que o alarme entre em
funcionamento, aquando da lava-
gem do seu veículo, tranque-o com
a chave na fechadura da porta do
condutor.
Não active o alarme antes de desli-
gar a bateria, caso contrário a sirene
irá tocar.
Avaria do telecomando
)
Destranque o veículo com a chave
na fechadura da porta do condutor.
)
Abra a porta; o alarme entra em fun-
cionamento.
)
Ligue a ignição; o alarme pára.
Problema de funcionamento
Ao ligar a ignição, o acendimento da luz
avisadora do botão A
durante dez se-
gundos indica um defeito na sirene.
Faça verifi car pela rede ou por uma ofi -
cina qualifi cada PEUGEOT.
Fecho do veículo sem activar o
alarme
)
Tranque ou supertranque o veículo
com a chave na fechadura da porta
do condutor.
Funcionamento automático *
Consoante a legislação em vigor no
seu país, pode verifi car-se um dos se-
guintes casos:
- 45 segundos após o trancamento
do veículo com o telecomando, o
alarme activa-se, seja qual for o es-
tado das portas e da mala.
- 2 minutos após o fecho da última por-
ta ou da mala, o alarme activa-se.
)
Para evitar que o alarme entre
em funcionamento ao entrar
no veículo, prima previamente
o botão de destrancamento do
telecomando.
* Consoante o destino.
Page 94 of 340
O
S
92
Os comandos dos elevadores
dos vidros estão sempre ope-
racionais durante cerca de
45 segundos após desligar a ignição
ou até ao trancamento do veículo
após a abertura de uma das portas
dianteiras.
Em caso de impossibilidade de manobrar
o vidro do lado do passageiro a partir da
placa de comando da porta do condutor,
realizar a operação a partir da porta do
passageiro em questão e inversamente.
ELEVADORES DOS VIDROS
1.
Condutor
2.
Passageiro
3.
Traseiro direito
4.
Traseiro esquerdo
5.
Neutralização dos elevadores dos
vidros e das portas traseiras.
Em caso de fecho impossí-
vel do vidro (por exemplo, em
caso de gelo), logo após a in-
versão:
)
Premir e manter o comando até a
abertura completa.
)
Puxar logo de seguida e manter
até ao fecho.
)
Manter o comando durante cerca
de um segundo após o fecho.
Durante estas operações, a fun-
ção antientalamento permanece
não operacional.
Antientalamento
Quando o vidro sobe e se depara com
um obstáculo, pára e desce parcial-
mente.
Modo automático
)
Premir o comando ou puxá-lo, para
além do ponto de resistência. O vi-
dro abre-se ou fecha-se completa-
mente quando se solta o comando.
)
Uma nova pressão pára o movimen-
to do vidro.
eléctricos sequenciais
Para evitar a deterioração dos
motores dos elevadores dos
vidros, após cerca de dez mo-
vimentos consecutivos de abertura/
fecho completos do vidro, desenca-
deia-se uma protecção.
De seguida, dispõe de cerca de um
minuto para fechar o vidro.
Uma vez fechado, os comandos es-
tarão de novo disponíveis após cerca
de 40 minutos.
Sistema destinado a abrir ou fechar um vi-
dro de forma manual ou automática. Equi-
pado com um sistema de protecção em
caso de convergência e de um sistema de
neutralização em caso de utilização incor-
recta dos comandos traseiros.
Modo manual
)
Premir o comando ou puxá-lo, sem
ultrapassar o ponto de resistência.
O vidro pára quando se solta o co-
mando.
Page 95 of 340
93
Luz avisadora acesa, os coman-
dos traseiros estão neutralizados.
Luz avisadora apagada, os coman-
dos traseiros estão activados.
Este comando neutraliza
igualmente os comandos in-
teriores das portas traseiras;
consulte a rubrica "Sgurança das
crianças").
Reinicialização
Em caso de ausência de movimen-
to automático de um vidro na subida,
é necessário reinicializar o respectivo
funcionamento:
)
puxar o comando até à paragem do
vidro,
)
soltar o comando e puxá-lo nova-
mente, repetir as operações até ao
fecho completo,
)
manter o comando durante cerca de
um segundo após o fecho,
)
premir o comando para fazer descer
automaticamente o vidro até à posi-
ção baixa,
)
quando o vidro estiver numa posi-
ção baixa, premir de novo o coman-
do durante cerca de um segundo.
Qualquer outro estado da luz
avisadora revela uma falha da
segurança eléctrica das crian-
ças. Faça verifi car por uma ofi cina
qualifi cada ou pela rede PEUGEOT.
Retirar sempre a chave da ignição
quando sair do veículo, mesmo que
seja por pouco tempo.
Em caso de convergência aquando
da manipulação dos elevadores dos
vidros, é necessário inverter o movi-
mento do vidro. Para isso, premir o
respectivo comando.
Quando o condutor acciona os co-
mandos dos elevadores dos vidros
dos passageiros, o condutor deve
certifi car-se de que ninguém impeça
o fecho correcto dos vidros.
O condutor deve certifi car-se de que
os passageiros utilizem correcta-
mente os elevadores dos vidros.
Ter atenção com as crianças durante
a utilização dos vidros.
dos vidros e das portas traseiras
)
Por uma questão de segurança das
crianças, ignição ligada, premir o
comando 5
para neutralizar os co-
mandos dos elevadores dos vidros
traseiros, independentemente da
respectiva posição.
É possível efectuar abertura das portas
a partir do exterior e a utilização dos
elevadores eléctricos de vidros trasei-
ros a partir do lado do condutor.
Durante estas operações, a função
antientalamento permanece não
operacional.
Page 96 of 340
O
S
94
PORTAS
)
Após o destrancamento total do ve-
ículo com o telecomando ou com a
chave, puxe a pega da porta.
Do interior
)
Puxar o comando da porta (dianteira
ou traseira) para abrir a porta; deste
modo destranca-se completamente
o veículo.
Quando o veículo estiver su-
pertrancado, os comandos
interiores das portas estarão
inactivos.
Fecho
Quando uma porta está mal fechada:
- com o sistema híbrido acti-
vo,
a luz avisadora acende-se,
acompanhada por uma men-
sagem no ecrã multifunções
durante alguns segundos,
- com o veículo em circulação
(ve-
locidade superior a 10 km/h), a luz
avisadora acende-se, acompanha-
da por um sinal sonoro e por uma
mensagem no ecrã multifunções
durante alguns segundos.
Abertura
A partir do exterior
Page 97 of 340
O
S
95
No caso de trancamento/
supertrancamento a partir
do exterior
Se o veículo estiver trancado ou su-
pertrancado a partir do exterior, a luz
avisadora vermelha pisca e o botão
fi ca inoperante.
)
Após um trancamento simples,
puxe o comando interior da porta
para destrancar o veículo.
)
Após um supertrancamento, utili-
ze necessariamente o telecoman-
do ou a chave para destrancar o
veículo.
Uma mensagem de confi rma-
ção aparece no ecrã multifun-
ções, acompanhada por um
sinal sonoro. Comando de fecho centralizado
Sistema para trancar ou destrancar ma-
nual e completamente as portas a partir
do interior.
Trancamento
)
Premir o botão para trancar o veículo.
A luz avisadora do botão acende.
Comando centralizado automático
Sistema para trancar ou destrancar au-
tomática e completamente as portas e
a mala em movimento, se estiverem
bem fechadas.
Pode activar ou neutralizar esta função.
Trancamento
Velocidade superior a 10 km/h, as por-
tas e a mala trancam-se automatica-
mente.
Se uma das portas estiver aberta, o
trancamento centralizado automático
não se efectua.
Se a mala estiver aberta, o trancamen-
to centralizado automático das portas é
activo.
Neutralização
)
Premir de novo durante mais de
dois segundos este botão.
Uma mensagem de confi rmação apare-
ce no ecrã multifunções, acompanhada
por um sinal sonoro.
Se uma das portas estiver
aberta, o trancamento centra-
lizado a partir do interior não
se efectuará.
Destrancamento
)
Premir de novo o botão para des-
trancar o veículo.
A luz avisadora do botão apaga-se.
Activação
Em caso de colisão, as portas
destrancam-se automatica-
mente.
Destrancamento
)
Acima de 10 km/h, premir este bo-
tão para destrancar momentanea-
mente as portas e a mala.
)
Premir durante mais de dois segun-
dos este botão.
Page 98 of 340
O
S
96
Comando de emergência
Dispositivo para trancar e destrancar
mecanicamente as portas no caso de
mau funcionamento da bateria ou do
destrancamento centralizado.
Em caso de problema de funcionamen-
to do tracamento centralizado, é impe-
rativo desligar a bateria para trancar a
mala e assegurar, assim, o trancamen-
to completo do veículo.
)
Insira a chave no orifício situado na
porta e, em seguida, rode-a de um
oitavo de volta
.
Trancamento da porta do condutor
)
Insira a chave na fechadura e, em
seguida, rode-a para a direita.
Destrancamento da porta do
condutor
)
Insira a chave na fechadura e, em
seguida, rode-a para a esquerda.
Destrancamento das portas dos
passageiros dianteiros e traseiros
Destrancamento das portas dos
passageiros dianteiros e traseiros
)
Puxe o comando interior de abertu-
ra da porta.
Abertura
)
Após destrancar o veículo com o
telecomando ou com a chave, pre-
mir a pega A
e levantar a tampa da
mala.
MALA
Fecho
)
Feche a tampa inferior.
)
Puxar a pega B
para baixo para
acompanhar a tampa da mala.
Page 99 of 340
97
TAMPA TRASEIRA INFERIOR
Abertura
)
Empurrar a pega C
para a direita e
bascular cuidadosamente a tampa D
.
Fecho
)
Levantar a tampa D
, empurrar fi r-
memente para fechar e verifi car se
está bem fechada.
Antes de abrir a mala, certifi -
car-se de que não se encontra
ninguém no respectivo raio de
abertura.
Por razões de segurança, de funcio-
namento e de regulação, não con-
duzir com a mala e a tampa inferior
abertas.
Caso a bateria esteja desligada, não
é possível abrir a mala.
Não exercer peso sobre a tampa in-
ferior e não a submeter a choques
violentos, pois existe o risco de a da-
nifi car.
Fechar sempre a tampa inferior e ve-
rifi car o fecho correcto antes de fe-
char a mala.
Aquando da manobra de fecho da
tampa inferior, certifi car-se de que
ninguém nem qualquer objecto se
encontrem nas proximidades dos
elementos móveis para evitar correr
riscos de ferimentos e danos.
Não abrir a tampa inferior
quando estiver instalado um
dispositivo de atrelagem.
Peso máximo autorizado na
tampa inferior aberta: 200 kg
.
Page 100 of 340
O
S
98
Enquanto a tampa não for colo-
cada no depósito, a chave não
pode ser retirada da fechadura.
A abertura da tampa pode desenca-
dear um ruído de aspiração de ar.
Esta depressão, normal, é provoca-
da pela estanqueidade do circuito de
combustível.
DEPÓSITO DE COMBUSTÍVEL
Para abastecer com toda a segurança:
Uma vez terminado o abastecimento:
)
colocar o tampão,
)
rodar a chave para a direita e retirá-
la do tampão,
)
fechar a tampa.
)
retirar o tampão e fi xá-lo no suporte
no interior da tampa,
)
efectuar o abastecimento total do
depósito, mas não insistir para
além do terceiro entalhe da pisto-
la
; pois pode provocar falhas.
Nível mínimo de combustível
Anomalia de funcionamento
Uma falha do manómetro de combus-
tível é assinalada pela reposição a ze-
ros do ponteiro do indicador do nível de
combustível.
Efectue uma verifi cação na rede PEUGEOT.
Abastecimento
Quando o nível mínimo do de-
pósito é atingido, este avisa-
dor acende-se no quadro de
bordo, acompanhado por um
sinal sonoro e por uma men-
sagem de alerta. Aquando do primeiro
acendimento, restam cerca de 6 litros
de combustível.
Enquanto não for efectuado um abaste-
cimento de combustível, este avisador
volta a surgir sempre que ligar a igni-
ção, acompanhado pelo sinal sonoro e
pela mensagem. Em andamento, este
sinal sonoro e a visualização da men-
sagem são repetidos a uma frequência
cada vez maior à medida que o com-
bustível se aproxima de "0"
.
Abasteça obrigatoriamente
com combustível para evitar
falha do mesmo.
Em caso de esgotamento de com-
bustível (Diesel), consulte igualmen-
te a rubrica Verifi cações.
deve estar apagada) para evitar um
rearranque automático do motor,
aquando do abastecimento,
)
abrir a tampa de combustível,
)
introduzir a chave no tampão, rodar
para a esquerda,
Capacidade do depósito: cerca de
56,5 litros.
Uma etiqueta, colada no interior da
tampa, lembra o tipo de combustível a
utilizar em função do motor.
Os abastecimentos de combustível de-
vem ser superiores a 5 litros para que
possam ser detectados pelo indicador
de combustível.
)
desligar obriga-
toriamente o mo-
tor desligando
a ignição
(a luz
avisadora Ready
