Peugeot 3008 Hybrid 4 2017 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2017, Model line: 3008 Hybrid 4, Model: Peugeot 3008 Hybrid 4 2017Pages: 566, tamaño PDF: 60.1 MB
Page 171 of 566

169
3008-2_es_Chap05_securite_ed01-2016
Cinturones de seguridad
traseros
Las plazas traseras están equipadas cada una
de ellas con un cinturón de seguridad, dotado
de tres puntos de anclaje y de un carrete
enrollador.
Las plazas laterales están equipadas con un
sistema de pretensión pirotécnica y limitador
de esfuerzo.
Testigo de cinturones delanteros
no abrochados/desabrochados
Al poner el contacto, este testigo
se enciende en la pantalla de los
testigos de cinturón y de airbag
frontal del acompañante, cuando el
conductor y/o el pasajero delantero
no se han abrochado el cinturón de
seguridad.1.
T
estigo de cinturones delanteros y/o
traseros no abrochados/desabrochados
2.
T
estigo de cinturón delantero izquierdo
3.
T
estigo de cinturón delantero derecho
4.
T
estigo de cinturón trasero derecho
5.
T
estigo de cinturón trasero central
6.
T
estigo de cinturón trasero izquierdo
Pantalla de los testigos de cinturón
no abrochados/desabrochados
En la pantalla de los testigos de cinturón y
de airbag frontal del acompañante, el testigo
correspondiente 2 o 3 se enciende en rojo
si el cinturón no se ha abrochado o se ha
desabrochado.
A partir de aproximadamente 20
km/h y
durante dos minutos, este testigo parpadea
acompañado de una señal sonora. Pasados
estos dos minutos, este testigo se queda
encendido hasta que el conductor y/o el
pasajero delantero se abrochen el cinturón de
seguridad.
5
Seguridad
Page 172 of 566

170
3008-2_es_Chap05_securite_ed01-2016
Abrochado
F Tire de la correa e inserte la hebilla en el cierre.
F
V
erifique el bloqueo tirando con firmeza de
la correa.
Desabrochado
F Pulse el botón rojo del cierre.
F A compañe el movimiento del cinturón
mientras se enrolla. Este testigo se enciende en la
pantalla de los testigos de cinturón
y de airbag frontal del acompañante
cuando uno o varios pasajeros
traseros se desabrochan el cinturón
de seguridad.
Testigo de cinturón
desabrochado
Pantalla de los testigos de
cinturón desabrochado
Al poner el contacto, con el motor en marcha
o vehículo circulando a una velocidad inferior
a aproximadamente 20
km/h, los testigos
correspondientes 4, 5
y 6
se
encienden durante
más o menos 30
segundos en rojo, si el
cinturón no está abrochado.
Cuando el vehículo circula a una velocidad
superior a aproximadamente 20
km/h, el
testigo correspondiente 4 , 5
o 6 se enciende
en rojo, acompañado de una señal sonora y de
un mensaje, cuando un pasajero trasero se ha
desabrochado su cinturón.
A partir de aproximadamente 20
km/h y
durante dos minutos, este testigo parpadea
acompañado de una señal sonora. Después
de estos dos minutos, el testigo se queda
encendido hasta que esos pasajeros traseros
se abrochan el cinturón de seguridad.
Seguridad
Page 173 of 566

171
3008-2_es_Chap05_securite_ed01-2016
El conductor debe asegurarse antes de
iniciar la marcha de que los pasajeros
utilizan correctamente los cinturones de
seguridad y de que todos ellos están bien
abrochados.
Independientemente de la plaza del
vehículo, abróchese siempre el cinturón de
seguridad, incluso para trayectos cortos.
No invierta las correas de cinturón, ya que si
no, estas no cumplirían completamente su
función.
Los cinturones de seguridad están
equipados con un carrete que permite
que la longitud de la correa se ajuste
automáticamente a la mor fología
del pasajero. El cinturón se recoge
automáticamente cuando no se utiliza.
Antes y después de su uso, asegúrese
de que el cinturón está correctamente
enrollado.
La parte baja de la correa debe estar
colocada lo más abajo posible sobre la
pelvis.
La parte alta debe pasar por el hueco del
hombro.
Los carretes están equipados con un
dispositivo de bloqueo automático si se
produce una colisión, una frenada de
urgencia o en caso de vuelco del vehículo.
Puede desbloquear el dispositivo tirando con
firmeza de la correa y soltándola para que
ésta se enrolle ligeramente.Recomendaciones para los
niños
Utilice una silla infantil adaptada si el niño
tiene menos de 12 años o mide menos de un
metro y cincuenta centímetros.
Nunca utilice el mismo cinturón para sujetar
a varias personas.
Nunca lleve a un niño en sus rodillas.
Para más información relativa a las
Sillas infantiles , consulte el apartado
correspondiente.
En caso de choque
En función del tipo y de la impor tancia
del impacto , el dispositivo pirotécnico se
activa antes del despliegue de los airbags y
con independencia de ellos. La activación de
los pretensores va acompañada de un ligero
desprendimiento de humo inofensivo y de
un ruido, debidos a la activación de la carga
pirotécnica integrada en el sistema.
En cualquier caso, el testigo de airbag se
enciende.
Después de sufrir una colisión, lleve el
vehículo a la red PEUGEOT o a un taller
cualificado para revisar y, dado el caso,
sustituir el sistema de los cinturones de
seguridad.
Consejos
Para ser eficaz, un cinturón de seguridad:
- D ebe estar tensado lo más cerca posible
del cuerpo.
-
D
ebe colocarse tirando por delante
del cuerpo con un movimiento regular,
comprobando que no quede torcido.
-
D
ebe sujetar a una sola persona.
-
N
o debe presentar cortes ni estar
deshilachado.
-
N
o debe transformarse ni modificarse
para no alterar su eficacia.
Debido a las recomendaciones de seguridad
vigentes, para realizar cualquier intervención
en los cinturones de seguridad del vehículo,
acuda a un taller cualificado que disponga
de la competencia y el material adecuado; lo
que la red PEUGEOT puede proporcionarle.
Lleve a revisar periódicamente los
cinturones de seguridad a la red PEUGEOT
o a un taller cualificado, en particular, si las
correas presentan signos de deterioro.
Limpie las correas del cinturón con agua y
jabón o con un producto limpiador textil, a la
venta en la red PEUGEOT.
Después de abatir o desplazar un asiento
o la banqueta trasera, asegúrese de que el
cinturón queda correctamente colocado y
enrollado.
5
Seguridad
Page 174 of 566

172
3008-2_es_Chap05_securite_ed01-2016
Airbags
Información general
Sistema diseñado para contribuir a reforzar
la seguridad de los ocupantes (excepto del
pasajero trasero central) en caso de colisiones
violentas. Los airbags completan la acción de
los cinturones de seguridad equipados con
limitador de esfuerzo (excepto el del pasajero
trasero central).
Los detectores electrónicos registran y
analizan los choques frontales y laterales
producidos en las zonas de detección de
impacto:
-
E
n caso de choque violento, los airbags
se despliegan instantáneamente y
contribuyen a una mayor protección de
los ocupantes del vehículo (excepto del
pasajero trasero central). Inmediatamente
después del choque, los airbags se
desinflan rápidamente para no obstaculizar
la visibilidad o la posible salida de los
ocupantes.
-
E
n caso de choque poco violento,
de impacto en la parte trasera y en
determinadas condiciones de vuelco, los
airbags podrían no desplegarse. En estas
situaciones, el cinturón de seguridad es
el único que contribuye a garantizar su
protección.
Zonas de detección de choque
A. Zona de impacto frontal
B. Z ona de impacto lateral
Los airbags no funcionan con el
contacto cortado.
Este equipamiento solo se despliega
una vez. Si se produce un segundo
choque (durante el mismo accidente o
en otro) el airbag no se disparará.
La activación de uno o varios
airbags va acompañada de un ligero
desprendimiento de humo y de un ruido
producidos por la activación de la carga
pirotécnica integrada en el sistema.
Este humo no es nocivo, pero puede
ser irritante para las personas
sensibles.
El ruido de la detonación asociado a
la activación de uno o varios airbags
puede ocasionar una ligera disminución
de la capacidad auditiva durante un
breve lapso de tiempo.
Seguridad
Page 175 of 566

173
3008-2_es_Chap05_securite_ed01-2016
Airbags frontales
Despliegue
Estos airbags se disparan en caso de choque
frontal violento en toda o parte de la zona de
impacto frontal A, en el eje longitudinal del
vehículo, en un plano horizontal y en sentido
de delante hacia atrás del vehículo. Si el airbag
del acompañante está desactivado no se
desplegará.
El airbag frontal se interpone entre el tórax y la
cabeza del ocupante del vehículo y el volante,
en el lado del conductor, y entre el salpicadero
y el ocupante, en el lado del acompañante,
para amortiguar su proyección hacia adelante.
Sistema que protege al conductor y al
acompañante en caso de choque frontal
violento limitando los riesgos de traumatismo
en la cabeza y el tórax.
El del conductor está integrado en el centro
del volante y el del acompañante, en el
salpicadero, encima de la guantera.
5
Seguridad
Page 176 of 566

174
3008-2_es_Chap05_securite_ed01-2016
F Con el contacto cortado, introduzca la
llave en el mando de neutralización del
airbag del acompañante.
F
G
írela hasta la posición "OFF" .
F
A c
ontinuación, retírela manteniendo esa
posición.
Reactivación del airbag frontal
acompañante
Cuando retire la silla infantil, con el contacto
cortado , sitúe el mando en la posición
"ON" para volver a activar el airbag frontal y
garantizar así la seguridad del acompañante en
caso de choque.
Al poner el contacto, este testigo
se enciende en la pantalla de
los testigos de los cinturones y
permanece encendido mientras el
airbag está neutralizado. Para garantizar la seguridad del niño,
es imperativo neutralizar el airbag
frontal del acompañante al instalar
una silla infantil "de espaldas al
sentido de la marcha" en el asiento del
acompañante.
De lo contrario, el niño correrá el riesgo
de sufrir lesiones graves, e incluso
de muerte, debido al despliegue del
airbag.
Al poner el contacto, este testigo
se enciende en la pantalla de los
testigos de los cinturones durante
aproximadamente un minuto para
indicar la activación del airbag
frontal.
Si este testigo se enciende en
el cuadro de a bordo, consulte
imperativamente en la red PEUGEOT
o en un taller cualificado para
proceder a la revisión del sistema.
Los airbags podrían no dispararse en
caso de choque violento.
Anomalía de funcionamiento
Neutralización airbag frontal
acompañante
Seguridad
Page 177 of 566

175
3008-2_es_Chap05_securite_ed01-2016
Airbags laterales
Sistema que protege al conductor y al
acompañante en caso de choque lateral
violento, limitando los riesgos de traumatismo
en el busto, entre la cadera y el hombro.
Los airbags laterales están integrados en el
armazón del respaldo del asiento, en el lado de
la puerta.
Activación
Se disparan unilateralmente en caso de
choque lateral violento en toda o parte de la
zona de impacto lateral, perpendicularmente
al eje longitudinal del vehículo en un plano
horizontal y en sentido de fuera hacia dentro
del vehículo.
El airbag lateral se interpone entre la cadera y
el hombro del ocupante delantero del vehículo
y el panel de puerta correspondiente.
Airbags de cortina
Sistema que contribuye a reforzar la protección
del conductor y de los pasajeros (excepto del
pasajero trasero central) en caso de choque
lateral violento para limitar el riesgo de
traumatismo en el lateral de la cabeza.
Los airbags de cortina están integrados en los
montantes y en la parte superior del habitáculo.
Activación
Este airbag se dispara al mismo tiempo que
el airbag lateral correspondiente en caso de
choque lateral violento en toda o parte de la
zona de impacto lateral B, perpendicularmente
al eje longitudinal del vehículo, en un plano
horizontal y en sentido desde el exterior hacia
el interior del vehículo.
El airbag de cortina se interpone entre el
ocupante delantero o trasero del vehículo y las
lunas.
Anomalía de funcionamiento
Si este testigo se enciende en
el cuadro de a bordo, consulte
imperativamente con la red
PEUGEOT o con un taller cualificado
para proceder a la revisión del
sistema.
Los airbags podrían no dispararse en caso de
choque violento.
En caso de choque ligero en el lateral
del vehículo o en caso de vuelco, los
airbags podrían no dispararse.
En caso de colisión trasera o frontal, los
airbags laterales no se dispararán.
5
Seguridad
Page 178 of 566

176
3008-2_es_Chap05_securite_ed01-2016

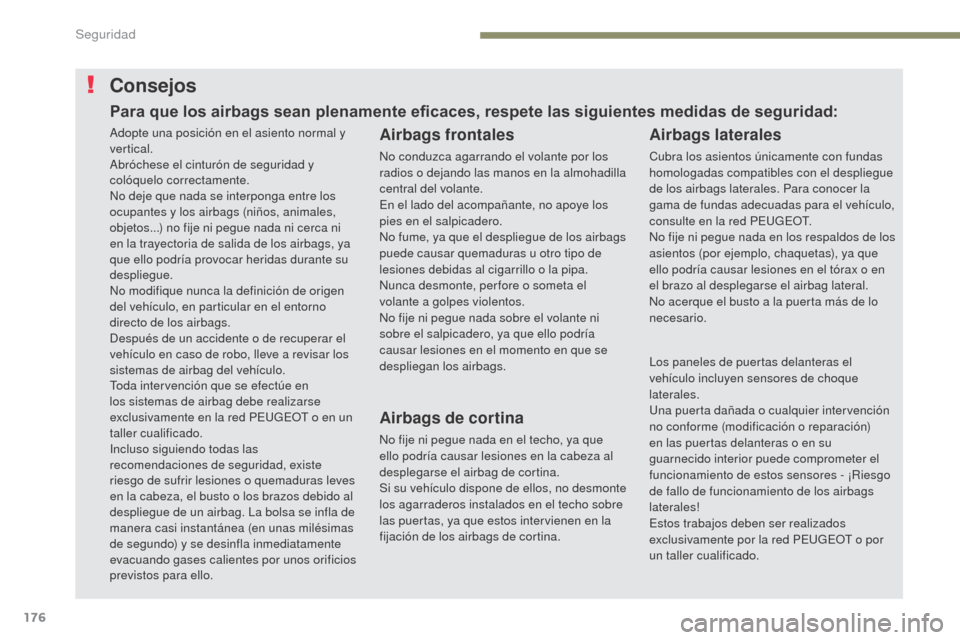

Consejos
Airbags frontales
No conduzca agarrando el volante por los
radios o dejando las manos en la almohadilla
central del volante.
En el lado del acompañante, no apoye los
pies en el salpicadero.
No fume, ya que el despliegue de los airbags
puede causar quemaduras u otro tipo de
lesiones debidas al cigarrillo o la pipa.
Nunca desmonte, per fore o someta el
volante a golpes violentos.
No fije ni pegue nada sobre el volante ni
sobre el salpicadero, ya que ello podría
causar lesiones en el momento en que se
despliegan los airbags.
Airbags laterales
Cubra los asientos únicamente con fundas
homologadas compatibles con el despliegue
de los airbags laterales. Para conocer la
gama de fundas adecuadas para el vehículo,
consulte en la red PEUGEOT.
No fije ni pegue nada en los respaldos de los
asientos (por ejemplo, chaquetas), ya que
ello podría causar lesiones en el tórax o en
el brazo al desplegarse el airbag lateral.
No acerque el busto a la puerta más de lo
necesario.
Airbags de cortina
No fije ni pegue nada en el techo, ya que
ello podría causar lesiones en la cabeza al
desplegarse el airbag de cortina.
Si su vehículo dispone de ellos, no desmonte
los agarraderos instalados en el techo sobre
las puertas, ya que estos intervienen en la
fijación de los airbags de cortina.
Adopte una posición en el asiento normal y
vertical.
Abróchese el cinturón de seguridad y
colóquelo correctamente.
No deje que nada se interponga entre los
ocupantes y los airbags (niños, animales,
objetos...) no fije ni pegue nada ni cerca ni
en la trayectoria de salida de los airbags, ya
que ello podría provocar heridas durante su
despliegue.
No modifique nunca la definición de origen
del vehículo, en particular en el entorno
directo de los airbags.
Después de un accidente o de recuperar el
vehículo en caso de robo, lleve a revisar los
sistemas de airbag del vehículo.
Toda intervención que se efectúe en
los sistemas de airbag debe realizarse
exclusivamente en la red PEUGEOT o en un
taller cualificado.
Incluso siguiendo todas las
recomendaciones de seguridad, existe
riesgo de sufrir lesiones o quemaduras leves
en la cabeza, el busto o los brazos debido al
despliegue de un airbag. La bolsa se infla de
manera casi instantánea (en unas milésimas
de segundo) y se desinfla inmediatamente
evacuando gases calientes por unos orificios
previstos para ello.
Para que los airbags sean plenamente eficaces, respete las siguientes medidas de seguridad:
Los paneles de puertas delanteras el
vehículo incluyen sensores de choque
laterales.
Una puerta dañada o cualquier intervención
no conforme (modificación o reparación)
en las puertas delanteras o en su
guarnecido interior puede comprometer el
funcionamiento de estos sensores - ¡Riesgo
de fallo de funcionamiento de los airbags
laterales!
Estos trabajos deben ser realizados
exclusivamente por la red PEUGEOT o por
un taller cualificado.
Seguridad
Page 179 of 566

177
3008-2_es_Chap05_securite_ed01-2016
Información general sobre los asientos para niños
A pesar de la preocupación constante de PEUGEOT al diseñar el vehículo, la seguridad de sus
h ijos también depende de usted.
*
L
a reglamentación sobre el transporte de los
niños es específica de cada país. Consulte la
legislación vigente en su país.
Para garantizar una seguridad óptima, respete
las siguientes indicaciones:
-
C
onforme a la reglamentación europea,
todos los niños menores de 12
años
o que midan menos de un metro y
cincuenta centímetros deben viajar en
los asientos para niños homologados
adecuados según su peso , en las plazas
equipadas con cinturón de seguridad o con
anclajes ISOFIX*.
-
E
stadísticamente, las plazas más
seguras para instalar a los niños son
las plazas traseras del vehículo.
-
L
os niños que pesen menos de 9 kg
deben viajar obligatoriamente en
posición "de espaldas al sentido de
la marcha" tanto en la plaza delantera
como en las traseras. PEUGEOT recomienda
que los niños
viajen en las plazas traseras del vehículo:
-
"
de espaldas al sentido de la
marcha" hasta los 3
años;
-
"
en el sentido de la marcha" a partir
de los 3
años.
5
Seguridad
Page 180 of 566

178
3008-2_es_Chap05_securite_ed01-2016
Con el asiento del acompañante regulado
en posición alta y en posición longitudinal
retrocedido al máximo.
Silla infantil en la plaza del acompañante*
"De espaldas al sentido de la marcha""En el sentido de la marcha"
* Consulte la legislación vigente en su país antes de instalar una silla en esta plaza. Asegúrese de que el cinturón de
seguridad está tensado.
Para las sillas infantiles con pata
de apoyo, asegúrese de que está
en contacto estable con el suelo. Si
es necesario, regule el asiento del
acompañante.
Cuando instale una silla infantil "de espaldas
al sentido de la marcha" en la plaza del
acompañante
, sitúe el asiento en la posición
longitudinal al máximo hacia atrás, en la
posición más alta, y el respaldo recto.
Es imperativo neutralizar el airbag del
acompañante. En caso contrario, el niño corre
el riesgo de sufrir heridas graves e incluso
de muer te por el despliegue del airbag .Cuando instale una silla infantil "en el sentido
de la marcha" en la plaza del acompañante
,
sitúe el asiento en la posición longitudinal al
máximo hacia atrás, en la posición más alta,
y el respaldo recto. Mantenga el airbag del
acompañante activo.
Seguridad
